Система "Град" разрабатывалась в ОКБ А.С. Яковлева в соответствии с Постановлением Совета Министров от 15 декабря 1951 г. по тактико-техническим
требованиям ВВС No.104, утвержденным в 1952 г. Ведущий конструктор Ч.Г. Гадзаов. Заградительная система "Град" предназначена для постановки
воздушных минных полей в целях поражения соединений бомбардировщиков или
отдельных самолетов противника, а также для нарушения строя
бомбардировщиков.
У истребителя МиГ-15бис, оснащенного системой "Град", вместо подвесных
топливных баков подвешивались два контейнера с 56 минами в каждом. Контейнер
по форме и размерам аналогичен серийному ПТБ и разбит на семь отсеков.
Нижняя часть контейнера закрывается двумя парами управляемых створок.
Принудительное выталкивание мин из отсеков осуществляется пневматическими
толкателями, которыми снабжены все отсеки контейнера.
Испытания системы "Град" проходили в августе-сентябре 1952 г. в ГК НИИ ВВС
на двух самолетах МиГ-15бис No.135011 и No.135039, переоборудованных заводом No.1.
После проведения специальных летных испытаний самолеты были возвращены в
ОКБ-115 для устранения выявленных дефектов. Заводские контрольные испытания
проходили в период со 2 марта по 18 апреля 1953 г. Испытания проводил
ведущий летчик-испытатель Ф.Л. Абрамов.
Решением 6 ГУ МАП работы по теме "Град" были прекращены в августе 1953 г.
ЛТХ: |
|
|
Модификация |
МиГ-15бис |
Размах крыла, м |
10,08 |
Длина самолета, м |
10,11 |
Высота самолета, м |
3,70 |
Площадь крыла, м2 |
20,60 |
Масса, кг |
|
пустого самолета |
3582 |
нормальная взлетная |
5108 |
Топливо, л |
1400 |
Тип двигателя |
1 ТРД ВК-1 |
Максимальная тяга |
1 х 2700 |
Максимальная скорость, км/ч: |
|
у земли |
1076 |
на высоте |
1045 |
Практическая дальность, км: |
|
нормальная |
1200 |
с ПТБ |
1940 |
Максимальная скороподъемность, м/мин |
3000 |
Практический потолок, м |
15200 |
Экипаж, чел |
1 |
Вооружение: |
одна 37-мм пушка Н-37 и две 23-мм пушки НР-23 система Град |
Доп. информация : |
|
|
Фотографии:
|

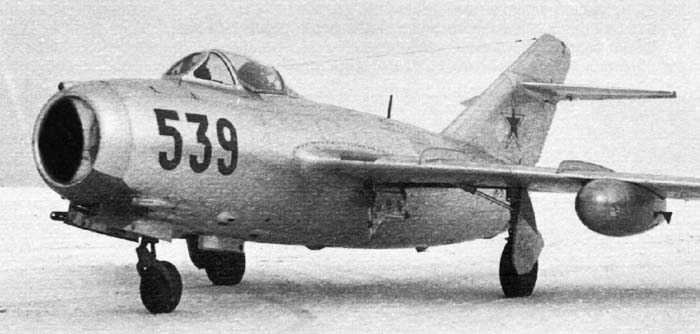

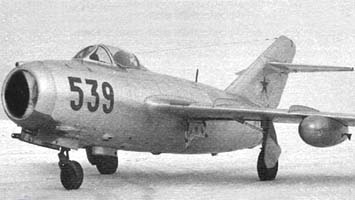

МиГ-15бис оборудованный системой "Град" |
|

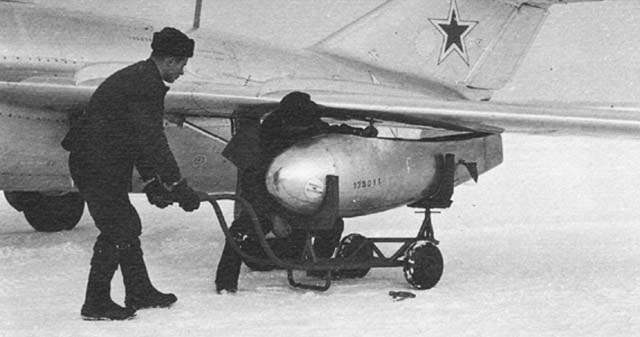

Подвеска контейнера "Град" на МиГ-15бис |
|
