   МиГ-17

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1950
Тип: Фронтовой истребитель
  ЛТХ     Доп. информация



Успех МиГ-15 позволил ОКБ-155 получить от высшего руководства страны своеобразный карт-бланш на дальнейшее совершенствование этой машины. Так, И.В.Сталин на предложения других истребительных ОКБ по новым типам самолетов каждый раз возражал: "У нас есть хороший МиГ-15, и нет смысла на ближайшее время создавать новые истребители, лучше идти по пути модернизации МиГа...". Двигаясь в этом направлении, коллектив А.И.Микояна и М.И.Гуревича развернул работы по оснащению "пятнадцатого" новым крылом, что сулило улучшение ЛТХ, прежде всего, увеличение скорости. В то время в Советском Союзе несколько организаций вели весьма бурную деятельность по изучению свойств крыла с углом стреловидности 45 град.  по линии 1/4 хорд.

Оно было испытано в аэродинамических трубах ЦАГИ и на летающих моделях. Подобным крылом оснастили опытный истребитель "176" ОКБ С.А.Лавочкина, на котором 26 декабря 1948 г. впервые в СССР удалось достичь скорости, соответствующей числу М=1,02 (в полете со снижением). Некоторый материал получили в процессе работ по экспериментальным машинам "5" конструкции М.Р.Бисновата и немецкой трофейной Siebel 346.

Конструкторам ОКБ-155 предстояло привязать новое крыло к силовым шпангоутам фюзеляжа МиГ-15 и сохранить при этом центровку самолета. В результате крыло получило двойную стреловидность: от бортовой нервюры до примерно полуразмаха - 45 град. , а далее - 42 град.  (углы стреловидности по передней кромке соответственно равнялись 49 град.  и 45 град. 30'). Законцовки крыла выполнили скругленными в надежде увеличить аэродинамическое качество. На верхней поверхности каждой консоли добавили еще по одному гребню для предотвращения перетекания потока вдоль размаха. Относительную толщину крыла уменьшили и улучшили его сопряжение с фюзеляжем.

Для доработки был взят самолет МиГ-15бис с двигателем ВК-1. Недаром модернизированная машина, кроме фирменного шифра СИ, именовалась МиГ-15бис 45 град.  (или МиГ-15бис "стрела 45"), Переднюю часть фюзеляжа оставили без изменений, заднюю удлинили на 900 мм, ввели тормозные щитки увеличенной площади (1,76 м2), киль также немного увеличили. Горизонтальное оперение выполнили заново с углом стреловидности по передней кромке 45 град.  (у МиГ-15 - 40 град.). Для увеличения путевой устойчивости был установлен подфюзеляжный гребень. В систему управления ввели гидроусилитель элеронов, который установили за сиденьем летчика. Позднее для снижения усилий на ручке форму носков рулей высоты изменили на полукруглую вместо эллиптической. Общий внутренний объем топлива уменьшился до 1412 л. Вооружение СИ было аналогично вооружению МиГ-15бис: одна пушка Н-37 и две НР-23.

Основные отличия СИ от истребителя МиГ-15бис:

  • крыло с углом стреловидности 45 град. по линии 1/4 хорд;

  • угол поперечного V увеличен до -3 град.;

  • на верхней поверхности консолей крыла установлено по три аэродинамических гребня;

  • хвостовая часть фюзеляжа удлинена на 900 мм;

  • горизонтальное оперение с углом стреловидности 45 град;

  • увеличена площадь вертикального оперения с 4 м2 до 4,26 м2;

  • установлен подфюзеляжный гребень.

В июле 1949 г. на заводе N155 завершили сборку первого экземпляра СИ (И-330), однако его доводка продолжалась еще несколько месяцев, и на аэродром ЛИИ в Жуковском для проведения заводских испытаний машину передали лишь в конце года. Летчиком-испытателем был назначен Герой Советского Союза И.Т.Иващенко, перешедший в ОКБ-155 в 1945 г. Звание Героя он получил в числе первых четырех советских пилотов, удостоенных его за освоение реактивной техники. Иващенко активно участвовал в работах по доводке системы аварийного покидания МиГ-15, так что СИ попал в руки опытного летчика, знакомого со многими сюрпризами первых реактивных машин.

Первый полет опытной машины состоялся 14 января 1950 г. Уже в начале заводских испытаний было установлено, что максимальная скорость СИ превышает таковую МиГ-15бис примерно на 40 км/ч. Максимальное аэродинамическое качество снизилось с 13,9 до 13,6, что привело к уменьшению дальности полета при одинаковой с МиГ-15бис заправке топливом на 35 км. В процессе испытаний была проделана большая работа по доводке машины (в частности, улучшили ее герметичность), что дало небольшой дополнительный прирост скорости.

1 февраля в очередном полете Иващенко на высоте 2200 м разогнал самолет до 1114 км/ч. Вскоре на высоте 10200 м удалось получить максимальную скорость 1077 км/ч, что соответствовало числу М=1,0. Выявились и другие преимущества модифицированного истребителя перед МиГ-15бис по основным ЛТХ. Но провести замер всех характеристик СИ, в т. ч. взлетно-посадочных, не успели. 17 марта Иващенко отправился в очередной полет. Набрав 11000 м, он выполнил намеченную программу и, не обнаружив в поведении машины ничего нового, снизился до 5000 м. Неожиданно самолет вошел в крутое пикирование. Несмотря на весь свой опыт, летчик не смог справиться с ситуацией и даже не успел передать по радио ни слова. СИ врезался в землю с огромной скоростью. Пилот погиб, а от машины остались лишь мелкие обломки.

Чтобы разобраться в причинах случившегося, требовалось продолжить летные эксперименты. Еще до гибели И.Т.Иващенко, А.И.Микоян пригласил в ОКБ военного летчика-испытателя Г.А.Седова, работавшего до этого в ГК НИИ ВВС. С марта 1950 г. он начал полеты на опытном СИ-2, постройку которого закончили в начале года. В одном из полетов Седов попал в условия, близкие к тем, которые привели к гибели Иващенко. После превышения скорости 1000 км/ч начался флаттер стабилизатора, в результате чего рули высоты в значительной степени разрушились - от них осталось около 40% площади, внешние части были оторваны симметрично с обеих сторон. Пилоту удалось перевести истребитель в набор высоты, снизить обороты двигателя и погасить скорость. Позднее Г.А.Седов вспоминал: "Я готовился к этому режиму заранее, так как мы знали, что разрушение горизонтального оперения на первой опытной машине произошло на скорости 1020-1044 км/ч. Быстрая реакция летчика здесь ни при чем. Когда все это произошло, самолет находился в нормальном положении и даже стал немного задирать нос. Попробовал рули высоты - машина подчиняется. Правда, при заходе на посадку, когда упала скорость, была опасность, что площади оставшихся рулей не хватит, но все обошлось, и опытная машина была спасена". Кроме флаттера, во время заводских испытаний СИ-2 Седов обнаружил такое явление, как реверс элеронов. Для проведения необходимых доработок самолета в конце 1950 г. испытания пришлось прервать.

В следующем году на горьковском авиазаводе N21 изготовили еще два прототипа, одновременно являвшихся головными серийными машинами (заводской шифр - "изделие 54").

16 февраля завершилась сборка самолета СИ-02 (второй головной серийный, заводской N54210002), а постройка четвертой машины СИ-01 (первая головная серийная, заводской N54210001) завершилась лишь в мае. Весной 1951 г. в Жуковском на СИ-02 были продолжены заводские испытания, в ходе которых выполнили 44 полета. В апреле самолет передали в ГК НИИ ВВС на Государственные испытания (ГИ). Первый этап завершился 1 июля, к тому времени летчики института Л.М.Кувшинов, Ю.А.Антипов, В.С.Котлов и другие 75 раз поднимали а воздух опытную машину. В Акте по результатам этого этапа ГИ отмечалось, что в целом истребитель соответствует предъявленным требованиям. Обнаружились и недостатки, в частности, влияние подвесного бака на характер обтекания ПВД, что приводило к искажению показаний указателя скорости.

Отмеченные недостатки были быстро устранены, и уже 10 июля начался второй этап ГИ. Испытатели пришли к выводу, что по характеристикам устойчивости и управляемости самолет незначительно отличался от МиГ-15бис. Однако несколько ухудшились горизонтальная маневренность. Снизились и взлетно-посадочные характеристики, но этому не придали особого значения, т. к. истребитель мог эксплуатироваться с тех же аэродромов, что и МиГ-15. Второй этап Госиспытаний закончился 8 августа. В заключительном Акте комиссия записала: "Модифицированный самолет МиГ-15бис со стреловидностью крыла 45 град.  и новым хвостовым оперением имеет преимущества перед серийным МиГ-15.

  1. Увеличились максимальные скорости на 46-56 км/ч.
  2. Повысилось число М до 1,08 вместо 0,92.
  3. Увеличилась маневренность на большой высоте.
  4. Уменьшилось время набора высоты 10000 м на 20-30 секунд".

Фронтовой истребитель был рекомендован в серию и для принятия на вооружение. Самолет получил обозначение МиГ-17. Заводские испытания опытного СИ-01 начались 1 июня и закончились 23 числа того же месяца. В августе Седов провел испытания этого самолета на штопор, а с 11 сентября по 10 октября аналогичные полеты в НИИ ВВС выполнил Кувшинов. В результате был сделан вывод, что "…выполнение штопора и вывод из него на МиГ-17 безопаснее и проще, чем на МиГ-15". Летчики отмечали, что самолет мог переходить в перевернутый штопор или перевернутую спираль только при грубых ошибках в технике пилотирования.

Приказом МАП N851 от 1 сентября 1951 г. предписывалось начать производство МиГ-17 на пяти заводах: в Куйбышеве, Тбилиси, Горьком, Новосибирске и Комсомольске на Амуре. В ходе производства конструкция истребителя дорабатывалась. Так, серийные МиГ-17 получили возможность нести на замках Д4-50 вместо ПТБ две бомбы по 50 или 100 кг. Лампу-фару вынесли из воздухозаборника под крыло. Топливную систему улучшили за счет герметизации предохранительных клапанов в магистрали наддува подвесных баков. В 1952 г. ОКБ-155 провело исследования по определению оптимальных формы и площади тормозных щитков. На двух МиГ-17 были испытаны в полетах пять вариантов этих устройств. В результате щитки площадью по 0,88 м2 получили удовлетворительную оценку и с сентября начали применяться на строящихся истребителях. С конца 1953 г. стали устанавливать катапультные кресла со шторкой, что позволило расширить допустимый диапазон скоростей аварийного покидания самолета. Был изменен переплет сдвижной части фонаря, что значительно улучшило обзор задней полусферы. Позднее на серийных самолетах появились перископы. Был расширен и обновлен состав оборудования, в частности, стали использовать прицел АСП-3Н, добавили систему предупреждения об облучении РЛС "Сирена-2", первоначально именовавшуюся "прибором защиты хвоста". Истребитель получил модернизированный ВК-1А, который обладал значительно большим ресурсом. Самолеты с этим двигателем и незначительными изменениями в оборудовании обозначались МиГ-17А.

Техническое описание

Истребитель МиГ-17 представляет собой классический среднеплан. Крыло - цельнометаллическое двухлонжеронное, с внутренним подкосом; состоит из центроплана и двух консолей. Угол стреловидности крыла по передней кромке в корневой части - 45 град., на концах - 42 град.

Элероны площадью 1,6 м2 с углами отклонения в диапазоне -18 град.- +18 град. до оси вращения имеют внутреннюю аэродинамическую компенсацию. На левом элероне устанавливался триммер.

Щитки-закрылки со скользящей осью вращения площадью 2,86 м2 отклоняются на взлете на угол 20 град. и на посадке на 60 град. Удлинение крыла - 4,08, сужение без учета переднего наплыва - 1,23, угол установки - +1 град.

Фюзеляж самолета - полумонокок с максимальным диаметром 1,45 м и длиной 8,805 м. Он состоит из носовой и хвостовой частей, имеющих технологический и эксплуатационный разъем по шпангоуту No. 13. Такая конструкция обеспечивает удобный монтаж и демонтаж двигателя.

В передней части фюзеляжа находится герметическая вентиляционного типа кабина летчика. Фонарь, состоящий из козырька и сдвигающейся назад секции, оснащен жидкостным антиобледенителем. Для улучшения обзора задней полусферы на сдвижной части имеется перископ.

Пилот сидит в катапультном кресле, обеспечивающем покидание самолета при нажатии ручек, расположенных на поручнях сиденья. На последних сериях МиГ-17 устанавливали кресла с защитной шторкой. В носовой части фюзеляжа находятся также входной канал воздухозаборника (в самом начале он общий, но далее расходится на два, обходя кабину), лафет с артиллерийской установкой, приборное и радиооборудование, носовая стойка шасси с нишей ее уборки.

В хвостовой части фюзеляжа расположены два топливных бака. По бокам установлены открывающиеся вперед тормозные щитки с углом отклонения 55 град.. (на самолетах первых серий - 50 град..). Кинематика механизма управления щитками выполнена так, что в случае разрушения трубопровода гидросистемы они закрываются под действием напора воздуха. Под хвостовой частью фюзеляжа находится небольшой фальшкиль для увеличения запаса путевой устойчивости.

Хвостовое оперение классической схемы, стреловидное. Площадь вертикального оперения - 4,26 м2, горизонтального - 3,1 м2. Вертикальное оперение, набранное из профилей NACA-M относительной толщиной 8,8% по потоку, состоит из киля и руля поворота. Последний имеет площадь 0,947 м2 и углы отклонения в диапазоне от -25 град. до +25 град. Угол стреловидности вертикального оперения по передней кромке - 55 град. 41', сужение-2,79. Горизонтальное оперение с удлинением 3,26 и сужением 2,0 включает стабилизатор и руль высоты площадью 0,884 м2, набранный из профилей NACA-M с относительной толщиной 8,7% по потоку. Руль высоты отклоняется вверх на угол 16 град., а вниз - на 21 град.

Шасси - трехопорное, с носовым колесом. Основные колеса - тормозные, размером 660x160 мм, носовое колесо размером 480x200 мм. Колея шасси - 3,849 м, продольная база - 3,368 м. Уборка и выпуск шасси производятся гидравликой, аварийный выпуск- пневмосистемой. Стояночный угол самолета при необжатых пневматиках 2 град.. 15'.

Управление самолетом осуществляется с помощью руля высоты и элеронов, кинематически связанных с ручкой управления, и рулем поворота, связанным с педалями. Для снижения усилий на ручке управления в каналах крена и тангажа установлены необратимые гидроусилители БУ-1М. Управление рулем высоты дублируется тросовой проводкой.

На МиГ-17 и МиГ-17П устанавливался ТРД ВК-1А с центробежным компрессором, на МиГ-17Ф и МиГ-17ПФ-ВК-1Ф, отличавшийся наличием форсажной камеры. Ресурс двигателя в 1952 г. составлял 250 ч.

Максимальная тяга двигателя достигается у земли при нулевой скорости. Тяга резко падает с высотой и, например, на 10 000 м при скорости полета 900-1000 км/ч равна 1500-1600 кг на форсаже и 1030-1050 кг - на взлетном режиме. При постоянной высоте тяга двигателя на взлетном режиме до скорости 500-700 км/ч понижается, а затем начинает плавно возрастать. На режиме форсажа возрастание тяги начинается со скорости 500-600 км/ч.

Двигатель охлаждался воздухом, протекавшим между его стенками и фюзеляжем. На некоторых самолетах устанавливались двигатели ВК-1Ф с усиленной форсажной камерой, допускавшие регулирование тяги на форсаже путем дросселирования, снижавшего обороты до 10 870 об/мин. В соответствии с директивой ВВС от 22 января 1959 г. было запрещено устанавливать обороты свыше 11 350 об/мин и лишь в непредвиденных случаях допускался полет с 11 560 об/мин. При пониженных оборотах возрастали на 8% длина разбега и на 20-25% время набора высоты. Максимальная скорость в зависимости от высоты полета снижалась на 10-30 км/ч, а практический потолок уменьшался на 500 м.

Топливо находилось в фюзеляже и крыле. В хвостовой части фюзеляжа монтировались два бака: один мягкий резино-тканевый, другой - двухсекционный металлический. В крыльях размещались шесть топливных баков: два емкостью по 65 л, два по 75 л и два по 45 л. Под крылом могли подвешиваться сбрасываемые баки двух типов емкостью по 400 л каждый - на стойках и с обтекателем. Первый из них диаметром 0,526 м и длиной 3,01 м, второй-диаметром 0,52 и длиной 2,81 м. Оба типа имели стабилизаторы.

Гидравлическая система МиГ-17 состоит из насоса, бачка с гидравлической смесью и воздушного аккумулятора с разгрузочным автоматом.

В состав оборудования самолета входили связная радиостанция РСИУ-3 "Клен" (в процессе эксплуатации заменявшаяся на РСИУ-4В "Дуб" или Р-800), автоматический радиокомпас АРК-5 "Амур", оборудование для слепой посадки ОСП-48, радиовысотомер малых высот РВ-2 "Кристалл", маркерный радиоприемник МРП-48 "Хризантема", электрифицированные кассеты сигнальных патронов ЭСКР-46 и перископ обзора задней полусферы. На некоторых машинах устанавливали навигационный индикатор НИ-50Б, предназначенный для определения направления и скорости ветра. Впоследствии добавили сигнализатор радиолокационного облучения "Сирена-2", первоначально обозначавшийся как "прибор защиты хвоста", ответчик СРО-1 "Барий" (затем "Хром") и приемник воздушного давления ПД-ЗА.

Электрооборудование запитывалось от генератора на двигателе или аккумулятора 12САМ-25. На самолете имелись комплект навигационных огней и посадочная фара.

На больших высотах использовались кислородный прибор КП-14 и четыре кислородных баллона общей емкостью 8 л. С середины 1953 г. истребители комплектовались противоперегрузочными костюмами ППК-1 и системой их питания сжатым воздухом.

Бронезащита состоит из переднего бронестекла фонаря толщиной 64 мм, бронеплиты перед кабиной пилота (на шпангоуте No. 4), бронеспинки и бронезаголовника кресла.

Вооружение включало одну 37-мм пушку Н-37Д (ОКБ-16МВ) и две 23-мм пушки НР-23, размещенные на одном лафете сварной конструкции. Для удобства обслуживания лафет опускался вниз на тросах вращением рукоятки. Боезапас пушки Н-37Д-40 патронов, а НР-23 - по 80 патронов на ствол. У пилота имелся прицел АСП-ЗН, позже АСП-3НМ. Часть машин оснащалась радиодальномерами СРД-1М. Для контроля результатов стрельбы и учебных целей на МиГ-17 монтировался фотокинопулемет С-13.

Допускалась подвеска двух бомб калибра 50, 100 или 250 кг на держателях Д-4-50 под крылом. Бомбометание могло производиться с горизонтального полета, пикирования или кабрирования.




 ЛТХ:
Модификация   МиГ-17 (СИ)
Размах крыла, м   9,60
Длина самолета, м   11,264
Высота самолета, м   3,80
Площадь крыла, м2   22,60
Масса, кг
  пустого самолета, кг   3798
  нормальная взлетная   5200
  максимальная взлетная   5930
  топлива,   1173
Тип двигателя   1 ТРД ОКБ В.Я.Климова ВК-1А
Максимальная тяга, кгс   1 х 2700
Максимальная скорость, км/ч:
  у земли   1060
  на высоте   1114
Практическая дальность, км:   1295
Практический потолок, м:   15600
Макс. эксплуатационная перегрузка   8
Экипаж, чел   1
Вооружение:   одна пушка Н-37Д (40 патронов) и 2 пушки HP-23 (2х80 патронов).
  на двух балочных бомбодержателях Д4-50, смонтированных в профиле крыла, могут подвешиваться бомбы калибра 50-100 кг или ПТБ емкостью 400 л.


 Доп. информация :


  Чертеж "Микоян,Гуревич МиГ-17"
  Книга "Техническое описание самолета МиГ-17"
  Фотографии:

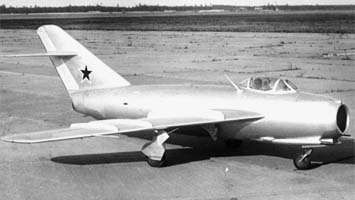

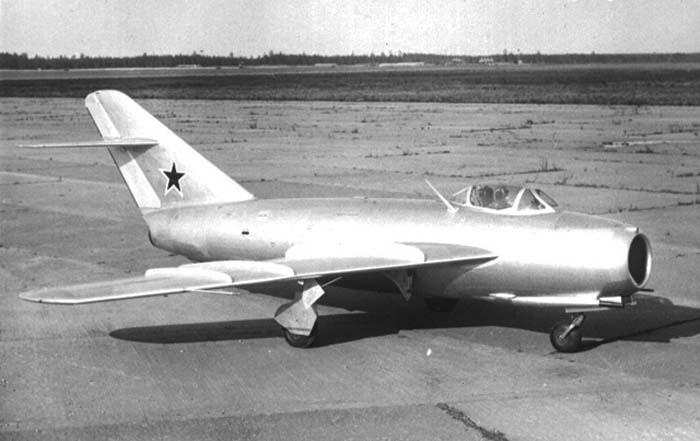

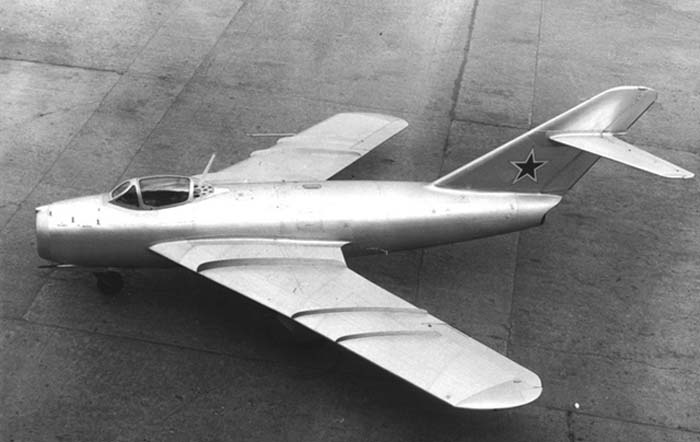

 МиГ-17 (СИ)
 МиГ-17 (СИ)

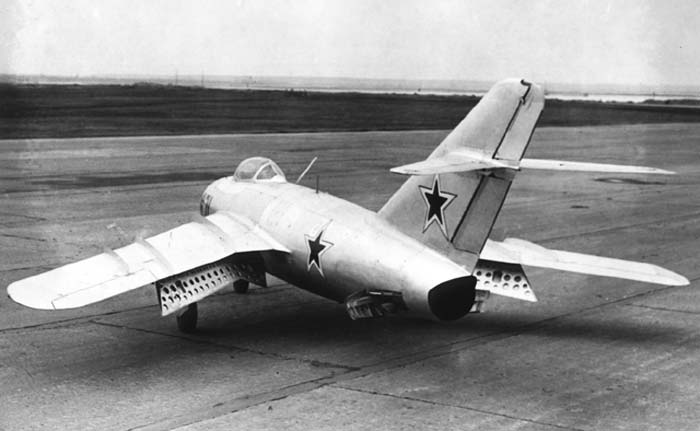

 МиГ-17 (СИ-2)
 МиГ-17 (СИ-2)

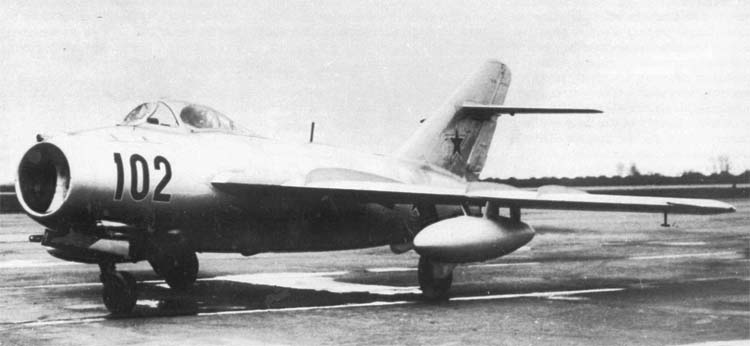

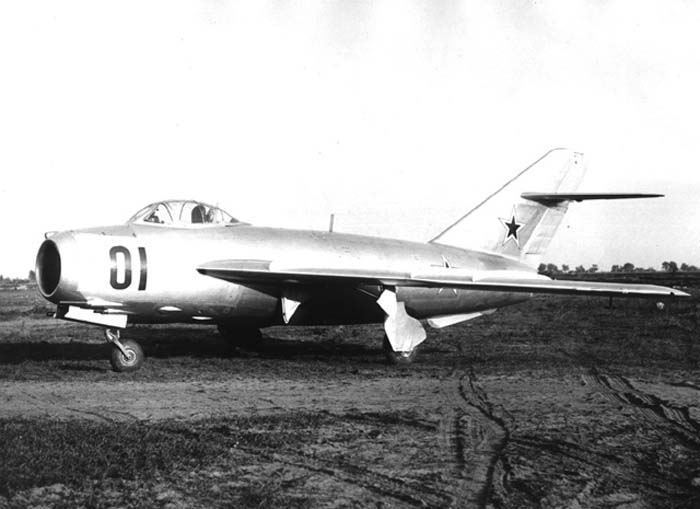

 Первый серийный МиГ-17

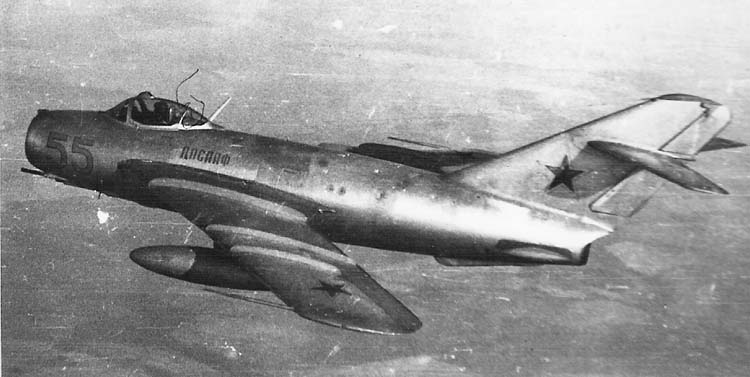

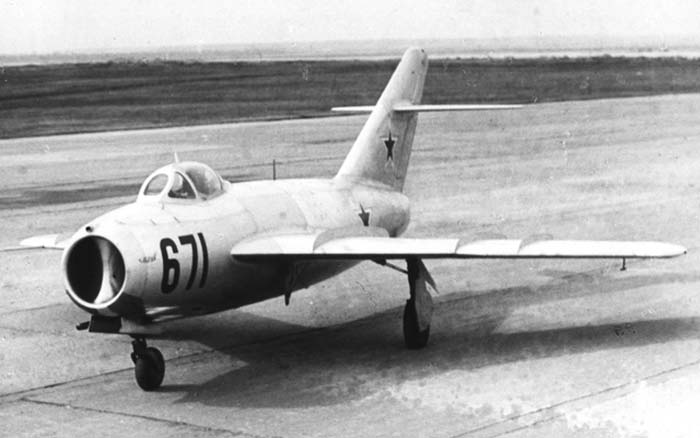

 Серийный МиГ-17
 Серийный МиГ-17

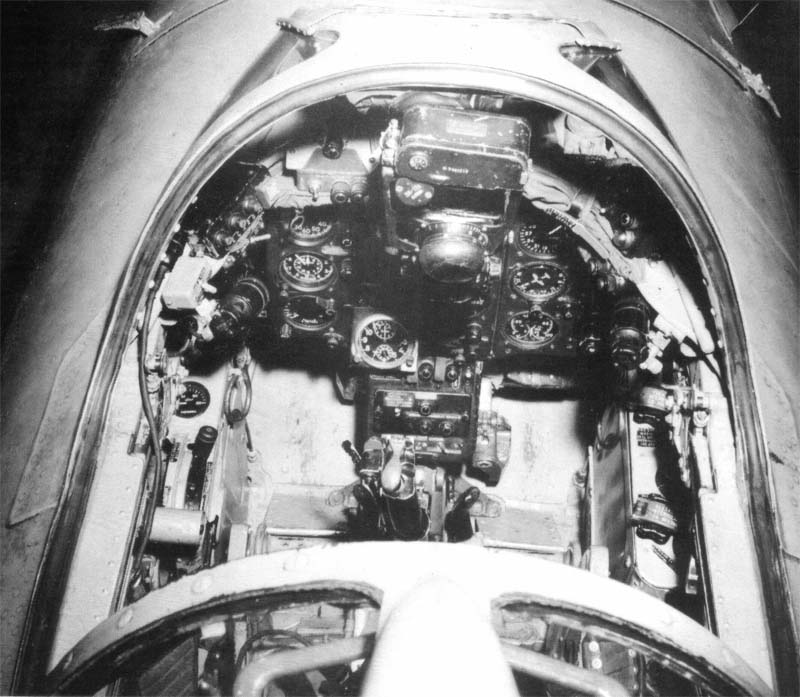

 Кабина пилота МиГ-17

  Схемы:

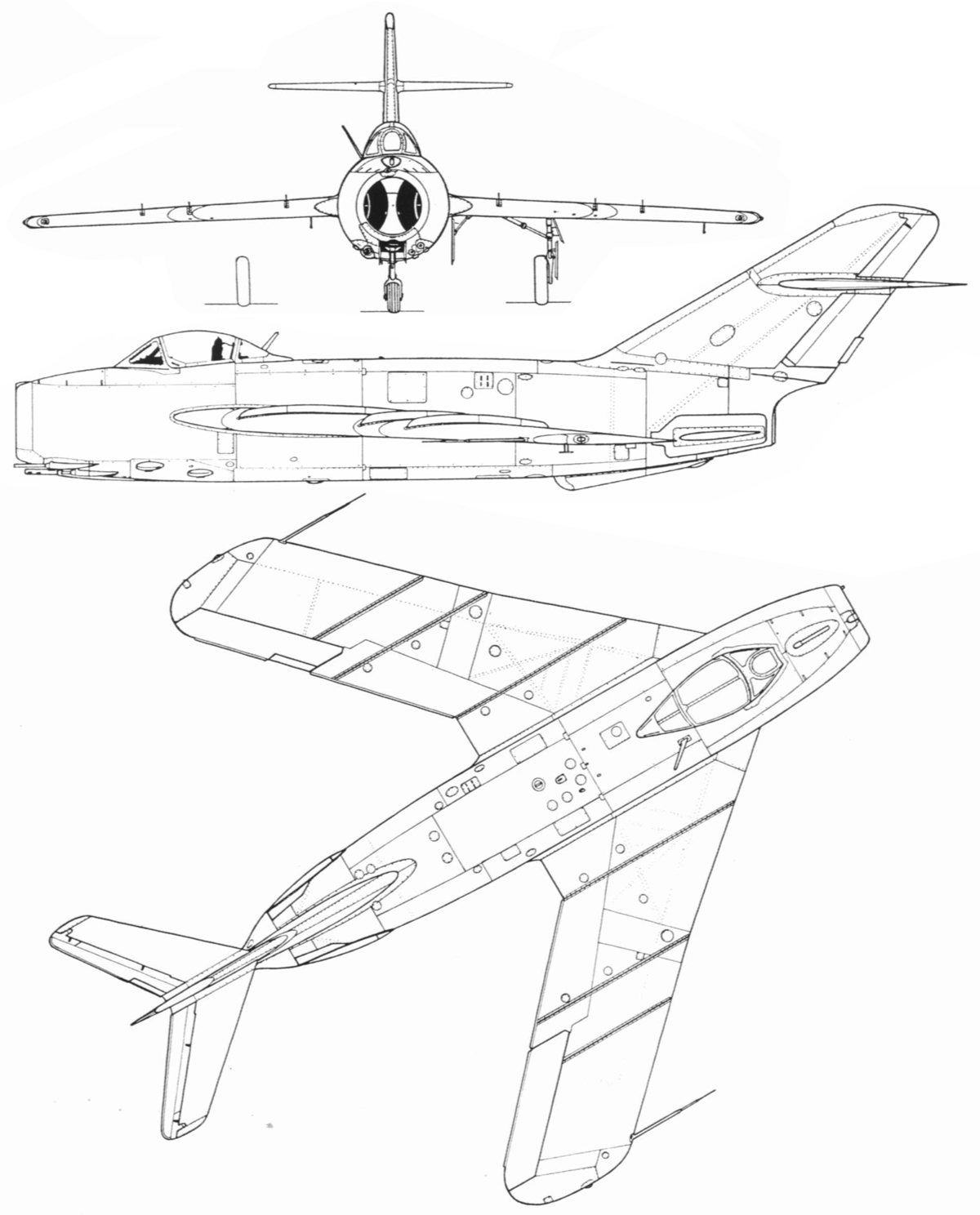

 МиГ-17

  Варианты окраски:

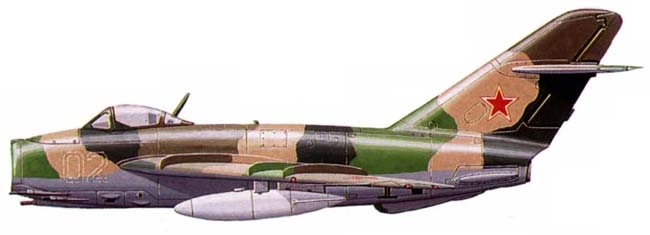

 МиГ-17  ВВС СССР

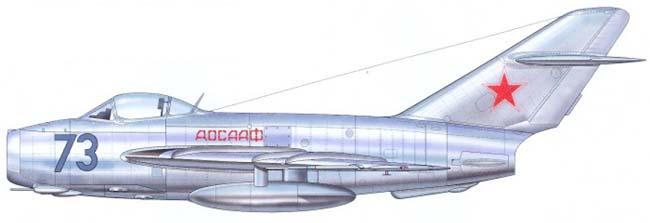

 МиГ-17 ВВС СССР      (c) Alex Lee

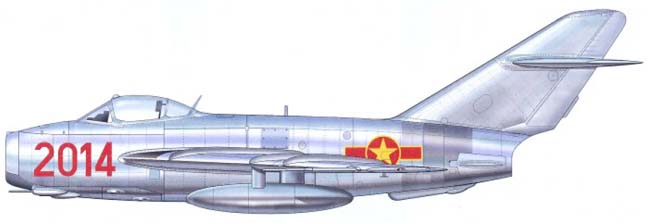

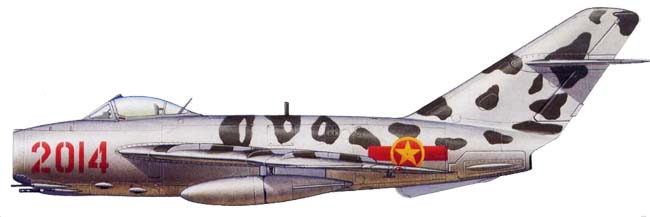

 Один из первых МиГ-17 в ВВС Вьетнама
 МиГ-17 ВВС Вьетнама

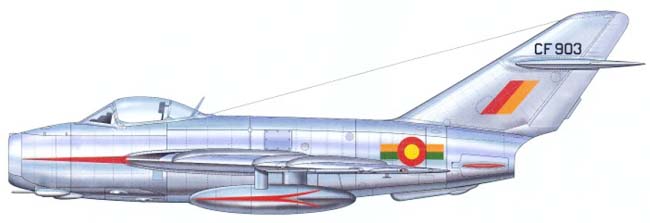

 МиГ-17 ВВС Шри-Ланки

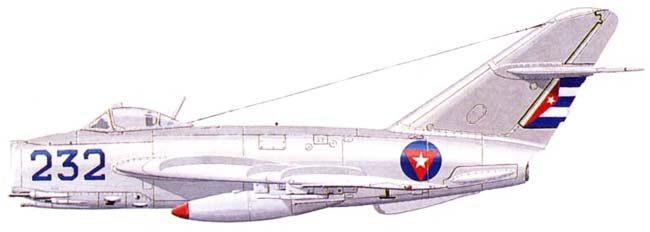

 МиГ-17  ВВС Кубы     (c) Alex Lee
