Для дальнейшего улучшения летных характеристик МиГ-17 требовалось повысить тягу силовой установки. Из-за конструктивных особенностей ВК-1 добиться этого, модернизируясам двигатель, уже не представлялось возможным. Поэтому еще в 1949 г. ЦИАМ и ОКБ-155 начали исследовать возможность повышения тяги ВК-1 путем установки форсажной камеры. В ОКБ-155 под руководством А.И.Комиссарова и Г.Е.Лозино-Лозинского была создана первая советская форсажная камера с регулируемым соплом. Она состояла из диффузора, собственно камеры и двухпозиционного реактивного сопла (при работе двигателя в режиме "максимал" диаметр сопла составлял 540 мм, в режиме "форсаж" - 624 мм). Испытания и доводка камеры проводились в ЦИАМе. Стендовые испытания опытного двигателя, получившего обозначение ВК-1Ф, закончились летом 1951 г. На земле он развивал максимальную тягу без форсажа 2600 кгс, с форсажем - 3380 кгс, что превышало возможности базового ВК-1А примерно на 25%.

Опытный самолет, предназначавшийся для отработки новой силовой установки, получил обозначение СФ. При его постройке использовали переднюю часть фюзеляжа МиГ-15бис (заводской No.53210850), а хвостовую изготовили заново, с изменениями под форсажную камеру. Кроме того, доработали топливную систему. Крыло, шасси и некоторые другие агрегаты взяли у самолета СИ-02. 20 сентября 1951 г машина была готова. Через девять дней в подмосковном Кратово летчик-испытатель ОКБ А.Н.Чернобуров впервые поднял СФ в воздух. Он же выполнил и основную часть заводских испытаний. Кроме того, на СФ летали Г.А.Седов и К.К.Коккинаки. 1 ноября этот этап испытаний завершился, и 31 января 1952 г. самолет был передан в ГК НИИ ВВС, Там 16 февраля начались ГИ. Проводили их летчики института А.Г.Солодовников и Л.М.Кувшинов. Впоследствии заслуженный летчик-испытатель Солодовников отмечая: "Конструктивное исполнение форсажной камеры оказалось довольно удачным, а применение форсажа в полете существенно расширило летные характеристики самолета. Если, например, на максимальном режиме вертикальная скорость была не более 20 м/с, то на форсажном она доходила до 45 м/с. Форсаж позволил повысить потолок самолета и существенно расширить возможности вертикального маневра в воздушном бою".

Прирост максимальной скорости горизонтального полета с применением форсажа, к сожалению, оказался несущественным. Зафиксировать его удалось не на всех высотах. Поведение самолета с форсажем на границе перехода из дозвуковой зоны полета в сверхзвуковую было необычным. На заданной высоте на "максимале" в строго горизонтальном полете самолет разгонялся до 1080-1100 км/ч, а затем включался форсаж. Через секунду - другую летчик ощущал легкий толчок, а в задней части самолета возникал характерный бурлящий звук, свидетельствовавший, что форсаж сработал. Еще мгновение, и летчик чувствовал, как какая-то огромная сила начинала энергично толкать самолет вперед. Стрелка указателя числа М подходила к 0,98. Оставалось совсем немного до выхода на звуковую скорость, но самолет вдруг самопроизвольно начинал задирать нос, стремясь перейти в набор высоты. Парируя это явление, летчик отклонял ручку управления от себя до упора, но машина продолжала идти вверх. Запаса рулей не хватало, чтобы удержать ее на форсаже в горизонтальном полете.

Самописец, регистрирующий нагрузки на органах управления, фиксировал давящие усилия на ручке до 90 кгс. Такое поведение проявлялось на высотах до 7000 м. Далее стремление самолета к самопроизвольному набору высоты уменьшалось, а на высотах более 10000 м уже не требовалось полностью отклонять руль высоты. Показания приборов при этом носили довольно странный характер. Так, стрелка указателя числа М подходила к делению 0,98 и замирала. Затем через две-три секунды она вдруг скачкообразно переходила на деление 1,05, а высота полета по прибору увеличивалась на 250-300 м. Стрелка вариометра при этом резко подпрыгивала в набор высоты, а затем возвращалась к прежнему положению. Самолет же в это время вел себя совершенно спокойно. Как нам объясняли специалисты по аэродинамике, скачкообразное изменение показаний приборов происходило из-за несовершенства приемника воздушного давления, рассчитанного для работы в условиях дозвукового полета. Только впоследствии стало ясно, что ПВД здесь ни при чем. Это нормальное явление при проходе звука.

Во время глубоких пикирований число М по указателю удавалось довести даже до 1,25. При этом самолет начинал самопроизвольно выходить из пикирования, и никакими способами выйти на большие значения числа М не удавалось. При обработке лент самописцев на земле установили, что при снижении самолета с большими вертикальными скоростями приборы дают завышенные показания. И. как утверждали специалисты, фактическая скорость полета была все-таки меньше скорости звука. Следовательно, машина такой аэродинамической компоновки на сверхзвуковую скорость выйти не сможет, какой бы мощности двигатель на ней ни установили. Испытания подходили к концу. Осталось выполнить полеты для проверки прочности форсажной камеры. Для этого надо было разогнать самолет на форсаже до предельно возможной скорости, а затем мгновенно перевести двигатель на режим "малого газа".

Самолет в воздухе, скорость 1150 км/ч. Летчик резко убрал рычаг управления двигателем назад до упора, И вдруг в задней части самолета раздался необычно сильный дребезжащий звук, похожий на лязг встряхиваемого металлического листа. Температура выходящих газов начала быстро расти. Энергично развернув машину в сторону аэродрома, летчик плавно увеличил обороты. Стрелка указателя температуры ушла за допустимые пределы, в кабине запахло сгоревшим керосином. Аэродром рядом, почти под самолетом. Опасаясь пожара, испытатель перекрыл подачу топлива в двигатель. Послышался затухающий свист турбины, и в кабине наступила непривычная тишина. Несколько доворотов, уточняющих расчет на посадку. Выпущено шасси, и через минуту самолет покатился по бетонке.

Как оказалось, при резком дросселировании двигателя стенки форсажной камеры покоробились и прогнулись внутрь, заметно уменьшив сечение выходного канала двигателя. Это препятствовало нормальному выходу газов, что вызвало рост температуры. Через образовавшиеся в швах форсажной камеры трещины выходящие из двигателя газы просачивались во внутреннюю часть фюзеляжа, а оттуда по магистрали наддува попадали в кабину летчика. После нескольких доработок и усиления некоторых узлов форсажная камера работала устойчиво и надежно.

После устранения выявленных дефектов 18 сентября 1952 г самолет СФ был передан на контрольные испытания. Однако в ноябре из-за непроизвольного включения форсажа при наземной гонке двигателя произошло повреждение хвостовой части фюзеляжа. Несмотря на это обстоятельство и ряд других проблем, Госкомиссия пришла к выводу, что самолет необходимо принять на вооружение. В конце 1952 г. начался массовый выпуск истребителя, получившего обозначение МиГ-17Ф. На серийных самолетах изредка вместо стандартных 400-литровых подвесных баков использовались ПТБ емкостью по 600 л. Вместо баков на МиГ-17Ф могли подвешиваться две бомбы калибром до 250 кг.

Еще в 1952 г. ОКБ-155 проделало большую работу по усовершенствованию конструкции МиГ-17Ф, в частности, повысили надежность привода форсажного сопла, установив параллельно три управляющих цилиндра, что исключило возможность взлета с открытым соплом. Доработки серийных машин проводились и в строевых частях. Так, в ноябре 1953 г. был установлен турбохолодильник с автоматическим регулятором температуры, который предназначался для улучшения условий работы в кабине. В начале 1953 г. доработали систему питания для обеспечения нормальной подачи топлива в двигатель на форсажном режиме при отрицательных перегрузках. На МиГ-17Ф последних выпусков устанавливались катапультные кресла со шторкой и гидроусилители БУ-1М, включенные по необратимой схеме в систему управления рулем высоты и элеронами. Серийные МиГ-17Ф, начиная с No.415351, оборудовались радиодальномером СРД-1.

29 октября на Ближнем Востоке началась вторая арабо-израильская война, которая вспыхнула между Египтом и Израилем, поддержанным вскоре Англией и Францией (подробнее см. "АиВ", No.No. 3,4-98). Незадолго до начала боевых действий Египет получил из СССР первые двенадцать МиГ-17Ф, которые были сосредоточены на авиабазе Кабрит. У израильтян тоже имелась новинка - французские Mystere IVA. Советский и французский истребители были очень близкими самолетами как по конструкции, так и по ЛТХ. При нормальной взлетной массе МиГ-17Ф и "Мистэр IVA" имели удельные нагрузки на крыло, соответственно, 236,9 и 234 кг/м2, при работе двигателей на "максимале" их тяговооруженность у земли составляла 0,486 и 0,6. Поэтому французский истребитель обладал большей вертикальной скоростью у земли, но на высотах более 3000 м это преимущество утрачивалось. То же самое касалось и скорости полета. У земли на форсаже "Мистэр" летал быстрее МиГа на 60 км/ч, на средних высотах возможности самолетов были практически равны, а на 12000 м уже "семнадцатый" превосходил по скорости соперника на 70 км/ч. Следует отметить, что арабы до начала конфликта не успели как следует освоить "семнадцатые", применяли их очень осторожно и побед не одержали. Вообще отмечено лишь несколько боев с участием этих истребителей, в одном из которых израильский летчик Я.Нево записал на свой счет МиГ-17. Впрочем, египтяне не признали эту потерю.

"Семнадцатые" оставались неизменными участниками и последующих арабо-израильских конфликтов. Их встречи с различными истребителями противника проходили с переменным успехом. Так, 14 февраля 1959 г. в одном из приграничных инцидентов пара новейших Super-Mystere вторглась в воздушное пространство Египта над сектором Газа и атаковала два патрулировавших МиГ-17Ф, повредив один из них. В свою очередь, египтяне во время "шестидневной" войны 1967 г. сбили 6 июня "Супер-Мистэр", а 9 июня сирийские летчики уничтожили в воздушном бою над Голанскими высотами "Мистэр". Пилотам "семнадцатых" приходилось иметь дело и с куда более совершенными "Миражами". Большинство таких боев заканчивалось в пользу израильтян. Например, "Миражами" были сбиты, как минимум, три египетских МиГ-17Ф в той же "шестидневной" войне и еще три сирийских в Октябрьской войне 1973 г. Но в последнем конфликте и сирийские "семнадцатые" сбили два таких истребителя.

Однако, начиная с 60-х гг., основной задачей арабских авиачастей, вооруженных МиГ-17, была вовсе не борьба с воздушным противником, а действия по наземным целям. Так, накануне "Шестидневной" войны сирийцы свели все свои МиГ-17Ф в три штурмовые эскадрильи, а египтяне выделили из состава ВВС пять эскадрилий истребителей-бомбардировщиков МиГ-15бис/17Ф и переподчинили их непосредственно командованию сухопутных войск. И хотя в первые часы войны израильская авиация устроила настоящий погром на арабских аэродромах, оставшиеся "семнадцатые" атаковали колонны наступавших еврейских войск с решимостью, которую признал даже противник. Весьма эффективно воевали нестареющие МиГ-17 и в октябре 1973 г, причем благодаря относительно небольшим размерам и высокой маневренности они оказались для израильской ПВО более трудными целями, чем Су-7БМК. Успешное применение МиГ-17Ф в этом конфликте позволило им оставаться в строю еще порядка 10 пет.

Интересно, что в мае 1976 г. английский журнал Air International поднял вопрос о целесообразности создания специализированных самолетов-штурмовиков в то время, как устаревший МиГ-17Ф может атаковать наземные цели без существенных потерь. Однако уже в те годы его возможности как ударного самолета вряд ли можно было признать достаточными для европейского ТВД Для боевых действий в Азии и Африке МиГ-17подходил значительно лучше, но и там время неумолимо брало свое. Это хорошо заметно на примере войны в Афганистане. После апрельской революции 1978 г. ДРА унаследовала от прежнего режима 86 МиГ-17/17Ф. В первые годы конфликта эти самолеты настолько хорошо себя зарекомендовали, что ставился даже вопрос о дополнительных поставках из СССР, но в Союзе к тому времени уже не нашлось нужного их количества. С разростанием боевых действий восторги в отношении МиГ-17 исчезли. Он мог доставить к цели всего 500 кг бомб, что соответствовало возможностям Ил-2, но в отличие от этого "летающего танка" был почти не защищен от огня с земли. А ведь ПВО моджахедов усиливалась с каждым годом и стала особенно опасной с появлением у них ПЗРК, что заставило оснащать самолеты и вертолеты различными средствами активной и пассивной защиты. Для МиГ-17 такой путь оказался невозможен, т. к. доработки съели бы почти всю его полезную нагрузку, совсем не высокую в условиях жары и высокогорья. Остававшаяся в арсенале самолета бортовая артиллерия стала почти бесполезной, т к в середине 80-х гг. авиация в Афганистане перешла к действиям с больших высот. Таким образом возможности МиГ-17 даже для противопартизанской войны оказались исчерпаны.

Самым масштабным полем боя для "семнадцатого" - истребителя стал Вьетнам. Перед началом войны на вооружении ВВС Вьетнамской народной армии (ВНА) находилось всего 40-60 устаревших боевых самолетов, среди них - 25 истребителей J-5. Поэтому американцы, начиная 7 февраля 1965 г. воздушную операцию Flaming Dart ("Пылающее копье") против ДРВ, полагали, что серьезного сопротивления им противник оказать не сможет.

На первом этапе боевых действий самолеты США наносили массированные бомбовые удары с высот порядка 2500-4000 м, используя простейшие приемы бомбометания и пуска ракет. Вьетнамцы, чтобы добиться побед над противником, имевшим полное превосходство в воздухе, сделали ставку на внезапность. Они стали действовать из засад, для чего на ближних подступах к охраняемым объектам барражировали на малых высотах, маскируясь на фоне земли. При подходе американцев МиГи, используя преимущество в маневренности и скорости на 200-300 км/ч, атаковали инертные ударные самолеты с полной боевой нагрузкой на внешней подвеске и расстреливали их в упор. Именно так 4 апреля 1965 г. к-н Тран Хань и его ведомый сбили два F-105D. Впоследствии уже майор Хань рассказал в интервью корреспонденту газеты "Правда": "Они еще не... верили, что кто-то отважится приблизиться к ним в воздухе. Естественно, нужно было это использовать... Я открыл огонь со средней дистанции. Видел, как огненные трассы прошили левое крыло одного F-105. Но этого было недостаточно. Поэтому я увеличил скорость и подошел к нему так близко, что хорошо видел голову в белом шлеме. Американский пилот, видимо, вообще не понял, что произошло с его самолетом. Он повернул голову слева направо, осмотрел крылья, склонился к приборной доске. Я вновь нажал на спуск и дал длинную очередь. Вижу весь каркас борта самолета. F-105 падает к земле, как камень". Это был первый американский самолет, уничтоженный в воздухе северовьетнамскими ВВС.

9 апреля пилоты США одержали первую победу во вьетнамском небе. Существуют две версии этого воздушного боя, который начался в 8 ч 40 мин.

По американской - восемь F-4B Phantom из 96-й истребительной эскадрильи (VF-96) с авианосца "Рэйнджер" во время воздушного патрулирования встретили четверку вьетнамских МиГ-17Ф. Ситуация сложилась так, что в бой вступил только экипаж в составе л-та Т.Мэрфи и флагофицера Р.Фэгана. После того, как ракетой средней дальности AIM-7 Sparrow им удалось сбить один истребитель противника, другой сумел занять выгодную позицию и открыть прицельный огонь из всех пушек. В результате "Фантом" загорелся и упал в море. Экипаж погиб. В китайской печати этот эпизод описан иначе. Восемь истребителей F-4B ВМС США вторглись в воздушное пространство над территориальными водами КНР в районе о. Хайнань, лежащего в Тонкинском заливе напротив вьетнамских берегов. Между ними и китайскими J-5 завязался бой. Американцы выпустили ракеты, от который МиГам удалось уйти, но одной из них был сбит "Фантом". Пушечным огнем поврежден один китайский истребитель.

3 мая л-т Фом Нгок Зан на "семнадцатом"уничтожил А-4 Skyhawk. 17 июня над городом Нинь Бинь четыре МиГ-17Ф подкрались сзади к группе "Фантомов" и в упор расстреляли два из них. Американцам не удалось сбить ни одного из нападавших, но в горячке боя МиГи сожгли все топливо, и двум пилотам пришлось катапультироваться; еще один истребитель не дотянул до базы и произвел вынужденную посадку.

20 июня во время боя между двумя МиГ-17Ф и четверкой палубных поршневых штурмовиков A-1H Skyraider с авианосца "Мидуэй" один из вьетнамских летчиков ошибся, попал под мощный огонь восьми 20-мм пушек двух A-1H и был сбит. 10 июля открыли боевой счет во Вьетнаме и ВВС США. Два F-4C из 45-й тактической истребительной эскадрильи (пилоты к-н К.Холком и к-н Т.Робертс, операторы вооружения, соответственно, к-н А.Кларк и к-н Р.Антерсон} сбили по одному МиГ-17Ф.

В 1966 г., когда вьетнамские ВВС уже имели сверхзвуковые МиГ-19 и МиГ-21ПФ-В, они продолжали использовать МиГ-17Ф, для чего была разработана специальная тактика их взаимодействия с "двадцать первыми", гибко реагирующая на изменения в построении боевых порядков американских самолетов. С 1966 г. стало заметно применение вьетнамцами J-5A с РЛС "Изумруд" и тремя пушками HP-23. Они, правда, не получили широкого распространения Примерно с 1968 г. во Вьетнаме применяли и МиГ-17Ф со стандартным пушечным вооружением и двумя ракетами Р-3С.

Преимущество F-4 перед МиГ-17Ф заключалось прежде всего в том, что американский истребитель имел ракетное вооружение. "Фантомы" при использовании тактики "удар-уход" добивались успеха, но если дело доходило до маневренного боя с "семнадцатыми", им приходилось нелегко. Американские летчики не скрывали трудностей, которые им доставляли МиГ-17Ф. Ниже приведены воспоминания командира 8-го тактического истребительного авиакрыла ВВС США п-ка P.Олдса, сбившего 24 самолета во второй мировой войне и еще 4 - во Вьетнаме. 8-е авиакрыло, которое называлось "Wolfpack" (волчья стая), дралось под его командованием так успешно, что стало чемпионом ВВС по сбитым вьетнамским самолетам.

"... МиГ-17 мог задать жару, уж поверьте мне на слово!... Конечно, можно сколько угодно рассуждать, что F-4 мог развивать скорость два с лишним Маха. Но когда самолет нагружен под завязку бомбами, топливными баками и еще много чем - мы ведь летели, чтобы работать по наземным целям, - ты из него вряд ли выжмешь эти два с лишним Маха! ... Летишь-то ты на скорости, на которой МиГ-17 лучше всего воюет, хоть он и стар. А если он догнал тебя - берегись! Это легкий и на удивление верткий самолет; F-4 просто не может за ним угнаться на виражах. Как ни хорош F-4 в воздушном бою, с МиГ-17 ему не сравниться, если драться так, как дерутся МиГи - а это маневренный воздушный бой в стиле второй мировой.

... Тот факт, что у нас было численное преимущество, на который часто ссылаются, еще ничего не значит. Вот, скажем, вы летите группой из 36 или 48 самолетов бомбить наземную цель. Ваша задача - добраться до цели, у вас все расписано буквально по секундам и нет времени ввязываться в бой с истребителями... Противник же имеет полную свободу действий - нападать или не нападать, атаковать с ходу или применить обманный маневр. У него может быть в воздухе всего дюжина самолетов против ваших 48, но он может атаковать какое-нибудь одно или два звена, и тут уж численное преимущество будет на его стороне! Классический пример - бой 20 мая 1967 г. Мы на восьми "Фантомах" прикрывали группу F-105, которые шли бомбить вьетнамский аэродром близ Кепа, и на нас набросились 16 МиГов. Вот тебе и численное преимущество!"

10 мая 1972 г. F-4J из 96-й эскадрильи 9-го палубного истребительного авиакрыла (авианосец "Констеллэйшн") сбил в одном бою три МиГ-17Ф. Его пилот л-т Р.Каннингэм и оператор л-т У.Дрискол стали первыми асами вьетнамской войны. Вот как Каннингэм вспоминал один из эпизодов того боя: "Когда я отбомбился и уходил от цели, два МиГ-17 проскочили мимо самолета Брайана (ведомый Каннингэма. - Авт.) в каких-нибудь 150 м. Я был метрам в 300 впереди Брайана, когда он передал: "Дьюк (позывной Каннингэма. - Авт.), пара МиГ-17 в позиции 7 часов!" Я выровнял самолет, оглянулся и успел заметить, как "семнадцатый" зашел мне в хвост и принялся стрелять трассерами. Я инстинктивно сделал маневр навстречу ему, чтобы выйти из-под обстрела, но тут же подумал: "Два дня назад я сделал то же самое, и он вышел прямо на меня!" Тут я увидел, что МиГ очень быстро сближается со мной. На большой скорости у МиГ-17 ручка управления становится очень тугой; его пилот тащил ручку на себя изо всех сил, чтобы довернуть на меня, но сил у него не хватило, и он проскочил. Но его ведомый, который был метрах в 200 сзади, сделал бочку со скольжением и попытался достать меня снизу. Мой ведомый крикнул: "Дьюк, я разберусь с тем, который у тебя сзади!" Я пристроился к тому, который проскочил мимо меня, выпустил по нему "Сайдвиндер", и МиГ взорвался в воздухе. К тому времени он был метрах в 700 впереди, вот как разогнался!"

К сожалению, до сих пор не опубликованы данные о количестве воздушных побед вьетнамских МиГ-17. В печати появлялись лишь американские сведения о потерях этих истребителей, согласно которым в 1967г. авиация ДРВ лишилась 53 "семнадцатых", суммарные потери к началу 70-х гг. составили 98 машин, а 1972-1973 гг. было уничтожено еще не менее 15 таких самолетов.

ЛТХ:

Модификация	МиГ-17Ф
Размах крыла, м	9,60
Длина самолета, м	11,36
Высота самолета, м	3,80
Площадь крыла, м2	22,60
Масса, кг
пустого самолета, кг	3939
нормальная взлетная	5340
максимальная взлетная	6069
топлива,	1170
Тип двигателя	1 ТРД ОКБ В.Я.Климова ВК-1Ф
Максимальная тяга, кгс	1 х 3380
Максимальная скорость, км/ч:	1145
Практическая дальность, км:	1240
Практический потолок, м:	16600
Макс. эксплуатационная перегрузка	8
Экипаж, чел	1
Вооружение:	одна 37-мм пушка Н-37Д (40 патранов) две 23-мм пушки HP-23 (2 х 80 патронов). на двух балочных бомбодержателях Д4-50, смонтированных в профиле крыла, могут подвешиваться бомбы калибра 50-100 кг или ПТБ емкостью 400 л.

Доп. информация :

Фотографии:

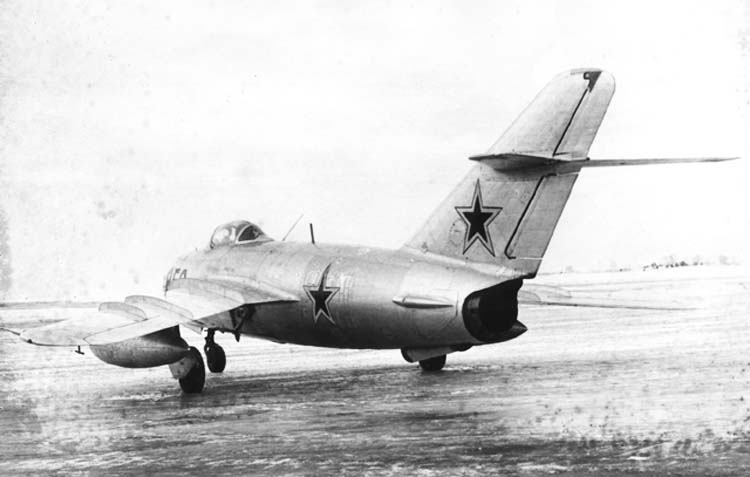

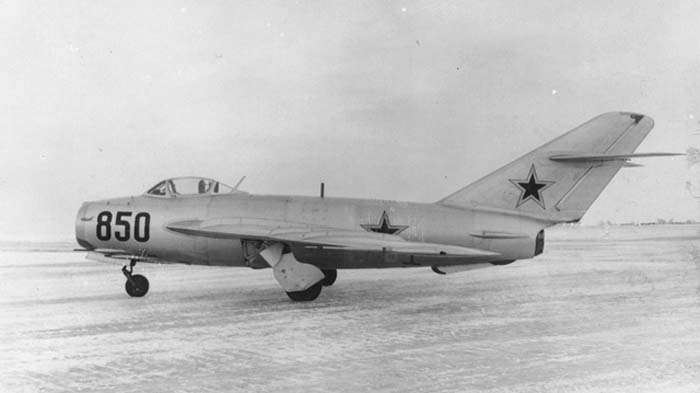

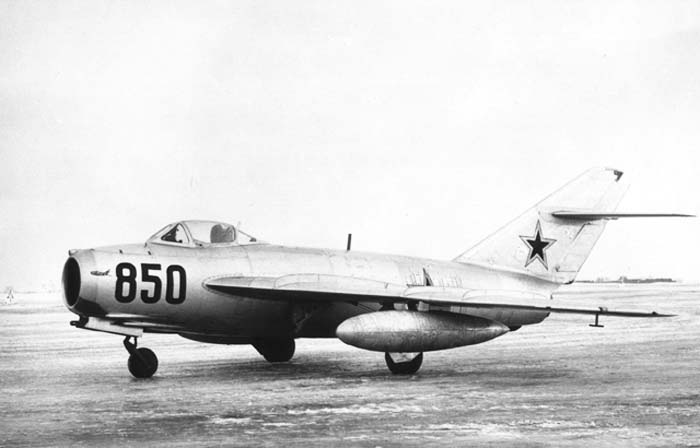

Прототип МиГ-17Ф (СФ)

Прототип МиГ-17Ф (СФ)

Прототип МиГ-17Ф (СФ)

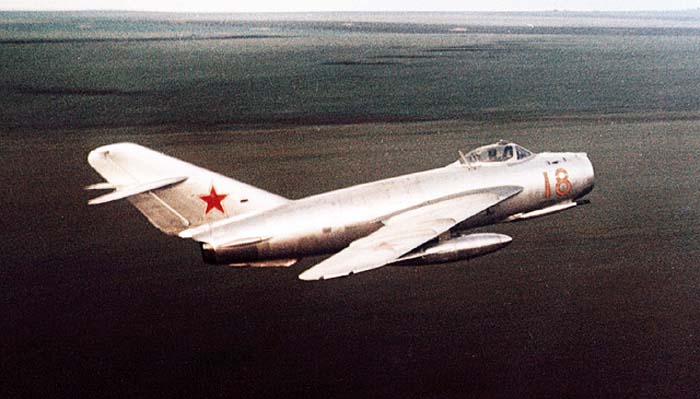

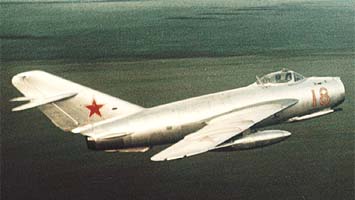

Серийный МиГ-17Ф

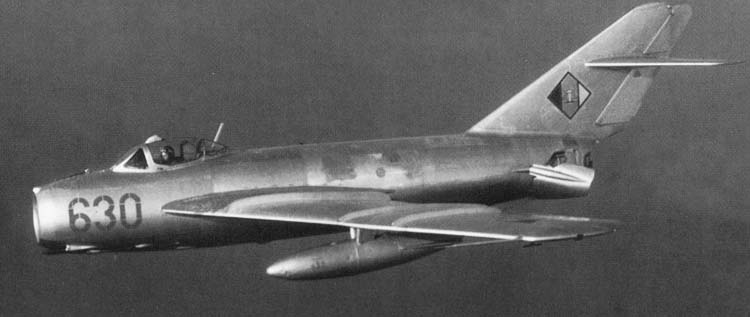

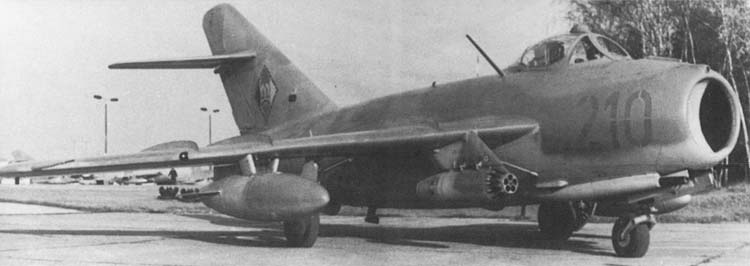

МиГ-17Ф ВВС ГДР

МиГ-17Ф ВВС ГДР

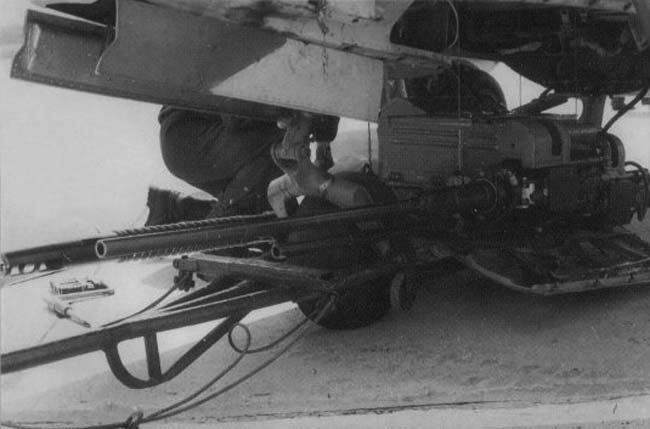

Вооружение МиГ-17Ф - две пушки HP-23

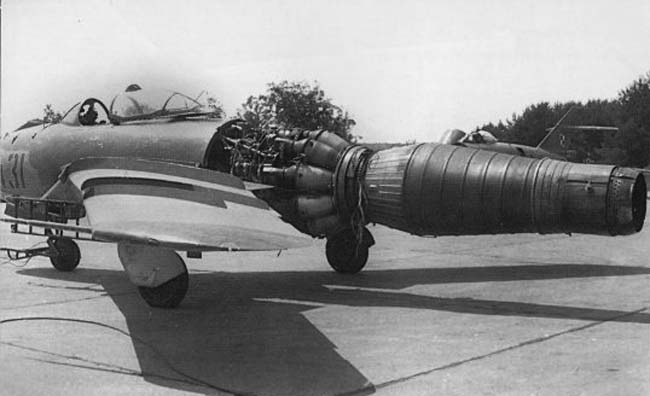

Установка двигателя ВК-1Ф на МиГ-17Ф

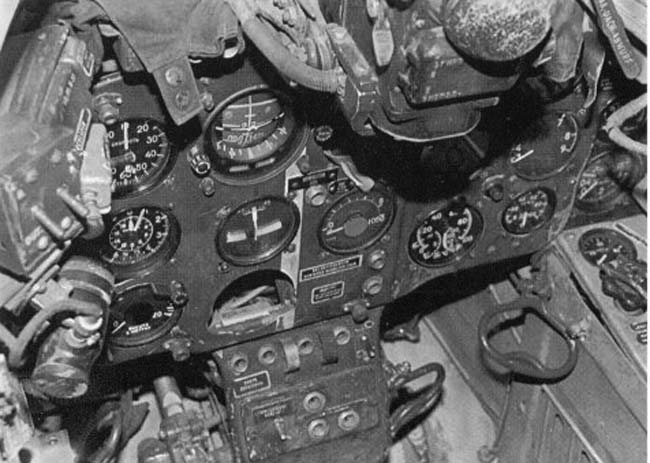

Кабина пилота МиГ-17Ф

Схемы:

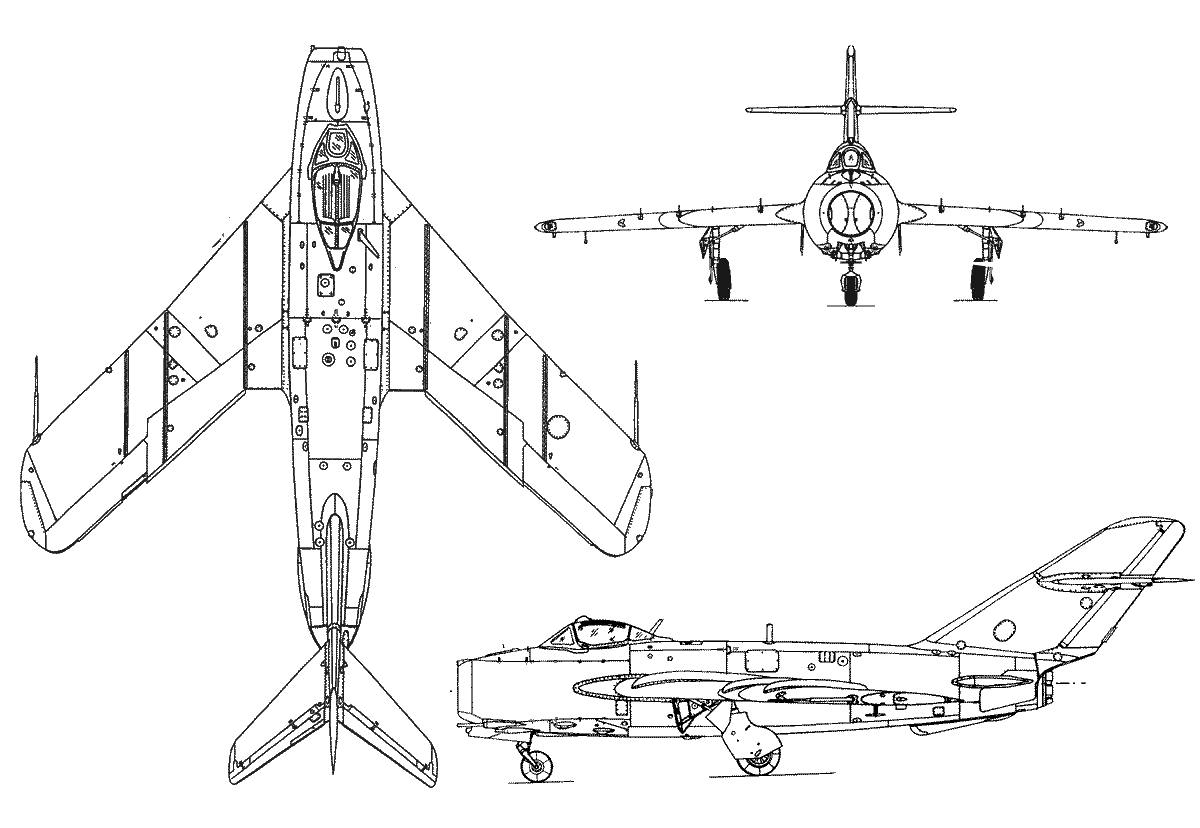

МиГ-17Ф

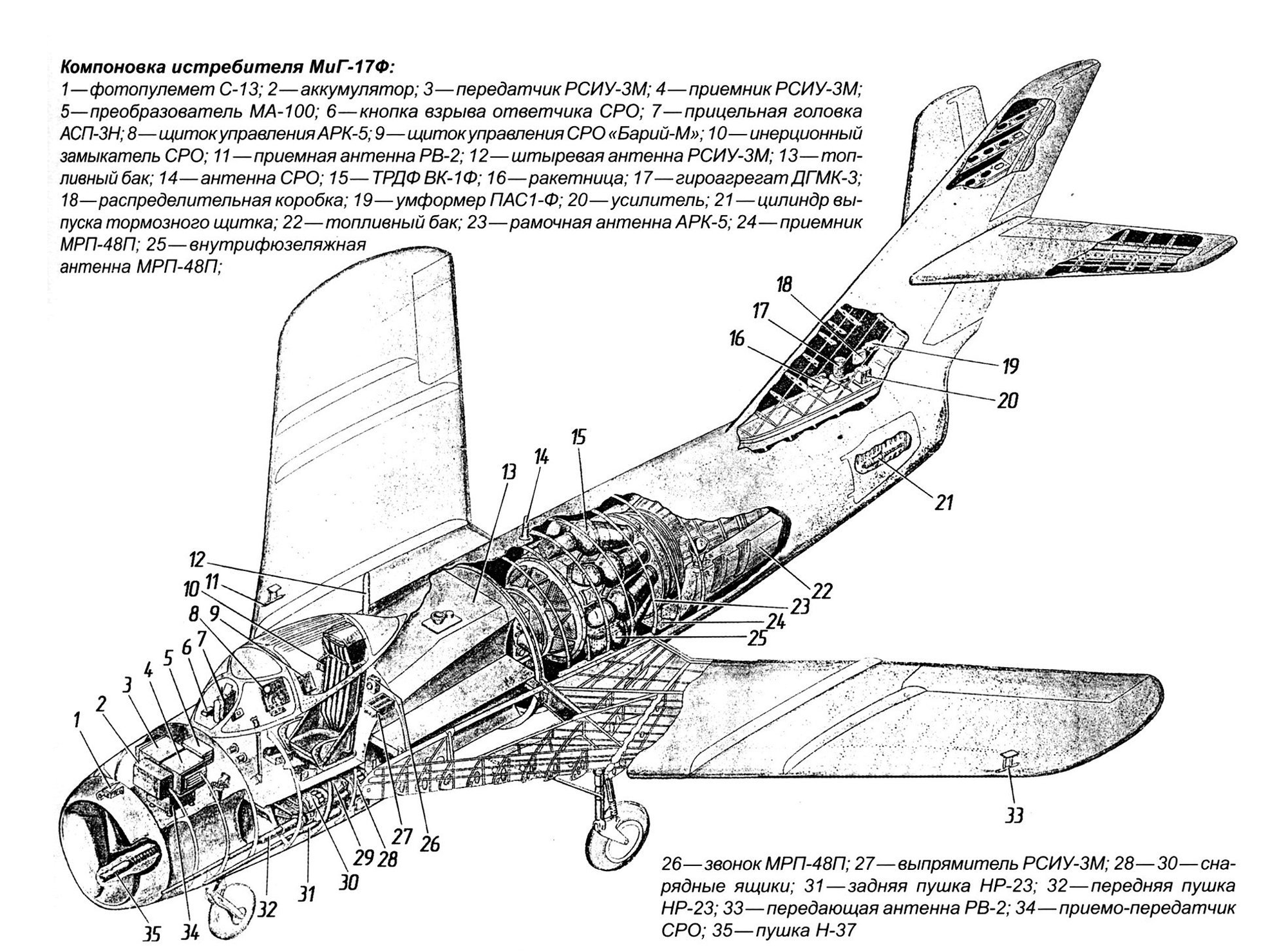

Компоновочная схема

Варианты окраски:

МиГ-17Ф ВВС СССР     (c) А. Юргенсон

МиГ-17Ф ВВС СССР      (c) А. Юргенсон

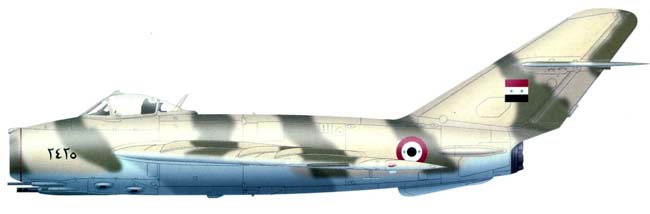

МиГ-17Ф ВВС Объединенной арабской республики    (c) А. Юргенсон

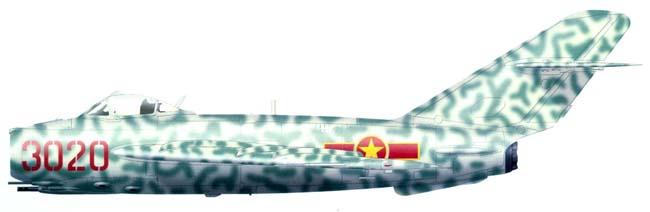

МиГ-17Ф ВВС Северного Вьетнама    (c) А. Юргенсон

МиГ-17Ф ВВС Уганды    (c) А. Юргенсон

МиГ-17Ф ВВС Алжира    (c) А. Юргенсон

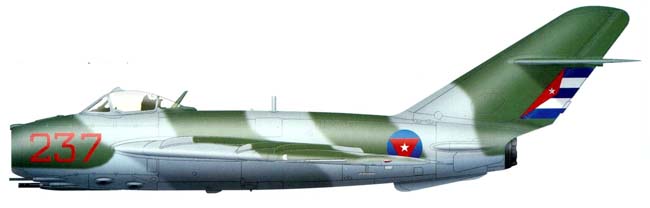

МиГ-17Ф ВВС Кубы    (c) А. Юргенсон
