   МиГ-17

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1952
Тип: Ударный истребитель
  ЛТХ     Доп. информация



В начале 50-х гг. в авиационных КБ стали уделять значительное внимание вооружению самолетов неуправляемыми ракетами (реактивными снарядами - по тогдашней терминологии) среднего и большого калибров. В качестве одного из вариантов предлагался истребитель СИ-5, переделанный из серийного МиГ-17 путем установки пусковых устройств под две НАР: ТРС-190 калибра 190 мм или С-21 калибра 210 мм. Пушечное вооружение сохранялось. Самолет оборудовался оптическим прицелом АСП-5Н и радиодальномером СРД-1М "Радаль-М". С-21 подвешивались на пусковых устройствах ПУ-21, а ТРС-190 размещались в трубах пусковых устройств ПУ-0-46. В середине 50-х гг. С-21 были запущены в массовое производство. Система вооружения получила обозначение АС-21, ею оснастили МиГ-17А и МиГ-17Ф, которые стали называться МиГ-17АС. При этом самолеты оборудовались ПУ-21, которые, как правило, размещались в местах крепления ПТБ. Балки с НАР могли устанавливаться также между подвесными баками и фюзеляжем. В этом варианте перед пуском необходимо было сбрасывать ПТБ.

В августе 1952 г. на серийный МиГ-17 установили два авиационных орудия ОРО-190 для стрельбы ТРС-190. Подвеска ОРО-190 производилась либо между фюзеляжем и ПТБ, либо вместо баков на специальных пилонах. Предусматривалось использование пусковых устройств с длинными и короткими стволами. На самолет установили автоматический прицел АП-2Р. Опытный самолет под обозначением СИ-19 проходил заводские, затем Государственные испытания, но в серийное производство не передавался.

В 1952 г. разработан эскизный проект МиГ-17 (СИ-15) - самолета, оборудованного пусковыми установками под 4 снаряда АРС-140-150. Разработка рабочих чертежей и изготовление производилась филиалом ОКБ-155 на заводе N21. В 1953 г. на заводе N21 оборудовано два самолета.

В 1953 г. на испытания вышел опытный самолет СИ-16, дополнительное вооружение которого состояло из двух восьмизарядных блоков ОРО-57 под 57-мм ракеты АРС-57 "Скворец". Блоки подвешивались на пилонах между шасси и ПТБ. Самолет оборудовался прицелом АП-57. Стрельба могла вестись одновременно из двух блоков. Самолет успешно прошел Госиспытания, и установка НАР была рекомендована в серию. В том же году на базе серийного МиГ-17 был создан еще один опытный самолет СИ-21, на котором отрабатывалось несколько вариантов дополнительного вооружения. В первом - две ракеты АРС-212(СИ-21) разместили на специальных консольных балках в корневых частях крыла. Во втором - те же НАР установили на балках в местах подвески ПТБ. В третьем (истребитель получил шифр СИ-21М) - вместо ПТБ разместили пусковые устройства АПУ-5 под АРС-212М. В 1954 г. для испытания ракет АРС-70 "Ласточка" был доработан серийный МиГ-17Ф. На специальных балках подвешивались два пятизарядных блока НАР. Летом 1959 г в ГК НИИ ВВС проводились очередные испытания МиГ-17Ф, доработанных для применения НАР и отличавшихся установкой двух специальных балок между основными стойками шасси и ПТБ. Этот вариант вооружения позволял нести: две 212-мм НАР типа С-1 (ТРС-212) и два 400-л ПТБ или два блока ОРО-57 и два таких же бака, или две С-1 и две бомбы ФАБ-250.

Кроме этих модификаций был еще выпущен МиГ-17 - оборудованный пусковыми установками Б-374 для стрельбы турбореактивными снарядами ТРС-85. Система вооружения предназначалась для борьбы с десантно-высадочными средствами и другими малыми кораблями противника, а также с подводными лодками, находящимися в надводном положении. Оборудование самолета МиГ-17 N1615328 под подвеску блочной реактивной установки Б-374 выполнено на заводе N81, в соответствии с ТТЗ ВМФ, утвержденным в марте 1954 г. Реактивная установка Б-374 состояла из двух пятиствольных блоков. В каждый ствол могло заряжаться по три снаряда ТРС-85. Общий боезапас - 30 снарядов. Блоки подвешивались на балки, установленные между основными стойками шасси и мостами ПТБ. Стрельба могла вестись только после сброса ПТБ как одиночными залпами, так и серией. Заводские испытания проводились в мае-июне 1955 г. После доработок, связанных с устранением дефектов, самолет в сентябре был предъявлен Институту N15 ВМФ на государственные испытания. Госиспытания проходили в период с 13 октября 1955 г. по 16 июня 1956 г. Применение самолета МиГ-17 вооруженного снарядами ТРС-85 было признано целесообразным, однако решение вопроса об оборудовании серийных машин было рекомендовано отложить до окончания госиспытаний реактивной установки и снарядов ТРС-85. Проведенные в последующем испытания реактивная система не выдержала по причине неустойчивости снаряда ТРС-85 при стрельбе на больших скоростях полета самолета МиГ-17. Дальнейшая доработка снаряда ТРС-85 без коренных изменений его конструкции была признана нецелесообразной.

На основании плана опытно-конструкторских работ на 1958 г. в ОКБ-155 разработана техническая документация, а заводом N21 произведено переоборудование самолета МиГ-17 N54210565 (помимо МиГ-15бис N2815311) в вариант истребителя-бомбардировщика. На самолете устанавливались две балки на крыльях между основными стойками шасси и мостами ПТБ. Предусматривались следующие варианты подвески:

  • 2 блока ОРО-57К со снарядами С-5К или С-5 (по 8 в каждом),

  • 2 пусковых установки ОРО-212К со снарядами С-1оф (ТРС-212).

Кроме того, на замки ПТБ могли подвешиваться не только топливные баки, но и авиабомбы калибром от 50 до 250 кг. Артиллерийское вооружение осталось без изменения. Управление стрельбой из пушек было выведено на нижнюю кнопку на ручке пилота, а пуск РС осуществлялся от верхней кнопки. Прицеливание при применении всех видов оружия выполнялось с помощью прицела АСП-3Н.

Заводские испытания самолетов не проводились, поэтому МиГ-17 вместе с МиГ-15бис были сразу предъявлены в ГК НИИ ВВС на госиспытания, которые проходили в период с 4 марта по 30 июня 1959 г. За это время на самолетах было выполнено 114 полетов. Самолеты успешно прошли испытания и рекомендовались в качестве эталонов для переоборудования самолетов, состоящих на вооружении истребительно-бомбардировочной авиации.

Предпринимались попытки оснастить НАР и перехватчики. Для этих целей во второй половине 1954 г. серийный МиГ-17ПФ (N 58210627) был переоборудован в опытный самолет СП-9. При этом вместо пушек на специальном лафете попарно справа и слева установили четыре автомата ЗП-6-Ш "Вихрь". Каждый из них вмещал по шесть НАР АРС-57 и позволял стрелять отдельными ракетами. Кроме того, вместо ПТБ на самолет подвесили восьмизарядные блоки с такими же НАР. При сохранении подвесных баков можно было устанавливать под крылом два пятизарядных блока с ракетами АРС-70. В серийное производство такая система вооружения не передавалась.

В середине 50-х гг. в структуре советских ВВС произошли изменения: была расформирована штурмовая авиация, а в мае 1957 г. началось формирование нового рода авиации - истребительно-бомбардировочной (ИБА). К этому времени все модификации МиГ-17 начали стремительно устаревать. Поэтому в 1960 г. дивизиям ИБА был передан ряд полков, вооруженных МиГ-17. При этом было усилено вооружение самолета: к трем пушкам добавились НАР либо бомбы калибром до 250 кг. При действиях по наземным целям широко применялось бомбометание с горизонтального полета, пикирования и кабрирования, стрельба из пушек и НАРами после выполнения боевого разворота, полупетли, петли Нестерова. Тактика нанесения ударов по наземным целям была в основном аналогична принятой для штурмовиков на базе МиГ-15бис. Изменилась лишь скорость ввода истребителя в маневр: она возросла с 800 до 870 км/ч.




 ЛТХ:
Модификация   МиГ-17Ф
Размах крыла, м   9,60
Длина самолета, м   11,264
Высота самолета, м   3,80
Площадь крыла, м2   22,60
Масса, кг
  пустого самолета, кг   3798
  нормальная взлетная   5200
  максимальная взлетная   5930
  топлива,   1173
Тип двигателя   1 ТРД ОКБ В.Я.Климова ВК-1А
Максимальная тяга, кгс   1 х 2700
Максимальная скорость, км/ч:
  у земли   1060
  на высоте   1114
Практическая дальность, км:   1295
Практический потолок, м:   15600
Макс. эксплуатационная перегрузка   8
Экипаж, чел   1
Вооружение:   две пушки HP-23 (2х80 патронов).


 Доп. информация :


  Фотографии:

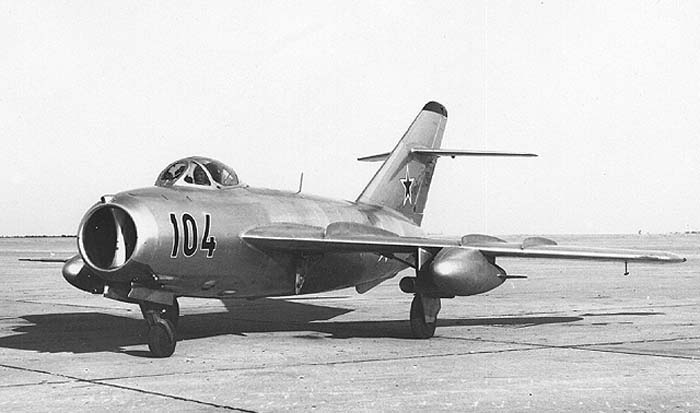

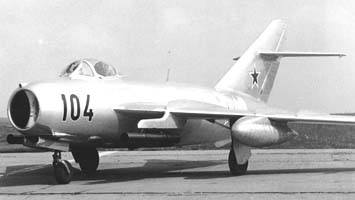

 МиГ-17 в варианте истребителя-бомбардировщика

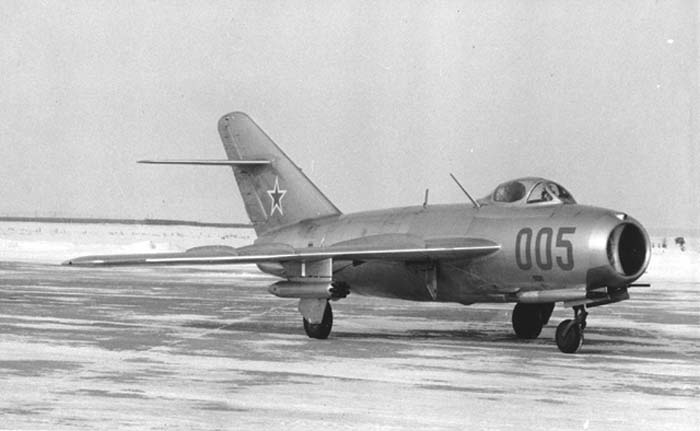

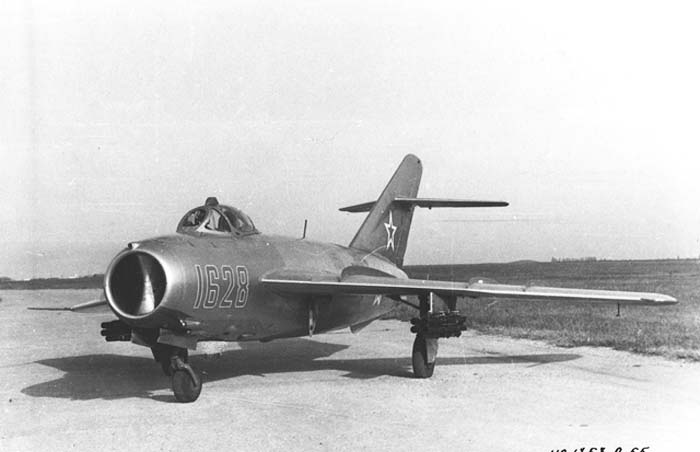

 МиГ-17 оборудованный пусковыми установками Б-374

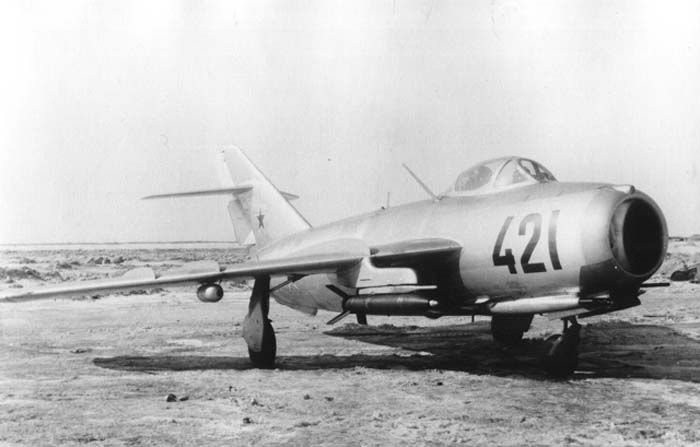

 МиГ-17 (СИ-16)

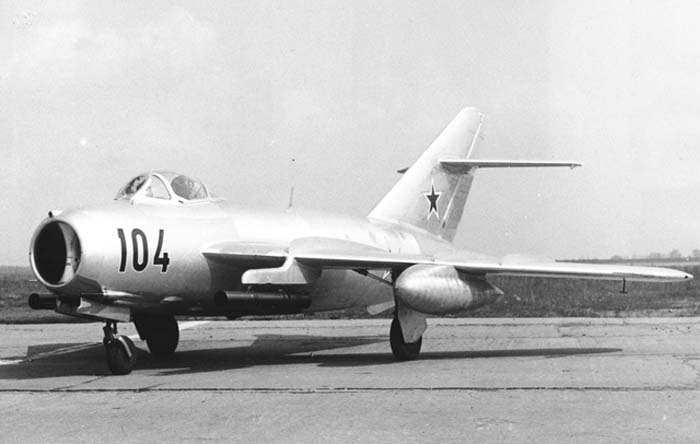

 МиГ-17 (СИ-19) оборудованный пусковыми установками ОРО-190
 МиГ-17 (СИ-19) оборудованный пусковыми установками ОРО-190

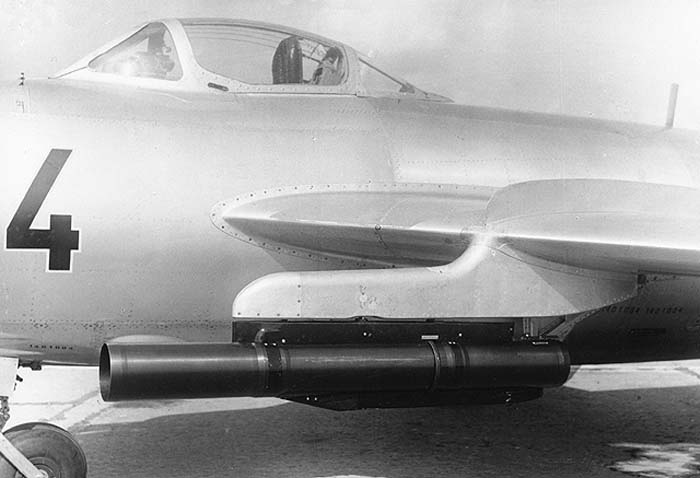

 Пусковая установка ОРО-190 на МиГ-17 (СИ-19)

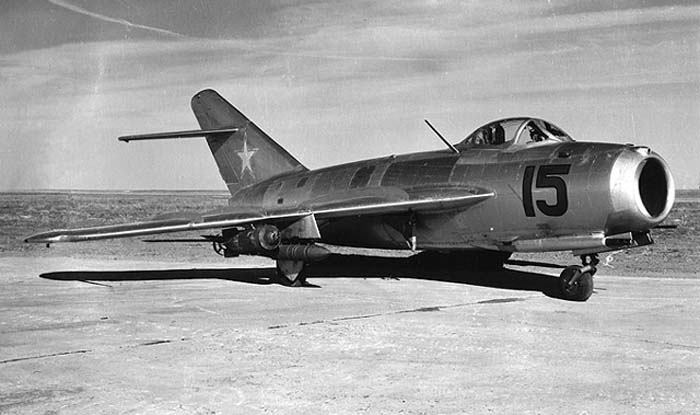

 МиГ-17АС (СИ-21) оборудованный авиационной реактивной системой АС-21

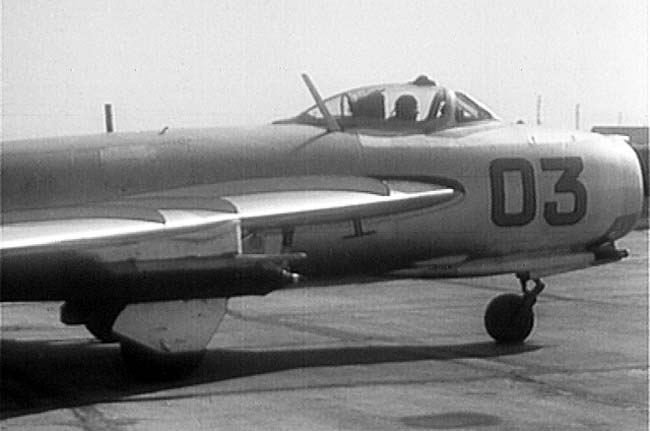

 МиГ-17 (СИ-21М) оборудованный установками под два снаряда АРС-212М







Список источников:

Крылья России. История и самолеты ОКБ "МиГ"
Авиация и Время. Ефим Гордон. В тени старшего брата
Крылья Родины. Николай Якубович. 17-й из рода "МиГов"
Авиаколлекция ТМ. Николай Якубович. Истребитель МиГ-17
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
История конструкций самолетов в СССР 1951-1965гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
