   МиГ-17 (СИ-10)

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1953
Тип: Фронтовой истребитель
  ЛТХ     Доп. информация

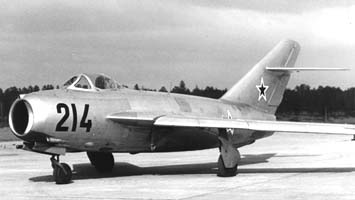

МиГ-17 (СИ-10) - самолет МиГ-17 с новым крылом, оборудованным предкрылками и закрылками, и управляемым стабилизатором. Самолет закончен в производстве и отправлен на заводские летные испытания 10 ноября 1952 г. Крыло СИ-10 оснащалось автоматическими 4-секционными предкрылками, занимающими 67% размаха (угол отклонения 12 град), закрылками новой конструкции и интерцепторами на нижней поверхности крыла, кинематически связанными с элеронами. Аэродинамические гребни на крыле отсутствовали. Начало испытаний задержалось до января 1953 г. по причине отсутствия заключения ЦАГИ. С 17 февраля по 25 апреля 1953 г. самолет проходил летные исследования (летчик-испытатель С. Амет-хан, ведущий инженер Ю.И. Королев).

В IV квартале 1953 г. СИ-10 оборудовали управляемым в полете стабилизатором (руль высоты сохранился, диапазон отклонения стабилизатора -5 град....+3 град.) и необратимой бустерной системой управления. В 1954-1955 г.г. на самолете проводились испытания управляемого стабилизатора (летчик-испытатель Г.А. Седов). В июне-июле 1955 г. СИ-10 проходил государственные испытания в ГК НИИ ВВС, которые показали, что управляемый стабилизатор и интерцепторы существенно улучшили управляемость и маневренность самолета (особенно на больших скоростях и высотах).






 ЛТХ:
Модификация   МиГ-17 (СИ-10)
Размах крыла, м   9,60
Длина самолета, м   11,264
Высота самолета, м   3,80
Площадь крыла, м2   22,60
Масса, кг
  пустого самолета, кг   3798
  нормальная взлетная   5200
  максимальная взлетная   5930
  топлива,   1173
Тип двигателя   1 ТРД ОКБ В.Я.Климова ВК-1А
Максимальная тяга, кгс   1 х 2700
Максимальная скорость, км/ч:
  у земли   1060
  на высоте   1114
Практическая дальность, км:   1295
Практический потолок, м:   15600
Макс. эксплуатационная перегрузка   8
Экипаж, чел   1
Вооружение:   одна пушка Н-37Д (40 патронов) и 2 пушки HP-23 (2х80 патронов).
 На двух балочных бомбодержателях Д4-50, смонтированных в профиле крыла, могут подвешиваться бомбы калибра 50-100 кг или ПТБ емкостью 400 л.


 Доп. информация :


  Фотографии:

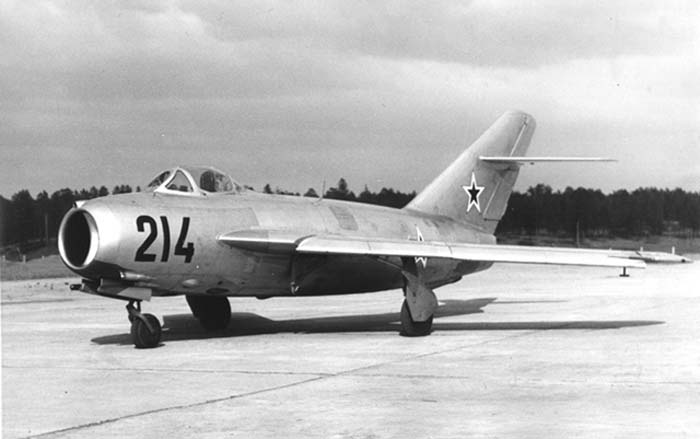

 МиГ-17 (СИ-10)

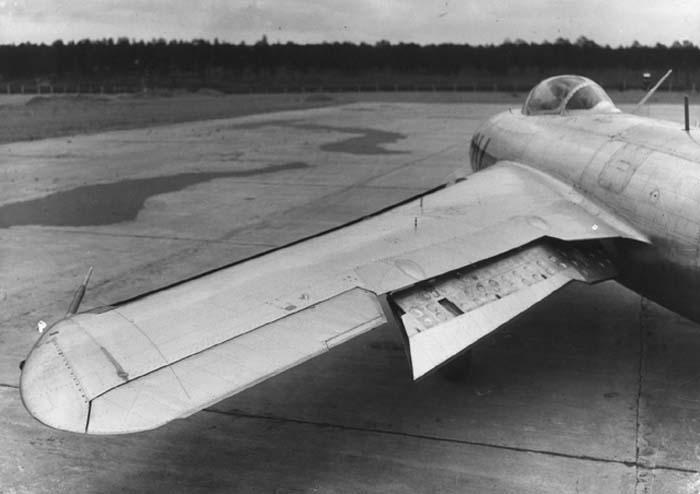

 МиГ-17 (СИ-10)

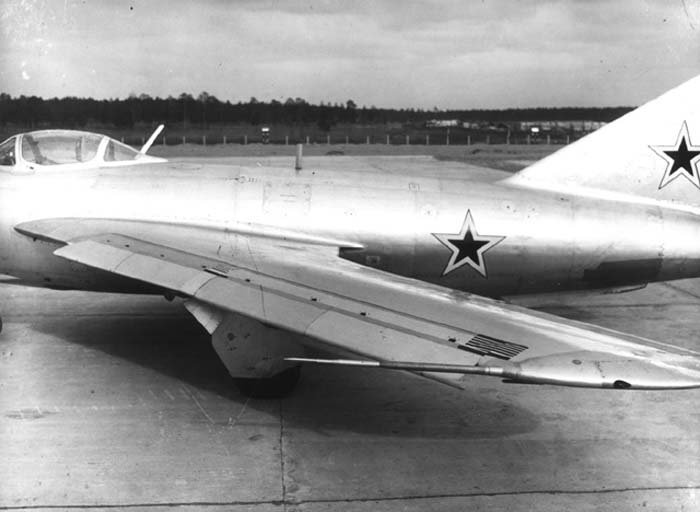

 МиГ-17 (СИ-10)







Список источников:

Крылья России. История и самолеты ОКБ "МиГ"
Авиация и Время. Ефим Гордон. В тени старшего брата
Крылья Родины. Николай Якубович. 17-й из рода "МиГов"
Авиаколлекция ТМ. Николай Якубович. Истребитель МиГ-17
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
История конструкций самолетов в СССР 1951-1965гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
