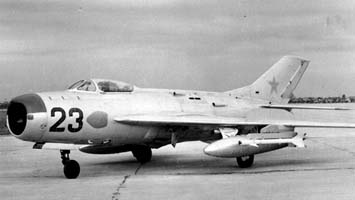

МиГ-19ПТ (СМ-7/2Т) - истребитель-перехватчик, оборудованный двумя управляемыми ракетами К-13Р (Р-3С). В целях расширения
боевых возможностей МиГ-19П, находящихся на вооружении ВВС и ПВО, в ОКБ-155
один истребитель-перехватчик МиГ-19П был оборудован управляемыми ракетами
К-13. Самолет сдан заказчику в III квартале 1963 г. В 1964 г. проведены
летные испытания, закончившиеся положительными результатами. Подвеска ракет
производилась под крылом при помощи АПУ-3С на замки Д3-57, которые
закреплялись в специальных выносных балочных держателях. В связи с
установкой системы самонаведения ракет, доработана электросхема управления
вооружением. При этом цепи питания, пуска и контроля в основном выполнены
так же, как на самолете МиГ-21Ф-13. Система управления позволяла производить
пуск ракет залпом и одиночно, а также производить аварийный пуск вне
зависимости от готовности ракет к пуску или их аварийный сброс вместе с АПУ.
ЛТХ: |
|
|
Модификация |
МиГ-19ПТ |
Размах крыла, м |
9.00 |
Длина, м |
13.02 |
Высота, м |
3.89 |
Площадь крыла, м2 |
25.00 |
Масса, кг |
|
пустого самолета |
5673 |
максимальная взлетная |
7730 |
топлива |
1800 |
Тип двигателя |
2 ТРД РД-9Б |
Тяга, кгс |
2 х 3250 |
Максимальная скорость, км/ч |
1432 |
Практическая дальность, км |
|
нормальная |
1290 |
с ПТБ |
1520 |
Скороподъемность, м/мин |
3333 |
Практический потолок, м |
17250 |
Макс. эксплуатационная перегрузка |
8 |
Экипаж, чел |
1 |
Вооружение: |
две 30-мм пушки НР-30 (боезапас по 70 патронов) две УРВВ Р-3С |
Доп. информация : |
|
|
Фотографии:
|

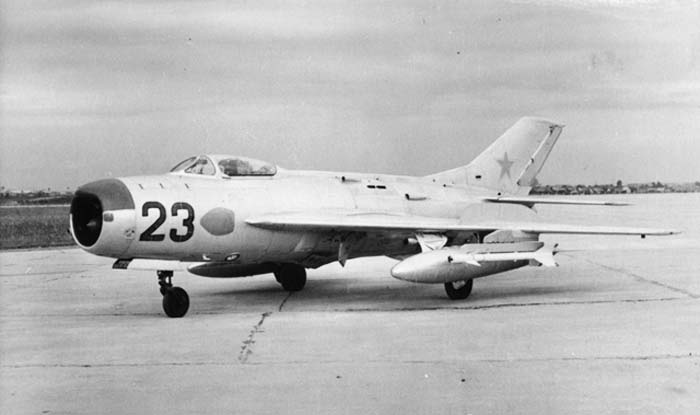

МиГ-19ПТ |
|
