   МиГ-21ПФС(ПФМ)

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1962
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



МиГ-21ПФС, ПФМ - серийный истребитель с улучшенными взлетно-посадочными характеристиками за счет применения системы сдува пограничного слоя (СПС) с закрылка и стартовых пороховых ускорителей СПРД-99.

В соответствии с мартовским 1960 года постановлением правительства конструкторским бюро Туманского и Мецхваришвили поручили разработку двигателя Р11Ф-300 с отбором воздуха от компрессора. Спустя два года завершились доводочные работы по двигателям РПФС-300 тягой 5750 кгс и Р-11Ф2С-300 тягой 6200 кгс. В 1962 году на МиГ-21ПФ (серийный No. 76210103, 76210101) исследовали систему сдува пограничного слоя (СПС). Система СПС обеспечивала уменьшение посадочной скорости самолета за счет увеличения подъемной силы крыла, достигаемого эффективностью закрылка с которого сдувается пограничный слой.

Было изменено и расположение контейнера тормозного парашюта, который теперь размещался в основании киля над хвостовым обтекателем сопла двигателя. Это позволило производить выпуск парашюта не при касании земли колесами, как это было при нижнем расположении, а на выравнивании при приближении колес к земле на расстояние 0,5-1 м. Применении системы сдува пограничного слоя и парашютно-тормозной системы увеличенной площади (парашют ПТ-5282-62 имеет площадь 19 м², у парашюта нижнего расположения ПТ- 6152-59 площадь составляет 16 м²) позволили сократить длину пробега в среднем до 480м, а посадочную скорость до 240 км/ч.

Для сокращения длины разбега была предусмотрена установка под углом 48º к плоскости симметрии самолета двух стартовых ускорителей СПРД-99 (изделие 314-II) с тягой по 2500 кГс каждый. Которые подвешивались на специальных замках с левого и правого борта в нижней части фюзеляжа. Модернизированный подобным образом истребитель был запущен в серию под обозначением (Е-7СПС, тип-94) МиГ-21ПФС. Однако в связи с нехваткой двигателей 37Ф2С на части серийных самолетов устанавливался двигатель 37Ф2, соответственно система СПС на этих машинах была отключена. Закрылки отклонялись на 25º. Демонтированные агрегаты и детали системы СПС консервировались и укладывались в одиночный комплект запасных частей данного самолета.

В процессе производства МиГ-21ПФС постоянно совершенствовался. Так с самолета No. 940709,940724, 940725 и с 940912 устанавливалось переднее колесо КТ-102 с шинами типоразмера 500Х180А и дисковым тормозом вместо колеса КТ-38 с камерными тормозами. В связи с этим усилена правая щека вилки передней стойки, изменен монтаж воздушной и электрической проводки и изменена схема электроблокировки растормаживания колес в случае появления "юза". Растормаживается только "заюзившее" колесо.

После отработка на МиГ-21ПФ No.76210725, с машины No. 941021 по 941025, с No. 941116 по 941125, с No. 941211 по 941225 и с No. 941301 для улучшения путевой устойчивости установлен киль увеличенной площади 5,2 м² и несколько изменена его конструкция.

Еще одним серьезным нововведением было внедрение катапультного кресла СК-3 (КМ-1) и фонаря с неподвижным козырьком и открытием створки на правую сторону, которые устанавливались с машины No. 941221 по 941225 и с No. 941314.

В связи с установкой сидения СК-3 (КМ-1) произведены следующее изменения: введены новые бескаркасные пульты кабины, комплект кислородного оборудования ККО-3 заменен на ККО-5, кран ПВД с левого пульта перенесен за правый верхний щиток доски приборов, прицел ПКИ установлен на дужке козырька, пульт контроля изделия 830М снят с левого пульта и установлен над правым верхним щитком кабины

Катапультное кресло КМ-1 обеспечивает спасение летчика с нулевой высоты при скоростях от 130 км/ч на разбеге и пробеге и 1200 км/ч в горизонтальном полете. Снаряжение летчика для высотных полетов состояло из высотно-компенсирующего костюма ВКК-6, парашютного кислородного прибора КП-27М, гермошлема ГШ-6, защитного шлема ЗШ-3 с кислородной маской КМ-32 и вентилируемого костюма ВК-3. В состав кислородного оборудования ККО-3 (на самолетах с креслом СК-1) входит высотно-компенсирующий костюм ВКК-4П, ВКК-3М, герметический шлем ГШ-4МС, парашютный кислородный прибор КП-27М, противоперегрузочный костюм ППК-1.

Установлен генератор переменного тока ГО4П44 вместо генератора СГО-8 с машины No. 94МА24. на фонарях, откидывающихся в бок, установлены замки с фиксаторами, исключающими боковые смещения фонаря с No. 94АТ01.

Установлен радиовысотомер РВ-УМ, в связи с чем изменяются установки станций: АРК-10, изделия 2000, РСИУ-5, РП-21М, изделия 40, изделия 023М. изменена компоновка переднего отсека и компоновка приборов среднего щитка. Установлен радиовысотомер АРК-10 с системой измерения дальности. На доске приборов установлен счетчик дальности. Блок ЗДВ-30 станции "Лазурь" перенесен из кабины в передний отсек для обеспечения установки счетчика ИСА в кабине с No. 94АЧ01 по 94АЧ03 и с No. 94МС01.

Установлено изделие 830М (РП-21М) вместо изделия 830 (РП-21), в связи с чем снята лампа "прицеливания по внешнему кольцу" с No. 941123.

Для безопасного отделения изделий 314-II (СПРД-99) от самолета при сбросе на изделии 314-II и фюзеляже введены упоры. На изделии 314-II аэродинамические пластины смещены назад с No. 941601.

Для расширения тактико-технических характеристик МиГ-21ПФС на основании приказа МАП от 12 марта 1966 года началась доработка истребителя, призванная обеспечить возможность его вооружения двумя ракетами Х-66 класса "воздух-поверхность". Комплекс требовалось предъявить заказчику на испытания в июле того же года, но работа затянулась, и полеты начались в сентябре. Ракета со стартовым весом 278 кг и 103-кг боевой частью имела дальность (в зависимости от режима полета самолета-носителя) от 3 до 10 км и запускалась на высотах от 500 до 5000 м. Пуски опытных ракет выполнили летчики-испытатели промышленности М.М. Комаров, П.М. Остапенко, А.Г. Фастовец и ГНИКИ ВВС Г.А. Горовой, B.C. Котлов, В.Г. Плюшкин и М.И. Бобровицкий. в 1968 году Х-66 поступила на вооружение фронтовой авиации, где под нее дорабатывались истребители МиГ-21ПФС

В литературе по истории МиГ-21 часто бытует ошибочное мнение, что МиГ-21ПФС и Миг-21ПФМ это совершенно разные модификации самолетов. Многие исследователи продолжают спорить, когда ПФС превратился в ПФМ? Одни утверждают, что с установкой кресла КМ и соответственно с изменением фонаря кабины, другие с установкой киля увеличенной площади, появления буквенной и цифровой нумерации в обозначении серий, установкой модернизированной РЛС и т.д. МиГ-21ПФС и МиГ-21ПФМ – это один и тот же самолет и свое новое обозначение МиГ-21ПФМ он получил уже после 1966-67 года (когда серийный выпуск Е-7СПС для советских ВВС был прекращен). Можно с уверенностью сказать превращение ПФС в ПФМ произошло – в процессе его эксплуатации. Не найдено ни одного документа (до 1966 года) где имелось бы обозначение самолета как МиГ-21ПФМ. С момента своего появления 1963 г. самолет имеет обозначение Е-7 (тип-94), оборудованный системой СПС и СПРД. Уже после на книгах технических описаний Е-7СПС карандашом была сделана надпись МиГ-21ПФМ.

МиГ-21ПФМ стал последним из семейства "двадцатьпервых", на которых летала пилотажная группа военных летчиков из подмосковной Кубинки. На последующих модификациях машины большой накладной бак затенял вертикальное оперение и ухудшал маневренные характеристики истребителя.

В процессе эксплуатации МиГ-21ПФС/ПФМ заменялись более совершенными самолетами, а не выработавшие свой ресурс перехватчики передавались в истребительно-бомбардировочные полки. Так, например, бывшие перехватчики МиГ-21ПФМ (около 30 машин), входившие в состав 136-го авиаполка истребителей-бомбардировщиков и 50-го отдельного смешанного авиаполка, участвовали в боевых действиях в Афганистане. Они выполняли задачи подавления объектов ПВО, наносили удары по наземным целям противника (обычно двумя осколочно-фугасными авиабомбами ОФАБ-250).

Комплектация экспортных самолетов осуществлялась в зависимости от страны импортера. Так, из состава вооружения самолетов МиГ-21ПФ и ПФМ поставляемых в страны народной демократии (вариант "А"), были исключены неуправляемые реактивные снаряды С-24 и зажигательные баки, а из оборудования СРЗО-2 исключена приставка "Заря".

Часть самолетов МиГ-2ПФ/ПФМ, снятых с эксплуатации, переделывали в мишени М-21, предназначенные как для тренировки расчетов зенитно-ракетных комплексов, так и для испытаний новых средств ПВО.

МиГ-21ПФС/ПФМ серийно строился с 1963-1966 г. в Горьком и в 1966-1968 в Москве на экспорт.





 ЛТХ:
Модификация   МиГ-21ПФМ
Размах крыла, м   7.15
Длина, м   14.10
Высота, м   4.71
Площадь крыла, м2   23.00
  пустого самолета
  нормальная взлетная   7820
  максимальная взлетная   9120
  топлива   2200
Тип двигателя   1 ТРДФ Р-11Ф2С-300
Тяга, кгс   1 х 6175
Максимальная скорость , км/ч
  на высоте   2230
  у земли   1300
Практическая дальность, км
  без ПТБ   1300
  с ПТБ   1670
Практический потолок, м   19000
Макс. эксплуатационная перегрузка   8
Экипаж   1
Вооружение:   23-мм пушка ГШ-23Л
 четыре УР К-13 или Р-ЗС или РС-2УС
 контейнер с 23-мм пушкой ГШ-23 или ПУ НАР С-24
 УР Х-66


 Доп. информация :


  Чертеж "Микоян,Гуревич МиГ-21 (3)"

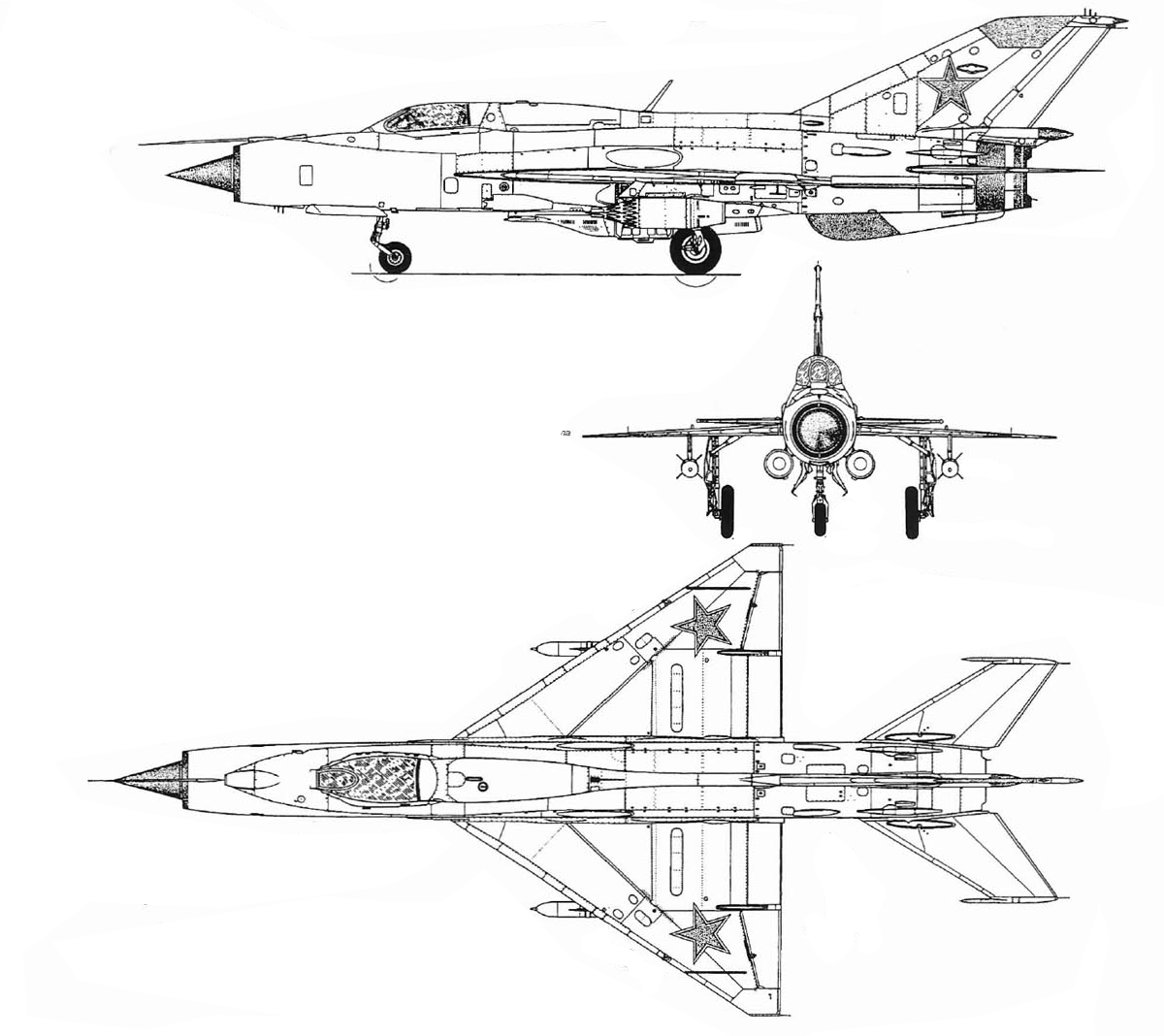

  Чертеж "Микоян,Гуревич МиГ-21ПФМ"
  Фотографии:

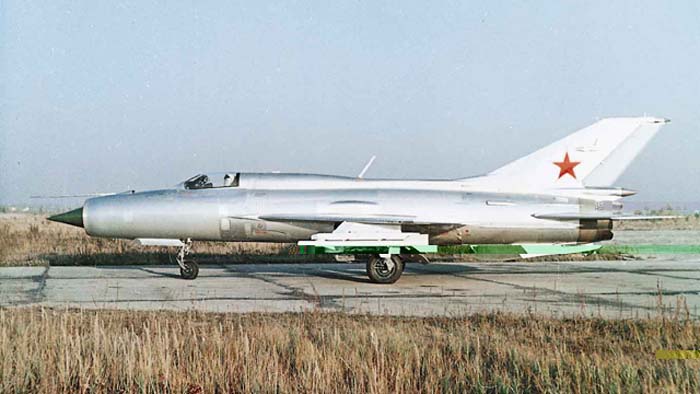

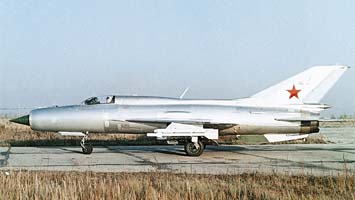

 МиГ-21ПФС (Е-7СПС)

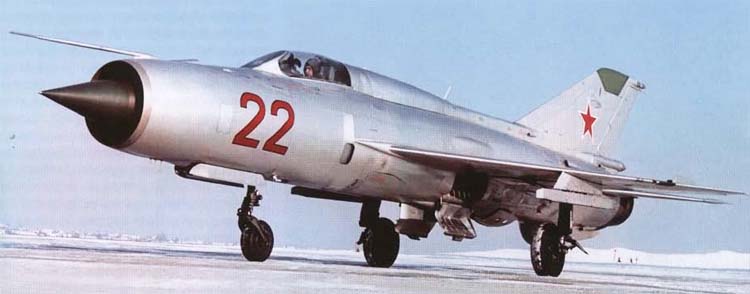

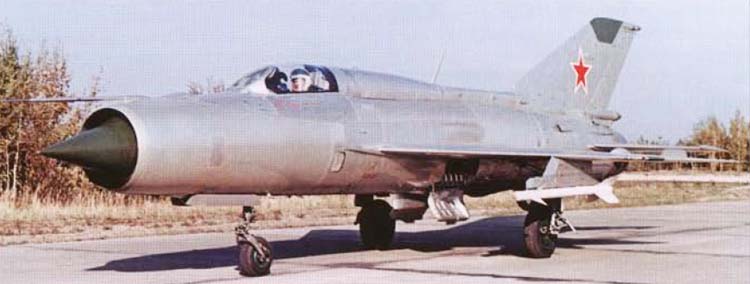

 МиГ-21ПФС
 МиГ-21ПФМ первых серий

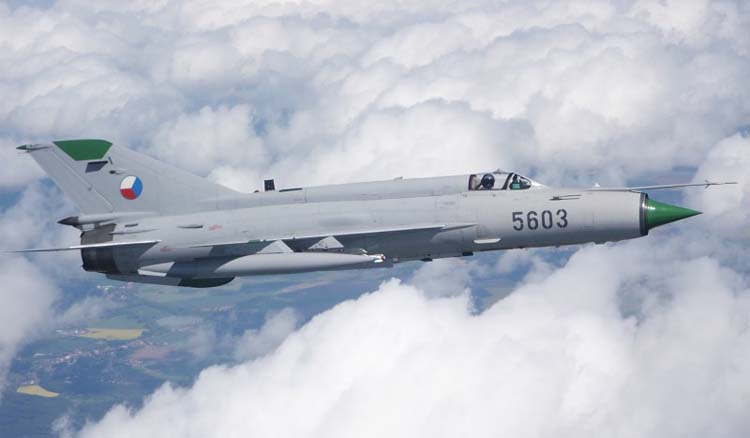

 МиГ-21ПФС ВВС Чехословакии

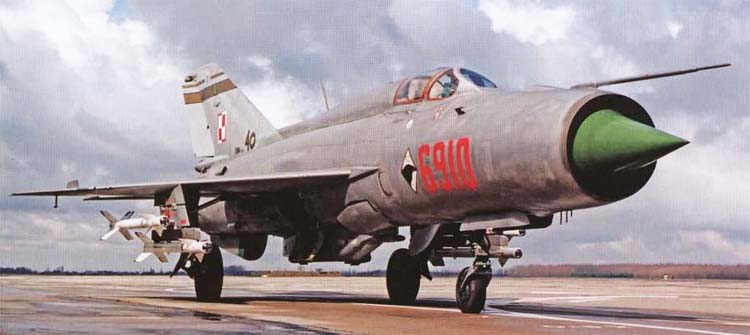

 МиГ-21ПФМ ВВС Польши    (c) Waclav Holys

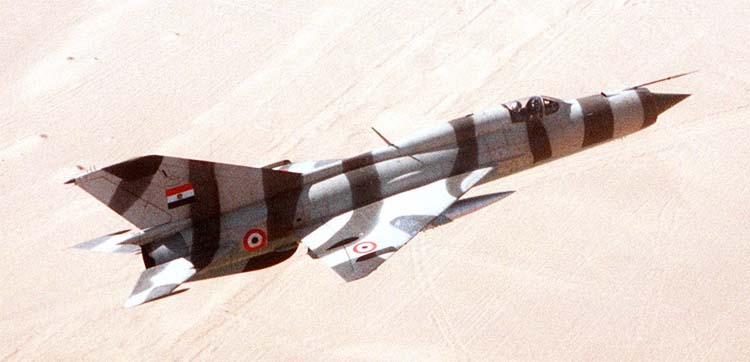

 МиГ-21ПФС ВВС Египта

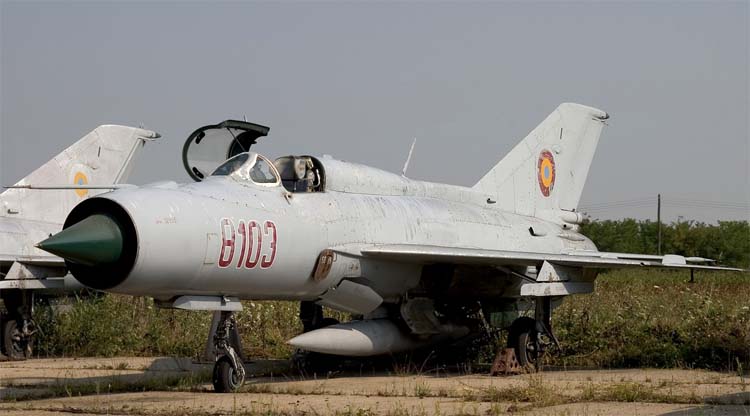

 МиГ-21ПФМА ВВС Румынии   (c) Chris Lofting

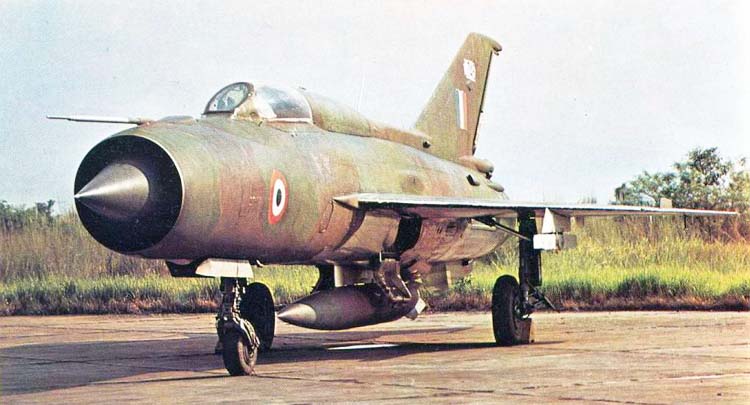

 МиГ-21ФЛ ВВС Индии   (c) IAF

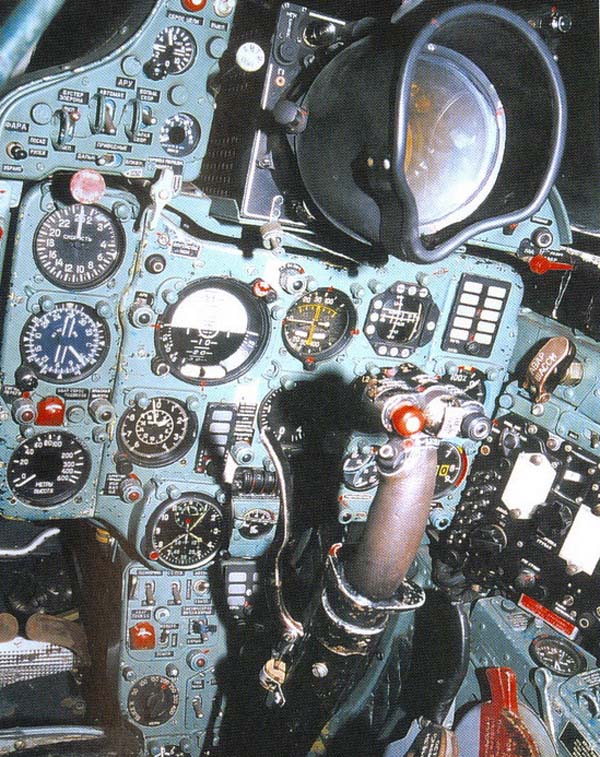

 Приборная панель пилота МиГ-21ПФ

  Схемы:

 МиГ-21ПФМ

  Варианты окраски:

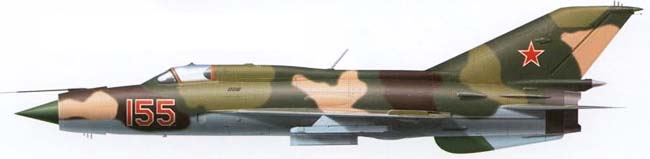

 МиГ-21ПФМ ВВС СССР (Кубинка)

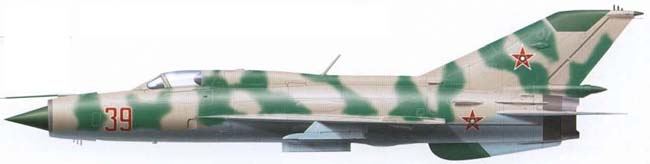

 МиГ-21ПФМ ВВС СССР
 МиГ-21ПФМ  ВВС ГДР
 МиГ-21ПФМ  ВВС Вьетнама
 МиГ-21ПФМ  ВВС Болгарии

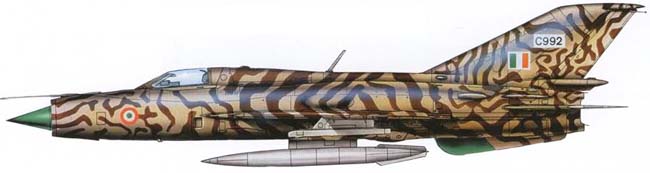

 МиГ-21ФЛ  ВВС Индии
