   МиГ-23БН

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1973
Тип: Истребитель-бомбардировщик
  ЛТХ     Доп. информация



В начале 70-х МКБ "Союз" довел свой двигатель Р29-300 и его производство развернули на Московском заводе "Красный Октябрь" (до 1963 года - завод No.500). В послевоенные годы завод выпускал турбореактивные двигатели ВК-1 для МиГ-15бис и МиГ-17, РПФ-300 для истребителей МиГ-21, а затем - Р27Ф2-300 для МиГ-23. Заводское КБ приказом МАП No.175 от 30 апреля 1966 года было переименовано в ТМКБ "Союз", а его главным конструктором стал К.Р.Хачатуров. Новому КБ передали для доводки и совершенствования все материалы по семейству двигателей Р29-300, проектированием которых занимались в КБ-300 под руководством С.К.Туманского. Для увеличения выпуска производство Р29-300 наладили также на Уфимском моторостроительном заводе.

Двигатель Р29-300 получил новый 11-и ступенчатый компрессор увеличенного диаметра с измененным профилем лопаток 1-й и 2-й ступеней, что обеспечило увеличение степени сжатия до 13,1 и расхода воздуха до 110 кг/с. Для повышения надежности турбины, лопатки соплового аппарата 1-й ступени получили конвективно-пленочное охлаждение, за счет чего рабочая температура газов перед турбиной была повышена до 1423° К. Удельный расход топлива на полной форсажной тяге, достигшей 12500 кгс, удалось снизить - по сравнению с 2,10 кг/кгс-ч у Р-27Ф2М-300 он составил 2,0 кг/кгс-ч. На "максимале" удельный расход ровнялся 0,95 кг/кгс-ч, ощутимо уступая "продвинутому" АЛ-21 Ф-3, у которого этот параметр был существенно ниже - 0,88 кг/кгс-ч. Однако двигатели "Союза" производились серийно на двух заводах ("Красный Октябрь" в Москве и Запорожский моторостроительный завод, бывший. No. 29) и имелись в наличии. Они уже использовались на истребителях МиГ-23М, а давнее и налаженное партнерство двух КБ позволяло рассчитывать на оперативность доводки силовой установки.

В пользу Р29-300 была его менее сложная и дорогая в производстве и обслуживании конструкция с большим ресурсом, а преемственность схемы облегчала освоение двигателя, как промышленностью, так и эксплуатирующим организациям. В расчет принимался также конъюнктурный интерес: АЛ-21Ф-3 в те годы считался секретным и не подлежал поставкам в большинство зарубежных стран, в то время как новый МиГ предполагался к широкому экспорту и заказчик получал пару унифицированных машин - 23-й истребитель и ударный самолет (забегая вперед, скажем, что это предложение себя полностью оправдало). Большинство остальных "паспортных данных" АЛ-21Ф-3 и Р29-300 были близкими, хотя последний отличался большим диаметром за счет более объемистой форсажной камеры - 912 мм против 885 мм и был почти на 100 кг тяжелее.

С учетом особенностей истребителя-бомбардировщика, большинство полетов выполняющего на дозвуковой скорости и низких высотах, в конструкцию двигателя внесли изменения. Модификация Р29Б-300 ("бомбардировочный") была оснащена небольшой форкамерой с укороченным реактивным соплом взамен прежнего всережимного. Форсажная тяга уменьшилась почти на тонну, составив 11500 кгс, за счет чего улучшалась экономичность, и удельный расход топлива на полном форсаже снизился до 1,80 кг/кгс-ч (меньше, чем у АЛ-21Ф-3 где он составлял 1,86 кг/кгс-ч). При крейсерской тяге в 4200 кгс расход топлива составлял 0,78 кг/кгс-ч, что мало отличалось от соответствующего параметра АЛ-21 Ф-3 (0,76 кг/кгс-ч).

Истребитель-бомбардировщик имел хорошо зарекомендовавшее себя крыло с отклоняющимся носком и включал ряд новшеств конструкции, соответствовавших накопленным в производстве изменениям по сериям МиГ-23. В первую очередь, это относилось к узлам из высокопрочной стали ВНС-2, технологии обработки и сварки которых нуждались в совершенствовании. Дорабатывалась конструкция центрального бака-отсека No.2, как наиболее нагруженного и ответственного агрегата планера. Его производство, требовавшее множества сложных и специфичных техпроцессов и оснастки, было организовано на Тушинском машиностроительном заводе (ТМЗ), имевшем известный опыт работ со стальными конструкциями и сваркой. На ТМЗ собирались опытные образцы сверхзвукового бомбардировщика 1-4 ОКБ П.О.Сухого, имевшего цельносварную конструкцию с широким использованием стали и титана. Полученный опыт и технологии сварки конструкционных сталей были использован при освоении сварных секций фюзеляжа МиГ-23. Получившим задание директору ТМЗ С.А. Звереву и главному инженеру А.В.Потапову досталась нелегкая работа: дело шло трудно, потребовалось пересматривать и улучшать техпроцессы обработки и сварки агрегатов, а все выпущенные силовые отсеки проходили обязательный рентген-контроль. На ТМЗ попытались внедрить изготовление сварных отсеков МиГ-23 из титана, но технологически сложный материал не дал удовлетворительных результатов. Сварная титановая конструкция под нагрузкой поражалась трещинами еще сильнее, и единственными титановыми деталями остались хвостовой шпангоут и прикрывавший сопло хвостовой кок, сваренный из листового титана. При сварке деталей из титана наблюдалось также "наводораживание ", что приводило к потере прочности и герметичности сварного шва. В результате терялась прочность конструкции. Сварку баков из ВНС-2 в конце концов освоили и на заводе "Знамя труда". Сейчас в заводском музее стоит центральная бак-секция МиГ-23, первая из изготовленных на заводе, которая успешно прошла военприемку.

Самолет получил модернизированную прицельную систему "Сокол-23Н", что отразилось в его наименовании МиГ-23БН ("32-24Б", позднее букву Н стали читать и как "носитель", предполагая использование ракет или ядерного оружия, благо в маркировке атомных бомб присутствовала та же буква "Н"). В остальном оборудование и вооружение практически не претерпели изменений. В состав оборудования самолета добавился речевой информатор, голосом оповещавший летчика о нештатной ситуации на борту при выходе на опасные режимы. Он использовался на большинстве военных самолетов и вертолетов, но изо всего семейства "двадцать третьих" им комплектовались только ударные модификации, а истребители его так и не получили. В носовой части самолета сохранялся отсек станции предупреждения об облучении РЛС противника с радиопрозрачным обтекателем, однако аппаратура по-прежнему не отличалась надежностью и не устанавливалась. Из-за этого с одной из производственных серий самолета пластиковую крышку под ее антенну заменили обычной дюралевой панелью на винтах, служившей для доступа к дальномеру "Фон".

Помимо станции активных помех, в качестве пассивных средств РЭБ на самолете могли применяться НАР типа С-5П с помеховой боевой частью. Каждая ракета несла три пакета с волокнами металлизированного стекловолокна, служившими дипольными отражателями радиолокационного излучения. Залп ракет в ответ на облучение мгновенно образовывал перед самолетом завесу помех, прикрывавшую его от обзорных РЛС противника и державшуюся в воздухе до получаса. Производя пуск несколькими последовательными залпами с постепенной "разгрузкой" блоков, можно было продлить время постановки завесы и под ее прикрытием уйти из зоны действия РЛС, а снаряжение ракет диполями разных типов позволяло перекрыть широкий спектр частот РЛС (всего имелось семь видов ДОС, различавшихся длиной "соломки" и, соответственно, дававших засветки РЛС с разными рабочими диапазонами).

Производство МиГ-23БН началось на заводе "Знамя Труда" в 1973 году, где сменил МиГ-23Б. Минимум изменений в конструкции позволил использовать ту же оснастку и стапеля, и переход на новую модификацию прошел практически без перерыва в производстве. С 1974 года завод "Знамя Труда" был преобразован в Московское Авиастроительное Производственное Объединение (МАПО), тремя годами позже получившее имя П.В.Дементьева в память о выдающемся организаторе авиационной промышленности, в течение четверти века возглавлявшем отрасль. В МАПО также вошли агрегатный завод в Калязине и Луховицкий машиностроительный завод, где размещалась летно-доводочная база предприятия.

МиГ-23БН стал наиболее массовой машиной в семействе истребителей-бомбардировщиков и выпускался дольше других модификаций, оставаясь в производстве до 1985 года, когда был уже свернут выпуск истребителей МиГ-23 и полным ходом строился МиГ-29. За это время были построены 624 самолета МиГ-23Б и БН (по непроверенным данным - 24 и 600 соответственно), большая часть которых предназначалась на экспорт. Поставки зарубежным партнерам и были причиной такого долгожительства машины, продолжавшей выпускаться без особых изменений более десяти лет.

Заказчиков, в большинстве своем из стран "третьего мира", вполне устраивали возможности МиГ-23БН в качестве ударного самолета, как и условия его поставок.

За редким исключением самолеты поставлялись в кредит, и главную роль играли соображения политического характера в духе "поддержки дружественных государств", для которых стоимость техники в итоге не играла определяющей роли. Уровень целевого оборудования и вооружение МиГ-23БН и в 80-е годы делали его достаточно эффективной машиной, особенно на фоне "менее удачливых" соседей, довольствовавшихся "обносками" из арсеналов западных стран.

Особенностью экспортной политики СССР было предоставление странам "третьего мира" техники с оборудованием не самого современного исполнения и упрощенным ассортиментом вооружения, как по ценовым соображениям, так и с учетом более высокой надежности отработанных систем (обеспечить сопровождение эксплуатации за рубежом для новейшей техники, зачастую недостаточно доведенной, было проблематично, а рекламации могли подорвать доверие к экспортеру). Естественной была и предосторожность в отношениях с изменчивыми в настроениях партнерами, которых не торопились вооружать "слишком хорошим" оружием.

Экспортные МиГ-23БН производились в исполнении, отличавшемся от самолетов для отечественных ВВС. Для стран Варшавского договора выпускались машины в так называемой комплектации "А", практически неотличимой от своих советских собратьев. Они поставлялись в Болгарию, ГДР и Чехословакию. Для стран третьего мира была освоена комплектация "Б". Эти самолеты комплектовались упрощенным составом вооружения и оборудования, иной системой госопознавания и поставлялись в Алжир, Египет, Индию, Ирак, Кубу, Ливию, Сирию и Эфиопию.

Во время Ирано-Иракской войны несколько МиГ-23БН были доработаны иракцами для подвески французских противокорабельных ракет "Экзосет". Кроме того, ряд машин был оснащен неубираемыми штангами для дозаправки топливом в полете от истребителей "Мираж" F1EQ.

МиГ-23БН для стран социалистического лагеря сохраняли возможность использования ядерного оружия и несли соответствующую арматуру, балочный держатель БДЗ-23-66Н (под фюзеляжем вместо левого БДЗ-60-23Ф1) и управление в кабине. К самим боеприпасам союзнический персонал доступа не имел, но проходил курс спецподготовки по работе с ядерным оружием и в случае войны их самолеты могли участвовать в нанесении ядерного удара, предоставляя свои "средства доставки" под бомбы, хранившиеся на складах советских групп войск на территории Европы. Увеличение числа носителей повышало шансы на прорыв к целям и позволяло рассчитывать, что и при не самом благоприятном варианте начала боевых действий должное число самолетов все же прорвется к своим целям. Конкретная комплектация самолетов экспортного заказа зависела от пожелании получателя, условий договора и отношений с заказчиком. Некоторые серии МиГ-23БН несли иные ответчики и системы опознавания, обходились без управляемого оружия. Эксплуатационные надписи на кабинном оборудовании и трафареты могли исполняться на английском и французском языках, в соответствии с принятым языком, в стране заказчика. За годы серийного выпуска в конструкцию МиГ-23БН вносились новшества, внедрявшиеся на новых модификациях и в ходе производства истребителей МиГ-23. Так, на машинах выпускавшихся с 1 июля 1977 года была изменена система аварийного сброса фонаря и установлено доработанное кресло КМ-1М. В то же время радикальным изменениям самолет не подвергался, хотя параллельно производившийся в Иркутске МиГ-27 непрерывно и существенно модернизировался. Причинами тому отчасти были достаточно скромные требования зарубежных заказчиков, а также заинтересованность завода в сохранении отлаженной в производстве конструкции, где все изменения старались ограничивать рядовыми рационализаторскими предложениями касающимися только технологии основного и вспомогательного производства, не затрагивающими конструкцию и эксплуатационные свойства деталей или узлов самолета.

Появление МиГ-27 с качественно новым оборудованием и вооружением не сказалось на привлекательности МиГ-23БН в эксплуатационном отношении. МиГ-27 был, в первую очередь, ударной машиной для действия по наземным целям, и истребителем мог выступать в ограниченной роли, что было очевидно и создателям, и заказчикам.

Конструктивные изменения сказались на высотных, скоростных и разгонных характеристиках МиГ-27, оптимизированного для характерных для такого самолета режимах с дозвуковыми скоростями и малыми высотами.

Странам-получателям привлекательнее было иметь многоцелевой самолет, способный, пусть и с ограниченным бортовым оборудованием, выполнять как функции истребителя, так и ударного самолета. Сохранивший автоматическое регулируемые воздухозаборники МиГ-23БН легко разгонялся до сверхзвуковой скорости и мало уступал МиГ-23М по высотности, скороподъемности и маневренности, в то время как "двадцать седьмой" имел ограничения на пилотаж, на большой высоте становился маломаневренным, вялым и инертным в управлении, испытывая сложности при выходе на сверхзвук. Для небольших ВВС выгодной оказывалась также универсальность истребителя-бомбардировщика, который мог выполнять разнообразные задачи, в том числе и в группе однотипных машин, часть которых могла выступать в роли истребителей сопровождения, прикрывавших ударные самолеты.

Наиболее значительным изменениям в ходе производства подвергалась конструкция основного силового агрегата фюзеляжа - бака-отсека No.2. Агрегат, несущий узлы поворотных консолей, основные стойки шасси, хвостовую и переднюю части фюзеляжа, подвергался многотонным нагрузкам и выполнялся сварным из стали ВНС-2, высокопрочной, но чувствительной к усталостному нагружению и концентрации напряжений, неизбежных в сложной конструкции, объединявшей множество штампованных узлов и деталей. Свою долю вносили проблемы сварки толстостенных диафрагм, шпангоутов, панелей и, особенно, верхних "крестовин" - поясов отсека, испытывавших большие внутренние напряжения в многослойных сварных швах. Эти дефекты были общими для всего семейства самолетов на базе "двадцать третьего" и изживать их пришлось долго и упорно.

Анализ показал, что трещины и усталостное разрушение вызваны двумя основными причинами: некачественным материалом толстостенных элементов штамповки и проката с высоким содержанием водорода, приводящим к повышению хрупкости стали, и структурными изменениями в зоне термического влияния шва.

Внедрение в структуру металла молекул атмосферного водорода (наводороживание) существенно снижало его механические характеристики, в первую очередь, - усталостную прочность, а иногда приводило к образованию раковин. Потребовалось пересмотреть всю технологию изготовления таких деталей, ввести их сварку в среде нейтрального газа в отсутствие атмосферного водорода и внедрить прогрев стальных узлов после сварки, способствовавший "изгнанию" подвижных молекул водорода из кристаллической решетки металла.

Повышая прочность, на самолетах провели комплекс мероприятий: в конструкцию бака-отсека No.2 ввели усиления, увеличив толщину стенок шпангоутов, панелей воздушного канала, боковых панелей, стенок, ребер и панелей узлов поворота. По поясам и стенкам шпангоутов, кроме того, установили усиливающие ленты, накладки и кницы в местах связки боковых панелей и проушин крепления ПЧК. Роликовую сварку стенок шпангоутов заменили аргонно-дуговой. Усиленная конструкция прошла ресурсные испытания, на основании которых ввели ряд дополнительных усиливающих лент, книц и накладок, а на новых самолетах рекомендовалось внедрить усиленные несущие элементы.

Комплекс конструктивных мер был введен на машинах с серийного номера No.4001. На них по баку-отсеку No.2 взамен внешних накладок увеличили толщину сечений силовых элементов, особенно, верхних и нижних несущих панелей, стенок, ребер и поясов траверс шпангоутов и панелей узлов поворота. Также усилили боковые стенки шпангоутов. Детали стали делать из штамповок, прошедших обезводораживание.

Улучшение конструкции дало удовлетворительные результаты, повысив усталостную прочность бака. Однако новые повторно-статические испытания узла показали, что на техническом ресурсе бака могут сказаться места, слабые по выносливости - "крестовины" бака и стенка заднего шпангоута No.20, а также гофрированная для повышения жесткости стенка шпангоута No.18, где развивались трещины по началу гофров, верхние панели отсека, работающие на сжатие, и сами сварные швы.- По результатам испытаний для дальнейшего увеличения ресурса с машины No.5506 усилили траверсы шпангоутов, утолщив их стенки и ввели полировку поверхностей в районе "подмышки" по сопряжению панелей поворотного узла с боковиной бака для устранения концентраций напряжений и повышения выносливости.

Следующим этапом стала установка дополнительного стального гофра на стенках шпангоутов при доработках и увеличение его толщины в производстве вместе с дальнейшим утолщением самой стенки. Изменения внедрялись, начиная с самолета No.7601. Боковую верхнюю панели также усилили, делая ее из трех частей разной толщины и добавив накладку. Радикально решить проблему все же не удалось и после установки усиливающих профилей по панелям воздушного канала и изменений по их приварке к шпангоутам, внедренных с самолета No.9211. Усталостная прочность усиленного в производстве отсека улучшилась, но на доработанных машинах трещины у "крестовин" по гофрам и сварным швам продолжали появляться, требуя в эксплуатации регулярного контроля. Помимо инструментального контроля, использовался метод красок: жидко разведенная краска наносилась на поверхность, затекая в трещины и после смывки выявляла их. Периодические проверки назначались и на самолетах с конструктивными усилениями. Внушавшие подозрение элементы проходили обработку заводскими бригадами, использовавшими специальную тепловую установку для обезводороживания металла. Поверхность агрегата зачищалась от лакокрасочного покрытия и тут же на стоянке прогревалась мощными лампами. После прогрева металл приобретал характерный золотистый оттенок. Чтобы избежать царапин, забоин и коррозии на поверхности конструкции, которые могли стать концентраторами напряжений и дать трещины, инструкция рекомендовала при уходе за планером самолета "удалять пыль мягкой ветошью или волосяными щетками, периодически промывать обшивку раствором жидкого мыла, а затем чистой водой с помощью мягких щеток и вытирать насухо салфетками".

Эпопея с доработками "двадцать третьих" заняла много времени и усилий, усугубляясь тем, что самолет являлся массовой машиной в ВВС, и объем работ по всему их парку требовал соответствующих расходов.

Вопрос о "трещавшем" изделии постоянно находился на контроле у руководства МАП и ВВС. В Главкомате ВВС проблемой повышения надежности МиГов занимались начальник Научно-технического комитета генерал-лейтенант Г.С.Кириллин и заместитель Главкома по вооружению генерал-полковник М.Н.Мишук, известные как люди с хорошим инженерным образованием. Мишук, славившийся своей дотошностью, детально разбирался в технических особенностях вопроса, не раз посещал ОКБ и заводские цеха, общаясь не только с руководством, но и непосредственно с разработчиками и производственниками. Устранение дефектов, влиявших на боеготовность МиГов, являлось задачей государственного значения. О ней постоянно напоминал стоявший на столе Мишука макет злополучного бака-отсека, отполированный до золотистого блеска. Принимая микояновцев, генерал не упускал возможности попенять им на недоработку: "Ваши изделия стране дешевле было бы делать из чистого золота!"

Часть выпущенных МиГ-23Б и БН осталась в распоряжении ЛИИ и НИИ ВВС. Помимо первых опытных машин, к испытателям поступили несколько серийных самолетов, служивших для продолжения программы испытаний, отработки элементов бортового оборудования, систем, вооружения, режимов и методик их применения. МиГи-бомбардировщики представляли собой новое поколение военной техники, оснащенной массой новых систем и агрегатов, устройство которых и конструктивные решения практически не имели преемственности и радикально отличались от привычных. Их особенности требовалось освоить в эксплуатации, добиваясь повышения надежности и эффективности.

В ходе серийного производства в конструкцию и системы вносились улучшения, и эти изменения также требовали проверки и оценки, по результатам которых давались рекомендации в эксплуатации и, при необходимости, проводились доработки и вводились ограничения. Другим, не менее важным, направлением испытательных работ было расширение диапазона эксплуатационных режимов и возможностей самолета, в том числе и по боевому применению. На МиГ-23БН дорабатывались элементы конструкции (в первую очередь - центральный бак-отсек, крыло и шасси), доводился двигатель, имевший ряд временных ограничений в эксплуатации, совершенствовалась САУ-23Б, расширялась номенклатура вооружения и его применение с разных режимов и с использованием новых тактических приемов.

Хотя прототипы МиГ-23Б несли камуфляж, первые серийные машины были выпущены в светло-серой окраске, такой же, как и у истребителей МиГ-23С/М. О серой краске ходили слухи, что она служит поглощению радиолокационного излучения, способствуя уменьшению заметности самолета. На самом деле краска была обыкновенной эмалью, хотя ее неброский серый тон действительно способствовал повышению маскировки, визуально "размывая" контуры машины. Единая с истребителями серая схема окраски на время способствовала и сокрытию появления новых ударных машин, сам вид которых до 1975 года оставался секретным - издали и в полете МиГи-бомбардировщики мало отличались от обычных "двадцать третьих".

Схемы камуфлирования еще не были утверждены заказчиком, сама их разработка потребовала объемных исследований по тонкостям маскировки самолетов на разной местности, подстилающем фоне и в разное время года, однако уже следующие серии ударных МиГов получили трехцветный, а затем четырехцветный камуфляж. Вначале он был "чистых" тонов - желтый, зеленый и коричневый, позже его сменили краски более темных, природных оттенков европейского пейзажа - грязно-зеленый, темно-коричневый с меньшими по площади салатными, песочными или бурыми полями. Общим правилом при камуфлировании было нанесение пятен площадью не менее одного квадратного метра.

Разработанный для зимнего времени камуфляж с серыми пятнами-"проталинами" на белом "снежном" фоне применения не нашел, а всевозможные экзотические варианты реализовывались лишь с учетом требований зарубежных заказчиков применительно к условиям местности, где предстояло служить самолетам. В их числе выделялись МиГи для арабских стран с преобладанием "горных" и "пустынных" цветов, а две эскадрильи МиГ-23БН для Кубы получили тропический камуфляж в зелени с цветом морской волны. Отличительной приметой ударных МиГов, произведенных заводом "Знамя Труда", была ровная, без "волны", граница голубого низа самолета, у хвоста затянутая вверх, к стабилизатору. На МиГах нашла применение практика нанесения множества информационных трафаретов, наносившихся на соответствующих крышках люков и напоминавших о необходимых работах, порядке их проведения и контрольных цифрах заправки, зарядки и прочего. Соответствующие разным видам подготовок надписи наносились разным цветом. Окраской самолетов в малярном цехе завода занимались почти исключительно женщины задувавшие камуфляж аккуратнее и с меньшим расходом краски. Бортовые номера на партию сдаваемых заказчику машин обычно наносили уже на заводе, обозначая их кантом по камуфляжу, а на месте в части цифры номеров закрашивали "своим" цветом (в разных полках использовали белые, красные, синие и желтые номера, и знающий человек сразу мог определить принадлежность самолета).

Эксплуатация ударных МиГов в ВВС началась в 1973 году. Первыми их получил 4-й ЦБП и ПЛС в Липецке, занимавшийся вопросами освоения новой техники и подготовки методик переучивания строевых летчиков ФА, а также исследовательской работой по тематике боевого применения. Учебная база Центра и инструкторы помогали летному и техсоставу строевых полков изучить технику при переходе на новые самолеты, демонстрировали их возможности и особенности. Командировки в Липецк при перевооружении частей были едва ли не обязательной составляющей учебной программы. Естественно, появившаяся техника в первую очередь проходила обкатку у летчиков-инструкторов ЦБП, успевавших наработать необходимый опыт перед началом массовой эксплуатации нового типа.

Другим направлением деятельности ЦБП была военно-научная работа по расширению эксплуатационного диапазона боевой техники, обобщение боевого опыта и практическая отработка новых упражнений курса боевой подготовки, в том числе тактических приемов боевого маневрирования и применения средств поражения, для чего Центр располагал собственными полигонами.

ЦБП имел репутацию высшей школы военных летчиков, являясь "мостиком" от испытаний и опытной эксплуатации к строевой службе. Здесь учили летать не только летчиков, но и самолеты, из-за чего частыми гостями в Липецке были испытатели, работники КБ и заводов. Центр имел все типы и модификации машин, находящихся на вооружении ФА, - от бомбардировщиков до разведчиков.

В отличие от военных училищ, 4-й ЦБП подчинялся Управлению боевой подготовки и непосредственно Главкому ВВС. К началу 70-х гг. в составе Центра находились три инструкторско-исследовательских полка смешанного состава - 91-й, 760-й и 455-й сап, эскадрильи которых были укомплектованы разнотипной техникой. Первые три МиГ-23Б поступили в 760-й полк с завода 30 мая 1973 года, к концу июня прибыл еще один самолет. Через год, 9 июля 1974 года, полк получил четыре новые машины МиГ-23БН.

В октябре 1976 года полки решили специализировать, переформировав их по штатам соответствующих родов авиации: 91-й стал истребительным (иииап), 455-й бомбардировочным (иибап), а истребители-бомбардировщики сосредоточили в 760-м ииапиб. В него были переданы все имевшиеся в ЦБП МиГ-23Б/БН и МиГ-27, а также Су-17 различных модификаций. Сдав истребители МиГ-23М в соседний 81-й полк, 760-й ииапиб получил взамен четыре МиГ-23Б и столько же МиГ-27. МиГ-23Б служили в полку до 1977 года, МиГ-23БН - до 1979 года, когда они были полностью заменены МиГ-27.

Из строевых частей первым ударные МиГи получил 722-й отдельный апиб в Смуравьево (ЛенВО), которым командовал п/п-к Чесноченко. Полк был единственным в ИБА, куда (ввиду их ограниченного количества) тогда поступили МиГ-23Б (новые, затем часть этих  машин были переданы в 58-й апиб). В том же году их пополнили МиГ-23БН. Новая техника пришла на смену Су-7, к 1974 году выведенным из эксплуатации. Пополняя парк новых машин, из Липецка в сентябре 1974 года передали еще четыре МиГ-23Б. Служба "бомбардировщиков" в полку была непродолжительной и до самого перевооружения на МиГ-27 проходила достаточно ровно, без каких-либо происшествий. Самолет был проще в пилотировании, чем норовистые Су-7. Он имел меньшую посадочную скорость (255 км/ч против 300), лучшую управляемость, а длина разбега (700 м против 1450 м) и пробега (800 и 1000 м, соответственно) существенно сократилась.

Для перехода летчиков с привычных им "сушек" на новые машины в полку интенсивно использовали двухместные МиГ-23УБ. "Спаркам" при этом приходилось выполнять больше вылетов, из-за чего их межрегламентный ресурс "выбивался" довольно быстро: помимо вывозных полетов, самолеты служили для проверки навыков и техники пилотирования, командирских полетов, ввода в строй и разведки погоды. Двухместных МиГов в строю то и дело не хватало, в случае необходимости их передавали из полка в полк, из-за чего их число "гуляло" и обычно отличалось от штатного.

Для экономии ресурса "спарок" полк получил пару МиГ-15УТИ, повсеместно выводившихся за штат и имевшихся в изрядном количестве. "Утишкам" отводились второстепенные задачи, при которых они могли заменить новую технику - вылеты на разведку погоды, облет радиотехнических средств, связные перелеты (такая практика существовала и в истребительных полках на МиГ-23). Два Миг-15УТИ в Смуравьево в этой роли пережили и МиГ-23БН, оставаясь на службе до 1979 года.

Непривычным оказался хороший обзор из кабины МиГа при полном отсутствии привычных "ориентиров" -носа самолета и его ПВД, служивших четкой привязкой положения оси самолета в полете и направления при рулении (так, на Су-7 кончик ПВД следовало удерживать точно на линии горизонта, что соответствовало взлетному углу атаки). На МиГе взгляду летчика задержаться было не на чем - сразу за приборной доской сквозь прицел открывалась бетонка, а большие углы поворота передних колес с непривычки приводили к рысканию при рулении. Трудно оказывалось поначалу даже вырулить на полосу или съехать на рулежку после посадки. На взлете МиГ следовало пилотировать, следя за скоростью и указателем угла атаки УУА-1, висевшим прямо перед глазами летчика. Освоившись, летчики оценили удобство такого управления и отзывы сменились на противоположные. Кабину на первых порах оценивали как тесную, позже положительно стали относиться к рациональности расположения ее арматуры и приборов, особенно освоив выгоды использования прицельной системы "Сокол", облегчавшей работу летчика и навигацию. Однозначно первоклассным оценивали прицел, продуманный и удобный в работе, автоматика которого значительно повышала точность попадания. Непривычными были и многие новые приборы практичные и удобные в эксплуатации - командно-пилотажный прибор КПП, заменивший стоявший на Су-7 авиагоризонт АГД-1, и навигационно-пилотажный НПП вместо "суховского" указателя курса УГР-4У из комплекта курсовой системы истребителя КСИ.

При пилотировании приходилось принимать во внимание особенности устойчивости и управляемости МиГа. Если Су-7 предупреждал о выходе на предельные углы резкой тряской, то МиГ при сложенном крыле сваливался резко и без предварительных признаков, тут же переходя в штопор. При выпущенном крыле выход на минимальные скорости сопровождался плавной раскачкой, причем на движения ручки и педалей самолет при этом не реагировал. Контролировать его поведение на таких режимах следовало, следя за указателем угла атаки и сигнализацией. На практике эти меры носили предупредительный характер - штопор как фигура пилотажа разрешался строевым летчикам разве что на МиГ-15 и МиГ-17, а на сверхзвуковых самолетах, включая и Су-7, допускался только испытателям высокой квалификации. В обычной боевой подготовке само попадание на грань сваливания, не говоря уже о штопоре, рассматривалось как предпосылка к летному происшествию с неизбежными "оргвыводами". На посадке требовалось особо следить за выдерживанием посадочного угла при касании. Малый стояночный угол всего в 10° - 12° заставлял отдавать ручку вперед, "притирая" самолет почти плашмя. При крутой посадочной глиссаде и перетянутой на себя ручке машина могла коснуться бетонки подфюзеляжным гребнем. Разница между посадочным и стояночным углами составляла считанные градусы, из-за чего с обжатием амортизаторов просвет между гребнем и землей был настолько мал, что случаи стесывания гребня не раз случались в частях. Радиопрозрачный стеклопластик на передней кромке гребня довольно быстро изнашивался - на него летел мусор и камешки с полосы, сверху капал керосин из дренажа и масло, из-за чего бывали случаи "раздевания" гребней в полете. Самолет возвращался с остатками гребня, висевшими на крепеже, и его приходилось заменять новым.

Кинематика основных стоек, после других машин казавшаяся избыточно сложной, действовала исправно. Однако сама конструкция со множеством сварных швов, работавшая на изгиб, принесла несколько случаев усталостного разрушения в эксплуатации. Трещины по сварке постепенно подтачивали стойку, и руливший или буксируемый самолет внезапно оседал набок. Качество сварки пришлось улучшать, а в частях в парковые дни обязательно вводился контроль состояния швов по стойкам.

В обслуживании бомбардировочный МиГ оказался во многом удобнее, казалось бы, давно отработанного и доведенного Су-7. Новый самолет имел более низкую "посадку", позволяя добраться к большинству агрегатов с земли. Снятие панелей открывало широкие подходы к блокам КН-23, РЭО, лазерному дальномеру и помеховой станции, из закабинного отсека часть оборудования извлекалась вместе с открывающейся крышкой, а другая целиком поднимались с "этажеркой" (на Су-7 пытаясь добраться к агрегатам, техники то и дело удивлялись - как их туда втиснули при монтаже через узкие лючки, а во многих местах со стесненными переходами вообще приходилось работать на ощупь).

Централизованная заправка топливом под давлением избавила наземный технический персонал от многих хлопот (примечательно, что на Су-17 способ заправки остался прежним). Введенная на Су-17М2 централизованная заправка не решила проблем -хотя теперь технику не нужно было заливать топливо через несколько горловин, "своих" для каждой группы баков, а керосин с помощью насосов топливной системы подавался в них от одного приемного узла, сама приемная горловина оставалась открытой и находилась наверху машины. Чтобы добраться к ней, требовалась стремянка и помощь "второго номера" технического экипажа, подававшего наверх тяжелый шланг.

Не обошлось и без недостатков. Неудачным оказался монтаж бортовых аккумуляторов в нише передней стойки шасси. Снимать и ставить их приходилось часто, а добраться в отсек можно было только изнутри, где было не развернуться, к тому же сначала требовалось снять очень неудобную крышку. Позже был организован аккумуляторный люк снаружи в борту, упростивший подход.

Неудобным были подходы к подфюзеляжному держателю, куда, согнувшись, приходилось подтаскивать ПТБ и на корточках заправлять его. Таким же образом приходилось снаряжать пушку, опуская ее вместе с патронным ящиком под фюзеляж с помощью лебедки.

Со стоянки самолеты буксировали тягачами (в их роли выступали АПА, заправщики и прочий подручный автотранспорт), но заталкивать их в укрытия часто приходилось вручную -чтобы точно завести самолет на место, хвостом вперед, требовался ювелирный расчет и навык. МиГ весил без малого на треть больше, чем Су-7, а широкопрофильные колеса с пониженным давлением (казавшиеся "недокачанными") затрудняли перекатку. Чтобы стронуть с места даже незаправленный самолет с массой более 10 тонн, требовались усилия 10-12 человек, а "рулевой" на водиле вообще не мог повернуть носовую стойку стоящего самолета. Только в движении у МиГа-бомбардировщика удавалось развернуть передние колеса.

Двигатели АЛ-21Ф-3 и Р-29Б-300 отличались высоким расходом воздуха (до 105 кг/сек), что предъявляло особые требования к состоянию лопаток компрессора. Их предписывалось регулярно осматривать, для чего в нишах основных стоек МиГ-23БН имелась пара специальных люков, как раз по размеру головы. На практике ими пользовались редко (для открытия люка требовалось отвернуть дюжину тугих винтов), добираясь ко входу в двигатель привычным путем - через воздухозаборник, что требовало известной ловкости (выбираться приходилось ногами вперед, а протискиваясь в тесном канале зимой, приходилось снимать верхнюю одежду). У МиГ-23Б такой способ осмотра вообще был основным, так как входное устройство двигателя АЛ-21Ф-3 находилось в стороне от люков.

Мощные двигатели обеспечили МиГу репутацию "пылесоса", способного втянуть всякий залежавшийся предмет, а то и сорвать шапку и рукавицы, что случалось не однажды. Несколько раз в компрессор всасывало даже чеки с висевших на крыльевых узлах бомб, после чего их стали ставить только с наружной стороны, подальше от воздухозаборника. Однажды произошел исключительный случай, когда у летчика, рулившего с приоткрытым фонарем, из кабины вытянуло секретную карту, тут же нырнувшую в двигатель.

В эксплуатации двигатель АЛ-21Ф-3 отличался крайне малым расходом масла. Удачная конструкция и технологическое исполнение позволяли заправлять его маслосистему не чаще раза в несколько месяцев. В двигателе Р-29Б-300 использовалось токсичное масло ВНИИНП-50-1-4Ф, едкое при попадании на кожу (оно разъедало даже изоляцию электрожгутов), а его пары были токсичны для дыхания, что было особенно ощутимо после привычных МС-8 и МС-20, которыми даже мыли руки после грязной работы - масла неплохо смягчали кожу! АЛ-21Ф-3 эксплуатировался на синтетическом масле ИМП-10, хорошо служившем и в жару, и в холод. Масло не давало осадка, не коксовалось и впоследствии было введено в качестве унифицированного для обоих двигателей.

К достоинствам АЛ-21Ф-3 относились также удобство подходов к агрегатам, тщательное исполнение всех уплотнений, стыков магистралей и "опрятный" внешний вид. Однако двигатель с "мягкими" титановыми лопатками компрессора был крайне уязвим к попаданию даже мелких камешков и мусора с полосы: из-за малых радиальных зазоров по корпусу они могли привести к поломке, малейшие забоины на лопатках не допускались., и в этом случае двигатель однозначно требовалось снимать и отправлять в ремонт. Р-29Б-300 был более "терпимым" к попаданию посторонних предметов, без особых последствий пропуская даже мелкий мусор, разлетавшийся на 1-й ступени компрессора и беспрепятственно проскакивавший весь двигатель. После зачистки забоин и вмятин на лопатках, попадавших в разрешенный допуск, двигатель мог служить дальше. Замена двигателя оставалась процедурой грязной, тяжелой и трудоемкой, требовавшей расстыковки самолета, проводки управления, трубопроводов и арматуры его систем (впрочем, то же относилось и к любой другой машине подобной схемы, от МиГ-21 до Су-17). В ходе войсковых испытаний отмечалось, что процедура занимает 175 человеко-часов силами пятерых техников и еще четырех специалистов групп обслуживания по системам. На практике, с учетом занятости техсосотава повседневными делами, замена двигателя на самолете затягивалось на 3-4 рабочих дня.

Помимо 722-го апиб, МиГи-бомбардировщики получил 642-й апиб в Вознесенске (ОдВО). Этот полк был известен тем, что в 1961 году первым в ВВС освоил новейшие тогда О/-7Б. На базе полка проводились войсковые испытания самолета и после пятнадцатилетней службы машин этого типа полк имел наибольший опыт эксплуатации истребителей-бомбардировщиков Сухого. Предполагалась их замена на Су-17, однако, в конце концов, полк перешел на МиГ-23БН и МиГ-27.

Служба МиГ-23Б и БН в 722-м и 642-м апиб продолжалась недолго. С 1975 года на смену им стали поступать новые МиГ-27, а прежние машины полки сдавали в части на востоке страны. В других объединениях советских ВВС ими были оснащен 58-й апиб в Степи (ЗабВО). Полк в Степи принял эстафету у 722-го апиб весной 1975 года, когда в него перегнали МиГ-23Б из Смуравьево. В течение десятилетия 58-й апиб летал смешанным составом на МиГ-27 и МиГ-23Б. В середине 80-х в полку первая эскадрилья летала на МиГ-27Д, а вторая на МиГ-23Б. Самолет не доставлял особых хлопот летному и техсоставу. Двигатель был слегка капризен при запуске в жаркую погоду, а грязезащитный щиток на носовой стойке в ходе эксплуатации был снят со всех машин, поскольку выяснилось, что вопреки ожиданиям, он лишь усиливал подьем грязи и увеличивал шансы на попадание ее в воздухозаборник двигателя (по той же причине лишились щитка и большинство МиГов-истребителей). За последние годы эксплуатации имело место одно летное происшествие на Миг-23Б - невыход носовой стойки шасси при заходе на посадку. После длительной эксплуатации в механизме закрытия створок появились большие люфты, своевременно не выявленные. При уборке шасси одна из створок "провалилась", а при попытке выпуска шасси она заклинилась. Летчик эволюциями самолета пытался вытолкнуть стойку, но безуспешно. В такой ситуации, по инструкции, необходимо было, убрав основные "ноги", садиться на брюхо. Однако летчик поступил иначе и, в нарушение рекомендаций, посадил машину на две ноги. Самолет получил небольшие вмятины на брюхе и на следующий день уже был в строю.

В эксплуатации первые МиГи-бомбардировщики заслужили хорошую репутацию и положительные отзывы летчиков и техников, уважительно относившихся к "ладно скроенному" и надежному самолету. Служба "бэшек" в полку продолжалась до 1986 года, когда самолеты стали списывать и передавать на местную базу хранения, заменяя МиГ-27М и МиГ-27Д. В 1988 г. эксплуатация всех МиГ-23Б и БН в ВВС была прекращена.

В 1998 г. АНПК "МИГ" разработана программа модернизации эксплуатируемых в зарубежных странах самолетов МиГ-23БН (получившая обозначение МиГ-23Б-98). На самолет устанавливается:

  • бортовая автоматизированная система управления и диалога с летчиком (цифровые вычислители МВК с платой коррекции от КНС, многофункциональный цветной дисплей на ЖКИ, многофункциональный пульт), обеспечивающая связь по МКИО (стандарт МIL-1553В);

  • ряд органов управления, позволяющих реализовать концепцию НОТАS;

  • новая станция предупреждения об облучении;

  • новое СУО (с самолета типа МиГ-27М).

В дополнение к штатному составу вооружения введены новые виды НРС - С-8, С-13, С-25, а также УР: "воздух - воздух" - Р-73Э; "воздух - поверхность" - Х-29Т,Л и Х-31П,А и управляемые авиабомбы КАБ-500КР,Л. В качестве основных опций предлагается:

  • снижение заметности;
  • установка НСЦ, современных станций активных помех и систем авионики;
  • дозаправка в воздухе;
  • повышение боевой живучести;
  • подвеска контейнеров:    с оптико-электронной системой круглосуточного обнаружения цели, применения оружия с лазерной ГСН и навигации,   с многофункциональной РЛС,   с аппаратурой целеуказания ракетам "воздух - РЛС",   с разведывательной аппаратурой.





 ЛТХ:
Модификация   МиГ-23БН
Размах крыла, м
  минимальный   7.80
  максимальный   14.00
Длина, м   16.70
Высота, м   4.28
Площадь крыла, м2
  при мин. стреловидности (16 град)   37.25
  при макс. стреловидности (72 град)   34.16
Масса, кг
  пустого самолета   11200
  нормальная взлетная   15600
  максимальная взлетная   18600
Тип двигателя   1 ТРДФ Р-29Б-300
Тяга, кН
  нефорсированная   1 х 78,40
  форсированная   1 х 112,70
Максимальная скорость , км/ч
  на высоте   1800 (М=1,7)
  у земли   1350
Практическая дальность, км   1870
Боевой радиус действия, км   850
Максимальная скороподъемность, м/мин
Практический потолок, м   18000
Макс. эксплуатационная перегрузка   8.5
Экипаж   1
Вооружение:

  23-мм пушка ГШ-23Л (200 патронов).
 Боевая нагрузка - 3000 кг на узлах подвески
 Ракетное вооружение включает четыре блока НАР УБ-32А с 32 ракетами С-5 (51 мм) или четыре блока Б-8М (20 НАР С-8, 80 мм). Под крылом могут подвешиваться две УР Х-23, управляемые по лучу при помощи станции наведения Дельта-НГ (смонтирована над левой неподвижной частью крыла). Для самообороны применяются ракеты малой дальности Р-ЗС класса воздух - воздух с ТГС.
 Может брать на борт до 18 бомб калибром 50 - 100 кг, 8 - калибром 250 кг или 6 - калибром 500 кг. Возможна подвеска бомбовых кассет РБК-250, бетонобойных боеприпасов БетАБ-250 и БетАБ-500, бронебойных бомб, баков с напалмом. Бомбы небольшого калибра размещаются на многозамковых балочных держателях МБДЗ-У6-68.
 Допускается подвеска под крылом двух пушечных контейнеров УПК-23-250 с 23-мм пушкой ГШ-23 (250 патронов).


 Доп. информация :


  Чертеж "Микоян,Гуревич МиГ-23Б(БН,БМ)"
  Чертеж "Микоян,Гуревич МиГ-23БН (1)"
  Чертеж "Микоян,Гуревич МиГ-23БН (2)"
  Статья "МиГ-23 на Ближнем Востоке"
  Фотографии:

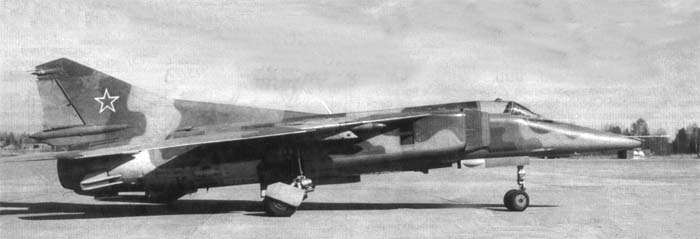

 Опытный самолет МиГ-23БН

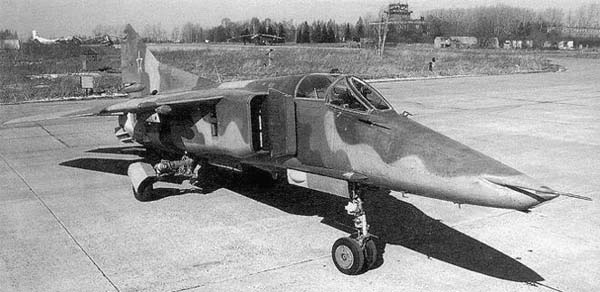

 МиГ-23БН поздних серий на заводском аэродроме в Луховицах
 МиГ-23БН поздних серий на заводском аэродроме в Луховицах

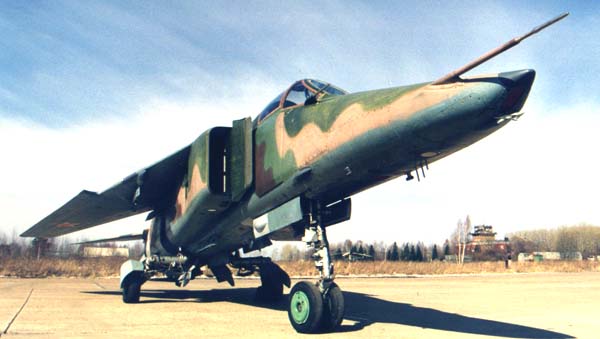

 МиГ-23БН
 МиГ-23БН    (c) M.Baumann

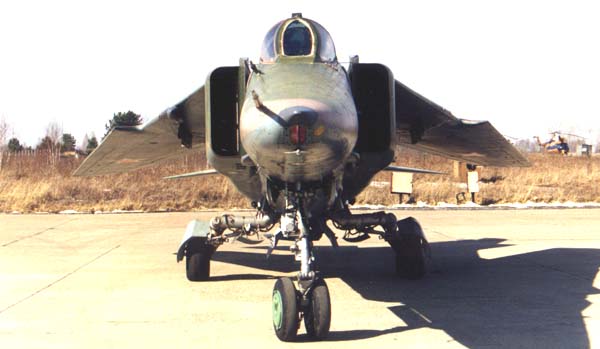

 МиГ-23БН
 МиГ-23БН

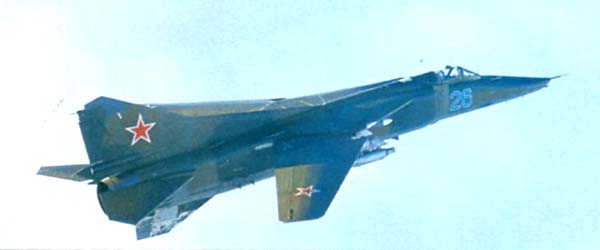

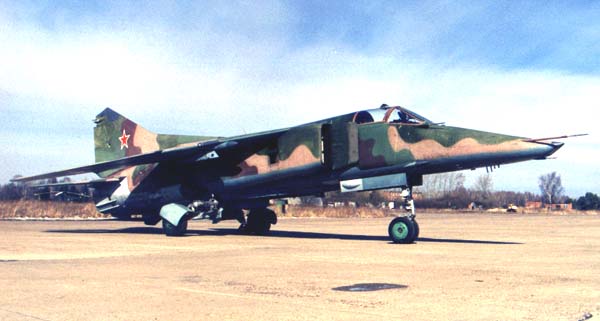

 МиГ-23БН ВВС СССР   (c) Сергей Цветков

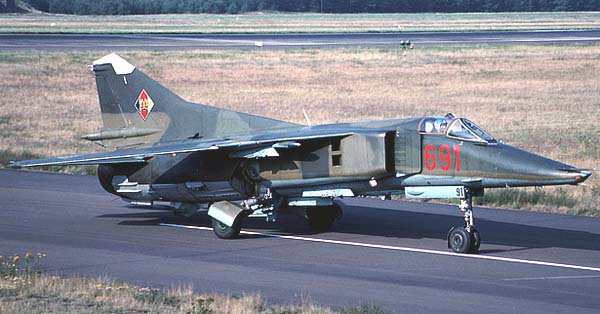

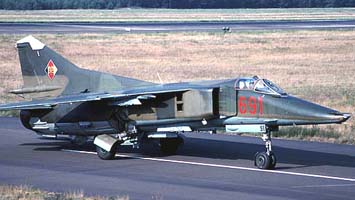

 МиГ-23БН ВВС ГДР  (c) Rob Schleiffert

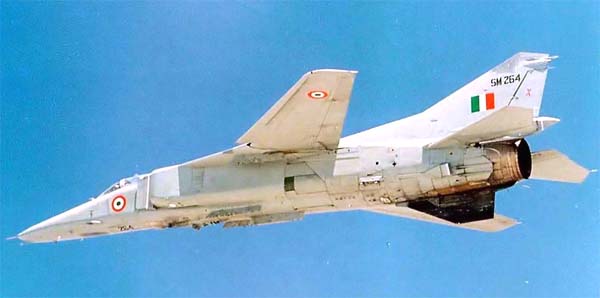

 МиГ-23БН ВВС Индии   (c) Indian AF

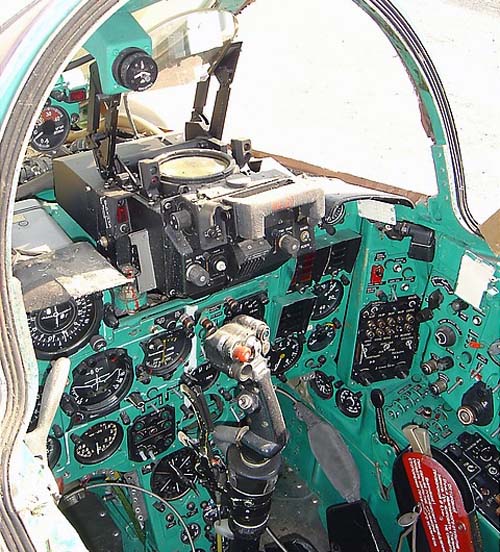

 Кабина пилота  МиГ-23БН   (c) Joeri Sarens

  Схемы:

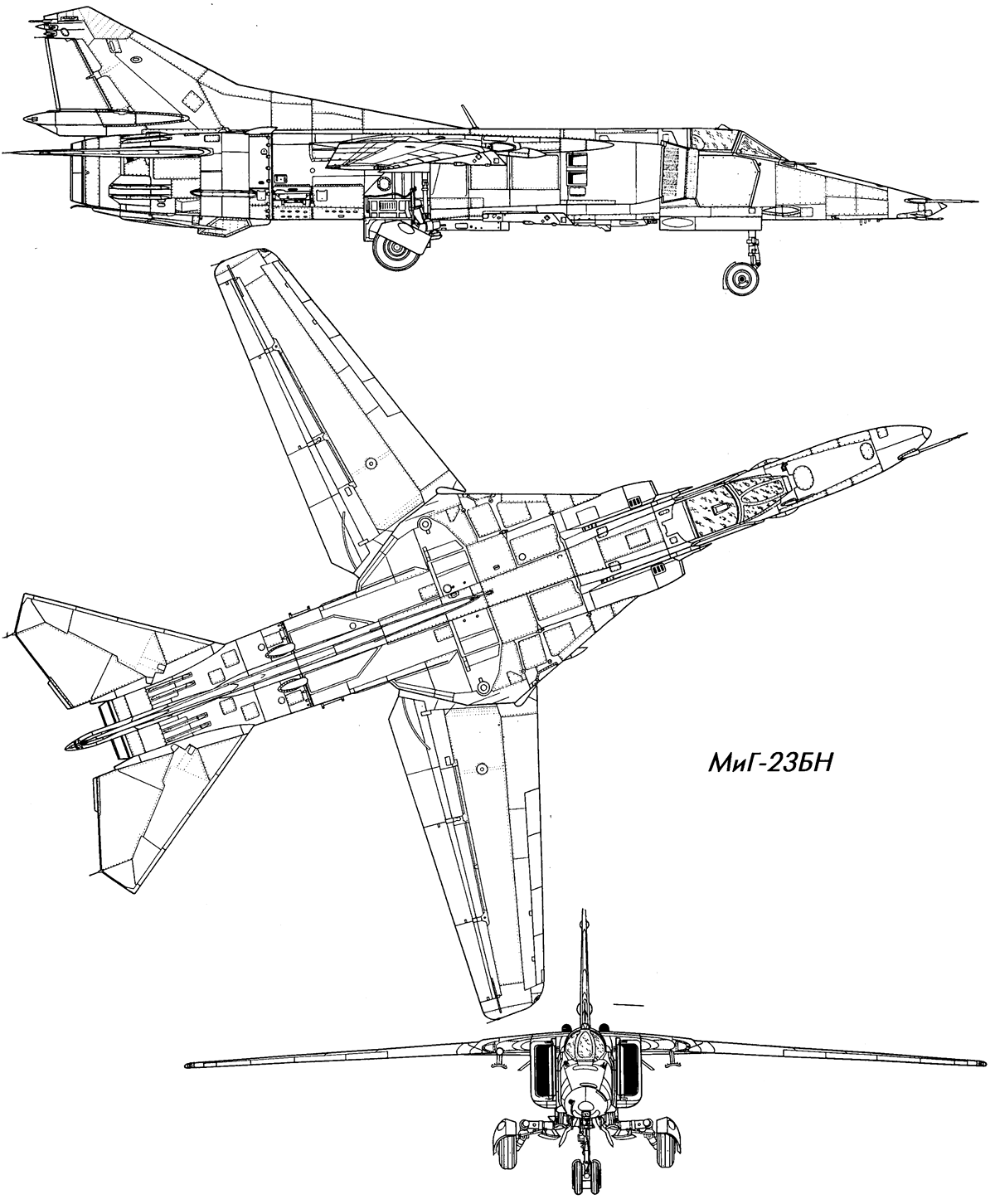

 МиГ-23БН  (c) Андрей Юргенсон

  Варианты окраски:

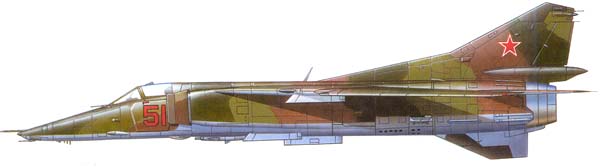

 МиГ-23БН  722 апиб

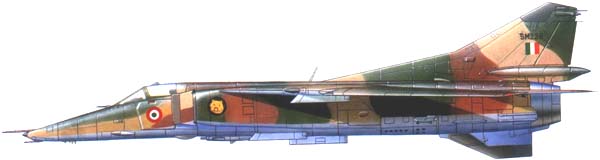

 МиГ-23БН  ВВС Индии

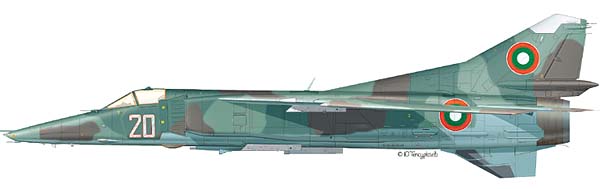

 МиГ-23БН  25-го бап  ВВС Болгарии   (c) Юрий Тепсуркаев
 МиГ-23БН  25-го бап  ВВС Болгарии   (c) Юрий Тепсуркаев

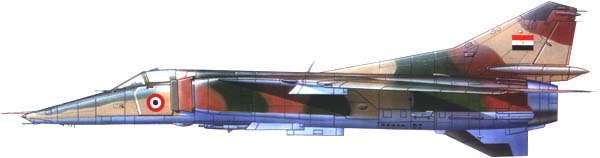

 МиГ-23БН  ВВС Египта

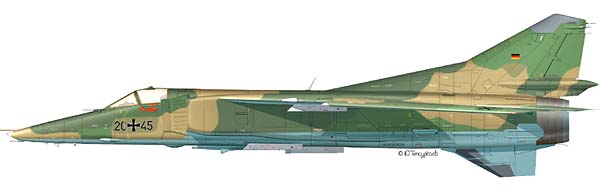

 МиГ-23БН  JBG 37 Luftwaffe    (c) Юрий Тепсуркаев

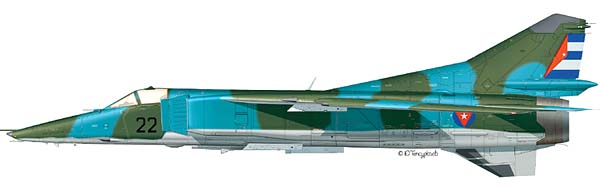

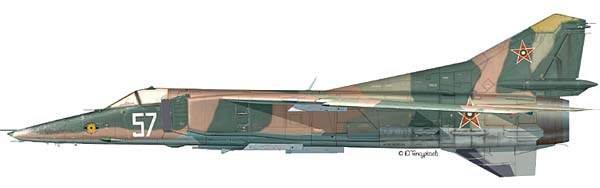

 МиГ-23БН ВВС Кубы    (c) Юрий Тепсуркаев

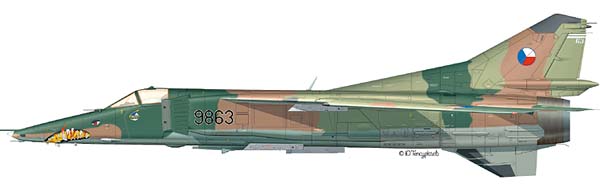

 МиГ-23БН   28-го ибап ВВС ЧСФР     (c) Юрий Тепсуркаев

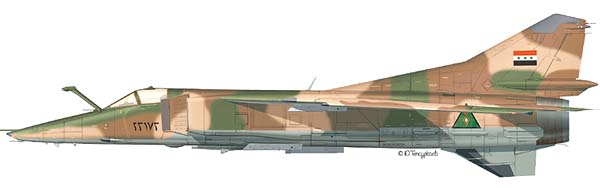

 МиГ-23БН   ВВС Ирака     (c) Юрий Тепсуркаев
