   NF-5 Freedom Fighter

Разработчик: Canadair
Страна: Нидерланды, США, Канада
Первый полет: 1969
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



Голландские NF-5 являлись наиболее совершенными самолетами модификации F-5A/B. Они производились совместно фирмами Canadair и Fokker. В их конструкцию вносились изменения, апробированные па других модификациях F-5. На самолеты устанавливались мощные канадские двигатели J85-Can-15. Конструкция крыла была усилена, что позволило достигать более высоких перегрузок в полете и увеличить полезную нагрузку. Самолеты могли нести па подфюзеляжном пилоне топливный бак емкостью 1040 л. На крыльях был установлен отклоняемый носок, использование которого совместно с закрылками позволяло существенно повысить маневренность самолета.

По своим маневренным характеристикам NF-5 превосходил F-104 Starfighter и F-4 Phantom. В кабине устанавливалось новое оборудование и оптический прицел Ferranti. В задней части фюзеляжа, над моторами, монтировались контейнеры дипольных отражателей. NF-5A совершил первый полет 24 марта, a NF-5B - 17 июля 1969 г. Для ВВС Голландии было поставлено 75 NF-5A и 30 NF-5B.  В начале 80-х годов, после принятия на вооружение истребителей F-16 Fighting Falcon самолеты NF-5A после модернизации БРЭО были переданы в ВВС Турции.








 Модификации :
 NF-5А  одноместный вариант истребителя.
 NF-5B  двухместный вариант истребителя.



 ЛТХ:
Модификация   NF-5A
Размах крыла, м
  стандартный   7.70
  с баками на концах крыльев   7.85
Длина, м   14.38
Высота, м   4.01
Площадь крыла, м2   15.80
Масса, кг
  пустого самолета   3667
  нормальная взлетная   6510
  максимальная взлетная   9374
Топливо, л
  во внутренних баках   2207
  дополнительные баки   387.5
  ПТБ   3 х 567.8
Тип двигателя   2 ТРД Orenda J85-CAN-15
Тяга, кН   2 х 19.13
Максимальная скорость, км/ч   1487
Крейсерская скорость, км/ч   1021
Практическая дальность с ПТБ, км   2594
Радиус действия, км
  максимальный   1002
  с максимальной боевой нагрузкой   314
Максимальная скороподъемность, м/мин   9800
Практический потолок, м   15390
Экипаж, чел   1
Вооружение:   две 20-мм пушки Ford M39E с 280 патронами на пушку.
  боевая нагрузка - 1996 кг на 7 пилонах подвески
 4 УР класса воздух-воздух AIM-9 Sidewinder или 2 УР воздух-земля AGM-12 Bullpup.
 или 1х 907 кг бомба и 2 УР AIM-9 Sidewinder
 или 2х 454 кг бомбы и 2х 227 кг бомбы,
 или 4 ПУ НУР 19х 70-мм


 Доп. информация :


  Фотографии:

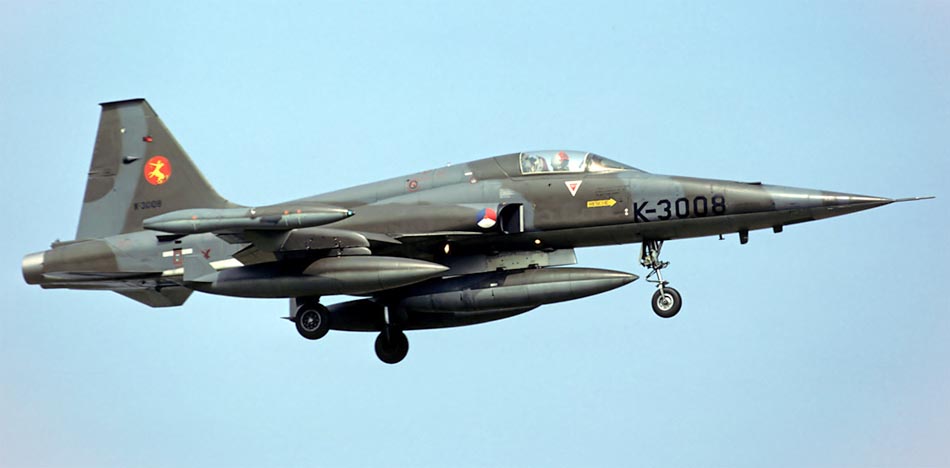

 NF-5A (c) C.Brent

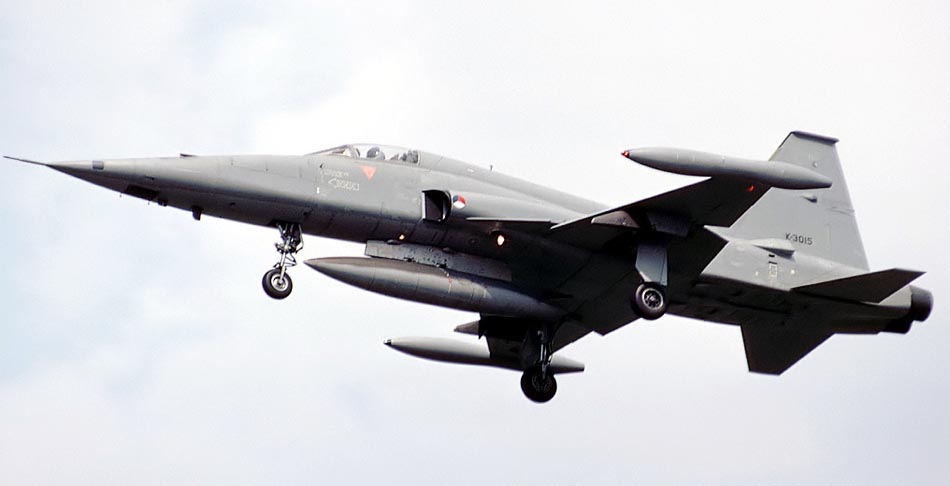

 NF-5A (c) Gerard Helmer

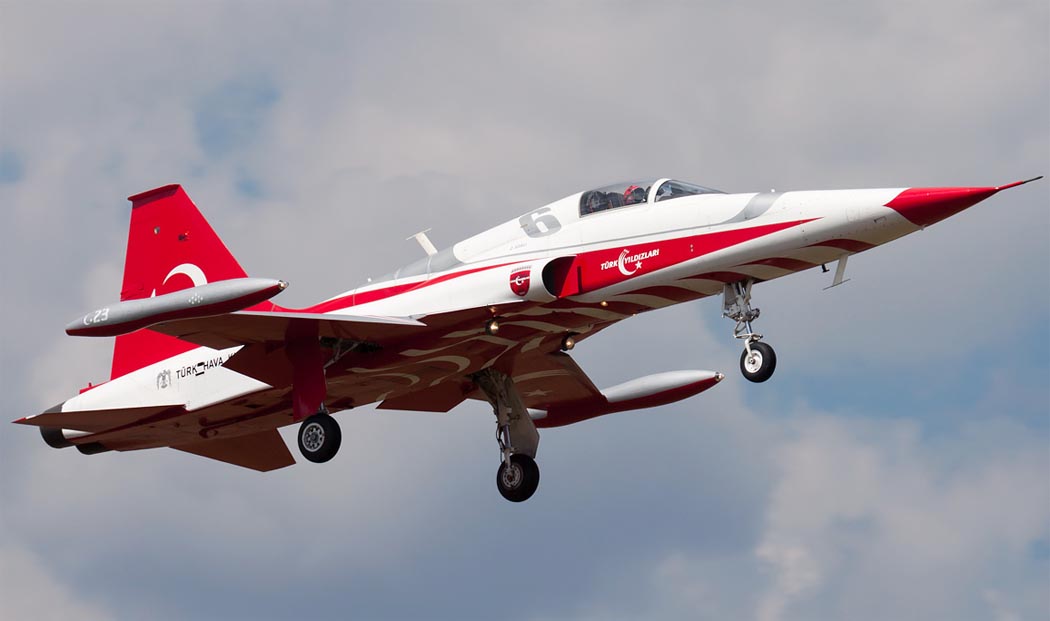

 NF-5A ВВС Турции (c) Soos Jozsef

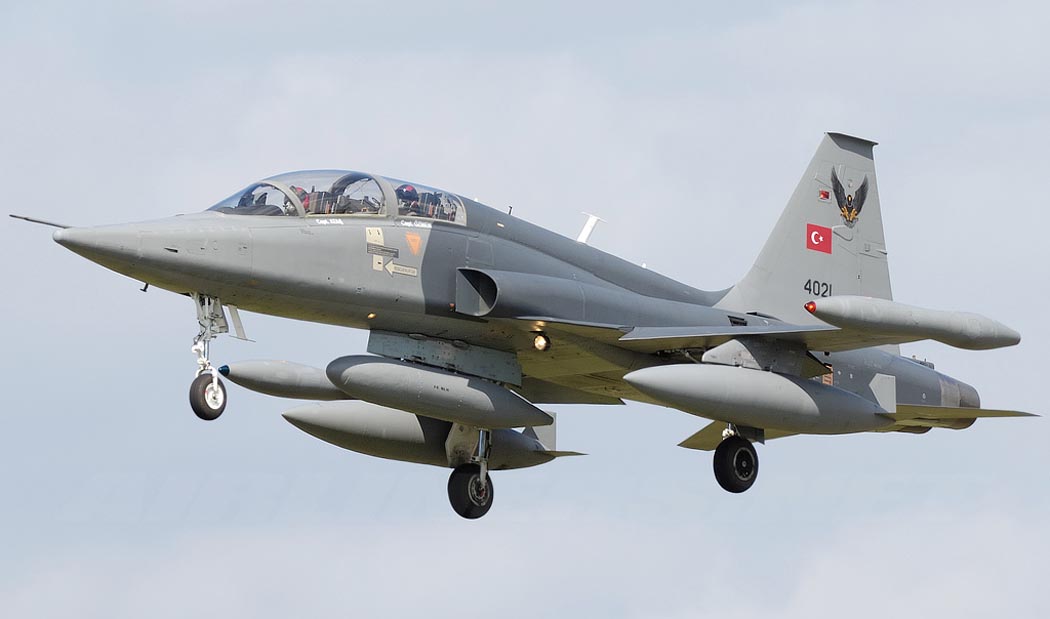

 NF-5B ВВС Турции (c) Stephen Fox

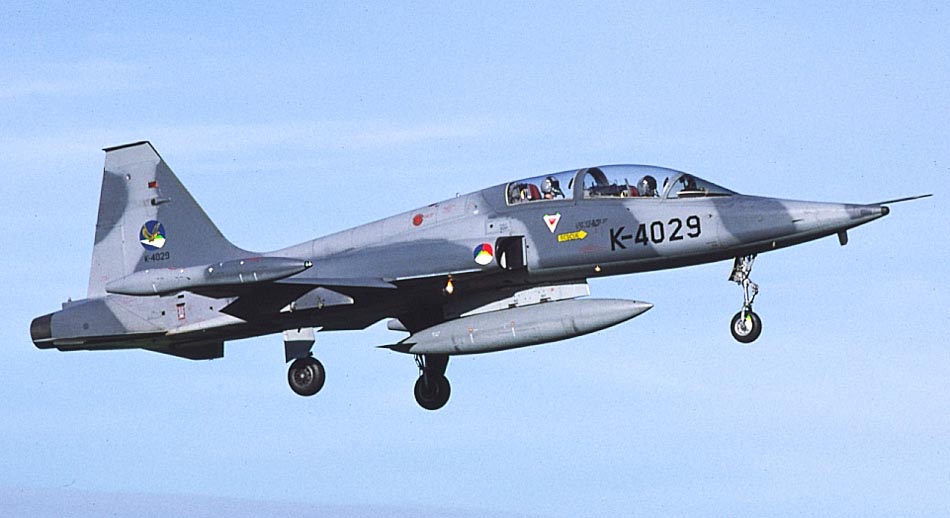

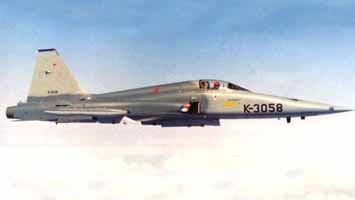

 NF-5B (c) Lieuwe Hofstra

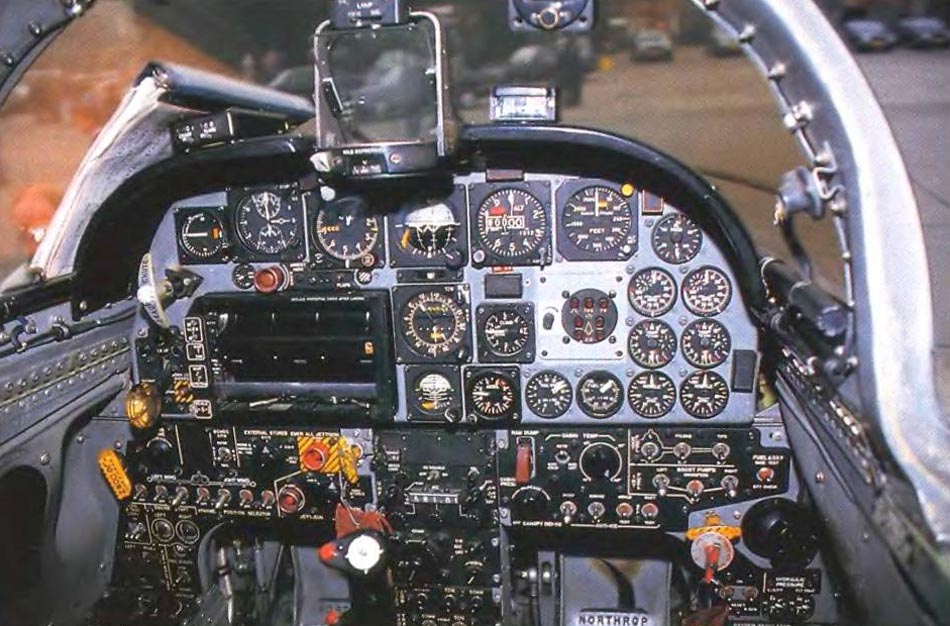

 Передняя кабина NF-5B

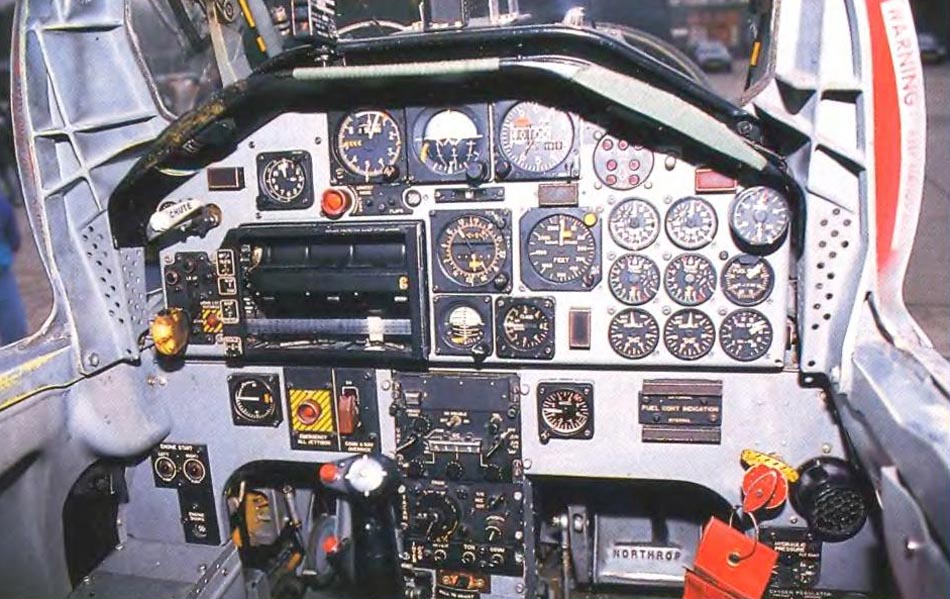

  Задняя кабина NF-5B

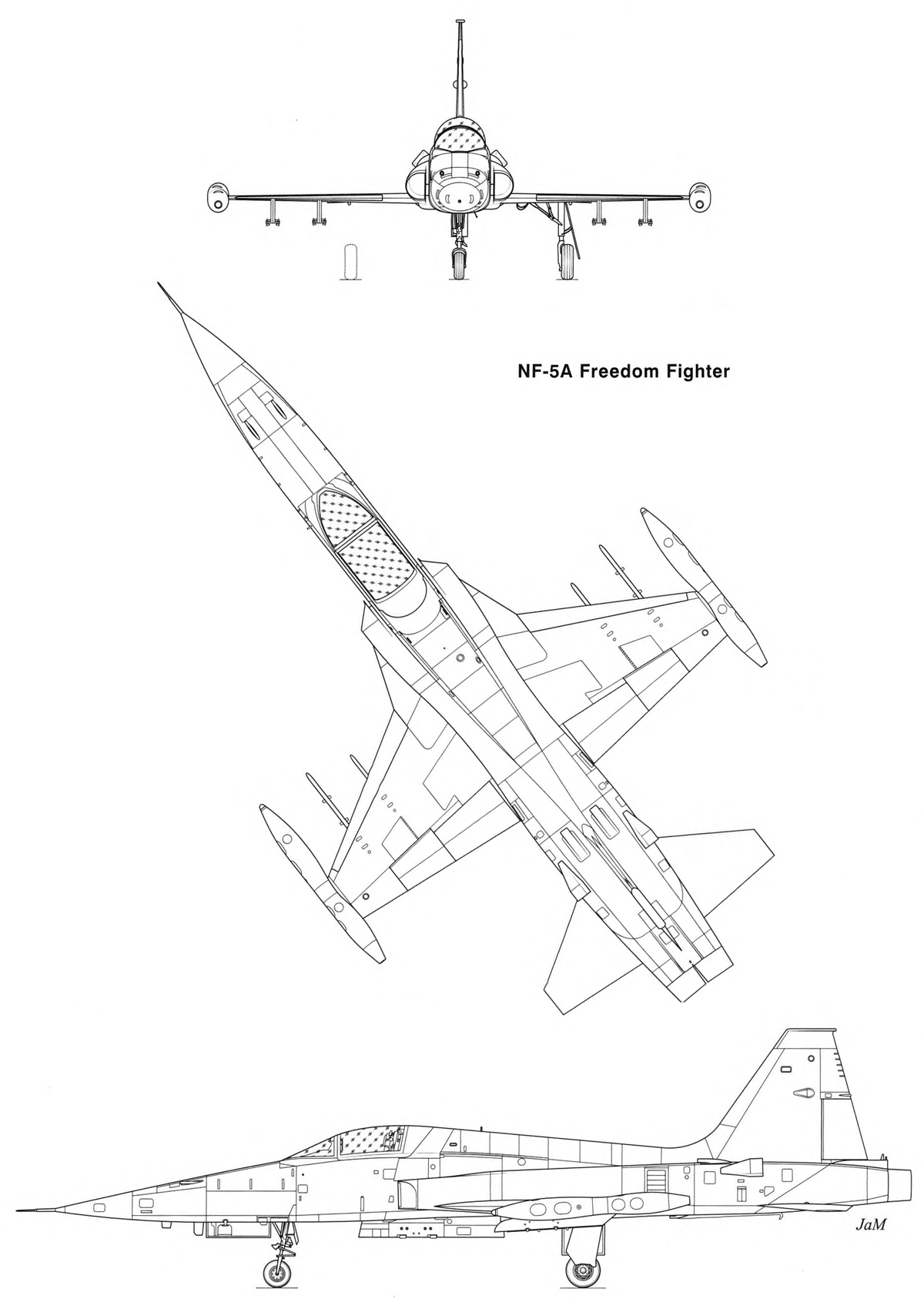

 Схемы:

 NF-5A

  Варианты окраски:

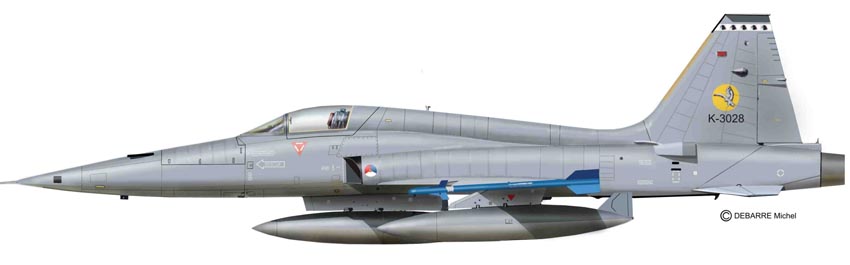

 NF-5A 316 sq. (c) Michel Debarre

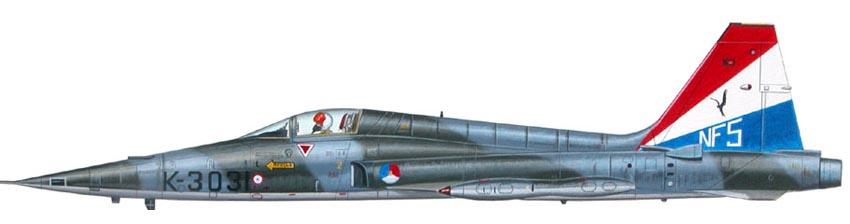

 NF-5A

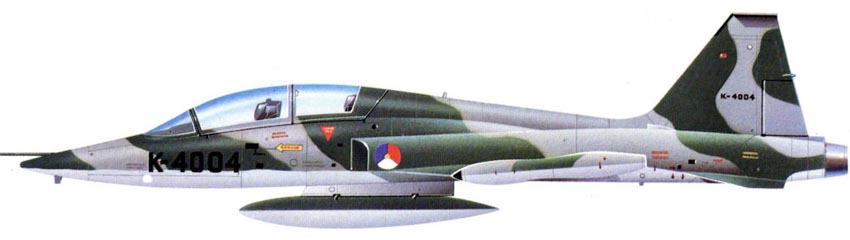

 NF-5B







Список источников:

Авиафан. Грозные "малыши" фирмы Northrop. Об истребителе Northrop F-5
Крылья Родины. Михаил Никольский. Истребитель "Свободного мира"
Эдмунд Цихош. Сверхзвуковые самолеты
Виктор Шунков. Современная военная авиатехника
Joe Baugher. Encyclopedia of American Military Aircraft. Northrop F-5 Freedom Fighter/Tiger II
Global Security.org. US Military Aircraft. Northrop F-5A
L+K 2006-06. Gerard Keijsper. Canadair NF-5A/B Freedom Fighter
