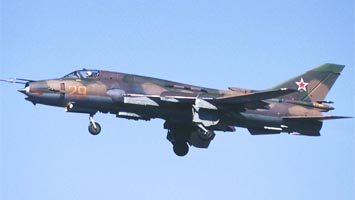

   Су-17М4

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1980
Тип: Истребитель-бомбардировщик
  ЛТХ     Доп. информация



Последним вариантом Су-17, внедренным в серийное производство, стал С-54. Разработка его велась в ОКБ Сухого с марта 1977-го. Первая опытная машина появилась на аэродроме в 1980-м и в этом же году три опытных самолета предъявили на госиспытания, успешно завершенные в ноябре 1982-го. Бригадой специалистов по испытанию С-54 руководил ведущий инженер НИИ ВВС С.В.Назаренко. Ведущий инженер от ОКБ Г.С.Кузнецов.

На самолете установили катапультное кресло К-36ДМ. С учетом основного назначения машины - атака наземных целей, отказались от регулируемого воздухозаборника, зафиксировав конус в оптимальном положении для трансзвукового низковысотного полета. Максимальную скорость на высоте ограничили значением, соответствующим числу М=1,75. На самолете установили современную рацию Р-862. Внешне С-54 отличался от Су-17М3 небольшим воздухозаборником на гаргроте перед килем, но по "начинке" это была совершенно другая машина. На Су-17М3 совместная работа различных бортовых систем обеспечивалась летчиком. В ходе испытаний самолета с прицелом АСП-17Б с аналого-цифровым вычислителем выявилась необходимость включения в состав бортового комплекса БЦВМ. Для С-54 разработали ПНК-54 на основе БЦВМ "Орбита-20-22", САУ-22М2, СУО-54. Применение управляемого оружия с полуактивным лазерным наведением обеспечивалось лазерным дальномером-целеуказателем "Клен-ПС", а с телевизионными - телеиндикатором ИТ-23М. На С-54 при пуске УР накладывание центральной метки прицела на цель производилось кнюппелем, а не маневрированием самолета, как на Су-17М3, у которого метка перемещалась кнюппелем после схода ракеты с направляющей.

В состав вооружения входили ракеты Х-25МЛ, а корректируемые авиабомбы КАБ-500Кр, требующие больших углов прокачки лазерного луча подсвета цели из-за значительного отставания бомбы от самолета в момент падения, заменялись КАБ-500Т с телевизионной ГСН. Отсутствие автоматического сопровождения цели требовало такого выбора динамических характеристик контура цель - летчик-оператор - станция "Клен-ПС", чтобы при ручной коррекции линии визирования "Клена-ПС" обеспечивалась необходимая точность наведения X-25МЛ. Эту задачу блестяще решили, и Х-25МЛ не потеряла своей эффективности. Вошла в состав вооружения самолета и ракета Х-29Т. Госиспытания успешно завершились в ноябре 1982-го, под обозначением Су-17М4 самолет приняли на вооружение в сентябре 1983-го. Этим же приказом принимался на вооружение Су-17УМ3.

В январе 1983-го группе работников ММЗ им.П.О.Сухого вручили государственные награды в связи с принятием на вооружение Су-17УМ3 и Су-17УМ4. А в феврале от обязанностей главного конструктора Су-17М4 освободили Н.Г.Зырина. Все дальнейшие работы по машине проводились под руководством главного конструктора А.А.Слезева. Использование БЦВМ в составе бортового комплекса Су-17М4 позволило решить еще одну актуальную проблему фронтовой авиации: атакующие самолеты часто входили в зону поражения собственных боеприпасов, имели место и столкновения с землей из-за несвоевременного выхода из пикирования, особенно ведомых.

После принятия самолета на вооружение на нем отработали систему "Увод". Система строилась по принципу прогнозирования опасной зоны и выбора оптимального времени отворота с учетом маневренных возможностей самолета и зоны эффективного применения оружия. Если пилот не реагировал на соответствующую индикацию, система автоматически выводила самолет из опасной зоны.

Служили Су-17 различных модификаций и в государствах, образовавшихся на постсоветском пространстве, до середины 1990-х. В условиях высоких температур и горно-пустынной местности, несмотря на не всегда высокое качество топлива и боевые повреждения, не вызывала нареканий работа двигателя АЛ-21Ф-3, отработанного к тому времени. Не взрывались при попадании пуль и осколков топливные баки с полиуретановой губкой, а после установки в уязвимых местах снизу фюзеляжа бронеплит сократились потери машин от поражения коробки приводов, генератора, топливного насоса и элементов гидросистемы. Установленная в ходе войны система АСО-2В с тепловыми ловушками позволяла во многих случаях успешно решать задачи в условиях использования противником ПЗРК. В Афганистане Су-17М3Р и Су-17М4Р активно использовались не только для контроля результатов бомбо-штурмовых ударов, но и разведки противника при помощи подвесных контейнеров с фото, радиотехнической, ИК и телевизионной аппаратурой. Больше всех в Афганистане пришлось повоевать Су-17М3. В разгар войны в 1985-м Су-17М3 по надежности опережали штурмовики и боевые вертолеты. Имея наработку на отказ 145 ч, они более чем на 11 ч превышали этот показатель по ВВС 40-й армии.

Для решения разведывательных задач часть самолетов, получивших обозначение Су-17М4-Р (Су-17М3-Р), была оборудована подвесными контейнерами ККР-1/54 для ведения комплексной разведки (радиотехнической, фото-, ИК- и телевизионной). Контейнер содержал в себе АФА плановой, панорамной и перспективной съемки, РЛС бокового обзора, ИК-систему и осветительные патроны для съемки в ночных условиях. Кроме того, при ведении разведки эти самолеты дополнительно оснащались контейнерами со станциями активных помех.

Серийное производство Су-17 продолжалось 20 лет. За это время завод в Комсомольске-на-Амуре изготовил 2820 машин различных модификаций, что свидетельствует о правильности направления, выбранного П.О.Сухим весной 1965-го. Свыше тысячи машин служили, а многие из них служат и сейчас в ВВС различных стран.




 Модификации :
 Су-17М4 (С-54)

 последняя серийная модификация. Отличался новым цифровым прицельно-навигационным комплексом ПрНК-54, нерегулируемым воздухозаборником и дополнительным воздухозаборником перед килем для охлаждения БРЭО. Разрабатывался с марта 1977 года. Выпускался в 1978-1990 годах.

 Су-17М4Н (С-54Н, С-56, Су-17М6)

 самолёт с неподвижным крылом (проект). Отличался двигателем АЛ-31Ф и обновлённым составом БРЭО. Разрабатывался в начале 80-х годов.

 Су-17М4Р (С-54Р)

 разведчик на базе Су-17М4. Оснащался контейнером ККР-1/Т или ККР-1/2.




 ЛТХ:
Модификация   Су-17М4
Размах крыла, м
при мин. стреловидности   13.68
при макс. стреловидности   10.02
Длина самолета, м   19.02
Высота самолета, м   4.97
Площадь крыла, м2
при мин. стреловидности   38.49
при макс. стреловидности   34.45
Масса, кг
  пустого   12161
  нормальная взлетная   16400
  максимальная взлетная   19630
  топливо (внутреннее)   3770
  топливо (ПТБ)   2875
Двигатели   1 ТРДФ АЛ-21Ф-3
Тяга, кгс
  максимальная   1 х 7800
  на форсаже   1 х 11200
Максимальная скорость, км/ч
  у земли   1400
  на высоте   1860 (М=1.75)
Практическая дальность, км
  без ПТБ   1520
  с ПТБ   2550
Практический потолок, м   14000
Экипаж, чел   1
Вооружение:   две 30-мм пушки НР-30 (боекомплект - 80 снарядов на пушку)
  боевая нагрузка - 4070 кг на 12 узлах подвески
  УР воздух-воздух Р-60
  УР воздух-земля Х-28, Х-27ПС, Х-25МЛ, Х-58У, Х-29Т
  свободнопадающие бомбы до 500 кг,
  УАБ КАБ-500Кр и КАБ-500Т
  ПУ НАР УБ-32-57, УБ-16-57УМ, Б-8М-1, АПУ-68У, С-25
  пушечный контейнер УПК-23-250
  контейнеры КМГУ-1 и КМГУ-2, баки с зажигательной смесью ЗБ-500 и ЗБ-500Ш.


 Доп. информация :


  Чертеж "Сухой Су-17М-4 (УМ-3)"
  Чертеж "Сухой Су-17М4"
  Чертеж "Сухой Су-17М3(4)"
  Статья "Су-17 в афганской войне"
  Фотографии:

 Второй опытный вариант С-54

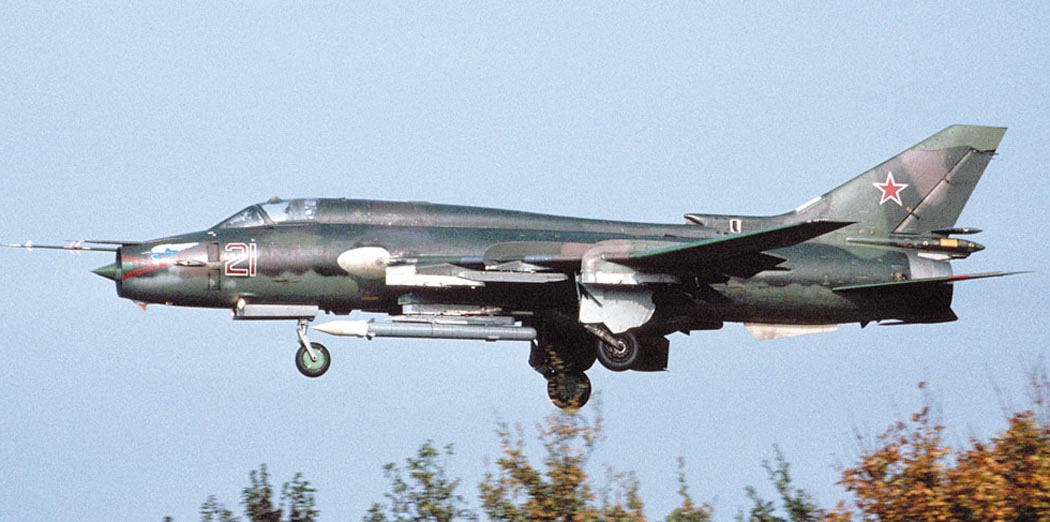

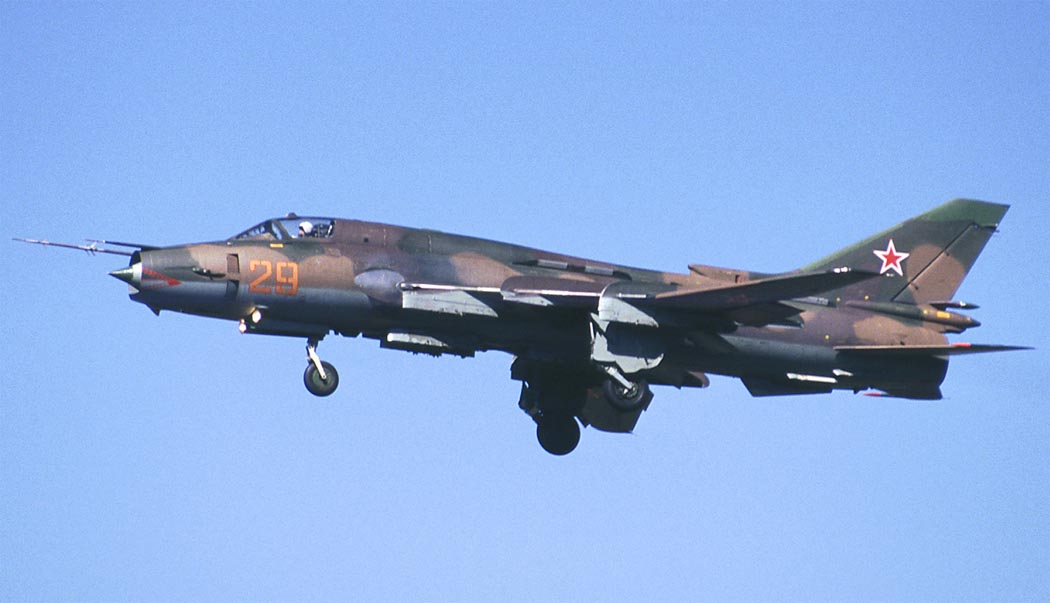

 Су-17М4 (c) CBR
 Су-17М4 (c) Fred Willemsen

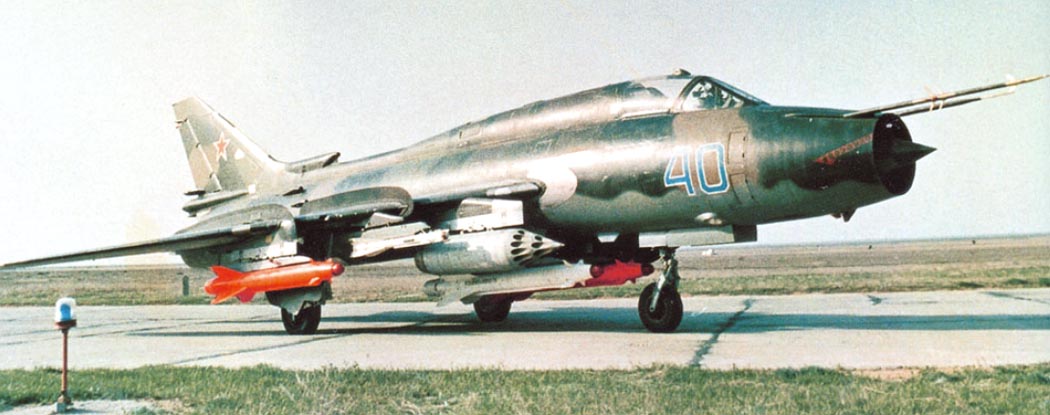

 Су-17М4 с учебной ПРЛУР Х-27ПС и конейтнером "Вьюга" под фюзеляжем

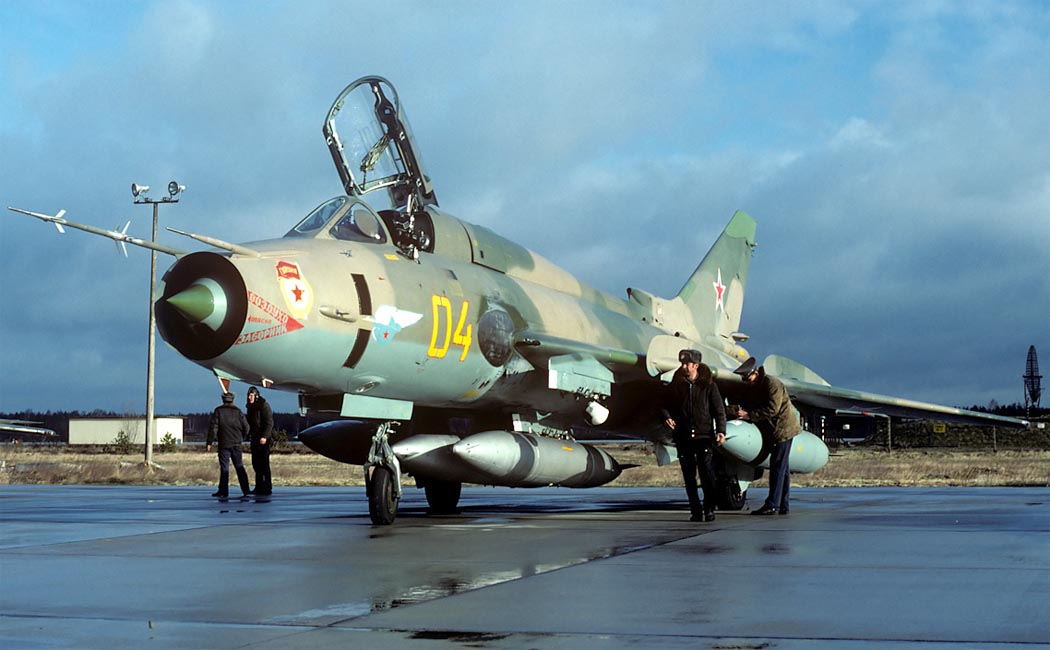

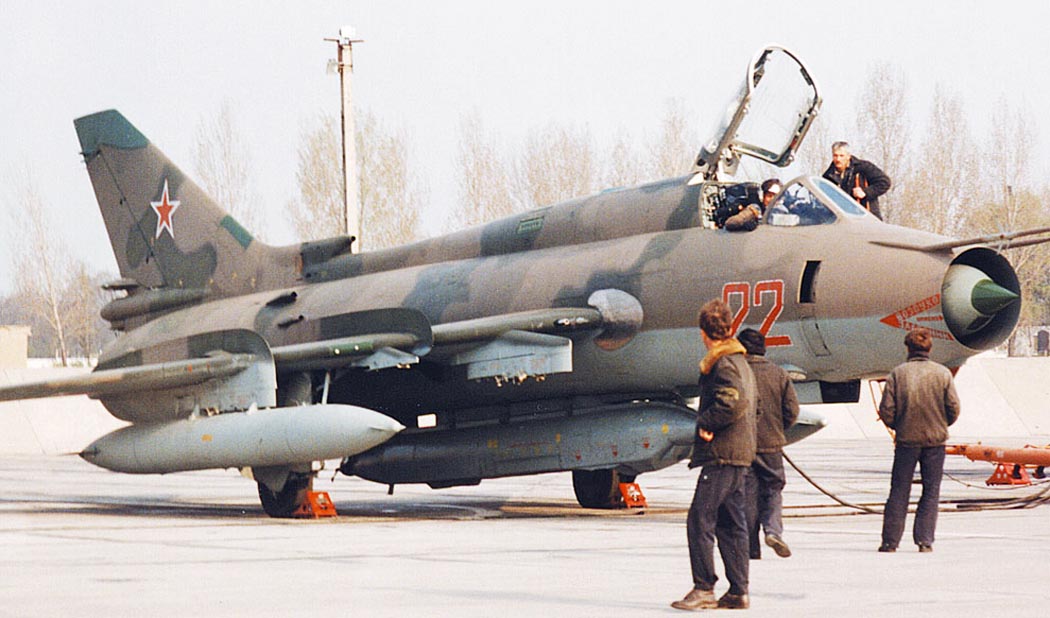

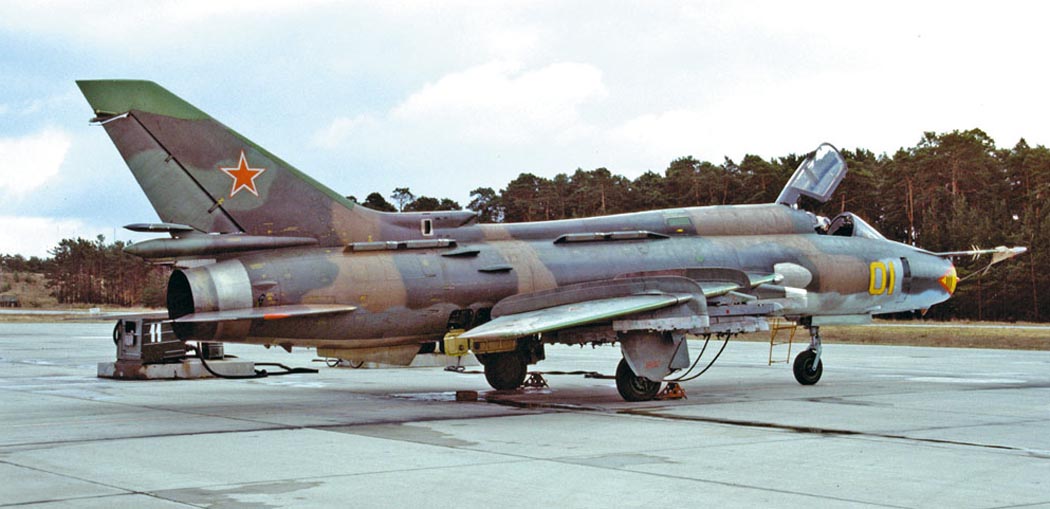

  Предполетная подготовка Су-17М4
 Су-17М4 (c) Joris Termorshuizen

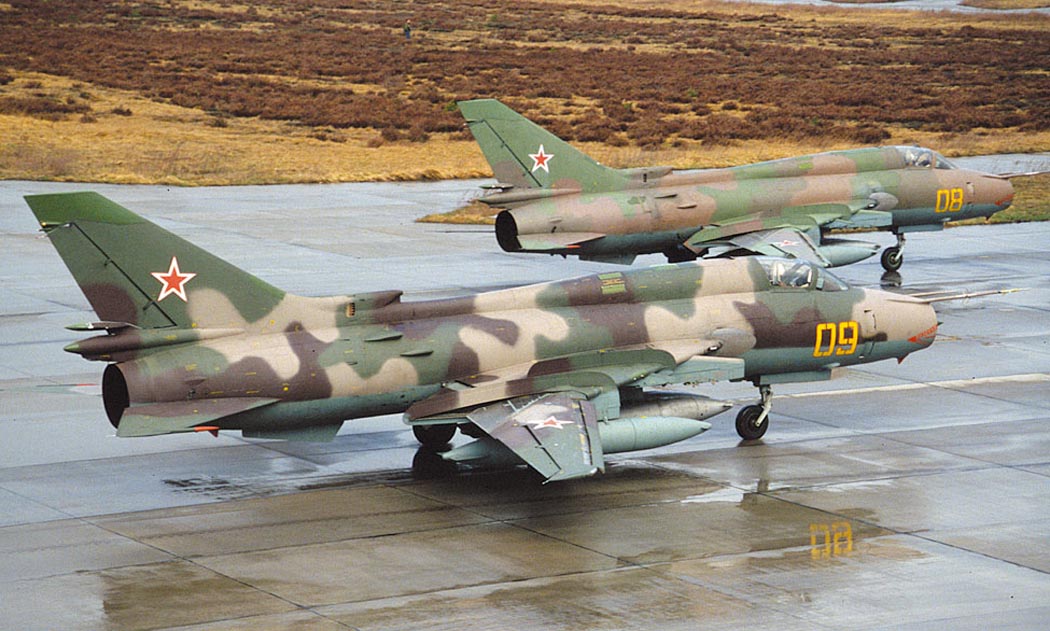

 Пара Су-17М4 перед вылетом

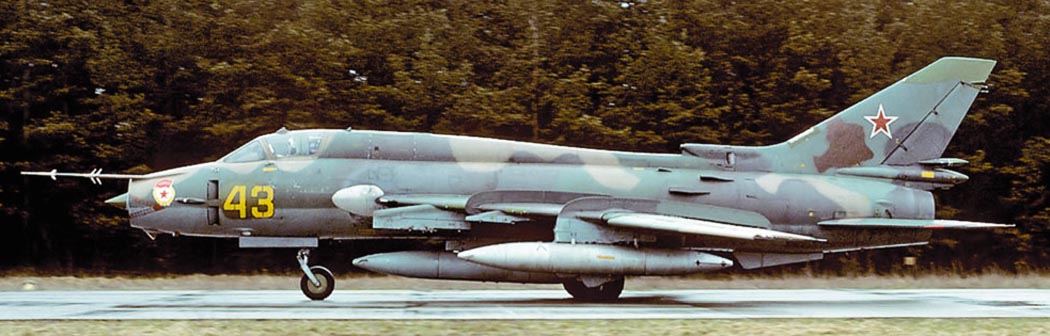

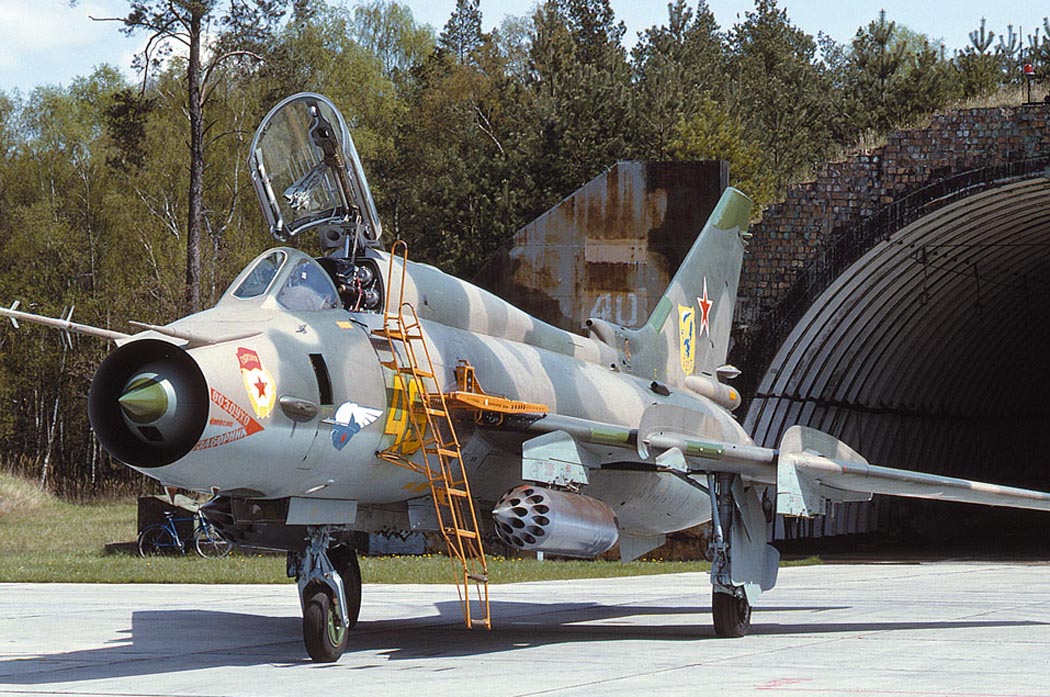

 Су-17М4 с блоками НАР Б-8М1 под крылом

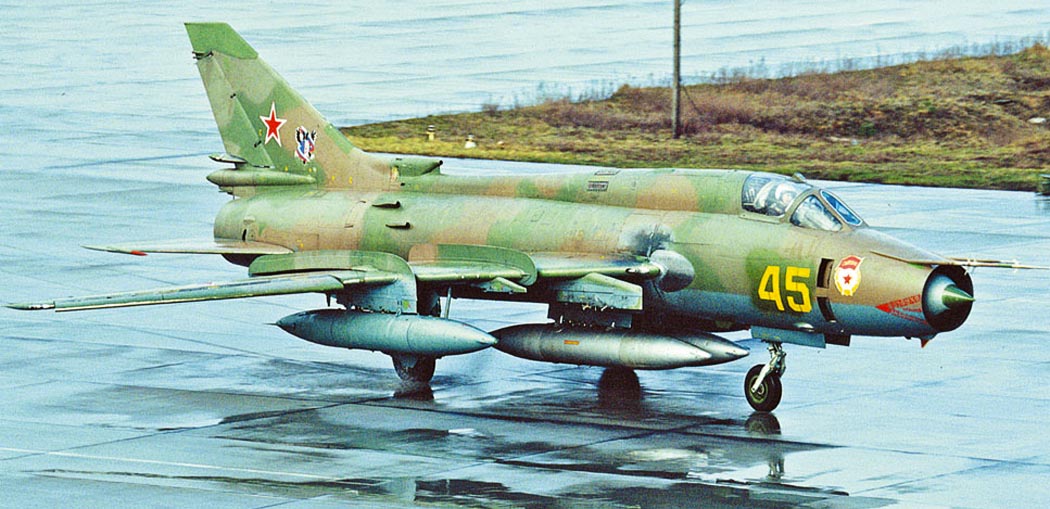

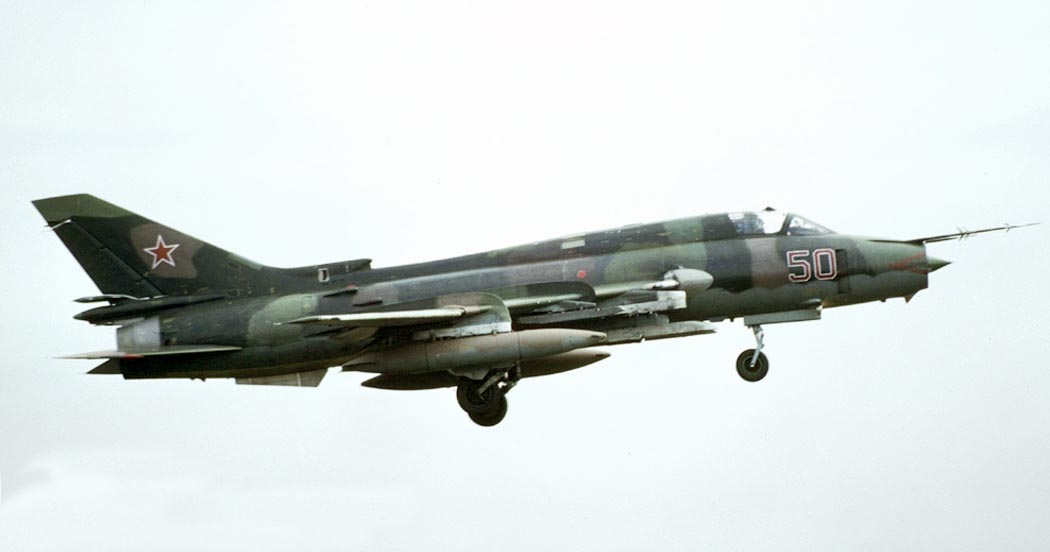

 Су-17М4 несет четыре 800-литровых ПТБ

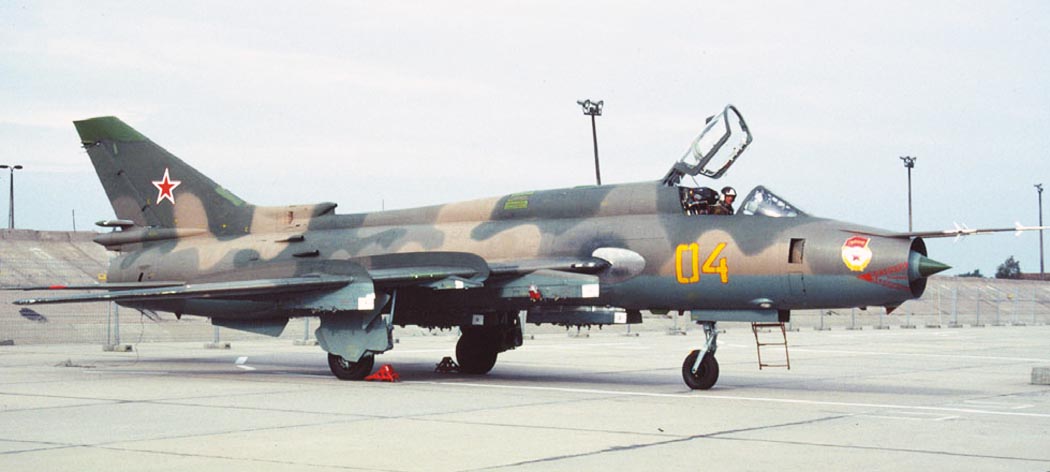

 Су-17М4 на рулежной дорожке аэродрома
  Су-17М4. На гаргроте самолета видны держатели КДС-23 для отстрела помеховых патронов

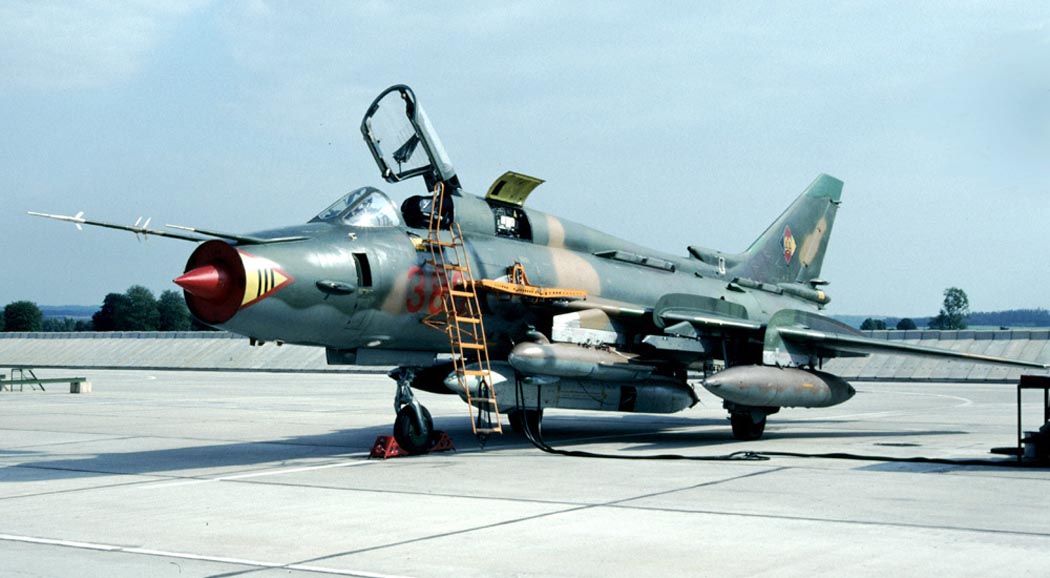

  Разведчик Су-17М4Р ВВС ГДР с контейнером ККР-1/54 (c) Fred Willemsen
 Разведчик Су-17М4Р

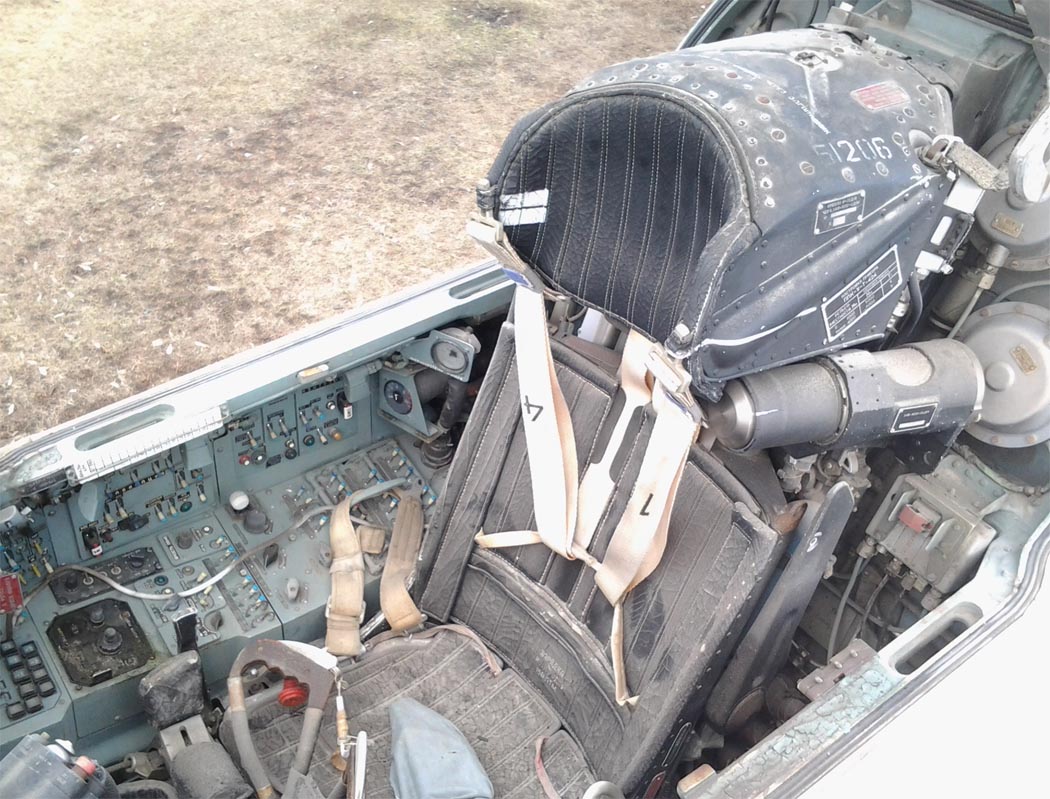

  Кабина Су-17М4

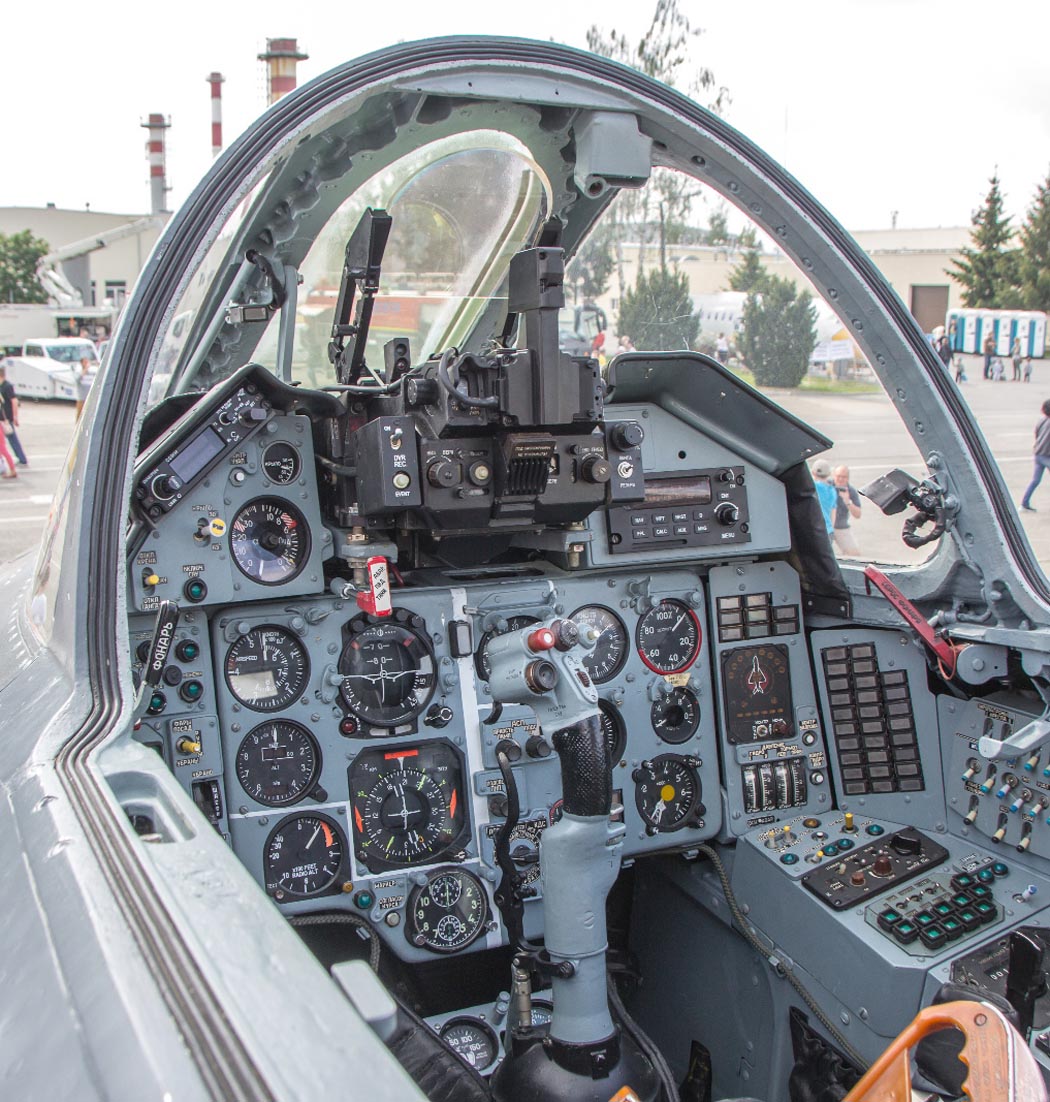

 Приборная панель Су-17М4

  Схемы:

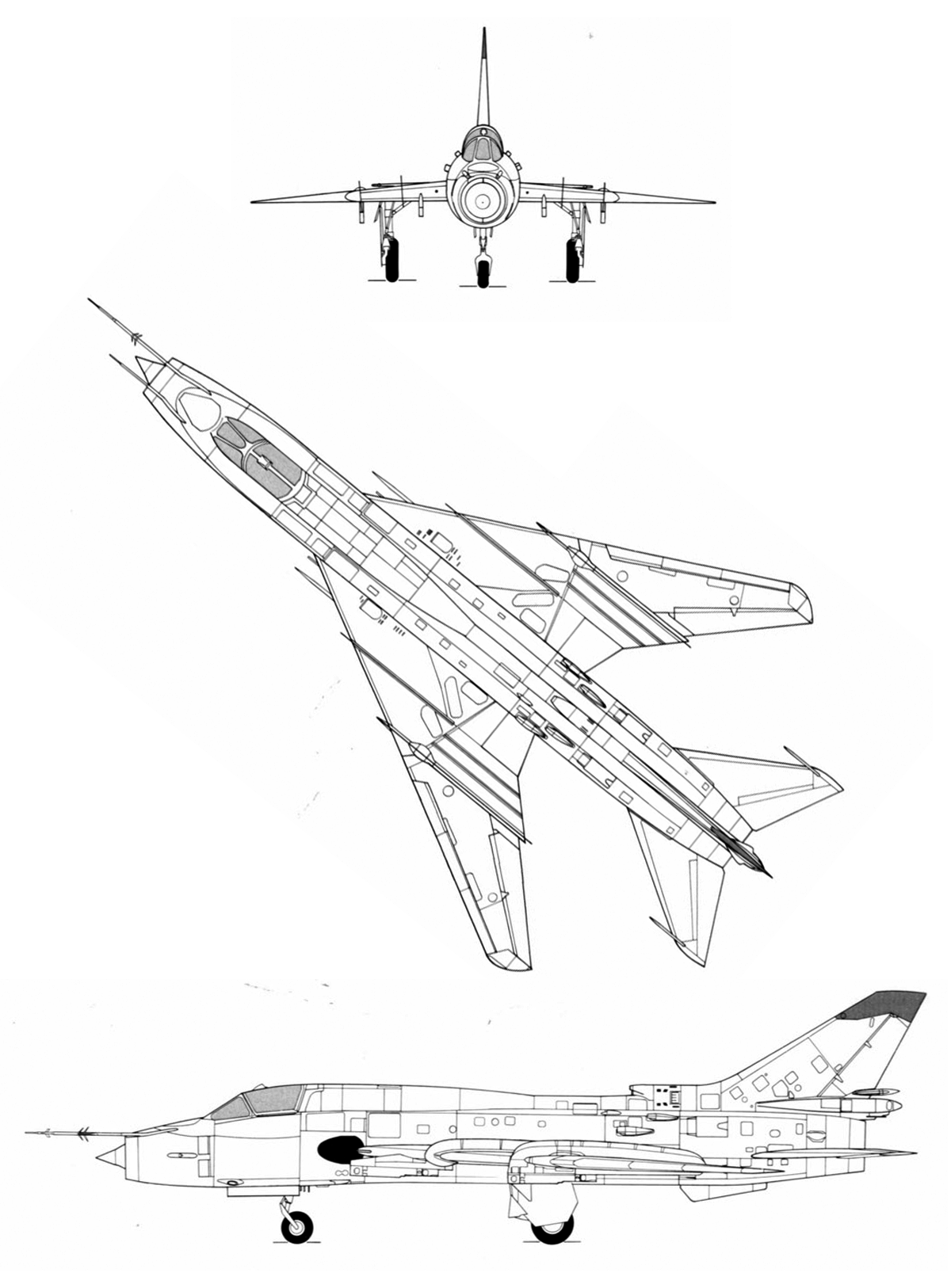

 Су-17М4

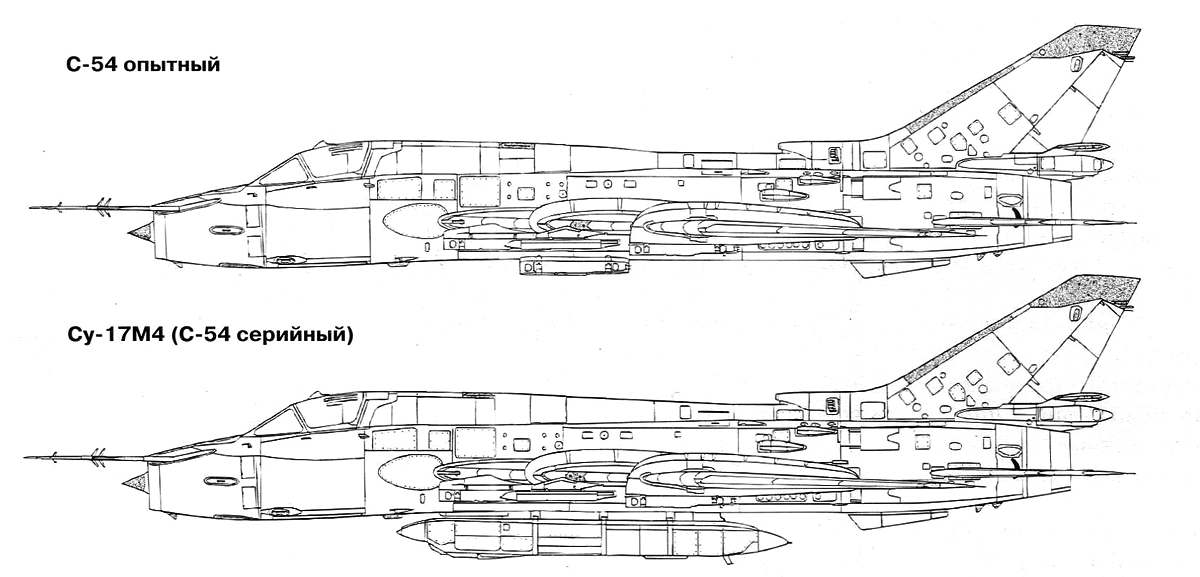

 С-54 и Су-17М4

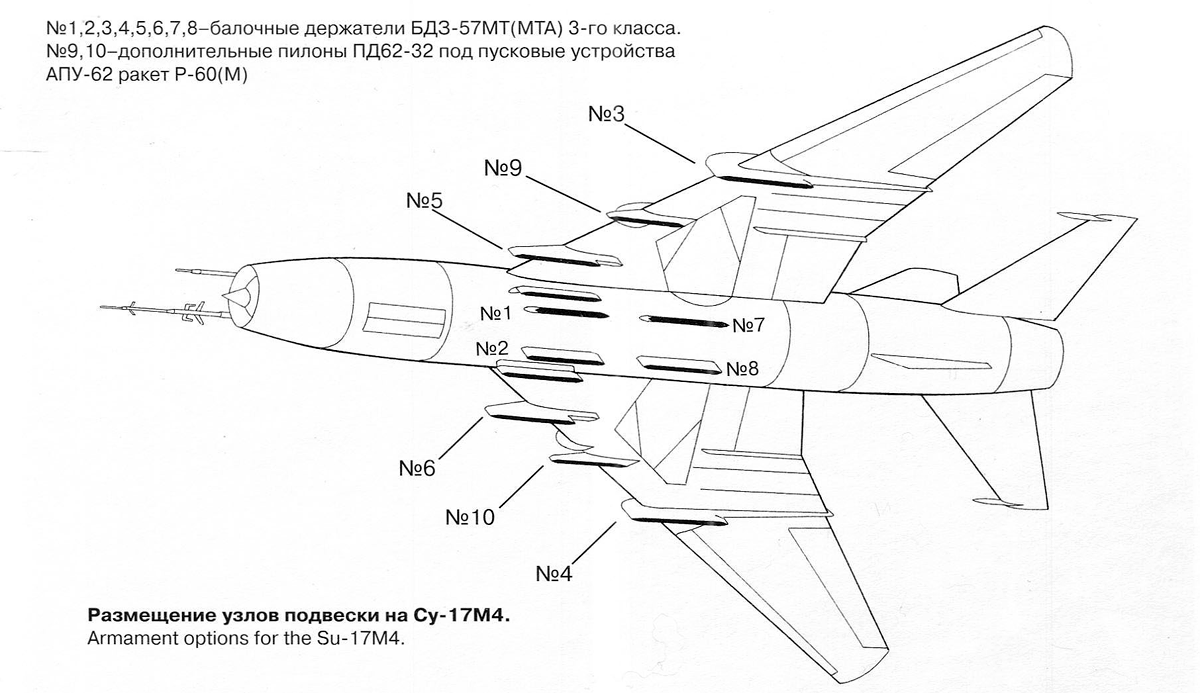

 Размещение узлов подвески Су-17М4

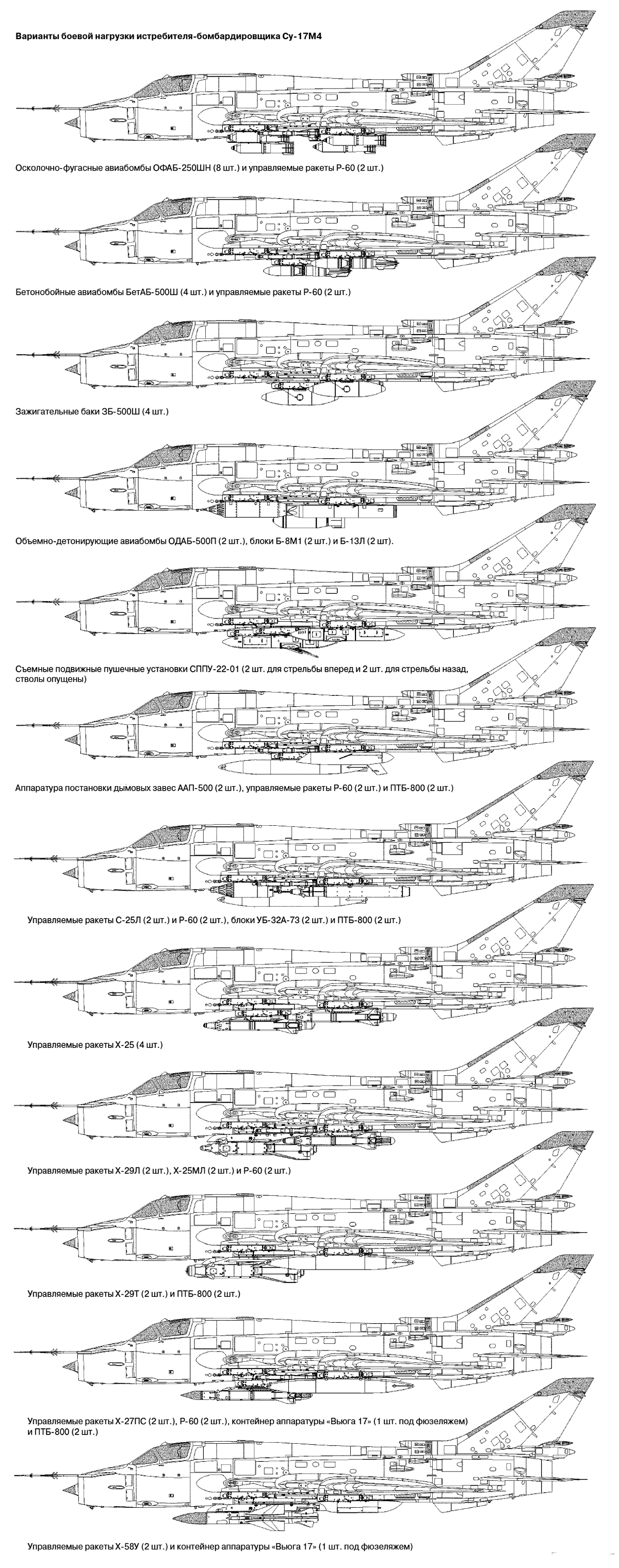

 Варианты подвески Су-17М4

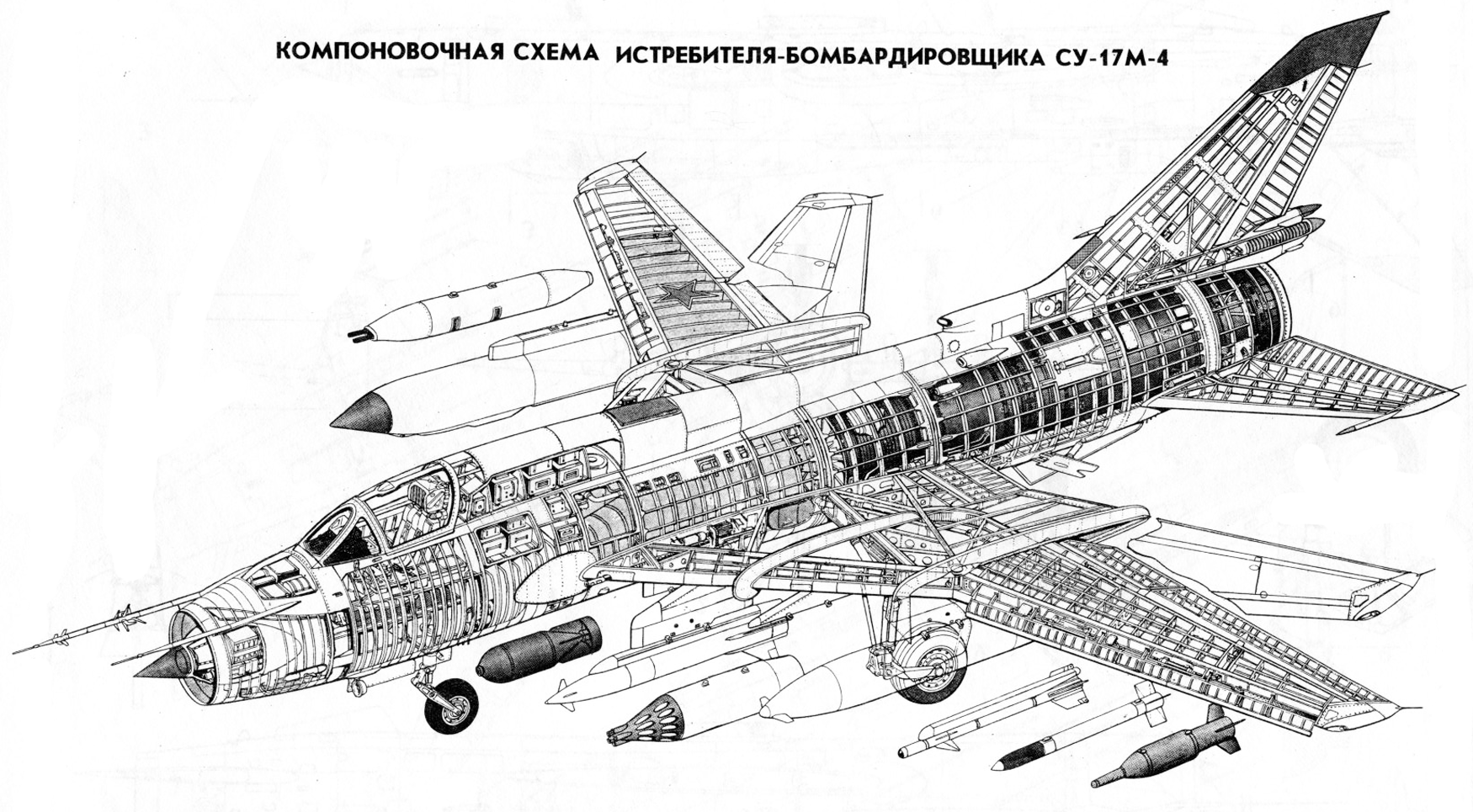

 Компоновочная схема

  Варианты окраски:

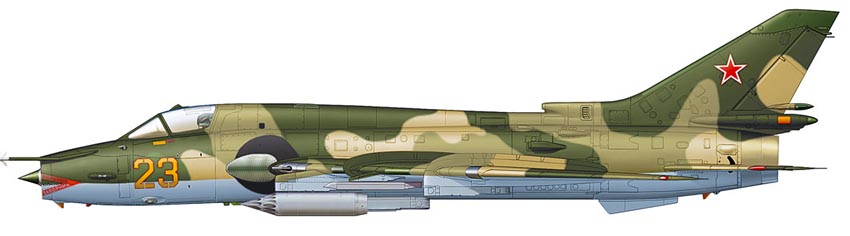

 Су-17М4 Оршанского полка 1ВА

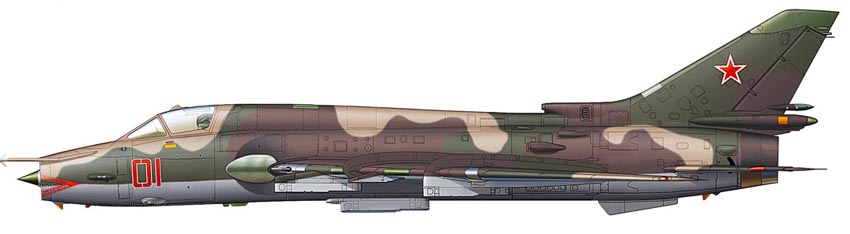

 Су-17М4  302-го апиб   (c) Юрий Терпсуркаев







Список источников:

Яуза. Виктор Марковский, Игорь Приходченко. Су-17 в бою
АвиаКоллекция 2017-09. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17
Экспринт. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17
Эксмо. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17. Убийца "духов"
Крылья Родины 2000-01. Николай Сойко. Полет сквозь годы
Авиация и Время 2014-06. Александ Чечин, Николай Околелов. Самолет эпохи застоя
Авиация и Космонавтика 1996-03. Владимир Ильин. Хорошие самолеты обязательно красивы
Авиация и Космонавтика 2011-05-12. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17
Авиация и Космонавтика 2012-01,04-08. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17
Авиация и Космонавтика 2013-01-02. Виктор Марковский, Игорь Приходченко. Истребитель-бомбардировщик Су-17
М-Хобби 2003-03-04. Виктор Марковский. Афганские "стрижи"
Роман Астахов. Русская Сила. Истребитель-бомбардировщик Су-17
Aerofax. Yefim Gordon. Sukhoi Su-7/-17/-20/-22
Midland. V.Antonov, Y.Gordon, N.Gordyukov, V.Yakovlev, V.Zenkin, L.Carruth, J.Miller. OKB Sukhoi
