   Су-27УБК

Разработчик: ОКБ Сухого
Страна: СССР
Первый полет: 1986
Тип: Учебно-боевой истребитель
  ЛТХ     Доп. информация



Су-27УБК -  коммерческий вариант учебно-боевого истребителя Су-27УБ  поставлялся в Китай, Вьетнам, Эфиопию и Анголу. С  1986 г. серийно строится в Иркутске.

Планер истребителя-перехватчика Су-27УБК выполнен по интегральной аэродинамической схеме, при которой крыло и фюзеляж образуют единый несущий корпус, выполненный в продольных сечениях в виде крыльевых профилей, чем обеспечиваются высокие значения аэродинамического качества и коэффициента подъемной силы на маневре. Для повышения маневренности самолет выполнен статически неустойчивым, с искусственной устойчивостью, обеспечиваемой системой дистанционного управления.

Истребитель оснащен аналоговой электродистанционной системой управления с четырехкратным резервированием. Крыло имеет автоматически отклоняющиеся носки и флапероны. Вертикальное оперение двухкилевое с рулями направления. Горизонтальное оперение представляет собой дифференциально отклоняемый стабилизатор и состоит из двух цельноповоротных консолей. Шасси трехопорное с одноколесными стойками, убирающимися вперед, против полета. Конструкция самолета выполнена, в основном, из алюминиевых сплавов с использованием титана. Топливная система состоит их пяти баков, которые расположены в фюзеляже, в центроплане и в консолях крыла. Кабина экипажа оснащена катапультными креслами К-36ДМ сер.2.

Силовая установка самолета Су-27УБК состоит из двух двухконтурных турбореактивных двигателей АЛ-31Ф с форсажными камерами. Особенностью двигателя АЛ-31Ф является конструкция лопаток турбин, которые обладают уникальными механическими и эксплуатационными характеристиками. Двигатели могут эксплуатироваться в широком диапазоне высот и скоростей полета. Воздухозаборники регулируемые, с подвижным горизонтальным клином и створками подпитки на нижней поверхности. Имеется специальная поднимающаяся сетка, обеспечивающая защиту двигателей от попадания посторонних предметов на взлетно-посадочных режимах.

Бортовое радиоэлектронное оборудование (БРЭО) самолета Су-27УБК включает четыре комплекса: систему управления вооружением (СУВ), пилотажно-навигационный комплекс (ПНК), комплекс связи (КС) и бортовой комплекс обороны (БКО). Все комплексы связаны между собой. СУВ обеспечивает ведение дальнего ракетного боя против одиночных целей и группы взаимодействующих целей, а также ведение ближнего маневренного боя с применением управляемых ракет и пушки. ПНК обеспечивает управление полетом при наведении на цель, выход на запрограммированную наземную цель, полет по маршруту, возвращение на заданный аэродром, межсамолетную навигацию. Впервые в отечественной практике на самолете установлен единый комплекс связи, включающий в себя УКВ и КВ - радиостанции. БКО обеспечивает радиотехническую разведку, предупреждение о возможном облучении и создание активных и пассивных помех.

Ракетное вооружение Су-27УБК размещается на авиационных пусковых устройствах (АПУ) и авиационных катапультных устройствах (АКУ), подвешиваемых на 10 точках: 4 - под консолями крыла, 2 - под законцовками крыла, 2 - под гондолами двигателей и 2 - под центропланом между мотогондолами (по схеме "тандем").

Самолет может нести до шести управляемых ракет средней дальности Р-27Р1 или Р-27ЭР1 с радиолокационной полуактивной системой самонаведения, ракеты Р-27Т1 или Р-27ЭТ1 с тепловой головкой самонаведения. Для ведения ближнего воздушного боя на четырех подкрыльевых узлах самолета могут быть подвешены управляемые ракеты ближнего маневренного боя с тепловыми головками самонаведения типа Р-73Э.

Су-27УБК оснащен встроенной скорострельной, одноствольной 30-миллиметровой пушкой ГШ-301 с боекомплектом в 150 снарядов, установленной в наплыве правой половины крыла.

Для поражения наземных целей самолет оснащен обширным арсеналом неуправляемых ракет и свободнопадающих бомб. Он может нести свободнопадающие бомбы массой по 500 кг (до 8 единиц), 250 кг (16 единиц), или до шести блоков НАР С-13 и С-8 (30 122-миллиметровых или 120 80-миллиметровых ракет соответственно). Возможны различные комбинации управляемого и неуправляемого вооружения различного класса.





 ЛТХ:
Модификация   Су-27УБК
Размах крыла, м   14.70
Длина, м   21.94
Высота, м   6.35
Площадь крыла, м2   62.04
Масса, кг
  пустого самолета   16900
  нормальная взлетная   24140
  топлива   9400
Тип двигателя   2 ТРДД АЛ-31Ф
Тяга, кгс
  бесфорсажная   2 х 74,53
  форсажная   2 х 122,58
Максимальная скорость , км/ч
  на высоте   2125
  у земли   1350
Практическая дальность, км   3000
Практический потолок, м   17500
Макс. эксплуатационная перегрузка   8.5
Экипаж, чел   2
Вооружение:   30-мм одноствольная пушка ГШ-301 (150 патронов).
  боевая нагрузка - 8000 кг на 10 узлах подвески:
  может устанавливаться:
  до шести УР Р-27Р1 или Р-27ЭР1, Р-27Т1 или Р-27ЭТ1
  до четырех УР Р-73Э
  бомбы массой по 500 кг (до 8 единиц), 250 кг (16 единиц), или до шести блоков НАР С-13 и С-8 (30 122-мм или 120 80-мм ракет соответственно).


 Доп. информация :


 Фотографии:

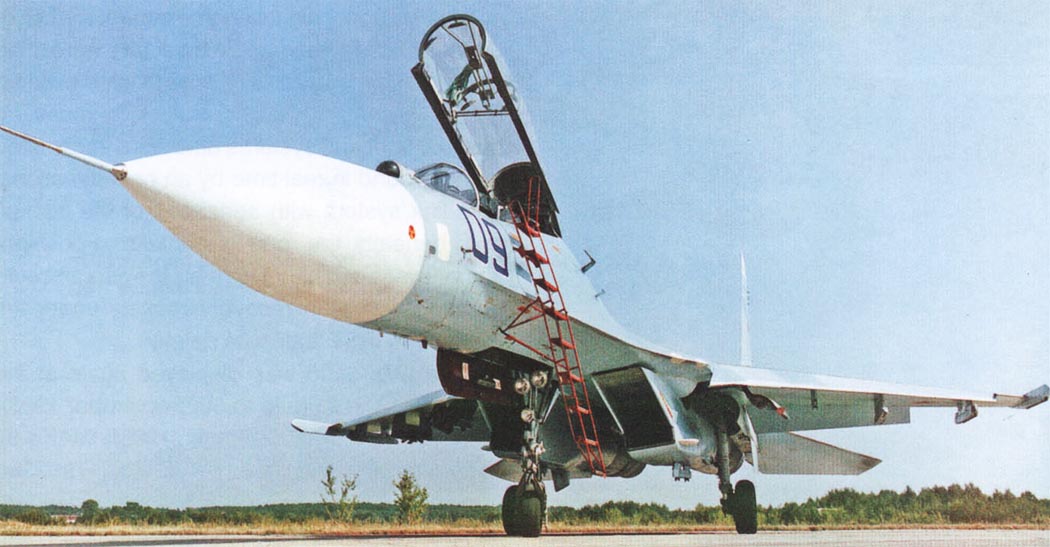

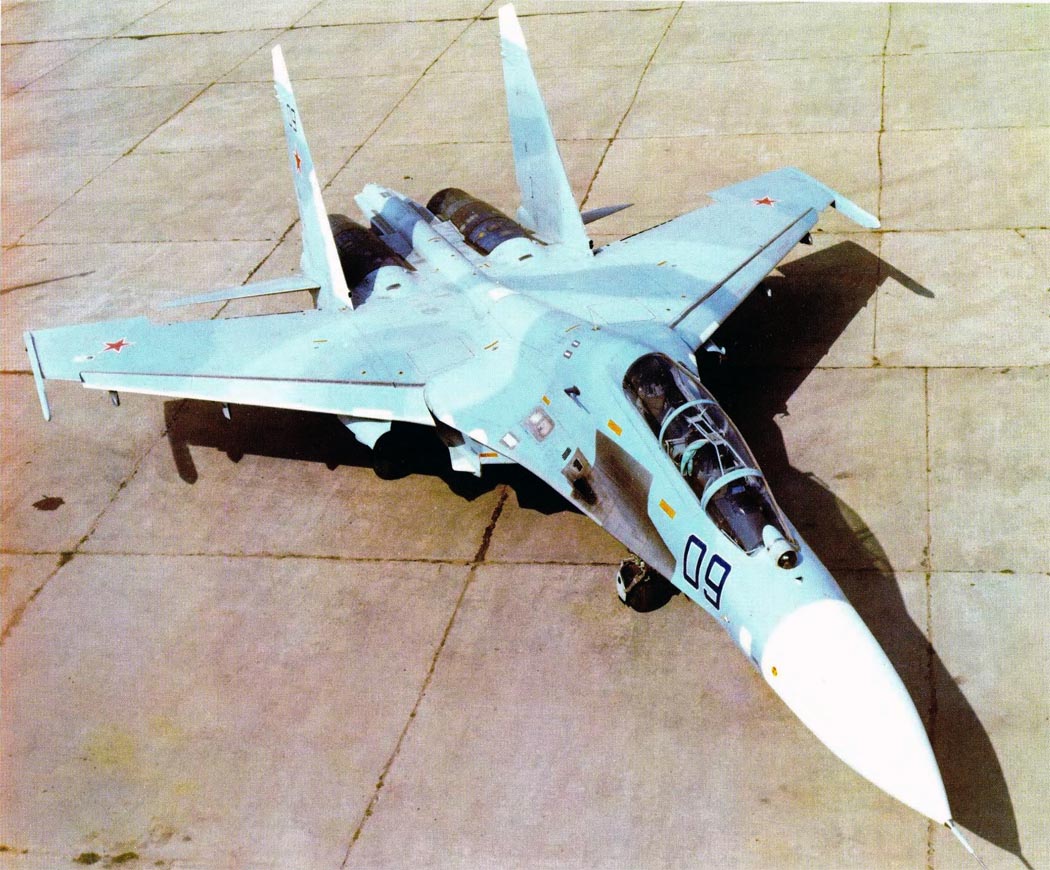

 Су-27УБ ставший прототипом Су-27УБК
 Су-27УБ ставший прототипом Су-27УБК

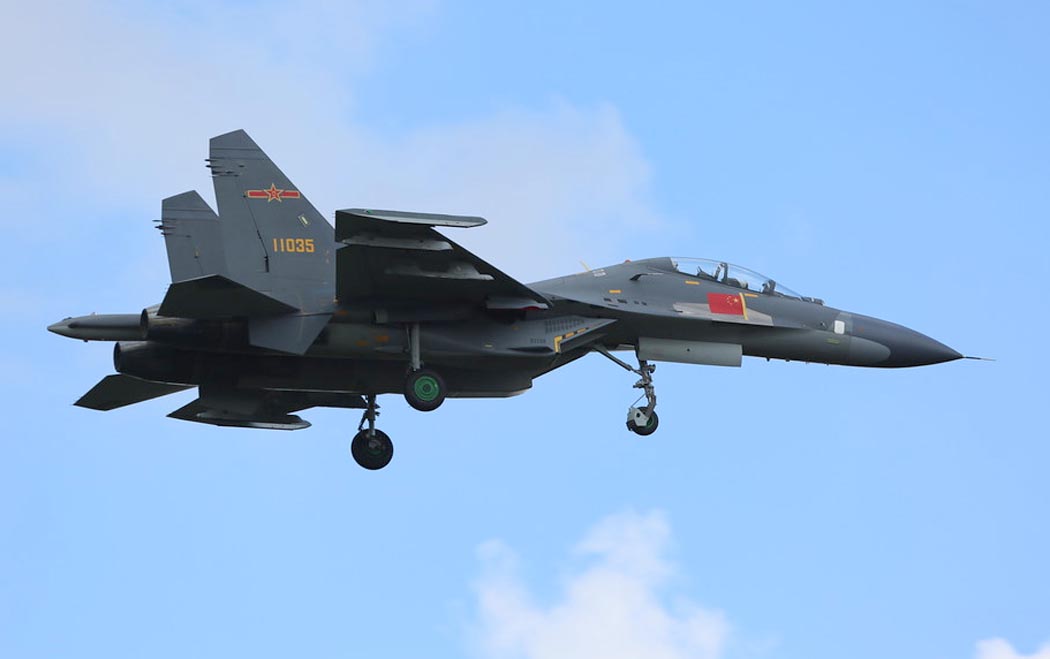

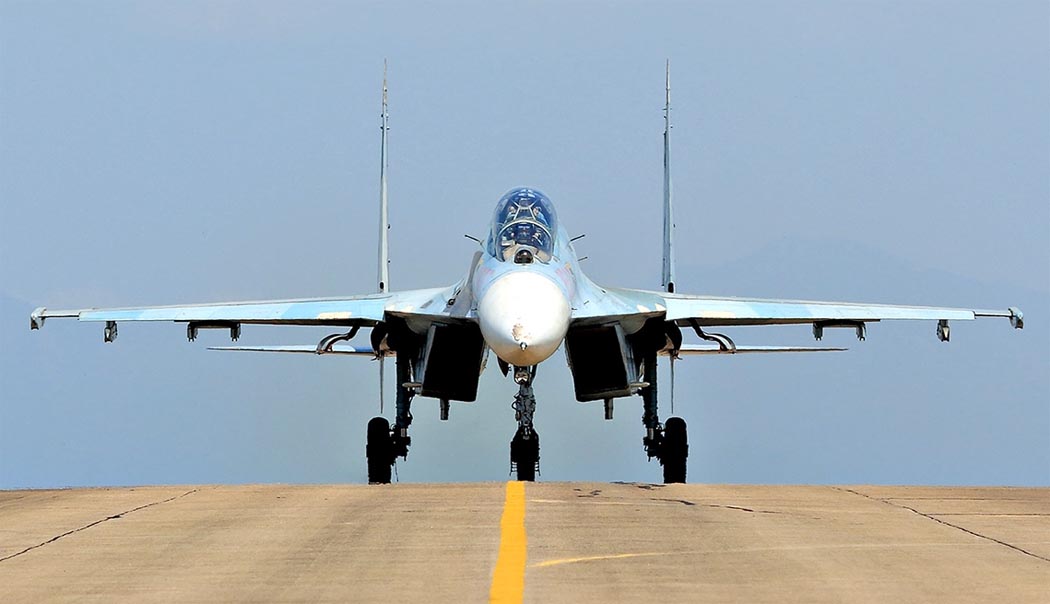

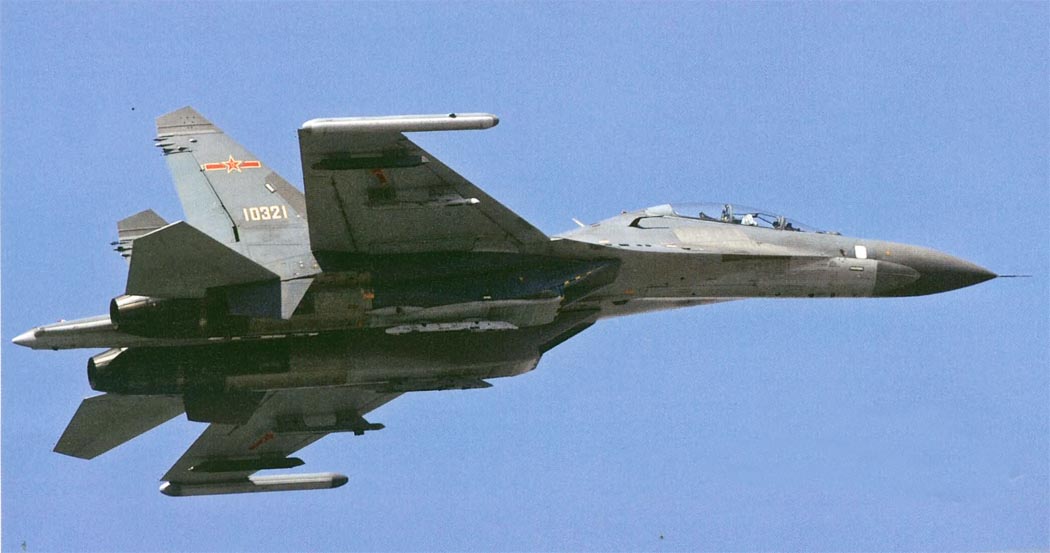

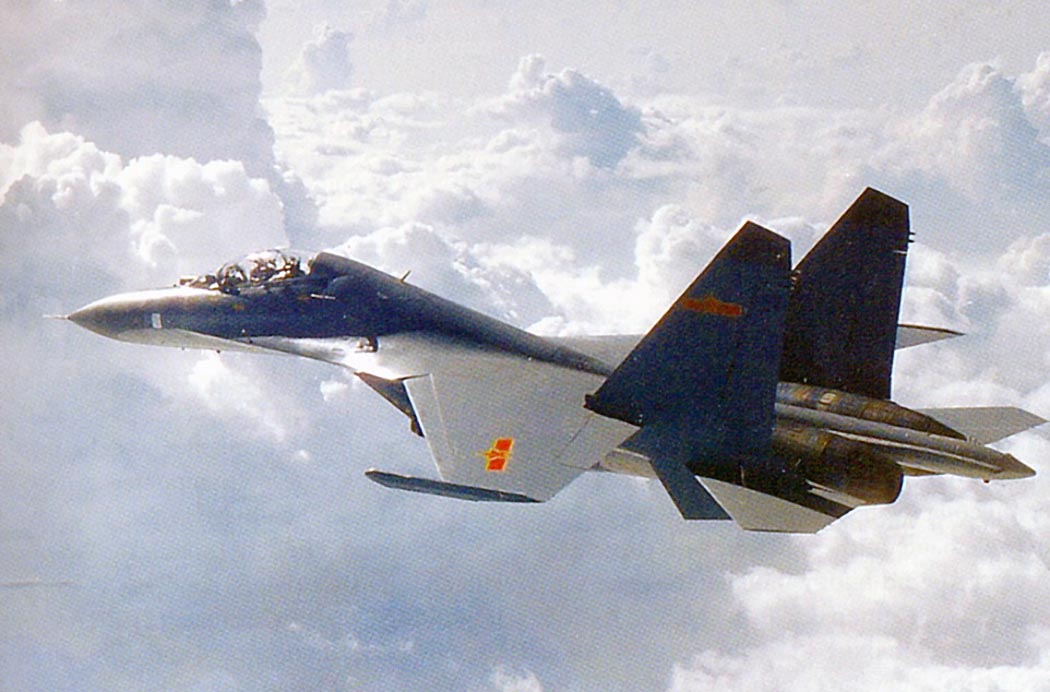

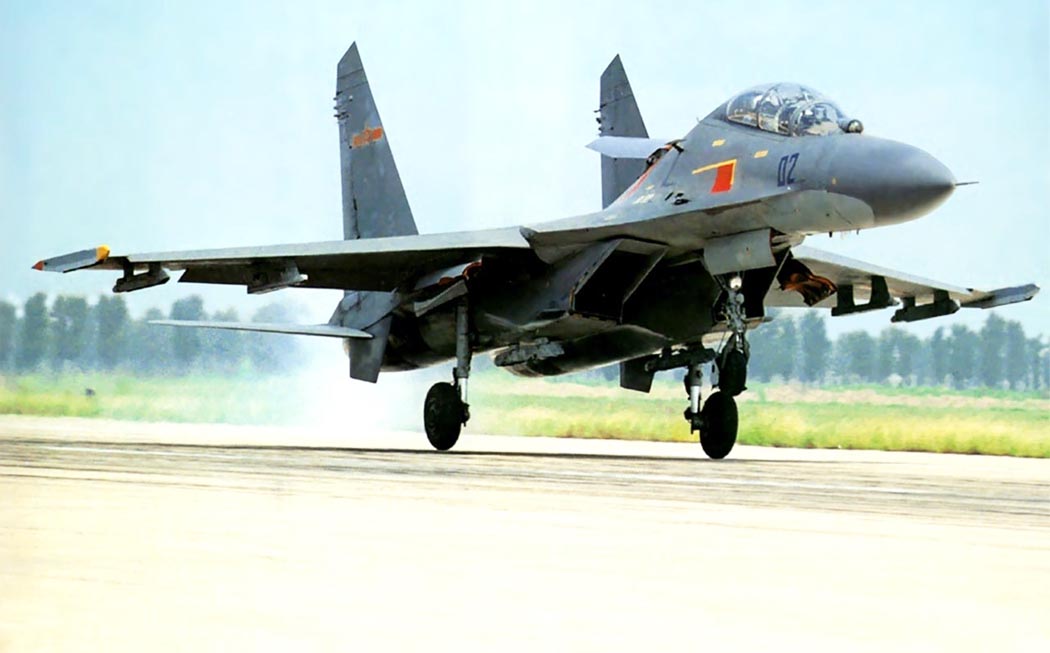

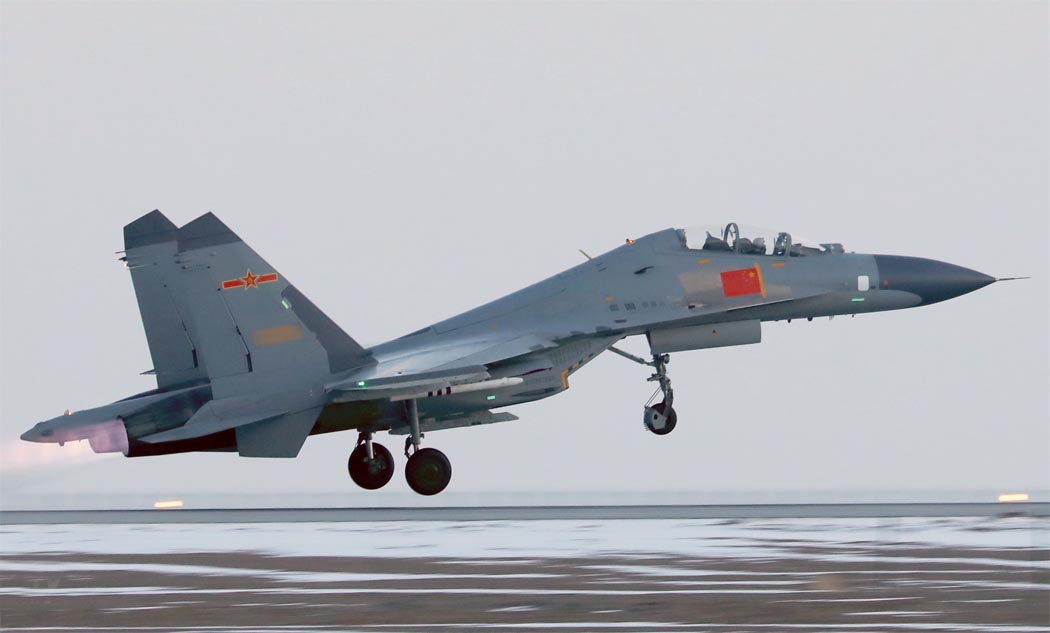

 Су-27УБК ВВС Китая    (с) Steve Ozel
 Су-27УБК ВВС Китая
 Су-27УБК ВВС Китая
 Су-27УБК ВВС Китая    (с) China Military Online
 Су-27УБК ВВС Китая

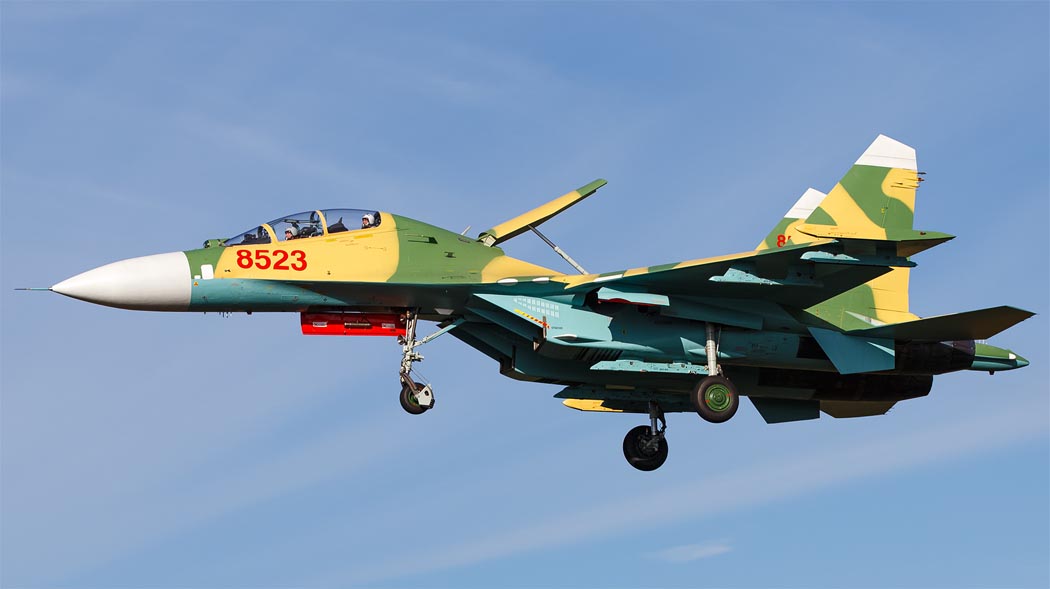

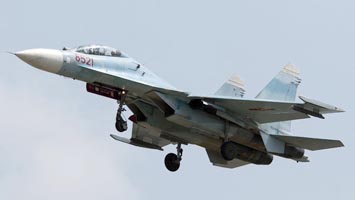

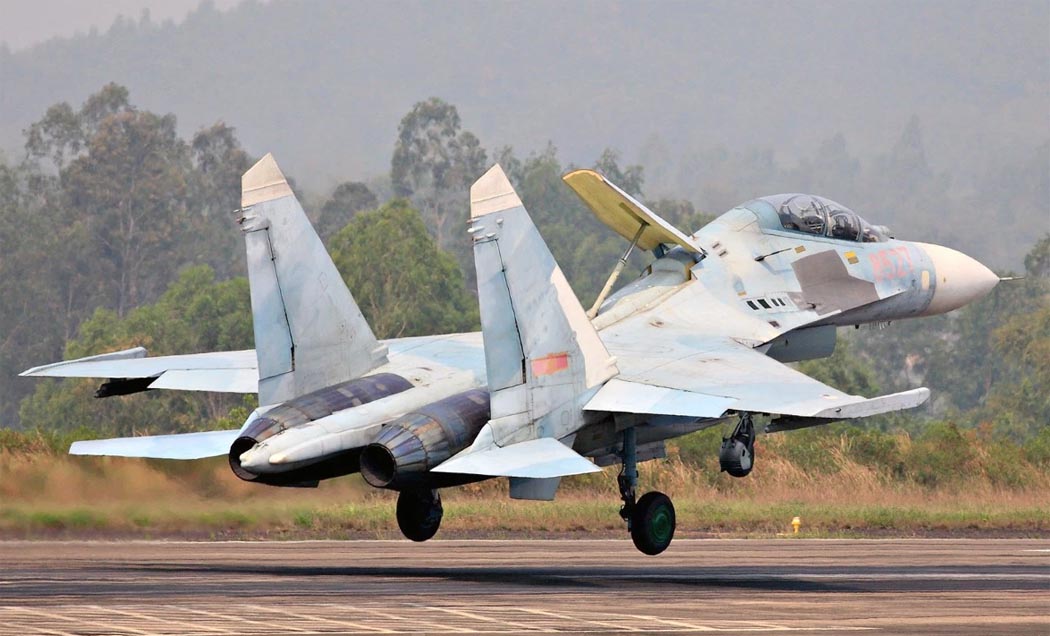

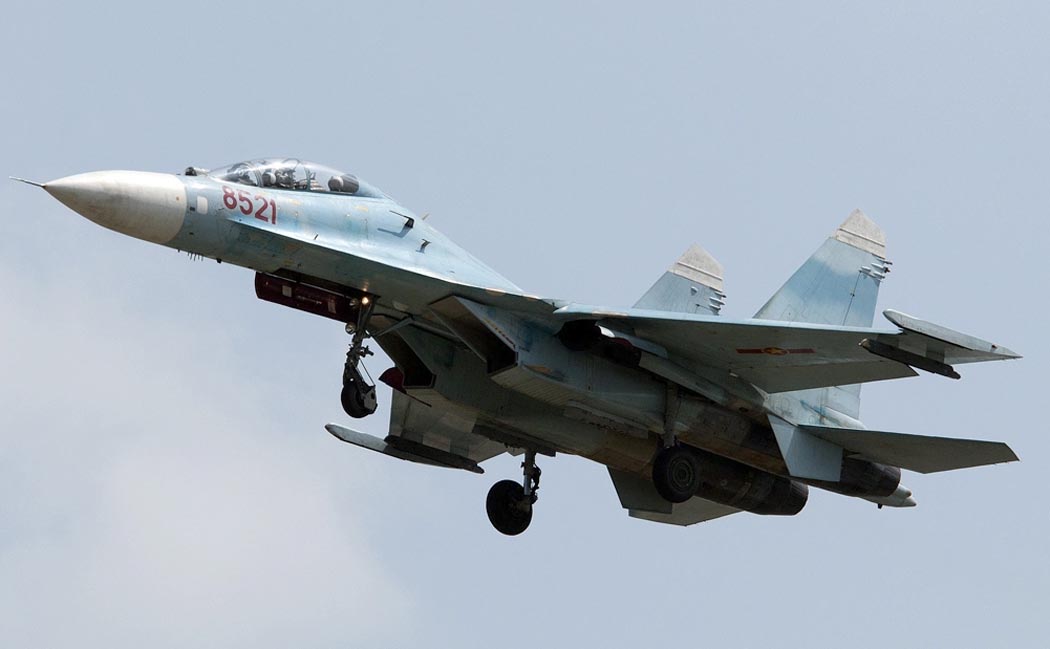

 Су-27УБК ВВС Вьетнама    (c) Son Trinh
 Су-27УБК ВВС Вьетнама    (c) Hao Phan
 Су-27УБК ВВС Вьетнама    (c) Hao Phan
 Су-27УБК ВВС Вьетнама прошедший капительный ремонт в Белоруссии на 558 Авиационном ремонтном заводе (c) Аляксандр Сотс

 Варианты окраски:

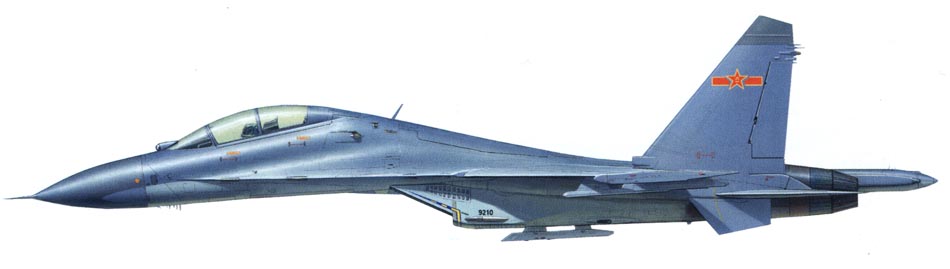

 Су-27УБК ВВС Китая

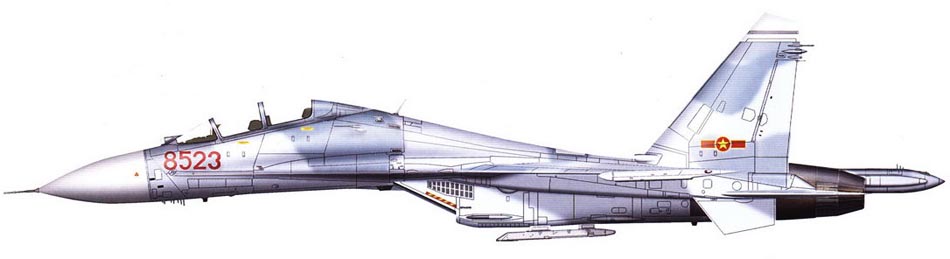

 Су-27УБК ВВС Вьетнама

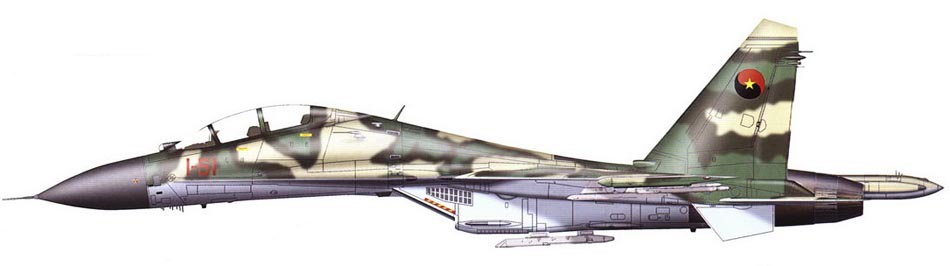

 Су-27УБК ВВС Анголы







Список источников:

Крылья России. "Су-27 и его модификации"
Андрей Фомин.  Су-27: История истребителя
ОАО Научно-производственная корпорация Иркут. Учебно-боевой самолет Су-27 УБК
П.Плунский, В.Зенкин, Н.Гордюков, И.Бедретдинов. Истребитель Су-27. Рождение легенды
Авиация и Время. Вадим Калабанов, Сергей Мороз, Игорь Приходченко. Догнать и перегнать
Вестник противовоздушной обороны, Крылья Родины. Михаил Левин. Су-27 - лучший в мире
Роман Астахов. Русская Сила. Фронтовой истребитель Су-27
