Опыт применения на боевых самолетах ВРД и ЖРД-ускорителей в комбинации с
поршневыми двигателями выявил ненадежность в работе и сложность в эксплуатации
таких установок, а также их полную бесперспективность для массового применения в
авиации.
Наиболее реальным, отвечавшим требованиям дальнейшего роста высот и скоростей
полета, становился газотурбинный двигатель (ГТД). Формирование облика ГТД
происходило на фоне развития двух направлений. Первое из них - создание
турбовинтового двигателя (ТВД), в котором газовая турбина осуществляла привод
воздушного винта. Другим направлением развития ГТД стал турбореактивный
двигатель (ТРД), тяга которого создавалась за счет прямой реакции газовой струи.
Одним из первых в Советском Союзе к созданию ТРД приступил А.М.Люлька -
сотрудник кафедры двигателей Харьковского авиационного института. Вместе со
своими сподвижниками он разработал в 1937 году проект "Ракетного турбодвигателя"
РТД-1 с тягой в 500кгс. Ученый Совет ХАИ невысоко оценил проект необычного
двигателя, но все же рекомендовал направить автора с материалами проекта в
Москву.
Работа А.М.Люльки нашла поддержку ГУАП НКОП СССР, но необходимые условия для ее
реализации не были созданы, и только в конце 1939 года, в связи с организацией
СКБ-1 на Кировском заводе в Ленинграде, дело сдвинулось с "мертвой точки".
"Ленинградский" период деятельности А.М.Люльки был очень плодотворным, но
непродолжительным, помешала начавшаяся война. По указанию заместителя наркома
авиапромышленности В.П.Кузнецова работы по реактивному двигателю были
законсервированы, а конструкторское бюро эвакуировано на Урал.
Весной 1942 года руководство ВВС КА поставило перед наркоматом авиационной
промышленности вопрос о возобновлении работ по ТРД. В своем обращении к
А.И.Шахурину генерал-полковник авиации П.Ф.Жигарев писал:
"... До 15 июля 1941 года специальным конструкторским бюро (СКВ-1) Кировского
завода в Ленинграде проектировался и строился газотурбинный реактивный двигатель
инженера Люльки.
Состояние работ по созданию ВРД инженера Люльки к 15.07.41г. было следующим.
-
Стендовый образец газотурбинного реактивного двигателя (РД-1) мощностью
1000л.с. изготовлен на 70%.
-
Рабочий проект модернизированного РД-1 (МРД-1} мощностью 1000л. с,
предназначенного для летных испытаний, полностью закончен и был запущен в
производство. Выполнено 20% всего объема работ по этому проекту.
-
Полностью закончен анализ схемы и дан эскизный проект газотурбинного
реактивного двигателя РД-2 мощностью 2500л.с.
После прекращения работ по созданию РД весь инженерно-технический состав СКБ-1
был передан в СКБ-2 Кировского завода, которое в настоящее время находится в
Челябинске на ЧТЗ.
Изготовленные детали реактивных двигателей РД-1 и МРД-1, агрегаты установки,
лабораторное оборудование и рабочие чертежи остались в Ленинграде на Кировском
заводе.
Учитывая важность работ по окончанию строительства и доводки реактивного
двигателя инженера Люльки, а также необходимость быстрейшего внедрения подобных
реактивных двигателей в авиацию, прошу включить эту работу в тематику работ
завода 293, а группу инженера Люльки передать заводу и использовать ее для
окончания этой работы".
В начале июля 1942 года группа А.М.Люльки была переведена на завод № 293 в ОКБ
В.Ф.Болховитинова. Но производственная база завода, ориентированная на создание
опытных самолетов, не могла обеспечить изготовление ряда специфических узлов и
агрегатов ТРД, в результате чего работа по созданию двигателя А.М.Люльки
практически остановилась. Последовавший в 1943 году перевод группы в ЦИАМ также
не ускорил темпов работ по ТРД.
По решению ГКО СССР от 18 февраля 1944 года в системе НКАП СССР был создан
специализированный НИИ-1, объединивший все конструкторские коллективы,
работающие над реактивными двигателями.
22 мая 1944 года состоялось постановление правительства "О создании авиационных
реактивных двигателей", один из пунктов которого предписывал начальнику НИИ-1
П.И.Федорову и конструктору А.М.Люльке построить экспериментальный газотурбинный
ВРД со статической тягой 1250кгс и предъявить его на заводские испытаний к 1
марта 1945 года. Так как в НИИ-1 производственной базы для создания ТРД не было,
решением правительства на небольшом московском механическом заводе штампов и
приспособлений № 165 развернули опытно-конструкторскую базу по изготовлению
реактивных двигателей. В начале 1945 года на этом предприятии был изготовлен
первый экземпляр экспериментального ТРД С-18, спроектированного группой
А.М.Люльки.
Предварительные изыскания по истребителю с двумя ТРД С-18, начатые в ОКБ
П.О.Сухого в инициативном порядке, можно отнести ко второй половине 1944 года. В
конце 1944 года данная тема была включена в проект тематического плана завода №
289 НКАП на 1945 год, со сроком выхода машины в декабре 1945 года.
В начале 1945 года 7ГУ НКАП СССР утвердило план I квартала со сроком завершения
работ по реактивному истребителю к 1 марта 1946 года, но во II и III кварталах
тема была исключена из плана, и работа по ней опять перешла в разряд
инициативных. К тому же, отсутствие летного образца двигателя С-18 вынудило
проектировщиков использовать трофейный двигатель Jumo-004.
В октябре 1945 года эскизный проект самолета с двумя ТРД Jumo-004, получивший в
ОКБ шифр "Л", был утвержден 7ГУ НКАП СССР, а в середине декабря - главным
инженером ВВС КА.

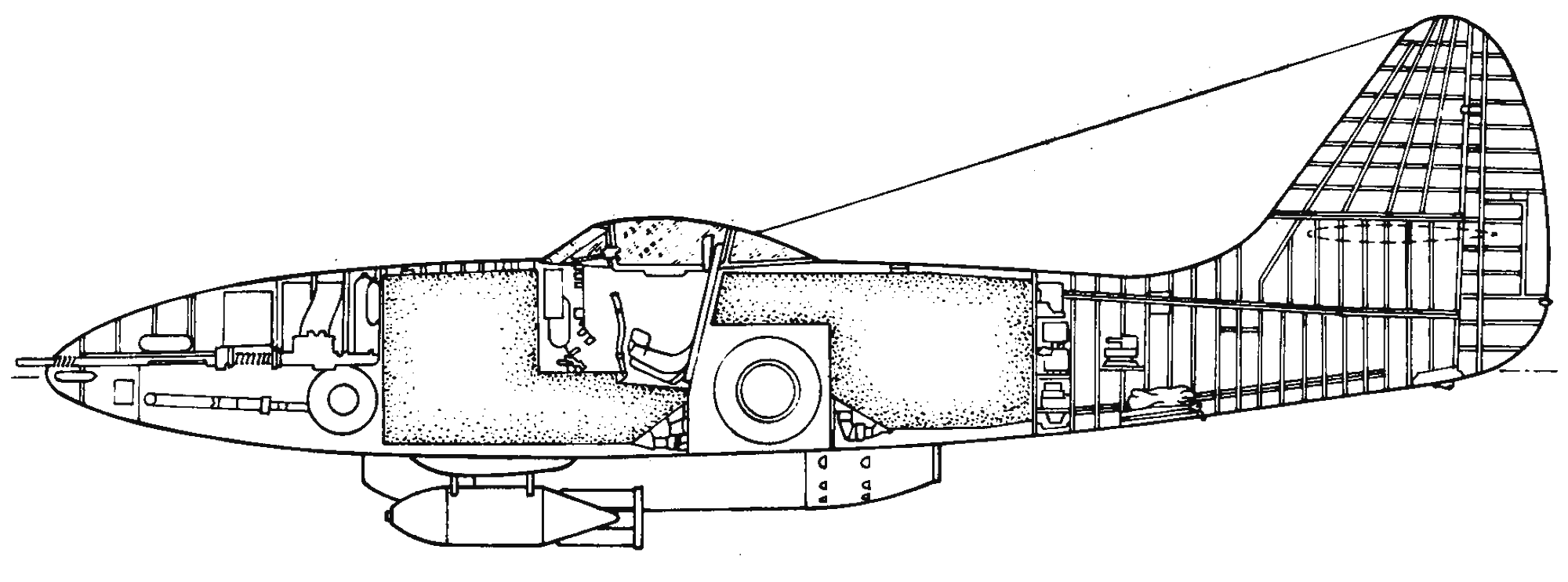

Согласно эскизному проекту, самолет предназначался для ведения активного
воздушного боя с истребителями и бомбардировщиками противника в прифронтовой
зоне и представлял собой цельнометаллический среднеплан с трехколесным
убирающимся в полете шасси. Двухлонжеронное крыло имело в плане трапециевидную
форму. Фюзеляж полумонококовой конструкции, овального сечения с уширенной нижней
частью, был выполнен без технологических разъемов. В его носовой части
располагались отсеки вооружения и передняя опора шасси. Спереди и сзади кабины
летчика размещались контейнеры под мягкие топливные баки, общей емкостью 2300л.
Между баками, под полом кабины летчика, находился отсек уборки основных стоек
шасси, колеса которых в убранном положении располагались одно за другим по оси
симметрии фюзеляжа.
Хвостовое оперение - цельнометаллическое. Управление рулями и элеронами -
жесткое, триммерами - тросовое, закрылками - гидравлическое. Для защиты летчика
предусматривалось бронирование, спереди - бронеплитой толщиной 12мм,
расположенной перед баком и бронестеклом толщиной 64мм, сзади - бронеспинкой
толщиной 10мм и бронестеклом толщиной 50мм. Вооружение состояло из пушки калибра
37мм с боезапасом 45 снарядов и двух пушек калибра 20мм с суммарным
боекомплектом 300 патронов.
В выводах заключения по эскизному проекту указывалось, что проект "...
представляет интерес для ВВС КА как в отношении летно-технических данных, так и
в отношении конструкции.
... Летно-тактические данные... будут несколько лучше летно-тактических данных
однотипного немецкого реактивного самолета Ме-262...".
В то же время, до предъявления макета, главному конструктору предлагалось внести
изменения в схему бронирования, в установку вооружения, в топливную систему и в
спецоборудование, согласно замечаниям, отмеченным в заключении, а кроме того -
проработать установку на самолете ускорителей взлета и разработать конструкцию
герметической кабины.
При утверждении заключения главный инженер ВВС КА генерал-полковник ИАС
А.К.Репин отметил, что "Характеристики самолета, запроектированного в эскизном
проекте, низки для самолетов серийной постройки 1947г. Необходимо повысить Vmax
до 900 км/ч и реализовать остальные замечания по проекту, за исключением проект,
гермет. кабины. Конструкция истребителя должна позволять установку двигателей
ЮМО с тягой до 1200 кг".
К 1 января 1946 года все чертежи по макету были переданы цехам, а готовность
рабочего проекта составила 25%.
К моменту предъявления макета госкомиссии проектировщики внесли изменения в
конструкцию крыла и фюзеляжа, усилили бронирование кабины, предусмотрели
установку бомбардировочного вооружения.
7 февраля 1946 года государственная макетная комиссия рассмотрела предъявленный
макет, который с некоторыми замечаниями 16 февраля был утвержден командующим ВВС
КА маршалом авиации А.А.Новиковым.
26 февраля 1946 года СНК СССР своим постановлением утвердил план опытного
самолетостроения на 1946-47 годы. Это постановление и приказ НКАП от 27 марта
1946 года обязали главного конструктора и директора завода № 134 П.О.Сухого,
наряду с другими самолетами, "... спроектировать и построить одноместный
истребитель с двумя ЮМО-004, со следующими данными:
-
максимальная скорость у земли - 850 км/ч
-
максимальная скорость на высоте 3000 м - 880 км/ч
-
дальность полета: на максимальной скорости - 880 км
-
при этом продолжительность полета - 60 мин
-
на 0,8 максимальной скорости - 1000 км
-
при этом продолжительность полета - 85,5 мин.
-
время подъема на 5000 м - 5,7 мин
-
практический потолок - 12500 м
-
вооружение: 1 пушка калибра 37 мм, 2 пушки калибра 23 мм.
Самолет построить в 2-х экземплярах и предъявить первый экземпляр на летные
испытания 1 ноября 1946 г...".

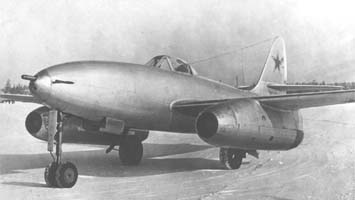

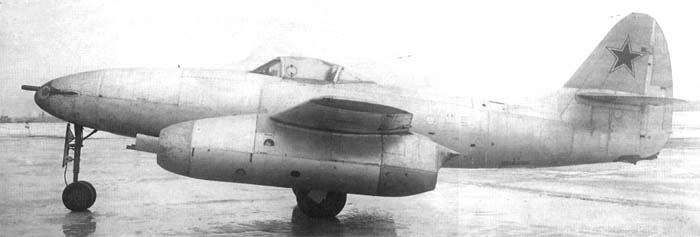

В процессе проектирования и постройки опытного экземпляра самолета, получившего
заводской шифр "К" и обозначение Су-9, в его конструкцию внесли ряд изменений, в
основном коснувшихся планера самолета, шасси и оборудования, а взамен трофейных
немецких двигателей Jumo-004 установили их отечественные аналоги - РД-10.
Некоторые сложности возникли в связи с отсутствием в ЦАГИ экспериментальных
материалов по новым скоростным профилям, в результате рекомендации по ним
давались по мере окончания тех или иных расчетов и экспериментов, подвергая
сомнению данные, положенные в основу более ранних рекомендаций. В итоге в
процессе проектирования трижды изменялись чертежи крыла. Кроме того, работа,
проводимая по самолету "К", совпала с получением дополнительного задания на
проектирование и постройку учебно-тренировочного бомбардировщика УТБ-2.
Несмотря на все трудности, сборка самолета завершилась 18 сентября, а 5 октября
он был перевезен на аэродром ЛИИ МАП для проведения заводских испытаний. В
смешанную бригаду испытателей входили от ЛИИ: летчик-испытатель Г.М.Шиянов,
ведущий инженер по летным испытаниям С.С.Фаллер и бортмеханик Б.С.Бабинов, а от
завода № 134: ведущий инженер по летным испытаниям М.И. Зуев, бортмеханик
П.Ф.Самсонов, мотористы М.Н.Еремин и И.С.Иевлев.
В конце октября Г.М.Шиянов выполнил рулежки и подлеты. Из-за неблагоприятной
погоды первый вылет самолета Су-9 длительное время откладывался и состоялся лишь
13 ноября 1946 года.
Начавшиеся летные испытания тормозились частыми отказами двигателей, доводками
шасси, гидросистемы и плохой погодой. Кроме того, первые полеты выявили
неполадки в системе управления элеронами - так называемое "затирание",
появляющееся на скоростях более 480 км/ч. Поначалу испытатели связали это
явление с большим трением в системе управления, и на самолете установили
динамометрическую ручку управления, но лишь после уменьшения усилий от трения с
2кг до 0,3кг была выявлена местная перекомпенсация элеронов. Многочисленные
переделки элеронов (изменение формы носков, уменьшение аэродинамической
компенсации и др.) не давали положительного результата, так как либо отодвигали
явление перекомпенсации на большие скорости, либо чрезмерно увеличивали нагрузку
на ручке управления. Проблема была решена путем установки 4мм уголков вдоль
верхней и нижней поверхности элеронов. При этом использовались результаты работ
по изучению физической картины обтекания задней кромки профиля с расположенными
на ней малыми надстройками, проводимых в ЦАГИ под руководством Г.П.Свищева.
Выполнение программы испытаний затягивалось. Учитывая сложившиеся
обстоятельства, П.О.Сухой в начале февраля 1947 года обратился к руководству ВВС
с просьбой оказать содействие в изготовлении малой серии (3-5) самолетов "К",
которые могли ускорить заводские испытания, а кроме того, принять участие в
воздушном параде 1 Мая 1947 года. В отличие от Главкома ВВС маршала авиации
К.А.Вершинина, поддержавшего данное предложение, министр авиапромышленности
М.В.Хруничев счел его преждевременным. Между тем испытания Су-9 продолжались.
В начале мая при достижении приборной скорости 830 км/ч (М=0,72) на высоте 5000
м выявились новые "неприятности" - поперечное раскачивание самолета и
недостаточная путевая устойчивость. Для устранения поперечного раскачивания
главный конструктор принял решение изменить форму зализов между крылом и задней
частью мотогондол, а для повышения путевой устойчивости самолета - увеличить
площадь вертикального оперения. Указанные работы были завершены к началу июня, а
последующие полеты подтвердили правильность решения.
Как известно, с увеличением скоростей и высот полета возникают проблемы,
связанные со спасением экипажа в аварийных ситуациях, решить которые можно
только принятием специальных мер. Именно поэтому 25 января 1946 года был издан
приказ НКАП "О мероприятиях по обеспечению сохранения жизни экипажей самолетов
при авариях скоростных самолетов", обязавший всех главных конструкторов "...
устанавливать на новых опытных самолетах, обладающих максимальной скоростью
свыше 700 км/ч, выбрасывающиеся сидения по типу сидений самолетов Не-162 и
Не-219...". Реализуя данное указание, специалисты ОКБ П.О.Сухого, взяв за основу
катапультируемое кресло самолета Не-162, доработали его конструкцию, установив
на телескопическую тележку, которая увеличила направленный ход кресла в пределах
кабины и тем самым снизила перегрузки, действующие на летчика при
катапультировании. По предварительным расчетам, доработанное кресло, в сравнении
с исходным образцом, на 30% повышало скорость безопасного катапультирования. Все
работы по модернизации кресла осуществлялись под руководством А.М.Роднянского и
были завершены к концу 1946 года.
Испытания кресла проводились .совместно с ЛИИ МАП на фюзеляже самолета Су-9,
предназначенном для статиспытаний. При помощи лебедки проверили безопасность
выхода кресла с пилотом, одетым в зимнее обмундирование, произвели наземные
катапультирования манекена со съемкой процесса на кинокамеры. Заключение ЛИИ МАП
подтвердило надежность и безопасность кресла и позволило установить его на
опытный самолет. Установка кресла была осуществлена в конце марта 1947 года, а в
середине апреля для обеспечения безопасности полета расширили кабину и заменили
откидную часть фонаря.
Из-за доводок и доработок заводские летные испытания затянулись до 25 июля, и
вместо предусмотренных планом 14 полетов пришлось выполнить 60 полетов. На
завершающем этапе испытаний к ним подключили летчика-испытателя ЛИИ МАП С.Н.
Анохина (9 полетов), а для тренировки к параду - летчика-испытателя ГК НИИ ВВС
А.Г.Кочеткова (7 полетов).
В целом заводские испытания подтвердили летные характеристики, заданные
постановлением правительства.
18 августа 1947 года самолет Су-9 передали в ГК НИИ ВВС для проведения
государственных испытаний. Ведущим летчиком-испытателем был назначен
А.Г.Кочетков, а ведущим инженером - И.Г.Рабкин.
В процессе госиспытаний на самолете отрабатывались вопросы, не проверявшиеся в
ходе заводских испытаний: определение характеристик пикирования; взлет с
перегрузочной полетной массой; достижение предельно допустимого числа М (М=0,8);
проверка прочности самолета на перегрузках до п=7,9; стрельба по наземным целям;
бомбометание; проверка спецоборудования в полете. По отдельной программе
испытали модернизированную пушку Н-37 № 20 ОКБ-16МВ.
Для более объективной оценки самолета его облетали летчики-испытатели ГК НИИ ВВС
П.М.Стефановский, А.Г.Прошаков, В.М.Хомяков и Г.А. Седов.
В целях коренного улучшения взлетно-посадочных характеристик самолета, по
просьбе ВВС, на заводе № 134 спроектировали и изготовили необходимые узлы и
детали крепления, а в начале ноября на самолете установили полученные от
НИИ-1МАП опытные образцы стартовых агрегатов У-5 (главный конструктор КБ-3
Г.Я.Диллон). В это же время на самолете Су-9 смонтировали тормозное парашютное
устройство, использовав в качестве образца переданное заводу № 134 устройство с
трофейного самолета Аr.234. Испытания, проведенные по отдельной программе,
показали, что использование ускорителей позволило сократить длину разбега почти
в 2 раза, а длину пробега с применением тормозного парашюта и тормозных щитков -
с 1080 м до 660 м. С приближением окончания испытаний оставалась неясной
дальнейшая судьба самолета. В середине ноября 1947 года сотрудники ОКБ-134:
В.А.Алыбин, И.Е.Баславский, С.Я.Горбунов, Н.А.Фомин, несколько опережая события
и опираясь на результаты еще не завершенных государственных испытаний,
обратились к министру Вооруженных Сил СССР генералу армии Н.А. Булганину с
предложением внедрить самолет Су-9 в серийное производство. Аналогичное письмо в
начале декабря было отправлено на имя И.В.Сталина. Но эта инициатива
практического результата не имела.
Одним из пунктов перспективного плана развития самолетостроения в 1946-50 гг.
предусматривалось расширение области применения авиации за счет увеличения
объема спецоборудования самолета, в том числе и радиолокационного.
Постановлением правительства от 17 июля 1947 года разработка первой
отечественной бортовой радиолокационной станции перехвата "Торий" была возложена
на НИИ-17 МАП (главный конструктор А.Б.Слепушкин).
По заданию ВВС еще весной 1947 года в ОКБ П.О.Сухого приступили к проработке
варианта возможного использования самолета Су-9 в качестве
истребителя-перехватчика. К середине декабря эта работа близилась к завершению.
Опираясь на нее и на результаты госиспытаний истребителя Су-9, П.О.Сухой
предложил главкому ВВС свою концепцию поэтапного развития
истребителя-перехватчика:
"...Конструкция самолета остается без изменения, за исключением носовой части, в
которой устанавливается локатор перехвата "Торий" и две пушки 37 мм.
Одновременно предусматривается установка приборов для слепой посадки. При этом
летно-технические данные самолета Су-9, полученные при государственных
испытаниях, практически не изменяются.
Летные данные самолета будут резко улучшены во второй половине 1948 года
благодаря выпуску двигателей РД-14, равных по весу и габаритам РД-10 и
устанавливаемых на самолете простой заменой без всяких переделок. Максимальные
скорости самолета с двигателями РД-14 у земли и на высоте равны соответственно
950 и 925 км/ч, и время подъема на 5 и 10 км соответственно уменьшается до 2,8 и
7,1 мин. Учитывая, что серийный выпуск самолета может начаться летом 1948 года,
практически почти все серийные самолеты будут выпускаться с двигателями РД-14.
Одновременно, в целях развития самолета Су-9, мною спроектирован
истребитель-перехватчик в двумя двигателями РД-500, с герметической кабиной, со
следующими летно-техническими данными:
-
Максимальная скорость у земли - 975 км/ч
На Н=5000 - 960 км/ч
-
Время набора Н=5000 - 2,5 мин.
-
Дальность полета на Н=10000 в
нормальном варианте - 1550 км
-
Разбег без ускорителей - 500 м
Наконец, дальнейшим развитием перехватчика явится самолет с 2 РД-45, который
мною сейчас строится согласно решению Совета Министров со скоростями 1000-1050
км/ ч и временем подъема на Н= 10000, равным 5 мин...
... В связи с изложенным, прошу Ваших мероприятий по запуску в серийное
производство самолета Су-9, т.к. ЭТОТ самолет и его дальнейшее развитие решают
задачу перехвата вражеских самолетов на ближайшие 3-5 лет". 18 декабря 1947 года
завершились государственные испытания, за время которых было выполнено 53
полета, а с начала эксплуатации - 123 полета с налетом 53 часа 15 мин. В Акте по
результатам госиспытаний отмечалось, что: "... Самолет имеет следующие
преимущества по сравнению с однотипными отечественными самолетами, находящимися
в серийном производстве:
-
более легкая летная эксплуатация и более простое наземное обслуживание;
-
применение ускорителей взлета и тормозного парашюта позволяют эксплуатировать
его на аэродромах вместе с самолетами, имеющими поршневые моторы;
-
мощное вооружение, полностью используемое во всем диапазоне высот и
скоростей;
-
достаточный объем спецоборудования, средств связи и аэронавигации;
-
допускает путем простой модификации установку поискового радиолокатора
"Торий", что обеспечивает переделку его в перехватчик;
-
технические данные этого самолета находятся на уровне серийных самолетов...".
Вместе с тем был выявлен ряд недостатков, подлежащих обязательному устранению и
в первую очередь - увеличение предельно допустимого числа М и уменьшение
нагрузки на ручку управления.
В течение января 1948 года руководством ВВС, наряду с актом по результатам
госиспытаний самолета Су-9, был подготовлен проект письма И.В. Сталину и проект
постановления правительства об утверждении акта госиспытаний истребителя Су-9.
Проект постановления предусматривал запуск самолета Су-9 в серийное производство
на заводе № 153 (г. Новосибирск) в варианте истребителя-перехватчика с
гермокабиной, с возможностью установки РЛС "Торий", а кроме того, требовал в
августе 1948 года предъявить на госиспытания истребитель-перехватчик с двумя
двигателями РД-500 и РЛС "Торий".
В начале февраля эти документы были направлены для согласования Министру
авиационной промышленности.
Прошло два месяца, министр молчал. В конце марта К.А.Вершинин вторично обратился
к М.В.Хруничеву с просьбой ускорить рассмотрение материалов по самолету Су-9. В
первых числах апреля главком ВВС получил новое предложение П.О.Сухого и ответ
министра авиапромышленности. Павел Осипович считал, что:
"В связи с предстоящим решением вопроса о внедрении самолета в серийное
производство... наиболее целесообразно - с точки зрения ускорения отработки
нового типа истребителя-перехватчика - запускать самолет в производство, изменив
носовую часть фюзеляжа для размещения локатора перехвата и предусмотрев
герметическую кабину.
Эти изменения не принципиальны и отработаны уже на макете носовой части
фюзеляжа, так что при выпуске локатора перехвата можно будет сразу вести на
серийных самолетах проверку работы установки локатора в полете и отрабатывать
эксплуатационные моменты герметической кабины, как, например, температурный
режим, запотевание стекол и др.
Запуск самолета с измененной под локатор перехвата носовой частью фюзеляжа
представляет также интерес с точки зрения серийного завода, так как для
дальнейшей модификации перехватчика с 2 РД-500 остается значительное число
агрегатов неизменными. Изменяется только горизонтальное оперение и крыло с
установкой под двигатели РД-500, так как повышенная тяга двигателей заставляет
перейти на более тонкое крыло.
Таким образом, резюмируя вышеизложенное, считаю целесообразным:
-
Запуск самолета Су-9 в серийное производство по чертежам, в которых уже
предусмотрены герметическая кабина и изменения в носовой части фюзеляжа под
установку локатора перехвата.
-
Проектирование и постройка в 1948 году опытного самолета под двигатели РД-500
на базе самолета Су-9 с новым крылом и горизонтальным оперением.
Эти два параллельных мероприятия сократят срок отработки нового типа
самолета-перехватчика на 1-1,5 года".
В свою очередь М.В.Хруничев, отвечая на запрос К.А.Вершинина, писал, что:
"... С актом № 180 по результатам государственных испытаний опытного
одноместного истребителя т.Сухого (Су-9) согласен.
Так как летно-технические данные самолета Су-9 соответствуют требованиям,
установленным для него постановлением правительства, Министерство авиационной
промышленности может принять самолет Су-9 к серийному производству, но при
условии сохранения его в серийном производстве в течение 2-х лет. Меньший срок
серийного производства не оправдает значительных затрат на постановку
производства самолета.
Ваше предложение о выпуске самолетов Су-9 с новыми двигателями РД-500, с
установкой радиолокационного оборудования для поиска цели в облаках и с пушками
калибра 37мм является серьезной модификацией и по существу требует создания
нового самолета.
Такой самолет может быть спроектирован и построен по опытному плану с
проведением госиспытаний, по результатам которых может быть решен вопрос о
запуске его в серийное производство.
Прошу решение этого вопроса вынести на рассмотрение министра Вооруженных Сил
т.Булганина". Срочно была подготовлена докладная записка на имя Н.А.Булганина и
составлен новый проект постановления правительства, в котором серийный завод №
153 был заменен на завод № 381 (г.Москва), а также добавлен пункт о принятии на
вооружение авиации самолета Су-9 в варианте истребителя-перехватчика.
В докладной записке главком ВВС, пытаясь отстоять свою точку зрения отмечал,
что:
"...т. Хруничев не согласен запускать самолет Су-9 в серийное производство в
предлагаемом ВВС варианте истребителя-перехватчика, а считает возможным строить
его в варианте фронтового истребителя.
Согласиться с предложением т. Хруничева не могу и настаиваю на запуске в
серийное производство самолета Су-9 в варианте истребителя-перехватчика, т.е. в
том виде, как указано в письме тов. Сталину и в проекте постановления Совета
Министров СССР.
Главный конструктор тов. Сухой согласен с предложением ВВС". 3 апреля документы
были направлены министру ВС СССР, а через несколько дней возвратились со
следующей резолюцией: "... Согласен с предложением т. Хруничева. Предложение ВВС
считаю неприемлемым". По-видимому, в сложившейся ситуации К.А.Вершинину ничего
не оставалось, как согласиться с предложением министра авиационной
промышленности, но время было упущено, интерес к фронтовому истребителю Су-9
пропал, к тому же, в марте 1948 года правительство приняло решение запустить в
серию и принять на вооружение истребитель МиГ-15, который в большей степени
соответствовал современным требованиям.
Пока решался вопрос с серией, с целью устранения недостатков, выявленных на
госиспытаниях, на самолет Су-9 были установлены бустерные механизмы в системе
управления элеронами и рулем высоты.
Еще в сентябре 1946, в целях доводки опытных агрегатов гидравлических и
пневматических приводов, применяемых на самолетах, а также в целях обеспечения
проектирования новых, перспективных конструкций, в ОКБ-134 была организована
исследовательская лаборатория.
В течение года в лаборатории был выполнен ряд работ, одна из которых - создание
гидравлического бустерного привода, предназначенного для снижения усилий,
приходящихся на долю летчика, и включенного в систему управления по обратимой
схеме.
Осенью 1947 года бустерный механизм успешно прошел летные испытания на летающей
лаборатории УТБ-2, подтвердив свою работоспособность и надежность.
Дополнительные заводские испытания истребителя Су-9 с бустерными механизмами
были проведены в апреле-июне 1948 года бригадой испытателей в составе:
летчика-испытателя Г.М.Шиянова, ведущего инженера М.И.Зуева, инженера по
агрегату А.М.Роднянского, бортмеханика П.Ф.Самсонова и мотористов И.С.Иевлева и
В.С.Зенина.
В начале июня 1948 года, по просьбе главного конструктора завода № 240
С.В.Ильюшина, в его адрес направили комплект чертежей бустерного механизма
самолета Су-9.
30 июля 1948 года в связи с прекращением финансирования самолет Су-9 был списан.
Первый реактивный истребитель ОКБ П.О.Сухого остался невостребованным, несмотря
на то, что впервые в нем был воплощен ряд новых направлений развития
отечественной авиационной техники:
-
катапультируемое кресло с увеличенным ходом;
-
аэродинамические тормозные щитки;
-
стартовые ускорители;
-
тормозной посадочный парашют;
-
гидроусилители в системе управления самолетом;
-
возможность установки бортовой РЛС;
-
бомбовое вооружение истребителя.
В феврале 1948 года министерство авиационной промышленности направило в Комитет
по Сталинским премиям список кандидатов, представляемых на соискание Сталинской
премии за 1947 год. Среди кандидатов был П.О.-Сухой, который "За создание нового
реактивного одноместного истребителя с двумя двигателями РД-10" выдвигался на
премию I степени. В начале апреля заместитель председателя Комитета С.Кафтанов
обратился с письмом к Главкому ВВС ВС СССР, в котором просил высказать свое
мнение по каждому соискателю. Маршал авиации К.А.Вершинин одобрил кандидатуру
Павла Осиповича, отмечая, что: "Самолет т.Сухого Су-9 удовлетворяет условиям,
установленным постановлением Совета Министров СССР от 9 апреля 1946 года...,
согласно этому постановлению т. Сухому должна быть присуждена Сталинская
премия". Несмотря на такую оценку деятельности конструктора, присуждение премии
не состоялось.

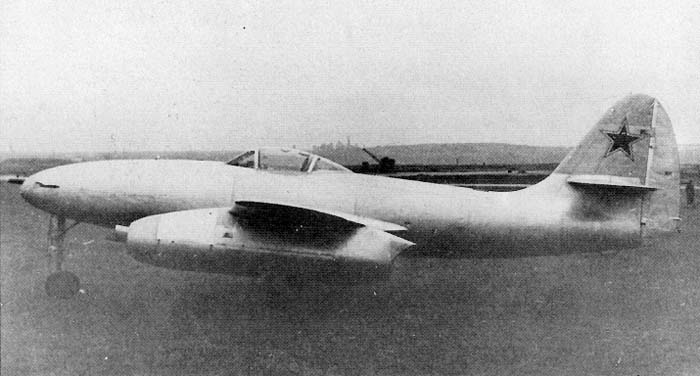

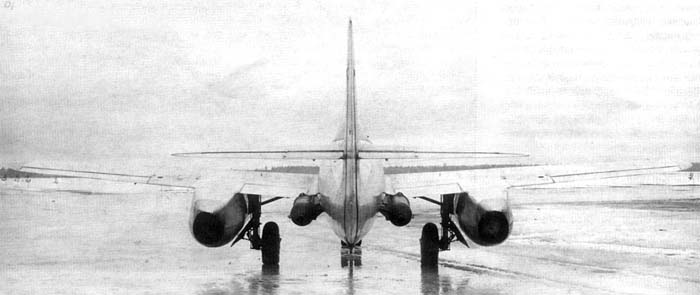

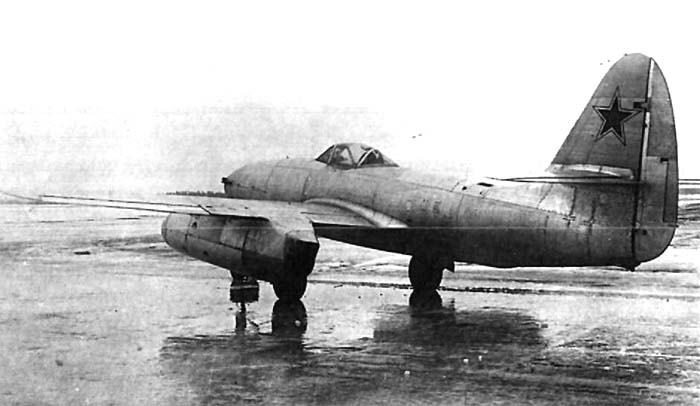

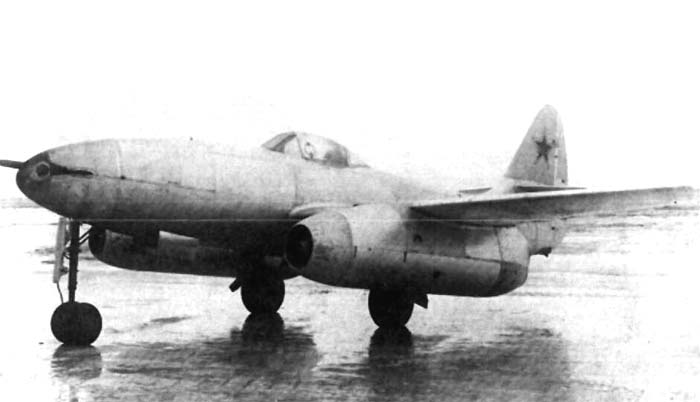

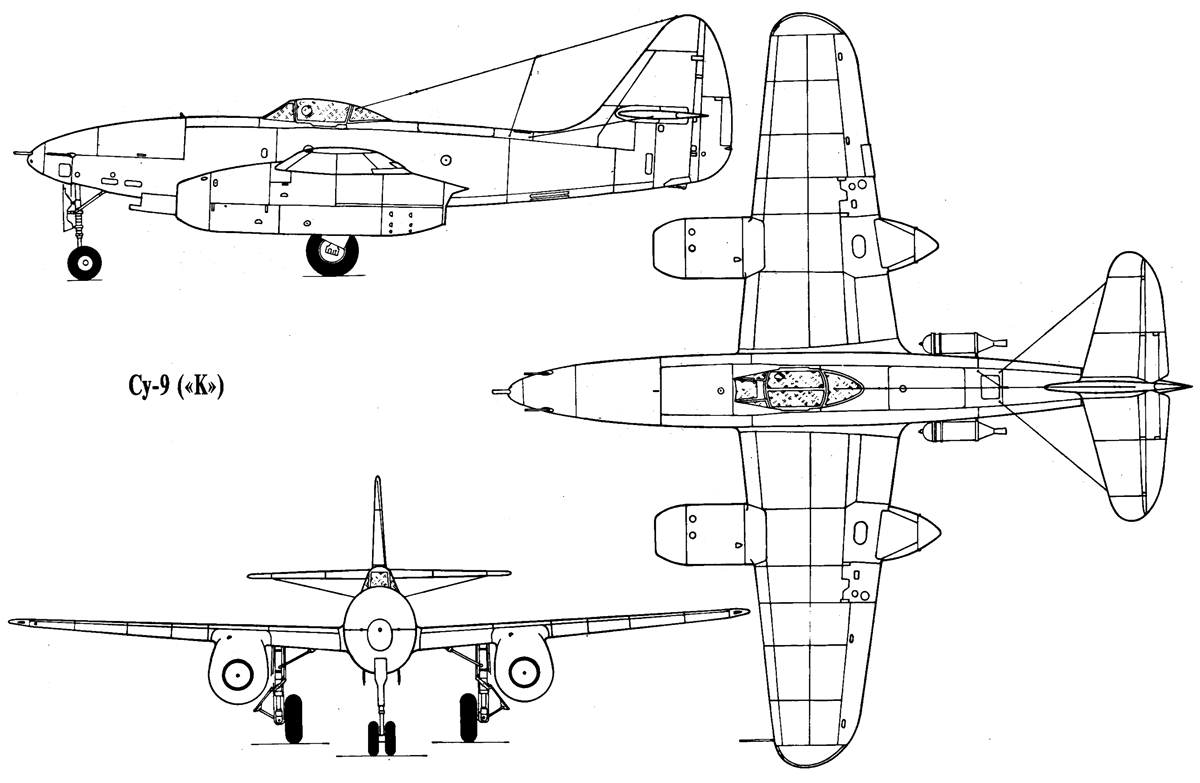

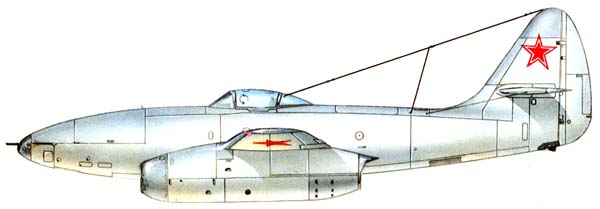

Одноместный истребитель Су-9 представлял собой цельнометаллический среднеплан с
нормальным горизонтальным и однокилевым вертикальным оперением, с трехколесным
убирающимся шасси.
Фюзеляж по конструкции - полумонокок овального сечения, выполненный без
технологических разъемов. Силовой каркас фюзеляжа состоял из 33 шпангоутов,
четырех лонжеронов, нескольких стрингеров и обшивки. В носовой части фюзеляжа
размещались установки пушечного вооружения, фотокинопулемет, отсек передней
опоры шасси и передний топливный бак. В средней части фюзеляжа располагалась
кабина пилота, закрытая прозрачным фонарем, и отсеки основных опор шасси. Фонарь
кабины состоял из козырька, откидной части, отбрасывающейся в правую сторону и
заднего обтекателя. Козырек был оборудован антиобледенительной системой.
Катапультируемое кресло имело регулировку по высоте в диапазоне 45 мм. В
хвостовой части фюзеляжа размещались задний топливный бак, радиооборудование,
парашютно-тормозное устройство.
Крыло свободнонесущее цельнометаллическое, трапециевидной формы в плане,
состояло из двух консолей, каждая из которых крепилась к фюзеляжу в четырех
точках. Силовой каркас крыла включал в себя основной лонжерон, две
дополнительные стенки, три стрингера, набор нервюр и дюралевую обшивку. Для
подвески двигателей на нижней поверхности каждой консоли имелись три узла.
Профиль корневой части крыла ЦАГИ 12145, а концевой - ЦАГИ 1С10-12. Угол
установки крыла +1°, а угол поперечного V крыла +4°. Элероны крыла лонжеронного
типа. В корневой части левого элерона располагался триммер. Для весовой
балансировки в носке каждого элерона крепилась стальная труба, залитая свинцом.
Аэродинамическая осевая компенсация составляла 25,3%. Углы отклонения элеронов
+17° 30'. Закрылки состояли из двух отдельных секций по одной на каждой консоли
и размещались между фюзеляжем и мотогондолой двигателя. Максимальный угол
отклонения закрылков 50°. Тормозные щитки размещались на каждой консоли между
мотогондолой и элероном и состояли из двух половин верхней и нижней. При работе
обе половины отклонялись в противоположные стороны, поворачиваясь вокруг оси,
расположенной у передней кромки щитка и направленной вдоль размаха крыла.
Максимальный угол открытия составлял 115°. Кроме того, нижние половины
отклонялись при выпуске закрылков.
Хвостовое оперение включало в себя киль с рулем поворота и переставной
стабилизатор с рулем высоты.
Съемный цельнометаллический киль состоял из двух лонжеронов, передней стенки,
стрингеров, набора нервюр и обшивки. Руль поворота однолонжеронной конструкции с
работающей обшивкой имел осевую аэродинамическую компенсацию и полную весовую
балансировку. Углы отклонения руля поворота +30°.
Свободнонесущий цельнометаллический стабилизатор состоял из трех лонжеронов,
стрингеров, набора нервюр и обшивки. Управление стабилизатором осуществлялось
подъемником в диапазоне углов (+3°...-6°30). Конструкция половин руля высоты
аналогична конструкции руля направления. Углы отклонения руля высоты (+30
°...-25 °). Руль поворота и руль высоты имели триммеры.

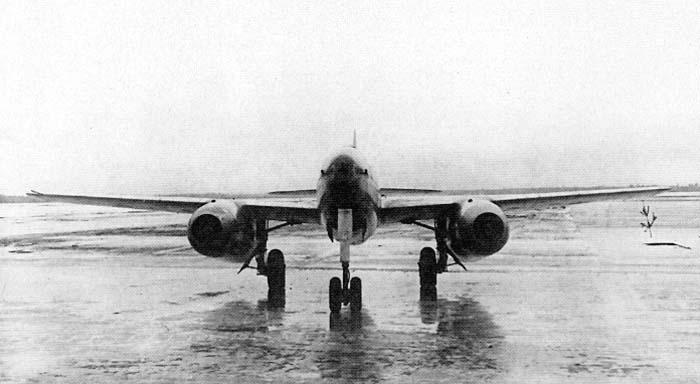

Шасси - трехколесное с носовым колесом. Основные опоры убирались в крыло по
направлению к фюзеляжу, при этом колеса поворачивались относительно опор на 90°
и размещались в фюзеляже вертикально. Передняя опора убиралась в фюзеляж по
потоку. В убранном положении шасси полностью закрывались створками и щитками, и
фиксировались механическими замками, а в выпущенном -гидравлическими и
шариковыми замками. На основных опорах устанавливались тормозные колеса 750x260,
а на передней - тормозные 500x150. Уборка и нормальный выпуск шасси
осуществлялись при помощи гидросистемы, аварийный выпуск шасси и торможение
колес - при помощи пневмосистемы.
На самолете подвешивались два ускорителя У-5, по одному с каждой стороны
фюзеляжа позади задней кромки крыла. Ускорители крепились при помощи спецзамков
и бугелей и сбрасывались по окончании работы.
Ускоритель У-5 состоял из:
Основные данные ускорителя:
-
длина ускорителя с соплом, мм 1285
-
наружный диаметр, мм 318
-
стартовая масса, кг 1 30+5
-
тяга, кг 900-1500
*
-
время работы, с
9-14,5 *
* параметры зависели от температуры наружного воздуха.
Парашютно-тормозное устройство, установленное на самолете, включало в себя:
-
посадочный парашют (S купола - 9,5 м2);
-
трос (длина 4,5 м);
-
контейнер с пиропистолетами от крытия створок;
-
замок тормозного парашюта.
Система управления самолетом - смешанная. Управление рулем высоты и элеронами -
жесткое, рулем поворота и триммерами рулей высоты и поворота - тросовое.
Управление триммером элерона и перестановкой стабилизатора -
электромеханическое. Управление закрылками и тормозными щитками при помощи
гидросистемы. В проводку управления элеронами и рулем высоты включены (по
обратимой схеме) бустерные механизмы, питание которых осуществлялось от
отдельной гидросистемы.
Силовая установка состояла из двух ТРД РД-10 с ресурсом 25 часов. Управление
каждым двигателем осуществлялось рычагом (РУД), связанным системой жестких тяг и
качалок с регулятором оборотов и регулятором конуса реактивного сопла. Запуск
РД-10 на земле производился при помощи мотостартера, а затем от вспомогательной
бензосистемы выводился на режим малого газа и переходил на питание от основной
топливной системы. Рабочим топливом служил тракторный керосин.
Топливная система включала в себя передний топливный бак (1300 л), задний
топливный бак (1066 л), четыре подкачивающих топливных насоса, распределительный
топливный кран и трубопроводы. Распределительный топливный кран предназначался
для обеспечения равномерной выработки топлива из баков и управлялся двумя
рукоятками, расположенными рядом с РУД.

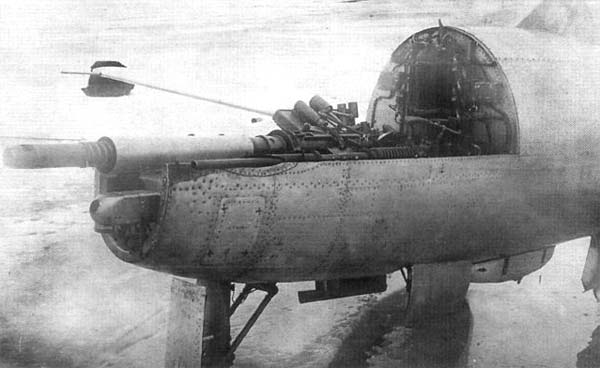

Вооружение состояло из стрелково-пушечного и бомбардировочного.
Стрелково-пушечное - батарея из одной пушки Н-37 с боекомплектом 30 снарядов и
двух пушек НС-23 с суммарным боекомплектом 200 патронов. Конструкция и
размещение пушек предусматривали возможность замены трехпушечной батареи на
четырехпушечную (4хНС-23). При необходимости пушку Н-37 можно было заменить на
Н-45.
Управление стрельбой - электрическое:
две кнопки устанавливались на ручке
управления самолетом, электроспуски - на пушках. Перезарядка -
электропневматическая с сигнализацией готовности оружия к стрельбе. Каждая
пушечная установка имела свой счетчик оставшихся снарядов. Гильзы-звенья
собирались в специальных отсеках в нижней части фюзеляжа. Конструкция и
размещение пушек в батарее предусматривали возможность замены одной пушки
калибра 37 мм на две калибра 23 мм.

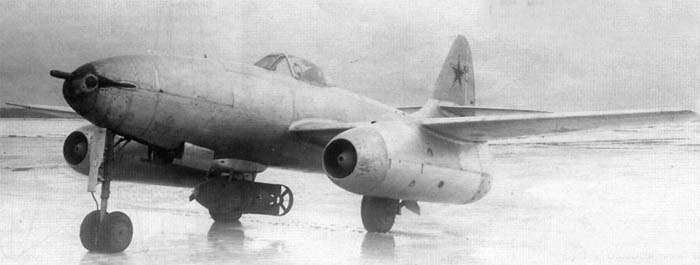

Бомбардировочное вооружение размещалось под фюзеляжем впереди крыла и состояло
из легкосъемного держателя обтекаемой формы и двух бомб ФАБ-250 или одной
ФАБ-500. При подвеске бомб пушка калибра 37 мм снималась. При подвеске бомб пушка Н-37 снималась.
Управление сбрасыванием бомб - электрическое. Подъем бомб на держатель
осуществлялся лебедкой, устанавливавшейся на амортизационную стойку передней
опоры шасси.
Для ведения прицельной стрельбы и
бомбометания с пикирования на самолете
имелся прицел ПБП-1Б, конструкция
крепления которого позволяла
устанавливать его в боевое и походное
положения. В носовой части фюзеляжа
устанавливался фотокинопулемет ПАДУ-22.

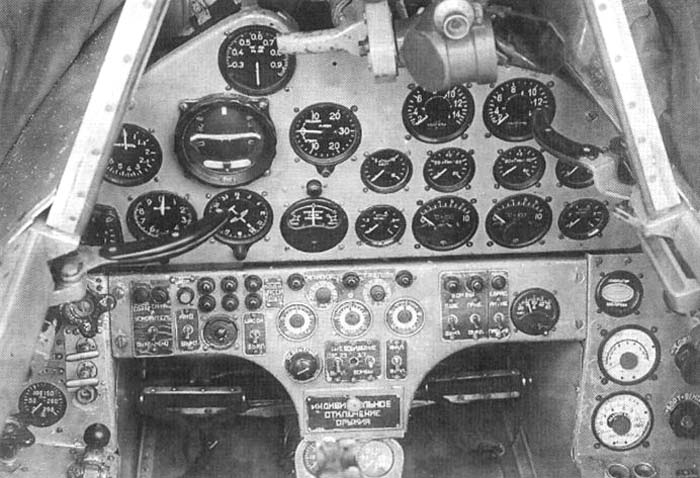

На самолете устанавливался комплект оборудования, соответствующий ТТТ ВВС к
истребителям 1946 года и включавший: радиооборудование, приборное и кислородное
оборудование, а также фотооборудование.
Радиооборудование включало:
- - радиоприемник РСИ-6М,
- - радиопередатчик РСИ-6,
- - радиополукомпас РПКО-10 с рамкой РМД,
- - радиовысотомер РВ-2,
- - прибор МА,
- - прибор Тон-2.
На самолете устанавливалась
однолучевая Г-образная антенна. Для
осуществления плановой съемки
применялся аэрофотоаппарат АФА-НМ. Для
аппарата в нижней части фюзеляжа был
сделан фотолюк со створками,
открывавшимися внутрь.
В варианте истребителя-перехватчика предусматривалась установка радиолокационной
станции "Торий", со следующими основными данными:
Бронирование. Летчик был защищен спереди броневой вертикальной плитой, толщиной
15 мм и козырьком из прозрачной брони, толщиной 90 мм. Сзади - бронеспинкой и
бронезаголовником, толщиной 12 мм. Для защиты головы летчика сверху, на откидной
части фонаря, устанавливалась бронеплита (надголовник), толщиной 6 мм.
Боекомплект со стороны взрывателей защищался бронеплитой, толщиной 15 мм. Общая
масса брони - 119 кг.
