   Tornado GR.4

Разработчик: Panavia
Страна: International
Первый полет: 1993
Тип: Ударный тактический истребитель
  ЛТХ     Доп. информация



Tornado GR.Mk.4 - ударный тактический истребитель, разработанный английской фирмой British Aerospace на базе тактического истребителя Tornado GR.Mk.1. Самолет создан по заказу Королевских ВВС Великобритании для замены парка ударных истребителей Jaguar и Tornado GR.Mk.1. Так же запланировано до 2002 года модернизировать 142 истребителя Tornado GR.Mk.1 до стандарта GR.Mk.4. Программа модернизации предусматривает установку новых двигателей, современного ботового радиотехнического и электронного оборудования, включая контейнер с лазерным указателем типа TIALD (Thermal Imaging Laser Designator) фирмы GEC-Marconi предназначенного для автономного управления вооружения с лазерной системой наведения. Так же на самолете установлена модернизированная система  отображения информации на шлеме пилота FLIR (Forward Looking Infra-Red) совмещенной с системой ночного видения Night Vision Goggles. Первый полет прототипа состоялся 29 мая 1993 года. Поставка первых самолетов началась в октябре 1997 года.











 ЛТХ:
Модификация   Tornado GR.Mk.4
Размах крыла, м   13.91
Длина, м   16.72
Высота, м   5.95
Площадь крыла, м2   26.60
Масса, кг
  пустого   14350
  максимальная взлетная   28100
Топливо во внутренних баках, кг   5090
  в ПТБ   4 x 1500 л или 2 х 1500+2 х 2250 л
Тип двигателя   2 ТРДДФ Turbo-Union RB.199-34R Mk.103
Тяга, кН
  нефорсированная   2 х 38.48
  форсированная   2 х 71.50
Максимальная скорость, км/ч   2340
Крейсерская скорость, км/ч   1050
Практическая дальность, км   3900
Дальность действия, км   1400
Максимальная скороподъемность, м/мин   4600
Практический потолок, м   15240
Макс. эксплуатационная перегрузка   7.5
Экипаж, чел   2
Вооружение:

 две 27-мм пушки Mauser BK27 c 180 патронами на пушку.
 Боевая нагрузка - 9000 кг на 7 узлах подвески.
 3 Ядерные бомбы WE.177
 2 УР воздух-воздух AIM-9B/L Sidewinder
 7 антирадарных УР ALARM или 4 HARM
 4 ПКР Sea Eagle или
 4 УР воздух-поверхность AGM-65 Maverick
 До 3 бомб разныз типов :  GBU-15 c оптическим наведением, Paveway с лазерным наведением, 454, 340, 227, 113 кг обычные бомбы,  BL775 кластерные бомбы, напалмовые баки и специальные подвесные контейнеры, в том числе с антиаэродромными системами JP233, кассетные бомбы Matra Apache,  многоцелевой разбрасыватель MW-1


 Доп. информация :


  Фотографии:

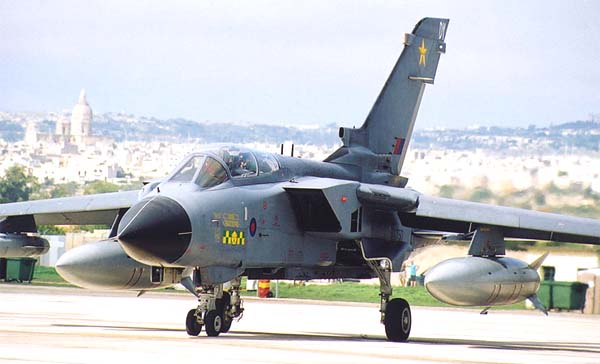

 Tornado GR.4

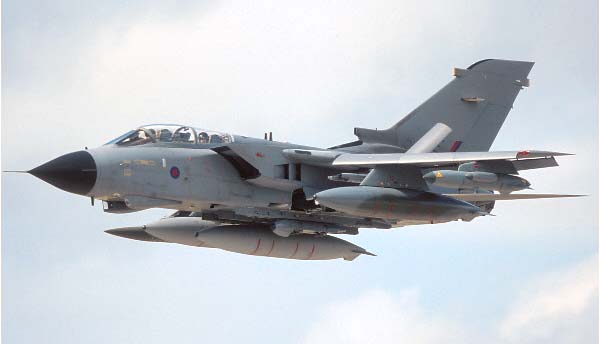

 Tornado GR.4

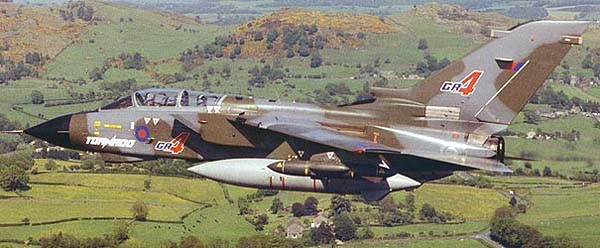

 Tornado GR.4   © Robert Kysela

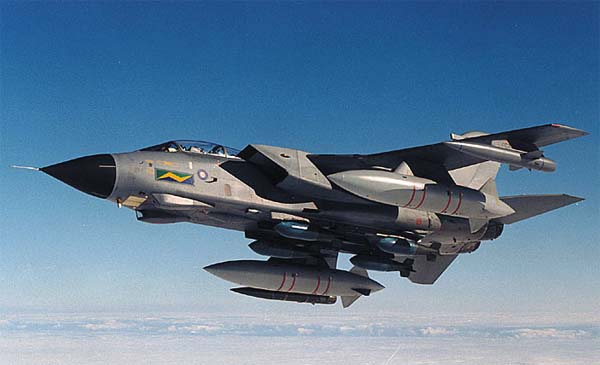

 Tornado GR.4

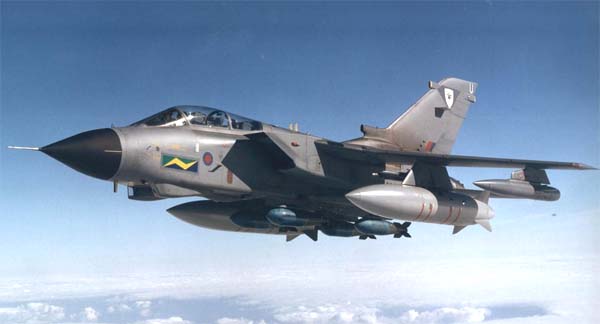

 Tornado GR.4

  Варианты окраски:

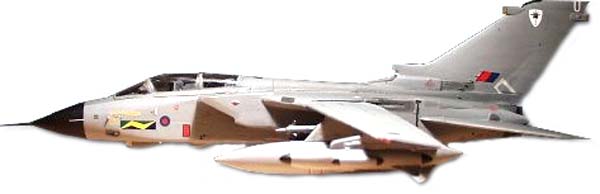

  Tornado GR.4  13 Sq. RAF







Список источников:

WAPJ. Tornado Variant Briefing
Verlinden Publication. Lock On 12. Willy Peeters. Panavia Tornado IDS
Squadron/Signal. Aircraft Number 111. Glenn Ashley. Panavia Tornado in Action

Linewrights. Aeroguide 24 : Panavia Tornado GR Mk. 1
Airforce Technology. Tornado Multi-Role Combat Fighter
W.Green, G.Swanborough. The Complete Book of Fighters
Warplanes. Modern Fighting aircraft
