   Як-15

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1946
Тип: Многоцелевой истребитель
  ЛТХ     Доп. информация



К концу Великой Отечественной войны стало очевидным, сколь значительных успехов в области реактивной авиационной техники добилась Германия. Достижения Великобритании и США оказались скромнее, однако они тоже располагали серийными реактивными самолетами и двигателями. На этом фоне отставание СССР выглядело удручающим. Бросившись наверстывать упущенное, советское руководство задействовало значительные материальные средства и силы лучших КБ, но даже приложение сверхусилий не обещало быстрого результата. Поэтому решили воспользоваться немецким опытом, тем более что Советскому Союзу достались многочисленные трофейные материалы, в том числе образцы летательных аппаратов и силовых установок нового поколения. Среди захваченных двигателей особый интерес представляли доведенные до серийного производства ТРД Jumo-004 и BMW-003 (с тягой 900 кгс и 800 кгс соответственно), выпуск которых в срочном порядке решили наладить в СССР.

Приказом НКАП от 28 апреля 1945 г. главному конструктору В.Я.Климову поручили выпустить рабочие чертежи ЮМО-004Б и внедрить его в серийное производство под маркой РД-10 на уфимском заводе No.26 (непосредственно работами руководил первый заместитель Климова Н.Д.Кузнецов). Другим приказом НКАП от 13 июня того же года аналогичное поручение по БМВ-003 (в производстве обозначался РД-20) дали главному конструктору казанского завода No.16 С.Д.Колосову. Оба задания были выполнены, и с 1946 г. двигатели начали выпускать.

И все же решающего прорыва в области реактивной авиации еще не произошло. Моторостроительные заводы с трудом осваивали выпуск новых двигателей, изготавливая их сначала буквально в единичных экземплярах, да к тому же эти изделия отличались невысокой надежностью и малым ресурсом. В те годы режим работы советских оборонных предприятий мало чем отличался от напряженного ритма времен Великой Отечественной, а выполнение заданий, помимо отраслевых наркоматов, контролировали "компетентные" органы. В случае срыва планов "виновников" находили быстро, причем не только среди производственников, но и чиновников самого высокого ранга. Еще в феврале-марте того же 1946 г. были сняты с должностей и репрессированы нарком авиационной промышленности А.И.Шахурин, главком ВВС, А.А.Новиков, главный инженер ВВС А.К.Репин, начальник Главного управления заказов ВВС Н.П.Селезнев и многие другие.

Лидеров авиационных КБ эта волна не коснулась. К тому времени несколько коллективов уже полным ходом трудилось над новыми скоростными самолетами. Не обошлось без соблазнов применить двухдвигательную "немецкую" схему, столь успешно зарекомендовавшую себя на Ме-262. Так, в ОКБ П.О.Сухого аналогичную компоновку использовали при проектировании истребителя "К", в ОКБ А.И.Микояна -И-260, в ОКБ С.М.Алексеева - И-211, в ОКБ С.А.Лавочкина - самолета "160" (первый проект с этим шифром). От такой схемы категорически отказались лишь на фирме, возглавляемой заместителем наркома авиапромышленности А.С.Яковлевым, где традиционно доминировала идеология создания легкого маневренного однодвигательного истребителя.

В яковлевском ОКБ-115 заниматься реактивной тематикой стали в годы войны. На базе опытных и серийных истребителей было создано несколько экспериментальных самолетов с комбинированными силовыми установками, состоявшими из основного поршневого двигателя и дополнительных прямоточного или жидкостно-реактивного. Разрабатывался также Як-7Р, который собирались оснастить тремя реактивными двигателями (2 ПВРД + 1 ЖРД), но строить его не стали. И все же опыта для создания полноценного реактивного истребителя недоставало. Как зам. наркома Яковлев одним из первых ознакомился с материалами ГК НИИ ВВС, ЛИИ и ЦАГИ, полученными в результате исследований немецкого наследства.

Достаточно большое внимание в Германии уделялось проектам легких истребителей, выполненных по реданной схеме. У таких машин двигатель находился в носовой или центральной части фюзеляжа, под нижнюю часть которого выводилось сопло (например, проект "Мессершмитт" Р1106). Эта компоновка позволяла оснастить реактивным двигателем планер серийного поршневого истребителя и получить качественно новую машину в кратчайшие сроки. На "Фокке-Вульфе" в 1942 г. даже провели экспериментальную работу по переделке таким образом FW 190. В распоряжении автора нет документов, позволяющих утверждать, что в ОКБ-115 попали немецкие материалы по истребителям реданной схемы, однако яковлевские конструкторы пошли именно таким путем.

Согласно Постановлению Государственного комитета обороны от 9 апреля 1945 г., ОКБ-115 поручалось спроектировать, построить и передать на испытания одноместный истребитель с одним реактивным двигателем типа ЮМО-004 тягой 900 кгс. Стремясь как можно быстрее выполнить поставленную задачу, конструкторы решили создать самолет на базе хорошо зарекомендовавшего себя Як-3. Основное отличие новой машины заключалось в установке ТРД на месте поршневого мотора ВК-107А, что давало возможность сохранить почти без изменений конструкцию цельнометаллического Як-3 последних серий.

Реактивный первенец ОКБ-115 получил первоначальное обозначение Як-ЮМО (в ряде документов он фигурировал как Як-3-ЮМО или "экспериментальный истребитель конструкции А.С.Яковлева"). Его фюзеляж конструктивно состоял из сваренной из стальных труб фермы, к которой крепилась дюралюминиевая обшивка. В носовой части к ферме приваривались узлы для установки двигателя. Нижняя часть фюзеляжа в районе сопла прикрывалась теплозащитным экраном из жаропрочной стали. Двухлонжеронное неразъемное крыло имело передний лонжерон, центральная часть которого представляла собой арку, охватывающую двигатель. Крыло снабжалось посадочными щитками и элеронами с дюралевой обшивкой. Воздухозаборники маслорадиатора, находившиеся в передней кромке крыла Як-3, убрали. Четыре топливных бака расположили в крыле, один - в передней части фюзеляжа и еще один (резервный) - над двигателем. Оперение в целом соответствовало Як-3 (даже на рулях сохранилась полотняная обшивка), но площадь киля несколько увеличили. Без всяких переделок на новый самолет перенесли кабину вместе с приборной доской, электросистему и многое другое. В носовой части фюзеляжа над двигателем решили разместить вооружение, состоявшее из двух пушек НС-23К калибром 23 мм.

Принимая во внимание печальную статистику многочисленных катастроф первых реактивных самолетов за рубежом (в СССР имелся и собственный негативный опыт, например, гибель Г.Я.Бахчиванджи на БИ-1), конструкторы уделили большое внимание прочности и надежности создаваемого реактивного "Яка". Применение новой силовой установки на истребителе с относительно толстым для больших скоростей крылом позволило разработчикам сэкономить время, но по условиям прочности пришлось значительно ограничить максимальную скорость самолета.

Яковлев не только хорошо понимал важность решаемых задач, но и возможную степень ответственности в случае неудачи или срыва установленных сроков. Работа над опытным Як-ЮМО велась высокими темпами, и постройку машины завершили вовремя - в октябре 1945 г. На ней не устанавливалось вооружение и часть оборудования. Однако в самом начале испытаний выявились некоторые ошибки разработчиков. Так, при первом же опробовании двигателя прогорела дюралевая обшивка нижней части фюзеляжа за стальным экраном и сгорело хвостовое колесо (конструкторы, по-видимому, не учли, что резиновые покрышка и камера несовместимы с реданной схемой). Самолет отправили обратно на завод для ремонта и доработок, которые закончили к концу декабря.

8 декабря заводской ОТК принял вторую опытную машину, отличавшуюся увеличенным стабилизатором, стальным хвостовым колесом и наличием вооружения. Уже через пять дней летчик-испытатель М.И.Иванов начал на ней первые рулежки и подлеты, однако вскоре этот прототип решили отправить в ЦАГИ для продувок в аэродинамической трубе Т-101. Там провели многочисленные эксперименты при разных режимах работы двигателя и на всех возможных сочетаниях скоростей и углов атаки. При этом также был изучен эффект изменения балансировки при расположении линии тяги ниже центра тяжести самолета. В процессе проведения "продувочных испытаний" с истребителем ознакомились представители ВВС, ведущие работники НКАП и главные конструкторы авиационных КБ.

Исследования Як-ЮМО продолжались в ЦАГИ до февраля 1946 г., затем истребитель снова перевезли на аэродром, где возобновились пробежки и подлеты. Стальное хвостовое колесо при движении по бетонной полосе сильно шумело и высекало искры, но уже не сгорало. В течение месяца на самолете велись доводочные работы, кроме того, установили новый, проверенный в ЦИАМе двигатель.

Пока Як-ЮМО проходил наземные испытания, СНК выпустил очередное Постановление No.472-191 от 26 февраля, в котором утвердил основные задания конструкторским бюро по созданию реактивных истребителей, установил сроки их предъявления на летные испытания и обязал НКАП сосредоточить внимание на выполнении важнейших задач по обеспечению "...резкого повышения летных данных опытных самолетов и созданию новых типов самолетов". Соответствующий приказ МАП No.162 был издан 27 марта. В нем, в частности, говорилось: "...Г/С (главному конструктору, -Прим, автора) и директору завода 115 А.С.Яковлеву... спроектировать и построить... одноместный истребитель с двигателем типа ЮМО-004 со следующими данными:

  • макс, скорость у земли - 770 км/час;

  • макс, скорость на 5000 м - 850 км/час;

  • дальность на 0,9 макс, скорости - 500 км;

  • продолжит, полета на 0,9 макс. - 40 мин.;

  • продолжительность полета на наивыгоднейшем режиме - 60 мин.;

  • время подъема на 5000 м - 4,5 мин.;

  • практ. потолок - 14500 м;

  • вооружение - 2x23 мм.

Самолет построить в 2-х экз. и предъявить 1-й на летные испытания 1 сентября 1946г. Официально заводские испытания опытного истребителя, который к тому времени получил обозначение Як-15 (в документах также встречается Як-15-РД10, Як-РД), начались 9 апреля. Ведущим инженером по испытаниям стал Е.Адлер. Почти через две недели самолет, как и созданный в ОКБ-155 истребитель И-300 (будущий МиГ-9), был готов к полету. 24 апреля первой взлетела микояновская машина, а в 13 часов 56 минут летчик-испытатель М.И.Иванов поднял в воздух Як-15. В некоторых публикациях указывается, что в тот же день летчики двух ОКБ "обменивались" своими реактивными машинами, и на Як-15 совершил полет испытывавший И-300 А.Н.Гринчик, который высоко оценил яковлевский истребитель, особенно "простоту и приятность его пилотирования". Никаких документальных подтверждений тому пока не опубликовано, зато известно, что И-300 второй полет совершил только 7 мая. Возможно, оценочные облеты истребителей действительно имели место, но несколько позже.

Заводские испытания Як-15 закончились 22 июня. В ходе их самолету с взлетной массой 2570 кг удалось развить максимальную скорость у земли 770 км/ч, а на высоте 5000 м - 800 км/ч. При запасе топлива в 472 кг дальность полета составила 575 км. Высоту в 5 км истребитель набирал за 4,1 мин.

Выяснилось, что после преодоления 6-километрового рубежа двигатель начинает недодавать оборотов, что сказалось на высотных характеристиках машины.

Как видим, результаты испытании выглядели очень обнадеживающими. Воодушевленный успехом, Яковлев доложил в правительство о завершении разработки истребителя. Главный конструктор, выбравший путь "наименьшего сопротивления", добился важной тактической победы - в его распоряжении находились два фактически готовых опытных самолета, в то время как конкурирующие ОКБ П.О.Сухого и С.М.Алексеева отставали по срокам готовности своих машин, как минимум, на несколько месяцев. Несмотря на жесткое давление руководства страны, им так и не удалось показать в августе свои самолеты на традиционном воздушном параде в Тушино, где были продемонстрированы только МиГ-9 и Як-15 (последний пилотировал Иванов).

На следующий день после этого праздника Микоян и Яковлев были вызваны в Кремль, где получили личное указание Сталина о постройке 15 самолетов каждого типа для демонстрации на ноябрьском параде. 12 сентября вышел очередной приказ МАП, обязывавший к параду над Красной площадью построить и облетать малые серии реактивных самолетов и, как минимум, по два экземпляра этих машин предъявить на Госиспытания в ГК НИИ ВВС. "Парадные" Як-15 должны были выпускаться без оружия и бронезащиты, с верхним фюзеляжным топливным баком полного объема (на боевых машинах из-за установки пушек его объем уменьшался) и неполным комплектом радиооборудования.

Выпуск Як-15 поручили заводу No.31 в Тбилиси, который продолжал производить Як-3. Осень 1946 г. оказалась для этого предприятия необычайно сложной. Следовало в кратчайшие сроки не только построить полтора десятка одноместных реактивных истребителей, но и подготовить к испытаниям опытную двухместную машину (речь о ней пойдет далее). Работая в три смены, завод выпустил малую серию Як-15 вовремя, чему во многом способствовала преемственность конструкции нового самолета с Як-3. Однако спешная подготовка к показу над Красной площадью оказалась напрасной - из-за плохой погоды воздушная часть парада так и не состоялась.

На серийные Як-15 ставили двигатели производства завода No.26, первые экземпляры которых собирали из трофейных деталей двигателей ЮМО-004Б1. РД-10 имел восьмиступенчатый осевой компрессор (поэтому его диаметр был сравнительно невелик), шесть прямоточных камер сгорания и одноступенчатую осевую турбину. Проходное сечение реактивного сопла регулировалось в зависимости от режима работы с помощью выдвижного центрального конуса. Компрессор при запуске раскручивался небольшим двухцилиндровым поршневым мотором, который, в свою очередь, запускался электростартером или вручную.

Ресурс первых РД-10 составлял всего 25 часов по формуляру (реально - 17 часов в лучшем случае).

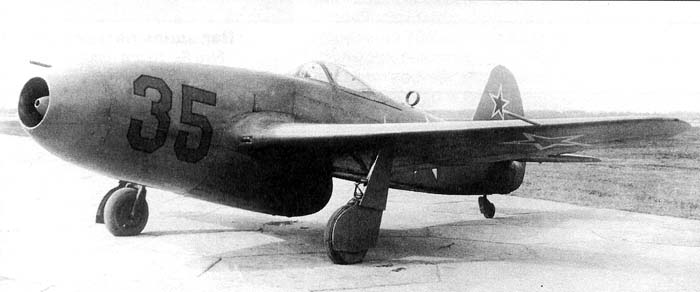

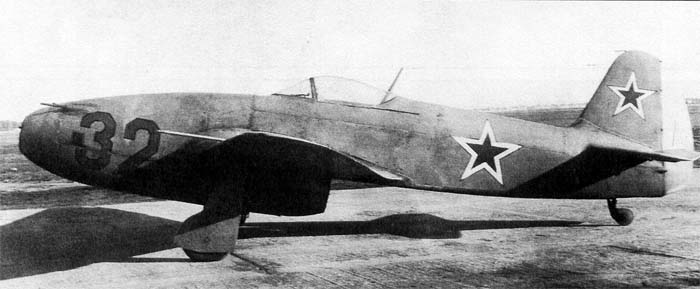

Первый одноместный Як-15, выпущенный в Тбилиси (заводской No.310002, борт "32"), и последний самолет малой серии (No.310015, борт "35") предъявили в ГК НИИ ВВС на Госиспытания (ГИ). Эти машины были вооружены одной пушкой НС-23, а взлетная масса составляла 2742 кг. Испытания, которые проводили военные летчики Г.А.Седов и А.Г.Прошаков (первый, кроме того, исполнял в институте обязанности ведущего инженера по машине), завершились в апреле 1947 г. Как и следовало ожидать, ЛТХ Як-15 оказались хуже не только по сравнению с характеристиками МиГ-9, но и трофейного Ме-262. На серийных машинах по условиям прочности максимальная скорость была ограничена 700 км/ч на высотах до 3150 м, а на больших высотах - числом М=0,68. Немало неприятностей доставила капризная силовая установка, в работе которой то и дело случались перебои. За время ГИ на истребителях пришлось заменить три двигателя. Время их работы на максимальном режиме ограничивалось всего 10 минутами, что негативно сказалось, прежде всего, на скороподъемности и высотных характеристиках самолета. Снять ЛТХ во всем диапазоне высот не удалось, а потолок машины оказался ниже расчетного (около 10000 м вместо 13700 м).

Военные предъявили также целый ряд претензий к конструкции самолета. Так, из-за металлического хвостового колеса вибрировал во время движения по аэродрому руль поворота, газовая струя от двигателя разрушала поверхность летного поля, а поднятые ею камни и бетонная крошка повреждали стабилизатор и рули высоты, при длительной рулежке по снегу покрывалась ледяной коркой нижняя поверхность горизонтального оперения и т.д. Особенно досаждала проблема, возникавшая при "длительных" полетах (в течение 20-25 минут): в кабину пилота проникал дым, появлявшийся в результате пиролиза керосина и масла на горячих деталях двигателя. Даже летные очки не спасали слизистую оболочку глаз от раздражения.

В тот же период на Як-15 No.310009 проводили исследования пилотажных характеристик. Первым фигуры высшего пилотажа выполнил 25 февраля летчик-испытатель ГК НИИ ВВС П.М.Стефановский. По технике пилотирования самолет оказался самым простым из всех существовавших тогда советских реактивных истребителей и был доступен для летчиков средней квалификации. Пилоты, освоившие поршневые "Яки", без труда могли перейти на Як-15. И все же военные испытатели посчитали, что новый самолет обладает недостаточными для боевой машины запасами продольной устойчивости и управляемости. Кроме того, из-за установки двигателя по реданной схеме при переходе с одного режима его работы на другой значительно изменялись балансировочные усилия на ручке управления.

В утвержденном в мае 1947 г. заключении Акта по Госиспытаниям говорилось: "Самолет Як-15... удовлетворяет требованиям ВВС к тренировочному реактивному истребителю... Ввиду исключительно малой дальности полета - 300 км на наивыгоднейшем режиме на высоте 1000 м... доведение самолета до боевого состояния нецелесообразно, так как в этом случае ухудшаются его пилотажные качества, вследствие... значительного увеличения полетного веса за счет горючего для достижения дальности полета 800-900 км. Считать необходимым, в силу простоты конструкции, малой тяги двигателя РД-10 и простоты пилотирования, ... Як-15 модифицировать в учебно-тренировочный с двойным управлением и трехколесным шасси...".

Таким образом, исключительно благодаря преемственности с Як-3, было решено запустить самолет в серию и использовать его лишь в качестве переходного и учебно-тренировочного для переучивания летного состава с поршневых истребителей на реактивные.

Еще до завершения Госиспытаний, 16 декабря 1946 г., вышло очередное Постановление СНК No.2698-1114, которым директору завода No.31 В.Саладзе поручалось изготовить и передать ВВС еще пятьдесят Як-15: 25 - в боевом варианте и еще 25 - в тренировочном с сокращенным составом вооружения и двойным управлением. При этом заводу были установлены следующие сроки выпуска машин: в жваре - 5, в феврале - 15, в марте - 20 (в том числе 15 с двойным управлением), в апреле -10 (все - с двойным управлением).

Судя по имеющимся документам, спарки в то время так и не были построены. В январе 1947 г. заместитель министра авиапромышленности П.В.Дементьев написал письмо главному инженеру ВВС Маркову, в котором излагал следующие предложения по поводу серийного выпуска истребителя: "Изготовляемые заводом No.31 65 самолетов Як- 15с РД-10 для участия в первомайском параде счи таю необходимым выпустить в полном соответствии с самолетами... изготовленными к параду 7 ноября 1946 г., т.е. без оружия и бронезащиты, с верхним керосиновым баком полного объема..., с установкой радиоприемника и радиопередатчика, но без радиополукомпаса РПКО-10М... Пушки НС-23К и РПКО-10М госиспытаний не прошли и в серийном производстве не изготавливаются. На этих самолетах будут устранены все дефекты, выявленные в процессе подготовки их к параду 7 ноября, согласно утвержденной Вами ведомости. После сдачи 65 самолетов... в указанном виде завод No.31 будет выпускать самолеты с оружием, бронезащитой и радиополукомпасом с плоской рамкой".

Весной 1947 г. в ВВС поступило более полусотни Як-15, часть из которых либо вообще не имела вооружения, либо оснащалась лишь одной пушкой. Их массовая демонстрация состоялась 1 мая над Красной площадью, когда звеньями пролетели 100 реактивных самолетов (по 50 Як-15 и МиГ-9). В том же году впервые на авиационном параде в Тушино был продемонстрирован высший пилотаж на реактивных самолетах. На Як-15 первым выступил п-к И.Полунин, а за ним целый каскад фигур продемонстрировало звено Героя Советского Союза п-ка Н.И.Храмова. В 1948 г. высший пилотаж на разных реактивных самолетах освоили Ю.А.Антипов, А.Г.Прошаков и другие летчики ВВС. Ко Дню авиации дважды Герой Советского Союза генерал Е.Я.Савицкий организовал пилотажную пятерку на Як-15, которую возглавил сам, включив в нее известных летчиков: П.Середу, Н.Храмова, В.Ефремова и П.Соловьева. В следующем году групповой пилотаж на Як-15 демонстрировала еще одна пятерка, возглавляемая Героем Советского Союза п-ком П.Чупиковым.

Согласно данным яковлевской фирмы, серийный выпуск Як-15 завершился в 1947 г. и составил 280 машин. Учитывая итоги Госиспытаний, вполне логично предположить, что указанное число говорит о количестве заложенных в производство истребителей под обозначением Як-15, часть из которых, возможно, большая, передавалась военным после переделки в более совершенные самолеты этого семейства. Кстати, известны случаи, когда одноместные машины дорабатывались в "спарки" непосредственно в строевых полках. Однако значения Як-15 в истории советской авиации нельзя недооценивать. На машинах этого типа прошли подготовку сотни летчиков, именно Як-15 стал первым советским реактивным самолетом, официально принятым на вооружение ВВС, а также первым реактивным истребителем, на котором военные пилоты освоили высший пилотаж.

По вполне понятным причинам Як-15 обладал рядом характерных недостатков. Среди наиболее часто встречающихся в эксплуатации дефектов были: течь гидросмеси через уплотнительные манжеты амортизационных стоек шасси, обрыв отдельных нитей тросов управления рулем поворота, а также разрушение рессор хвостового колеса, вызванное, скорее всего, перегревом. Но основным недостатком Як-15 все же была слишком малая дальность полета. При полной заправке в 590 кг она достигала всего 510 км, в то время как Як-3 при запасе топлива в 350 кг мог преодолеть 1060 км. Наиболее остро эта проблема проявилась при подготовке к военному параду 1 мая 1947 г., в котором участвовали 50 Як-15. После сбора в воздухе всего "парадного расчета" топлива оставалось лишь на полчаса, поэтому, чтобы сократить время полета, пришлось организовать взлет самолетов большими группами и с минимальными интервалами, а также очень тщательно выбрать маршрут.

Вряд ли можно говорить о каком-то боевом применении Як-15. Однако в западной печати проходила информация о том, что 10 мая 1953 г. в Корее экипаж к-на Д.Филипса из 319-й авиационной эскадрильи сбил самолет такого типа. Но этого просто не могло быть, ведь Як-15 в Корею не отправлялись.

Один из серийных Як-15 использовался в ЛИИ в качестве летающей лаборатории во время отработки крыльевого комплекса дозаправки самолетов в воздухе, предложенного летчиками-испытателями И.Шелестом и В.Васятиным. Истребитель был оснащен макетом топливоприемника и в 1948 г. задействовался в летных экспериментах, в которых роль танкера играл Ту-2.

Сохранился лишь один экземпляр Як-15, но зато в отличном состоянии! Он хранится в музее ОАО "ОКБ им. А.С.Яковлева". Самолет два раза выставлялся на всеобщее обозрение: в Тушино в августе 1977 г. и на Ходынке в августе 1989 г.



 ЛТХ:
Модификация   Як-15
Размах крыла, м   9.20
Длина, м   8.70
Высота, м   2.27
Площадь крыла, м2   14.85
Масса:
  пустого   1852
  взлетная масса   2742
Тип двигателя   1 ТРД РД-10
Тяга, кгс   1 х 900
Максимальная скорость, км/ч
  у земли   700
  на высоте   786
Крейсерская скорость, км/ч   689
Практическая дальность, км   510
Практически потолок, м   13350
Экипаж, чел   1
Вооружение:   одна 23-мм пушка (60 снарядов).


 Доп. информация :


  Чертеж "Яковлев Як-15 (1)"
  Чертеж "Яковлев Як-15 (2)"
  Фотографии:

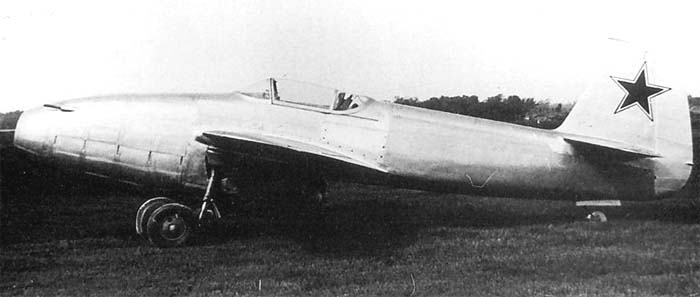

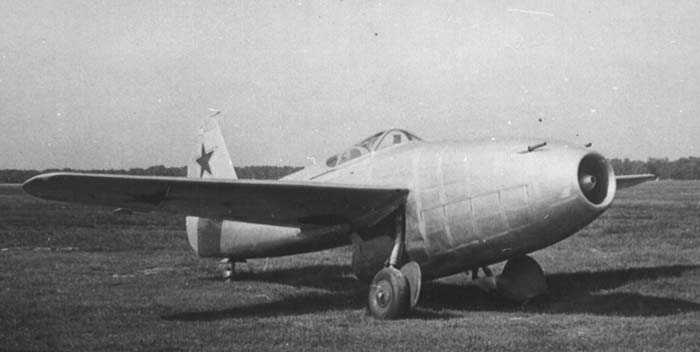

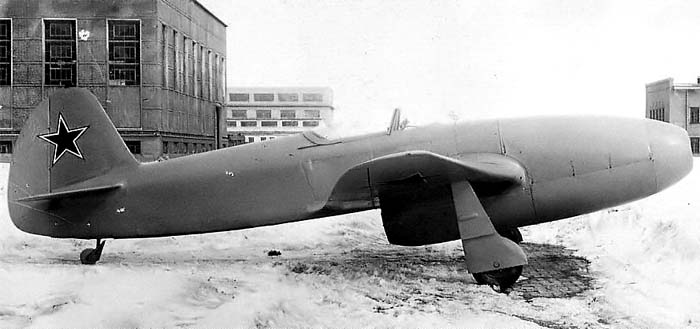

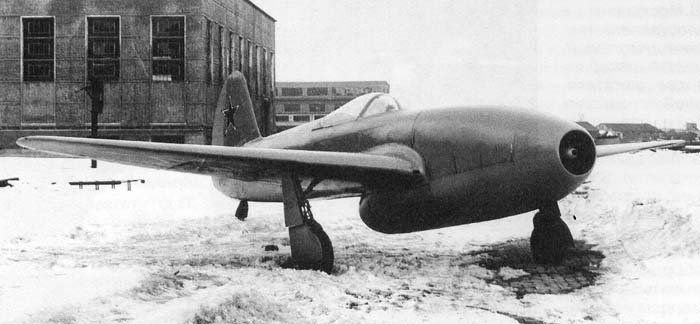

 Як-ЮМО
 Як-ЮМО
 Як-15 (РД-10)
 Як-15 (РД-10)

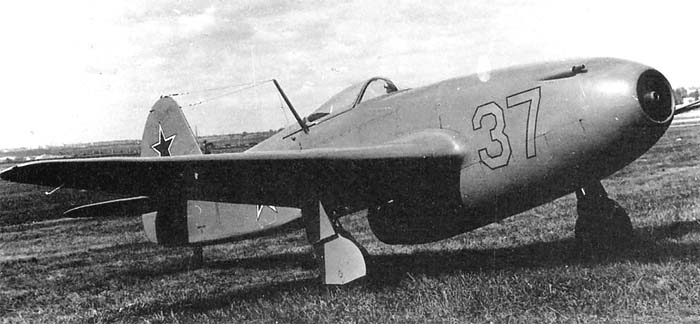

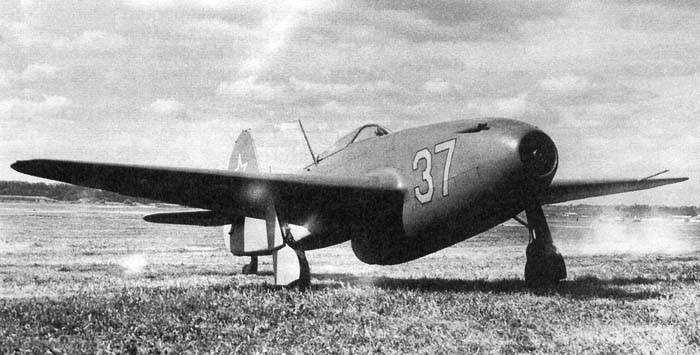

 Як-15 на госиспытаниях
 Як-15 на испытаниях ГК НИИ ВВС
 Як-15 ранних серий
 Як-15 ранних серий

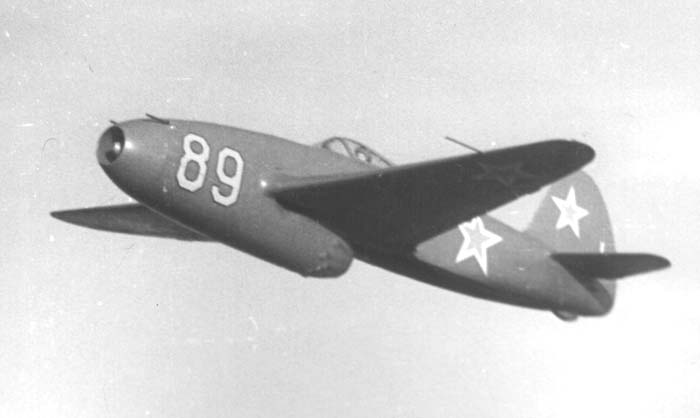

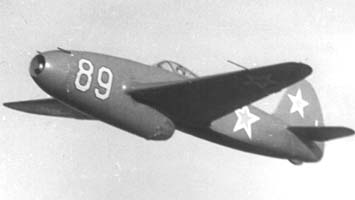

 Серийный Як-15

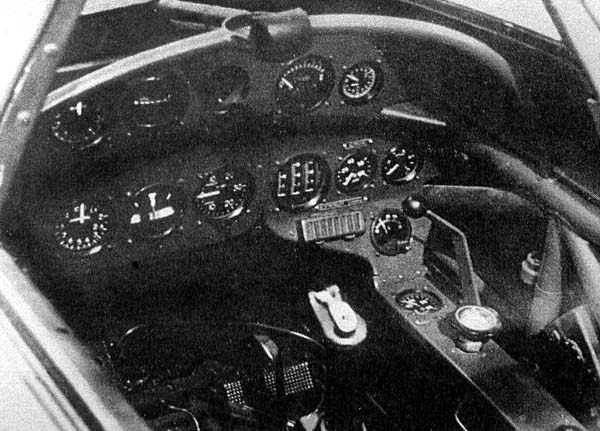

 Кабина пилота Як-15

  Схемы:

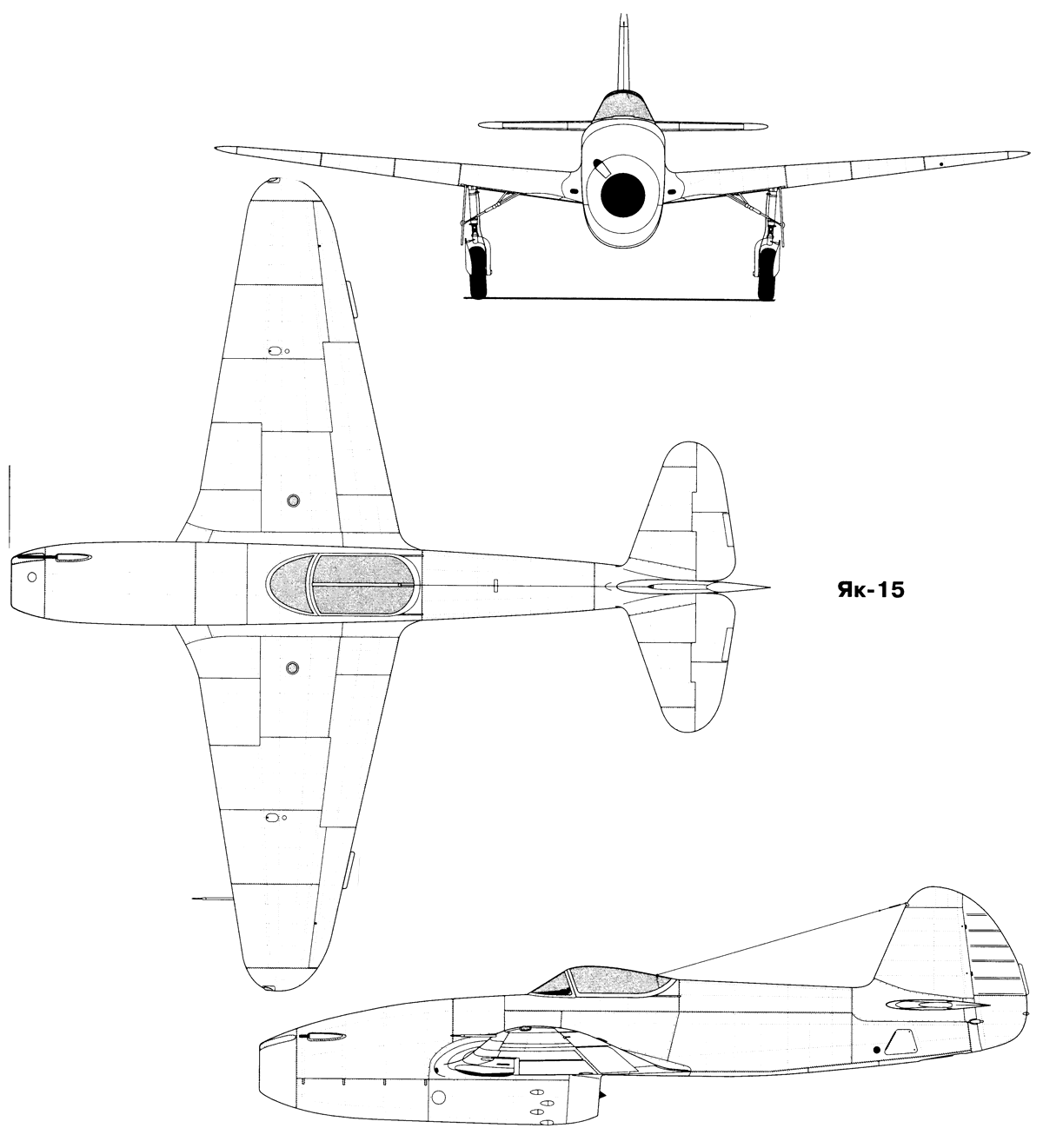

 Як-15

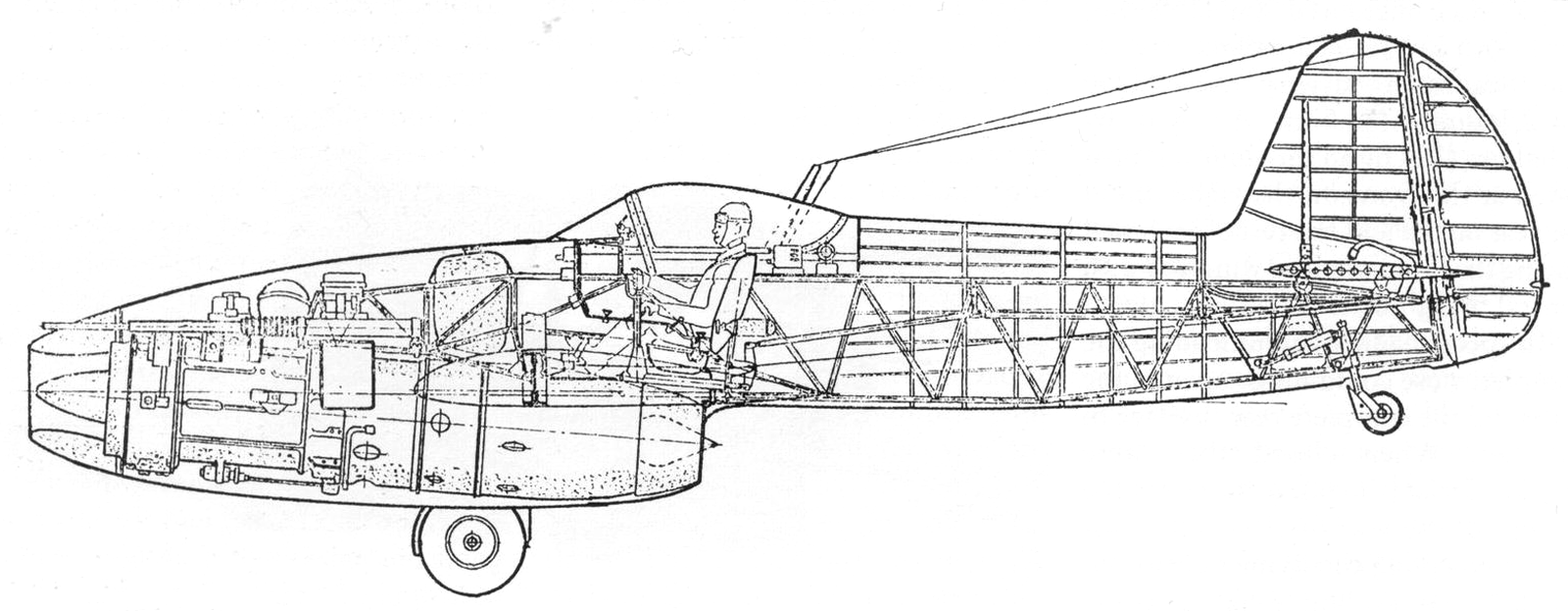

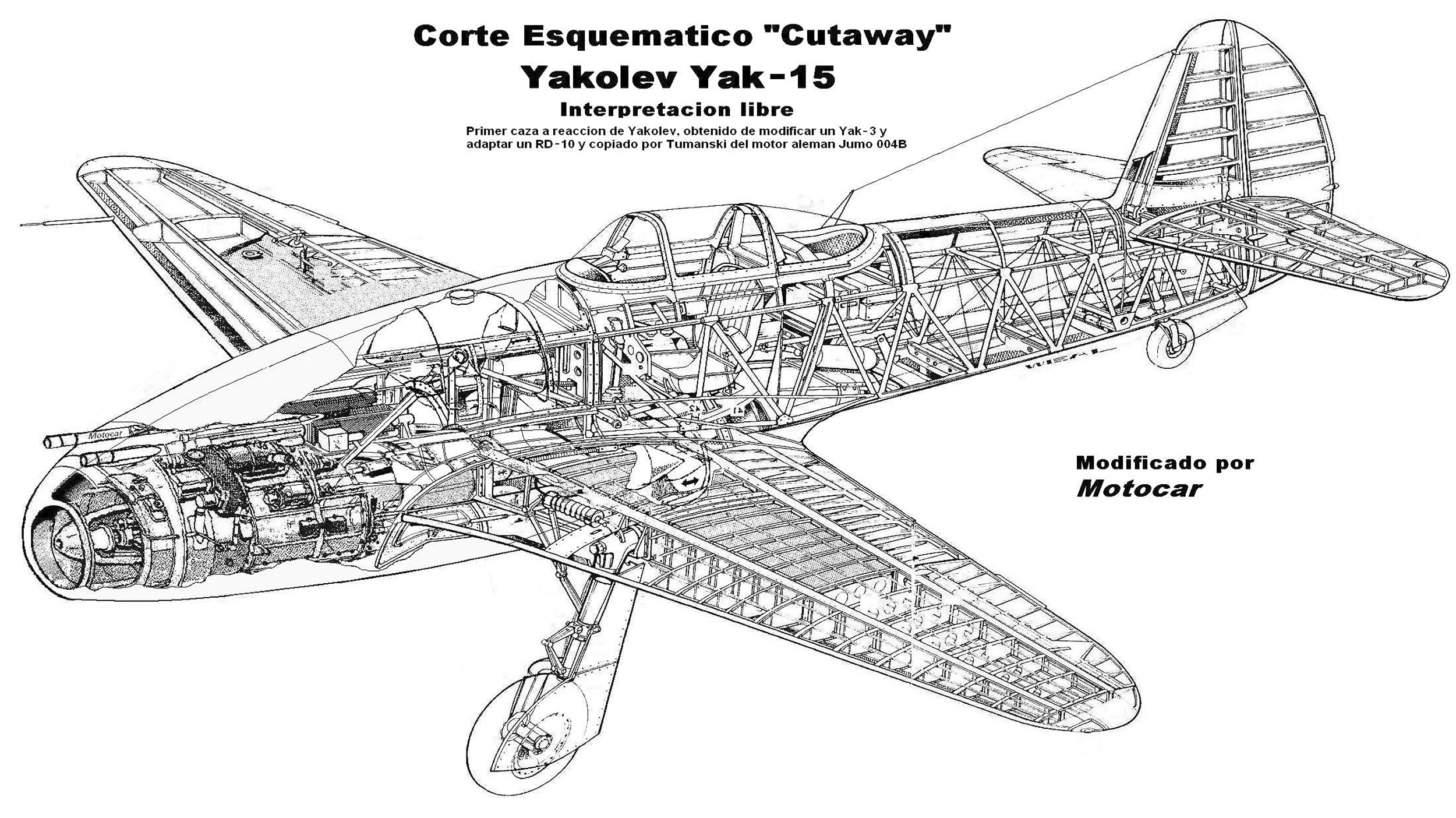

 Компоновочная схема
 Компоновочная схема

  Варианты окраски:

 Серийный Як-15
 Як-15 ранних серий
 Як-15 опытной серий







Список источников:

Авиация и Время. Ефим Гордон. Реактивные первенцы Яковлева
Николай Якубович. Боевые реактивные самолеты А.С.Яковлева
Ростислав Виноградов, Александр Пономарев. Развитие самолетов мира
Роман Астахов. Русская Сила. Фронтовой истребитель Як-15
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Putnam. Bill Gunston, Yefim Gordon. Yakovlev Aircraft since 1924
