   Як-30 (Первый)

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1948
Тип: Истребитель-перехватчик
  ЛТХ     Доп. информация



Продолжая поиск наиболее эффективной схемы и конструкции легкого маневренного фронтового истребителя, коллектив ОКБ, возглавляемого А.С.Яковлевым, в 1948 г. передал на испытания самолет Як-30 (первый с этим названием). По сравнению с предшествовавшим ему истребителем Як-25 на новой машине конструкторы впервые в своей практике применили стреловидное крыло с углом 35° по линии четверти хорд. Двухлонжеронное крыло площадью 15,1 м2 имело щелевой закрылок, отклонявшийся на 20° при взлете и 50° на посадке. Для устранения перетекания пограничного слоя к концу крыла на его верхней поверхности устанавливались гребни - аэродинамические перегородки. Основное вооружение - три пушки калибра 23 мм с боекомплектом по 75 снарядов на каждую - размещалось в носовой части фюзеляжа под кабиной пилота. Взлетный вес истребителя с нормальным запасом топлива в 830 литров в основных баках - 3330 кг. С двумя подвесными топливными баками общей вместимостью 360 л взлетный вес достигал 3650 кг.

Испытания Як-30, начатые в сентябре 1948 г., прошли нормально. Впервые примененное стреловидное крыло вело себя вполне "прилично". При его доводке, выполненной в короткий срок, работники ОКБ широко использовали опыт, накопленный коллективами, возглавляемыми С.А.Лавочкиным и А.И.Микояном, которые несколько раньше применили аналогичные по аэродинамической компоновке стреловидные крылья на истребителях Ла-15 и МиГ-15. Выполнявший заводские испытания летчик С.Н.Анохин хорошо отозвался о Як-30. Истребитель оказался достаточно прост в пилотировании, на нем можно было выполнять фигуры прямого и обратного высшего пилотажа с переменой знака перегрузок. Применение стреловидного крыла позволило в ходе испытаний, что называется, "в чистом виде" выявить его влияние на летные характеристики машины. У земли Як-30 показал максимальную скорость 930 км/ч - на 20 км/ч меньше, чем прямокрылый Як-25. Зато с увеличением высоты полета убедительно проявились преимущества крыла стреловидной формы. На высоте 5500 м самолет достиг скорости 1010 км/ч - на 45 км/ч больше, чем развивал его предшественник, а на 10 тыс. м летал со скоростью 970 км/ч - на 60 км/ч быстрее Як-25. Лучшей у Як-30 была и скороподъемность, высоту 5 тыс. м он набирал за 2,2 минуты. Стреловидность крыла практически не повлияла на потолок, дальность и продолжительность полета истребителя. Однако время виража и посадочная скорость при стреловидном крыле несколько возросли, соответственно увеличилась и длина пробега.

Испытания показали, что новый истребитель со стреловидным крылом во многом превосходит прямокрылого предшественника. В начале 1949 г. в ОКБ был построен улучшенный вариант истребителя - Як-30Д с усовершенствованной корневой частью крыла, в конструкцию которого был введен и так называемый "внутренний подкос", установлены воздушные тормоза. Щелевой закрылок заменили на выдвижной, увеличили запас топлива и боекомплект. По-иному на Як-30Д скомпоновали силовую установку, внесли изменения в кислородное и радиооборудование. В результате нововведений взлетный вес истребителя увеличился с нормальной заправкой топливом до 3440 кг; с подвесными баками - до 4015 кг. Максимальная скорость Як-30Д у земли достигла 1025 км/ч, а дальность полета - 1950 км. Однако к 1949 г. характеристики даже улучшенного Як-30 уже не отвечали возрастающим требованиям к легким фронтовым истребителям. Поэтому Як-30 и Як-30Д остались лишь в опытных экземплярах.




 ЛТХ:
Модификация   Як-30
Размах крыла, м   8.65
Длина, м   8.86
Высота, м
Площадь крыла, м2   15.10
Масса, кг
  пустого самолета   2415
  максимальная взлетная   3630
Тип двигателя   1 РД РД-500
Тяга, кгс   1 х 1590
Максимальная скорость , км/ч   1025
Практическая дальность, км
  с ПТБ   1000
  без ПТБ   1500
Максимальная скороподъемность, м/мин   2460
Практический потолок, м   15000
Экипаж   1
Вооружение:   три 23-мм пушки HP-23 (боезапас по 75 снарядов)


 Доп. информация :


 Фотографии:

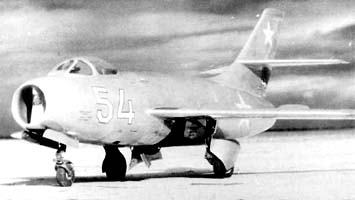

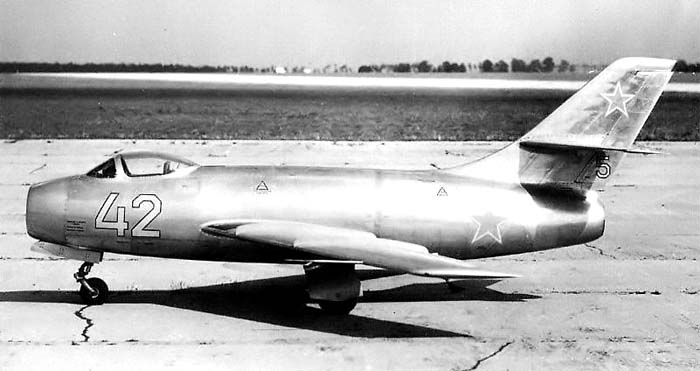

 Як-30

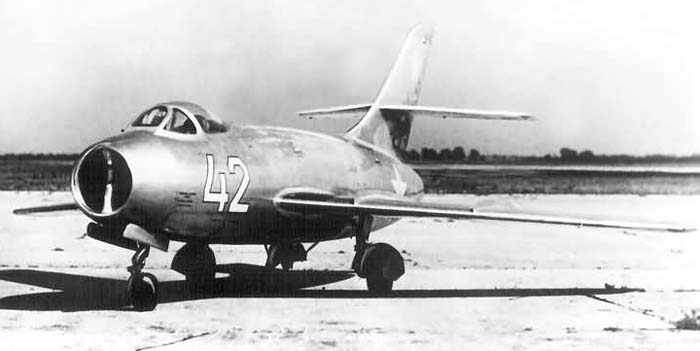

 Як-30

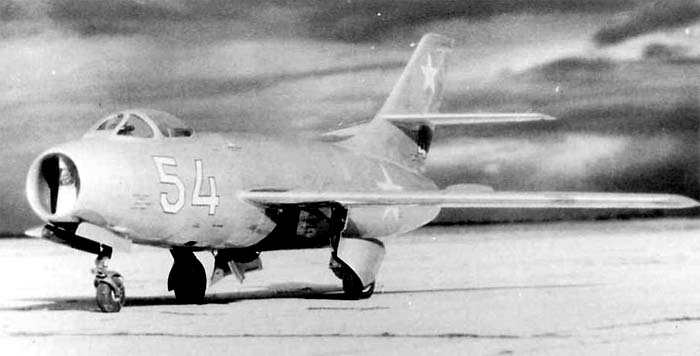

 Як-30

  Схемы:

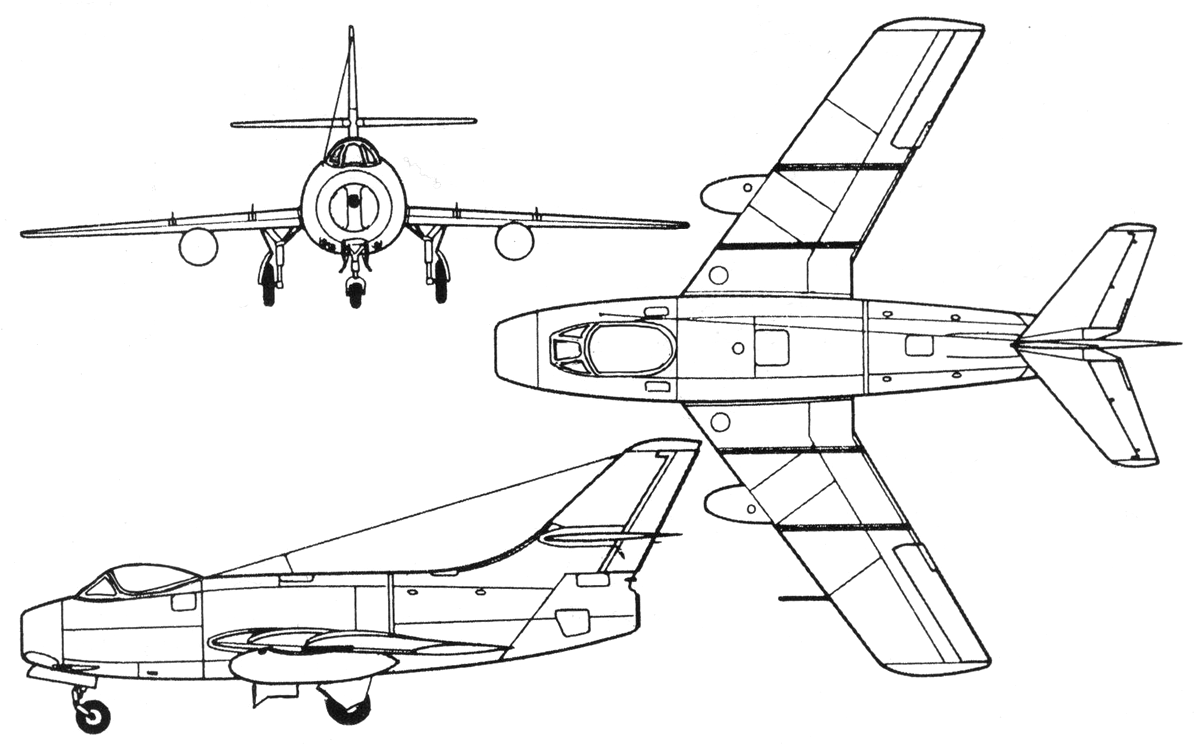

 Як-30Д







Список источников:

Крылья Родины. Владимир Петров. Як-30
Роман Астахов. Русская Сила. Истребитель-перехватчик Як-30
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Putnam. Bill Gunston, Yefim Gordon. Yakovlev Aircraft since 1924
