   Boeing Model 6D (B-1D)

Разработчик: Boeing
Страна: США
Первый полет: 1928
Тип: Легкая летающая лодка
  ЛТХ     Доп. информация



Несмотря на то что Модель-6D (B-1D) имеет сходное обозначение с летающей лодкой В-1 (Модель-6) 1919 года и проходит в документах фирмы "Боинг" как четырехместный вариант последней, конструктивно это был совершенно новый самолет.

Кроме общей схемы, единственным сходством была форма руля поворота. Корпус лодки в верхней части имел коробчатое сечение (у В-1 - полукруглое), были изменены обводы носовой части, над скулами появились брызгоотбойники. Пилот и три пассажира размещались под общим угловатым фонарем. Полностью новой была коробка крыльев: в ней использовались укороченные консоли от Модели-40, причем стык консолей верхнего крыла точно так же располагался левее оси симметрии. С каждого борта была одна пара межкрыльевых стоек (у В-1 и Модели-40 - две пары). Стабилизатор, как и на В-1, поддерживался Л-образными подкосами, но имел иную форму и больший размах. Двигатель, как и на В-1, вращал толкающий винт, но теперь это был уже звездообразный пятицилиндровый Райт J-5 "Уирлвинд" мощностью 220 л. с.

Разработка машины была начата в 1928 году. В мае был построен первый из двух экземпляров (зав. No.1029). Первый полет состоялся в апреле; по окончании испытаний самолет был продан в Канаду и зарегистрирован как G-CASX.

Второй самолет, имевший более ранний зав. No.1028, но законченный позже, был снабжен двигателем P&W "Уосп" мощностью 420 л. с. и зарегистрирован как NC-5270.




 ЛТХ:
Модификация   Model 6D
Размах крыла, м   12.10
Длина самолета,м   9.37
Высота самолета,м   3.66
Площадь крыла,м2   43.29
Масса, кг
  пустого самолета   1017
  максимальная взлетная   1516
Тип двигателя   1 ПД Wright J-5
Мощность, л.с.   1 х 220
Максимальная скорость, км/ч   153
Крейсерская скорость, км/ч   129
Практическая дальность, км   282
Практический потолок, м   3656
Экипаж, чел   1
Полезная нагрузка:   3 пассажира


 Доп. информация :


  Фотографии:

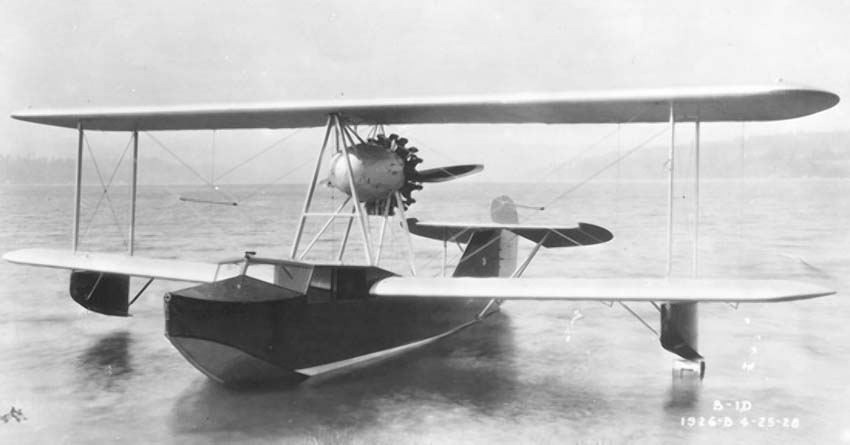

 B-1D

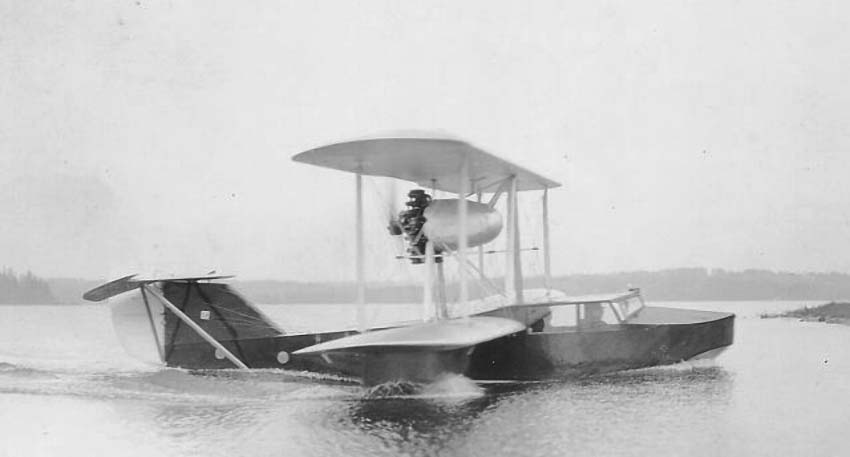

 B-1D

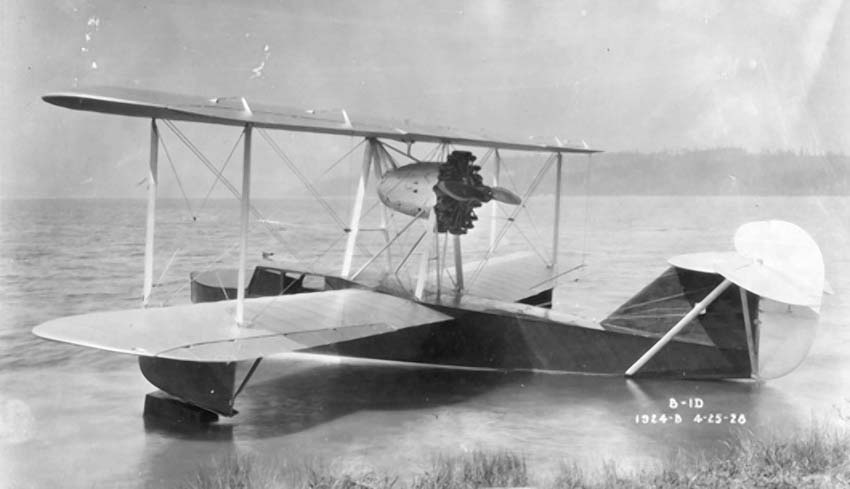

 B-1D

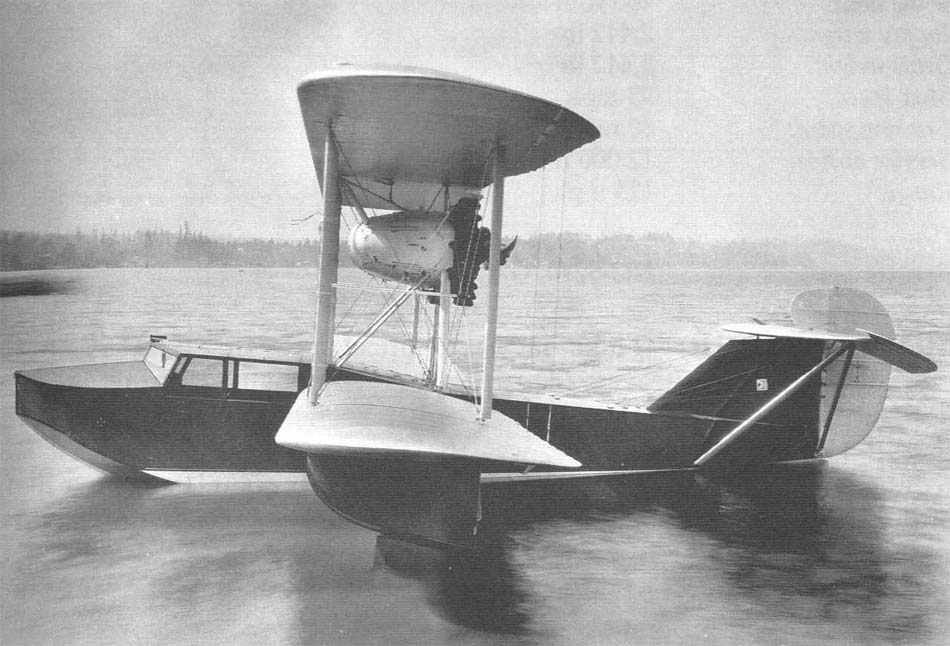

 B-1D

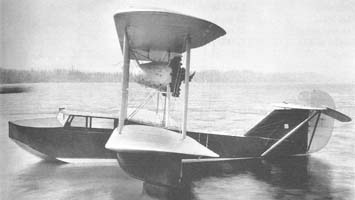

 B-1D

  Схемы:

 B-1D







Список источников:

Авико Пресс. Константин Удалов, Дмитрий Комиссаров. Транспортные самолеты фирмы "Боинг"
Putnam. Peter M. Bowers. Boeing Aircraft since 1916
Aerofiles.com. Boeing
K. Munson. Flying Boats and Seaplanes since 1910
E.R Johnson. American Flying boats and Amphibious aircraft
