   Hansa-Brandenburg W.20

Разработчик: Hansa-Brandenburg
Страна: Германия
Первый полет: 1918
Тип: Разведывательная летающая лодка
  ЛТХ     Доп. информация



Возможно, одним из самых интересных проектов компании стала крошечная одноместная летающая лодка Hansa-Brandenburg W.20. Она предназначалась для перевозки внутри подводной лодки и использования в качестве разведчика. Для этих целей лодка должна была иметь малый размер и быстро собираться и разбираться.

Летающая лодка W.20 имела минимального размера фюзеляж, бипланную конструкцию крыла и обычный расчалочный хвостовой стабилизатор, установленный над фюзеляжем. Ротативный мотор Oberursel стоял на стойках между крыльями и вращал толкающий воздушный винт. Вырез в задней кромке верхнего крыла обеспечивал необходимый просвет для его вращения. Пилот сидел в открытой кабине перед нижним крылом. Поскольку такой узкий фюзеляж не мог держать равновесие на воде, под законцовками нижнего крыла стояли вспомогательные поплавки.

Построили только три W.20, поскольку так и не создали подводную лодку, для которой предназначался этот самолет. Между опытными машинами имелись некоторые различия, особенно в силовой схеме крыльев - возможно, из-за экспериментов по подбору самой подходящей конструкции, сочетающей достаточную жесткость и простоту сборки/разборки.









 ЛТХ:
Модификация   W.20
Размах крыла, м   6.80
Длина, м   5.93
Высота, м
Площадь крыла, м2   15.82
Масса, кг
  пустого самолета   396
  максимальная взлетная   568
Тип двигателя   1 ПД Oberursel U.0
Мощность, л.с.   1 х 80
Максимальная скорость, км/ч   117
Крейсерская скорость, км/ч   95
Продолжительность полета, ч.мин   1.15
Практический потолок, м
Экипаж, чел   1


 Доп. информация :

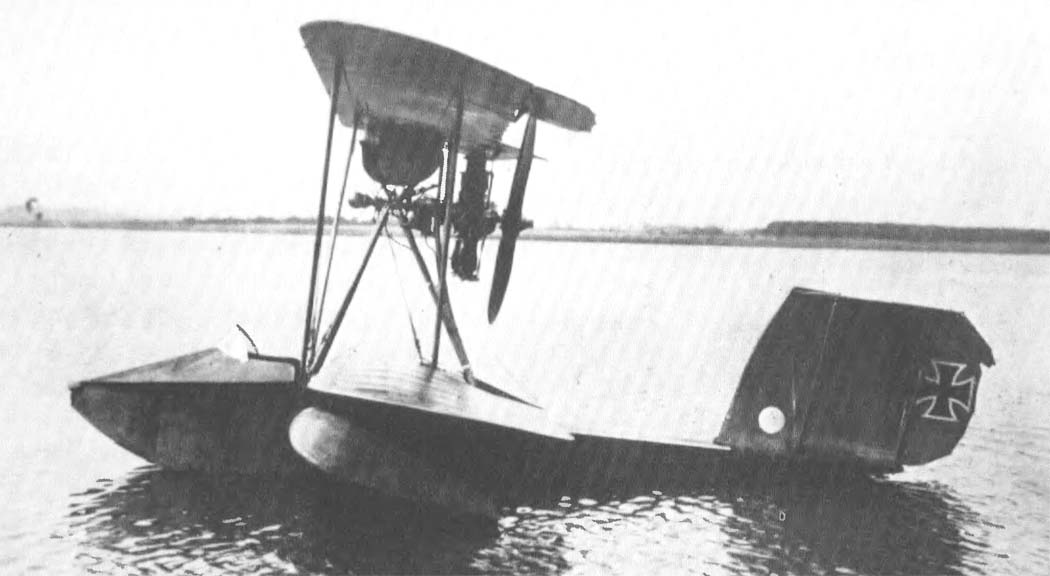

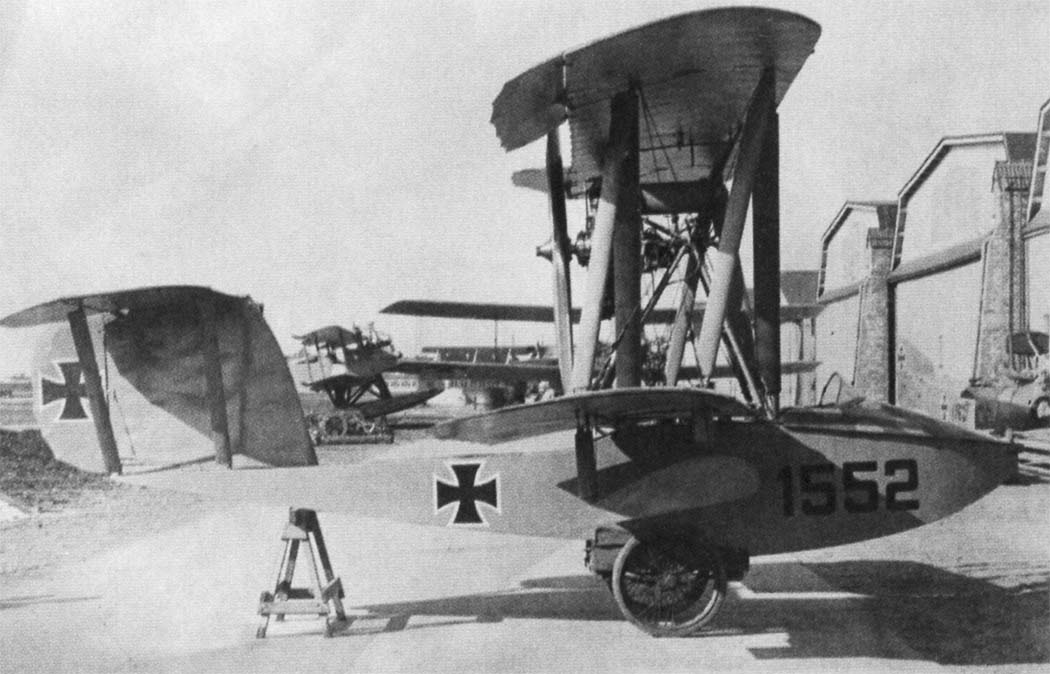

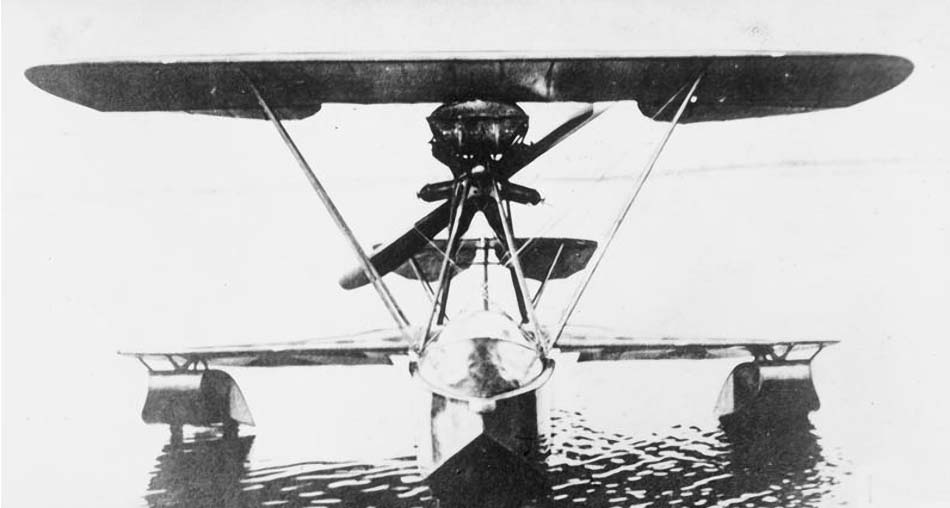

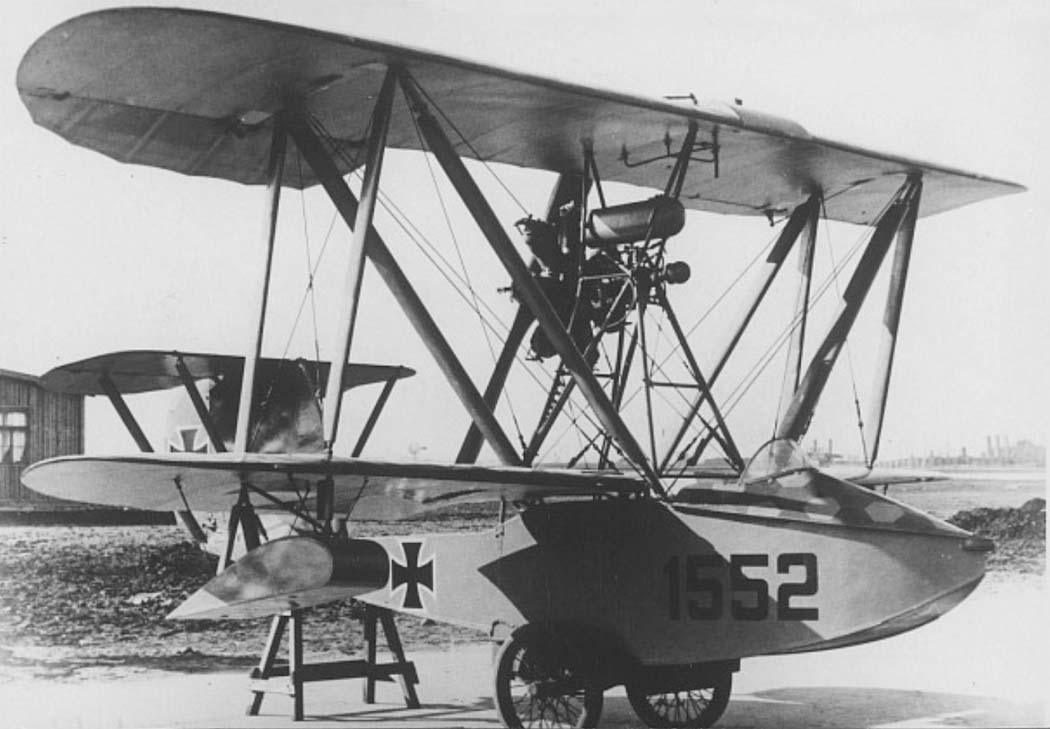

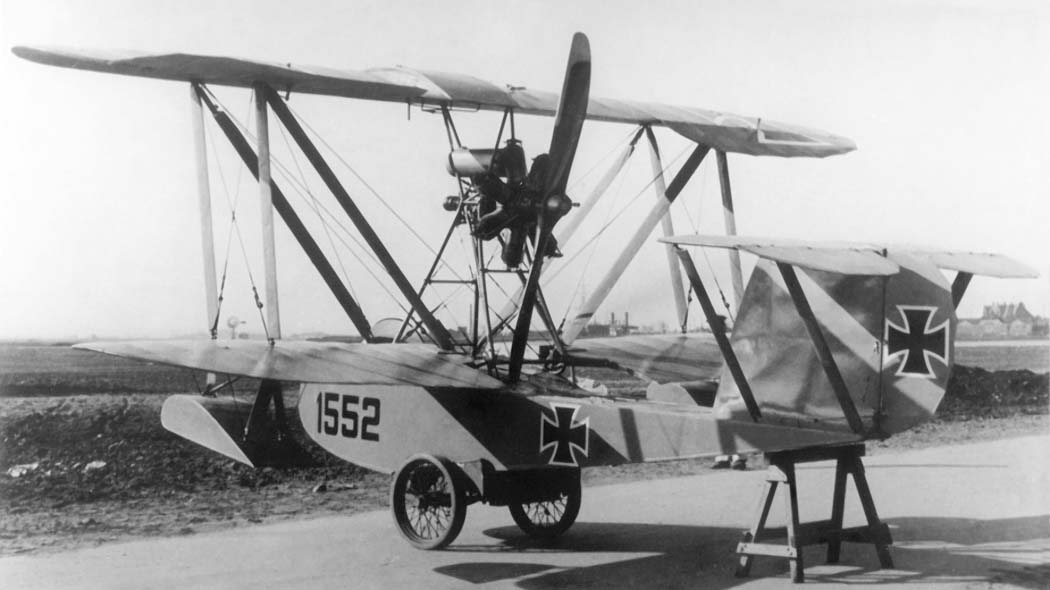

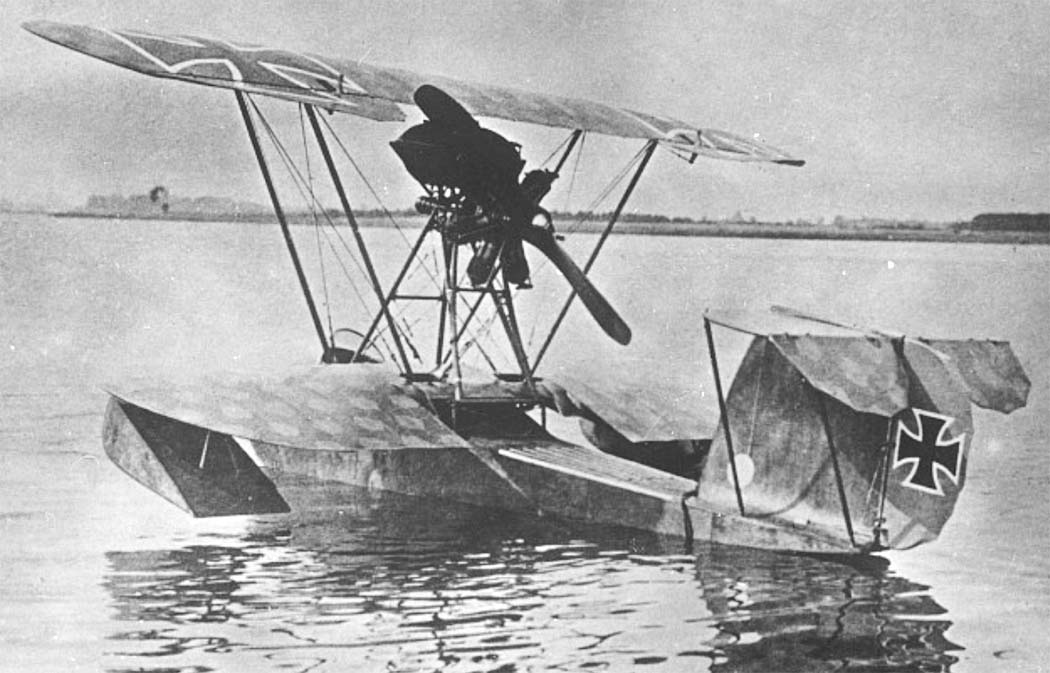

  Фотографии:

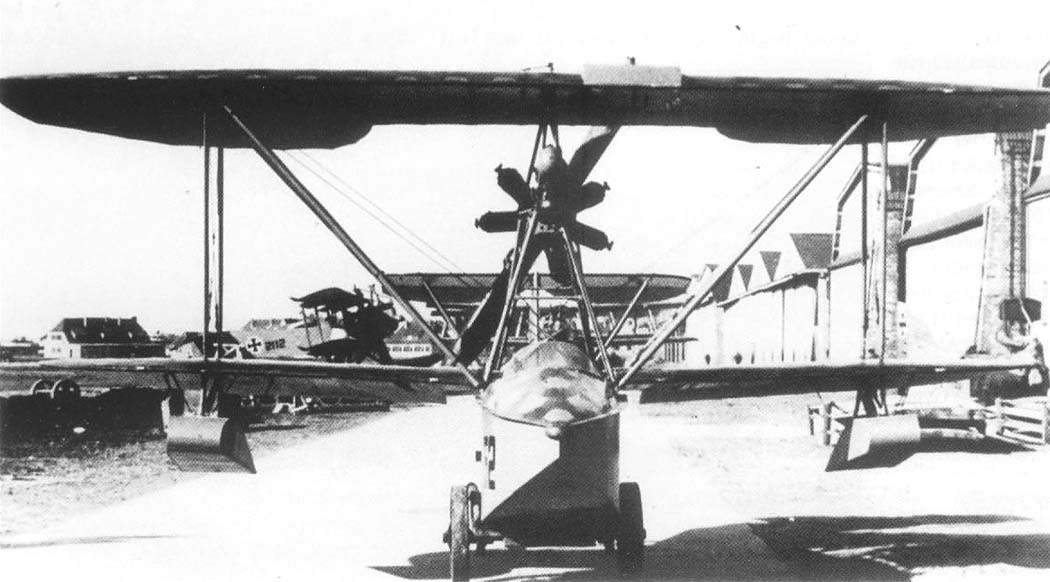

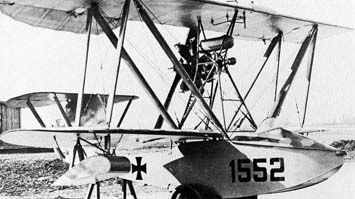

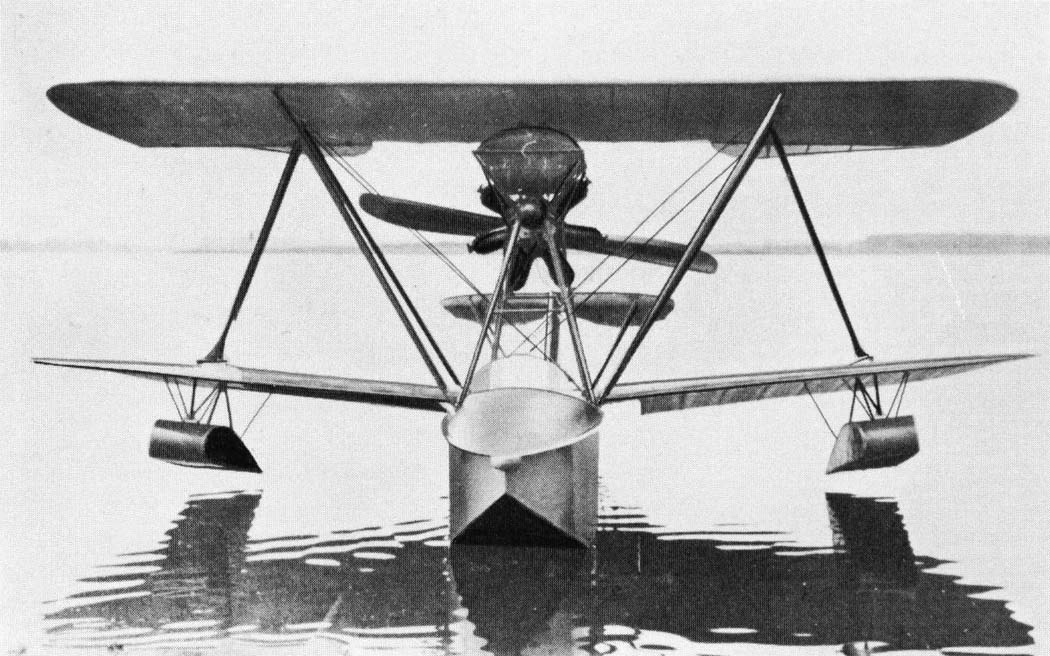

 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20
 Hansa-Brandenburg W.20

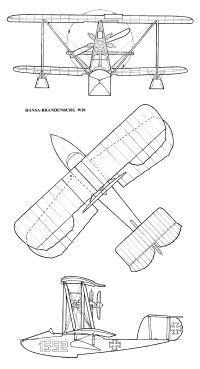

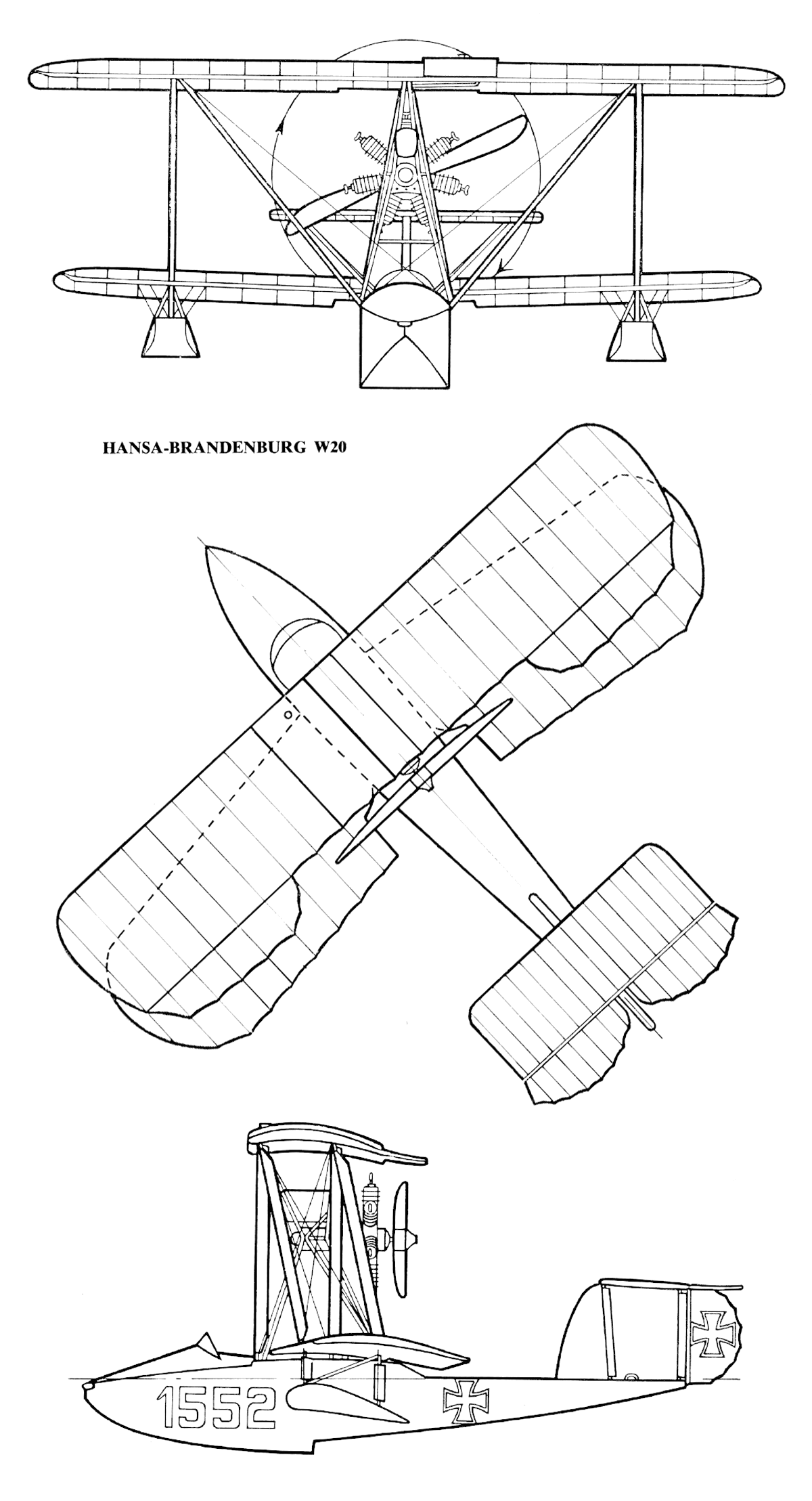

 Схемы:

 Hansa-Brandenburg W.20

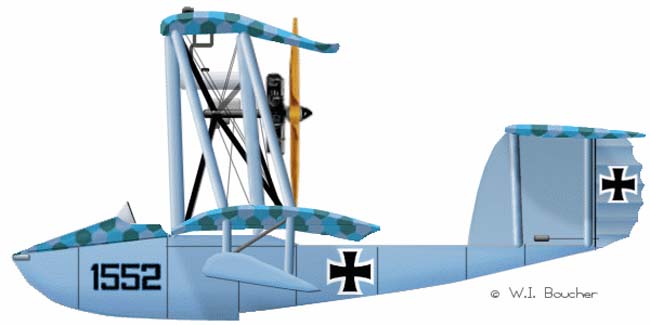

 Варианты окраски:

 Hansa-Brandenburg W.20







Список источников:

de Agostini. Мировая Авиация. Hansa-Brandenburg W.20
K. Munson. Flying Boats and Seaplanes since 1910
Putnam. O.Thetford, P.Gray. German Aircraft of the First World War
Fred Gutschow. Die Deutschen Flugboote
Luftfahrt Dokumente 20. Deutche Flugzeuge 1914-1918
Heinz J. Nowarra. Marine Aircraft Of The 1914-1918 War
