   LeO H-23(232)

Разработчик: Liore et Olivier
Страна: Франция
Первый полет: 1930
Тип: Разведывательная летающая лодка
  ЛТХ     Доп. информация



LeO H-23 был разработан компанией "Liore-et-Olivier" под требования ВМС Франции от 1928 года на одномоторный самолет-амфибию для прибрежного патрулирования. Он представлял собой свободнонесущий деревянный моноплан с высокорасположенным крылом и закрытой пилотской кабиной, а также расположенными в носовой части и в центре стрелковыми установками.

Два опытных самолета были заказаны, но в воздух поднялся только один - в начале 1930 года. Самолет оснащался двигателем Hispano-Suiza 12N в 600 л. с., установленным над корпусом.

LeO H-23 продемонстрировал максимальную скорость 200 км/ч, однако вскоре он потерпел крушение. Впрочем, следом построили H-23-2 (H-232) с двигателем Hispano-Suiza 12Nbr, установленным на верхнем крыле. Опытный самолет H-23-2.01 имел усиленную конструкцию для применения с катапульт, он рассматривался как разведывательный. Опытный самолет совершил первый полет в начале 1932 года.

Три серийных самолета в 1934 году были поставлены Венесуэле, они имели открытые кабины для двух летчиков перед крылом, а также получили две стрелковые точки в носовой части и в центре фюзеляжа. Их максимальная скорость составляла 210 км/ч.







 ЛТХ:
Модификация   LeO H-232
Размах крыла, м   21.30
Длина самолета,м   13.72
Высота самолета,м   5.20
Площадь крыла,м2   65.00
Масса, кг
  пустого самолета   2380
  максимальная взлетная   4000
Тип двигателя   1 ПД Hispano-Suiza 12Nbr
Мощность, л.с.   1 х 650
Максимальная скорость, км/ч   162
Крейсерская скорость, км/ч   135
Практическая дальность, км   1200
Практический потолок, м   5200
Экипаж, чел   4
Вооружение:   2 передних 7.7-мм пулемета и два таких же
  в задней кабине на подвижной турели


 Доп. информация :


  Фотографии:

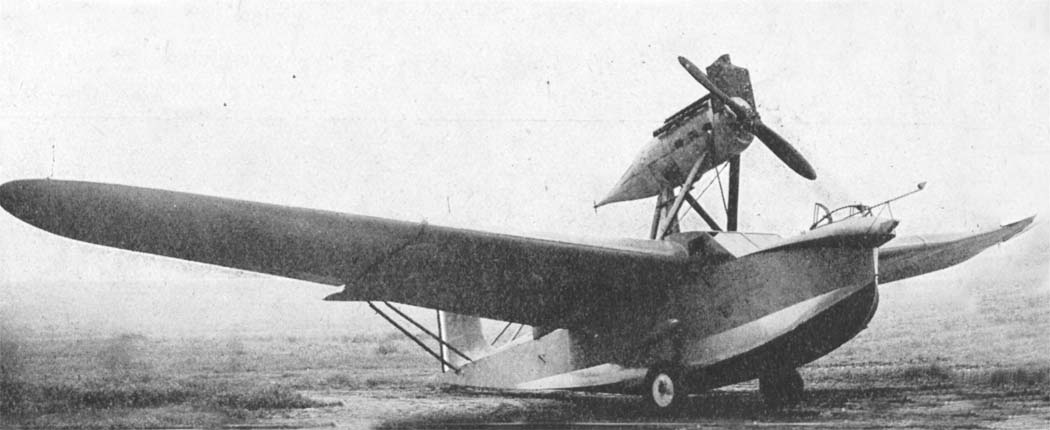

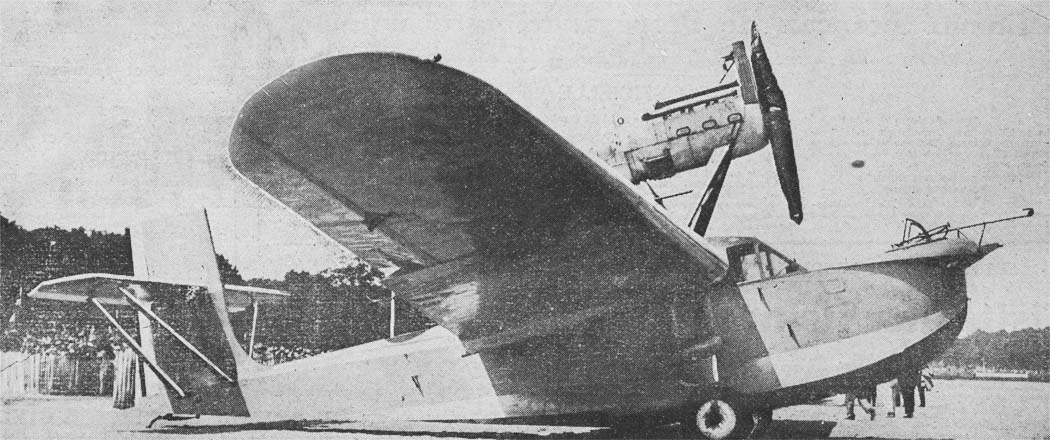

 LeO H-23

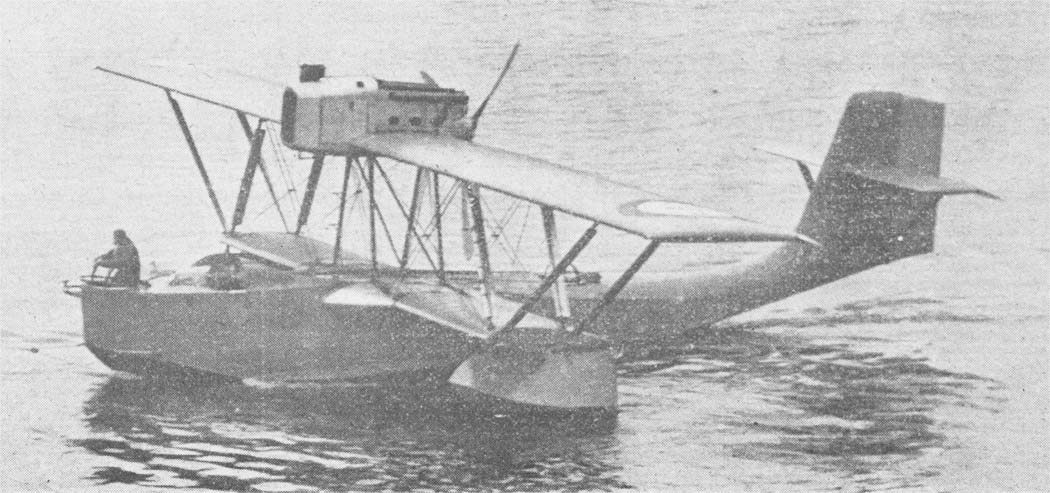

 LeO H-23

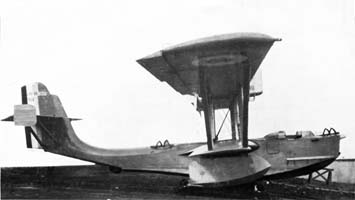

 LeO H-232

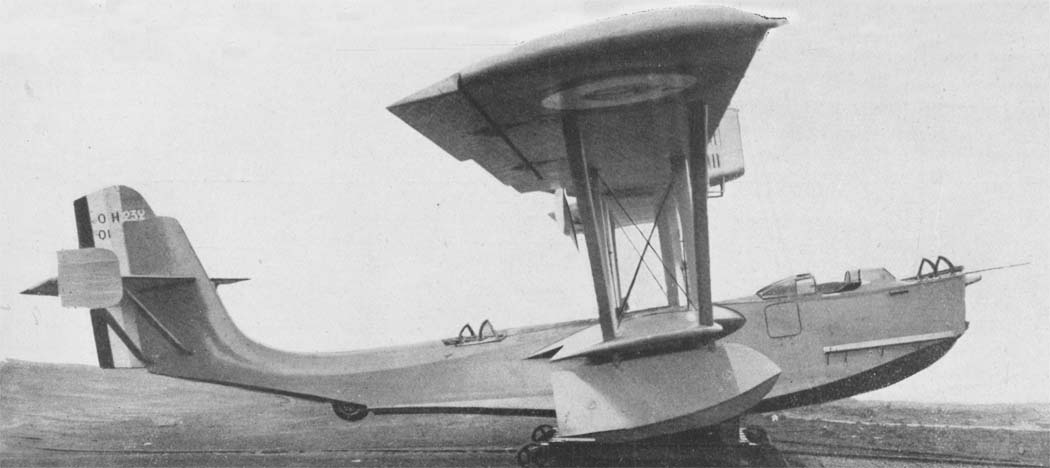

 LeO H-232

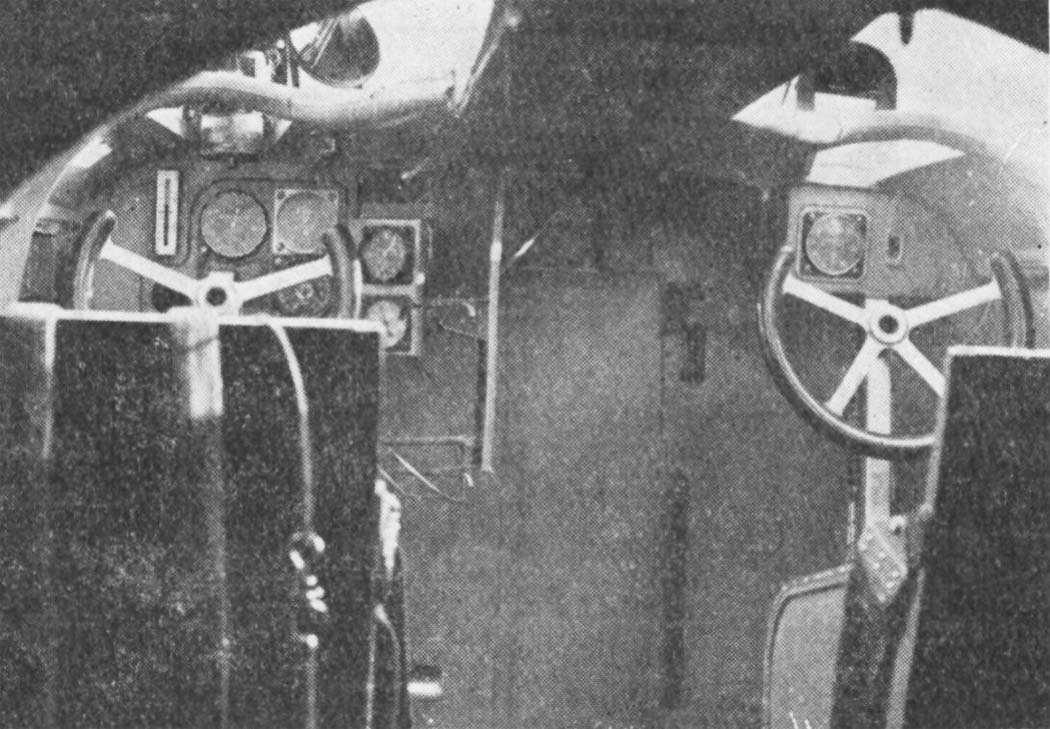

 Кабина пилота LeO H-23

  Схемы:

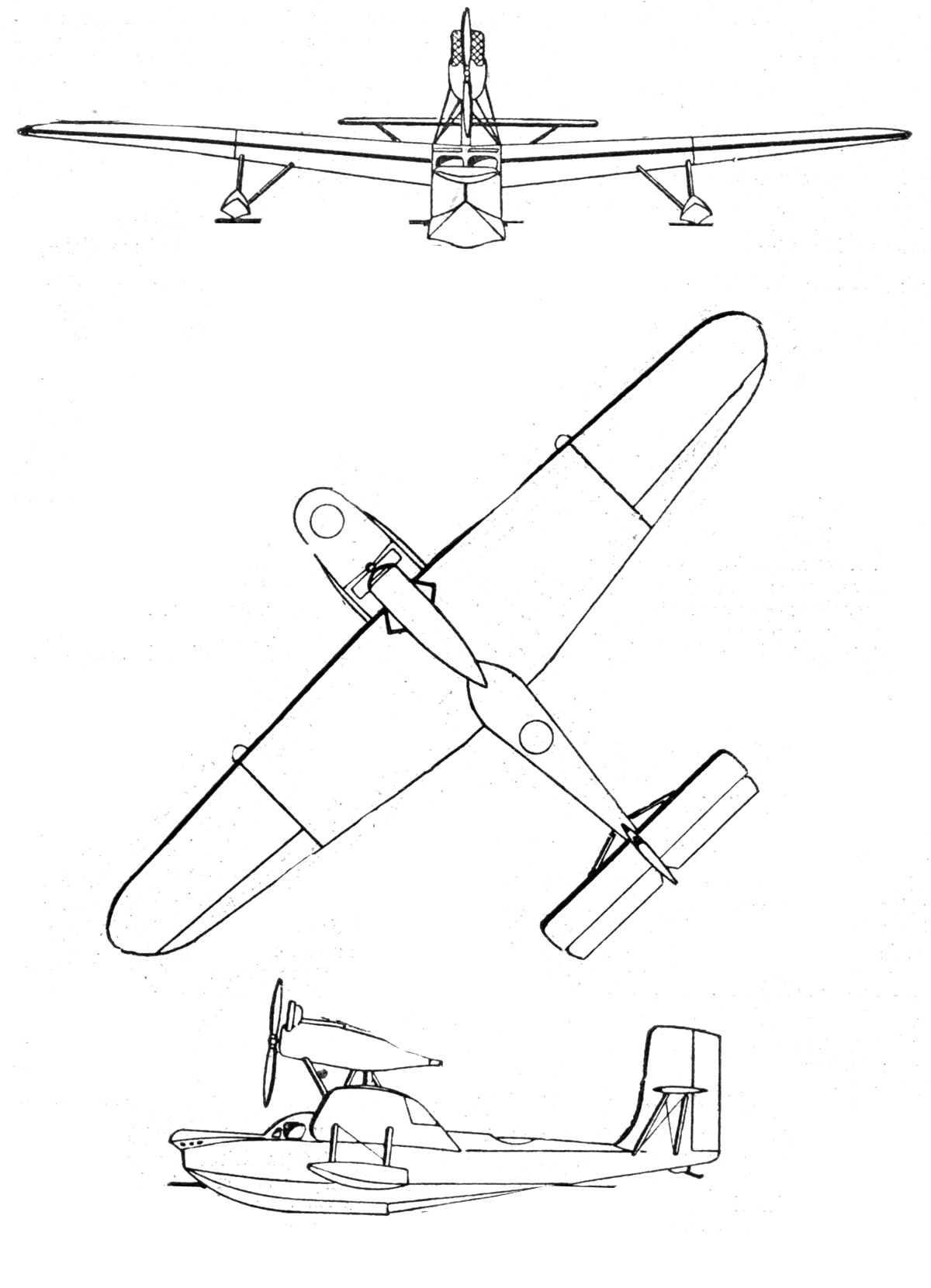

 LeO H-23







Список источников:

de Agostini. Мировая Авиация. Liore-et-Olivier H-23 и H-23-2
Aviafrance. Un siecle d'aviation francaise. Lioré et Olivier LeO H-232
K. Munson. Flying Boats and Seaplanes since 1910
Les Ailes 1933-09-21. L'hydravion de surveillance Liore et Olivier 23-2
L'Aerophile 1932-05. L'hydravion de surveillance Liore Olivier LeO H.23.2 650 CV.
L'Aeronautique 1930-01. Les prototypes a Vincennes
