   OL

Разработчик: Loening
Страна: США
Первый полет: 1923
Тип: Наблюдательный самолет-амфибия
  ЛТХ     Доп. информация



Самой удачной военной конструкцией компании "Loening" стал необычный самолет-амфибия OL, выполнивший первый полет в 1923 году. Это была попытка разработки амфибии с высокими летными данными.

Самолет представлял собой двухместный биплан с однопоплавковым шасси и стабилизирующими поплавками под законцовками нижнего крыла. Для эксплуатации с аэродромов самолет оснастили колесным шасси с хвостовой лыжной опорой. При эксплуатации с водной поверхности колеса поднимались. Члены экипажа располагались тандемом в открытых кабинах.

За несколько лет было выпущено девять основных модификаций и построено более 110 экземпляров самолета.









 Модификации :
 OL-1  два самолета, близких к варианту COA-1, но с третьей размещенной тандемом кабиной и мотором Packard 1A-1500; в конструкцию второго самолета внесен ряд изменений.
 OL-2  пять самолетов, почти идентичных COA-1.
 OL-3  четыре самолета, в целом идентичные второму, улучшенному, самолету варианта OL-1.
 OL-4  шесть самолетов как OL-3, но с мотором Liberty V-1650-1.
 OL-5  три самолета для Береговой охраны США.
 OL-6  28 самолетов, подобных OL-3, но с вертикальным оперением от OA-1C.
 XOL-7  один OL-6 с новыми экспериментальными крыльями.
 XOL-8  один OL-6 с экспериментальной установкой мотора Pratt & Whitney Wasp.
 OL-8  20 самолетов, близких варианту OL-3, но с двумя кабинами и мотором Wasp.
 OL-8A  20 самолетов OL-8, снабженных тормозным гаком для посадки на авианосцы.
 OL-9  26 самолетов, идентичных OL-8, но выпущенных после объединения компаний "Loening" и "Keystone".
 XO2L-1  один самолет, улучшенная версия OL-6.



 ЛТХ:
Модификация   OL-9
Размах крыла, м   13.72
Длина самолета,м   10.59
Высота самолета,м   3.89
Площадь крыла,м2   46.82
Масса, кг
  пустого самолета   1655
  максимальная взлетная   2451
Тип двигателя   1 ПД Pratt & Whitney R-1340-4 Wasp
Мощность, л.с.   1 х 450
Максимальная скорость, км/ч   196
Крейсерская скорость, км/ч   170
Практическая дальность, км   1006
Практический потолок, м   4360
Экипаж, чел   2


 Доп. информация :


  Фотографии:

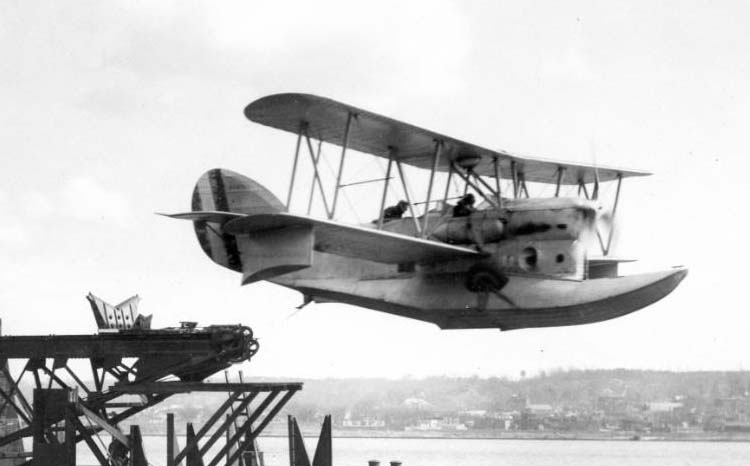

 Запуск OL-1 с катапульты

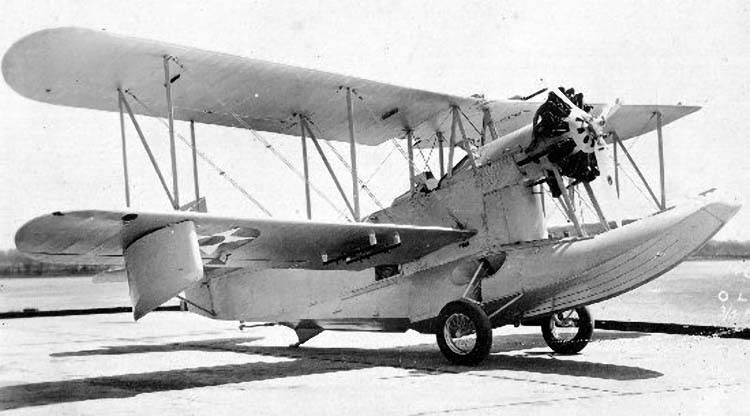

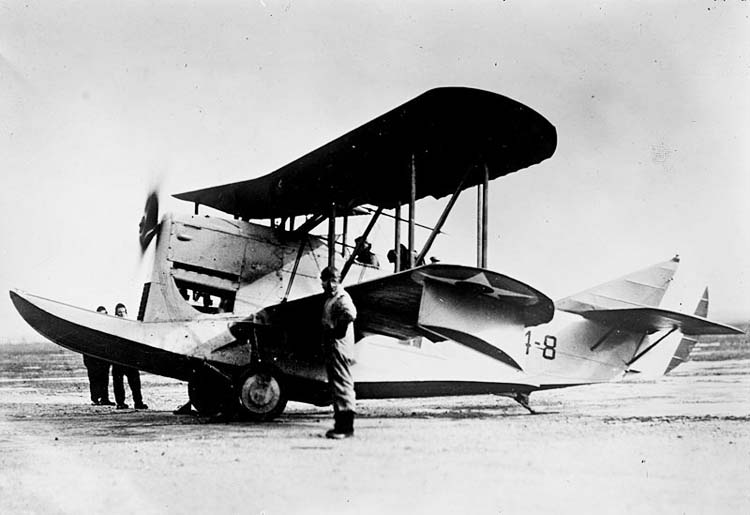

 OL-1

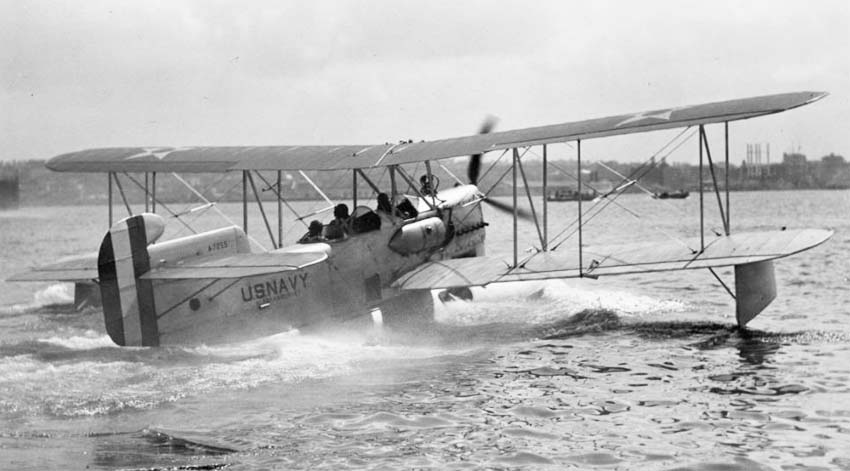

 OL-2

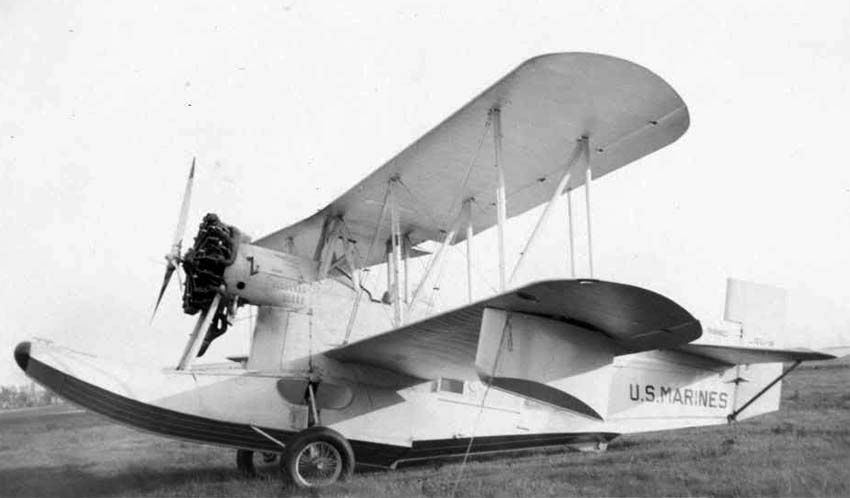

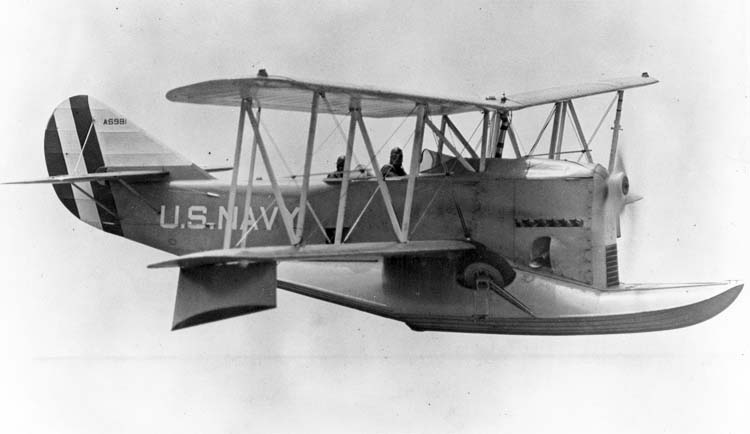

 OL-3

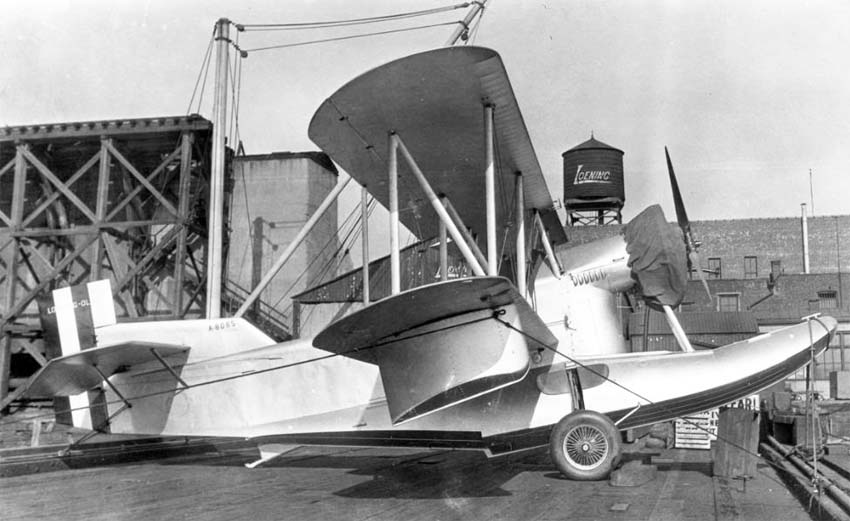

 OL-4

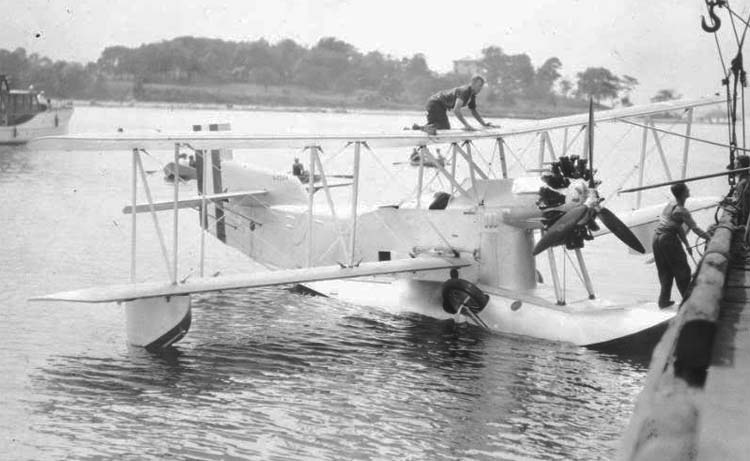

 OL-6
 OL-8
 OL-8
 OL-8A

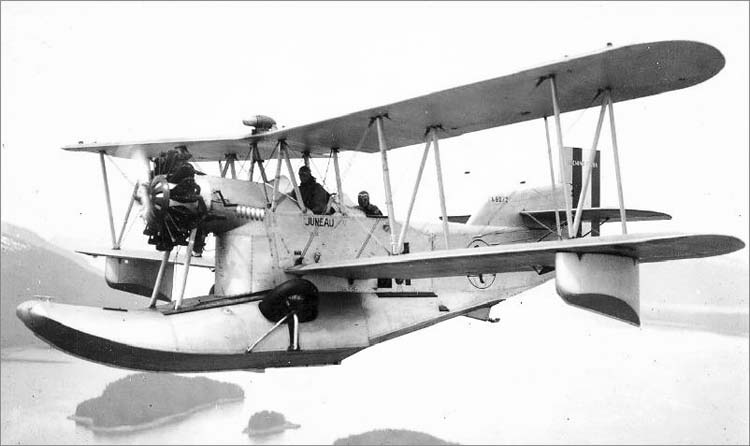

 OL-9
 XO2L-1

  Схемы:

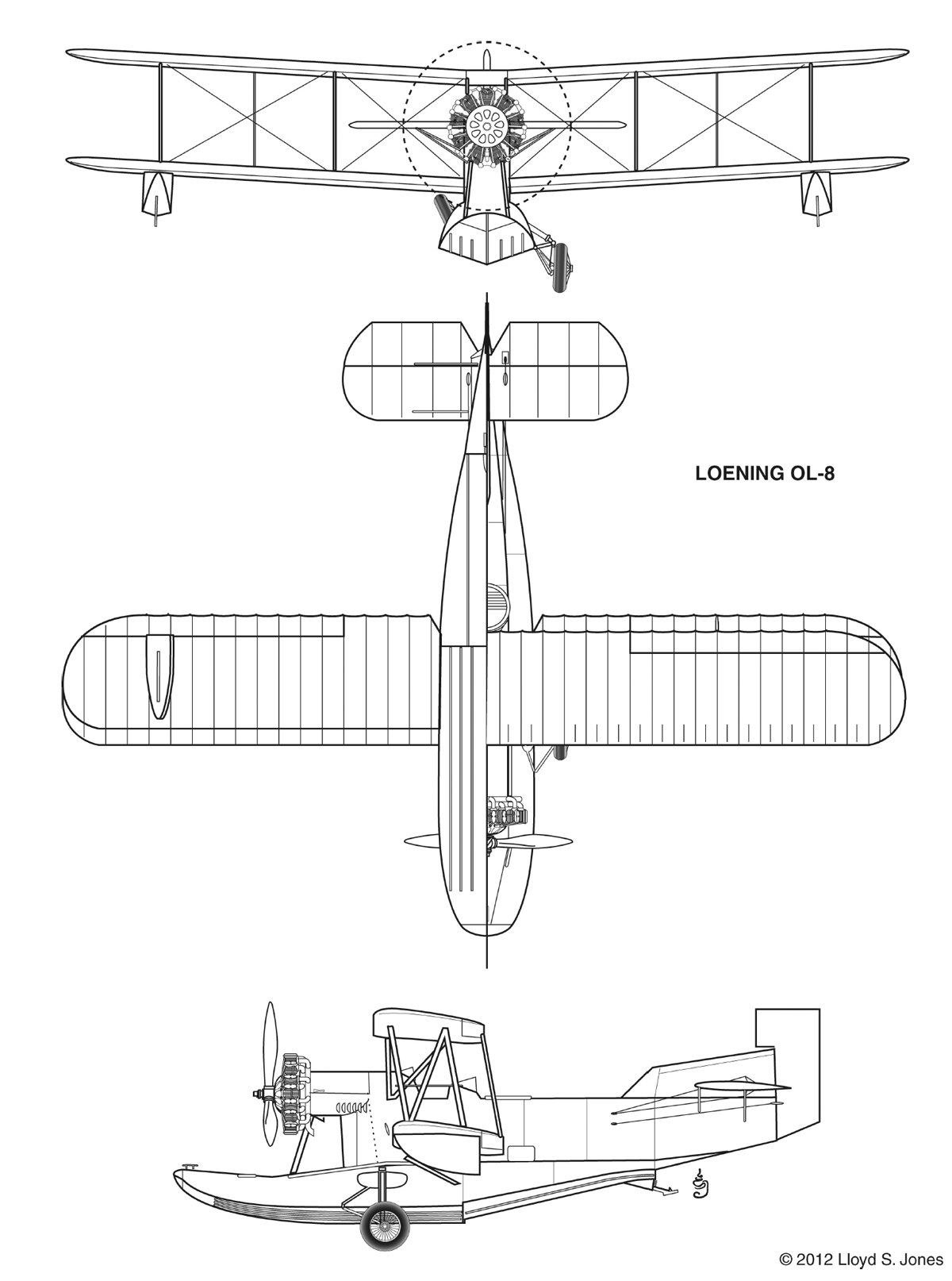

 OL-8  (c)  Lloyd S. Jones

  Варианты окраски:

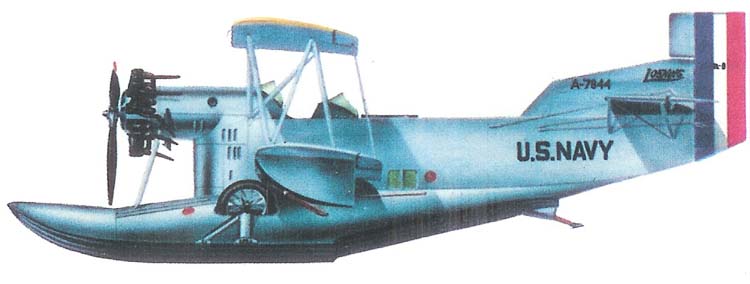

 OL-8







Список источников:

de Agostini. Мировая Авиация. Loening OA и OL
Aerofiles.com. Loening
Johnson E.R. American Flying Boats and Amphibious Aircraft: An Illustrated History
Hippocketaeronautics.com. Lloyd S. Jones - 3 Views
