главная летающие лодки
   TF

Разработчик: Naval Aircraft Factory (NAF)
Страна: США
Первый полет: 1920
Тип: Летающая лодка -  истребитель
  ЛТХ     Доп. информация



История этого самолета начинается в апреле 1918 года, когда Технический комитет Великобритании выдал требование на разработку летающей лодки - истребителя сопровождения. После окончания Первой мировой необходимость в подобном самолете отпала, но в Aeronautics Division of the US Bureau of Engineering решили воплотить подобный проект в жизнь. После рассмотрения нескольких предложений выбор был остановлен на проекте Naval Aircraft Factory (NAF), и выделены средства в размере 84 680 долларов на строительство четырех прототипов, получивших предварительное обозначение Twin Fighter (TF).

У самолета, основанного на конструкции летающей лодки Curtiss NC-1, в ходе строительства перекомпоновали установку двигателей на систему "тяни-толкай", изменив и обозначение на Tandem Fighter. Первоначально по проекту планировалось использовать 400-сильные двигатели Curtiss Kirkham, но из-за технических проблем с ними заменили на более надежные и проверенные Hispano-Suiza "Model H" меньшей мощности (300 л.с.). Вооружение истребителя состояло из двух передних 7.7-мм пулеметов Lewis установленных на подвижной турели и одного такого же, установленного в задней кабине.

Строительство четырех прототипов (серийные номера A-5576, A-5577, A-5578, и A-5579) было начато в августе 1919 года, а первый полет состоялся 13 октября 1920. "Несчастливый" день стал несчастливым для всего проекта - в ходе испытаний самолеты преследовали аварии и поломки, пока проект не был остановлен 11 января 1923 года.







 ЛТХ:
Модификация   TF
Размах крыла, м   18.00
Длина самолета,м   13.00
Высота самолета,м   4.60
Площадь крыла,м2   86.00
Масса, кг
  пустого самолета   2529
  максимальная взлетная   4012
Тип двигателя   2 ПД Wright-Hispano H-3
Мощность, л.с.   2 х 300
Максимальная скорость, км/ч   153
Крейсерская скорость, км/ч   116
Практическая дальность, км   1028
Практический потолок, м   4000
Экипаж, чел   4
Вооружение:   три 7.7-мм пулемета Lewis


 Доп. информация :

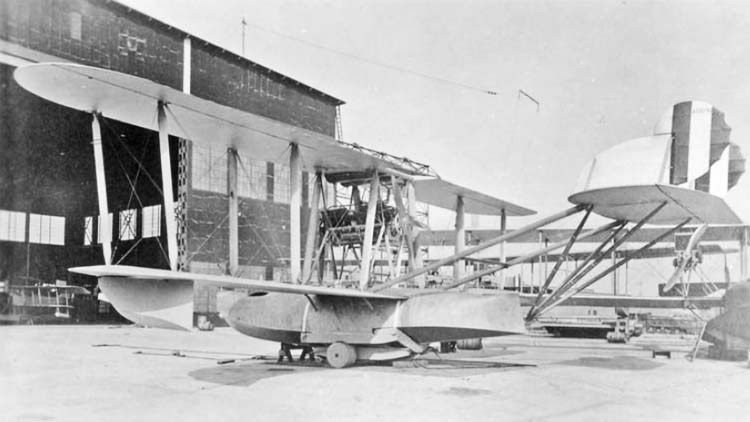

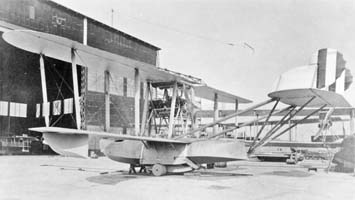

  Фотографии:

 TF

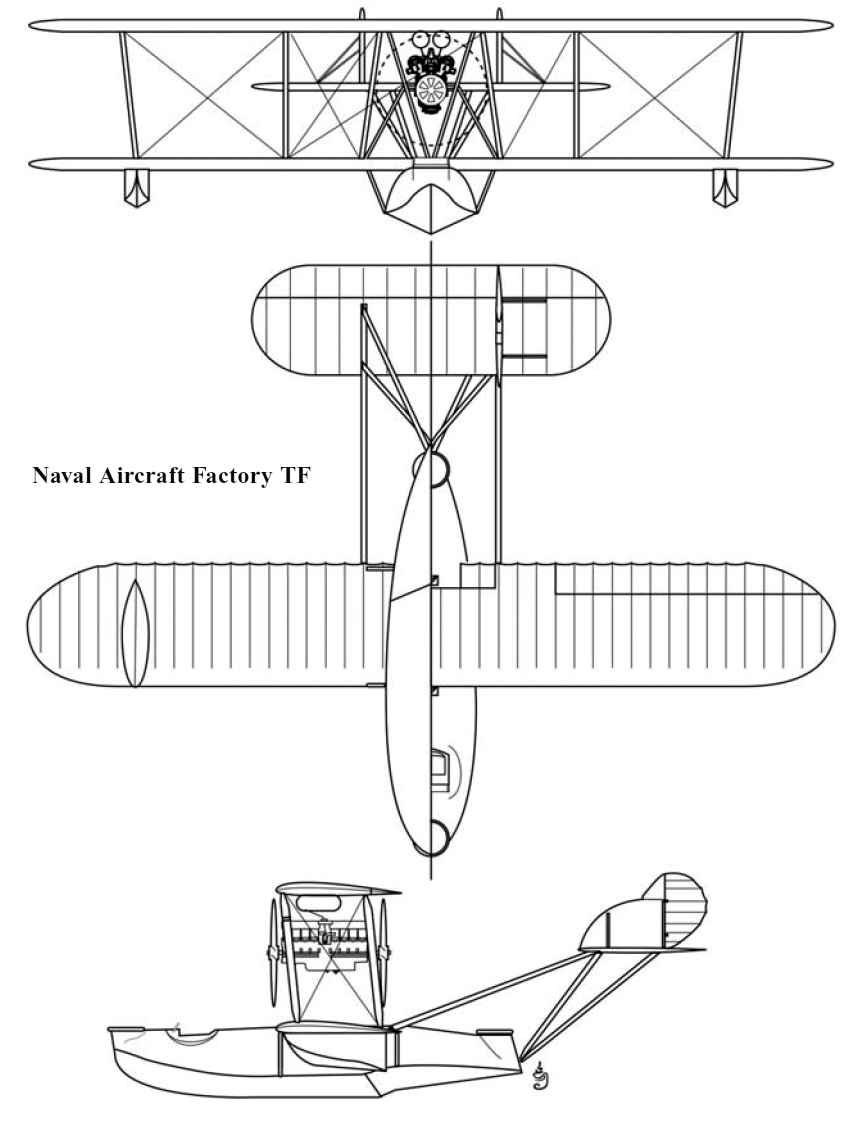

  Схемы:

 TF







Список источников:

Aerofiles.com. Naval Aircraft Factory
K. Munson. Flying Boats and Seaplanes since 1910
Putnam. Gordon Swanborough, Peter M. Bowers. United States Navy Aircraft since 1911
Gordon Swanborough, Peter M. Bowers. US Navy Aircraft since 1911
