главная авиация первой мировой истребители
   A4N

Разработчик: Nakajima
Страна: Япония
Первый полет: 1935
Тип: Палубный истребитель
  ЛТХ     Доп. информация



В ходе разработки требований спецификации 9-Shi на новое поколение морских самолетов для Императорского флота Японии одним из важнейших пунктов было создание нового палубного истребителя, способного заменить только что поступивший на вооружение истребитель-биплан Тип 90 А2N. Летно-технические характеристики истребителя, заложенные в спецификации предполагали создание самолета кардинально нового поколения. Хотя концепция его специально не оговаривалась, но скорость свыше 350 км/ч уже подразумевала качественно новый скачок.

В феврале 1934 года спецификация 9-Shi была выдана фирме Mitsubishi, однако, технический отдел Императорского флота Kaigun Koku Hombu, осознавая масштаб поставленной задачи, решил подстраховаться и незадолго до этого поручил фирме Nakajima провести комплексную модернизацию состоявшего на вооружении истребителя А2N с целью улучшения динамических характеристик.

Вести проект было поручено конструкторскому коллективу под руководством Такао Йошида (Takao Yoshida) и Шинобу Мияке (Shinobu Miyake). В целом, новый проект был очень похож на своего предшественника. И изменения главным образом свелись к установке на 20% более мощного двигателя Nakajima "Hikari 1" и чуть большими габаритами планера. Кроме того, была изменена конструкция шасси, раздельные стойки которого на А2N в новом проекте были объединены в единую конструкцию с общей осью для большей жесткости. Было введено, также и хвостовое колесо вместо применяемого ранее костыля. Смешанная конструкция планера изменений практически не претерпела.

Первый прототип истребителя под внутрифирменным обозначением "YM" (Yoshida; Miyake) был готов в октябре 1934 года. Однако недоведенность нового мотора Nakajima "Hikari 1" взлетной мощностью 730 л.с. при номинальной – около 600 л.с., не позволило новому самолету подняться в воздух до первых чисел 1935 года.

Первые же испытания, в целом, подтвердили расчетные характеристики нового истребителя, который развил 352 км/ч на высоте 3200 м, и в общем, вписывался в требования спецификации 9-Shi. Но пока шли испытания самолета, 1-го февраля 1935 года в воздух впервые поднялся прототип нового палубного истребителя-моноплана фирмы Мицубиси Ка-14, разработанный по заданию спецификации– будущего А5М.

Ожидая результатов испытания истребителя Мицубиси, Kaigun Koku Hombu не спешил принимать решение по принятию на вооружение новой машины Накадзимы. С одной стороны прототип Мицубиси Ка-14 показал на испытаниях скорость почти на сотню километров в час больше, чем “YM”, но в середине 30-х годов авиационные теоретики еще не пришли к однозначным выводам о приоритете скорости моноплана над маневренностью биплана. И было решено провести сравнительные испытания двух прототипов строевыми пилотами.

Осенью 1935 года детище Накадзимы совместно со втором прототипом истребителя Ка-14 были поставлены для сравнительных испытаний в Yokosuka Kokutai – на тот момент самой боеспособной части, укомплектованной летчиками высочайшей квалификации. Испытания, включавшие в себя учебные воздушные бои между двумя претендентами, проводили лейтенант Минору Генда (Minora Genda ) - будущий ас 2-й Мировой войны, а на тот момент командир акробатической группы "Цирк Генды", лейтенант Рюсуке Номара ( Ryosuke Nomura), а также еще целый ряд строевых пилотов.

По оценке боевых летчиков, проводивших испытания, однозначное мнение было в пользу истребителя Накадзимы, который превосходил будущий А5М в "собачьей свалке" - основной тактике маневренного истребительного боя того времени.

Мнение боевых летчиков оказалось решающим, истребитель Накадзимы, получивший обозначение А4N1 или "Палубный истребитель флота Тип 95" был запущен в серийное производство и официально принят на вооружение.

Служба его, впрочем, оказалась не долгой. Здравый смысл в руководстве Императорского флота возобладал, и уже к концу 1937 года последний истребитель-биплан японского флота начал исчезать из боевых эскадрилий, практически одновременно с предыдущим проектом А2N, который новый истребитель был призван заменить. Век бипланов подошел к концу. Новая тактика применения скоростного моноплана А5М доказала безоговорочные преимущества монопланной схемы в истребительной авиации.

Перевооружение палубных авиагрупп и "сухопутных" кокутаев на новый истребитель шло неспешно и так до конца и не было завершено. Многие истребительные эскадрильи пересаживались со старых бипланов А2N сразу на новые монопланы А5М, минуя промежуточный А4N. К началу боевых действий "2-го китайского инцидента" в августе 1937 года в составе японской морской авиации лишь 12 смешанный кокутай имел в своем составе двенадцать новых истребителей А4N. Для увеличения дальности на многих А4N внедрялись мягкие подвесные баки, причем монтировались они лишь под одним крылом. Немногочисленные фотографии свидетельствуют о том, что подобные баки могли располагаться как под правым, так и под левым крылом. Причины подобной ассиметрии не ясна. Но так или иначе, с подобным эрзац ПТБ дальность полета со штатных 845 км увеличивалась до 950-980 км. Первоначально запроектированное вооружение из пары синхронных 7.7-мм пулеметов Виккерс-Е, на серийных машинах было заменено на отечественные Тип 97 – по сути, тех же Виккерсы, выпускаемые в Японии по лицензии. Под крылом могло подвешиваться пара легких бомб массой по 30 кг. Есть информация, что в процессе боевых действий, устаревающие истребители Тип 95, привлекаемые к штурмовым операциям, носили и более тяжелые 60-кг бомбы.

Как уже упоминалось выше, единственной частью в начале боевых действий в Китае, имевшей в своем составе истребители Тип 95 был 12-й кокутай, расквартированный на аэродроме Люда (Дайрен). Основными функции истребителей 12-го Ku. были эскортные операции ближнего действия и ПВО.

Первые боевые столкновения оказались не слишком удачны для нового японского истребителя. 24 августа 1937 года командир 24-й истребительной эскадрильи капитан Лю Чуй Кан на истребителе Hawk III сбил А4N северо-западнее Шанхая. Японский пилот погиб. 23-го августа китайский летчик заявил еще один A4N, сбитый к юго-западу от Шанхая. 25 августа 1937 года истребители A4N 12-го кокутай совместно с A2N с авианосца "Хосё" принимали участие в отражение попытки китайцев бомбить корабли японского флота силами трех бомбардировщиков Не-111А. Два из нападавших были тяжело повреждены.

В конце августа 12-й кокутай убыл в Японию на отдых. Однако возраставший накал боев в Китае потребовал усиления японской авиационной группировки флота и уже 5-го сентября 12 Ku вновь вернулся в Китай в составе 3-го флота. Истребители А4N были размещены на авиабазе Кунда в Шанхае и активно привлекались к поддержке наземных войск в качестве штурмовиков и истребителей ПВО для обороны авиабазы.

18 сентября в ходе штурмовки китайских войск был потерян еще один истребитель A4N тайи (ст. лейтенанта) Казуе Сато (Kazue Sato), командира 2-го Чутая, который был сбит огнем с земли в районе Баодинга. Капитан совершил вынужденную посадку на китайской территории и был убит в перестрелке.

В течение октября – ноября 1937 года уцелевшие истребители A4N 12-го кокутая были постепенно заменены на новые монопланы Мицубиси А5М.

В декабре 1937 года с Формозы в район Шанхая был переброшен "Каноя" кокутай, имевший помимо бомбардировочных эскадрилий один дайтай (эскадрилью) истребителей A4N. Но к активным боевым операциям эти истребители уже не привлекались, осуществляя лишь функции ПВО.

В составе палубных авиагрупп истребители A4N также задержались не на долго и поступали туда лишь в качестве восполнения потерь и то временно.

13 апреля 1938 года авианосец "Кага", имея в составе своей авиагруппы несколько истребителей A4N, поддерживал удары по Кантону. В тот день китайский "Гладиатор", пилотируемый лейтенантом Тенг Чунг-Кай (Teng Chung-Kai) из 28-й эскадрильи в воздушном бою сбил один из японских A4N. (китайский летчик заявил два истребителя Тип 95, один из которых правда оказался палубным пикировщиком D1A). Лейтенант Кван Йен Сунн (Kwan Yen-Sun) заявил еще один Тип 95 сбитым и два поврежденными. Одновременно санто хико хэйсо (старшина 2-й ст.) Хатсуо Хидака (Hatsu-o Hidaka) на своем A4N атаковал и сбил китайский "Гладиатор". Пилот – Ву Во-Джун (Wu Bo-Jun) погиб. Второй A4N, пилотируемый итто хико хэйсо (гл. старшина) Чоно (Chono) сбил второй "Гладиатор".

В конце апреля к китайскому побережью подошел авианосец "Сорю", на борту которого имелось девять A4M. 25 апреля 1938 года авиагруппа "Сорю" перелетела в аэропорт Нанкина для действий в качестве штурмовиков.

В июне на китайский фронт был переброшен только что сформированный 15-й кокутай, в составе которого имелись как новые А5М, так и старые А4N по девять штук каждого типа. Лишь большие потери в авиатехнике и нехватка новых истребителей заставляли японское командование бросать в бой уже устаревшие бипланы.

16 июля 15 кокутай вступил в бой. В ходе атаки китайских бомбардировщиков СБ на аэродром японским истребителям пришлось поработать в обороне. В ходе скоординированной атаки три СБ были сбиты. Их записали на свой счет итто хико хэйсо (гл. старшина) Ичиро Хигашияма (Ichiro Higashiyama) и санто хико хэйсо (старшина 2-й ст.) Ёшихару Мацумото (Yoshiharu Matsumoto).

Однако, время, отпущенное для активной боевой жизни истребителя Nakajima A4N подходило к концу. В апреле этот тип истребителя исчез с палуб авианосцев "Сорю" и "Кага". В сентябре 1938 года с ними расстался 15 кокутай. "Каноя" кокутай сдал их еще раньше – в марте 1938 года.

Некоторое время A4N базировался на авианосце "Рюйё", но только в качестве переходного типа для тренировки личного состава и надолго там не задержался.

К концу 1938 года в составе боевых частей японского флота этот тип истребителя больше не числился. Некоторое время он применялся еще в метрополии в качестве учебного, но и здесь он не задержался надолго.

Выпуск последнего японского палубного истребителя-биплана Тип 95 продолжался недолго. Истребитель A4M, не смотря на свой достаточно юный возраст, устарел концептуально уже на момент своего появления. В начале 1937 года производство было остановлено на 221-м экземпляре. Последние из выпущенных истребителей A4N так и не достигли боевых частей, отправляясь в летные школы.

(c) Евгений Аранов





 ЛТХ:
Модификация   A4N1
Размах крыла, м   10.00
Длина, м   6.64
Высота, м   3.07
Площадь крыла, м2   22.89
Масса, кг
  пустого самолета   1276
  нормальная взлетная   1760
Тип двигателя   1 ПД Nakajima Hikari
Мощность, л.с.   1 х 730
Максимальная скорость , км/ч   350
Крейсерская скорость , км/ч   286
Практическая дальность, км   845
Практический потолок, м   7740
Экипаж, чел   1
Вооружение:   2 синхронных 7.7-мм пулемета,  до 120 кг бомб


 Доп. информация :

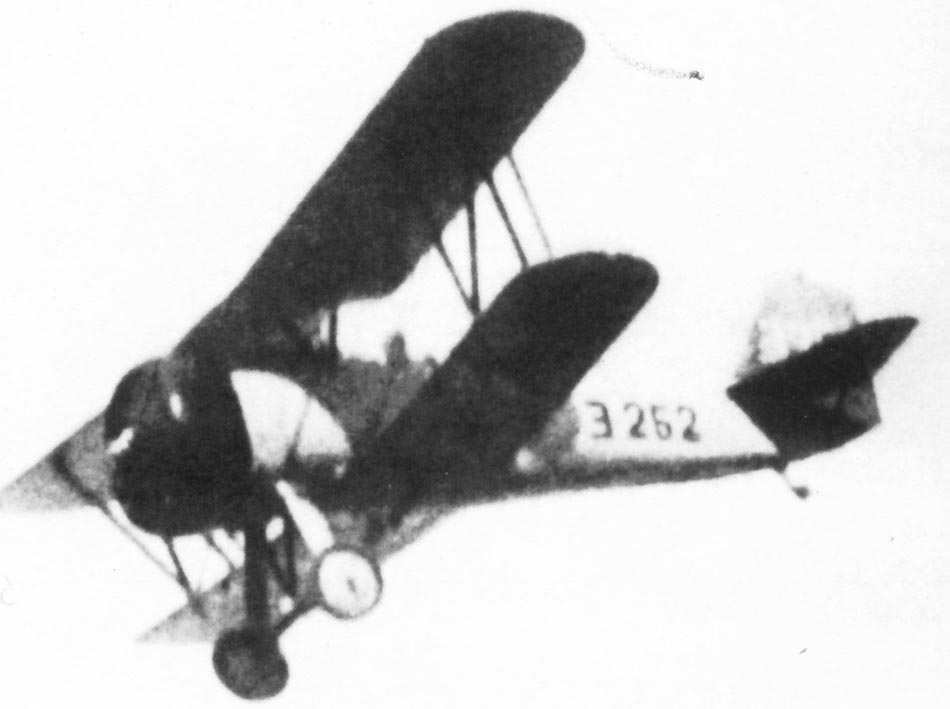

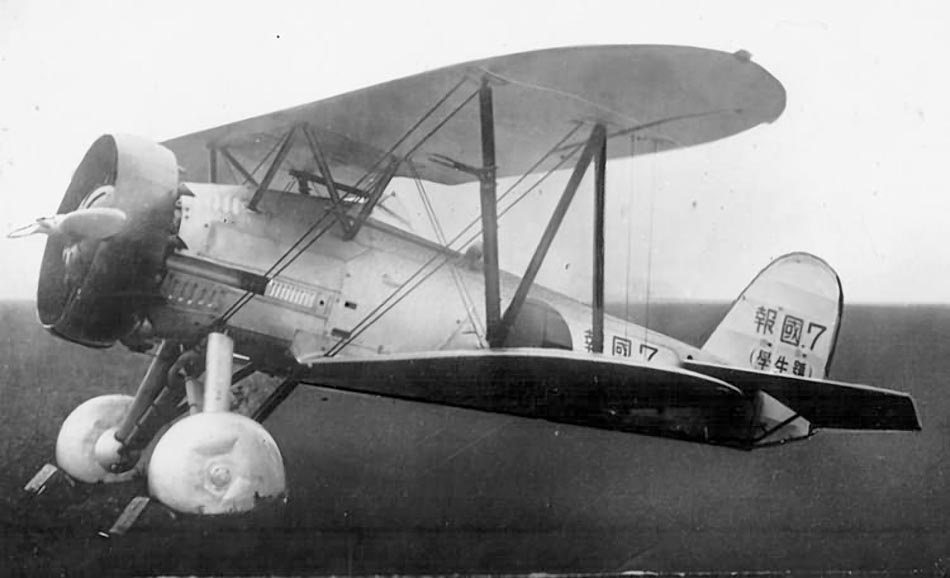

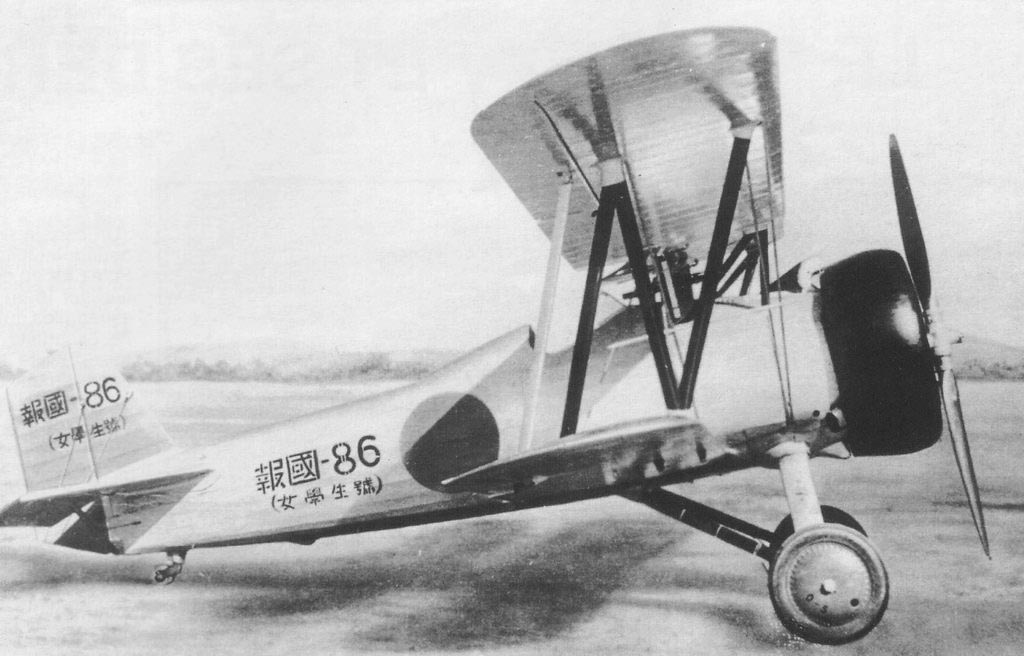

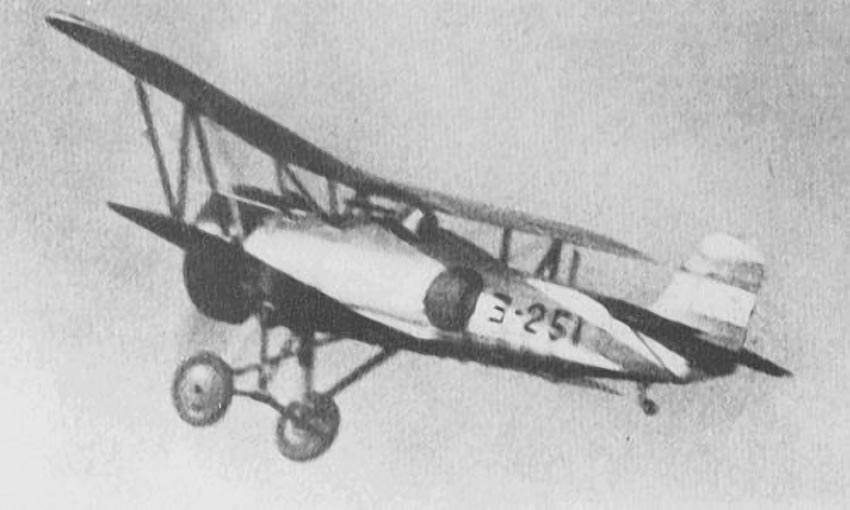

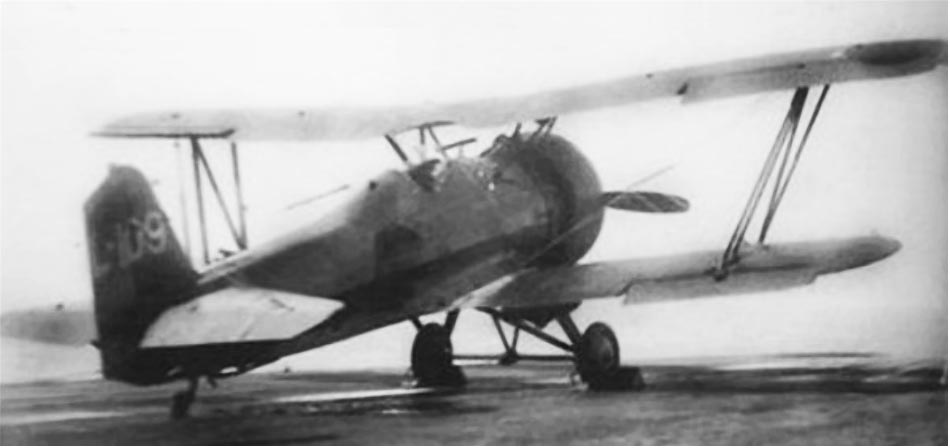

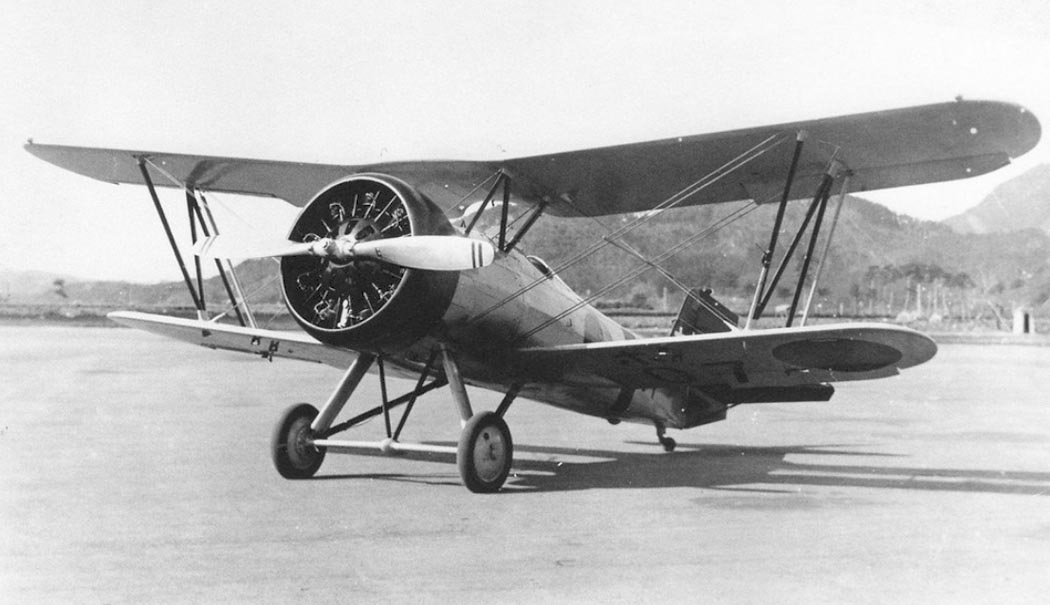

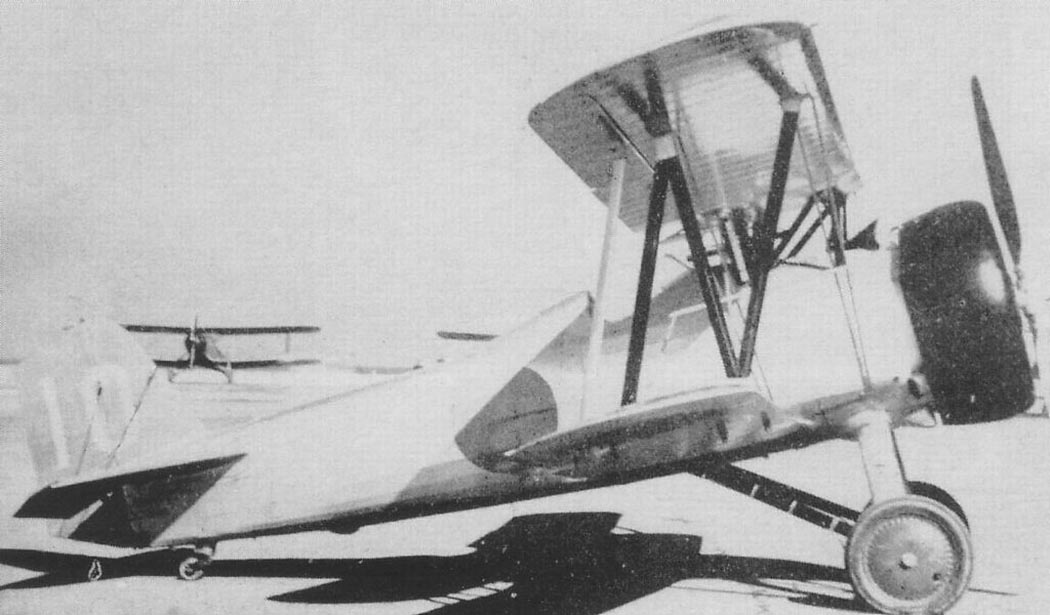

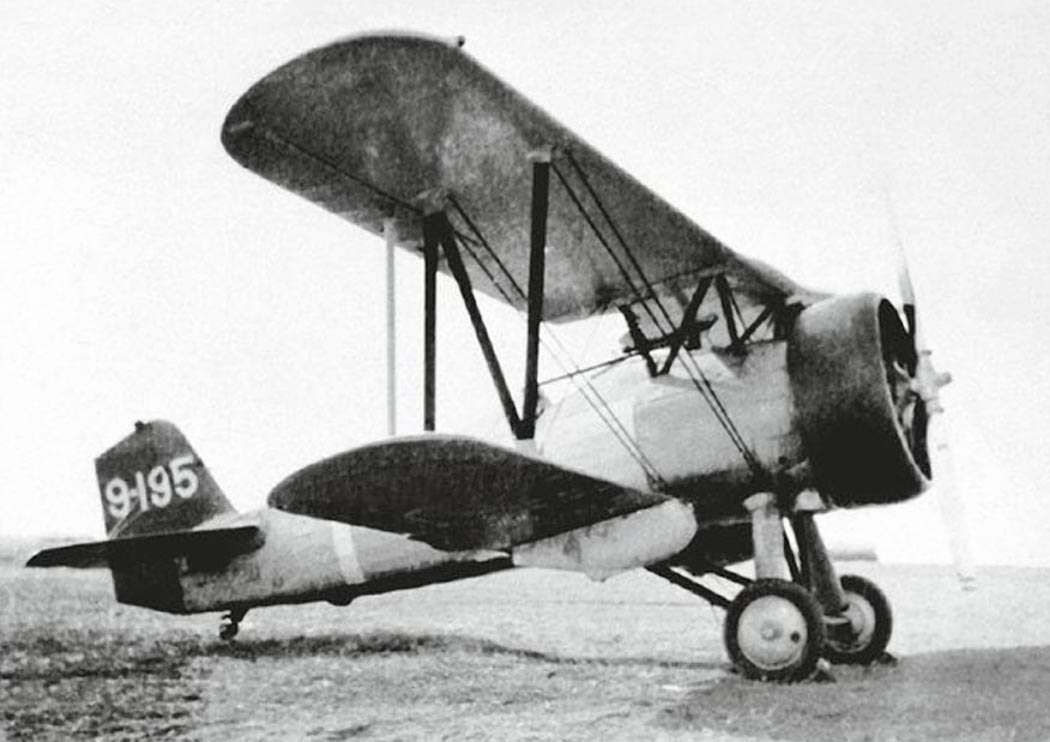

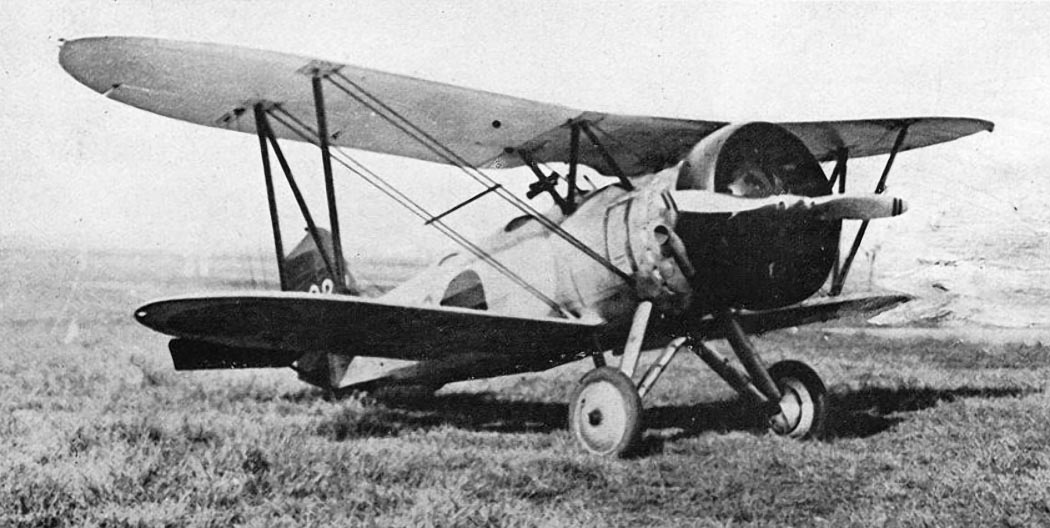

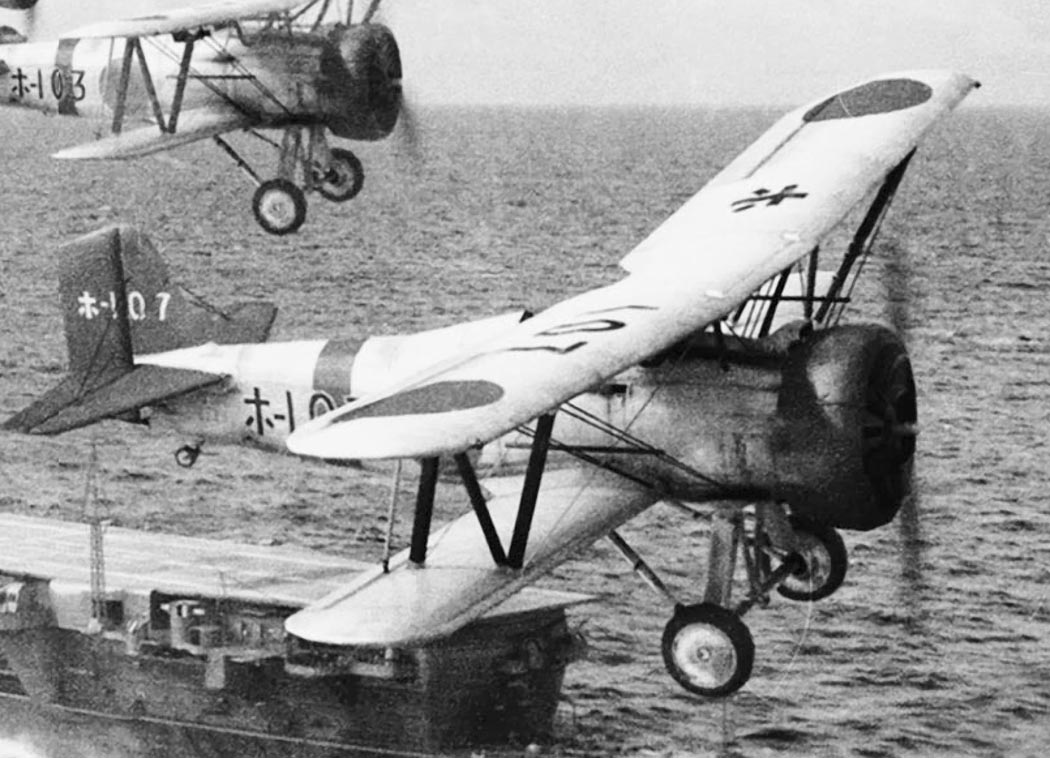

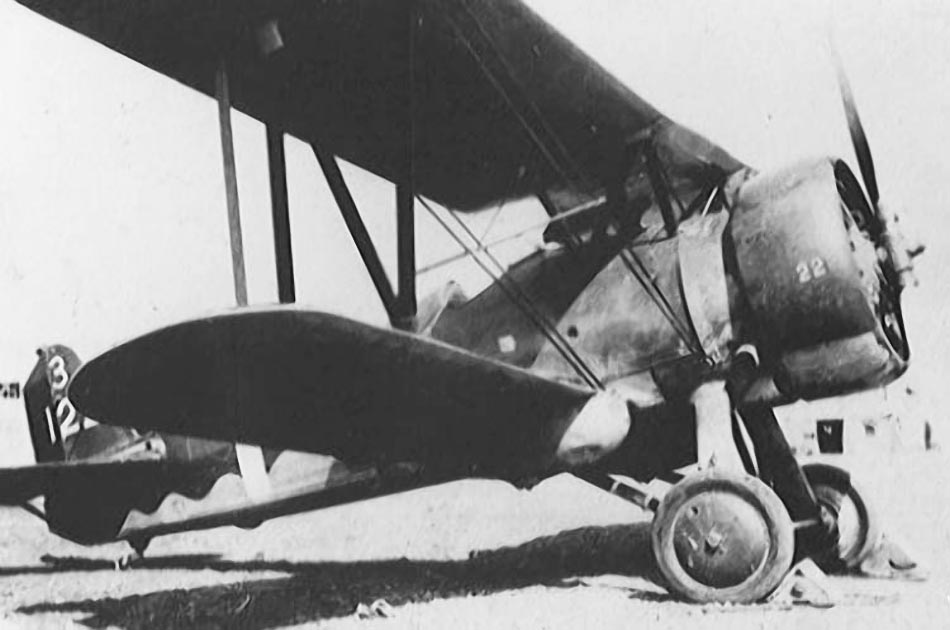

  Фотографии:

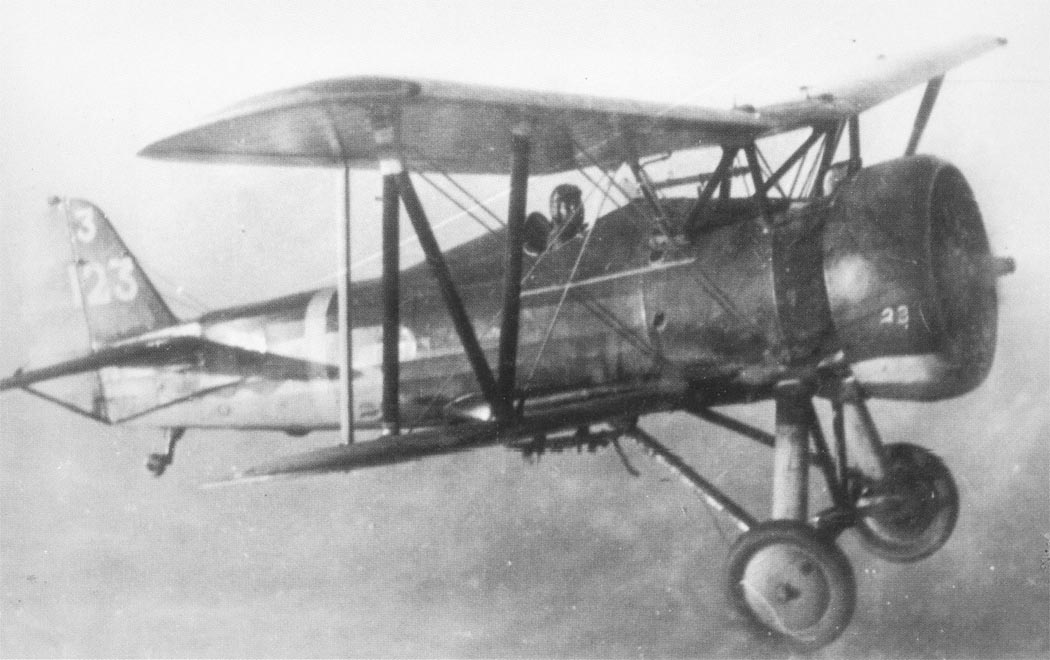

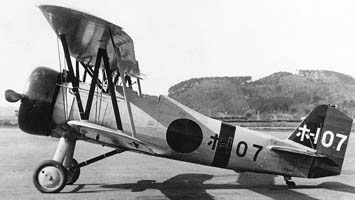

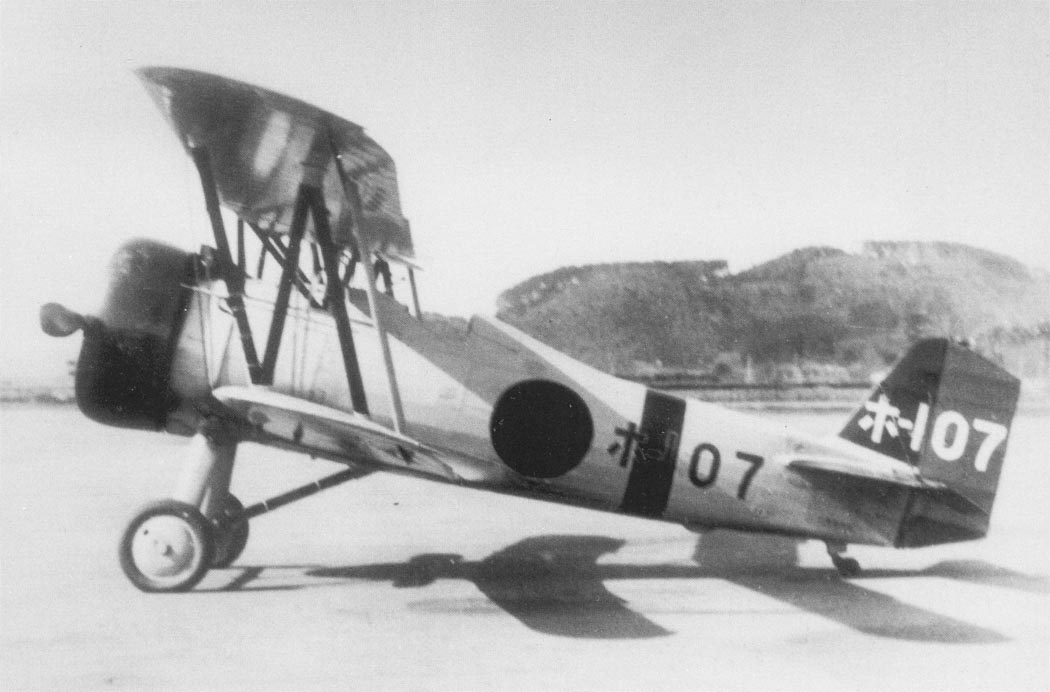

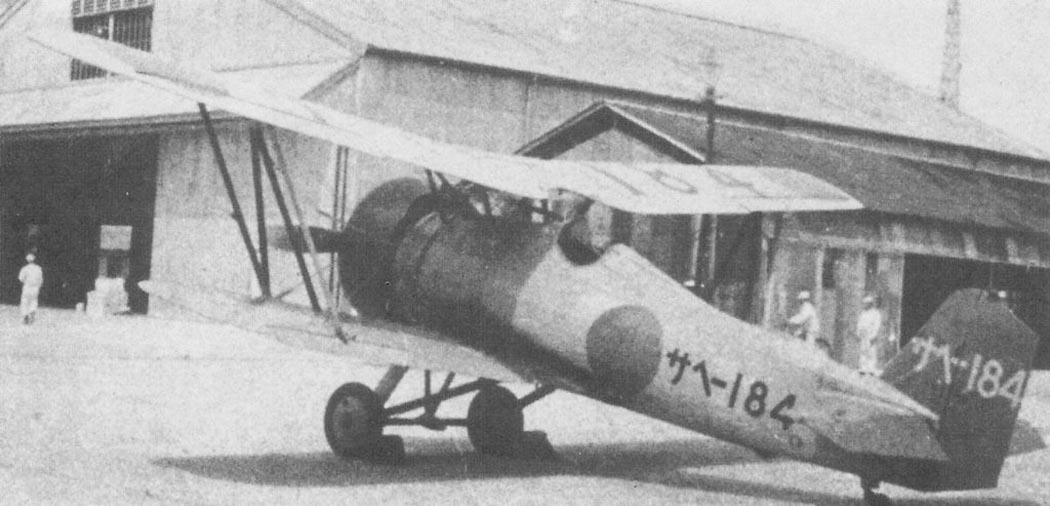

 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1
 A4N1

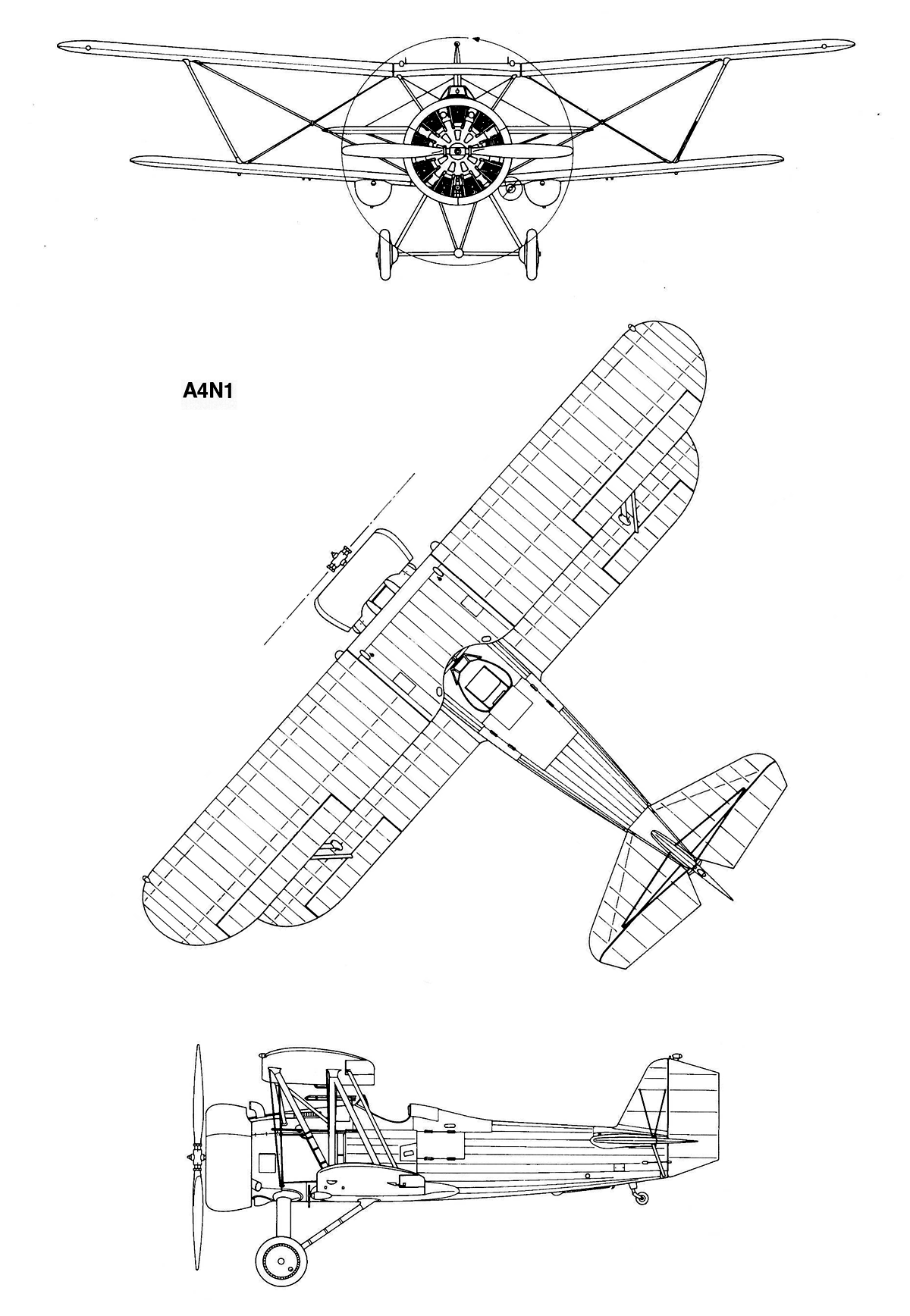

  Схемы:

 A4N1

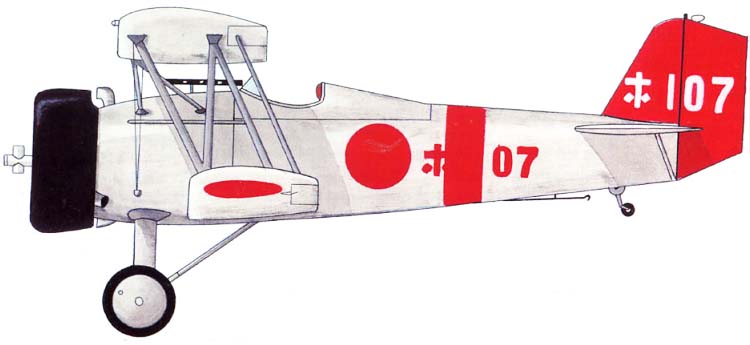

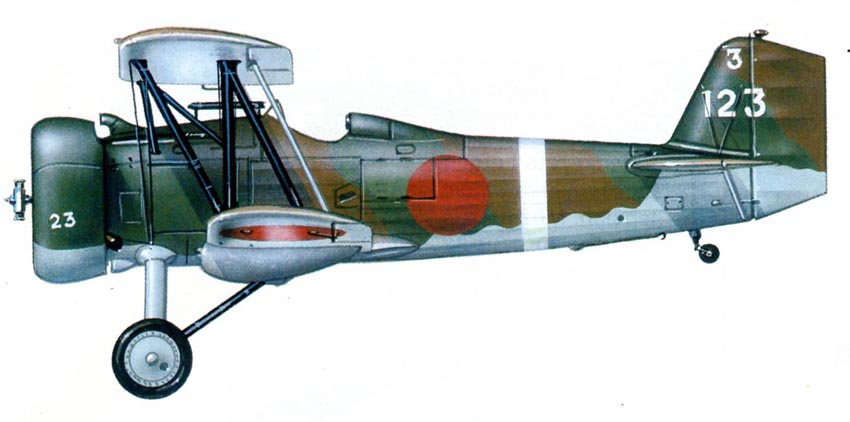

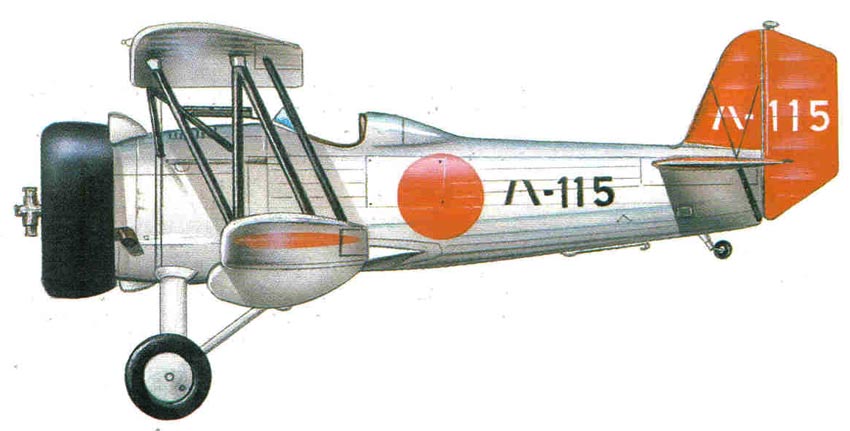

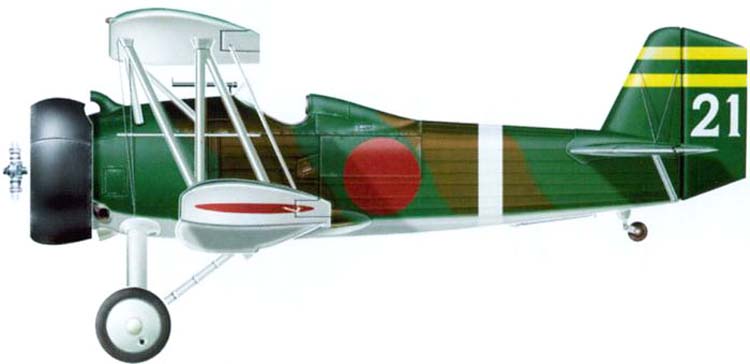

  Варианты окраски:

 A4N1     (c)  Сергей Вахрушев
 A4N1     (c) Mieczyslaw Peszek
 A4N1
 A4N1







Список источников:

Евгений Аранов. Палубный истребитель флота Nakajima А4N1 (Тип 95)
Naval Institute Press. Robert C. Mikesh, Shorzoe Abe. Japanese aircraft 1910 to 1941
Shuppan Kyodo. Encyclopedia of Japanese aircraft
Avions 33. Malcolm Passinghem. Les premiers chasseurs embarques Nakajima
Avions 135. Bernard Baeza. La chasse terrestre de la Marine Imperiale Japonaise
Le Fana de l'Aviation Hors-Serie No.3. Bernard Baeza. La Logique d'un Effondrement
Lotnictwo Aviation International 1991-08. Nakajima A4N1 (typ 95)
Air Enthusiast 2006-01. A.Thomas. Oriental Gladiators
L+K 1997-16. Vaclav Nemecek. Nakajima A4N1
1000aircraftphotos.com. No. 7836. Nakajima A4N1 ("7") Japanese Navy Air Force
