   Aviatik Berg 30.24 (Dr.I)

Разработчик: Aviatik Berg
Страна: Австро-Венгрия
Первый полет: 1917
Тип: Истребитель
  ЛТХ     Доп. информация



В 1916 году британской компанией Sopwith был разработан и запущен в серийное производство истребитель Sopwith Triplane. В 1917 году немцы ответили своим истребителем Fokker Dr.I Dreidecker, доведшим концепцию трипланов до совершенства и ставшим всемирно знаменитым благодаря боям на Западном фронте и победам Манфреда фон Рихтгофена и его "летающего цирка". Авиаконструкторы Австро-Венгрии также не избежали периода создания трипланов, и самый опытный и известный из них - главный инженер венской компании Flugzeugfabrik Aviatik Юлиус фон Берг (Julius von Berg) - создал свои трехкрылые самолеты.

Для компании Flugzeugfabrik Aviatik фон Бергом были разработаны не только истребители, им были предложены самолеты разных типов: больших количествах был построен двухместный самолет-разведчик C.I (37-я серия). Также были изготовлены прототипы истребителя 30.14 и двухмоторных бомбардировщиков 30.04, 30.12. Однако именно одномоторные истребители оставались основной сферой его деятельности. Самым известным из них был изготавливавшийся серийно D.I. Истребители данного типа находились в постройке с мая 1917 года по октябрь 1918 года и были изготовлены в количестве 677 экземпляров. Помимо Flugzeugfabrik Aviatik в производстве истребителей D.I для подразделений авиации Австро-Венгрии (Luftfahrtruppen - LFT) Императорско-королевской армии принимали участие компании Lohner, Thone & Fiala, MAG, WKF и Lloyd.

Истребителю-биплану D.I предшествовали несколько концептуально схожих прототипов. Среди этих машин-предшественников был самолет 30.22, который в апреле 1917 года был изготовлен небольшой опытной серией. Основная концепция планера, особенно фюзеляж и хвостовое оперение, была использована фон Бергом при разработке других проектов, большая часть которых была реализована в виде прототипов.

В апреле 1917 года Юлиус фон Берг через своего работодателя предложил авиационному арсеналу (Fliegerarsenal, сокращенно Flars) приобрести для LFT самолеты:

  • двухместный многоцелевой триплан с самым мощным на тот момент авиадвигателем Австро-Венгрии (серийно выпускавшийся двигатель Austro-Daimler AD 6 [19-я серия], развивавший 200 л.с. [147 кВт]);

  • истребитель-триплан аналогичный уже существующему истребителю-биплану D.I.

Flars отказался от двухместного самолета, но согласился приобрести истребитель-триплан, который в случае принятия на вооружение получил бы обозначение Aviatik Dr.I. 17 сентября 1917 года Юлиусом фон Бергом авиационному арсеналу для оценки была представлена окончательная документация самолета, получившего внутризаводское обозначение тип 30.24 (в компании Aviatik число 30 было обозначением прототипов, второе число после точки означало конкретную конструкцию во внутрифирменном перечне).

Триплан 30.24 был массивным самолетом цельнодеревянной конструкции (лишь элероны и рули высоты и направления были изготовлены из стальных труб и полотна). Фюзеляж и хвостовое оперение были почти полностью взяты с проверенной конструкции истребителя-биплана D.I. Отличием был сокращенный гагрот за кабиной пилота (у биплана D.I гагрот шел до самого киля).

Установленные с сильным выносом вперед крылья были однолонжеронными с полотняной обшивкой. Размеры крыльев были разными: верхнее имело размах 7,23 м, среднее - 7,13 м, а нижнее - 7,00 м. Элероны с тросовым управлением устанавливались только на верхнее крыло. В отличие от среднего крыла верхнее и нижнее крылья были неразъемными. Верхнее крыло соединялось с фюзеляжем посредством N-образных центропланных стоек. Нижнее крыло шло под фюзеляжем и крепилось к нему с помощью четырех коротких стоек. Для обеспечения хоть какого-то обзора вперед-вниз корневые части консолей среднего крыла имели целлулоидную обшивку. Несущие поверхности были усилены двумя парами межплоскостных стоек, усиленных системой расчалок.

По своей конструкции шасси не отличалось от установленного на D.I. Основные стойки шасси изготавливались из стальных труб, имели межколесную ось и были подрессорены резиново-шнуровой амортизацией. Хвостовой костыль имел внешнюю амортизацию.

Передняя часть самолета имела типичный лобовой радиатор, за которым размещался шестицилиндровый рядный двигатель водяного охлаждения Austro-Daimler AD 6 (18-я серия). Двигатель развивал мощность 185 л.с. (136 кВт) и вращал четырехлопастный деревянный винт Jaray, лопасти которого были установлены буквой X.

В сентябре 1917 года компания Flugzeugfabrik Aviatik получила от Flars контракт на постройку четырех прототипов данного экспериментального истребителя-триплана. Первый прототип нес заводское обозначение 30.24; остальные машины, у которых были предусмотрены конструктивные изменения, обозначений не получили. Над этими тремя машинами Юлиус фон Берг еще работал, собираясь применить к ним опыт летных испытаний и, в соответствии с требованиями авиационного арсенала, установить двигатель Austro-Daimler AD 6 (19-я серия).

Законченный прототип 30.24 из завода компании Flugzeugfabrik Aviatik, расположенного в венском районе Хайлигенштадт (Heiligenstadt), на бортовом грузовике был перевезен на несколько километров на восток у Асперну на аэродром авиационного арсенала, где в октябре 1917 года состоялся его первый полет.

Первые испытания еще невооруженного прототипа вызвали определенное разочарование. Хотя самолет был более маневренным в продольной плоскости и имел лучшую скороподъемность, его летные характеристики в целом не сильно превосходили характеристики D.I.

Машина была отправлена на завод компании-изготовителя для установки 200-сильного двигателя AD 6 (19-я серии) и вооружения (два 8-мм пулемета Schwarzlose M7/12). Синхронизированные пулеметы устанавливались в кабине пилота и их рукоятки были в пределах досягаемости пилота. Патронные коробки находились под пулеметами.

В Асперне модифицированный 30.24 вновь появился в феврале 1918 года и 26 числа вновь был поднят в небо. Однако корректировка не принесла серьезных улучшений. Так или иначе, но эпоха трипланов завершилась. Авиационный арсенал отказался запускать самолет в серийное производство и передал единственную машину в подразделение Flek 8, из которого он для опытов был передан в расположенное в Винер-Нейштадте подразделение Flek 6.

На самолете были испытаны несколько типов радиаторов, винтов и для улучшения переднего обзора пилота была модифицирована кабина. Данные работы выполнялись в интересах улучшения серийных истребителей-бипланов D.I (эти истребители оснащались как минимум восемью различными типами радиаторов и винтов).

В сентябре 1918 года австро-венгерские ВВС официально ("формально") передали самолет 30.24 на баланс государства и оплатили компании его стоимость. Три незавершенных прототипа было приказано демонтировать, не дожидаясь соответствующих заводских обозначений. Так закончилась карьера истребителей-трипланов фон Берга. Интересно, что в апреле 1920 года прототип 30.24 фигурировал в списке самолетов Австрии, предложенных Чехословакии для покупки!




 ЛТХ:
Модификация   Aviatik 30.24
Размах крыла, м   7.22
Длина, м   6.86
Высота, м   2.75
Площадь крыла, м2   22.50
Масса, кг
  пустого самолета   620
  нормальная взлетная   862
Тип двигателя   1 ПД Austro-Daimler
Мощность, л.с.   1 х 200
Максимальная скорость , км/ч   174
Крейсерская скорость , км/ч   156
Продолжительность полета, ч.мин
Cкороподъемность, м/мин   376
Практический потолок, м
Экипаж, чел   1
Вооружение:   два передних 8-мм пулемета Schwarzlose


 Доп. информация :


 Фотографии:

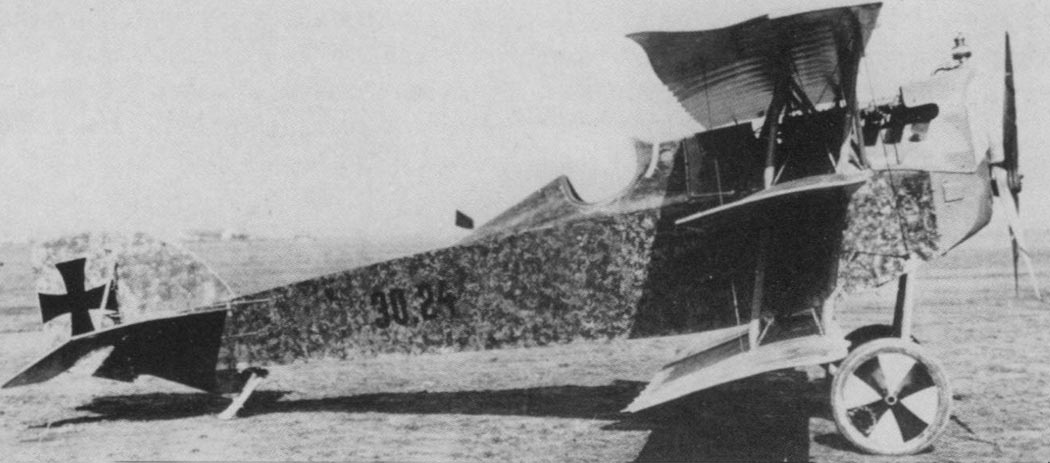

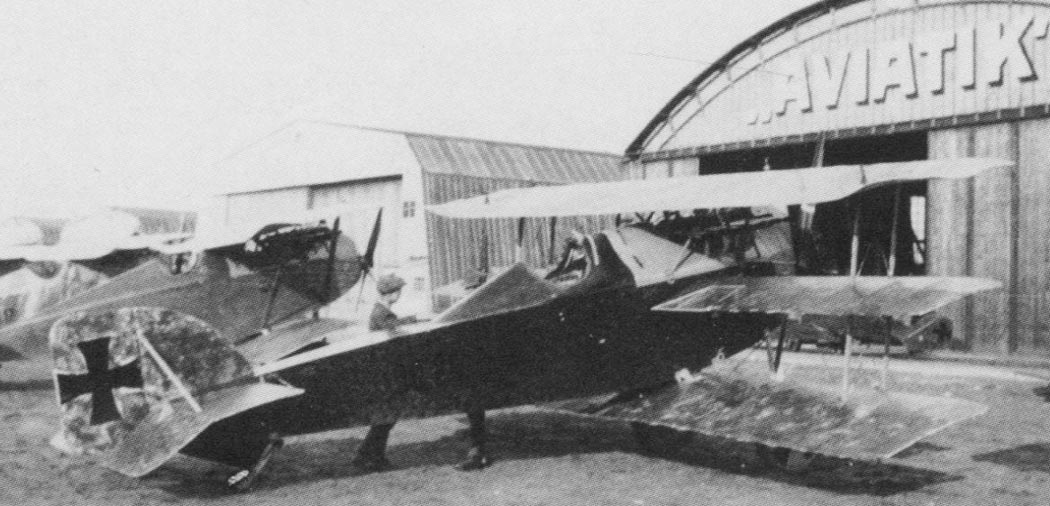

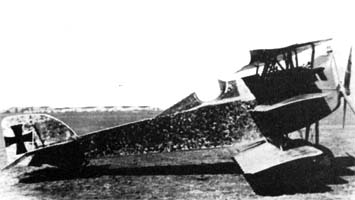

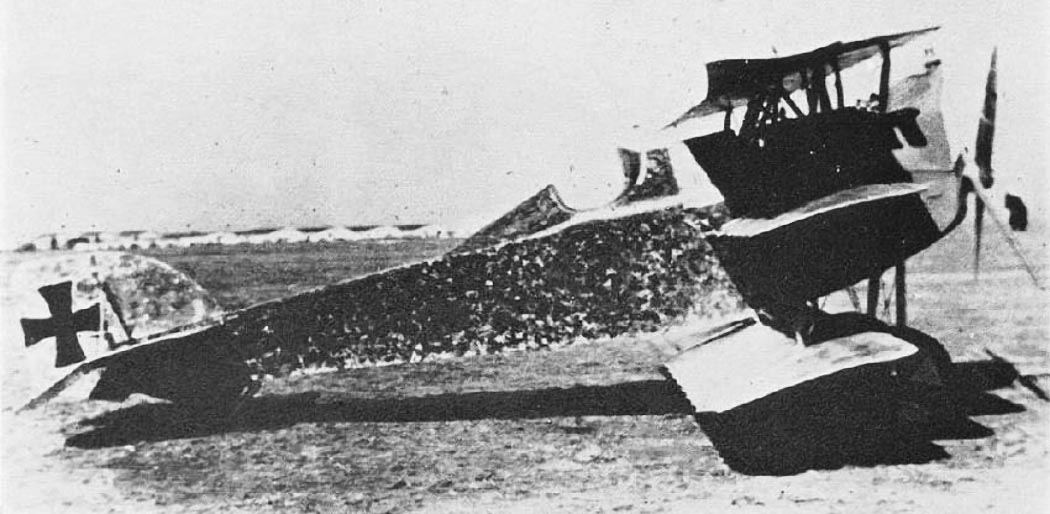

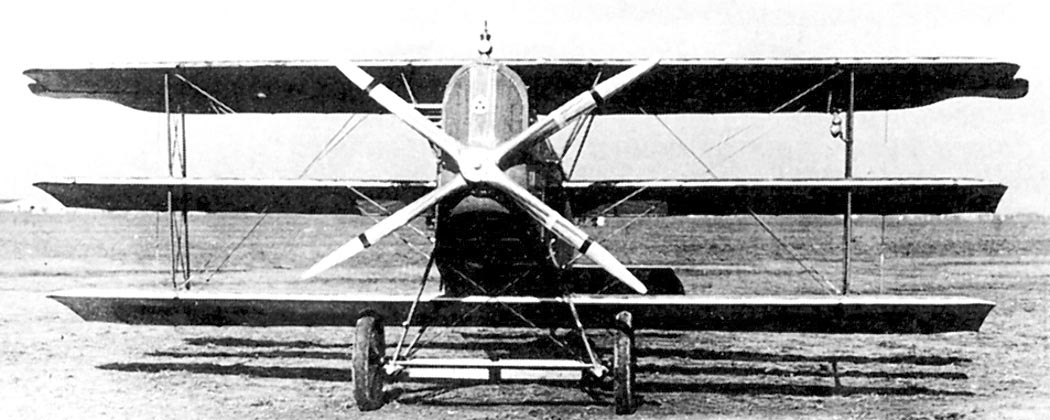

 Aviatik Berg 30.24
 Aviatik Berg 30.24
 Aviatik Berg 30.24
 Aviatik Berg 30.24

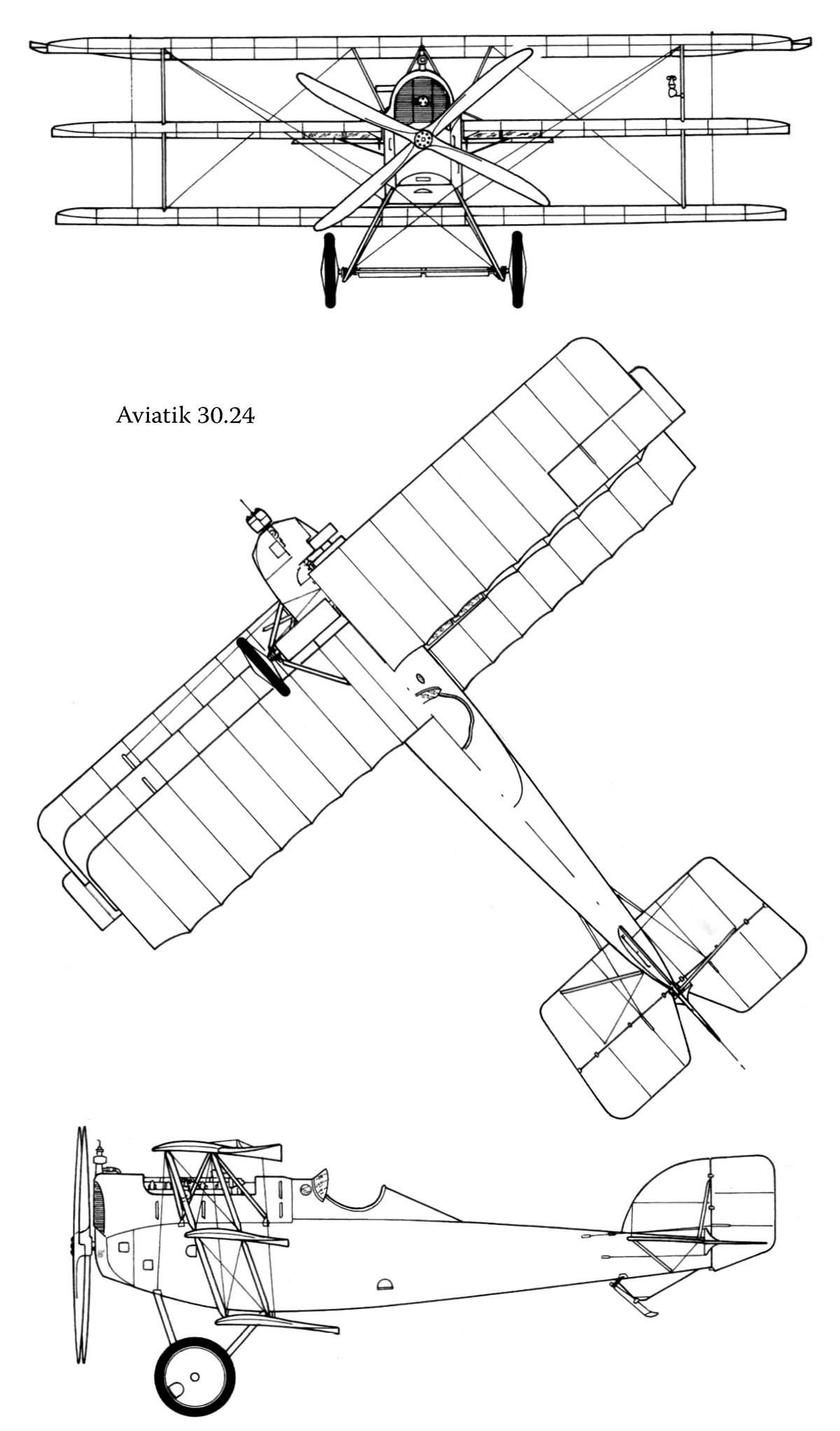

  Схемы:

 Aviatik 30.24

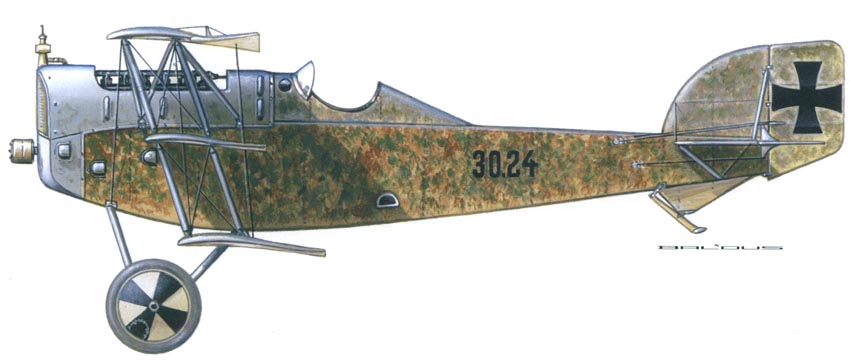

  Варианты окраски:

 Aviatik 30.24






Список источников:

Альтернативная История. Иван Бякин. Опытный истребитель Aviatik (Berg) Dr.I (30.24)
Air Enthusiast 1972-10. Fighter A to Z
W.Green, G.Swanborough. The Complete Book of Fighters
Pilots and Planes of the First Air War
L+K 2012-06. Miroslav Balous. Aviatik (Berg) Dr.I (30.24)
1000aircraftphotos.com. No. 8990. Aviatik 30.24 Austro-Hungarian Army Air Service
