главная авиация первой мировой истребители
   Br.17

Разработчик: Breguet
Страна: Франция
Первый полет: 1918
Тип: Истребитель-разведчик
  ЛТХ     Доп. информация



Опытный экземпляр двухместного истребителя Breguet Br.17 совершил полет летом 1918 г. Планировалось произвести как минимум 1000 серийных самолетов в 1919 г., но после окончания войны в начале 20-х годов было построено менее 100 экземпляров. Он представлял собой уменьшенный вариант Br.14, но был более компактным и имел большую тяговооруженность. Как и Br.14, он был двухстоечным бипланом с крыльями разного размаха, но имел двигатель Renault 12K мощностью 420 л. с. и намного лучшие летные характеристики. Элероны были установлены только на верхнем крыле и имели роговую компенсацию. Опытный самолет был испытан как ночной истребитель, но в этой роли дальше не дорабатывался.

Серийные самолеты получили двигатели Renault 12KI немного большей мощности, а также модифицированное вертикальное оперение. Руль направления имел закругленные контуры и роговую компенсацию. Было установлено мощное по тем временам вооружение, включавшее в себя спаренные синхронизированные пулеметы Vickers, расположенные наверху обтекателя двигателя, спаренные пулеметы Lewis, размещенные на кольцевом креплении в кабине наблюдателя, и один пулемет Lewis для обстрела нижнего заднего сектора через решетку в полу фюзеляжа. Самолетами Br.17 не было полностью укомплектовано ни одного подразделения.








 ЛТХ:
Модификация   Br.17
Размах крыла, м   14.28
Длина, м   8.10
Высота, м   3.42
Площадь крыла, м2   43.30
Масса, кг
  пустого самолета
  нормальная взлетная   1840
Тип двигателя   1 ПД Renault 12KI
Мощность, л.с.   1 х 450
Максимальная скорость , км/ч   218
Крейсерская скорость , км/ч   187
Практическая дальность, км
Максимальная скороподъемность, м/мин   350
Практический потолок, м   7500
Экипаж, чел   1
Вооружение:   два синхронизированных 7.7-мм пулемета Vickers, расположенные наверху обтекателя двигателя,
 два спаренных 7.7-мм пулемета Lewis, размещенные на кольцевом креплении в кабине наблюдателя, и
 один 7.7-мм пулемет Lewis для обстрела нижнего заднего сектора через решетку в полу фюзеляжа


 Доп. информация :

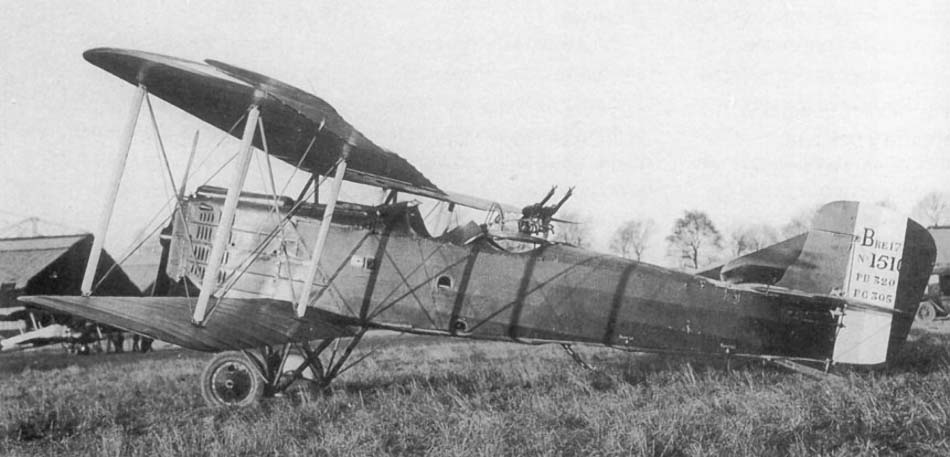

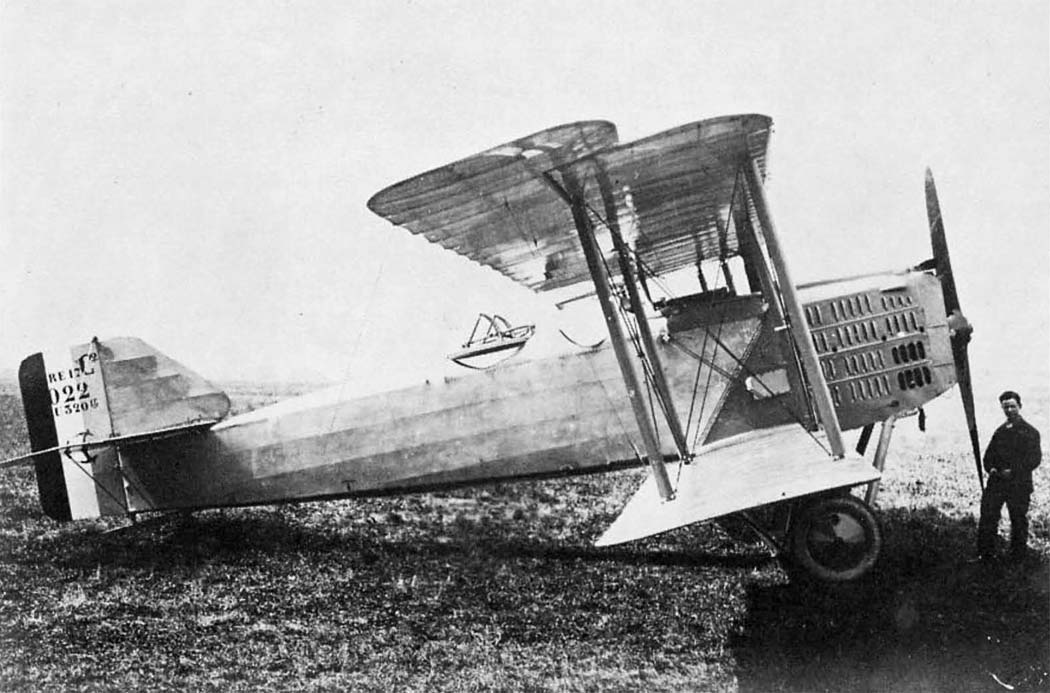

  Фотографии:

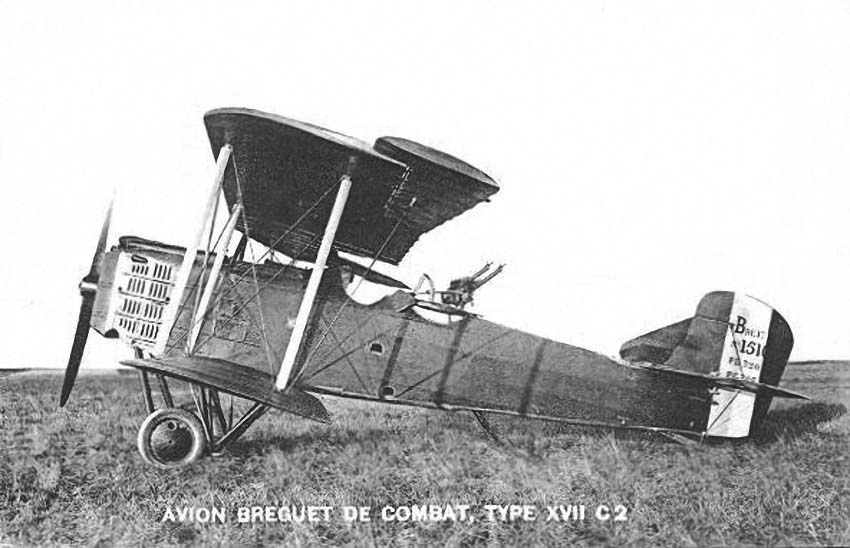

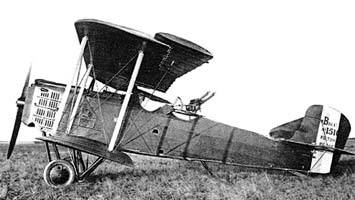

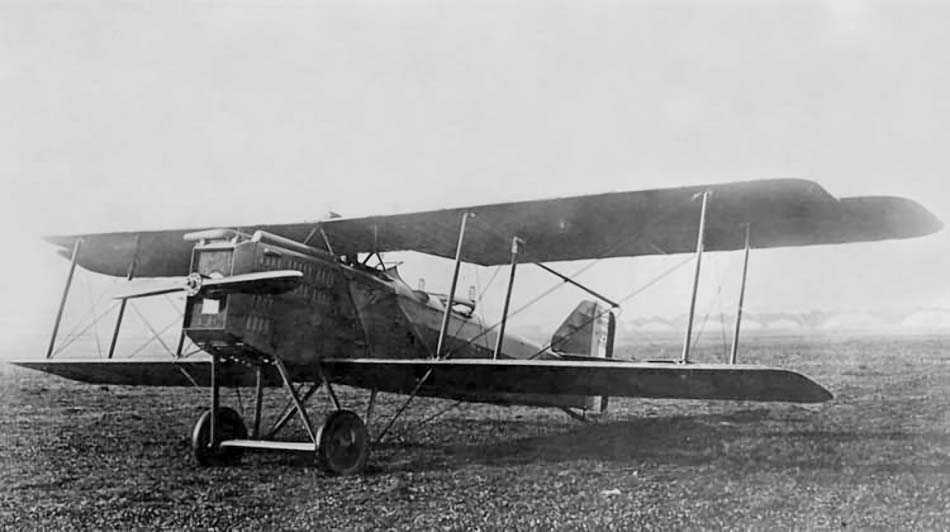

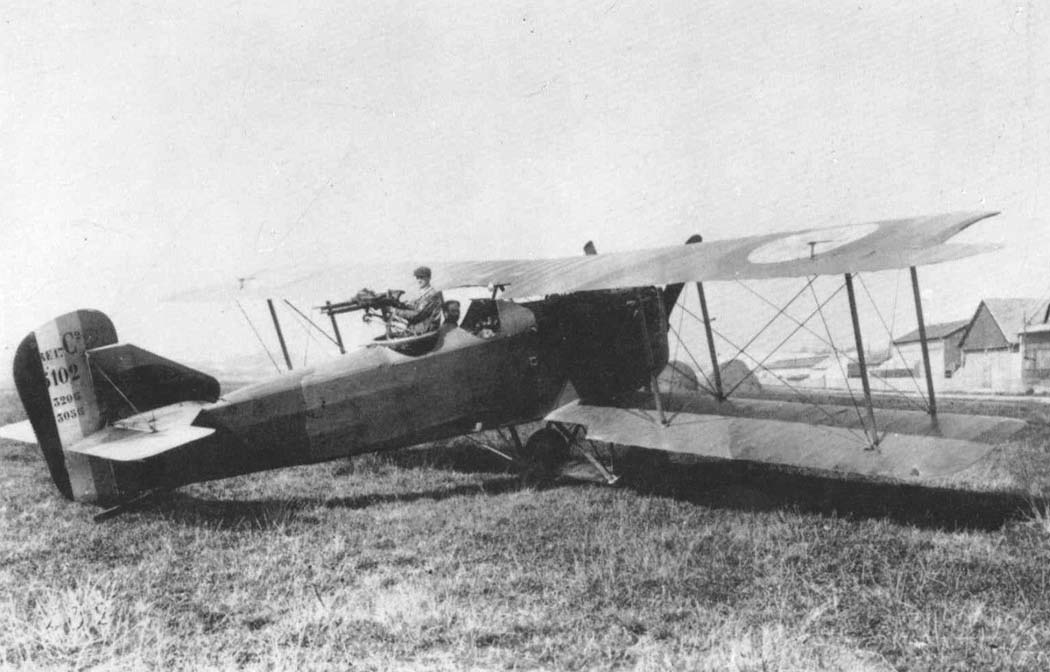

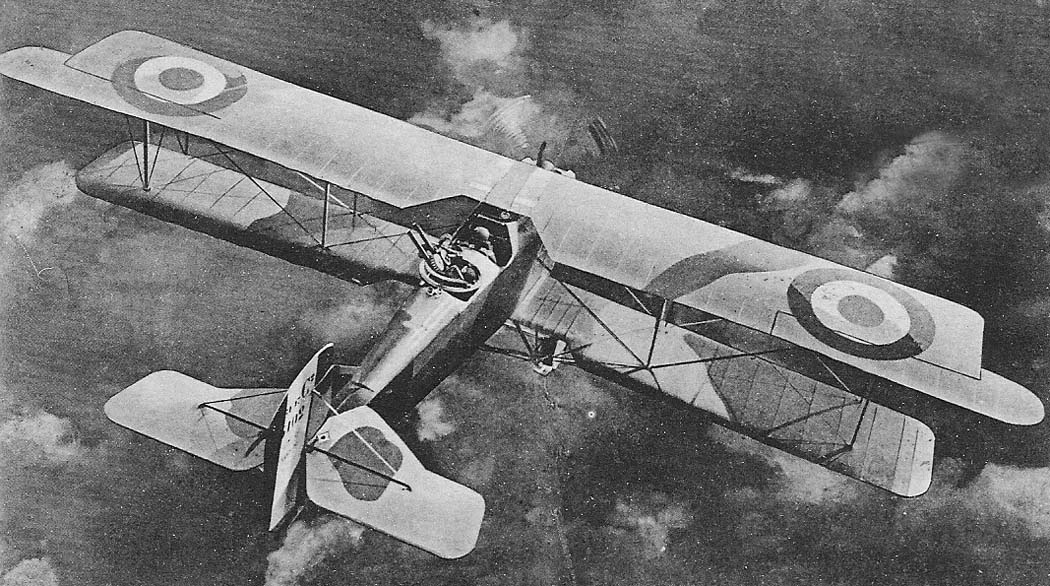

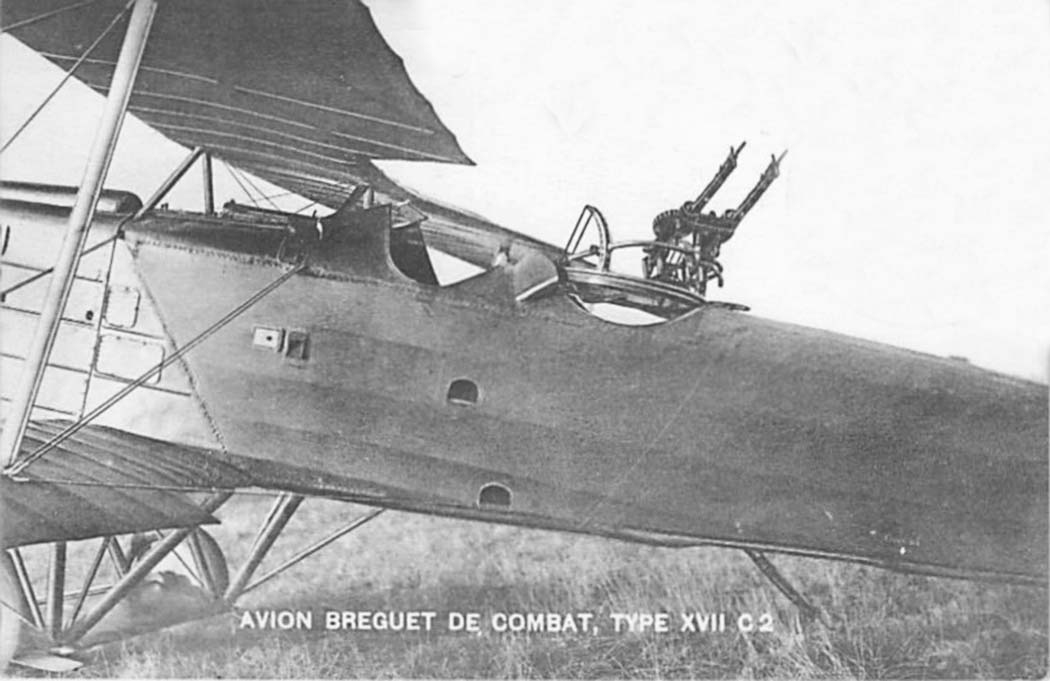

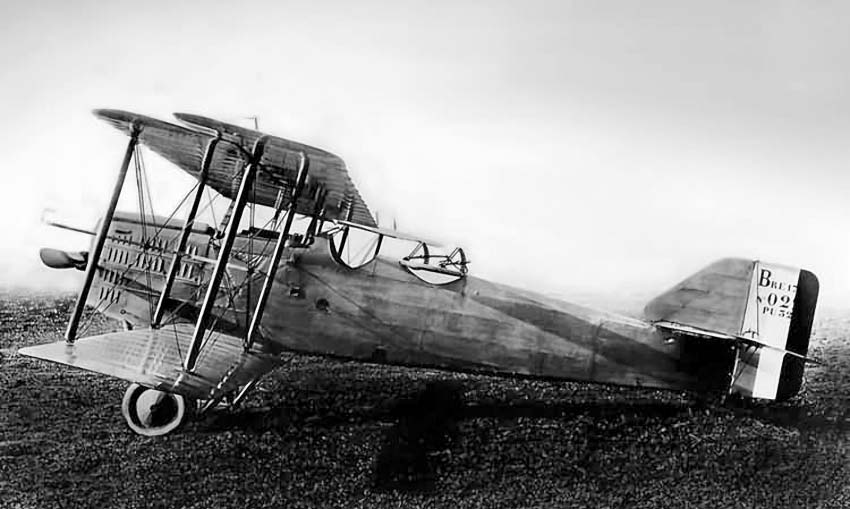

 Br.17
 Br.17
 Br.17
 Br.17
 Br.17
 Br.17
 Br.17
 Br.17

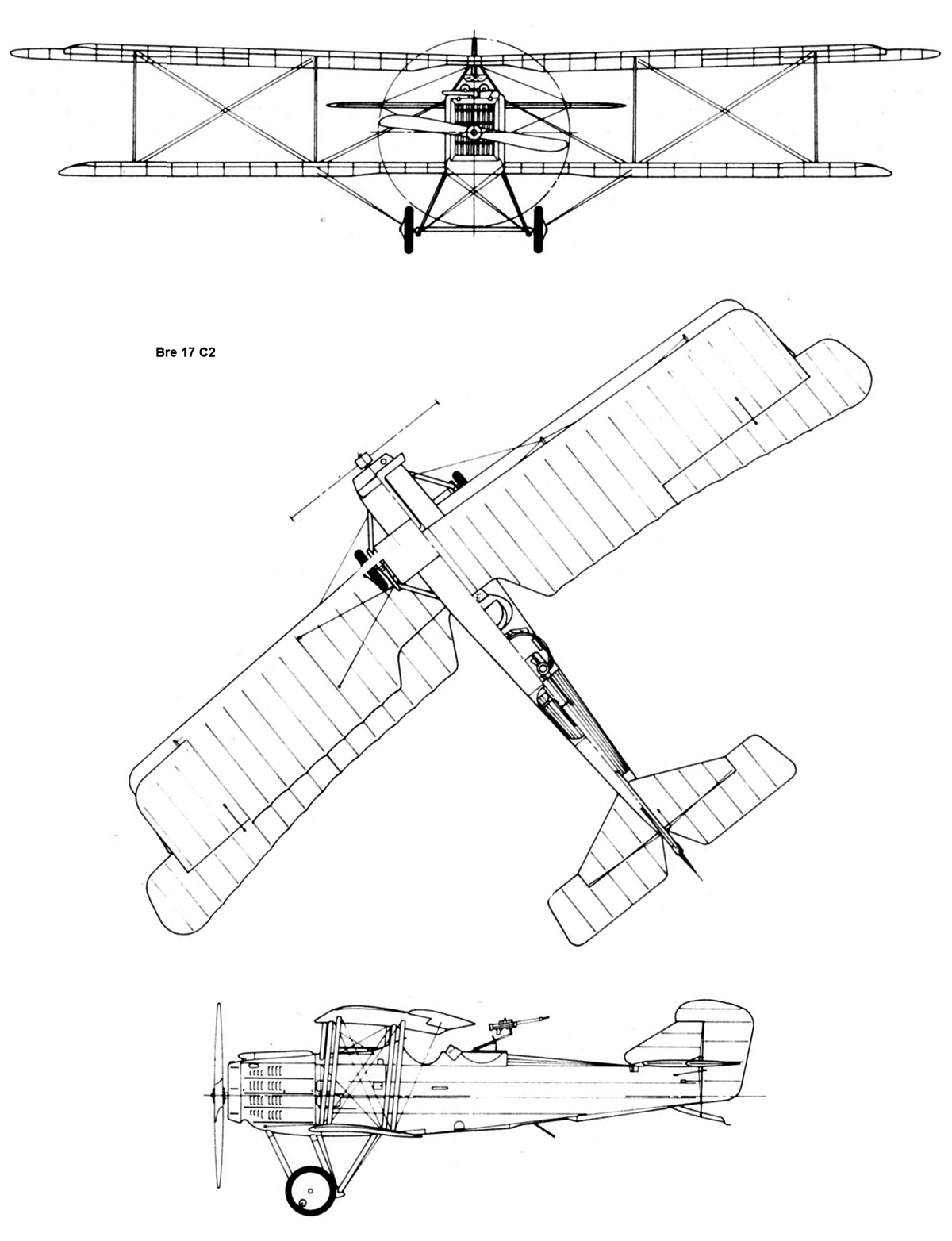

  Схемы:

 Br.17

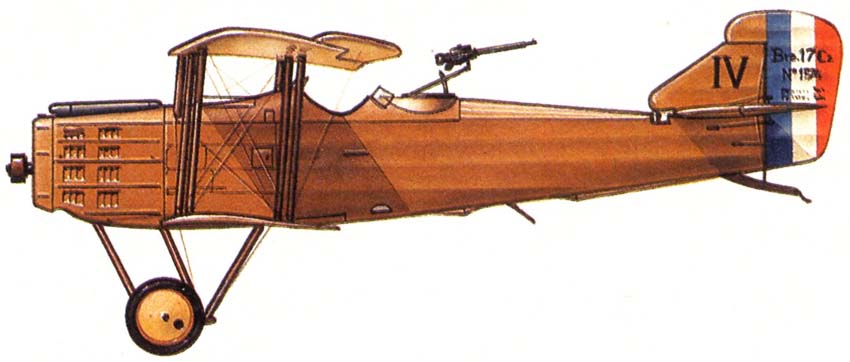

  Варианты окраски:

 Br.17

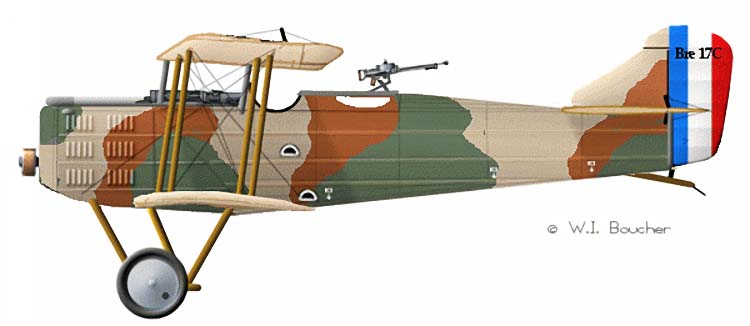

 Br.17     (c) W.I.Boucher







Список источников:

Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Aviafrance. Un siecle d'aviation francaise. Breguet Br-17
Jane's Fighting Aircraft of World War I
L+K 1992-04. Jiri Hornat. Breguet Bre-17


Уголок неба. 2017
