   Type AF

Разработчик: Morane-Saulnier
Страна: Франция
Первый полет: 1917
Тип: Истребитель
  ЛТХ     Доп. информация



Впервые поднявшийся в воздух 23 июня 1917г., самолет Morane-Saulnier Type AF представлял собой одноместный истребитель схемы биплан с крыльями неравного размаха и элеронами на каждом крыле; с шасси, главные колеса которого имели общую ось, и с вертикальным оперением, состоявшим из основного киля с секционированным рулем направления и маленьким подфюзеляжным килем. Синхронный пулемет Vickers калибра 7,7 мм был частично закрыт горбатым обтекателем. С ротативным двигателем Gnome Monosoupape мощностью 150 л.с. самолет развивал максимальную скорость 207 км/час.

Несмотря на его отличные летные характеристики, он не выпускался в больших количествах. Амфибийный вариант Тип AFH предполагался для использования с борта кораблей и имел главный поплавок, дополненный хвостовым поплавком, и традиционное шасси.






 ЛТХ:
Модификация   Type AF
Размах крыла, м   7.47
Длина, м   5.15
Высота, м   2.35
Площадь крыла, м2   15.31
Масса, кг
  пустого самолета   421
  нормальная взлетная   649
Тип двигателя   1 ПД Gnome Monosoupape 9Nb
Мощность, л.с.   1 х 150
Максимальная скорость , км/ч   207
Крейсерская скорость , км/ч   186
Практическая дальность, км   640
Максимальная скороподъемность, м/мин   450
Практический потолок, м   6200
Экипаж, чел   1
Вооружение:   один 7.7-мм синхронный пулемет Vickers


 Доп. информация :


  Чертеж "Morane-Saulnier AF"
 Фотографии:

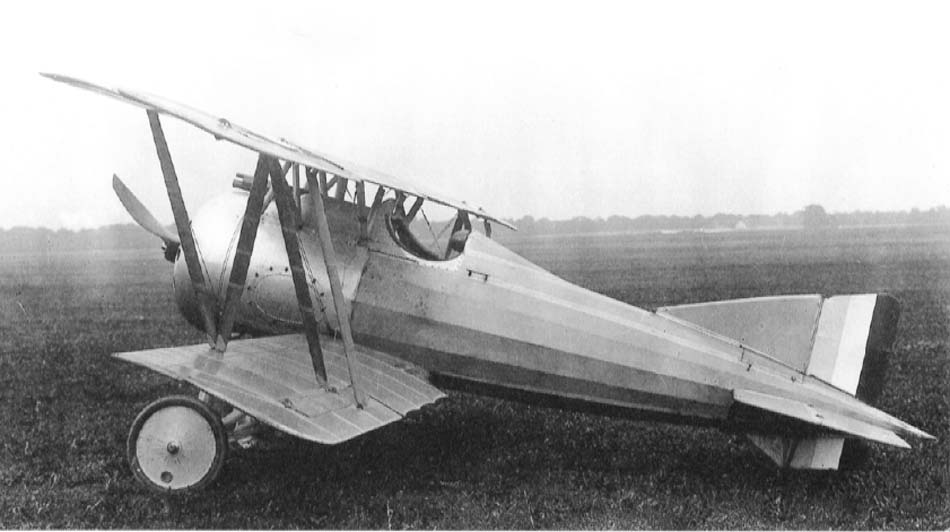

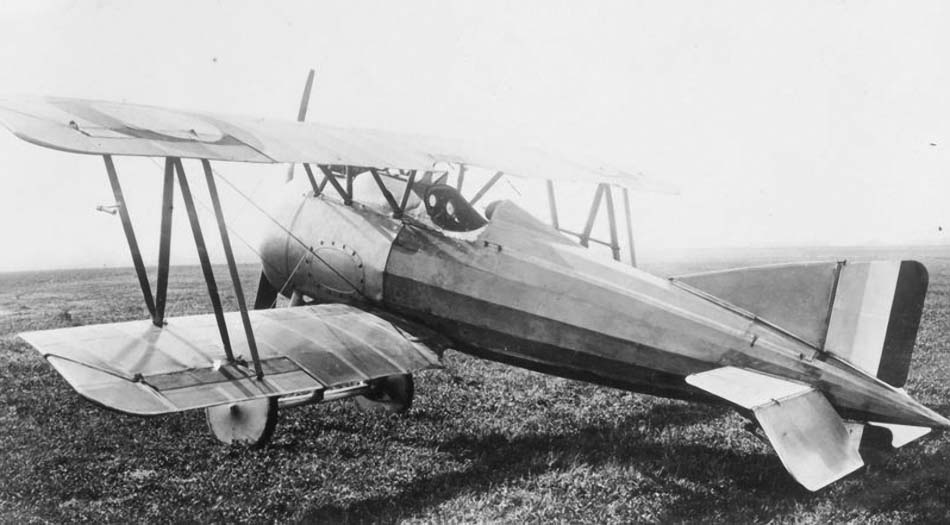

 Type AF

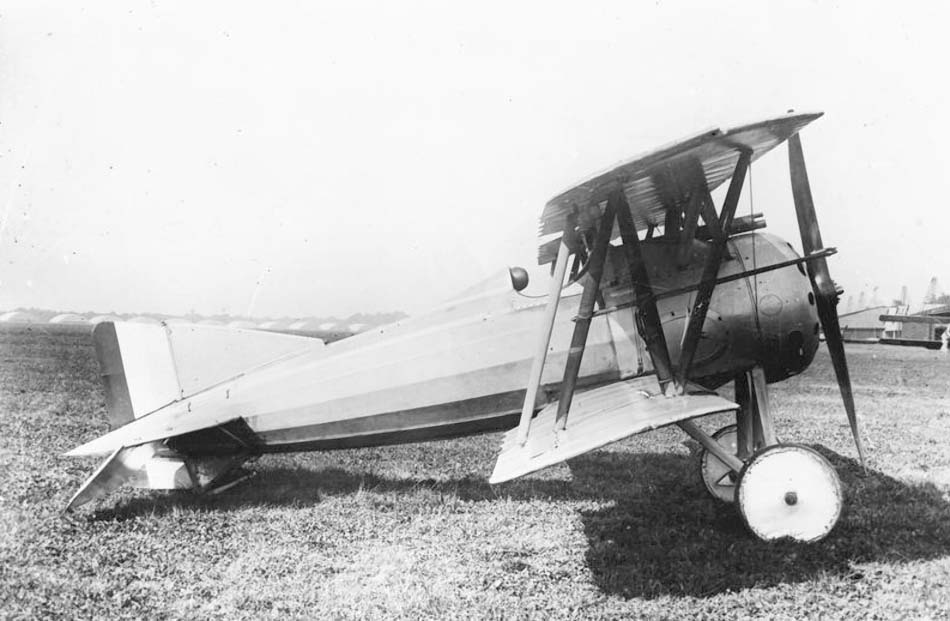

 Type AF

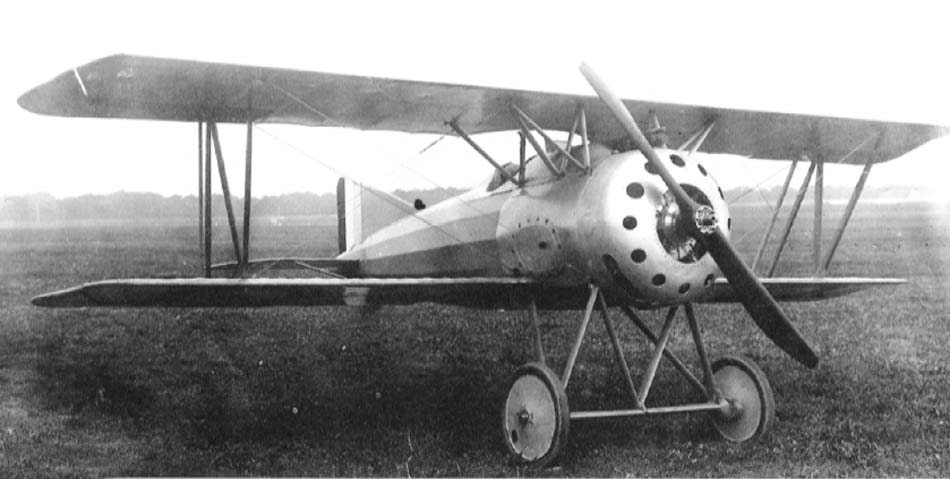

 Type AF

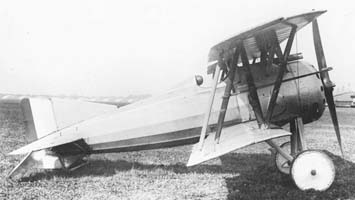

 Type AF

 Схемы:

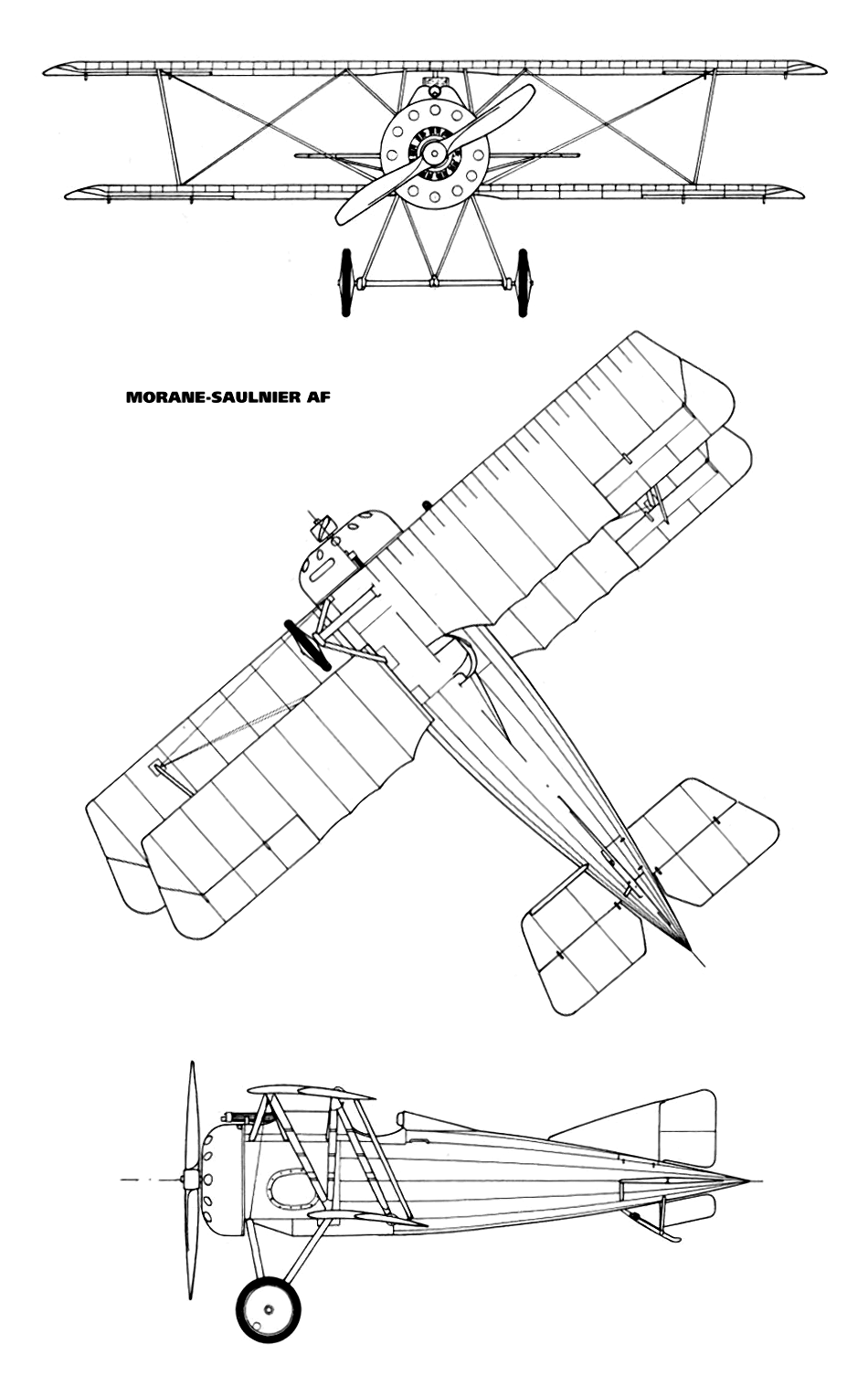

 Type AF

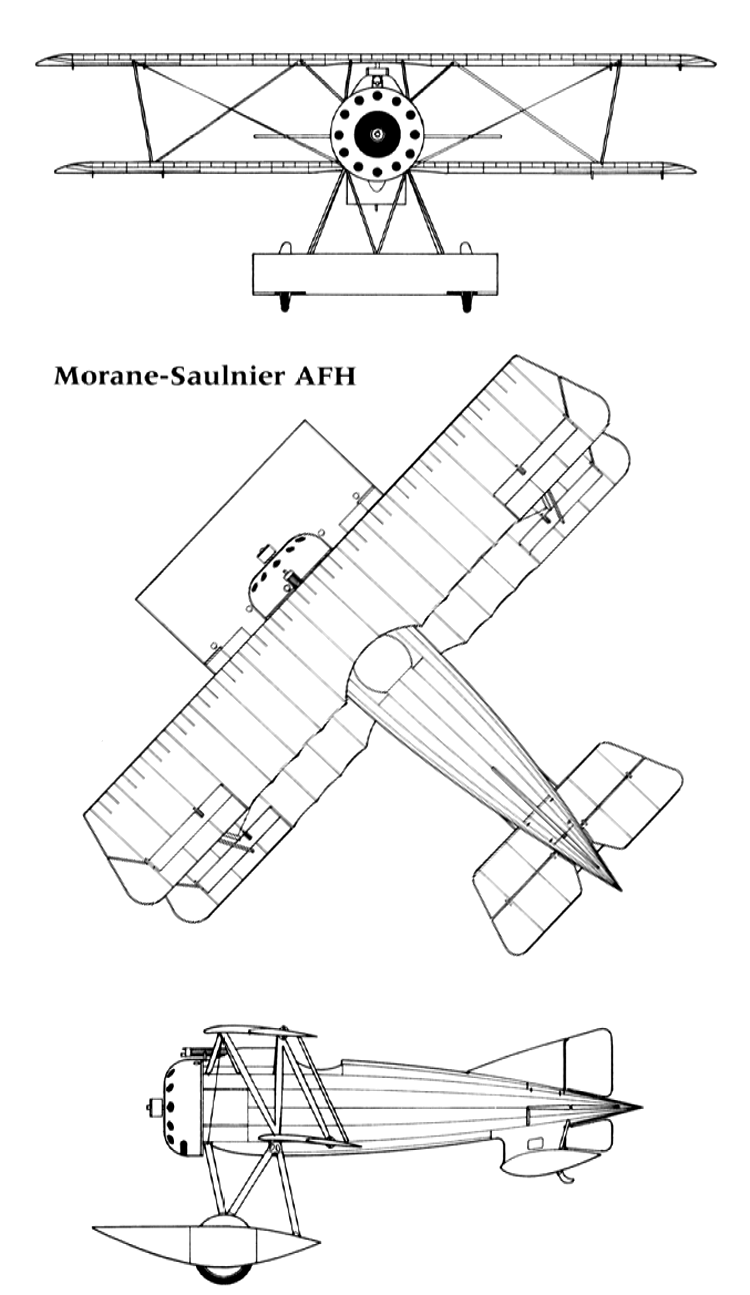

 Type AFH

 Варианты окраски:

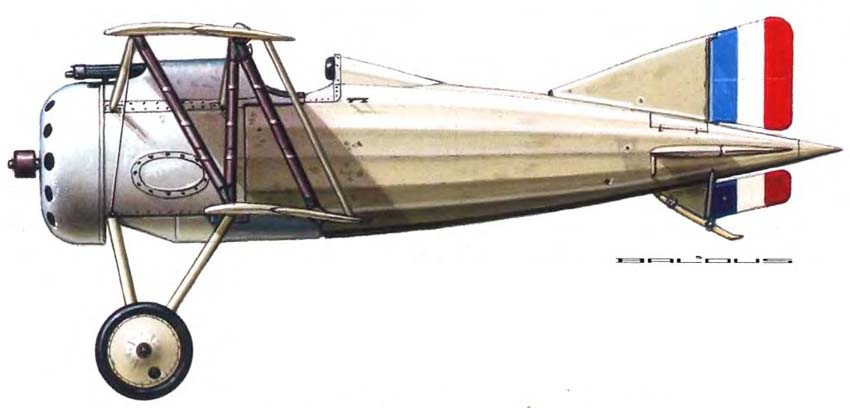

  Type AF







Список источников:

Вячеслав Кондратьев. Истребители первой мировой
Дональд Д. Полная энциклопедия мировой авиации: Самолеты и вертолеты XX столетия
Aviafrance. Un siecle d'aviation francaise. Morane-Saulnier AF
Jane's Fighting Aircraft of World War I
James J. Davilla, Arthur M. Soltan. French Aircraft of the First World War
Air Pictorial 1955-05. D.McKay. The Morane-Saulnier Story
L+K 2008-07. Jiri Hornat. Morane-Saulnier AF
