Уголок неба ¦ Nieuport N.24

Самолеты "Ньюпор" при всех своих достоинствах имели и недостатки, обусловленные их аэродинамической схемой. Нижнее крыло крепилось достаточно подвижно, что позволяло регулировать угол его атаки. Но крепление нижнего крыла не имело достаточной прочности. При резких маневрах нижнее крыло могло оторваться, после чего самолет сваливался в неуправляемый штопор, из которого вывести машину уже было невозможно. Уже на самолете "Ньюпор 17С.1" схема полутораплана достигла предела своего развития.

Стало ясно, что с ростом мощности двигателя проблемы будут только нарастать. Но Гюстав Деляж не обращал внимания на известные факты и продолжал совершенствовать самолет. Созданный им "Ньюпор 24" имел обтекаемый фюзеляж, крыло с выпуклым профилем и усиленную фанерой обшивку передней кромки крыла. Изменили форму элеронов, хвостовое оперение обшили фанерой. Лонжероны усилили по всей длине, а соединение распорки с лонжероном нижнего крыла усилили металлическими накладками. Габариты самолета практически не изменились.

Новый самолет проходил испытания в феврале-марте 1917 года в Сексьон Текник де л'Аэронотик (STAe). Хотя летные качества самолета изменились мало, машину направили в серийное производство. В ходе перехода на новую модель обнаружились трудности с изготовлением хвостового оперения. В результате появился "Ньюпор 24бис" с хвостовым оперением от "Ньюпора 17". Последняя модификация самолета "Ньюпор 27С.1" отличалась независимой подвеской колес и другими изменениями в конструкции шасси.

Всего построено свыше 1100 экземпляров, из них более 100 - в России. Последний "Ньюпор" 24 был собран на московском заводе "Дукс" в 1920 году.

На западном фронте самолет применялся французами, американцами и англичанами до января 1918 года, после чего был переклассифицирован в учебную машину. На Ближнем Востоке "Ньюпоры" воевали до конца первой мировой, а в России - еще и в гражданскую войну (главным образом - на стороне красных, т.к. основные авиационные склады и завод "Дукс" оказались на их территории).

ЛТХ:

Модификация	N.24
Размах крыла, м	8.21
Длина, м	5.87
Высота, м	2.40
Площадь крыла, м2	14.75
Масса, кг
пустого самолета	355
нормальная взлетная	547
Тип двигателя	1 ПД Le Rhone 9Jb
Мощность, л.с.	1 х 130
Максимальная скорость , км/ч	176
Крейсерская скорость , км/ч	151
Практическая дальность, км	265
Максимальная скороподъемность, м/мин	265
Практический потолок, м	5550
Экипаж, чел	1
Вооружение:	один 7.7-мм пулемет Lewis и/или один 7.7-мм пулемет Vickers

Доп. информация :

Чертеж "Nieuport N.24 (1)"
Чертеж "Nieuport N.24 (2)"

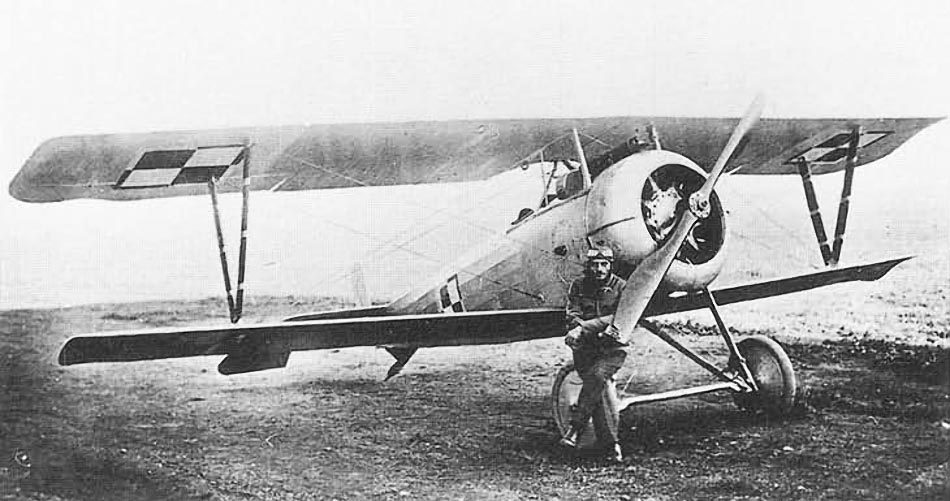

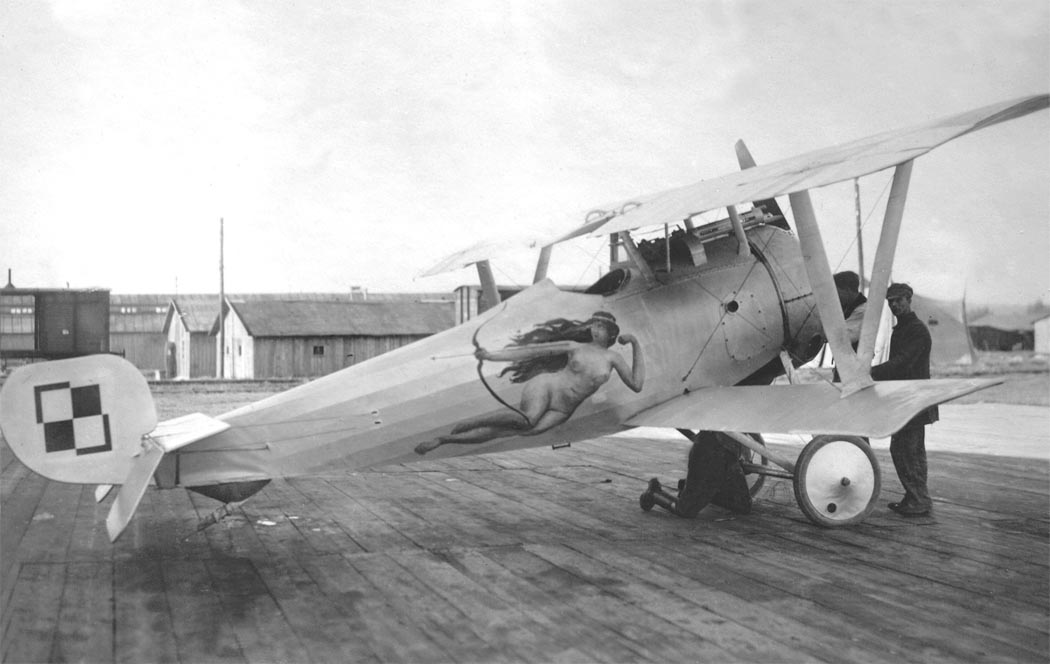

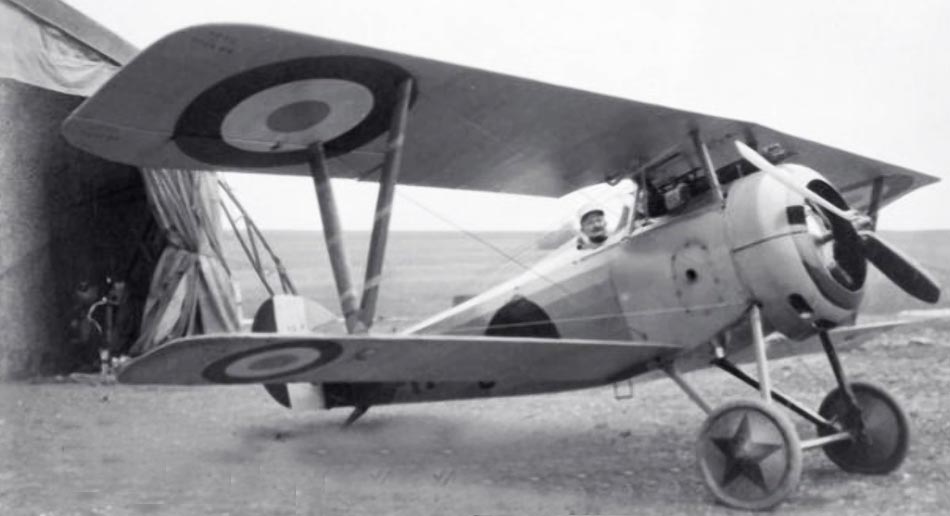

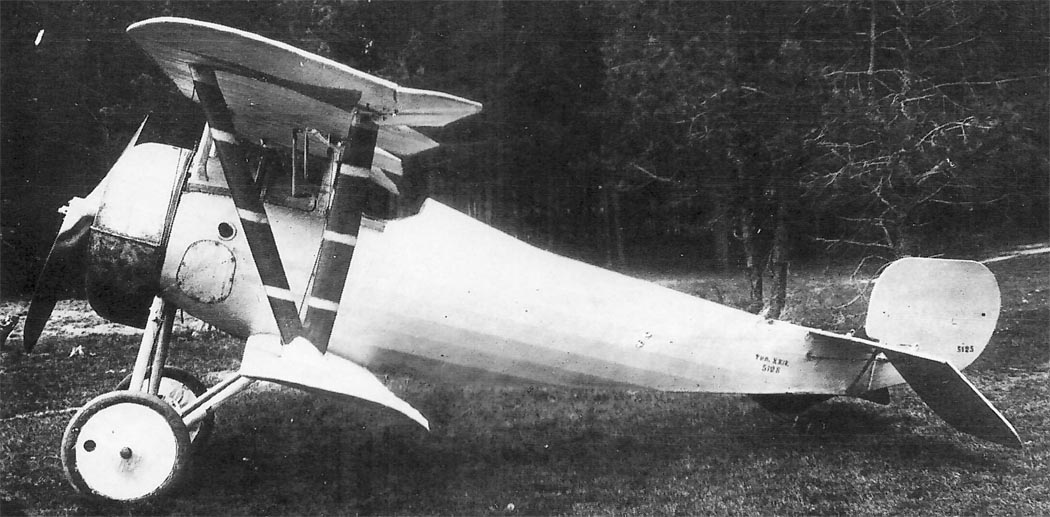

Фотографии:

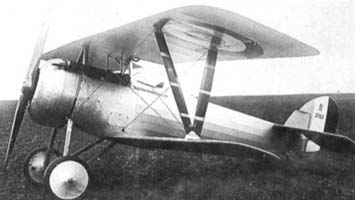

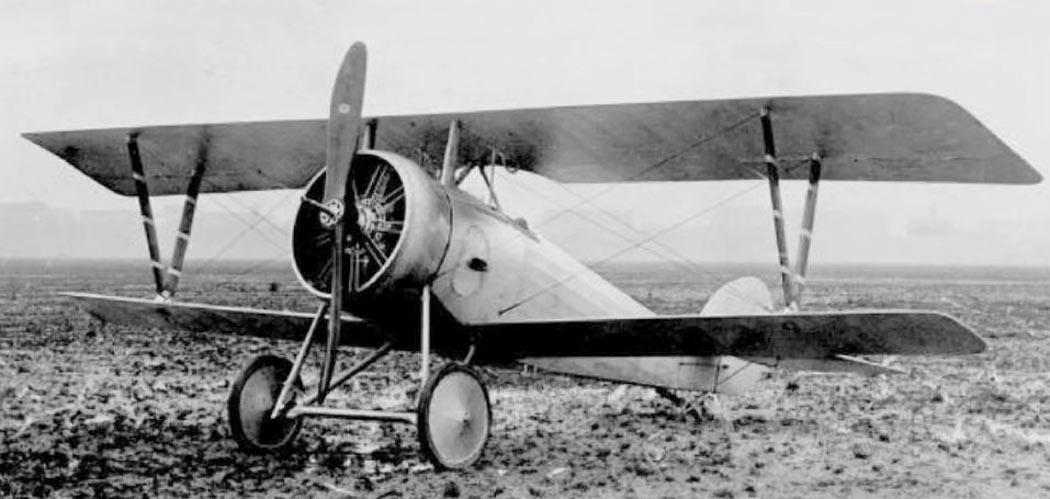

Прототип Nieuport 24

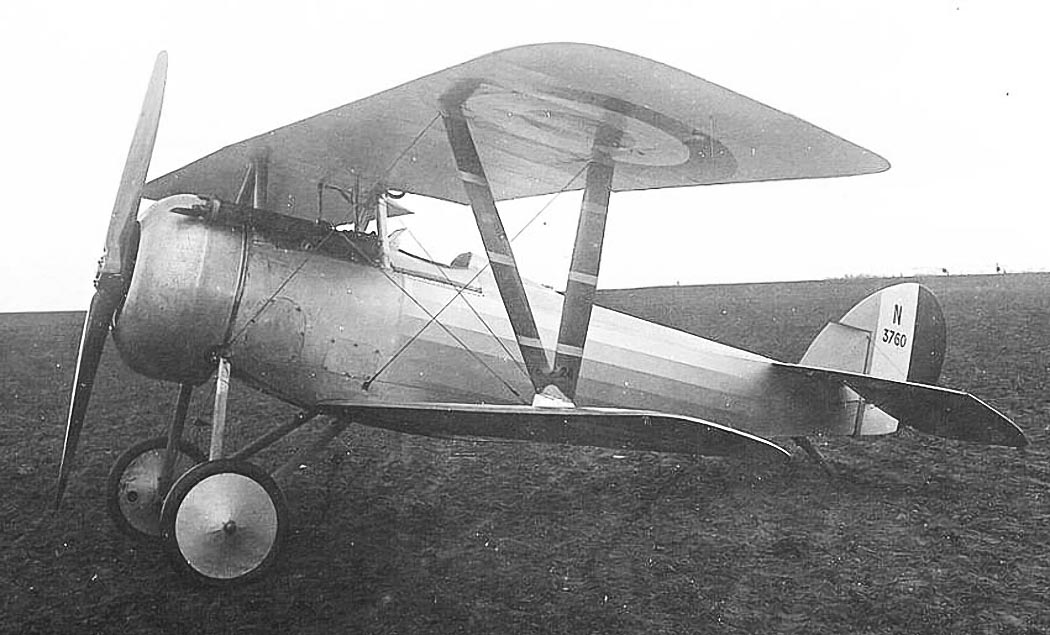

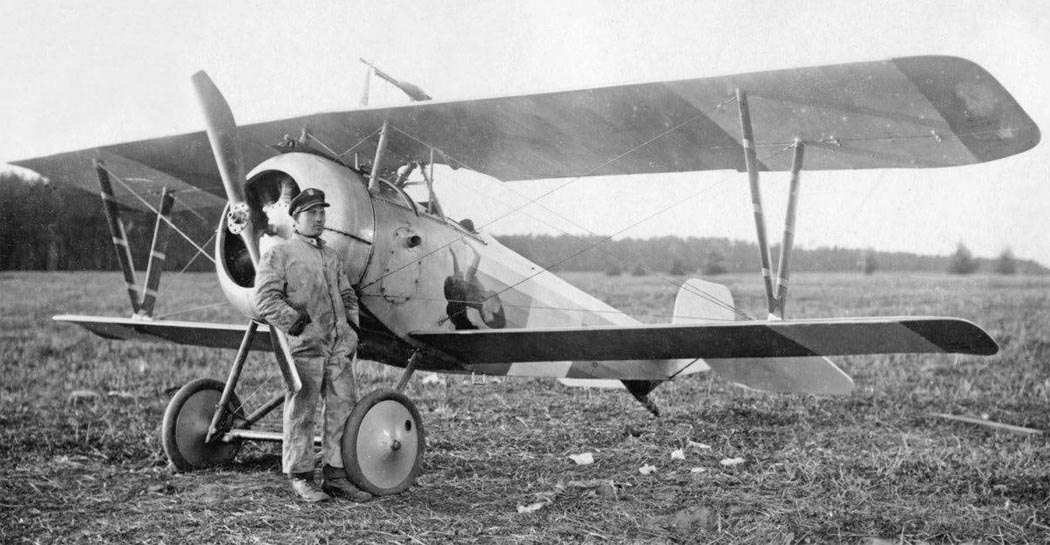

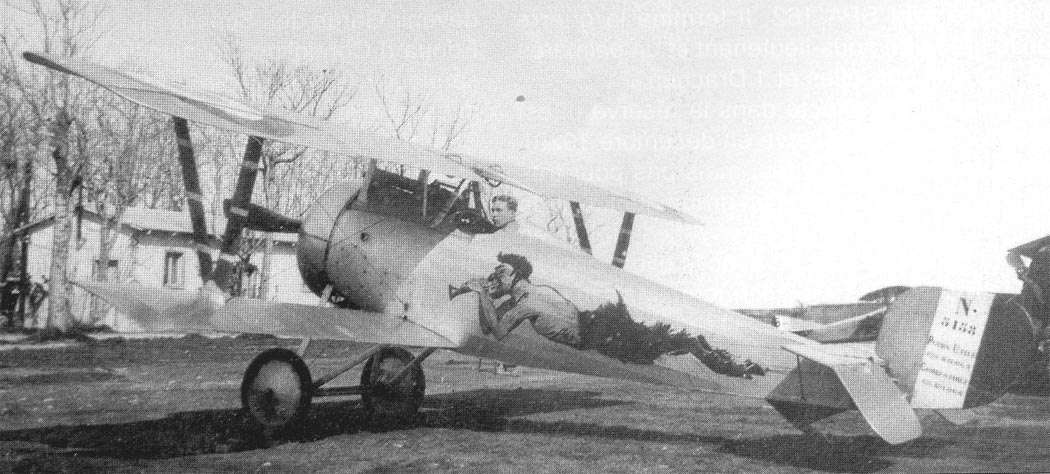

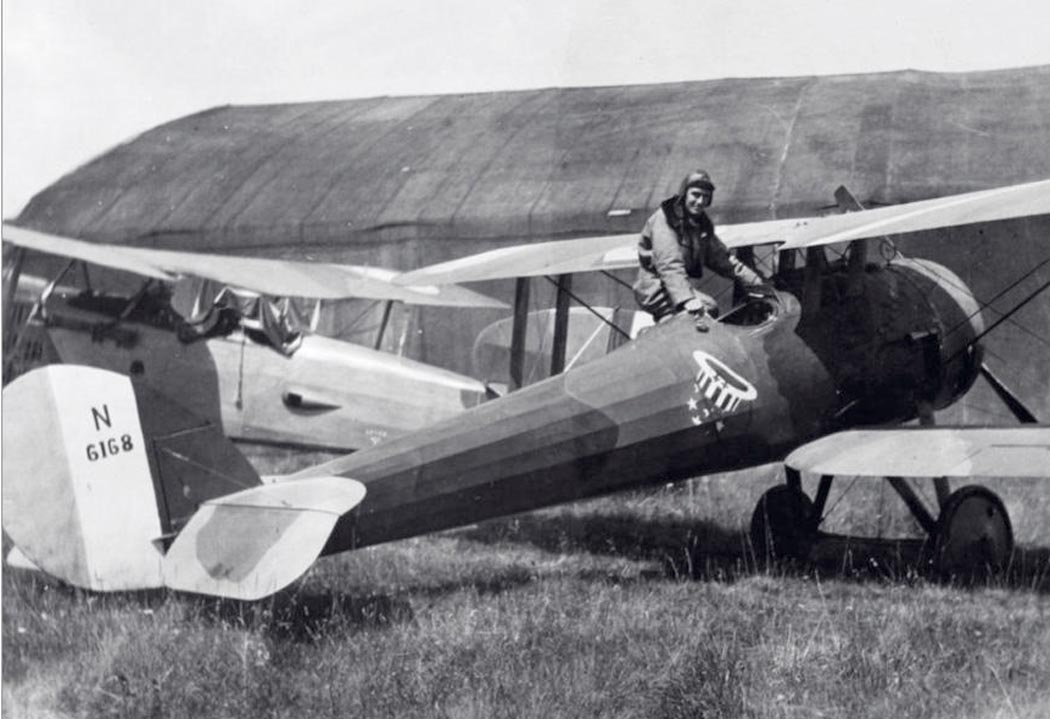

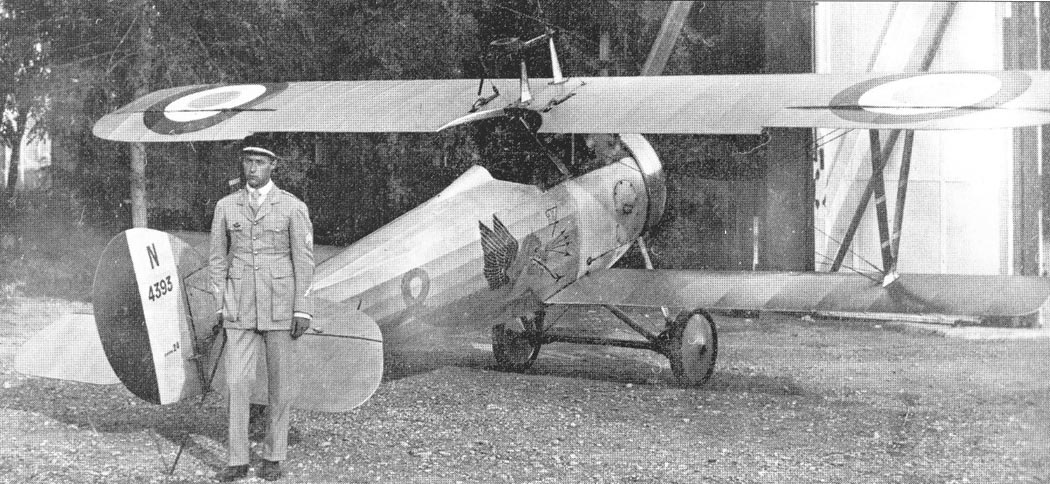

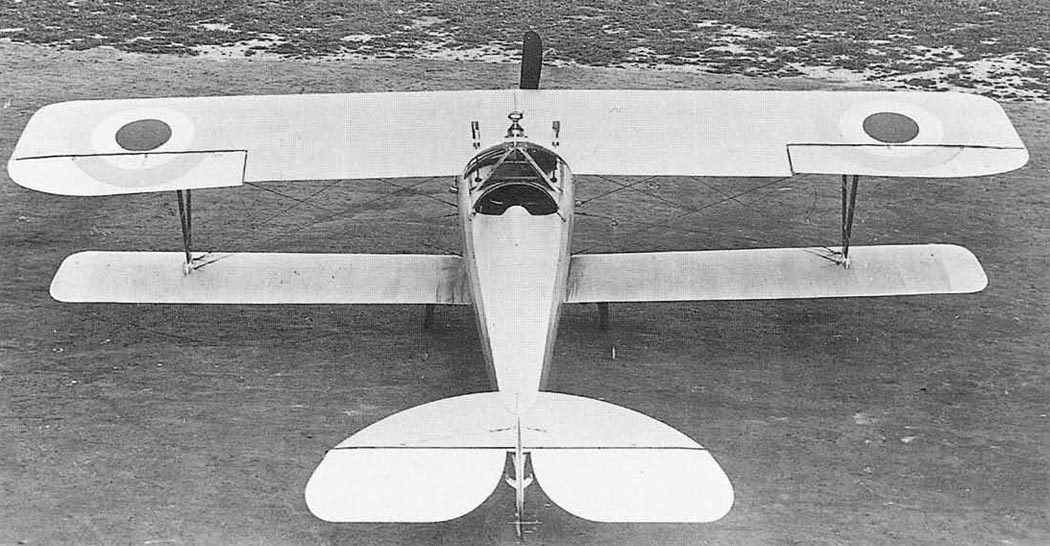

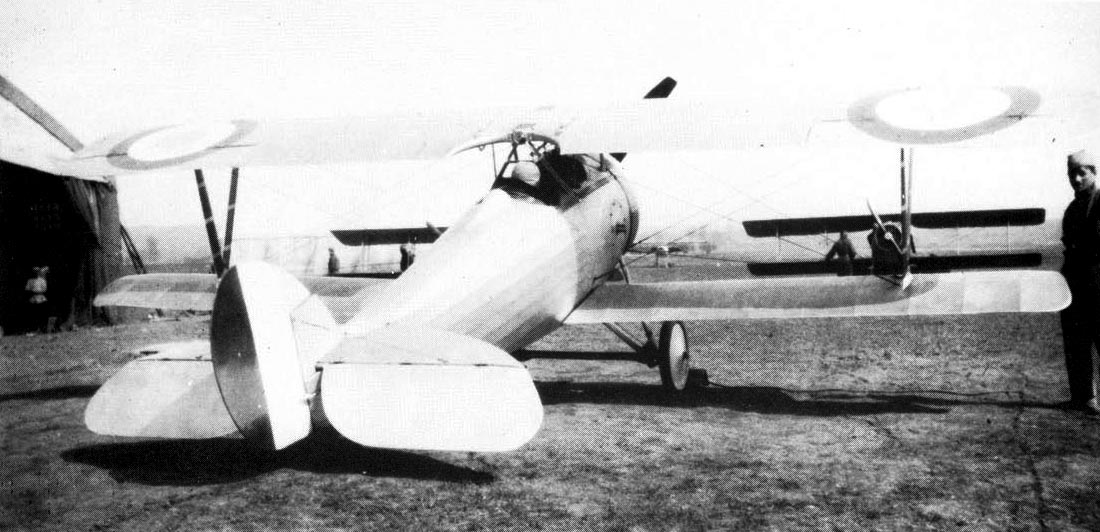

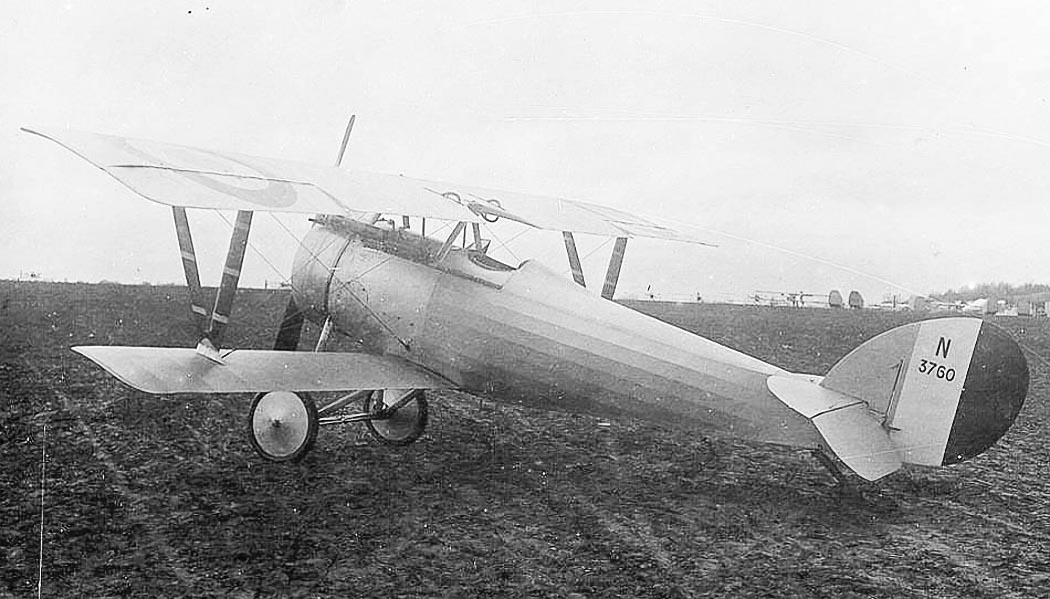

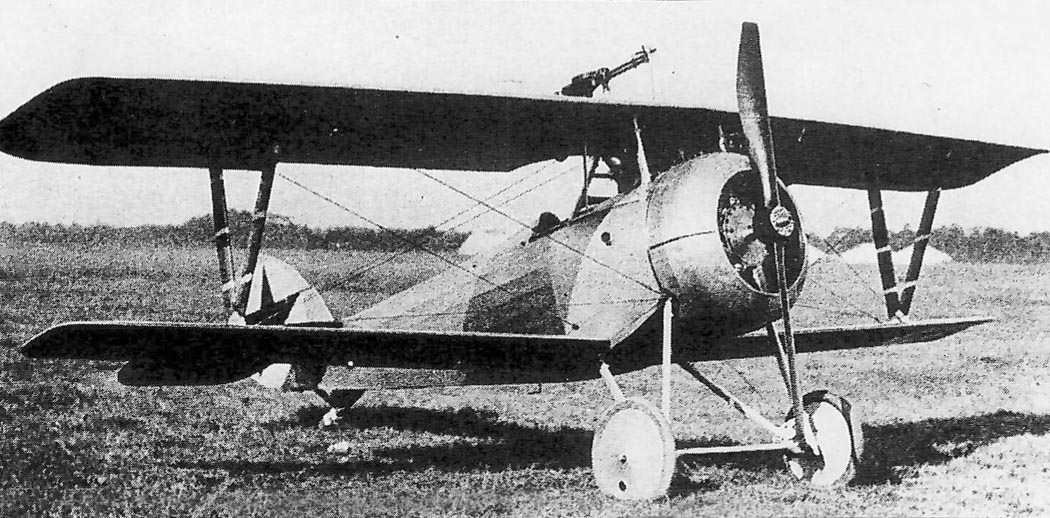

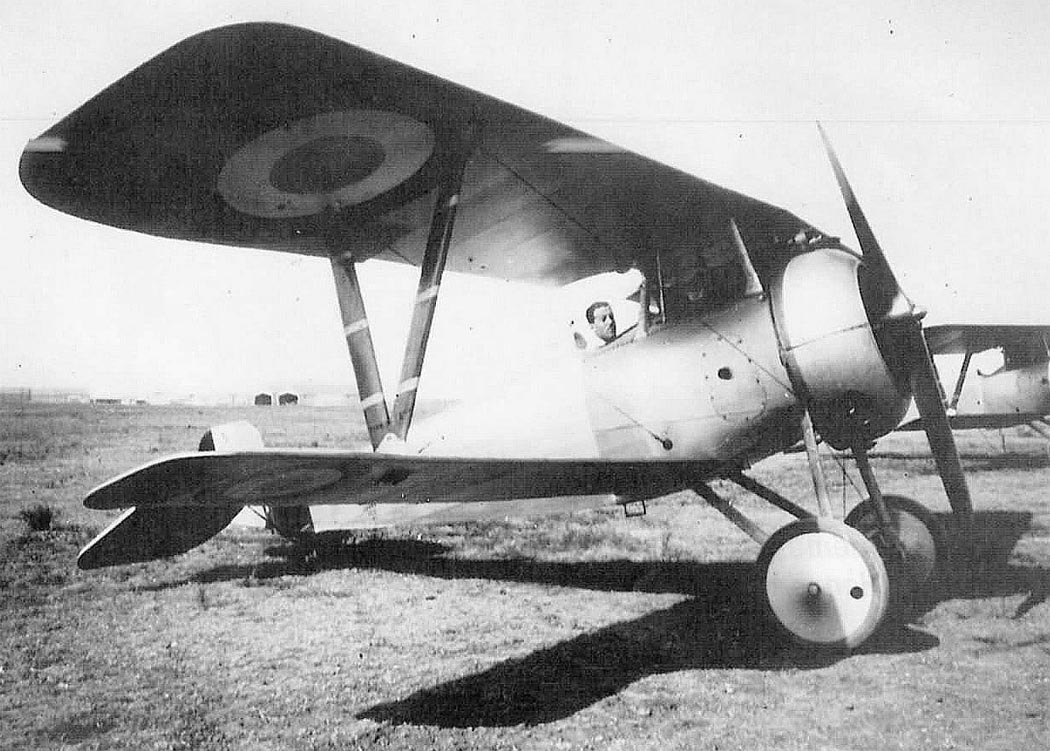

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

Nieuport 24

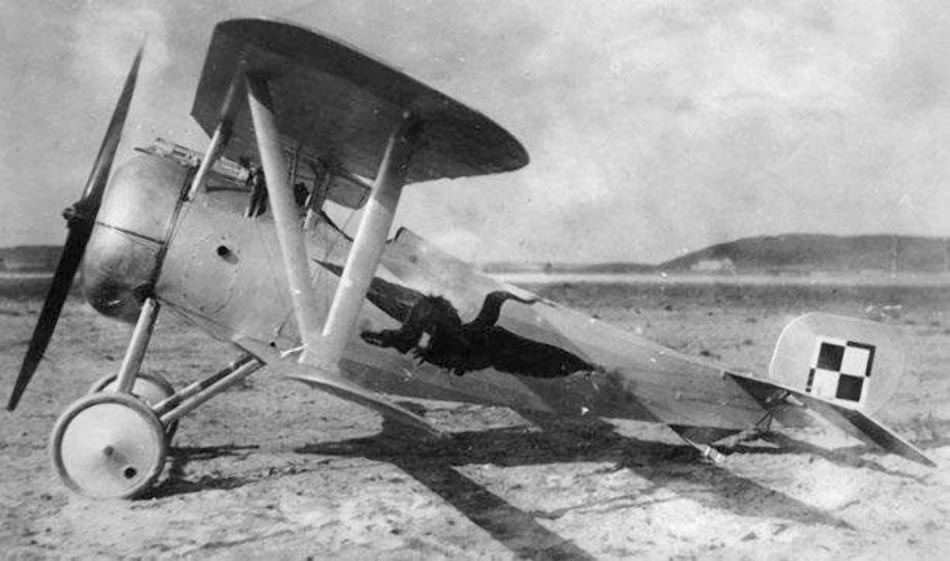

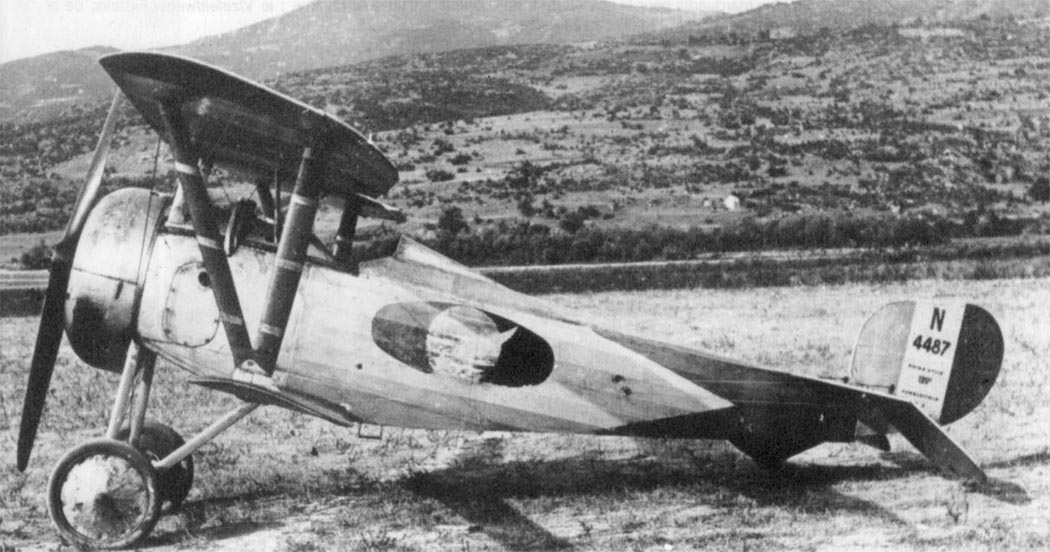

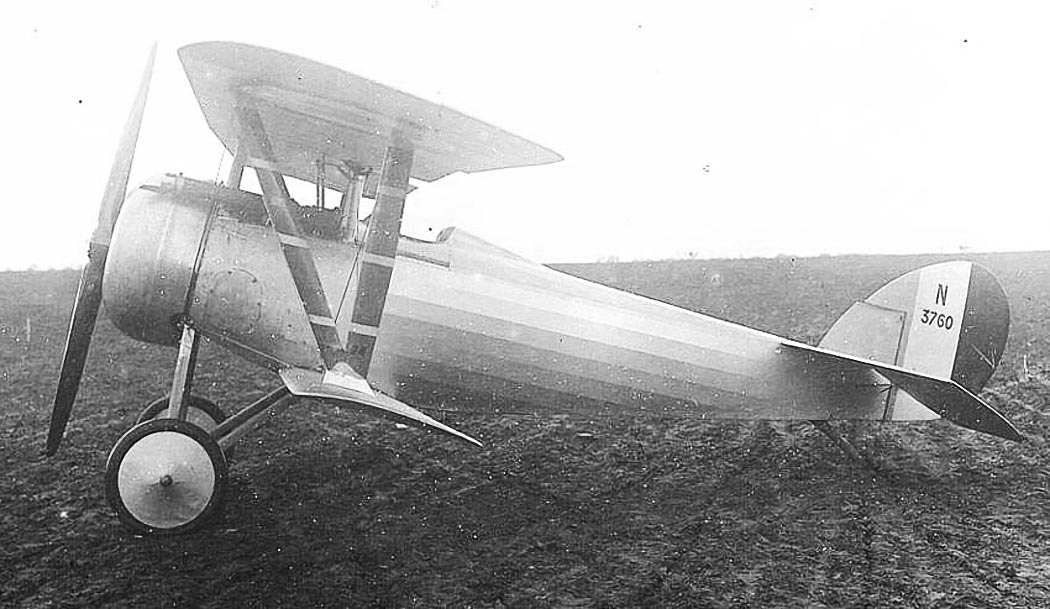

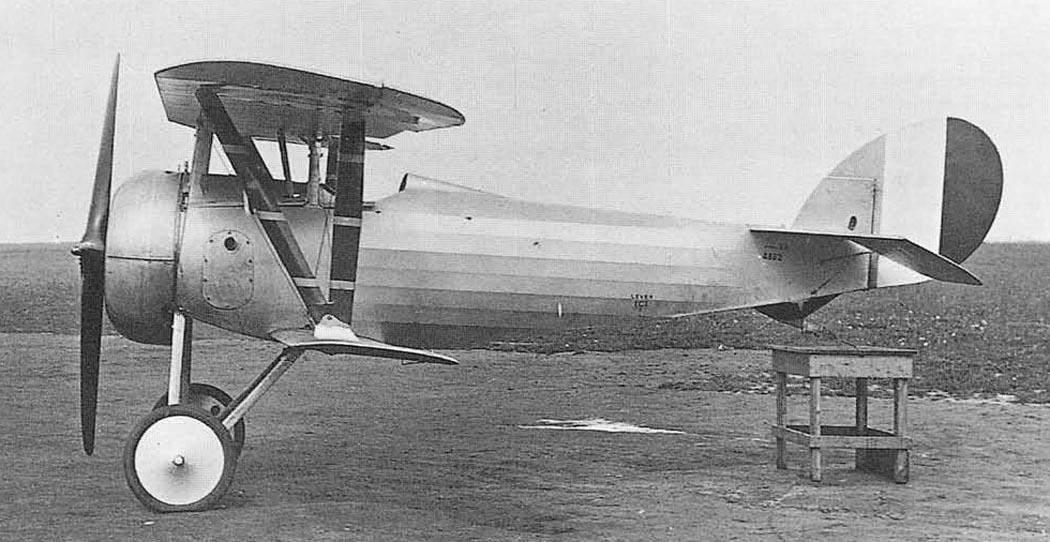

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

Nieuport 24bis

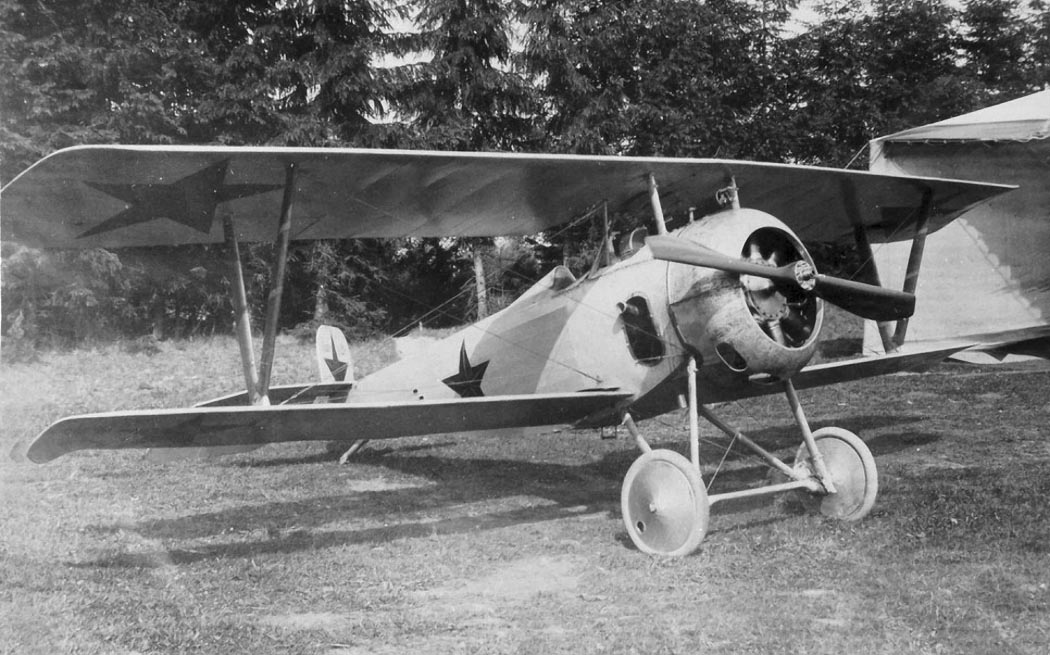

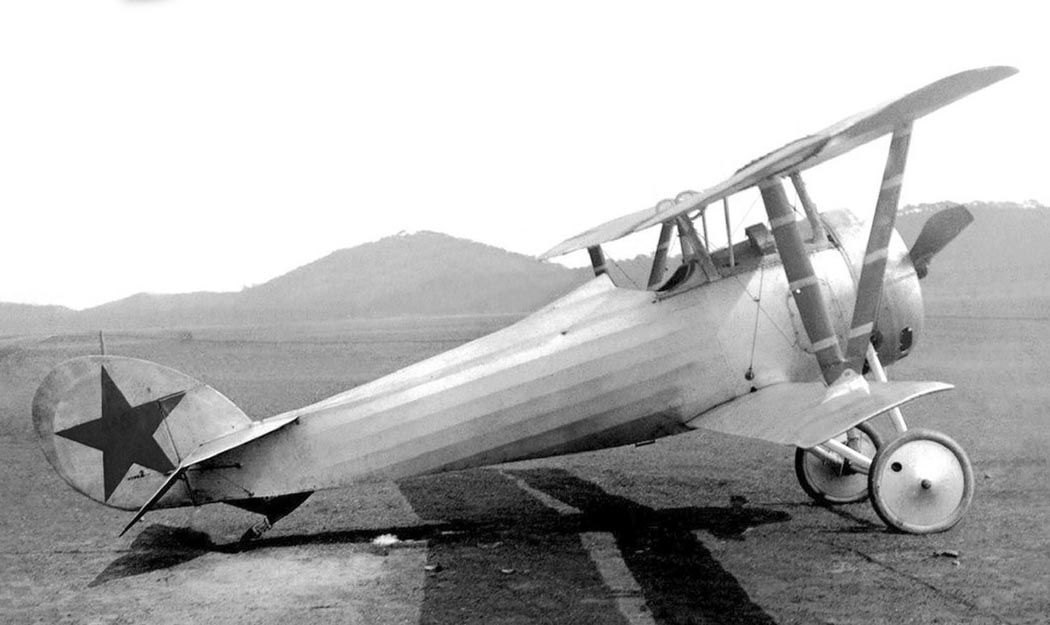

Nieuport 24bis ВВС РККА

Nieuport 24bis ВВС РККА

Nieuport 24bis ВВС РККА

Nieuport 24bis

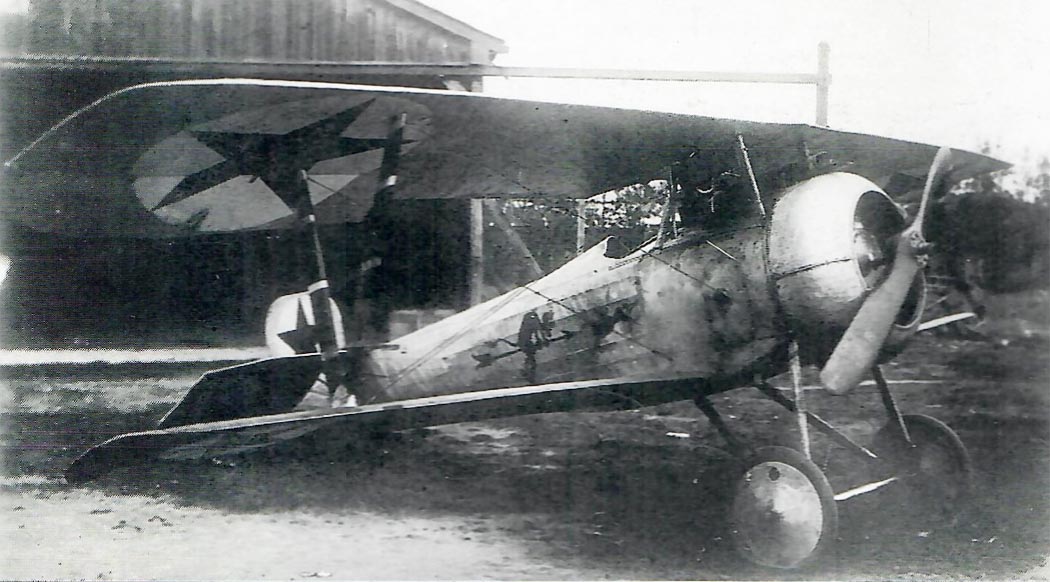

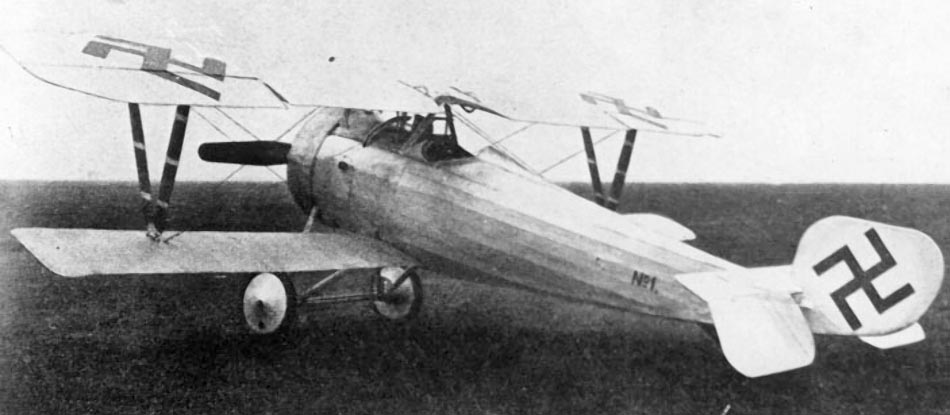

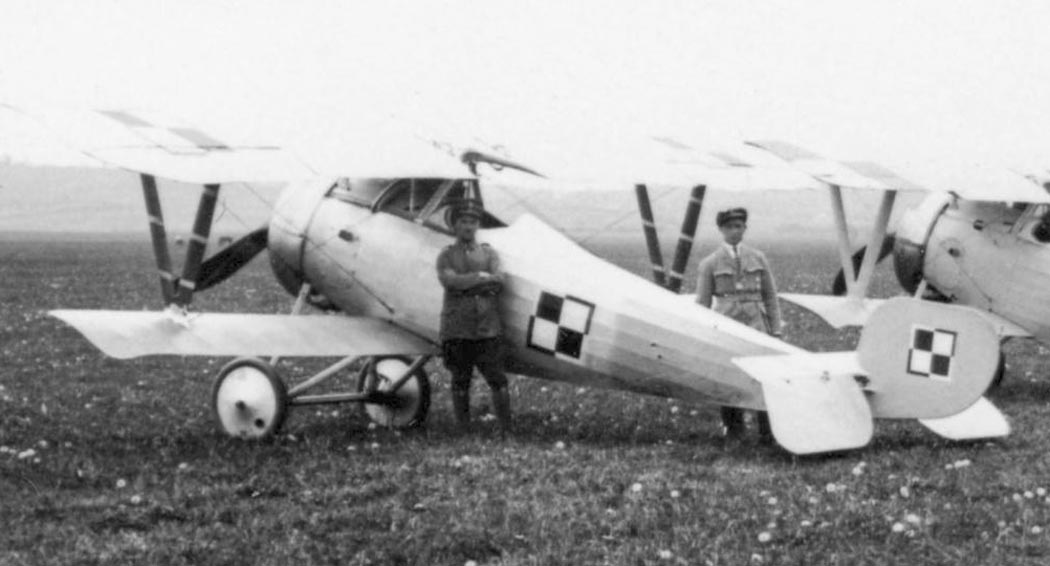

Латвийский Nieuport 24bis

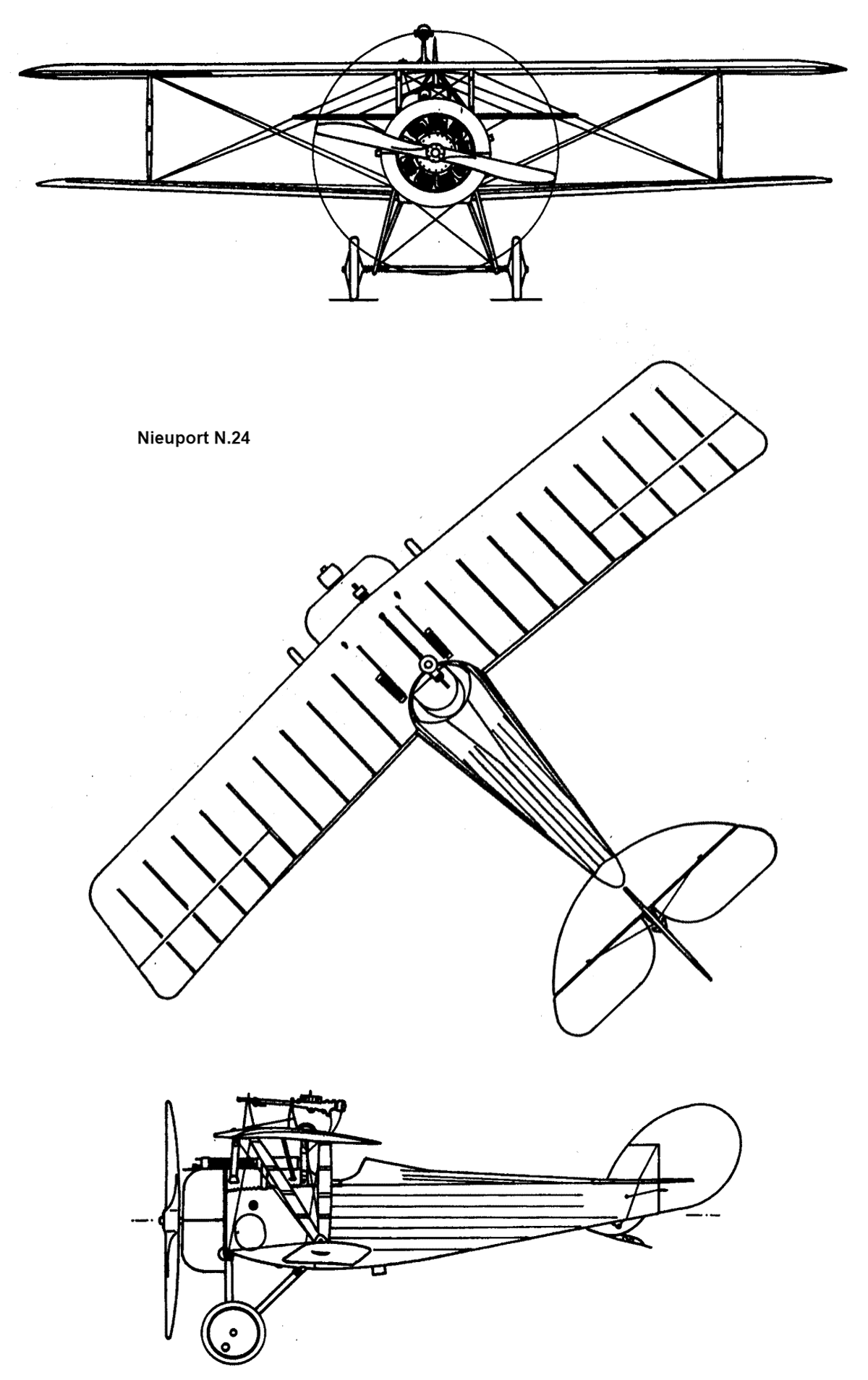

Схемы:

Nieuport 24

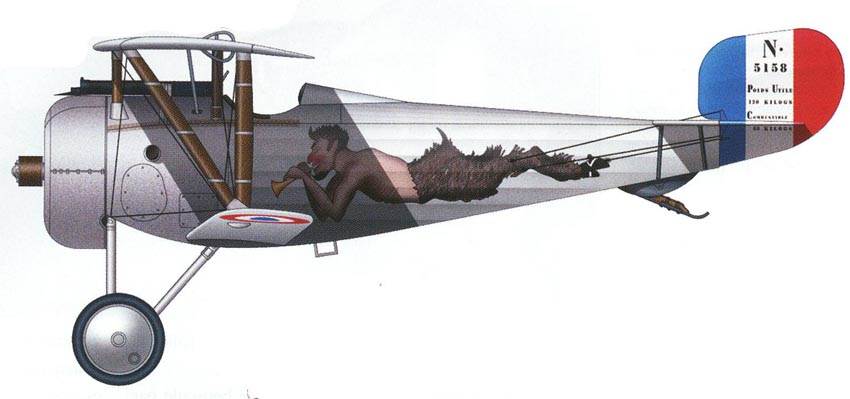

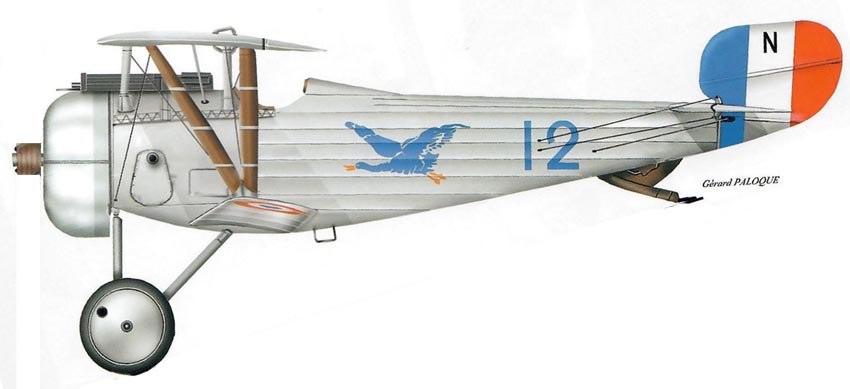

Варианты окраски:

Nieuport 24bis

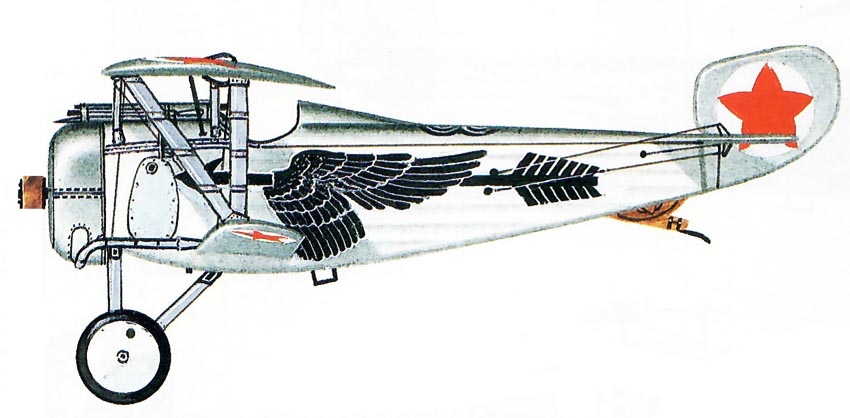

Nieuport 24bis ВВС РККА

Nakajima Ко-3 (Nieuport 24)

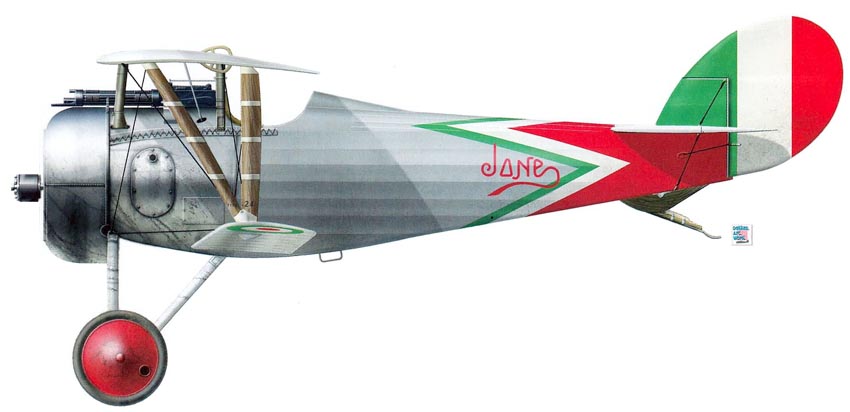

Итальянский Nieuport 24

Nieuport 24
