   Ar.64

Разработчик: Arado
Страна: Германия
Первый полет: 1930
Тип: Палубный истребитель
  ЛТХ     Доп. информация



Ar.64 - палубный одноместный истребитель-биплан, разработанный немецкой фирмой Arado. Истребители SD II и SD III, спроектированные инженером Вальтером Ретхелем, стали основой для самолета Ar 64, изначально предназначавшегося для замены истребителей Fokker D XIII. Самолет имел традиционную для тех лет смешанную конструкцию: сварной из стальных труб и обтянутый полотном фюзеляж и деревянные крылья. Опытный образец 1930 года выпуска Ar.64a был оснащен звездообразным двигателем Jupiter VI мощностью 530 л.с., построенным по лицензии фирмой  Siemens, и четырехлопастным деревянным воздушным винтом.

Самолет Ar.64c имел некоторые конструктивные изменения, а на первоначальном серийном варианте самолета - Ar.64d - было установлено усовершенствованное шасси и увеличенный руль направления. Окончательной версией этой машины стал Ar.64e, похожий на Ar.64d за исключением двухлопастного винта и вооружения как на ранних моделях - двух пулеметов калибра 7,92 мм. Около 20 самолетов Ar 64 использовались для обучения пилотов в летных школах Германии.













 ЛТХ:
Модификация   Ar.64e
Размах крыла, м   9.90
Длина, м   7.82
Высота, м   2.85
Площадь крыла, м2   24.60
Масса, кг
  пустого самолета   1245
  взлетная   1670
Тип двигателя   1 ПД Siemens Jupiter VI
Мощность, л.с.   1 х 530
Максимальная скорость , км/ч   250
Крейсерская скорость , км/ч   215
Практическая дальность, км
Практический потолок, м   5400
Экипаж, чел   1
Вооружение:   два 7.92-мм пулемета МG-17 с 500 патронами на ствол


 Доп. информация :


  Фотографии:

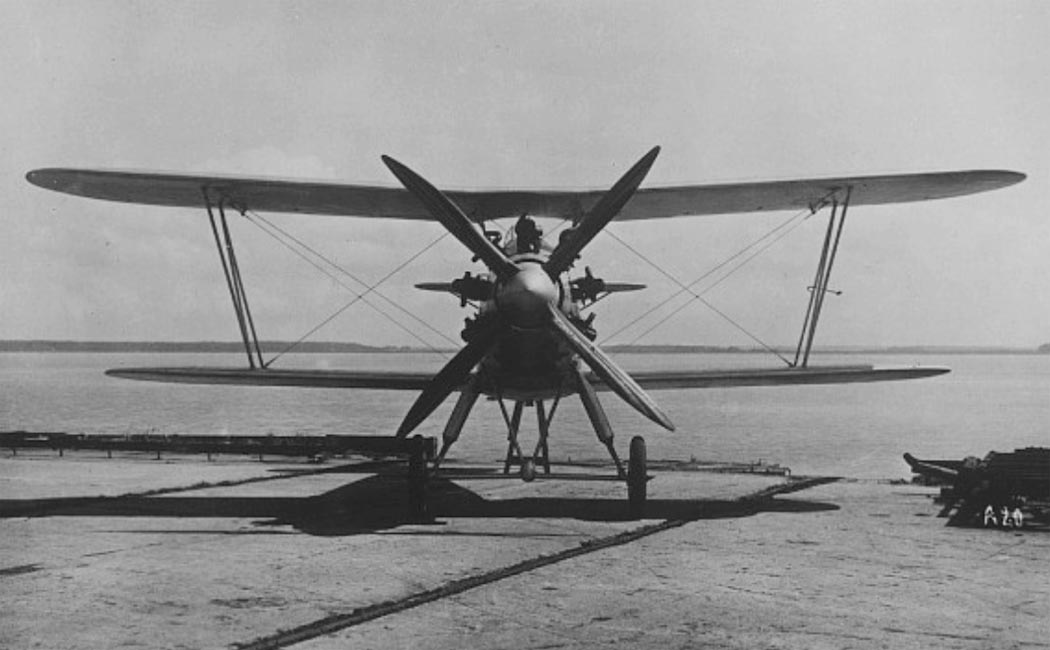

 Ar.64a

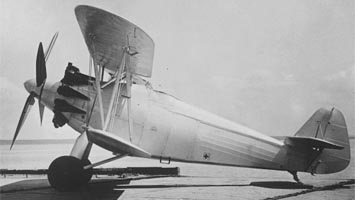

 Ar.64b

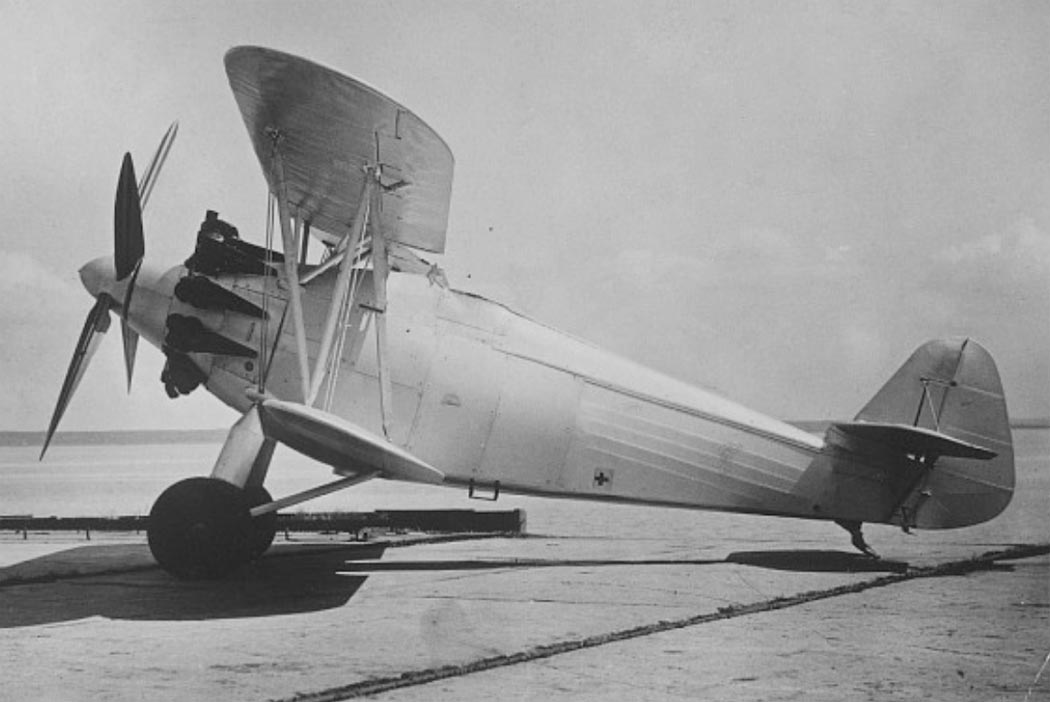

 Ar.64c

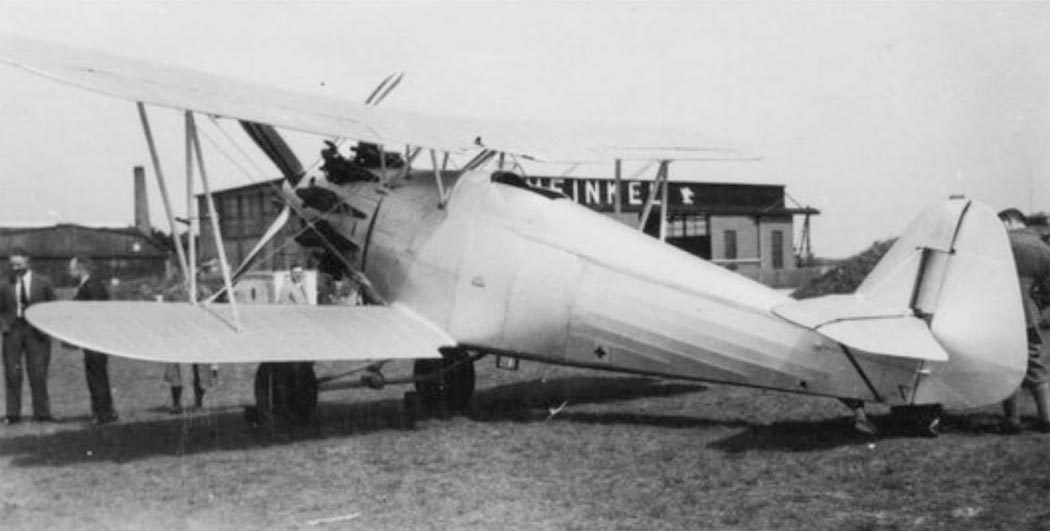

 Ar.64c

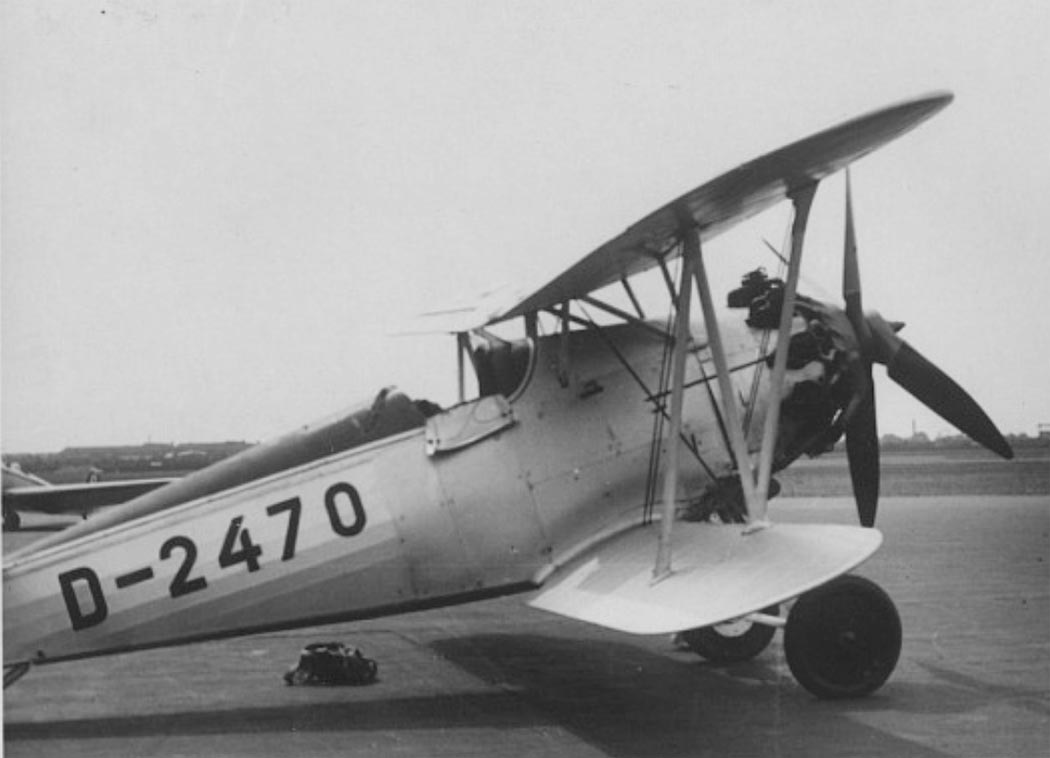

 Ar.64d

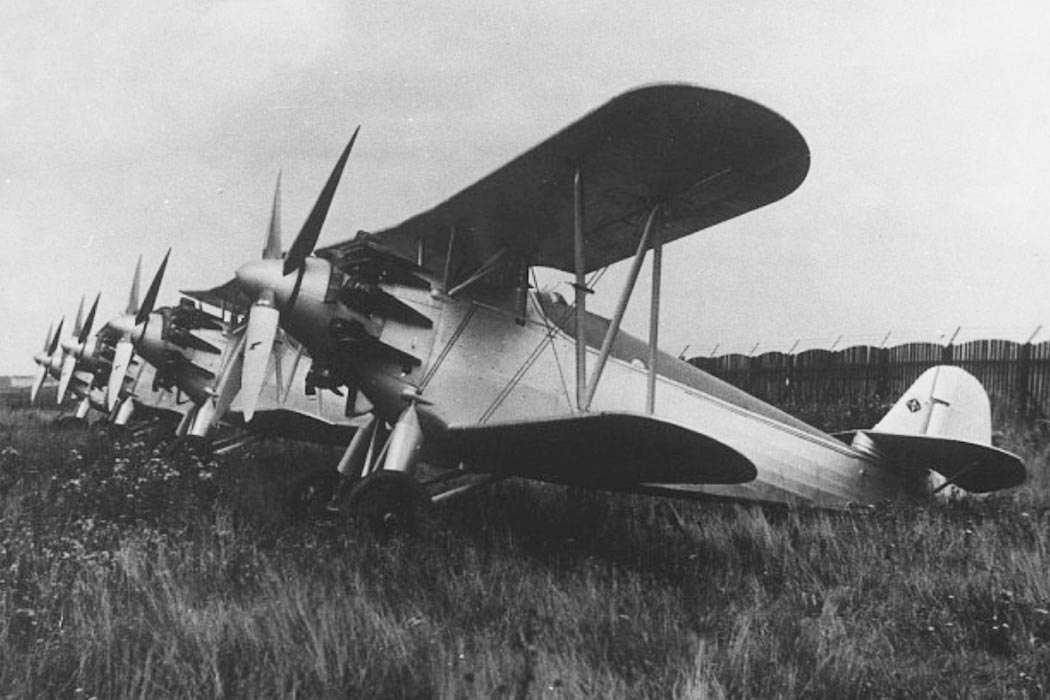

 Группа Ar.64e на аэродроме

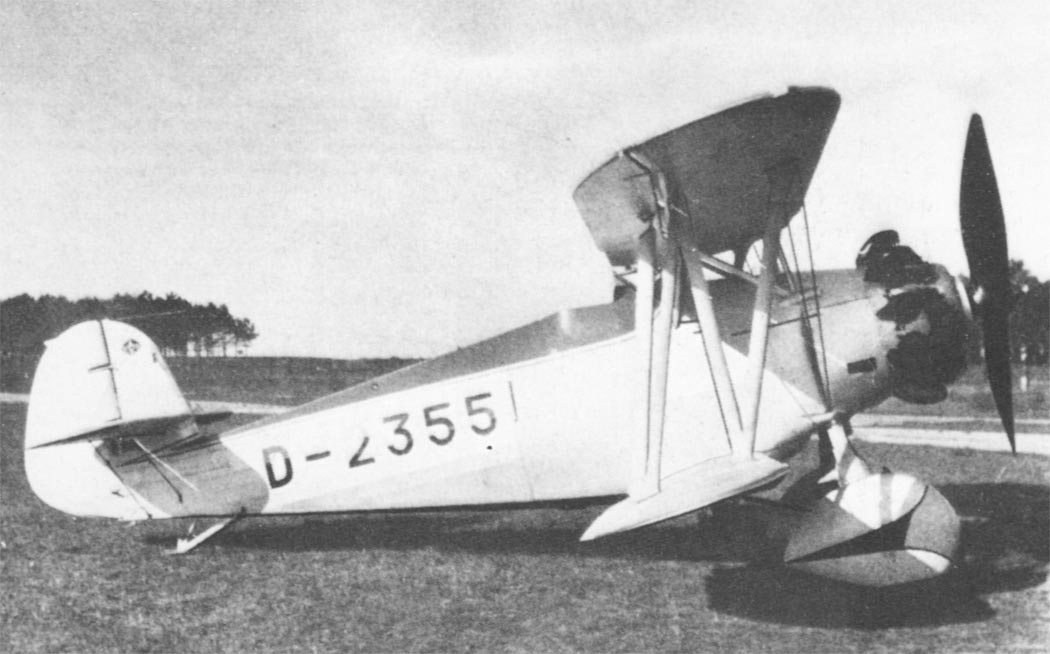

 Ar.64e







Список источников:

Ульям Грин. Крылья Люфтваффе (боевые самолеты третьего рейха)
Aviatic Verlag. Jorg Armin Kranzhoff. Arado Geschichte eines Flugzeugwerks
Bernard & Graefe. Heinz J. Nowarra. Die Deutsche Luftruestung 1933-1945 Vol.1. AEG-Dornier
Manfred Griehl. X-Planes: German Luftwaffe Prototypes 1930-1945
Karl Ries. Deutsche Flugzeugfuhrerschulen und ihre Maschinen 1919-1945
Flugzeug Extra 2006-01. J.A. Kranzhoff. Erste Jagdeinsitzer fur Reichswehr und Lufwaffe
1000aircraftphotos.com. No. 4961. Arado Ar 64 c
