   Fw.190A-5

Разработчик: Focke-Wulf
Страна: Германия
Первый полет: 1943
Тип: Истребитель-бомбардировщик
  ЛТХ     Доп. информация



Самолеты "Фокке-Вульф" хорошо зарекомендовали себя в боях с британскими истребителями и при атаках наземных целей. Но в схватках с американскими тяжелыми бомбардировщиками выявилась недостаточная эффективность их бортового оружия. FW 190А-4, вооруженный четырьмя 20-мм пушками и парой 7,92-мм пулеметов, за трехсекундный промежуток времени мог выпустить 130 снарядов калибра 20 мм (7,92-мм пули были совершенно неэффективны против живучих многомоторных самолетов). Опыт боев показал, что в среднем для поражения четырехмоторного бомбардировщика при атаке с задней полусферы требовалось 20 попаданий 20-мм снарядов, а анализ пленок фотокинопулеметов свидетельствовал, что лишь 2% снарядов из общего числа выпущенных достигали цели. Отсюда следовало, что для поражения тяжелого бомбардировщика истребитель должен был выпустить не менее 1000 снарядов калибра 20 мм! Это число вдвое превосходило боекомплект FW 190А-4. Другими словами, для поражения тяжелого бомбардировщика его должны были атаковать не менее двух истребителей. Перед конструкторами встала задача срочного увеличения огневой мощи "сто девяностого".

В ноябре 1942 г. в серийное производство был передан новый вариант истребителя FW 190А-5, у которого переднюю секцию фюзеляжа удлинили на 150 мм. Это мероприятие существенно улучшило управляемость истребителя. Прототипом для А-5 послужил серьезно доработанный A-3/U1. Помимо уже упоминавшихся четырех заводов к изготовлению FW 190А-5 привлекли предприятие "Фокке-Вульф" в Зорау. В период с ноября 1942 г. по июнь 1943 г. со сборочных линий сошли 1752 истребителя модификации А-5.

FW 190А-5 имел целую гамму заводских доработочных вариантов. В серийное производство передавались:

  • A-5/U2 - ночной истребитель-бомбардировщик с увеличенной дальностью полета. Он имел пламегасители на боковых и нижних патрубках мотора, бомбодержатель ЕТС 250 под фюзеляжем и два держателя фирмы "Мессершмитт" под крылом для подвески 300-литровых бензобаков. Артво-оружение - две пушки MG 151. Впоследствии этот вариант назван G-2/N;

  • A-5/U3 - штурмовик, подобный A-4/U3. Имел три бомбодержателя ЕТС 501 - подфюзеляжный для SC 500 и два подкрыльевых для SC 250, а также дополнительное бронирование. Всасывающие патрубки были оборудованы тропическими фильтрами. Впоследствии назван F-2;

  • A-5/U4 - истребитель-разведчик с двумя аэрофотоаппаратами. Крыльевые пушки MG/FF демонтированы;

  • A-5/U8 - истребитель-бомбардировшик с увеличенной дальностью полета, прототип для серий G-I (с подкрыльевыми держателями бензобаков фирмы "Юнкере") и G-2 (с держателями фирмы "Мессершмитт"). Артвооружение ограничено двумя пушками MG 151 в корневой части крыла;

  • A-5/U17 - бронированный штурмовик, прототип для серии F-3.

Помимо этих машин ряд U-вариантов модификации А-5 использовался для отработки нового состава вооружения:

  • A-5/U9 - с крупнокалиберными пулеметами MG 131 вместо MG 17;

  • A-5/U10 - с пушками MG 151 во внешней части крыла вместо MG/FF;

  • A-5/U11 - с подвесными пушками МК 103 на месте MG/FF;

  • A-5/U12 - с двумя подвесными контейнерами с парой пушек MG 151 в каждом вместо MG/FF;

  • A-5/U13 - с электрическим бомбосбрасывателем, позволяющим применять бомбы по одной или серийно, а не залпом, как практиковалось ранее;

  • A-5/U16 - самолет, аналогичный A-5/U11, но во внешней части крыла установлены пушки МК 108.

Варианты U14 и U15 представляли собой истребители-торпедоносцы. После того как испытания закончились с неудовлетворительным результатом, UI5 был использован для опытов, связанных с боевым применением планирующей бомбы BV 246.

Полевые доработочные комплекты R1 и R6 для FW 190А-5 не отличались от применявшихся для А-4, однако на одном из A-5/R6 прошли испытания реактивные снаряды Wfr.Gr.28 калибра 280 мм. В ходе выполненных пусков в исследовательском центре Люфтваффе Тарневиц обнаружилось слишком большое рассеяние, поэтому от широкого применения таких крупнокалиберных реактивных снарядов отказались.

Реактивные 210-мм снаряды были впервые применены на истребителях FW 190A-4/R6 и FW 190A-5/R6 летом 1943 г. Опыт сочли успешным, хотя количество пораженных снарядами самолётов противника оказалось невелико. В горячке боя летчики с трудом определяли дистанцию до противника и выбирали необходимое упреждение. В результате большая часть ракет взрывалась либо с недолетом, либо с перелетом. И все же определенную положительную роль они играли, поскольку "давили" на противника психологически. Известно также об использовании этих реактивных снарядов для обстрела наземных целей на Восточном фронте.

Один из самолетов модификации А-5 продали Японии, и он прошел летные испытания в этой стране. Другой самолет, вероятно, модификации A-5/U3, в июле 1943 г. попал в руки советских специалистов из НИИ ВВС КА. Судя по заводскому номеру (151151), машину изготовил завод "Фокке-Вульф" в Мариенбурге весной 1943 г. Выяснилось, что помимо обычной для FW 190 бронезашиты массой 110 кг машины типы A-5/U3 несли еше 16 дополнительных бронеплит массой около 200 кг. К сожалению, мотор трофея работал неважно и не позволил получить достоверные сведения о летно-технических характеристиках германской новинки.




 ЛТХ:
Модификация   Fw.190a-5
Размах крыла, м   10.50
Длина, м   9.10
Высота, м   3.95
Площадь крыла, м2   17.70
Масса, кг
  пустого самолета   3080
  нормальная взлетная   4765
Тип двигателя   1 ПД ВМW-801D-2
Мощность, л.с.
  взлетная   1 х 1730
  в полете   1 х 1440
Максимальная скорость , км/ч
  на высоте   625
  у земли   500
Крейсерская скорость , км/ч   525
Практическая дальность, км
  без ПТБ   800
  с ПТБ   1500
Максимальная скороподъемность, м/мин   846
Практический потолок, м   10200
Экипаж, чел   1
Вооружение:   две 20-мм пушки МG-151 в корне крыла с 200 снарядами
  2х 250-кг бомбы


 Доп. информация :


  Чертеж "Focke-Wulf Fw.190a (1)"
  Чертеж "Focke-Wulf Fw.190a (2)"
  Чертеж "Focke-Wulf Fw.190a-5/9"
  Чертеж "Focke-Wulf Fw.190"
  РЛЭ "Focke-Wulf Fw-190A-5/6"
  Фотографии:

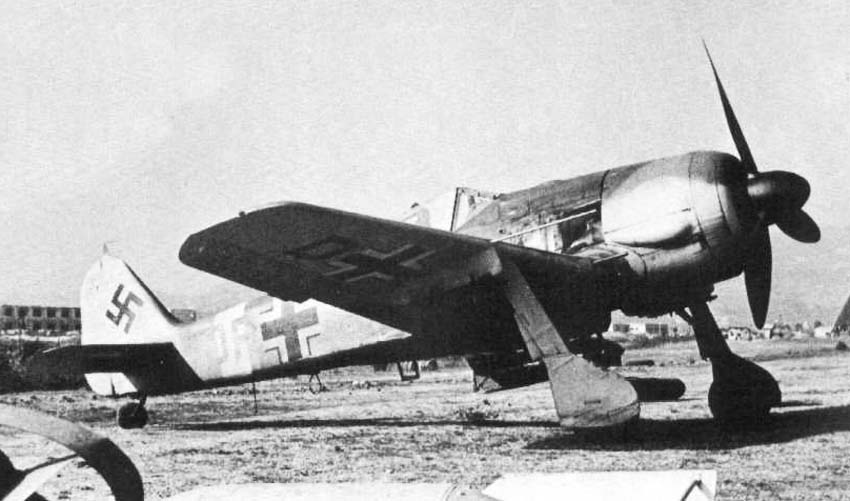

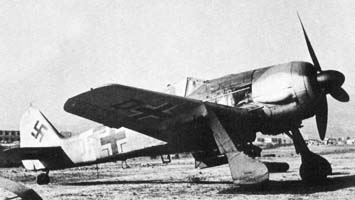

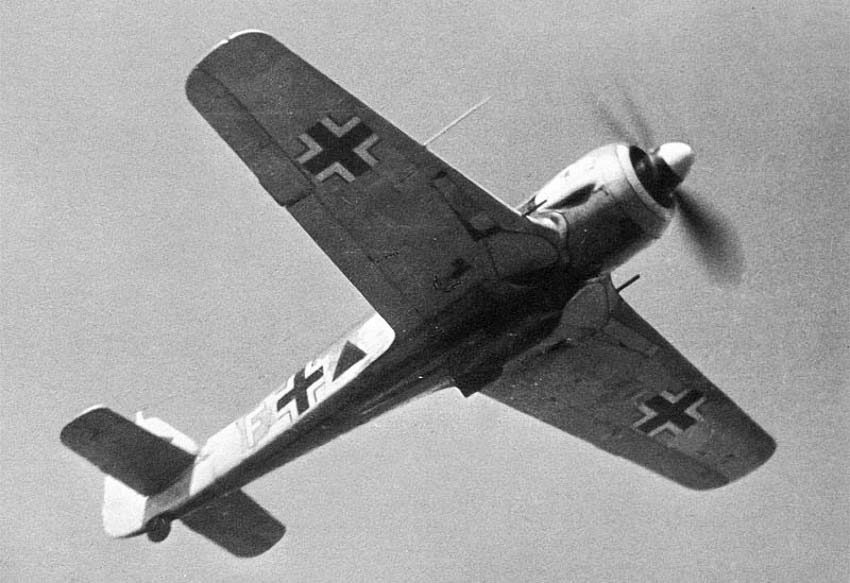

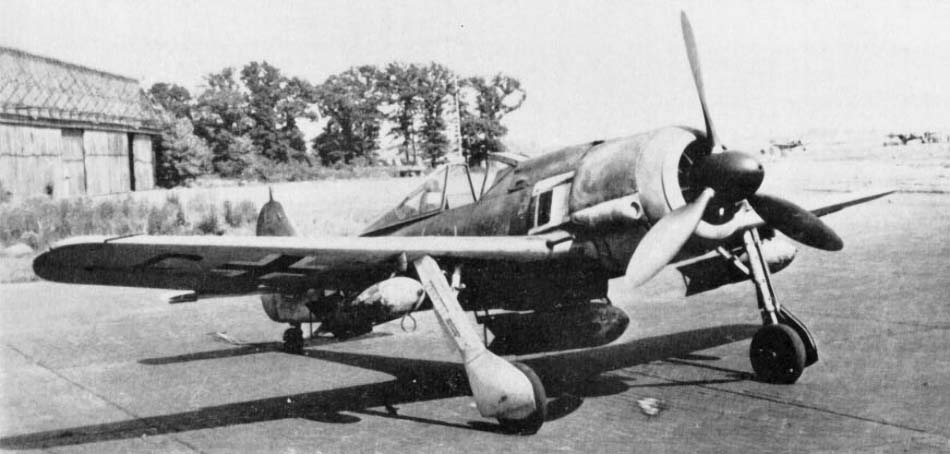

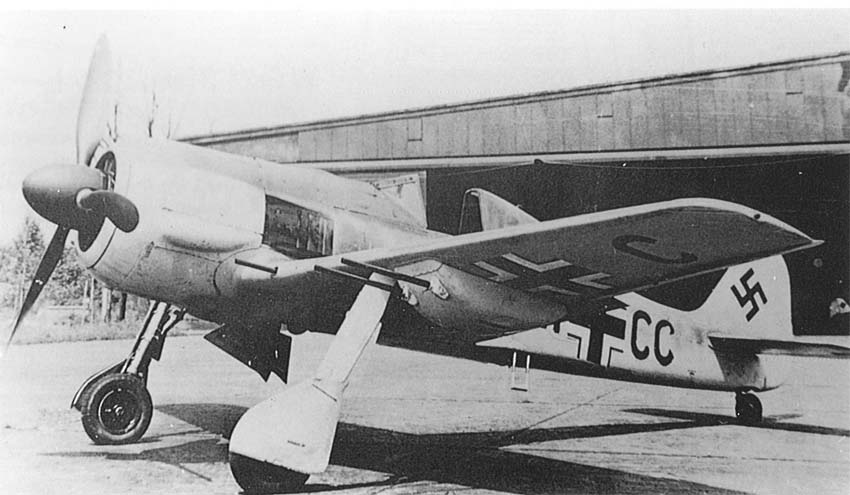

 Fw.190A-5
 Fw.190A-5
 Fw.190A-5
 Fw.190A-5

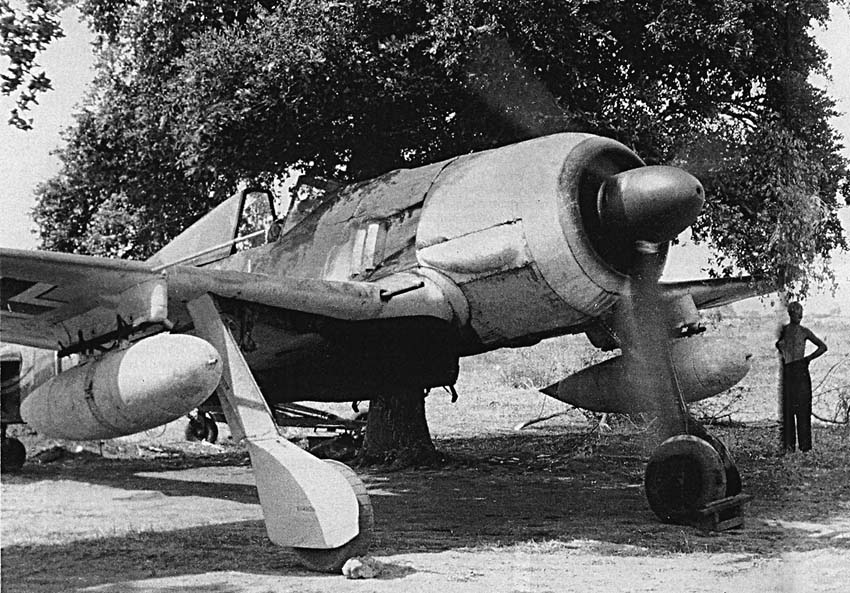

 Fw.190A-5/U2
 Fw.190A-5/U3
 Fw.190A/U3

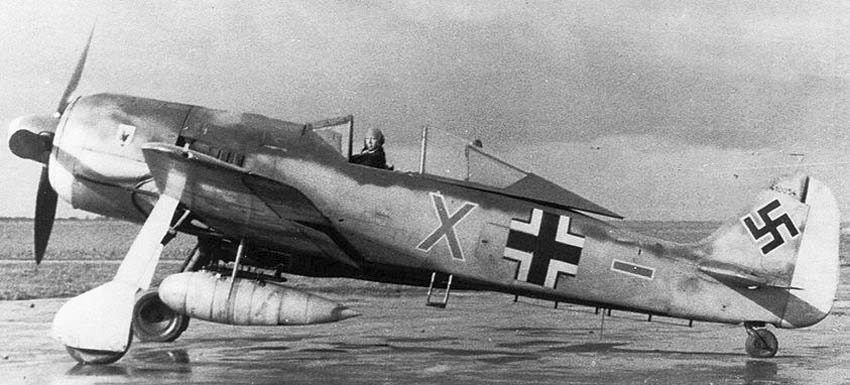

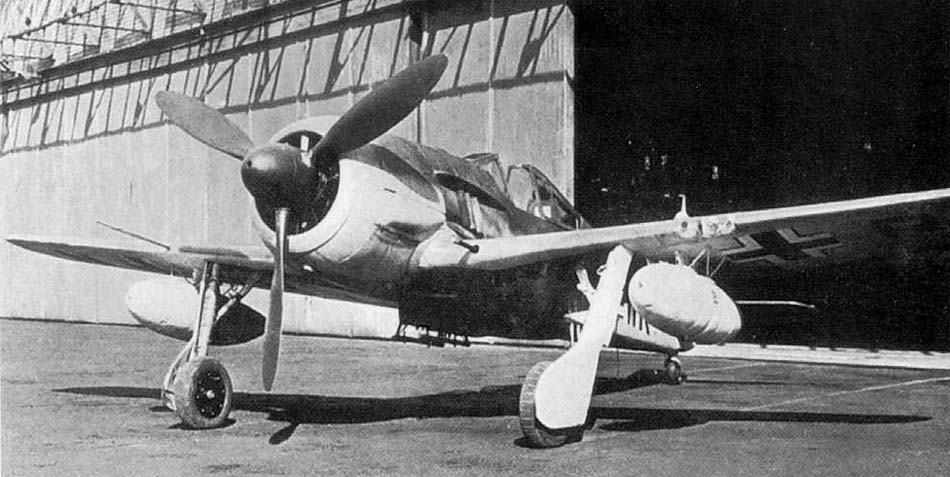

 Fw.190A-5/U8

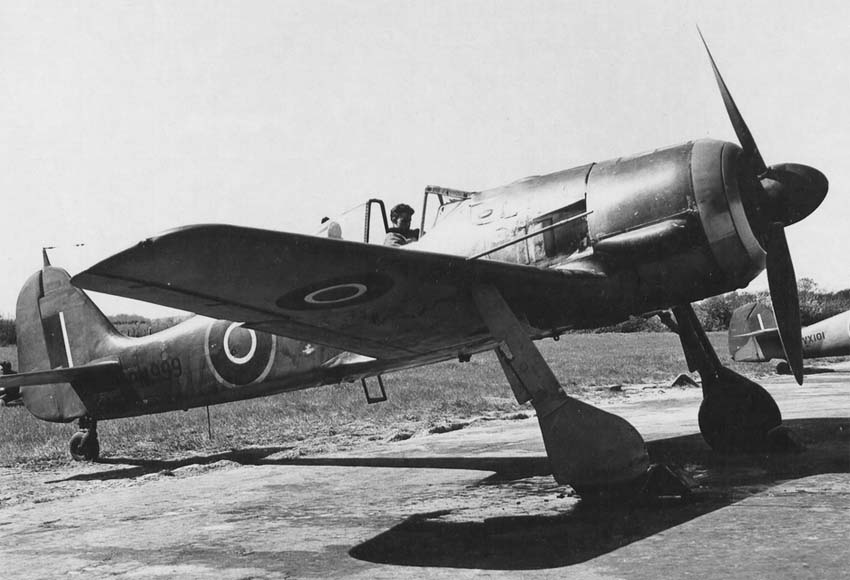

 Fw.190A/U8 испытывавшийся в RAF

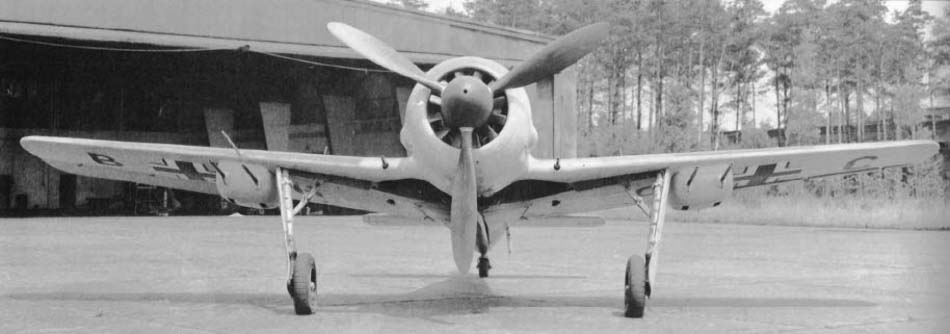

 Fw.190A-5/U11

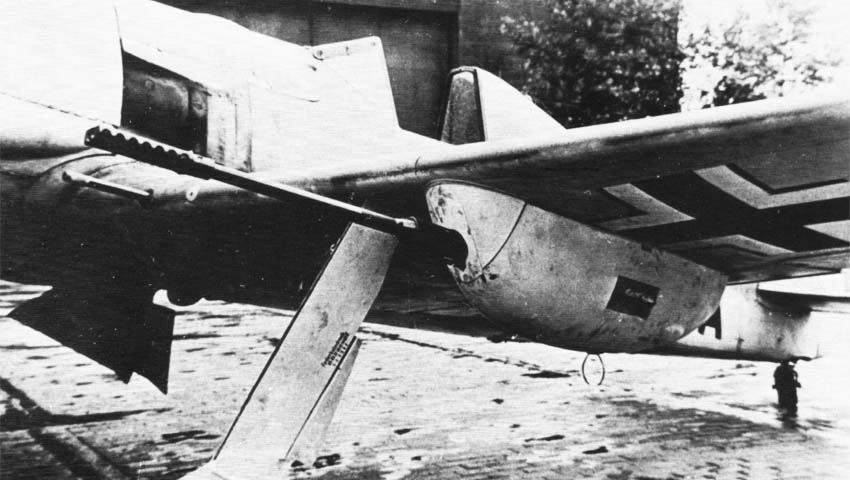

 30-мм пушка MK103 под крылом Fw.190A-5/U11

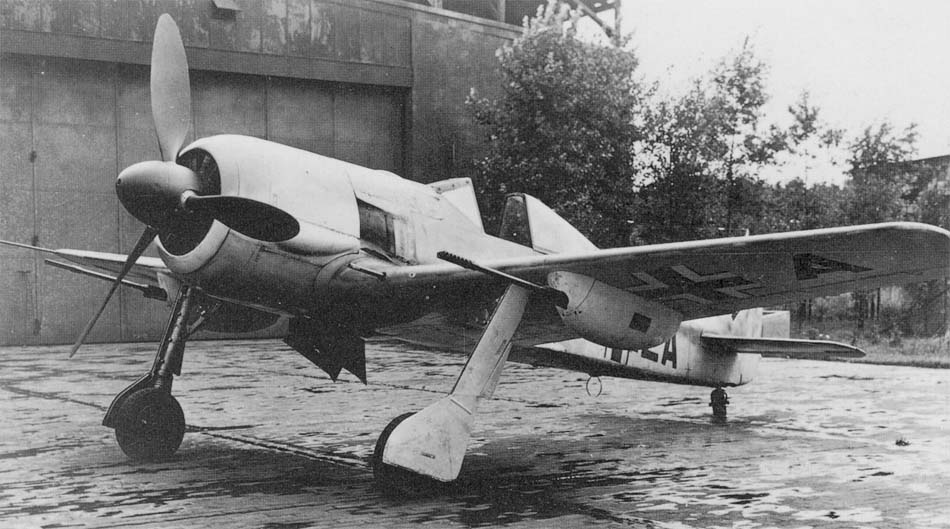

 Fw.190A-5/U12
 Fw.190A-5/U12 с подкрыльевым контейнером WB151/20

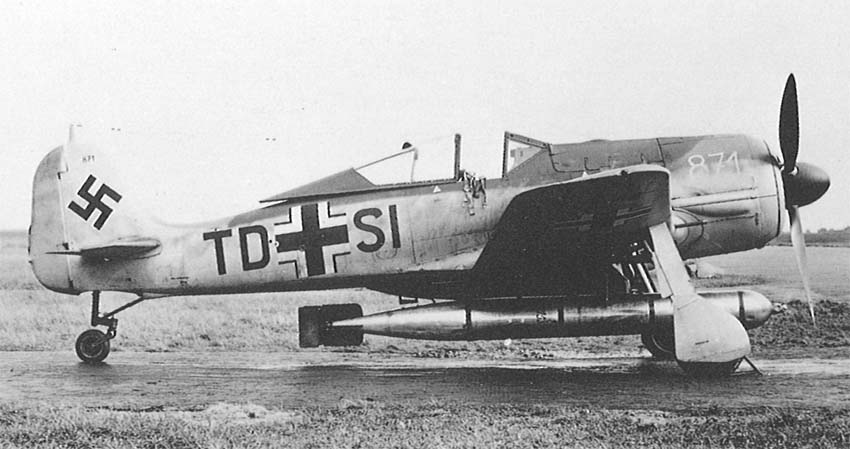

 Fw.190A-5/U14 с торпедой LTF5b

  Схемы:

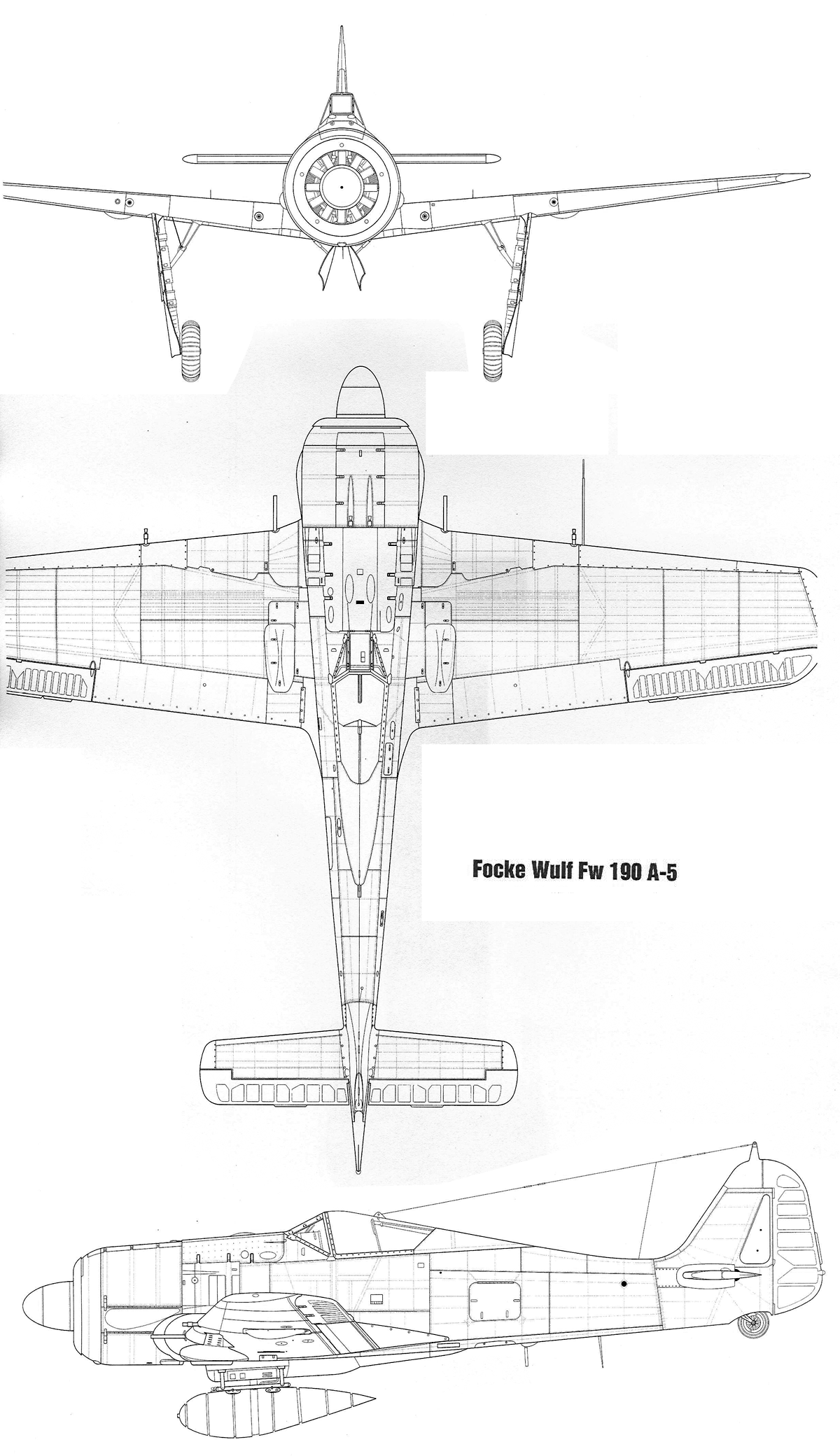

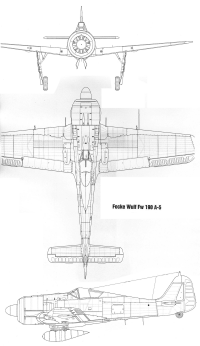

 Fw.190A-5

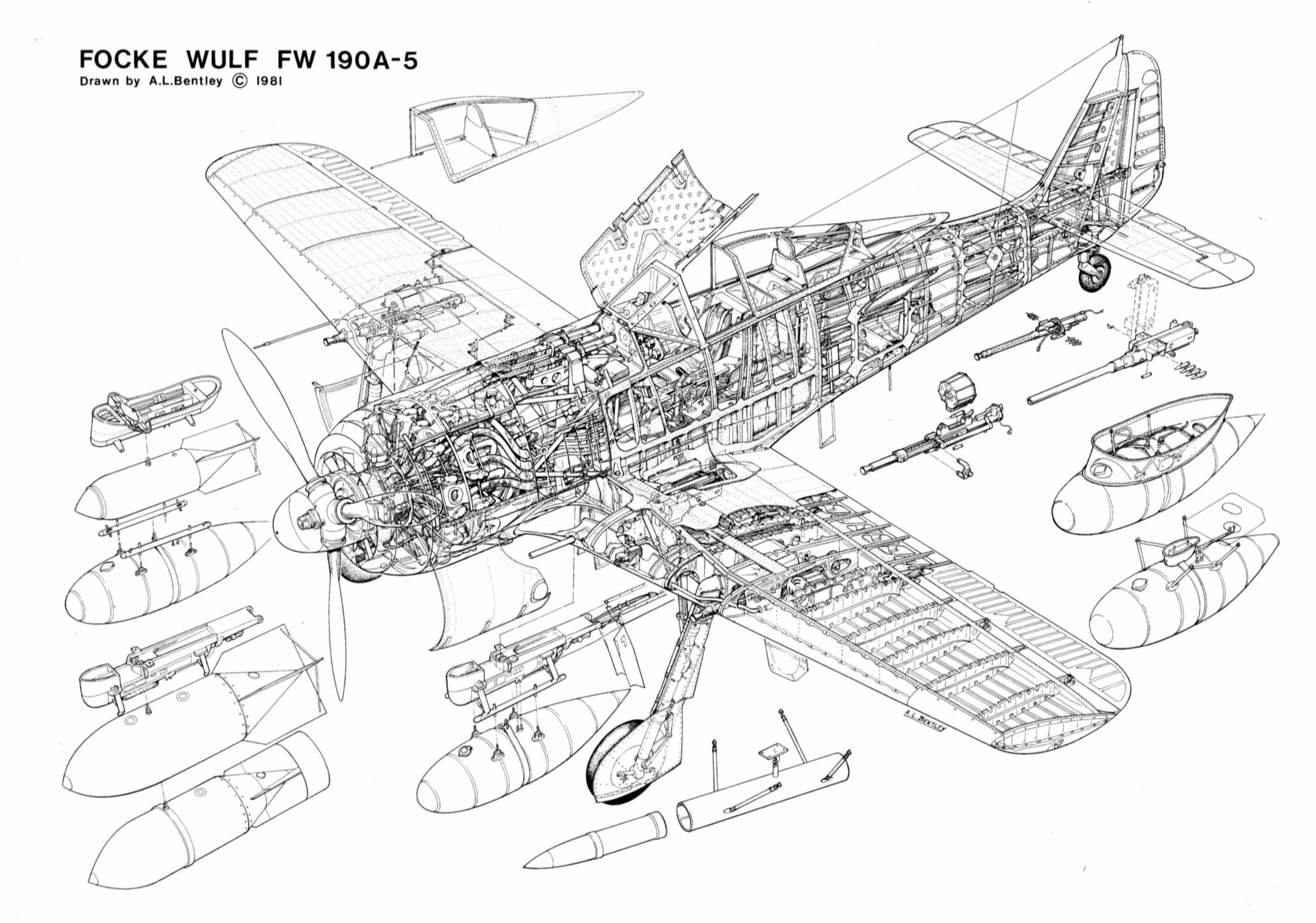

 Компоновочная схема Fw.190A-5

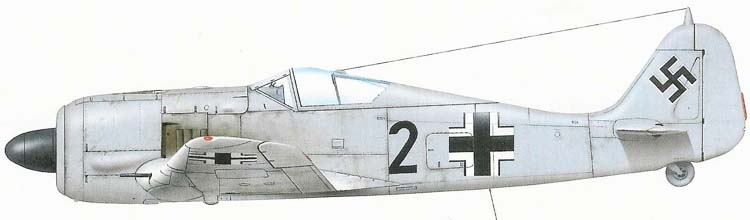

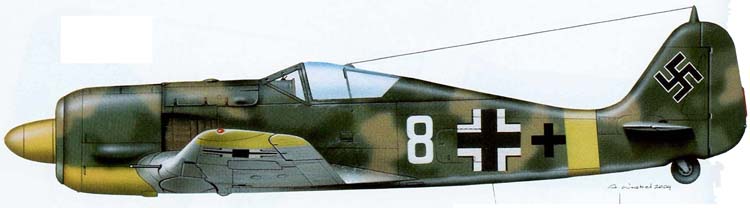

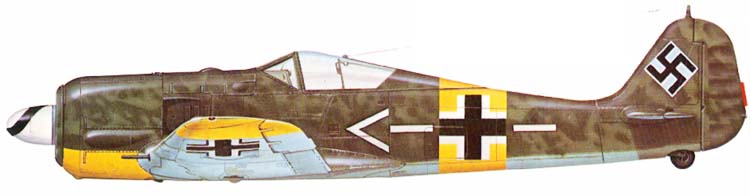

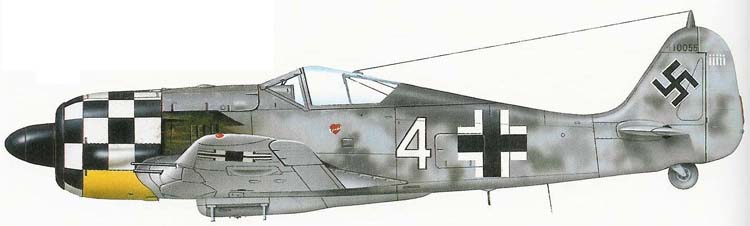

  Варианты окраски:

 Fw.190A-5   2./JG 2
 Fw.190A-5  IV./JG 51
 Fw.190A-5  1./JG 1
 Fw.190A-5   JG 51
 Fw.190A-5  II./JG 54







Список источников:

Эксмо. Александр Медведь, Дмитрий Хазанов. "Фокке-Вульф" FW 190
Ульям Грин. Крылья Люфтваффе (боевые самолеты третьего рейха)
Авиация и Космонавтика. Иван Кудишин. Истребитель Фокке-Вульф FW-190
Крылья Родины. Юрий Борисов. Fw.190 и его модификации
Крылья Родины. Самый опасный враг
"Война в воздухе" № 80,81. Focke-Wulf Fw 190 A/F/G
Fw.190A Aircraft Profile 3. Martin C. Windrow. Focke-Wulf Fw 190A (Перевод А. Плахова, редакция В.Моисеева)
Edward Shacklady. Butcher Bird. The Focke-Wulf Fw 190
Squadron/Signal. Brian Filley. FW 190A, F, and G in action
Kagego. Krzysztof Janowicz. Focke Wulf FW 190
Osprey. Malcolm V. Lowe. Focke-Wulf Fw 190
Waffen Arsenal. Focke-Wulf Fw 190
Luftfahrtverlag. Luftwaffe Im Focus
AeroMagazin. Mihai G. Aldea, Carlos Lievens. Focke-Wulf Fw 190
Monografie Lotnicze. Adam Skupiewski. Fw 190 A/F/G
Aero Detail 06. Focke-Wulf Fw190A/F
