   И-16 тип 12

Разработчик: Поликарпов
Страна: СССР
Первый полет: 1936
Тип: Фронтовой истребитель
  ЛТХ     Доп. информация



Первым же серийным самолетом, последовавшим за стандартным И-16 тип 5, стал пушечный вариант истребителя. В апреле 1936 года Поликарпов предложил проект И-16, вооруженного пушками в дополнение к имеющимся пулеметам. Этот проект, получивший обозначение ЦКБ-12П (пушечный) явился последним осуществленным на базе завода No.39 и, соответственно, последним, имеющим обозначение ЦКБ.

ЦКБ-12П или И-16П был оснащен двумя пушками ШВАК и двумя пулеметами ШКАС. Размешались они в крыле таким образом, чтобы стрельба велась за пределами диска вращающегося винта. Пушки ставились в центроплане, на месте ранее устанавливаемых ШКАСов. А сами ШКАСы перекочевали в отъемную часть крыла. Патронная лента питания пулеметов проходила через всю длину отъемной консоли. Укладка патронной ленты осуществлялась через люк в верхней поверхности законцовки крыла.

Испытания И-16П проходили с июля по сентябрь 1936 года. Уже в следующем 1937 году эта модификация под обозначением тип 12 стала выпускаться серийно на заводе No.21. Впоследствии, когда появился тип 10 с форсированным двигателем М-25В и синхронными пулеметами ШКАС в фюзеляже, переставлено было оружие и в пушечной машине. С двигателем М-25В, с фюзеляжными пулеметами как у типа 10, этот И-16 получил обозначение тип 17. Оба типа самолетов выпускались в течение 1938 года{2} и испытания проходили в боевых условиях в Испании.

Государственные испытания обе машины проходили в феврале 1939 года, на аэродроме НИИ ВВС в Шелково. Особенностью этих испытаний явилось то, что самолеты были оборудованы убирающимися лыжами типа Р-39. Вообще, российские климатические условия, отличающиеся длинной зимой и обилием снега, с самого зарождения авиации подразумевали постановку лыж на самолеты. С ростом полетных скоростей и появлений убирающегося шасси, проблема усложнилась, так как убирать громоздкие лыжи было значительно сложнее, чем колеса. На И-16 такая работа началась еще зимой 1935-1936 годов.








 ЛТХ:
Модификация   И-16 тип 12
Размах крыла, м   9.00
Длина, м   5.99
Высота, м   3.25
Площадь крыла, м2   14.54
Масса, кг
  пустого   1160
  взлетная   1718
Тип двигателя   1 ПД М-25А
Мощность, л.с.   1 х 730
Максимальная скорость , км/ч
  у земли   393
  на высоте   431
Практическая дальность, км   520
Cкороподъемность, м/мин   688
Практический потолок, м   8240
Экипаж, чел   1
Вооружение:   два 7.62-мм пулемета ШКАС и
  две 20-мм пушки ШВАК


 Доп. информация :


  Чертеж "Поликарпов И-16"
  Фотографии:

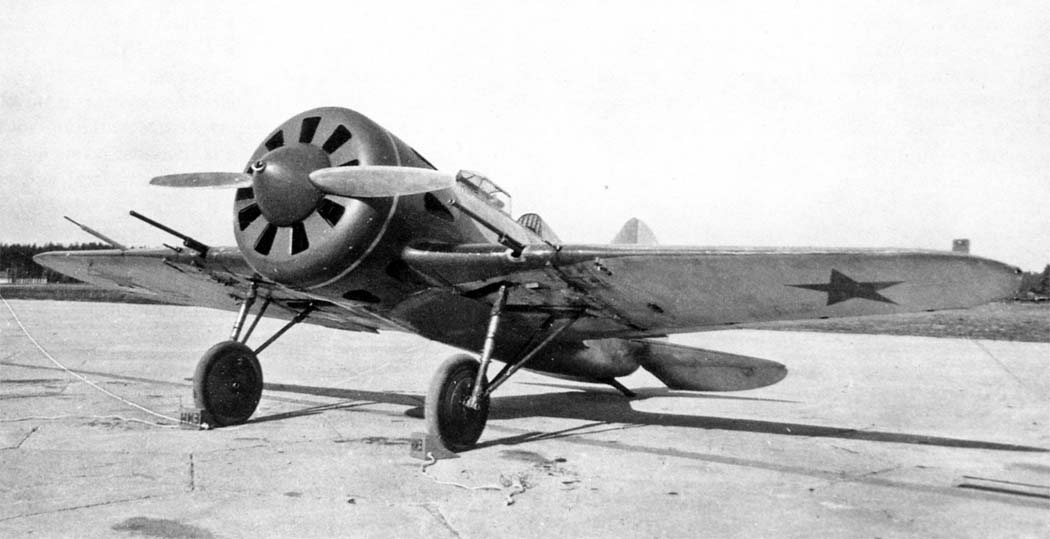

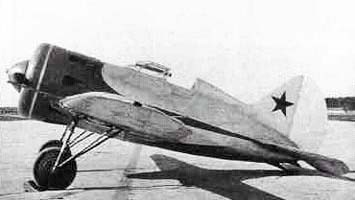

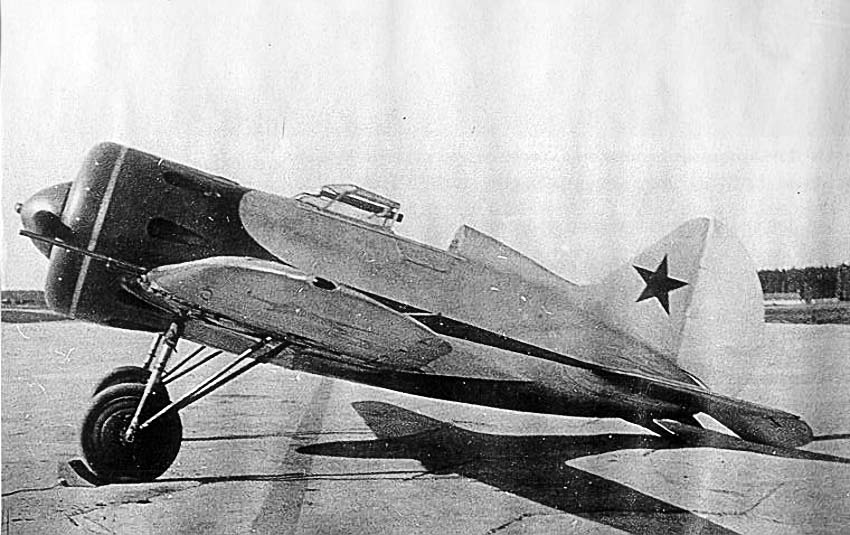

 И-16 тип 12
 И-16 тип 12

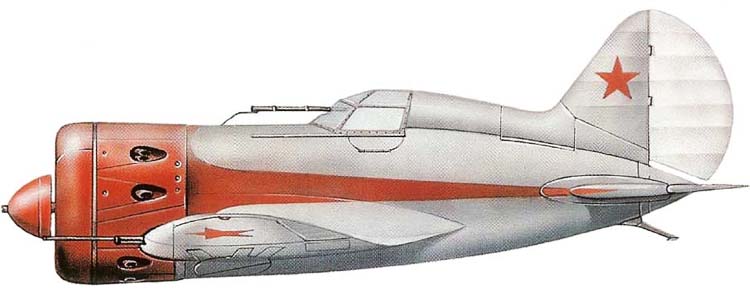

  Варианты окраски:

 И-16 тип 12







Список источников:

Михаил Маслов Истребитель И-16
Эксмо. Михаил Маслов. Истребитель И-16 - Норовистый "ишак" сталинских соколов
В.П.Иванов. Самолеты Н.Н.Поликарпова
Экспринт. Михаил Маслов. Истребитель И-16
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
NTW. Krzystof Cieslak. Polikarpow I-16
L+K. Vaclav Nemecek. Polikarpov I-16
Red Star. Yefim Gordon, Keith Dexter. Polikarpov's I-16 Fighter
Squadron/Signal. Hans-Heiri Stapfer. Polikarpov Fighter in Action
