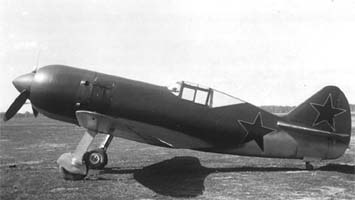

   И-211 (МиГ-9Е)

Разработчик: ОКБ Микояна, Гуревича
Страна: СССР
Первый полет: 1943
Тип: Фронтовой истребитель
  ЛТХ     Доп. информация



Несмотря на неудачи боевого применения МиГ-3, конструкторы ОКБ-155 продолжали поиски путей улучшения маневренных и эксплуатационных характеристик машины. Все упиралось в двигатель. Надежды ОКБ-155 на АМ-37 не оправдались; так же как рухнули планы и других самолетных КБ, поскольку обещанных двигателей моторостроители так не предложили.

По этому поводу 13 января 1940 года заместитель наркома авиационной промышленности и главный конструктор А.С. Яковлев, выступая перед правительственной комиссией, не удержался и заявил: "Я, может быть, скажу резко, но все-таки скажу, что в основном нас систематически обманывали. Если мы возьмем опытный самолетный план 1939 года и наиболее скоростные машины, то они все не вышли и не удались только потому, что в основном моторы, на которые они были рассчитаны - М-88, М-105 -не дали тех данных, на которые мы могли рассчитывать, доверяя мотористам. Все наши самолеты на 30-40 километров дали меньше (имеется в виду скорость. - Н.Я.), потому что мы не могли поставить тех моторов, на которые "..." рассчитывали. Нас обманывали и в прошлом, и в позапрошлом году".

Ситуация не изменилась и в 1941 году, но на этом негативном фоне появляется совершенно новый 1700-сильный мотор М-82 -двухрядная "звезда" с цилиндрами от М-25, ставший дальним потомком американского "Циклона" компании "Райт". История его началась в апреле 1938 года, когда был предложен проект двигателя М-25Д14, который по замыслам должен был стать аналогом американского R-2600. Первый опытный экземпляр двигателя собрали в августе того же года на заводе No. 19 в г. Молотове (ныне Пермь) под обозначением М-80. Развивая эту конструкцию, в итоге пришли к М-82. Весной 1940 года этот двигатель впервые предъявили на государственные испытания. Серийное производство М-82 началось на заводе No. 19 в мае 1941 года.

Естественно, новый двигатель - тем более такой мощный - надо было внедрять на самолетах. Наркомат отреагировал просто, поручив А.И. Микояну, Н.Н. Поликарпову, П.0. Сухому и А.С. Яковлеву установить двигатель на их машины. При этом почему-то обошли вниманием С.А. Лавочкина. Первыми к созданию истребителя предвоенного поколения со звездообразным двигателем приступили в 0КБ-155. Самолет МиГ-3 с двигателем М-82 получил обозначение И-211 (МиГ-9), и его предписывалось предъявить на испытания к 1 июля 1941 года. Были у истребителя и другие обозначения, но суть не в этом, поскольку понять их смысл сегодня не представляется возможным.

Принципиально новая силовая установка потребовала переделки фактически всего фюзеляжа истребителя. Двигатель расположили под капотом типа NACA (НАКА) с выходом воздуха системы охлаждения через кольцевые створки ("юбку"), сделали общий выхлопной коллектор с отводом выхлопных газов через два боковых патрубка. Маслорадиаторы расположили под моторамой. По сравнению с МиГ-3 фюзеляж расширили в средней части и подняли кабину летчика на 100 мм, что улучшило обзор передней полусферы. Изменили форму зализов центроплана и киля, а на руле направления сделали роговую (аэродинамическую) компенсацию. Были и другие, более мелкие изменения.

Самолет должен был иметь три синхронных пулемета УБС калибра 12,7 мм, но установили только два с общим боекомплектом 600 патронов. Читатель вправе спросить: а почему не пушки? Найти ответ на этот вопрос в архивах автору не удалось; вероятнее всего, это было связано с отсутствием синхронизаторов, поскольку с аналогичной проблемой столкнулись и в других ОКБ. Например, в ОКБ Яковлева летом 1941 года на вариант Як-7 с двигателем М-82 пушки ШВАК вынуждены были ставить в крыле. То же самое можно обнаружить и на истребителе М.И. Гудкова ГУ-82.

Ожидалось, что на высоте 6500 метров скорость И-210 будет не меньше 630 км/ч, а высоту 5000 метров он наберет за 4,9 минуты. И-210 (заводской No. 6501) построили летом 1941 года, и 23 июля самолет, пилотируемый летчиком Н.И. Марцелюком, впервые преодолел земное притяжение. 25 августа к заводским испытаниям подключили второй экземпляр истребителя (заводской No. 6502). Однако надежды, возлагавшиеся на И-210, не оправдались. Достаточно сказать, что его скорость на высоте 5000 м не превышала 540 км/ч. Причин тому было несколько. Прежде всего, сказывалось высокое лобовое сопротивление из-за неудачного сопряжения капотов силовой установки с фюзеляжем. Кроме того, вместо расчетного воздушного винта АВ-5Л-156 использовали АВ-5-127А, создававший меньшую тягу, да и двигатель из-за "сырых" карбюраторов не всегда развивал расчетную мощность.

Построили пять машин, включая три предсерийных. В январе 1942 года в Куйбышеве, где ОКБ-155 находилось в эвакуации, летчик В.Н. Савкин продолжил испытания второго прототипа. После возвращения ОКБ в Москву все машины были доработаны на опытном заводе, и три из них в начале лета передали на войсковые испытания в 34-й ИАП б-го ИАК авиации ПВО.

Как уже упоминалось, двигатель М-82 не обошел вниманием и М.И. Гудков, установивший его в 1941 году на ЛаГГ-3. Результаты испытаний выявили заметное превосходство последнего над самолетом Микояна, но почему-то МиГ-9 отправили на войсковые испытания, а ГУ-82 благополучно спрятали от руководства страны. Не удалась попытка приспособить М-82 и к истребителю Як-7.

Несмотря на дефекты, выявленные в ходе эксплуатации самолетов на фронте, в сентябре 1942 года второй опытный экземпляр МиГ-9 (No. 6502) поступил в Научно-испытательный институт ВВС, находившийся в эвакуации в Свердловске. В ходе государственных испытаний (ведущий инженер И.Г. Лазарев и летчик В.Е. Голофастов) истребитель несколько раз возвращали в ОКБ для устранения различных дефектов. Согласно "Акту по результатам государственных испытаний..." скорость МиГ-9, несмотря на возросшую мощность двигателя, не превышала 565 км/ч на высоте 6150 метров, а потолок -8700 метров. Да и вооружение его к тому времени было уже слабоватым.

МиГ-9 не выдержал ни государственных, ни войсковых испытаний, завершившихся в октябре 1942 года. На фронте МиГ-9 появился вновь в 1943 году после устранения выявленных дефектов. Три самолета (No.No. 6501, 6502 и 6503) с доработанной силовой установкой передали 27 июня в 260-ю смешанную авиадивизию в составе 7-й воздушной армии (Карельский фронт), где они эксплуатировались до списания в 1944 году.

В конце 1942 года в 0КБ-155 приступили разработке истребителя, получившего обозначение И-211 ("Е", МиГ-9Е), под двигатель М-82Ф. По сравнению с предшественником пустой самолет стал легче на 172 кг, а полетный вес снизился на 312 кг. Конструкторы улучшили аэродинамику, герметизировали планер, маслорадиатор спрятали в фюзеляж, а воздухозаборники расположили в передних кромках центроплана. Был разработан новый капот, облегчено шасси, поднят выше стабилизатор. Вооружение самолета состояло из двух синхронных пушек ШВАК калибра 20 мм с боекомплектом по 150 патронов на ствол.

И-211 построили в январе 1943 года, и 24 февраля летчик В.Н. Савкин совершил на нем первый полет. Одновременно на опытном заводе приступили к сборке десяти машин, предназначавшихся для войсковых испытаний. Но постройку их так и не завершили.

Заводские испытания опытного И-211 закончились в начале весны 1943 года. Летные данные получились отменными: максимальная скорость достигла 670 км/ч, а время набора высоты 5000 метров - четырех минут. Но до государственных испытаний дело не дошло, поскольку в то время испытывался истребитель Ла-5ФН и на подходе был Ла-7, не уступавший И-211. К тому же самолет Поликарпова И-185 даже с мотором М-82 заметно превосходил всех соперников. Что же касается скорости 670 км/ч, достигнутой на И-270, так с этим еще предстоит разобраться, поскольку полная нагрузка машины (летчик, топливо и масло, боекомплект) не превышала 480 кг, в то время как у И-185 этот параметр при нормальном полетном весе составлял почти 900 кг.

Кроме самолета с М-82 в ОКБ-155 прорабатывались варианты с 2000-сильным мотором М-90 и двигателем R-2800-63 компании "Пратт-Уитни" мощностью 2250 л.е., который предполагалось заимствовать с истребителя P-47D-10RE "Тандерболт" компании "Рипаблик". По расчетам самолет должен был развить скорость до 740 км/ч на высоте 10000 метров и благодаря турбокомпрессорам подниматься на 14500 метров. При этом его взлетный вес составлял 3800 кг.





 ЛТХ:
Модификация   И-211 (Е)
Размах крыла, м   10.20
Длина, м   7.95
Высота, м   3.10
Площадь крыла, м2   17.44
Масса, кг
  пустого самолета   2590
  взлетная   3070
  топливо   300
Тип двигателя   1 ПД АШ-82Ф
Мощность, л.с.   1 х 1700
Максимальная скорость , км/ч   670
Практическая дальность, км   940
Максимальная скороподъемность, м/мин   1250
Практический потолок, м   11300
Экипаж, чел   1
Вооружение:   две 20-мм пушки ШВАК


 Доп. информация :


  Фотографии:

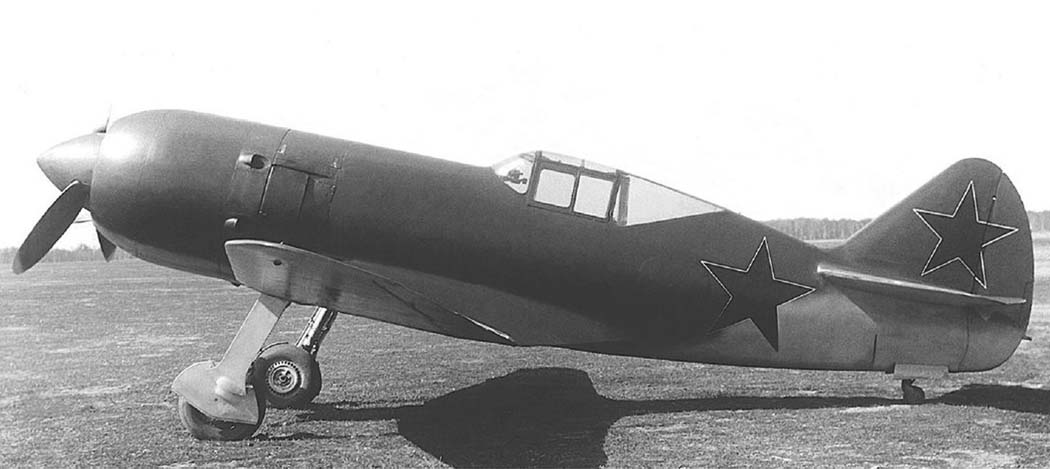

 МиГ-9Е

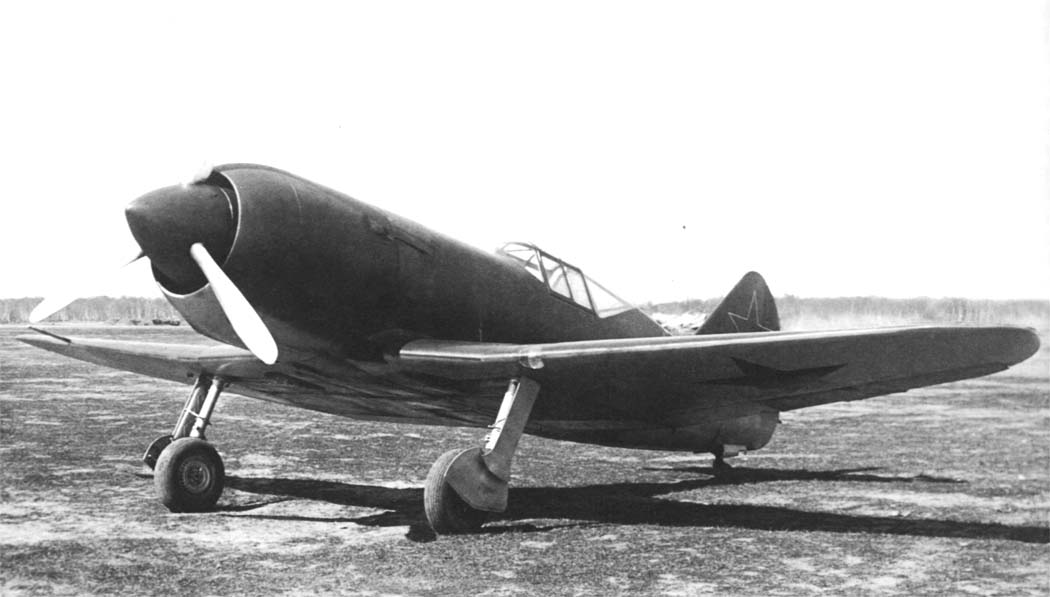

 МиГ-9Е

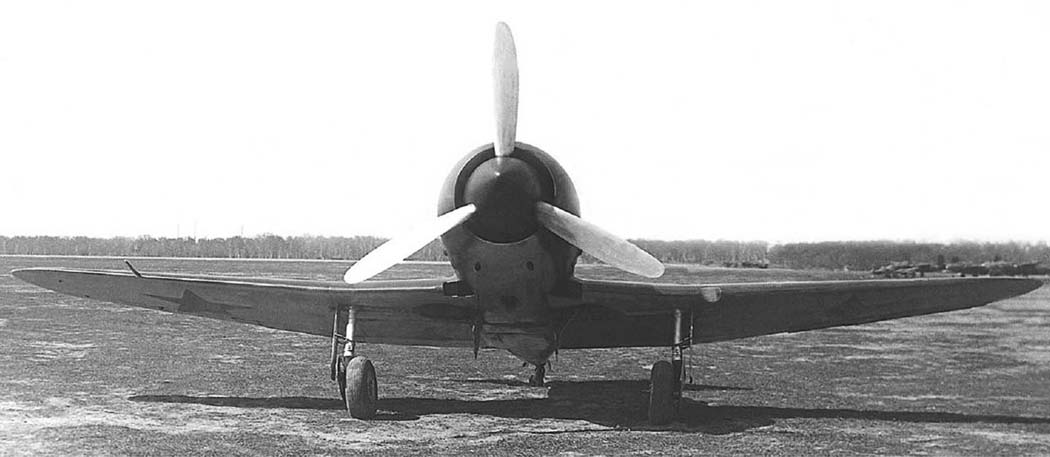

 МиГ-9Е

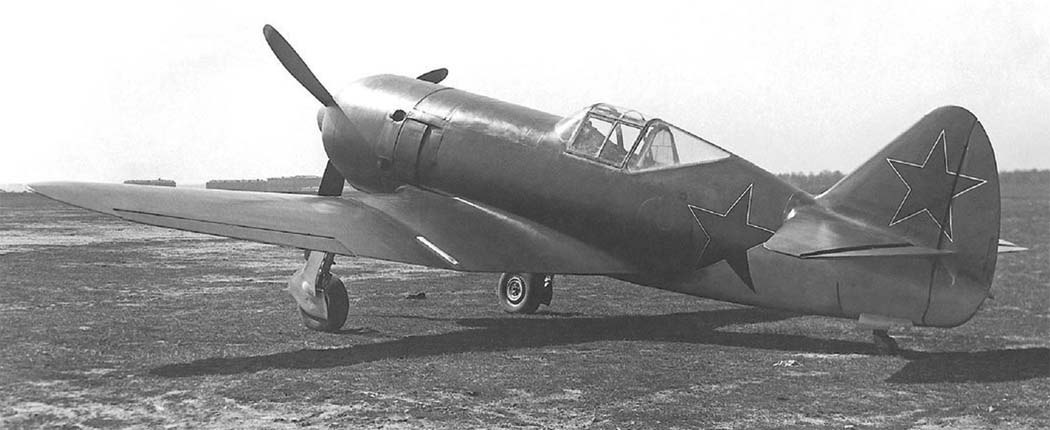

 МиГ-9Е

  Схемы:

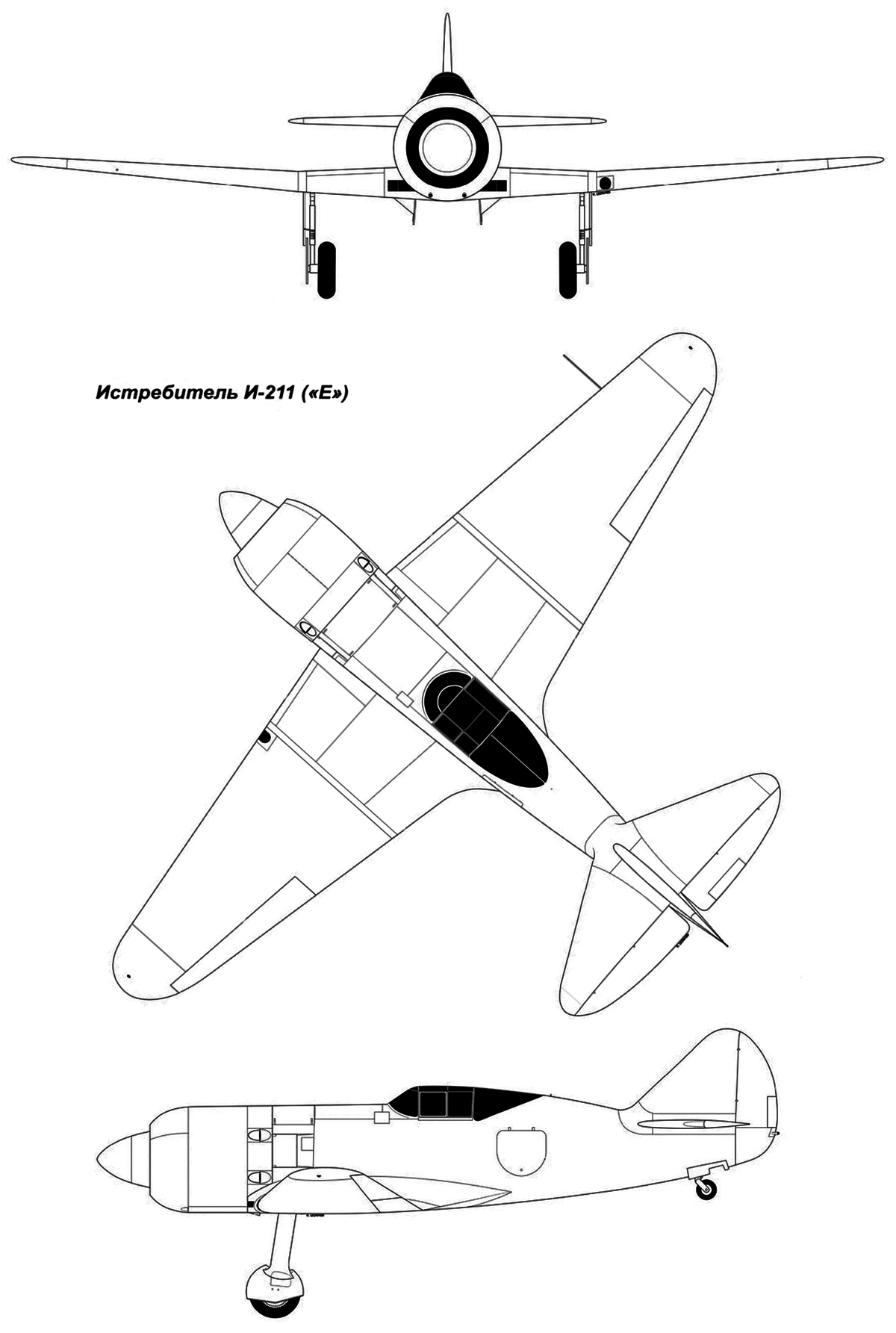

 МиГ-9Е
