   Ла-5

Разработчик: ОКБ Лавочкина
Страна: СССР
Первый полет: 1942
Тип: Истребитель
  ЛТХ     Доп. информация



В начале 1941 года стало очевидным, что обещанный В.Я.Климовым мотор М-107, хоты и прошел стендовые испытания, но все еще оставался очень "сырым". В то же время в отечественном моторостроении произошло событие, ко трое многие конструкторы или не заметили или проигнорировали: появление двухрядного звездообразного двигателя М-82, развивавшего мощность до 1650 л.с. Как и любой новый двигатель, М 82 имел определенные резервы, способствовавшие дальнейшему улучшению летных данных боевых машин. Меньшие, по сравнению с М-88, габариты позволяли удачно вписать мотор в контуры истребителя. Раньше всех из триумвирата "ЛаГГ" это понял Гудков, предложив военным самолет Гу-82 - модификацию ЛаГТ-3 с мотором М-82.

Довольно часто пишут, что для переделки ЛаГГ-3 в Гу-82 Гудков использовал документацию на силовую установку oт ближнего бомбардировщика Су-4 (модификация Су-2). Может быть это и так, но "вещественных доказательств" на этот счет мне обнаружить не удалось. Два истребителя Гу-82 были построены осенью 1941 года на заводе No. 301, и первый из них на летных испытаниях показал максимальную скорость 573 км/час, что было чуть меньше чем у "ЛаГГа", зато дальность получалась больше. Вооружение первого Гу-82 должно было состоять из четырех пулеметов (по паре БС и ШКАС), однако на испытания он поступил без ШКАСов, а пулеметы БС не имели стволов. Па второй машине уже стоял и дне пушки ШВАК и два пулемета БС.

Приказом наркома от 5 декабря 1941 года Гудкова направили на завод No. 21 для внедрения в серию Гу-82 и ЛаГГ-3 с противотанковой пушкой (Гу-37). Но это назначении, похоже, так и не состоялось, и Гудков со своими проектами вернулся в Москву. Рассказывают, что когда Гудков приехал в Горький, то Лавочкин не подписал ему пропуск, оставив за воротами предприятия своего бывшего соавтора.

В январе 1942 года Шахурин предложил Сталину построить небольшую серию Гу-82 для войсковых испытаний" создав для этого в Москве на территории одного из эвакуированных заводов опытное производство, чтобы не нарушать выпуск ЛаГГ-3 серийными заводами.

По у Гудкова не было серийного завода, не было и таких связей, как у Лавочкина. Видимо, эти обстоятельства послужили причиной того, что дальнейшая работа по Гу-82 прекратилась. Тем не менее актуальность ycтановки двигателя М-82 на ЛаГГ-3 не пропала.

В план IV квартала 1941 года ОКБ завода No. 21 включили разработку самолета ЛаГГ-3 с мотором М-82 со сроком изготовления машины в феврале 1942 г. Но до конца 1941 года подготовили лишь половину необходимых агрегатов, поскольку основная ставка делалась на ЛаГГ-3 с двигателем М-107П. Потребность в машине со звездообразным двигателем возникла чуть позже, когда стало ясно, что М-107 еще не доведен, а серийное производство ЛаГГ-3 оказалось под угрозой.

О том, в каких условиях создавался Ла-5, лучше других рассказал С.М.Алексеев, долгие годы бывший заместителем Лавочкина.

"В октябре 1941 года, - вспоминал Семен Михайлович - ОКБ Яковлева эвакуировалось в Новосибирск, на завод No. 153. Это было второе в стране по мощности предприятие, где строились ЛаГГ-3. Сразу же после приезда в Новосибирск Яковлев разослал своих работников собирать по полустанкам и воинским частям недоделанные и поврежденные самолеты Як-7 и детали к ним. Нужно сказать, что ему удалось собрать довольно большое количество фюзеляжей, крыльев, моторных отсеков, и вскоре, параллельно с линейкой по сборке "ЛаГГов", он организовал линейку по сборке Як-7.

Это был конец 1941 года, время очень трудное. Рабочие, собиравшие "ЛаГГи", были одеты кто во что: к телогрейках, ушанках, валенках, сапогах. Ночевали часто тут же - в цехах, па крыльях самолетов. Ситуация достаточно мрачная. Яковлев одел своих рабочих в белые халаты, постелил вдоль линейки Як-7 ковровую дорожку и пригласил на завод кинооператора, снявшего весь процесс сборки "Яков". Получившийся фильм конструктор отослал в Москву. Я не знаю, кто и когда смотрел эту ленту, но в первых числах января 1942 года последовало постановление ГКО, предписывающее снять ЛаГГ-3 с серии на заводе No. 153 и запустить вместо него истребит ель Як-7.

А в декабре 1941 года Сталин вызвал к себе наркома А.И.Шахурина, его заместителя П.В.Дементьева и попросил их завизировать постановление правительства о запуске в серию Як-7 не только в Новосибирске, но и на заводе No. 21, где находилось ОКБ Лавочкина. Шахурин категорически отказался визировать это постановление: пусть, мол, Яковлев вначале наладит серию на заводе .No. 153, а потом уже можно отдавать ему и завод в Горьком. Сталин с его доводами согласился.

Сразу же после этого Дементьев вызвал к себе в Москву Лавочкина и сказал ему:

-  Вот что, Семен, гроза на тебя надвинулась. Твои дни сочтены. Ты должен сейчас предпринять совершенно необычайные шаги, чтобы изменить отношение военных и правительства к самолету ЛаГГ-3. Я думаю, Яковлеву потребуется не меньше двух месяцев, чтобы наладить регулярный выпуск своих самолетов в Новосибирске.

В приемной тем временем, со своими "болячками", ожидал вызова главный конструктор А.Д. Швецов. Лавочкин рассказал ему о разговоре с Дементьевым, а тот пожаловался на свои проблемы:

- Мотор М-82 никому не нужен. Сейчас на заводе скопилось больше сотни готовых, с приемкой военпреда, моторов, а их никто не берет. У меня есть с собой комплект чертежей, на, посмотри, может быть" получится поставить его на твой истребитель. (Б 1941-м завод No. 19 выпустил 412 двигателей М-82).

Лавочкин чертежи забрал, но сказал, что вся надежда у него на новый климовский двигатель М-107...

Вернулся Лавочкин в Горький, собрал своих ближайших помощников, объяснил ситуацию и высказал свое мнение: мотор М-82 по ряду очевидных причин не удастся поставить на ЛаГГ-3 без больших доработок самолета. Надо устанавливать мотор М-107. Гак и решили. Вся надежда была па то, что Климов сумеет довести мотор, и мы сможем устранить недостатки, проявившиеся па первом ЛаГГ-3 М-107.

На этом совещании мне почему-то показалось, что установка на наш истребитель М-82 дело не безнадежное. Я попросил Лавочкина разрешения взять в помощь двух-трех человек и поработать с мотором. Лавочкин тогда сказал: Не больше двух-трех.

В помощники я выбрал начальника бригады вооружения Ивана Артемовича Шабанова и начальника моторной бригады Константина Ивановича Слепнева.

После: совещания наше КБ было полностью реорганизовано. Лавочкин решил выделить специальный конструкторский отдел для реализации установки М-107 на ЛаГГ-3. Емy удалось связаться с Климовым, и тот пообещал, что примерно через неделю у него будут готовы два новых поведенных двигателя М-107: один - для Яковлева, а другой - для Лавочкина.

Неделя прошла в нервной обстановке, в различных поисках, В Москву за обещанным мотором отправили главного механика Романова. Через некоторое время Романов телеграфировал в Горький: приезжали люди от Яковлева и забрали, несмотря на возражение Климова, оба мотора. После этого Лавочкин отправился в Москву искать правды:

- Пойду жаловаться в ЦК, мобилизую наркома! Это безобразие!

А в день отъезда Семена Алексеевича в Москву я попросил его все-таки подписать телеграмму Швецову с просьбой выслать нам макетный двигатель М-82. Не успел Лавочкин уехать, как через пару дней прилетел Ли-2 и привез два мотора - макетный и летный. Сопровождали их механик и заместитель Швецова Валентин Иванович Валединский. Распечатали мы ящик с макетным М-82, и я попросил главного инженера завода Бориса Васильевича Куприянова передать в цех No. 40 самолет ЛаГГ-3, на который еще не установили двигатель. К этому самолету, "начинавшемуся" с противопожарной перегородки, мы подвели подвешенный на кране макетный М-82.

На совещании у Лавочкина звездообразный мотор отвергли по трем основным причинам. Во-первых, он весил на 250 кг больше, чем М-105, и непонятно было, что же произойдет с центровкой самолета. Во-вторых, диаметр М-82 составлял 1260 мм, а ширина М-105 - 798 мм. Получался какой-то "головастик". Надо было как-то переделать эллиптическое сечение носовой части фюзеляжа ЛаГГа па круглое и не испортить при этом аэродинамику машины. Сама собой возникла мысль - надо делать новый фюзеляж, а времени на это не было. В-третьих, как быть с вооружением? После уроков в Испании на совещании у Сталина было решено, что истребитель должен обязательно иметь пушечное вооружение. Но крыло у ЛаГГ-3 занято баками, а синхронных пушек на заводе нет. Правда, в последние месяцы выпуска истребителей И-16 на заводе No. 21 Б.Г.Шпитальный успел сделать около двух десятков синхронных пушек ШВАК.

И вот как эти проблемы стали решаться. Когда мы подвели макетный М-82 к противопожарной перегородке ЛаГГ-3, то центр тяжести мотора оказался ближе к центру тяжести самолета, чем у М-105 и "лишние" 250 кг почти не сказались на центровке, пришлось только перенести в хвост кое-какую мелочь из оборудования. Вокруг самолета расселись все начальники цехов, несколько конструкторов, главный инженер завода. Все вопросы с доставкой необходимых материалов решались очень быстро. Принесли деревянные рейки, приложили их к внешнему контуру мотора и к фюзеляжу. Оказалось, если наложить на фюзеляж ложные борта, то к 5-му шпангоуту можно плавно свести обводы круглого фюзеляжа на эллиптические. И деревянный фюзеляж ЛаГГ-3 как нельзя лучше подходил для такой переделки.

Громадную роль в создании нового истребителя сыграл Валединский. Применить классическую схему установки мотора воздушного охлаждения с юбкой для выхода охлаждающего воздуха без серьезной переделки фюзеляжа мы не могли. Тогда по бортам самолета слева и справа сделали большие, около 700 мм совки, через которые выходил охлаждающий воздух. Напротив совков температура головок цилиндров была в норме, а сверху и снизу они перегревались. Валединский стал тогда переделывать дефлекторы у каждого цилиндра, и ему удалось добиться равномерности температуры по всем цилиндрам. Это был один из решающих факторов создания нового истребителя.

.. .К приезду Лавочкина успели зашить одну сторону самолета ложным бортом поверх старой обшивки, более ничего не меняя. Поставили сектора из реек, а на них - фанеру. Получился круглый фюзеляж. Лавочкин понял, что самолет получается, и мобилизовал уже все КБ на работу по М-82. Коллектив трудился в самом прямом смысле день и ночь, сознавая, что от успехов дела во многом зависит дальнейшая судьба ОКБ. Но когда самолет был уже почти готов, пришло постановление ГКО о передаче завода No. 21 Яковлеву и переходе на выпуск истребителей Як-7. Лавочкину и его ОКБ предписывалось перебазироваться в Тбилиси, на завод No. 31 имени Димитрова.

...В марте 1942 года, еще до моего отъезда в Тбилиси, ЛаГГ-3 М-82 выкатили на аэродром (опытный ЛаГГ-3 No. 372100 построили 21 марта 1942 года и он был разбит в аварии, произошедшей 12 июля следующего года), и заводской летчик-испытатель Г.А.Мищенко выполнил на нем первый полет. Сразу обнаружился серьезный недостаток - очень сильно грелось масло.

Маслорадиатор поставили от М-105, а его не хватало. Летать было нельзя. Пытались устранить перегрев, расширяя туннель маслорадиатора, несколько увеличили отклонение совка. Пробовали летать на рассвете, чтоб попрохладней было. Мищенко делал над аэродромом круг и, вылезая из кабины, говорил:

- Уже зашкалило...

Тем временем сведения о новом истребителе дошли до ГКО. Валединский докладывал о работах Швецову, а тот - в свой обком партии, секретарь которого Н.И.Гусаров, как и секретарь горьковского обкома М.И.Родионов, доложили в ЦК. Давал информацию по своей линии и военпред завода..."

Четверть века назад была опубликована небольшая книга, даже, пожалуй, брошюра П.Т.Осташенкова "Дерзкие старты" о творчестве С.А.Лавочкина, где также говорилось о создании Ла-5. Там приведены фрагменты записей из дневника Семена Алексеевича, относящиеся, видимо, к началу 1942 г. и иллюстрирующие некоторые пути создания Ла-5.

Скорее всего после первых проб мотора на истребителе ЛаГГ-3 Лавочкин записал в блокнот:

"Мотор зажат капотом, необходимого обдува головок цилиндров нет... Снять две пушки, на оставшиеся две - перевести весь боекомплект".

Здесь есть расхождения с рассказом Алексеева, ведь память человека не совсем надежный "инструмент", тем более спустя полвека.

Как видим, будущий Ла-5 был задуман с очень мощным вооружением - четырьмя пушками, а в воздух поднялся с двумя орудиями. Уже в ходе заводских испытаний в блокноте у Лавочкина появилась запись:

"Потеряна высотность двигателя... Воздухозаборник из капота убрать, расположить его сверху. Пусть несколько ухудшится обзор, но откроется доступ воздуха для охлаждения верхних цилиндров".

А когда после первых полетов на этапе государственных испытаний выявилась необходимость доводки машины, появилась еще одна запись:

"Изменить систему суфлирования мотора, маслобак из кабины перенести за противопожарную перегородку, улучшить систему управления газом, закрылками".

Так постепенно формировался облик будущего истребителя.

13 апреля 1942 года на имя Сталина была послана телеграмма за подписью заместителя наркома А.С.Яковлева, заместителя главкома ВВС А.К.Репина, директора завода No. 21 Гостинцева и главного конструктора С.А.Лавочкина. В ней сообщалось, что на заводских испытаниях самолета ЛаГГ-3 с мотором М-82, двумя пушками ШВАК с 440 патронами при весе 3280 кг (по другим данным - 3380 кг) получена максимальная скорость у земли без применения форсажа 531 км/ч, а на высоте 3025 м - 586 км/ч. На высоту 5000 м машина поднималась за 6,1 мин. Отмечалось, что завод, строящий ЛаГГ-3 с мотором М-105П, может примерно через месяц начать выпуск ЛаГГ-3 с мотором М-82 и через два .месяца уложиться в заданный график.

Полвека спустя С.М.Алексеев рассказывал, что апрельским 1942 года постановлением ГКО для проведения совместных государственных испытаний опытною самолета Лавочкина назначили комиссию. От НИИ ВВС ее представляли ведущие инженер А.Н.Фролов (председатель комиссии) и летчик А.Г.Кубышкин, а от промышленности - ведущие летчик ЛИИ А.П.Якимов и инженер В.Н.Сагинов. Срок испытаний установили пять летных дней.

Все первые полеты по каждому заданию предстояло сделать Якимову, а Кубышкину - повторять их и давать заключение.

"Лавочкин встретил комиссию - вспоминал С.М.Алексеев - без энтузиазма, был хмур и предложил довольно сжатую программу работы, сразу предупредив, что перегревается масло. Программа предусматривала испытания на сверхмаксимальной скорости, определение скороподъемности, максимальных скоростей по высотам, маневренных и взлетно-посадочных характеристик, дальности и отстрел оружия. Испытания на штопор Лавочкин решил не проводить, все-таки единственный экземпляр машины, а недостроенный дублер уже погрузили на железнодорожную платформу для отправки в Тбилиси. Кроме того, согласно приказу наркома Лавочкин должен был немедленно выехать туда же.

Сагинов предложил попросить Шахурина позволить Лавочкину задержаться в Горьком до окончания испытаний. Позвонили по ВЧ и получили ответ: "Эшелон отправить, главному конструктору остаться до окончания испытаний".

Утром 22 апреля (по другим данным - 21 апреля) начались совместные государственные испытания ЛаГГ-3 М-82. Первый полет сделал лейтенант Якимов. Выдержать режим скороподъемности и определить максимальную скорость не удалось - перегревался мотор. Другой полет выполнил Кубышкин. На посадке у него не выпустились закрылки, и самолет, едва не скапотировав, закатился в огромную лужу в конце полосы. К замечаниям Якимова Кубышкин добавил еще одно - дефект в системе управления закрылками. Вместе с тем испытатели подчеркнули перспективность нового истребителя.

Комиссия приняла решение испытания прекратить и предложить главному конструктору срочно устранить отмеченные недостатки. Вечером Фролов и Сагинов доложили по ВЧ о решении в НКАП и ВВС. Оба просили согласия на доводку самолета. Утром 23 апреля стало известно, что решение комиссии одобрено ГКО и наркоматом, но на устранение недостатков отведено десять дней.

Комиссия собралась, было, лететь в Москву, но Лавочкин попросил их не ехать: лишние разговоры о том, что на новой машине нельзя летать, были совершенно ни к чему. Комиссия отправилась знакомиться с заводом, с КБ, с опытным цехом, а на самолете началось устранение недостатков.

Надо было что-то делать с масляной системой: ставить новый радиатор, либо делать его сдвоенным. Прошло несколько дней. Достать новый радиатор за такой короткий срок оказалось невыполнимой задачей, а его отсутствие задерживало доработку всей масляной системы. Помог счастливый случай. В сборочном цехе к Якимову подошел рабочий и сказал, что в дальнем углу стоит ящик с каким-то радиатором. Действительно, в ящике оказался новенький маслорадиатор с паспортом, причем с охлаждающей поверхностью раза в полтора больше, чем у того, что стоял на самолете. Они его взяли и принесли в наш опытный цех. Лавочкину доложили, что Сагинов откуда-то достал новый радиатор. Главный конструктор прибежал в цех:

- Откуда этот радиатор?

- Да вот в сборочном цехе, в ящике нашли.

- Это, наверное, Яковлев уже привез для своих новых машин, вероятно, для мотора М-107. Немедленно несите обратно. Это воровство, мне такие вещи не нужны!

Как мне потом рассказывал Сагинов, кто-то отвлек Лавочкина, сказав, что звонят из Москвы, тот и ушел. Вызвали конструкторов, быстренько сняли эскизы, нашли подходящую болванку для выколотки обтекателя и ночью установили обтекатель на самолет. Через день или два самолет был готов. Внешне он остался почти таким же, как и прежде, но подросла бородка маслорадиатора под двигателем, сверху по капоту прошел воздухозаборник, из вооружения оставили только две пушки. Мищенко сделал первый полет. Выполнил над аэродромом два круга, сел, вылез из кабины, показывает большой палец - масло в норме!

Совместные госиспытания продолжились 3 мая. Первое полетное задание, полученное Якимовым, - определение максимальных скоростей на некоторых высотах и определение границ высотности мотора. Спустя два часа - еще один полет, на этот раз с подъемом на высоту 9000 м и снятием скоростей на больших высотах. Затем в истребитель сел Кубышкин, повторив предыдущие режимы. Машина вела себя прекрасно. Головки цилиндров не перегревались, а температура и давление масла были в норме. Взлетно-посадочные характеристики снимал Сагинов, засекая по секундомеру время разбега и пробега.

На следующий день назначили отстрел оружия в воздухе. Полеты должен был выполнять Кубышкин, как представитель ВВС. Задание простое: отстрел пушек короткими и длинными очередями, сначала отдельно для каждой пушки, а затем - из обеих. В первом полете, после нескольких очередей пушки замолкли из-за перекоса снаряда и обрыва ленты. Самолет откатили в тир. После второго вылета в патронных ящиках обнаружился остаток боекомплекта и снова машина в тире. Лишь после доработок, в четвертом полете, выполненном Якимовым, орудия стреляли безотказно.

По программе осталось выполнить полет на дальность. Чтобы не рисковать лишний раз, решили лететь в сторону Казани, над ровной местностью на случай вынужденной посадки. Утром 5 мая Якимов поднял машину в воздух и вернулся обратно через 1 час 41 минуту. Механик после полета слил из бака еще несколько литров бензина. За время испытаний Якимов выполнил 13 полетов и примерно столько же сделал Кубышкин. Не обошлось и без происшествий - в одном из полетов лопнула масляная трубка. Маслом залило фонарь, и Якимову пришлось сажать самолет вслепую. Испытания показали, что по летным характеристикам машина хороша, а по тепловым режимам - терпима.

Лавочкин все время торопил:

- Скорее пишите отчет, чтобы я мог поехать в Москву докладывать.

Фролов опять заикнулся, было, об испытаниях на штопор, но Лавочкин и слушать ничего не хотел:

- Штопор делать нельзя. Никаких противоштопорных устройств у нас нет, машину разобьем, вас побьем...

Обещали Лавочкину, что на штопор испытывать не будут, а сами договорились все-таки провести испытания... Условились, что летать будут Якимов и Кубышкин, а заводской летчик штопор может не делать. 6 мая, еще не было пяти утра, когда все собрались у самолета. Сагинов написал задание на полет: "Испытания самолета на штопор. При нормальном поведении машины довести штопор до двух витков". Якимов поднял самолет в воздух. В это время на аэродром пришел Лавочкин:

- Что это за полет? Мы же закончили испытания.

Кто-то напел, мол, проверить что-то решили... Якимов сделал пологий вираж, начал гасить скорость, сделал несколько пробных заходов, выполнил по полвитка вправо и влево. У Лавочкина голова совсем ушла в плечи. Якимов сделал виток, вышел нормально, сделал два витка, машина слушается, выходит без запаздываний. Лавочкин стал понемногу распрямляться. Затем слетал Кубышкин, подтвердил мнение Якимова, что самолет штопорит замечательно. В тот же день по просьбе комиссии начальник летно-испытательной станции И.Ф.Козлов выделил двух своих летчиков для облета новой машины. Отзывы их были восторженными. За два дня закончили отчет о совместных испытаниях, показали новый истребитель в полете секретарю обкома М.И.Родионову. Полет Якимова произвел впечатление, и Родионов обещал поддержать решение комиссии и помочь Лавочкину.

Комиссия сразу же вылетела на самолете СБ в Москву. Одновременно, но поездом, уехал в Москву и Лавочкин. Его сразу же вызвали на доклад к Сталину. При поддержке Шахурина очень быстро приняли решение, и последовал приказ о возвращении ОКБ на завод No. 21 и запуске самолета в серийное производство".

Семен Алексеевич рассказывал, что Ла-5 сменил на конвейере ЛаГГ-3 почти без задержек. Первые 200 машин построили с накладными бортами и только потом сделали болванку для выклейки нового фюзеляжа.

Здесь следует кое-что уточнить на основе изученных мною документов. Очередным постановлением ГКО заводу на май - июнь 1942 года вместо запланированного выпуска 50 Як-7 заказали постройку 20 ЛаГГ-3. 20 мая появился приказ НКАП "О выпуске самолетов ЛаГГ-3 на заводе No. 21", требовавший немедленно приступить к выпуску ЛаГГ-3 с мотором М-82 сверх программы по самолетам ЛаГГ-3 с мотором М-105ПФ и в течение месяца облегчить управление новой машиной. Этим же документом отменялись предыдущие распоряжения, и директору завода Гостинцеву приказывалось сохранить выпуск ЛаГГ-3 на заводе в Горьком, где успели сдать заказчику только пять истребителей Як-7.

Спустя десять дней ОКБ Лавочкина возвратилось из Тбилиси в Горький, а приказом от 3 июня окончательно был решен вопрос о выпуске ЛаГГ-5 (так первоначально называли ЛаГГ-3 с мотором М-82) на заводах No. 21 и No. 31.

Мотор М-82 пытались устанавливать также на истребители МиГ-3, Як-7, на штурмовик Ил-2 и бомбардировщик Пе-2. Но удачно заменить мотор с V-образным расположением цилиндров на звездообразный удалось лишь С.А.Лавочкину.

Пользуясь случаем, расскажу, чем закончилась история с истребителем Гу-82. По сравнению с Ла-5 на нем сделали капот по типу Су-2 со складывающимися передними жалюзи, а для регулирования площади выхода горячего воздуха по периметру капота имелись юбки с вырезами под выхлопные коллекторы, выступавшие за капот. От ЛаГГ-3 у него сохранились двухбаковая маслосистема и маслорадиатор, размещенный между четвертым и пятым шпангоутами. Летные характеристики Гу-82, переделанного из серийного ЛаГГ-3 со всеми его производственными дефектами и испытанного в ЛИИ осенью 1941 года, оказались заметно ниже, чем у Ла-5. Достаточно сказать, что его максимальная скорость была меньше на 27 км/ч, а время набора высоты больше. Как следует из письма начальника ЛИИ А.В.Чесалова, направленного Шахурину 22 июля 1943 года, "основным отличием Ла-5, обеспечившим лучшие летные данные по сравнению с Гу-82, является удачная оригинальная форма [капота] и компоновка мотора".

Следует, правда, отметить, что Гу-82 появился на полгода раньше и в более сложных условиях на фронтах Великой Отечественной войны. К тому же во время испытаний Ла-5 выявился серьезный дефект машины - высокая температура в кабине летчика (об этом я расскажу чуть позже), а у Гу-82, судя по отзывам пилотов Су-2 с похожей силовой установкой, этого не было.

Свою творческую биографию в области самолетостроения М.И.Гудков закончил в 1943 году после гибели летчика Никашина 12 июня на его самолете Гу-1 "Аэрокобра". В приказе НКАП от 3 июля по этому поводу говорилось, в частности:

"По заключению аварийной комиссии, катастрофа произошла из-за низких летных качеств самолета, получившихся вследствие плохой компоновки и ряда конструкторских ошибок, например, перетяжеления на 1000 кг, которое свидетельствует о низкой квалификации конструктора.

Считая, что т. Гудков М.И. этой работой выявил свою несостоятельность, как конструктор, приказываю:

1.  Лишить Гудкова М.И. звания Главного конструктора 2-й степени и запретить ему заниматься самостоятельной конструкторской работой.

2. Личный состав ОКБ т. Гудкова М.И. перевести в ОКБ Лавочкина. (Это была вторая волна специалистов, первых трех конструкторов от Гудкова - его КБ находилось на территории завода No. 156 - перевели в Горький в сентябре 1942 года)

3.  Назначить т. Гудкова М.И. заместителем начальника ОТК завода No. 84".

Забегая вперед, скажу, что вскоре после войны ушел из жизни Горбунов, утонув в Московском море, а Гудков вернулся к конструкторской деятельности.

Но вернемся в 1942 год. При подготовке к серийному производству самолеты со звездообразным мотором обозначались сначала как ЛаГГ-3 М-82 (В документах самолет иногда обозначался также Л-82. Пользуясь случаем, надо сказать, что еще раньше (в приказе НКАП от 25 апреля 1941 года) под обозначением Л-5 фигурировал ЛаГГ-3 No. 3121121 с двумя нагнетателями Трески-на. Видимо, индекс "Л" не что иное, как заводское обозначение самолетов, создававшихся в Горьком под руководством Лавочкина.), а затем ЛаГ-5. Об этом свидетельствуют "синьки" технических описаний истребителя завода No. 21. Последняя, подписанная в печать осенью 1942 года, видимо, была связана с возможным "дуэтом" Лавочкин - Горбунов.

В начале июня на заводе состоялось совещание по вопросу развертывания серийного производства ЛаГГ-3 с двигателем М-82, где отмечалось, что установка мотора воздушного охлаждения привела к замене на новые орудийный лафет, топливную и масляную системы, выхлопные коллекторы, систему управления самолетом и приборную доску летчика. Изменилась конструкция фюзеляжа и центроплана. Увеличилась доля деталей из алюминиевых сплавов. Это потребовало существенно пересмотреть технологический процесс производства машины и изготовления новых стапелей и оснастки.

Первые девять ЛаГГ-5 (ЛаГ-5), облетанных заводским летчиком А.Б.Большаковым, заказчик получил в сентябре, а всего завод построил 21 истребитель под этим обозначением. Серийные ЛаГГ-5 потяжелели по сравнению с опытным до 3376 кг. Но к концу года, как следует из отчета завода No. 21 за 1942 год, вес Ла-5 снизили до 3200 кг. Этого удалось добиться, в частности, переходом на трехбаковую топливную систему, заменой одной пушки ШВАК пулеметом БС и отказом от протектированных бензобаков (защита последних с помощью резинового протектора оказалась, как показывал опыт войны, неэффективной от снарядов авиационных пушек).

С августа 1942 года все новые машины стали комплектовать радиоприемниками, а каждый третий - радиостанциями РСИ-4. Появились первые машины с радиополукомпасами РПК-10, значительно улучшившими ориентацию летчиков, особенно в плохих метеоусловиях, но для установки на все машины их не хватало.

Имея преимущество в скорости перед ЛаГГ-3, ЛаГГ-5 имел и недостатки. Летчики отмечали, что при выходе из пикирования приходилось прикладывать к ручке управления слишком большие усилия, на скоростях свыше 350 км/ч не открывался фонарь кабины, из-за чего приходилось в бою его держать открытым, а это - потеря скорости, намного хуже была вентиляция кабины.

Говоря о создателях самолета, нельзя обойти молчанием и тех, кто трудился на серийном производстве. "Каждые сутки в жизни коллектива, - рассказывал бывший начальник сборочного цеха завода No. 21 С.Зайчик, - были богаты примерами патриотизма и самоотверженного труда. По почину партийной организации на заводе применили поточную систему с конвейером общей сборки. Это позволило производить на имеющемся оборудовании больше самолетов меньшим числом рабочих. В цехах ежедневно подводились итоги социалистического соревнования, и каждые сутки загорались красные звезды выполнения сменного задания.

График стал непреклонным законом для коллектива закола. Рационализаторы предложили усовершенствованную противопожарную перегородку с разъемами для масло-, бензо- и воздушной проводок. Технологи нашли способ улучшить качество и сократить затраты труда на склейку и сушку деревянного фюзеляжа. Вместо гвоздевого метода склейки они предложили использовать прессы, а сушку ускорили электроподогревом. В итоге производительность ряда цехов возросла в 2-5 раз".

Надо сказать, что двигатели М-82, которые в большом количестве имелись на моторном заводе, позволили не только резко улучшить характеристики боевой машины, но и способствовали более ритмичному выпуску Ла-5, в то время как в поставках двигателей М-105, использовавшихся на истребителях "Як", бомбардировщиках Пе-2 и Ер-2 были постоянные перебои.

Приказом НКАП от 8 сентября 1942 года истребителю присвоили обозначение Ла-5.

Несмотря на то что осенью 1942 года самолеты Ла-5 во все возрастающих количествах шли на фронт, их летные характеристики оставляли желать лучшего. Конструкторы и технологи постоянно искали пути повышения качества своей продукции и пытались добиться ее соответствия постановлениям ГКО. Государственный комитет обороны 16 ноября 1942 года обязал завод No. 21 предъявить на испытания Ла-5 с полетным весом 3100 кг, а спустя 23 дня потребовал установить на истребитель мотор М-82Ф.

Для оказания технической помощи на завод No. 99 в Улан-Удэ откомандировали из Горького 50 специалистов. Кроме того, на московский завод No. 381 и в Улан-Удэ горьковские самолетостроители в 1942 году поставили россыпью 40 комплектов Ла-5.

В 1943 году на заводе в Горьком организовали поточное производство Ла-5 и в сутки из сборочного цеха выкатывали до 16 машин. Поточная линия позволила увеличить не только производительность труда, но и качество контроля сборки машин.

Ла-5 был, безусловно, значительным достижением отечественной авиапромышленности, но он появился с опозданием. К тому времени у противника имелся истребитель Me-109G-2, сначала "пятиточечный", а затем облегченный "трехточечный" - с пушкой и двумя пулеметами. Возросшая мощность мотора "мессершмитта" сделала свое дело, значительно улучшилась не только горизонтальная, но и вертикальная скорость.

Испытания Me-109G-2 в НИИ ВВС и последующие бои под Сталинградом показали почти полное превосходство "немца", за исключением горизонтального маневра, над Ла-5, особенно на высотах до 3000 м. Как здесь не вспомнить распавшийся "триумвират". Если бы Гудкову не чинили препятствий с Гу-82 в тот последний предвоенный год, то и ЛаГГ-3 с мотором М-82, сотни экземпляров которого не востребованными лежали на складах авиамоторного завода, мог бы уже к 1942 году сказать заметное слово на фронтах Великой Отечественной войны.

Обладая высокими летными характеристиками, Ла-5 имел немало так и неустраненных дефектов. Так, по образному выражению военного летчика, а впоследствии известного писателя Анатолия Маркуши, "летчиков мучила африканская жара в кабине, а подошвы сержантских кирзачей спекались и трескались после десяти полетов".

Несмотря на обычный для нового самолета "букет" недостатков, с июля по октябрь 1942 года произошла только одна катастрофа Ла-5. Отмечались 14 поломок шасси, в основном хвостовой опоры, и 203 простоя машин. Последние были связаны главным образом с трещинами в кольцевом капоте двигателя, с прогаром выхлопных патрубков, течью бензо- и маслобаков, а также люфтом руля высоты.

Для сравнения отмечу, что за тот же период произошло четыре катастрофы Як-7, 38 его поломок и 185 простоев боевых машин. О том, сколько Ла-5 и Як-7 в тот период находилось на фронте, мне неизвестно, знаю лишь, что до конца 1942 года выпустили 2431 Як-7 и 1131 Ла-5.

31 мая 1943 года в 32-м гвардейском авиаполку потерпел катастрофу Ла-5, который вошел в плоский перевернутый штопор. Сразу же после этого Ла-5 с М-82 испытали на штопор в ЛИИ. Как выяснилось, при грубых ошибках в пилотировании истребитель попадал в перевернутый штопор, однако на высотах свыше 1500 м как перевернутый, так и нормальный штопор были безопасны. По итогам исследований для летчиков составили инструкцию по пилотированию Ла-5 в перевернутом штопоре.

Во время войсковых испытаний Ла-5 выяснилось, что летчики в бою эксплуатировали мотор, что называется на полную "катушку". Во время боя им некогда было заниматься регулировкой температуры двигателя и масла, переключать скорости нагнетателя, да и двигатель подчас работал на предельных оборотах свыше допустимого времени. Видимо, это обстоятельство послужило причиной довольно быстрого появления модифицированного двигателя М-82Ф. В соответствии с октябрьским приказом НКАП предписывалось построить две машины с полетным весом 3000 кг, вооруженных пушкой ШВАК и пулеметом БС. Первый истребитель требовалось передать на государственные испытания к 1 ноября 1942 года, а второй - спустя 19 дней.

Взлетная мощность М-82Ф, по сравнению с предшественником, не изменилась, но существовавший кратковременный максимальный режим стал фактически номинальным. Эта, казалось бы, небольшая доработка, позволила не только улучшить летные характеристики машины, но и облегчила ведение боя на повышенном режиме работы мотора, меньше отвлекая летчика для контроля за работой силовой установки.

Для достижения заданной скорости на Ла-5 No. 37210850 дополнительно улучшили герметизацию капота и противопожарной перегородки, устранили люфты и щели в элеронах и рулях, улучшили внешнюю отделку и провели ряд других доработок. В итоге самолет показал у земли скорость 565 км/ч, а на высоте - 590 км/ч.

На капотах самолетов с новыми двигателями появилось обозначение - буква "Ф" в светлом кружочке, а в серийном производстве он остался "типом 37". Внутренними отличиями Ла-5Ф, кроме мотора, стали трехбаковая топливная система и более тонкая бронеспинка (8,5 мм). Это, в совокупности с неполной заправкой топливом, позволило снизить полетный вес истребителя и улучшить его маневренность, особенно на вертикалях.

В августе 1942 года в небе под Сталинградом немецкие летчики впервые встретились с незнакомым советским истребителем. Скоротечность воздушного боя не позволила им внимательно рассмотреть машину, издалека напоминавшую все реже встречавшиеся в небе И-16. Именно это сходство с одним из лучших советских истребителей предвоенных лет, получившего среди немецких пилотов еще в Испании прозвище "Крыса", привело к предположению, что они столкнулись с его новой модификацией, названной "Новая крыса".

В действительности это были первые советские Ла-5 (ЛаГ-5), проходившие войсковые испытания в 49-м краснознаменном ИАП 234-й авиадивизии 1-й воздушной армии. С 14 по 24 августа 19 ЛаГ-5 совершили 180 боевых вылетов, налетав 130 часов. В 27 воздушных боях летчики полка сбили 16 самолетов противника. В полку за это время было сбито пять ЛаГ-5, два не вернулись с боевого задания (самолеты No. 37310104 и 37210208), четыре потерпели аварию, будучи подбиты в воздушных боях, один потерпел аварию из-за разрушения втулки главного шатуна двигателя и один из летчиков

22 августа 1942 года таранил немецкий Ju-88, разбив при этом и свой самолет.

По отзывам летчиков 49-го ИАП, ЛаГ-5 в боевых условиях показал хорошие результаты, а высокие потери были связаны с недостаточным освоением материальной части и неполным использованием боевых качеств машины. Например, вторая скорость приводного центробежного нагнетателя мотора включалась на высоте 3800 м, а воевать приходилось преимущественно на высоте 2000-3000 м. Прикрытие бомбардировочной и штурмовой авиации, а также наземных войск осуществлялось одной группой и, по выражению командования полка, было безграмотным.

В воздушных боях при наборе высоты на больших скоростях Me-109F от ЛаГ-5 не отрывался, а на малых скоростях из-за большего веса ЛаГ-5 в первый момент отставал, а затем сравнивался с ним по скороподъемности. На виражах наш истребитель заходил в хвост "мессеру", так как радиус виража последнего был больше. Горизонтальные скорости нашего и немецкого самолетов были одинаковы, но на пикировании ЛаГ-5 летел быстрее. Вооружение нового советского истребителя вполне устраивало воздушных бойцов.

Кроме усложнившейся техники пилотирования истребителя из-за большого веса (3300 кг) и недостаточных компенсаторов рулей по сравнению с ЛаГГ-3 и Як-1, выявились и конструктивные недостатки. Например, отмечены два случая срыва моторных и боковых капотов, не полностью выпускалось костыльное колесо, случались течи бензо- и маслобаков по сварным швам, после 20 часов работы прогорали выхлопные коллекторы. Существенным преимуществом ЛаГ-5 перед ЛаГГ-3 и Як-1 была защита передней полусферы звездообразным мотором воздушного охлаждения. Живучесть самолета увеличилась.

Известны случаи, когда в воздушном бою пушечным огнем противника были пробиты всасывающий и выхлопной патрубки одного цилиндра и крышки клапанных коробок, воздушный винт, погнуты ребра цилиндров. И все же самолеты благополучно приземлялись на своем аэродроме и вскоре их восстанавливали.

При выполнении боевых заданий моторы в основном работали на номинальном и форсированном режимах, причем на последнем порой до 10-13 минут, в то время как инструкцией допускалось не более 5 минут. Тем не менее практически все двигатели работали нормально. В выводах доклада руководства НИИ ВВС главному инженеру ВВС А.К.Репину отмечалось: "Первый опыт эксплуатации моторов М-82 в боевых условиях на самолетах-истребителях показывает удовлетворительные результаты. Летный и технический состав дают положительную оценку самолету ЛаГ-5 с мотором М-82 как по надежности работы мотора, так и по уходу и эксплуатации мотора на земле..."

Дебют Ла-5 состоялся осенью 1942 года в самом начале битвы на Волге. По этому поводу летчики 5-го ГИАП в письме самолетостроителям завода No. 21 сообщали:

"Наш гвардейский истребительный авиаполк дерется с фашистскими стервятниками на самолетах типа Ла-5, выпущенных вашим заводом. Летчики-гвардейцы довольны вашими самолетами и горячо благодарят за самоотверженный труд. В воздушных боях с фашистскими самолетами Ла-5 показал себя исключительно с хорошей стороны. Машина проста в пилотировании, устойчива и вынослива. Пресловутые "мессершмитты" всех модификаций в открытый бой с нами не вступают. Можем доложить вам, что на ваших самолетах гвардейцы-летчики нашего полка только за месяц сбили 47 фашистских самолетов, не потеряв своего ни одного".

Наглядным примером применения истребителя Ла-5 может служить боевой опыт 13-го и 437-го истребительных авиаполков 201-й авиадивизии, действовавшей под Сталинградом. Этот опыт обобщил П.М.Бойков в книге "На главных направлениях".

Уже в ноябре 1942 года немецкая авиация резко активизировала боевую работу. В связи с этим командующий 8-й воздушной армии ввел в бой 2-й смешанный авиакорпус, куда входила и 201 АД. Однажды, прикрывая переправу через Волгу, две пары Ла-5, ведомые капитаном И.И.Тенниковым, встретили 12 бомбардировщиков Ju-88, прикрываемых шестеркой Me-109. Разбившись на пары, советские летчики расстроили боевой порядок немцев, сбив три и повредив две машины. Казалось, бой окончен, но в это время к переправе подоспела еще девятка двухмоторных Ме-110 и четверка Me-109. В этих боях противник не досчитался шести самолетов, и три из них пришлись на долю Тенникова, причем один Ме-110 отважный летчик уничтожил таранным ударом, при этом сам остался жив.

24 ноября восьмерка Ла-5 13-го ИАП во главе с Лышковым, прикрывая штурмовики Ил-2, сражалась сначала с четырьмя, а затем с двенадцатью Me-109. Они уничтожили пять самолетов противника, не потеряв ни одного своего. Два дня спустя четверка Ла-5, выполняя аналогичную задачу, уничтожила три Me-109, потеряв лишь один свой истребитель, совершивший вынужденную посадку.

Не менее результативно действовали и летчики 437-го ИАП. 1 декабря восемь Ла-5, возглавляемых капитаном В.Н.Орловым, в воздушном бою с двенадцатью истребителями противника над аэродромом Гумрак сбила пять машин. В тот же день четверка Ла-5 под командованием старшего лейтенанта И.В.Новожилова расчищала для штурмовиков район их предстоящих действий и за пять минут сбила пять самолетов противника. На самолете Ла-5 в 1943 году открыл боевой счет И.Н.Кожедуб, а на машине, подаренной ему колхозником Коневым, довел число побед до 45. Это ли не свидетельство высокой выучки летчиков и хороших характеристик Ла-5.

"Воздушные бои" в НИИ ВВС между Ла-5Ф и Me-109G-2 и G-4 показали, что первый имел преимущества в скороподъемности и радиусе виража до высоты 6000 м, заходя в хвост немцам через три-четыре виража. Не уступал Ла-5Ф "мессершмиттам" и в боях на вертикалях, но здесь преимущество до высоты 3000 м было на стороне более опытного и инициативного пилота. Не хуже обстояло дело и в бою с FW 190A-4 и А-5 - Ла-5Ф и здесь мог постоять за себя.

В 1942 году завод No. 21 выпускал Ла-5 с устройствами аварийного сброса фонаря как на ЛаГГ-3, а с февраля 1943 года - Ла-5Ф со срезанным гаргротом фюзеляжа (это обеспечило необходимый обзор задней полусферы), а также с передним и задним бронестеклами. Фронтовым летчикам последнее нововведение понравилось, но полностью переход на такой фонарь руководство завода запланировало на июнь. ВВС это не устраивало, и начальник Управления заказов ВВС генерал Алексеев попросил НКАП ускорить решение данного вопроса и начать сдавать доработанные Ла-5Ф в массовых количествах уже в апреле.

Осенью 1942 года из сборочного цеха горьковского авиазавода выкатили и 21 ноября предъявили на государственные испытания Ла-5 No. 39210101 с мотором М-82Ф. Обращает на себя внимание его обозначение "тип 39"; все предшествовавшие машины Ла-5 и Ла-5Ф покидали завод как "тип 37".

Новый самолет был облегченным трехбаковым истребителем с уменьшенным гapгротом. В его арсенале были пушка ШВАК и пулемет ВС. Все изменения, внесенные в него, были предварительно "обкатаны" на самолетах No. 37210850 и No. 37210871.

В ходе государственных испытаний усовершенствованного Ла-5, завершившихся в январе 1943 года, получили максимальную скорость 600 км/ч на высоте 6300 м и 582 км/ч на 3600 м. Это был наивысший результат для Ла-5 с мотором М-82Ф, а самолет стал как бы переходным от Ла-5Ф к Ла-5ФН.

11 декабря 1942 юда в горьковской печати прозвучал призыв-обращение чкаловских колхозников к трудящимся области о постройке эскадрильи самолетов "Валерий Чкалов". Эта акция получила отклик и в адрес завода No. 21 стали поступать средства, на которые изготовили свыше 60 истребителей. В итоге задуманная эскадрилья превратилась в полнокровную дивизию.

Подробно боевая работа истребителей с именем легендарного летчика описана в книге В.А. Персидского "Эскадрилья "Валерий Чкалов"" (Нижний Новгород, 1999 г.). Я же приведу лишь сведения о полках, летавших на этих машинах. Первые 17 Ла-5 с надписями "Валерий Чкалов" поступили в 4-й гвардейский ИАП Краснознаменного Балтийского флота, базировавшийся на аэродроме "Бычье поле". Затем 14 таких же самолетов (а с середины 1943-го и Ла-5ФН) прибыли в 193-й ИАП, по 15 и 10 машин - соответственно в 88-й гвардейский ИАП и 254-й ИАП . По одному истребителю числилось в 137-м и 21-м ИАПах. Имелись самолеты с надписями "Валерий Чкалов" в 240-м, 13-м и 111-м гвардейском полках, но точное их число установить не удалось.

Краткое техническое описание.

Ла-5 - одномоторный деревянный низкоплан. Как и у ЛаГГ-3, основным конструкционным материалом планера была сосна. Для изготовления лонжеронов крыла и некоторых шпангоутов использовали дельта-древесину. Деревянные детали самолета склеивали смоляным клеем ВИАМ-Б-3 или карбамидным КМ-1.

Крыло, набранное из профилей NACA-23016 и NACA-23010, технологически делилось на центроплан и две двухлонжеронные консоли с фанерной работающей обшивкой. К трубе с помощью металлической торцевой нервюры крепились основные стойки шасси. Между лонжеронами центроплана были выклеены из фанеры кессоны для бензобаков, а в носовой части находились купола для колес шасси.

Консоли имели угол поперечного V=5°. Лонжероны - деревянные с полками из дельта-древесины (на истребителях Ла-5ФН тип 41 завода No. 21 начиная с 1944 года устанавливали металлические лонжероны.) К консолям с фанерной обшивкой крепились автоматические предкрылки, щитки-закрылки типа "Шренк" и элероны типа "Фрайз" с дюралевым каркасом, обшитые перкалью. На левом элероне имелся триммер. В промежутке между первой и седьмой нервюрами консолей располагались топливные баки.

Фюзеляж состоял из металлической передней фермы и деревянного монокока, выполненного за одно целое с килем. Его каркас состоял из четырех лонжеронов и 15 шпангоутов. Фюзеляж наглухо скреплен с центропланом четырьмя стальными узлами. Кабина пилота закрыта сдвижным фонарем, стопорящимся в открытом и закрытом положениях. На шпангоуте за спинкой пилота установлена броня толщиной 8,5 мм.

Горизонтальное оперение - свободнонесущее, стабилизатор - двухлонжеронный, цельнодеревянный, с фанерной работающей обшивкой. Стабилизатор состоял из двух половин, крепившихся к силовым элементам хвостовой части фюзеляжа. Руль высоты с триммером имел дюралевый каркас, обшитый полотном, и также состоял из двух половин.

Шасси - убирающееся, двухопорное с хвостовым колесом. Основные опоры имели масляно-пневматические амортизаторы. Основные колеса размером 650x200 мм имели воздушнокамерные тормоза. Хвостовая свободноориентирующаяся опора убиралась в фюзеляж и снабжалась колесом размером 300x125 мм.

Управление самолетом смешанное: элеронами - с помощью жестких тяг, рулями высоты и поворота - тросовое. Выпуск и уборка шитков-закрылков осуществлялись с помощью гидропривода.

Силовая установка состояла из звездообразного двигателя воздушного охлаждения М-82 и трехлопастного винта изменяемого шага ВИШ-105В диаметром 3,1 м. Выхлопные патрубки соединялись в два коллектора реактивного типа. Для регулировки температуры мотора служили лобовые жалюзи, располагавшиеся в переднем кольце капота, и две створки по бокам капота за мотором. Сотовый маслорадиатор - под двигателем, в туннеле нижней крышки капота. На выходе туннель имел регулируемую заслонку (совок). Мотор запускался сжатым воздухом. Масляный бак емкостью 59 л размещался в фюзеляже в месте стыка деревянной части и металлической фермы. Горючее объемом 539 л размещалось в трех центропланных и двух консольных баках.

Вооружение состояло из двух синхронных пушек ШВАК (СП-20) калибра 20 мм (общий боезапас 340 патронов) с пневматическим и механическим перезаряжанием и коллиматорного прицела ПБП-la. На самолетах Ла-5ФН устанавливали крыльевые бомбодержатели, рассчитанные на подвеску бомб калибра 50 и 100 кг.

В состав оборудования кроме стандартного набора пилотажно-навигационных и контролирующих приборов входили коротковолновая радиостанция РСИ-4, кислородный прибор и посадочная фара. На самолетах Ла-5ФН устанавливались кислородные приборы КПА-Збис или КП-12. Запаса кислорода хватало для полета в течение 1,5 часа на высоте 8000 м.




 ЛТХ:
Модификация   Ла-5
Размах крыла, м   9.80
Длина, м   8.67
Высота, м   2.54
Площадь крыла, м2   17.50
Масса, кг
  пустого   2681
  взлетная   3360
Тип двигателя   1 ПД Швецов М-82
Мощность, л.с.   1 х 1330
Максимальная скорость , км/ч
  у земли   509
  на высоте   580
Практическая дальность, км   1190
Максимальная скороподъемность, м/мин   833
Практический потолок, м   9500
Экипаж, чел   1
Вооружение:   две 20-мм пушки ШВАК и 2х 100-кг бомбы ФАБ-100


 Доп. информация :


 Чертеж "Лавочкин Ла-5 (1)"
 Чертеж "Лавочкин Ла-5 (2)"
 РЛЭ "Лавочкин Ла-5 (html)"
 РЛЭ "Лавочкин Ла-5 (gif)"
 Фотографии:

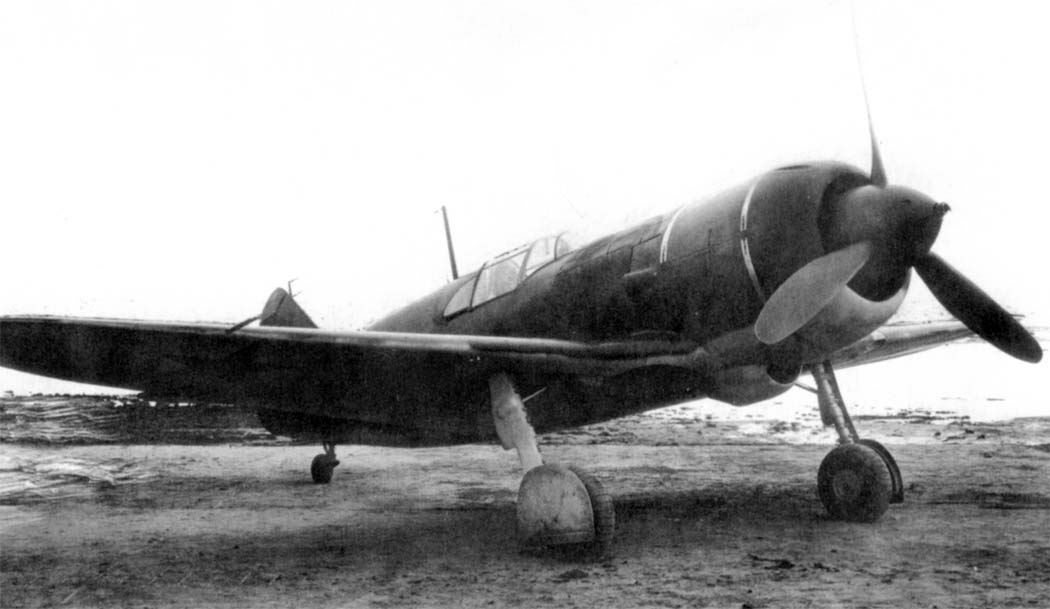

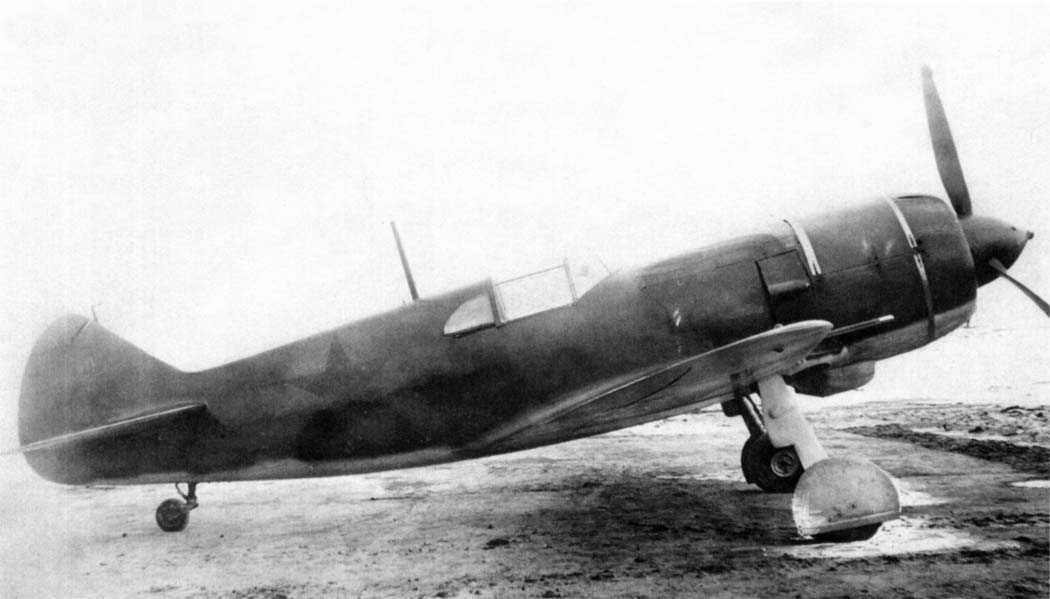

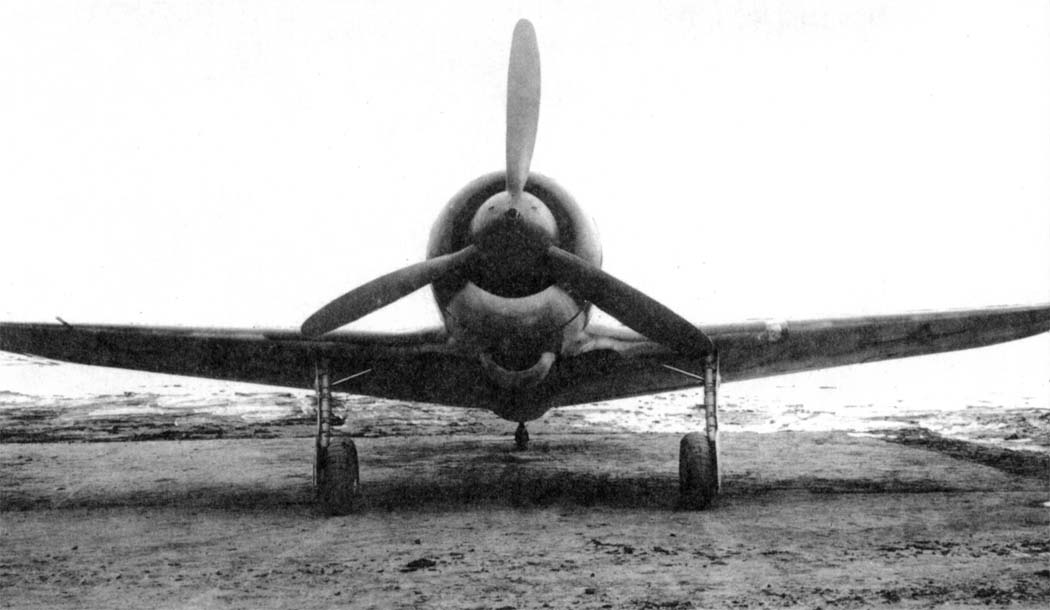

 ЛаГГ-5 (ЛаГГ-3 М-82)
 ЛаГГ-5 (ЛаГГ-3 М-82)
 ЛаГГ-5 (ЛаГГ-3 М-82)
 ЛаГГ-5 (ЛаГГ-3 М-82)
 Опытный Ла-5 (Тип 37)
 Опытный Ла-5 (Тип 37)

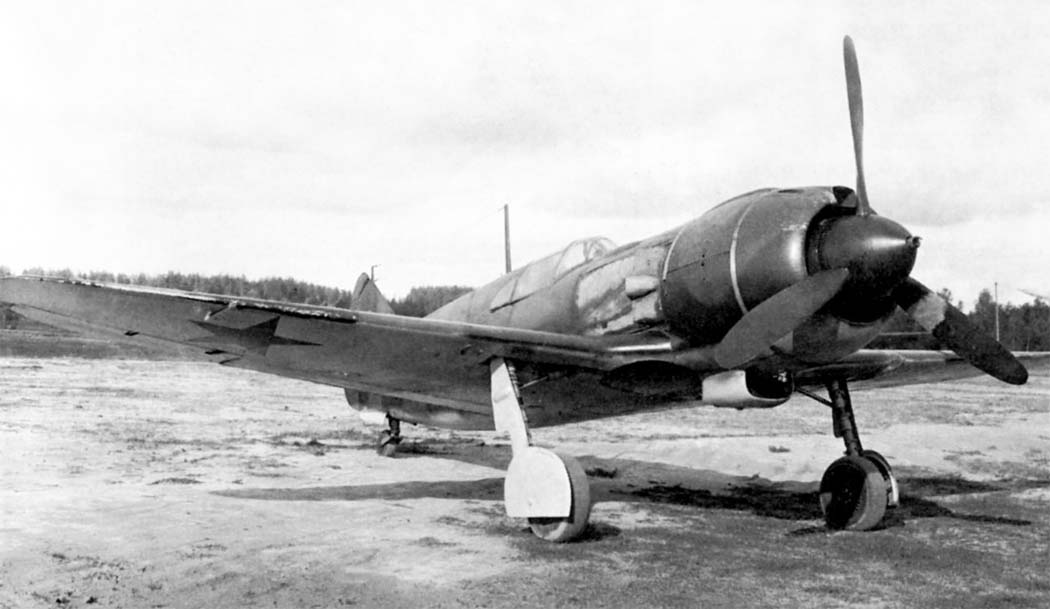

 Серийный Ла-5
 Ла-5 8-ой серии (с герметизацией капота)
 Ла-5 7-ой серии

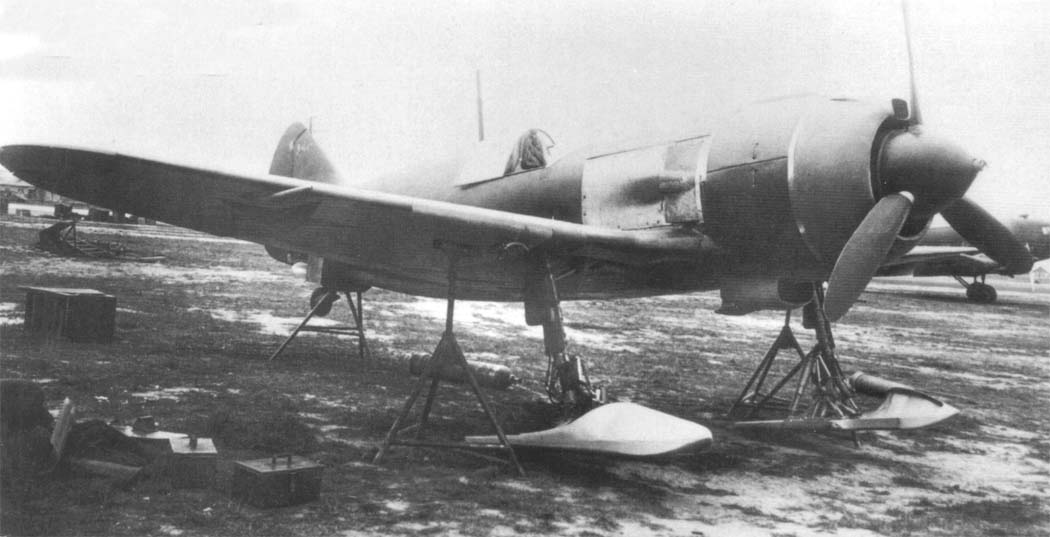

 Ла-5 на лыжах в НИИ ВВС
 Серийный Ла-5 (ЛаГ-5) в НИИ ВВС

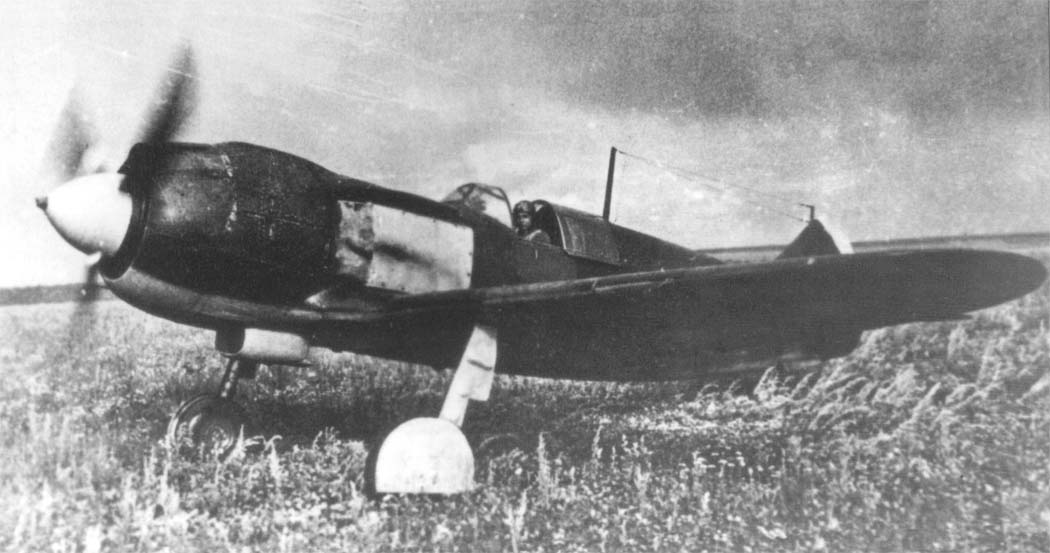

 Ла-5 на полевом аэродроме
 Серийный Ла-5 (ЛаГ-5)

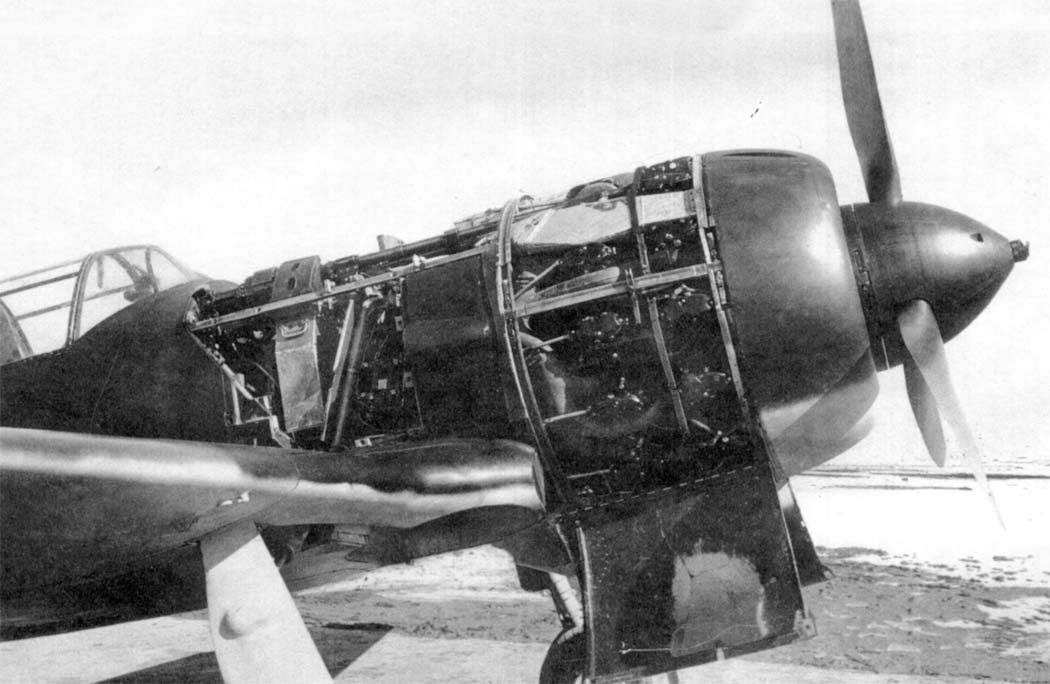

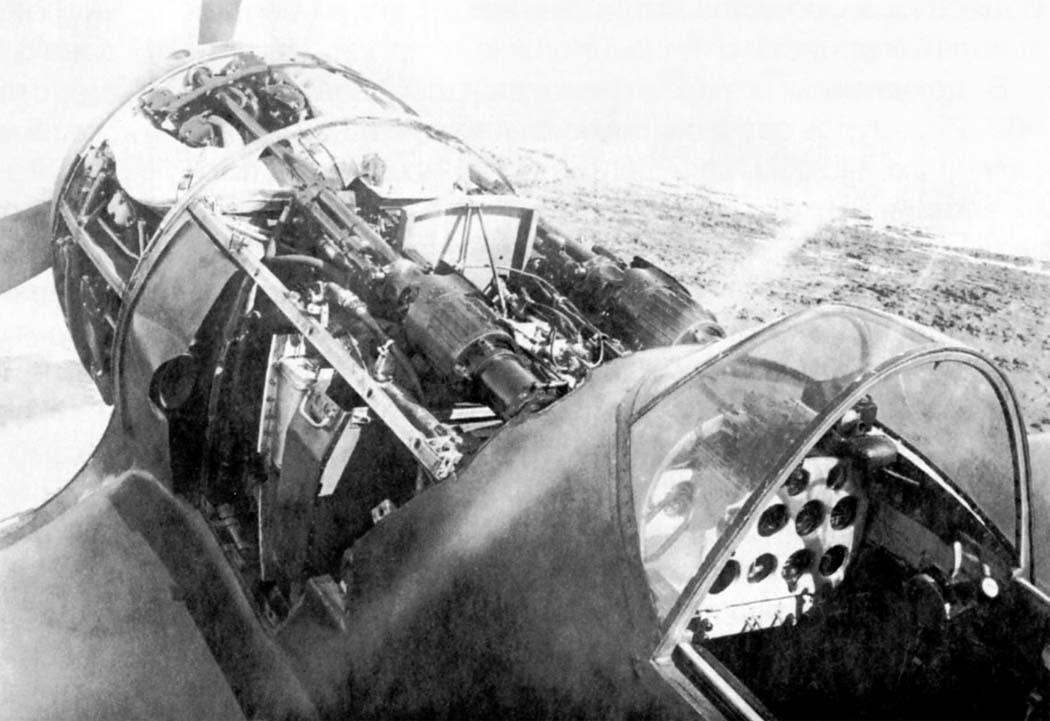

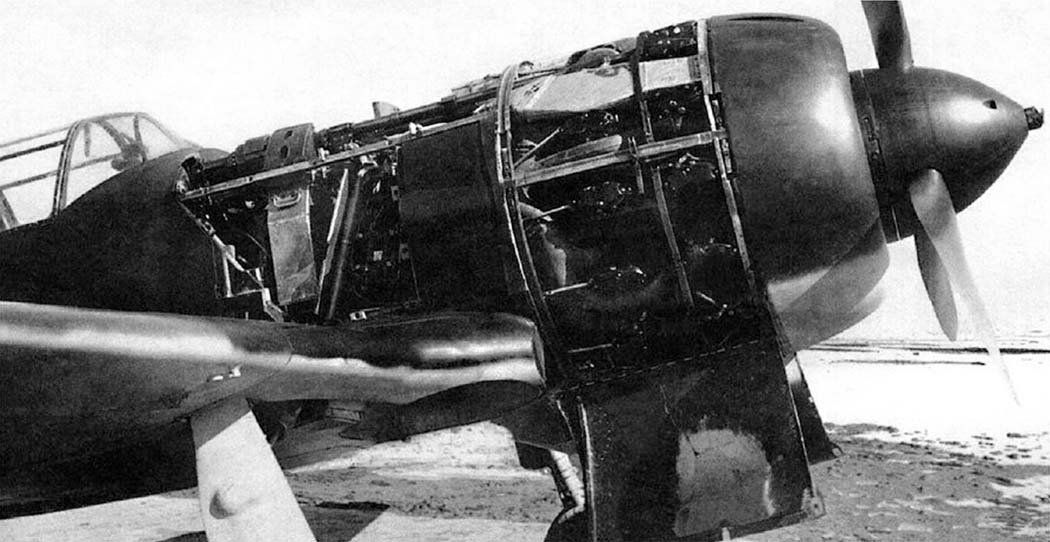

 Силовая установка и вооружение Ла-5
 Серийный Ла-5 (ЛаГ-5)

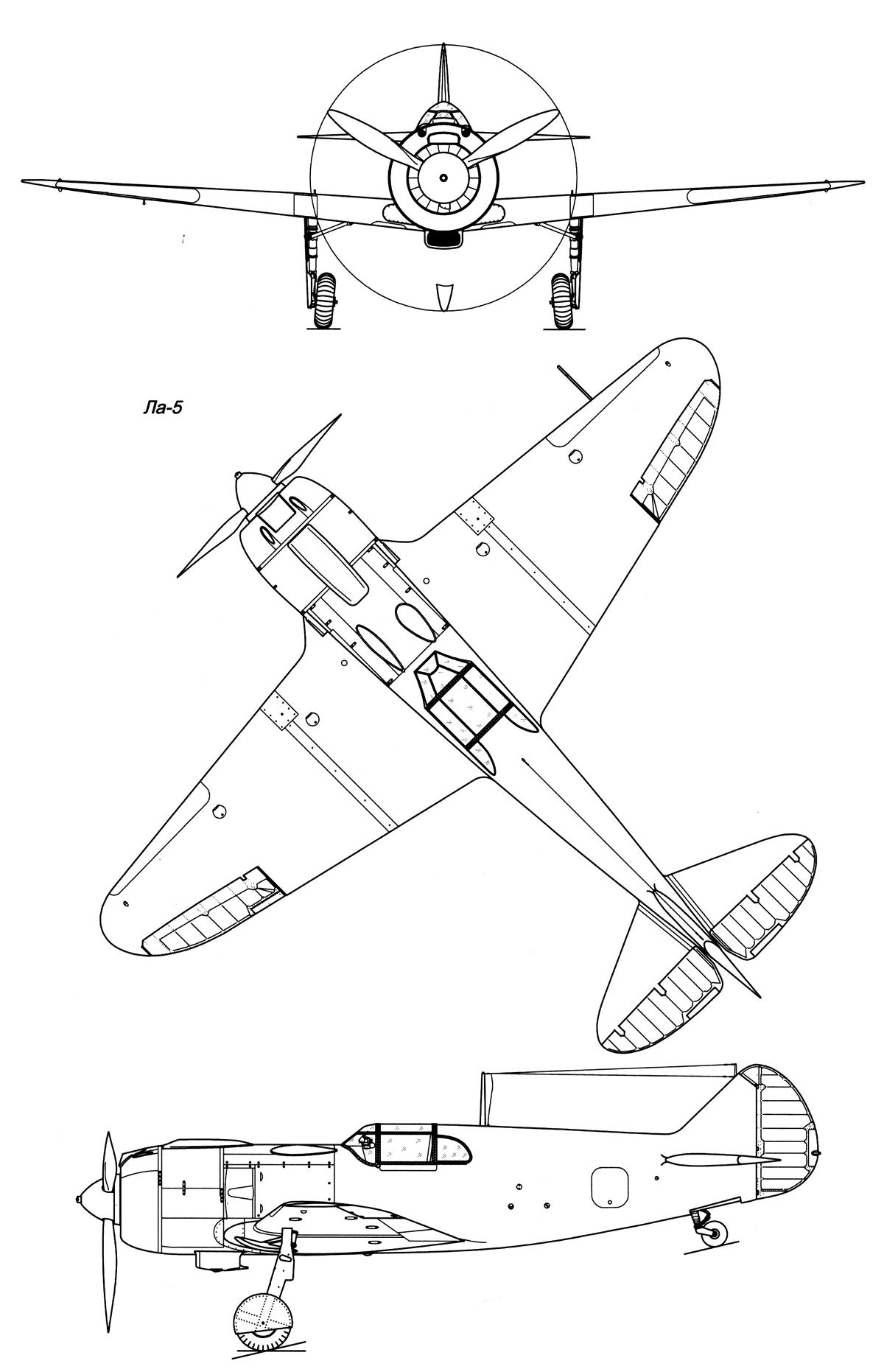

 Схемы:

 Ла-5

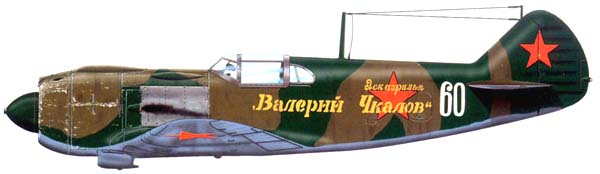

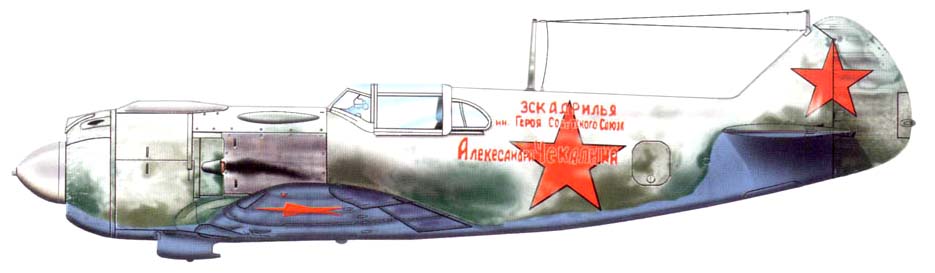

 Варианты окраски:

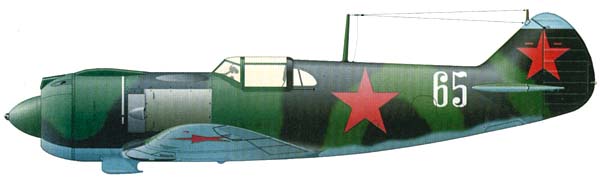

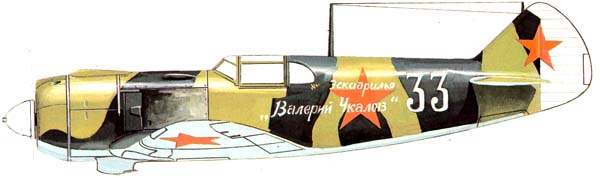

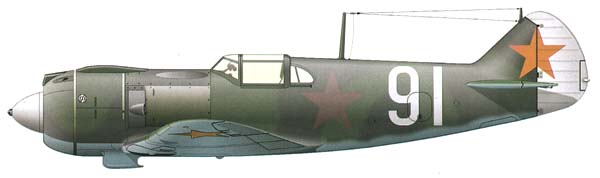

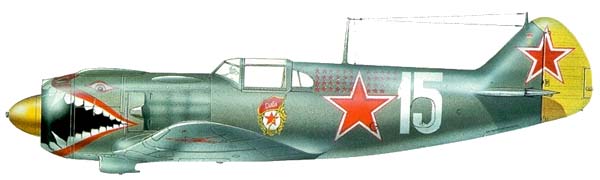

 Ла-5  302 иад
 Ла-5 159 иап
 Ла-5 3 гиап БФ
 Ла-5 капитана Костылева 3 гиап БФ
 Ла-5
 Ла-5  В. Голубева 4 гиап БФ







Список источников:

Эксмо. Николай Якубович. Истребитель Ла-5. Кошмарный сон "бубновых тузов"
Русавиа. Николай Якубович. Самолеты С.А.Лавочкина
Алексеенко В., Никольский М. Истребители Лавочкина в Великой Отечественной войне
Крылья Родины. Евгений Подрепный. "Лавочкин-5" - истребитель завода No.21
Крылья Родины. Виктор Бакурский. Я - "Лавочкин" истребитель
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" No. 69. Ла-5
Squadron/Signal. Aircraft Number 169. Hans Heiri Stapfer. La-5/7 Fighters In action
MBI. Milos Vestsik, Jiri Vrany. Lavockin La-5
L+K 1983-19-20. Jiri Vrany. Lavockin La-5
AeroJournal Hors-Serie 20 (2015-03-04). Herbert Leonard. Les Chasseurs Lavotchkine 1939-1945
