главная авиация второй мировой истребители
   Ла-7

Разработчик: ОКБ Лавочкина
Страна: СССР
Первый полет: 1944
Тип: Истребитель
  ЛТХ     Доп. информация



Вслед за "дублером" Ла-5ФН No. 39210104 КБ Лавочкина совместно с ЦАГИ доработало еще одну машину, No. 39210206, ставшую последней ступенькой к будущему Ла-7. Самолет отличался полной герметизацией капота двигателя, индивидуальными выхлопными патрубками, перекомпонованным центропланом и маслорадиатором, разметенным за пятым шпангоутом фюзеляжа. Испытания машины, ставшей фактически летающей лабораторией, на которой отрабатывались новые технические решения в Летно-исследовательском институте (ЛИИ), начались зимой 1943/1944 года. Ее жизнь оказалась недолгой: 10 февраля она потерпела аварию. В тот день на самолете, пилотируемом летчиком ЛИИ Н.Адамовичем, из-под капота мотора вырвалось пламя и испытателю пришлось покинуть на парашюте горящий Ла-5.

Но в целом самолет No. 39210206 свою задачу выполнил, а 1 февраля 1944 года летчик-испытатель ЛИИ Г.М.Шиянов поднял в воздух усовершенствованный истребитель Ла-5 "эталон 1944 г.". В отличие от предшественников на нем установили винт ВИШ-105 В4 со специальным профилем лопастей ЦАГИ В-4, вращавшихся с околозвуковой скоростью. Вместо двух пушек СП-20 поставили три синхронных УБ 20. Маслораднатор в соответствии с рекомендациями ЦАГИ перенесли под фюзеляж, а патрубки, всасывающие воздух для охлаждения масла - в носок центроплана. Улучшили форму зализов между крылом и фюзеляжем, поставили индивидуальные патрубки на все цилиндры мотора, а на его капоте сократили число всевозможных крышек и уменьшили размеры боковых створок. Стойки основных опор шасси укоротили на 80 мм. Баллон сжатого воздуха, предназначавшийся для запуска двигателя, сместили назад, радиоприемник и передатчик расположили в хвосте фюзеляжа. Электросеть стала однопроводной. Были и другие, более мелкие доработки. Вес пустого самолета снизился на 71 кг, полетный - на 55 кг, а центровка сдвинулась назад, снизив запас продольной устойчивости, что особенно заметно сказывалось при наборе высоты.

С 16 февраля "эталон 1944 года" проходил государственные испытания в НИИ ВВС,. Ведущими по машине были инженер В.П.Алексеенко и летчик А.Г.Кубышкин. Испытания пришлось прервать 20 февраля, когда оборвался один из шатунов в моторе. На ремонт ушло свыше двух недель. 22 марта из-за заводского брака на рулежке разрушился второй шпангоут. К этому времени удалось сделать лишь девять полетов, показавших, что максимальная скорость у земли возросла до 597 км/ч, на первой границе высотности (3250 м) - до 670 км/ч, а на второй (6000 м) - до 680 км/ч. Вертикальная скорость у земли составила 21 м/с, подъем на высоту 4000 м занимал 3,4 минуты.

Управлять самолетом стало легче, хотя из-за отсутствия триммера руля поворота летчику приходилось прикладывать значительные усилия, чтобы удержать истребитель от разворота. Температура в кабине пилота, доходившая порой до 40°С, приносила пилоту немалые неудобства. Из-за плохой вентиляции постоянно чувствовалось присутствие отработанных газов и запах горелой резины.

Но по летным данным самолет можно было считать одним из лучших истребителей. В выводах отчета по государственным испытаниям отмечалось: "Модифицированный самолет Ла-5 эталон 1944 г. по максимальной скорости, скороподъемности стоит на уровне лучших современных истребительных самолетов, находящихся на вооружении ВВС КА и иностранных государств".

Специалисты НИИ ВВС знали, что писать, ведь через их руки проходили не только советские боевые машины, но и трофейные немецкие, а также поступавшие из Великобритании и США самолеты.

В заключении того же отчета говорилось: "Заданные постановлением ГОКО (Государственного комитета обороны) No. 5404 от 15 марта 1944 года для улучшенного Ла-5 максимальная скорость 685 км/час на высоте 6000 м и полетный вес 3250 кг практически достигнуты.

Рекомендовать в серийное производство самолет Ла-5 эталон 1944 года (Ла-7), как имеющий значительные преимущества в летных данных над Ла-5, с устранением отмеченных дефектов. Так как на самолете  установлены опытные пушки УБ-20, испытания которых не закончены в НИИ АВ ВВС, считать целесообразным выпускать самолеты с серийным вооружением, т.е. две пушки СП-20 с боезапасом 340 патронов..."

Лишь в июне - июле 1944 года в НИИ ВВС удалось провести первые испытания трех синхронных мушек Б-20. Они выявили, что при выбросе гильз в воздух из зализов крыла случались повреждения консолей крыла и хвостового оперения. Машину доработали, сделав выброс гильз под фюзеляж, и в сентябре вновь испытали в НИИ ВВС. В серийное производство трехпушечный вариант пошел летом 1945 г.

Войсковые испытания Ла-7 проходили с 15 сентября по 15 октября 1944 года во время Рижской операции Прибалтийского фронта в 63-м Гвардейском Вильненском ИАП (командир полка - Герой Советского Союза подполковник Горбатюк, заместитель командира ИАП - майор Шишкин). Полк имел 28 серийных Ла-7 производства московского завода No. 381 (52-й и 53-й серий), выпущенных в июне-августе 1944 года, и два самолета завода No. 21 (во время испытании оба вышли из строя, один из них - в бою). Полк базировался на аэродромах Пурайчай (площадка размером 200x1200 м с хорошими подходами) и Шауляй (большой стационарный аэродром с травяным покрытием). На всех Ла-7 стояли металлические лонжероны крыла, с воздушного винта сняли храповик, предназначавшийся ранее для запуска от автостартера, и насос НБ-ЗУ с маслофильтра, на некоторых машинах установили пылевые фильтры. Самолеты развивали максимальную скорость у земли на номинальном режиме работы мотора - 578 км/ч, а на форсаже - 644 км/ч, на 2-й границе высотности (5900 м) - 658 км/ч. Время набора высоты 5000 м составляло 4,95 мин., а виража на высоте 1000 м - 20 с, набор высоты в боевом развороте равнялся 1400 м.

Из 116 групповых вылетов пилоты Ла-7 в 47 случаях встречались с группами самолетов противника. Общее число встреченных самолетов - 268, из них FW-190 - 254, Ме-109С, - десять, Me-110 - один, FW-189 - три. В 39 случаях встречи сопровождались боями.

За месяц полк сбил 55 самолетов противника (52 FW-190 и три Me-109G), потеряв восемь Ла-7, из них в бою - четыре и трех летчиков. Все не боевые потерн были связаны с отказом моторов: одна - при пробном вылете, а три - в полетах на боевые задания. Активность действий авиации противника за время войсковых испытаний понизилась, но были дни, когда отдельные самолеты делали по 5-6 боевых вылетов.

При полетах для прикрытия наземных войск и бомбардировщиков средняя продолжительность патрулирования над нолем боя занимала 30-40 минут, а весь полет - до 1 часа 10 минут. Для того чтобы лишить противника внезапности, патрулирование происходило на повышенной скорости и с маневром но высоте. Действия группы координировались радиостанцией наведения, расположенной на поле боя. Кроме того, постоянно поддерживалась связь между самолетами группы.

Улучшение летно-технических данных Ла-7 по сравнению с Ла-5 несколько изменило тактику наших истребителей над полем боя. У сковывающей группы отпала необходимость находиться с большим превышением над ударной, так как Ла-7, в случае необходимости, быстро успевал набрать высоту и занять выгодную позицию. По этой причине во всех случаях патрулирования при обнаружении самолетов противника, независимо от их числа, Ла-7 немедленно принимали бой.

Вылет на сопровождение штурмовиков происходил после их прохода над аэродромом. Средняя скорость при этом была 300-350 км/ч, а продолжительность - 30-40 минут. Во время работы штурмовиков на поле боя сковывающая группа Ла-7 держалась в стороне, вне зоны зенитного огня. При появлении истребителей противника она немедленно вступала в бой.

Отмечались случаи, когда самолеты FW-190 уходили из-под удара Ла-7 на бреющем полете после резкого снижения и торможения путем сброса газа и выпуска крыльевых щитков. Ла-7 прекращал атаку и выходил из боя с набором высоты, чтобы не попасть под огонь неприятеля. На лобовые атаки пилоты FW-190 решались в редких случаях, а Me-109G вообще от них уклонялись.

В боевом маневрировании Ла-7 по сравнению с FW-190 и Me-109 показали лучшую скороподъемность, догоняя их как на восходящих виражах, так и в боевом развороте. Опыт показал, что лучше уходить из-под удара противника, зашедшего в хвост, крутой восходящей спиралью. Ла-7 мог с большим успехом вести бой с превосходящим по численности противником.

В доказательство приведу такой пример. 25 августа группа майора Воронько из шести Ла-7 вылетела для расчистки воздушного пространства от самолетов противника. В итоге из 12 FW-190 и двух Me-109G было сбито семь самолетов, из них шесть - FW-190. С советской стороны был потерян один самолет, летчик спасся на парашюте.

В отчете по результатам войсковых испытаний отмечалось, что "Ла-7 показал себя как современный скоростной маневренный истребитель, способный прикрывать действия наземных войск и бомбардировочной авиации, сопровождать штурмовую авиацию, осуществлять свободную охоту и воздушную разведку, расчищать воздух от самолетов противника, прикрывать аэродромы..., в отдельных случаях вести бомбометание. Высокие летные данные Ла-7 позволяют ему занимать выгодные позиции в воздушном бою...

Для безопасности полетов в облаках необходима установка авиагоризонта, для ориентировки в плохих метеоусловиях и при ведении воздушных боев на самолете Ла-7 желательна установка радиополукомпаса.

Техника пилотирования относительно проста и освоение его при переходе с Ла-5 для летного состава трудностей не представляет. Желательно устранить ненадежный выпуск предкрылков и тяжелое управление рулем поворота. Размеры кабины и обзор достаточны. Размещение рычагов управления удобное. Работу летчика в кабине усложняют высокая температура воздуха и плохая вентиляция, плохая система плечевых ремней, стесняющих движение летчика в бою, неудобная конструкция педалей".

В июне 1944 года на аэродроме НИИ ВВС в Чкаловской на Ла-7 начал переучиваться личный состав 9-го гвардейского истребительного авиаполка (командир А.Ф.Морозов). Среди летчиков полка были дважды Герой Советского Союза В.Д.Лавриненков и Герой Советского Союза Амет-Хан Султан. Через четыре месяца полк начал боевую работу в небе Прибалтики. Воюя на Ла-7, вторую золотую медаль Героя заслужил Амет-Хан Султан. Герои Советского Союза М.С.Твеленев (удостоен этого высокого звания 23 февраля 1945 г.) и И.В.Тимофеенко (награжден 1 июля 1944 г.) стали впоследствии летчиками-испытателями НИИ ВВС.

В декабре 1944 года командование 179-го гвардейского трансильванского ИАП 3-й авиадивизии по поручению личного состава сообщило авиастроителям, что самолеты Ла-7 в воздушных боях имеют преимущества над всеми современными истребителями противника во всех вариантах ведения боя до высоты 5000 м (выше подниматься не доводилось). Летный состав самолет Ла-7 любит, верит в него и успению проводит на нем воздушные бои.

На Ла-7 И.Н.Кожедубу удалось первым из советских летчиков сбить реактивный истребитель Ме-262. Факт довольно известный и, несмотря на это, все же стоит привести описание боя словами Ивана Никитовича:

"19 февраля 1945 года Дмитрию Титареико и мне довелось встретиться с немецко-фашистским реактивным самолетом.

Дело было так. Мы вели воздушную охоту невдалеке от линии фронта. Внимательно слежу за воздухом. С юга, со стороны Франкфурта, на высоте 3500 м внезапно появился самолет. Он летит вдоль Одера на скорости, предельной для наших "Лавочкиных". Да это же реактивный самолет! Быстро разворачиваюсь. Даю мотору полный газ, преследую врага. Летчик, очевидно, и не смотрел назад, полагаясь на большую скорость. Выжимаю из машины максимальную скорость, стараюсь сократить дистанцию и подойти с небольшим снижением под "брюхо" вражеского самолета. Хочется подробно рассмотреть его; если удастся - открыть огонь и сбить.

Титареико не отстает. Зная, что он может поспешить, предупреждаю:

- Дима, не торопись!

Подхожу со стороны хвоста на расстояние пятисот метров. Удачный маневр, быстрота действий, скорость позволили мне приблизиться к реактивному самолету. Но что такое? В него летят трассы: ясно - мой напарник все-таки поторопился! Про себя нещадно его ругаю; уверен, что план моих действий непоправимо нарушен. Но его трассы нежданно-негаданно мне помогли: немецкий самолет стал разворачиваться влево, в мою сторону. Дистанция резко сократилась, и я сблизился с врагом. С невольным волнением открываю огонь. И реактивный самолет, разваливаясь на части, падает".

Хотя Ла-7 имел свои преимущества и считался одним из лучших истребителей Второй мировой войны, летные происшествия с ним не были редкостью и главными причинами, как и на Ла-5, являлись производственные дефекты планера и винтомоторной группы, причем, судя по документам, последние проявлялись намного чаще.

Начиная с октября 1944 года по стране прокатилась волна катастроф Ла-7. У самолетов, выпущенных заводом No. 21, разрушались крылья, причем, порой, в горизонтальном полете на крейсерском режиме. Одной из причин этого явления был производственный дефект, вызывающий срыв части обшивки крыла. Обычно такие случаи заканчивались катастрофами, но были и исключения. Так, 22 октября 1944 года в 1-м запасном авиаполку в Арзамасе в полете сорвало кусок обшивки крыла размером 400x400 мм. Самолет сразу перевернуло на спину, но благодаря грамотным действиям пилота, выровнявшего машину и севшего на повышенной скорости, удалось установить причину летного происшествия. В ноябре ВВС пришлось прекратить полеты всех Ла-7 21-го завода до устранения этого дефекта.

В начале эксплуатации Ла-7 нередки были случаи разрушения капотов моторов и камер основных колес. Но особенно дико выглядит катастрофа Ла-7, произошедшая в апреле 1945 года в одном из полков 5 ВА, когда выяснилось, что на заводе при установке консолей крыла стыковочные отверстия центроплана и консолей не совпали и слесарь-сборщик решил этот вопрос по-своему - посадил болты лонжерона с помощью кувалды...

Для полноты изложения приведу пример еще одного, правда, не типичного летного происшествия. 14 февраля 1945 года летчику-испытателю завода No. 21 Большакову предстоял полет на отстрел оружия. Только летчик прикоснулся к боевой кнопке, как лопасти винта срезало. Самолет, лишенный тяги, резко потянуло вниз, и пилоту ничего не оставалось делать, как выброситься с парашютом. Последовавшее расследование аварии показало, что на истребителе ошибочно установили шестерни привода синхронизатора с другой редукцией...

Самолет Ла-7, обладавший отличной маневренностью, высокой скоростью и сильным вооружением, как нельзя лучше соответствовал формуле А.И. Покрышкина: "Скорость - маневр - огонь". Но даже после войны он сохранил немало как конструктивных, так и производственных дефектов. Конечно, дефекты были присущи не только самолетам Лавочкина, их немало имелось и на истребителях Як-3 и Як-9. Они были связаны не только с предельно сжатыми сроками проектирования самолетов в военное время, но и с упавшей культурой производства в те тяжелые для страны годы.

Соответствие летных и весовых характеристик серийных самолетов их эталонам всегда было "головной болью" для заказчика и промышленности, поэтому приходилось постоянно проводить контрольные испытания машин. Не исключением был и Ла-7. В частности, испытания самолета No. 45212225 в 1945 году выявили снижение максимальной скорости на 28 км/ч. Потребовались поиски причин этого и устранение выявленных дефектов.

В 1945 году вышло постановление ГКО, а 14 ноября в НКАП состоялось совещание по вопросу повышения качества боевых машин. Выступивший там П.А.Воронин сообщил, что по основному дефекту Ла-7 - высокой температуре в кабине - завод No. 21 сделал три доработанных машины и предъявил их в НИИ ВВС, но из-за некачественного изготовления заказчик вернул их в Горький.

Более подробно состояние Ла-7 охарактеризовал С.А.Лавочкин. Из стенограммы его выступления видно, что из двенадцати дефектов, записанных в решении ГКО, самым главным была высокая температура в кабине летчика. Остальные являлись менее серьезными и девять из них, потребовавшие вмешательства конструкторов, оперативно устранили, в частности облегчили руль поворота, снизив этим нагрузки на педали. Серийный завод также устранил свои дефекты, в том числе несинхронное отклонение предкрылков. Но с жарой в кабине справились лишь частично, после очередного исследования самолета в аэродинамической трубе ЦАГИ. Самое большое, что смогли сделать ученые и конструкторы - это обеспечить температуру воздуха в кабине в пределах от +15°С до +30°С. По сравнению с 50-градусной жарой на прежних машинах это был существенным прогресс. Кроме двух- и трехточечных вариантов Ла-7 с пушками ШВАК и Б-20 на некоторых машинах отрабатывалось и другое вооружение. Например, были опытные варианты с двумя синхронными НС-23С и тремя пушками CШ-20 Шпитального (последним вариант выпустили по распоряжению НКАП). CШ-20 были легче ШВАК, и к тому же с двухсторонним ленточным питанием, благодаря чему секундный залп возрастал в полтора раза. Но в ходе пробных полетов военные забраковали это орудие, и испытания машины прервали. На Ла-7 пытались также установить три пушки калибра 23 мм, разработанные тем же конструктором, но после появления самолета "126" работы в этом направлении прекратили. Пользуясь случаем, отмечу, что наиболее удачным оружием, созданным при участии Шпитального, оказались пулемет ШКАС и пушка ШВАК, а все его попытки единоличного создания авиационной) вооружения, но имеющимся сведениям, заканчивались неудачно.

В плане работ ОКБ-21 на 1945 год был Ла-7 с проектировавшимся двигателем АШ-84. Из-за отсутствия мотора работу перенесли на 1946 год. Тогда же в ЛИИ на Ла-7 исследовались тормозные парашюты, нашедшие практическое применение в 1950-е годы.

Когда начались споры о лучшем истребителе В трои мировой воины, сказать трудно, но истина в них так и не родилась. Из отечественных истребителей на роль самого лучшего претендуют Як-3 и Ла-7. Можно привести массу сравнений, в том числе и результаты "воздушных боев", проведенных летчиками-испытателями в мирном небе Подмосковья, но самыми ценными, на мой взгляд, являются свидетельства фронтовых летчиков. Слово - бывшему командиру 303-й АД генерал-майору Г.Н.Захарову.

"Отношение к самолету, - пишет Георгий Нефедович, - всегда очень субъективно. Поэтому ничего удивительного не будет в том, если многие мои друзья, бывшие летчики-истребители, найдут мою оценку Як-3 завышенной. Летчики 139-го гвардейскою полка, летавшие в ту пору на самолетах Як-9У, признавали достоинства Як-3, но вовсе не считали их абсолютными. Во всяком случае, многие находили, что мощный мотор Як-9У и его пушка стоят легкости и маневренности Як-3. Ну, а патриоты "Лавочкина", в особенности последних его модификаций - Ла-7 и Ла-9, - нигде и никогда не согласятся с тем, что "Лавочкин" в чем-то уступал "Яку". Тут все дело в личных привязанностях летчика, порой даже в характере самою летчика..."





 ЛТХ:
Модификация   Ла-7
Размах крыла, м   9.80
Длина, м   8.67
Высота, м   2.54
Площадь крыла, м2   17.59
Масса, кг
  пустого   2605
  взлетная   3265
Тип двигателя   1 ПД Швецов АШ-82ФН
Мощность, л.с.   1 х 1850
Максимальная скорость , км/ч
  у земли   597
  на высоте   680
Практическая дальность, км   635
Максимальная скороподъемность, м/мин   1111
Практический потолок, м   10750
Экипаж, чел   1
Вооружение:   три 20-мм пушки УБ-20 или две 20-мм пушки ШВАК
 до 200 кг бомб


 Доп. информация :


  Чертеж "Лавочкин Ла-7 (1)"
  Чертеж "Лавочкин Ла-7 (2)"
  Чертеж "Лавочкин Ла-7 (3)"
  "Отчет о летных испытаниях Ла-7"
  Книга "Техническое описание самолета Ла-7"
 Фотографии:

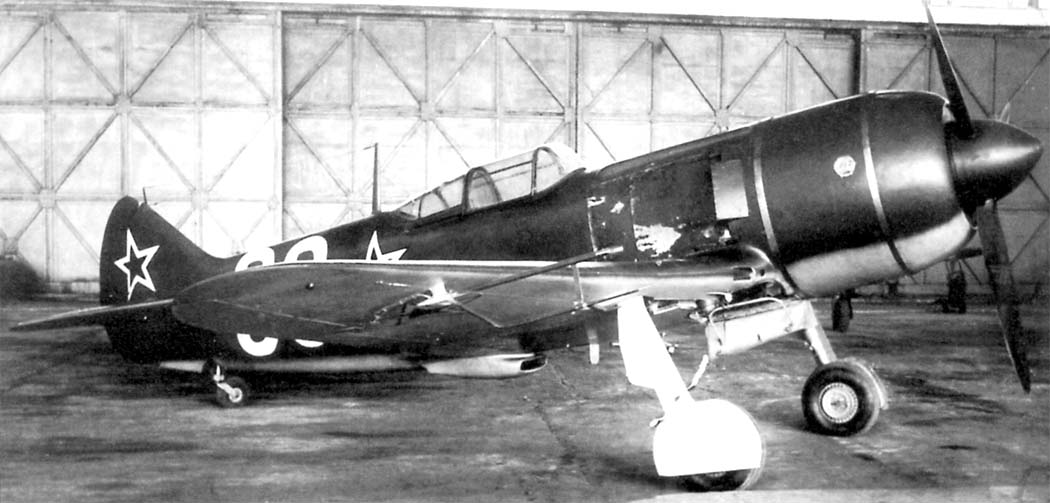

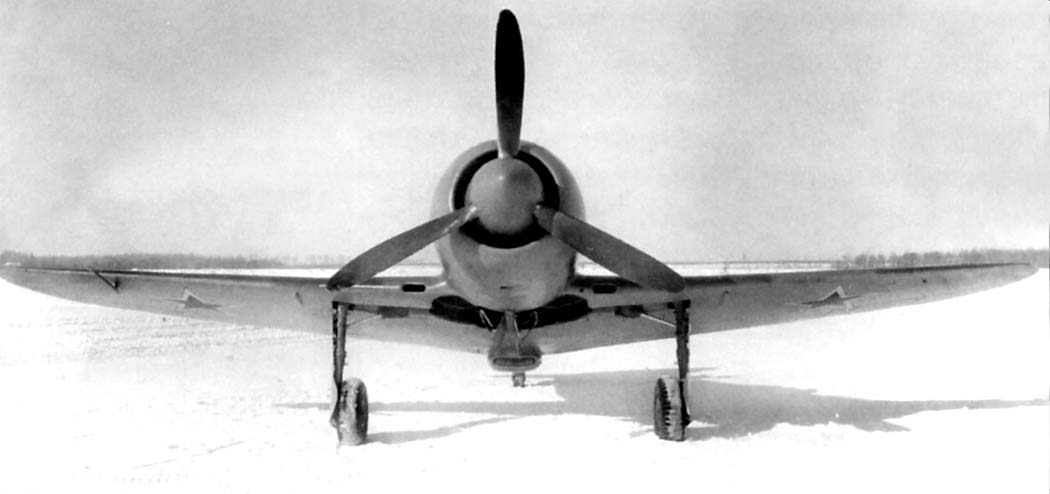

 Ла-5 "Эталон 1944 года"

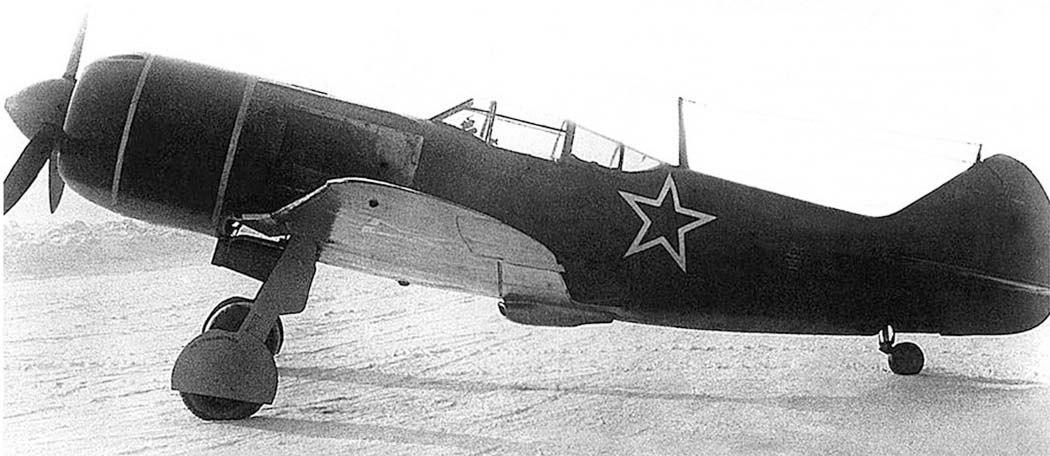

 Ла-5 "Эталон 1944 года"

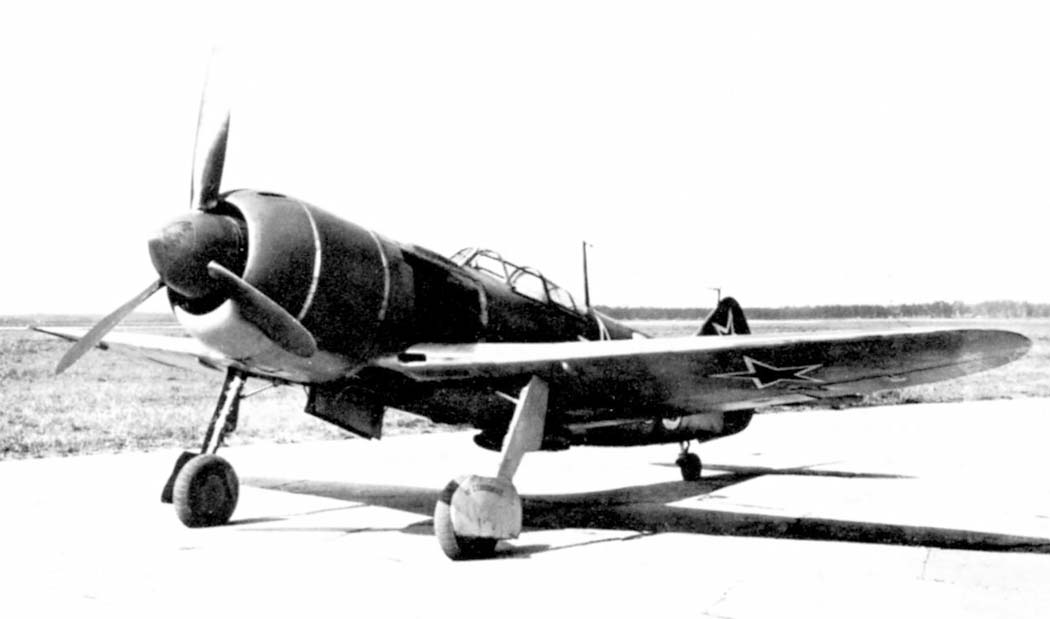

 Ла-5 "Эталон 1944 года"

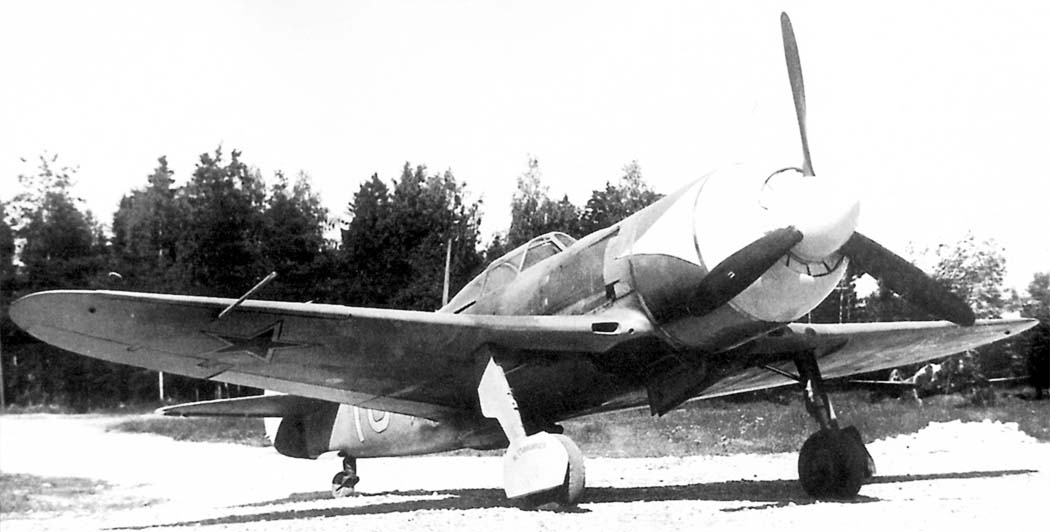

 Прототип Ла-7

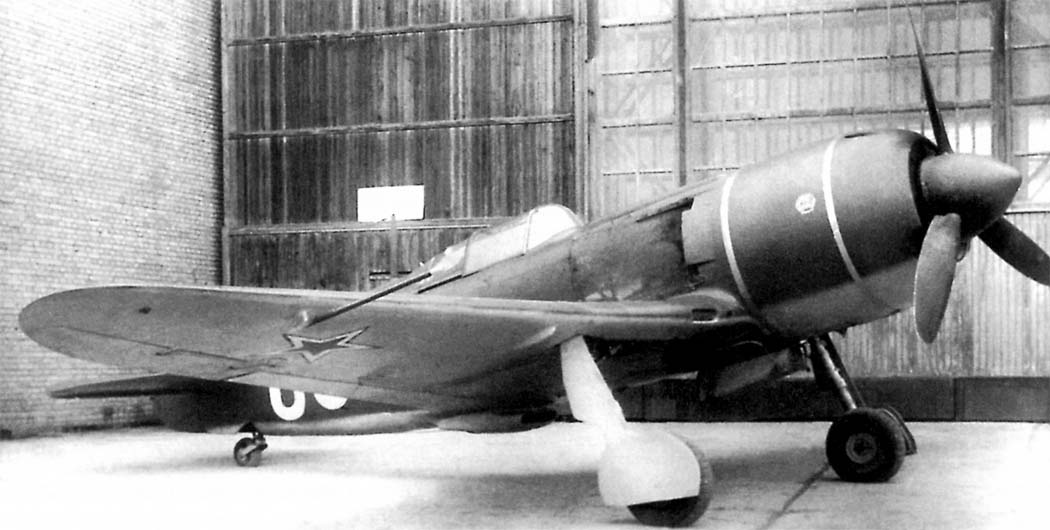

 Прототип Ла-7

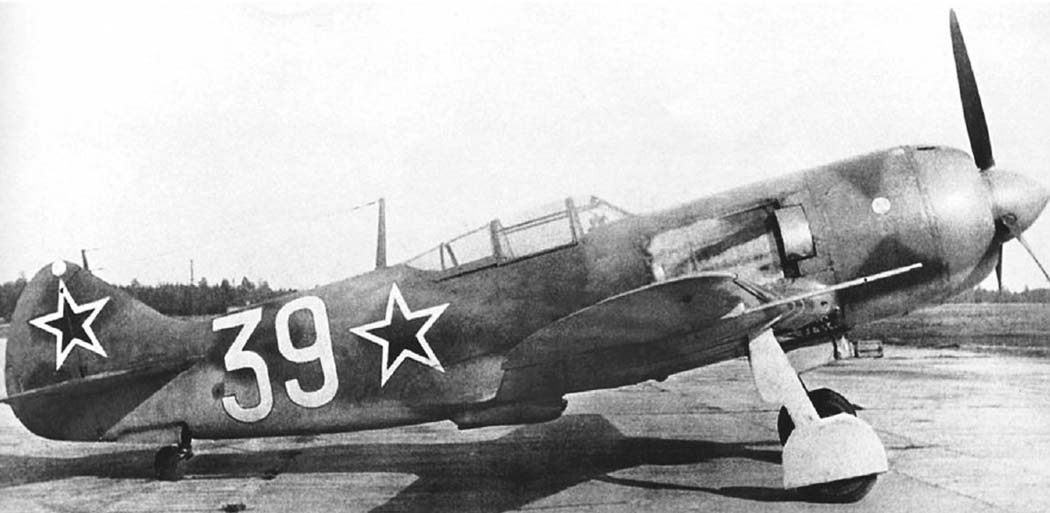

 Ла-7 на испытаниях в НИИ ВВС

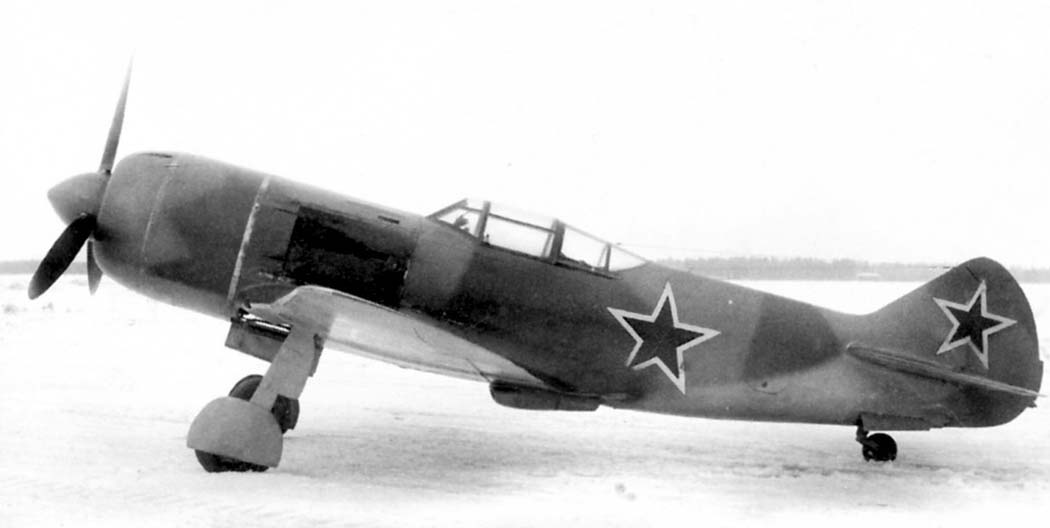

 Ла-7 в ЛИИ

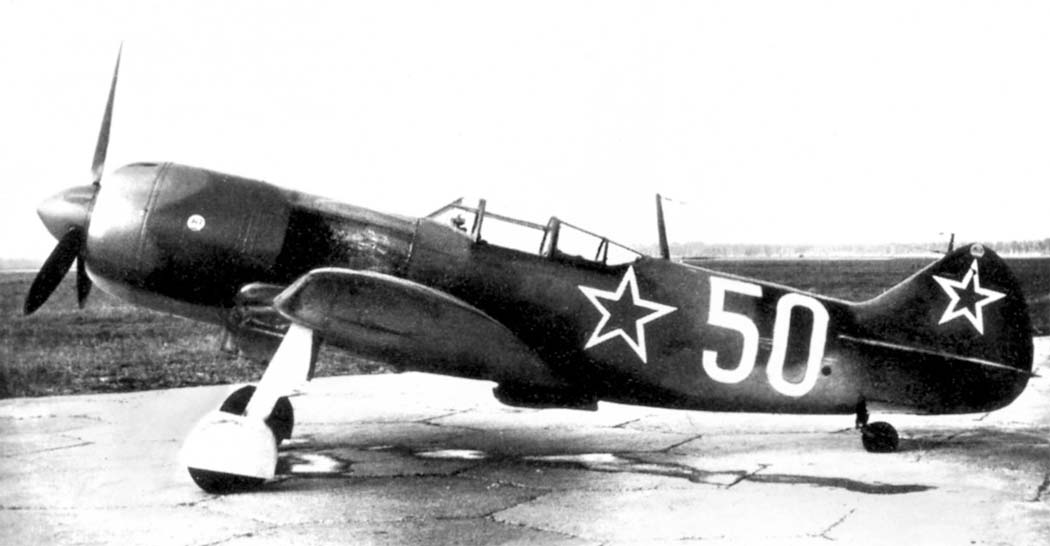

 Серийный Ла-7 "Эталон" в НИИ ВВС
 Ла-7 ранних серий
 Ла-7 ранних серий
 Ла-7
 Ла-7
 Ла-7
 Ла-7
 Ла-7 в чешском Музее ВВС
 Ла-7 из 176 иап
 Ла-7
 Ла-7 с пушками НС-23
 Ла-7 с пушками Б-20
 Ла-7 с пушками Б-20
 Ла-7 с пушками Б-20

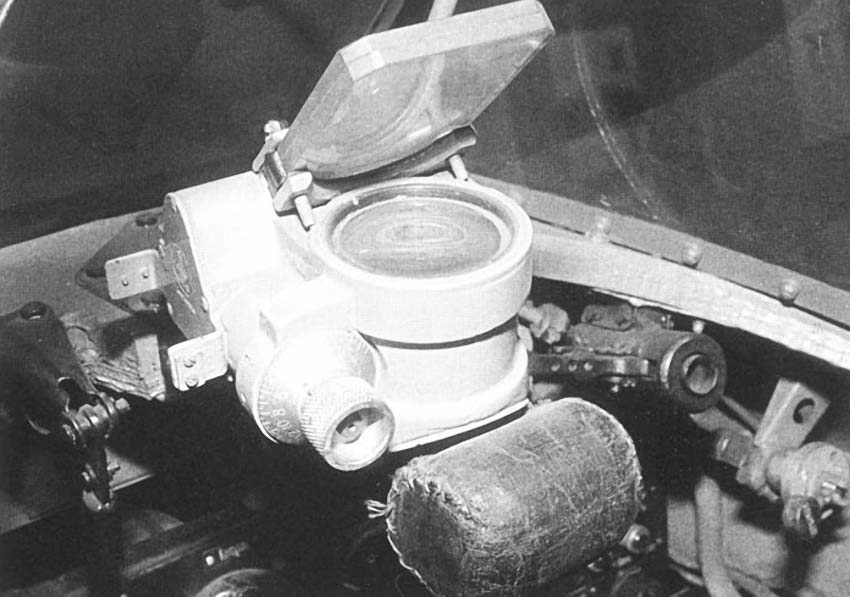

 Прицел для бомбометания ПБП-1Б в кабине Ла-7

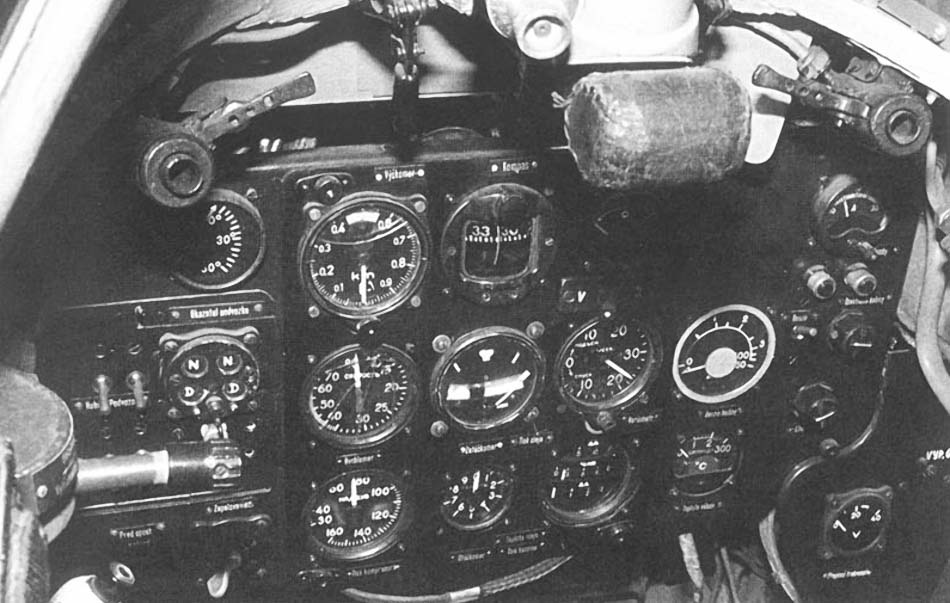

 Кабина пилота Ла-7

 Схемы:

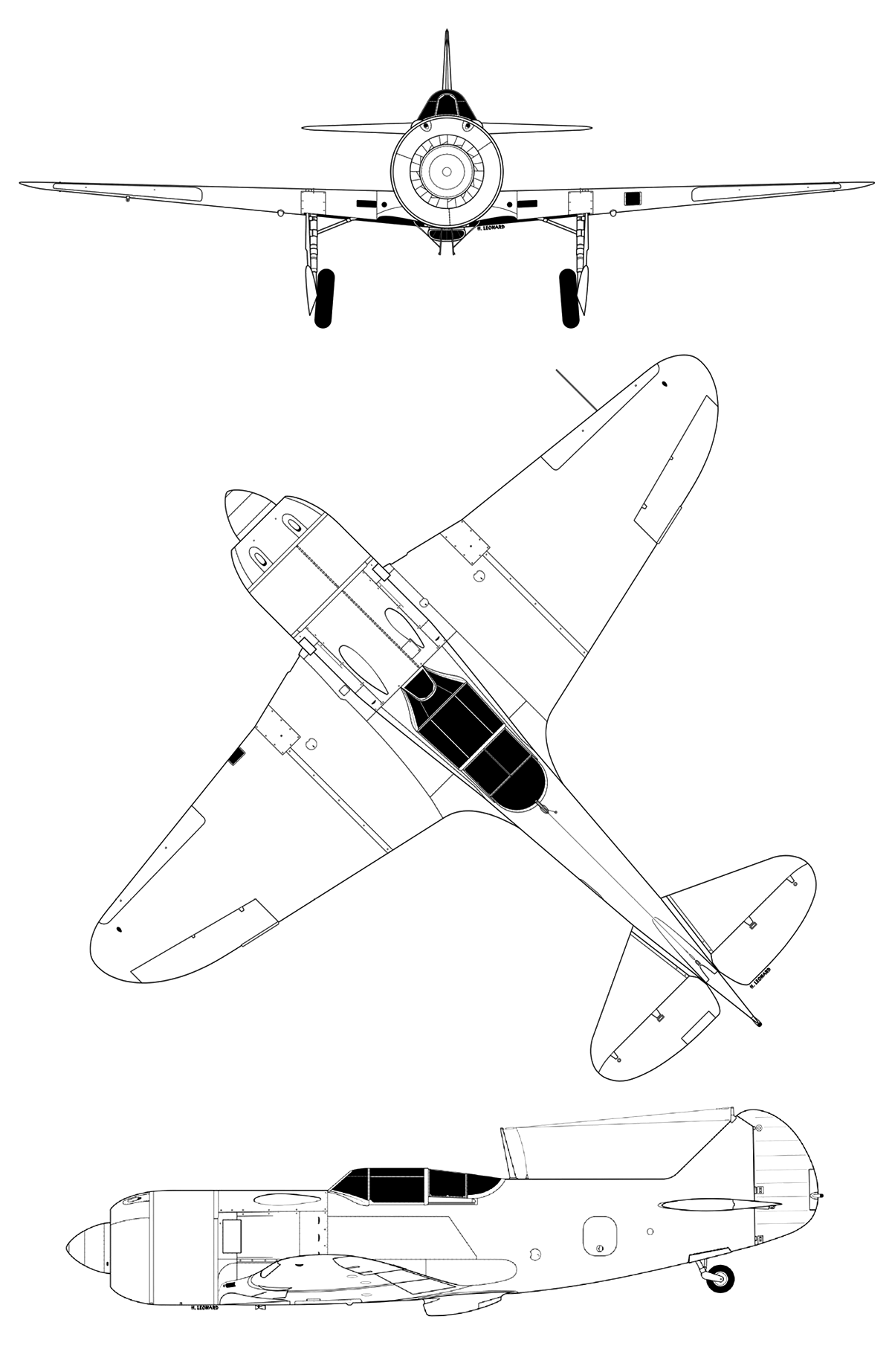

 Ла-7

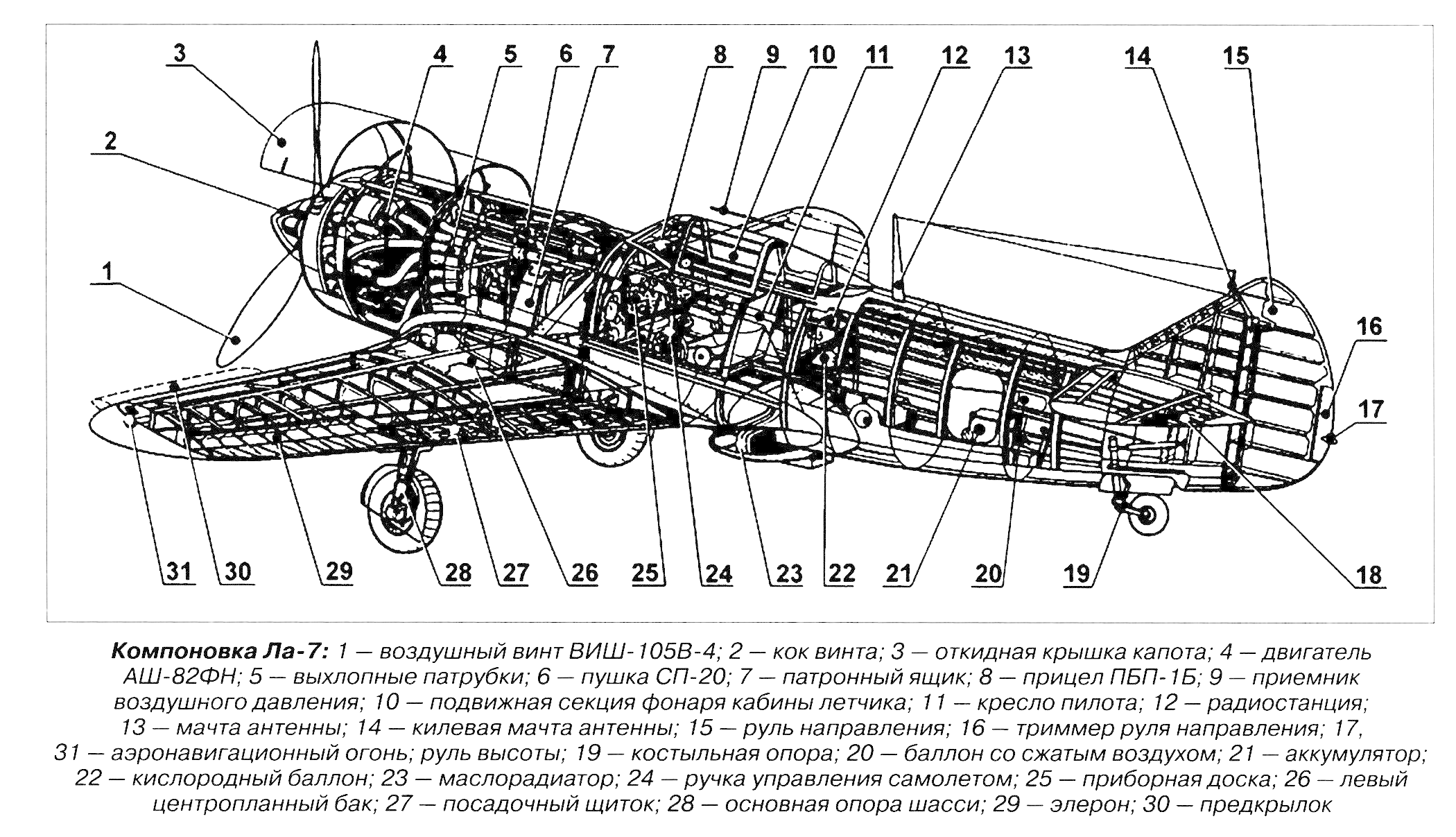

 Компоновочная схема

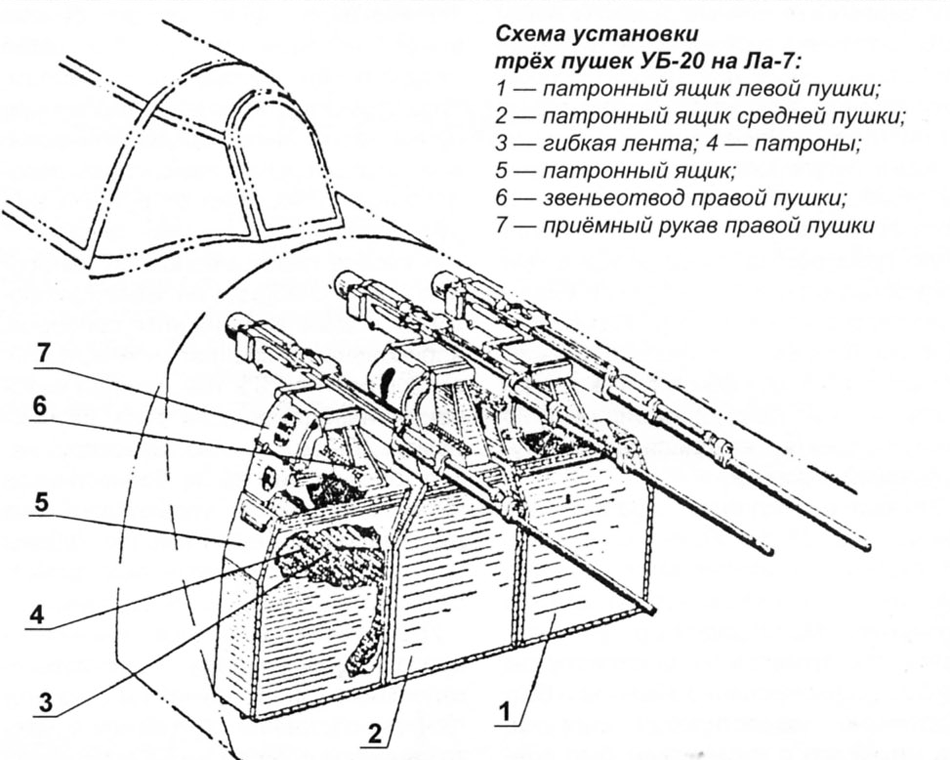

 Схема вооружения

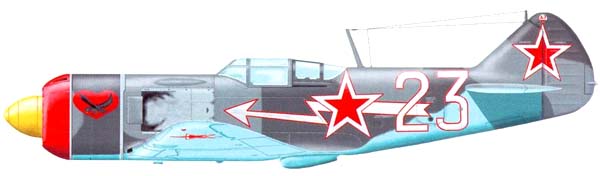

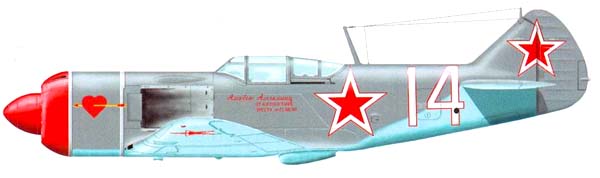

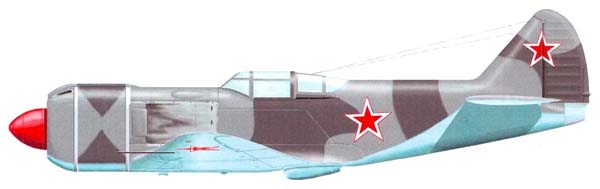

 Варианты окраски:

 Прототип Ла-7
 Ла-7 майора В. Орехова 32 гиап
 Ла-7 майора А. Алелюхина 9 гиап
 Ла-7  капитана П. Головачева 9 гиап
 Ла-7  полковника С. Долгушина 156 иап

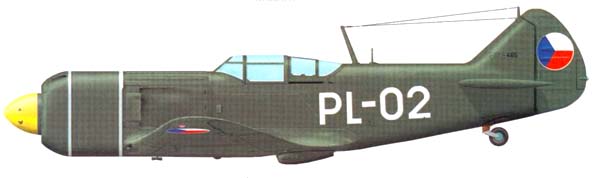

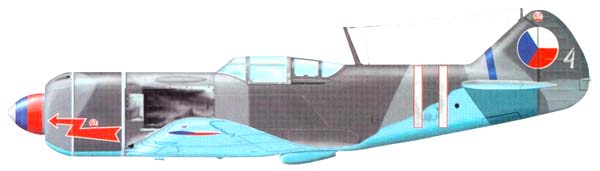

 Ла-7  2-го ап ВВС Чехословакии
 Ла-7 авиашколы ВВС Чехословакии







Список источников:

Русавиа. Николай Якубович. Самолеты С.А.Лавочкина
Эксмо. Николай Якубович. Лф-7, Ла-9, Ла-11 - Последние поршневые истребители СССР
Авиаколлекция 2009-11. В.Котельников, М.Орлов, Н.Якубович. Истребитель Ла-7
Эксмо. Николай Якубович. Истребитель Ла-5. Кошмарный сон "бубновых тузов"
Алексеенко В., Никольский М. Истребители Лавочкина в Великой Отечественной войне
Крылья Родины. Виктор Бакурский. Я - "Лавочкин" истребитель
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
Squadron/Signal. Aircraft Number 169. Hans Heiri Stapfer. La-5/7 Fighters In action
MBI. Milos Vestsik. Lavockin La-7
TBiU. Wieslaw Baczkowski. Samolot mysliwski La-7
AeroJournal Hors-Serie 20 (2015-03-04). Herbert Leonard. Les Chasseurs Lavotchkine 1939-1945
