В течение весны - начала лета 1939-го Германия преподнесла сюрприз международным авиационным кругам -дважды бился мировой рекорд скорости. Для немецкого министерства пропаганды наступили горячие деньки - никогда еще какая-либо страна дважды не перекрывала самый престижный авиационный мировой рекорд в течение четырех недель, да еще на самолетах разного типа.
Эрнст Хейнкель и Вилли Мессершмитт, стремившиеся к установлению мирового рекорда, ничего не знали о работе своего конкурента и действовали совершенно независимо. Цель
строительства рекордных самолетов на этих фирмах была, конечно, известна генерал-майору Эрнсту Удету, который считал, что конкуренция между этими двумя фирмами не несет ничего хорошего для немецкой
авиапромышленности. К тому же он, как никто другой, знал о взаимной неприязни двух ведущих конструкторов и их сталкивающихся амбициях. Поэтому, чтобы избежать обвинения в покровительстве какой-либо из
сторон, Удет просто пустил дело на самотек и помалкивал.
Если Хейнкель для установления мирового рекорда скорости собирался использовать модифицированный истребитель, то Мессершмитт с самого начала создавал рекордный самолет,
не планируя какого-нибудь его практического использования. В результате самолет Мессершмитта представлял собой минимально возможный по размерам и аэродинамически чистый моноплан, какой только можно
было сделать под двигатель "Даймлер-Бенц" DB-601 и пилота.
Свой проект "1059" Мессершмитт предложил министерству авиации в 1937-м. Контракт на разработку и три опытных самолета был заключен при условии создания на его базе
истребителя, работы по которому должны были вестись параллельно.
Самолет получил обозначение Ме-209, хотя не имел ничего общего с Bf-109, кроме, разве что, схемы низкоплана. Он был заметно меньше истребителя: размах крыла - 7,8
м; длина - 7,25 м; площадь крыла -10,6 м2, а взлетный вес - 2520 кг. Самолет имел цельнометаллическую конструкцию с работающей обшивкой.
Основные стойки шасси убирались с помощью гидравлики, а на подфюзеляжном киле был не убираемый костыль. Щелевой воздухозаборник маслорадиатора располагался почти сразу
за винтом. Испарительная система охлаждения включала 220 л воды в крыльевых и фюзеляжных баках. Вода поступала в радиатор двигателя, а пар отводился в крыло, откуда после конденсации вода опять
поступала в радиатор.

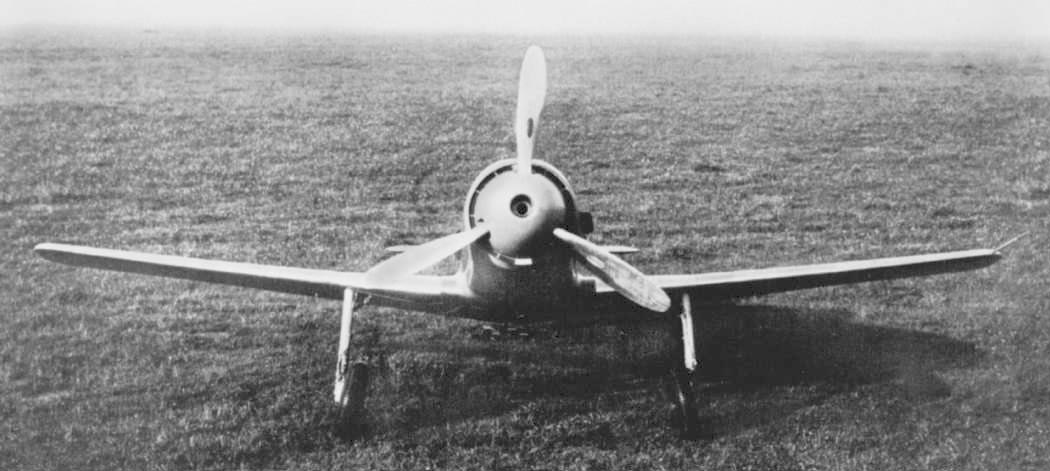

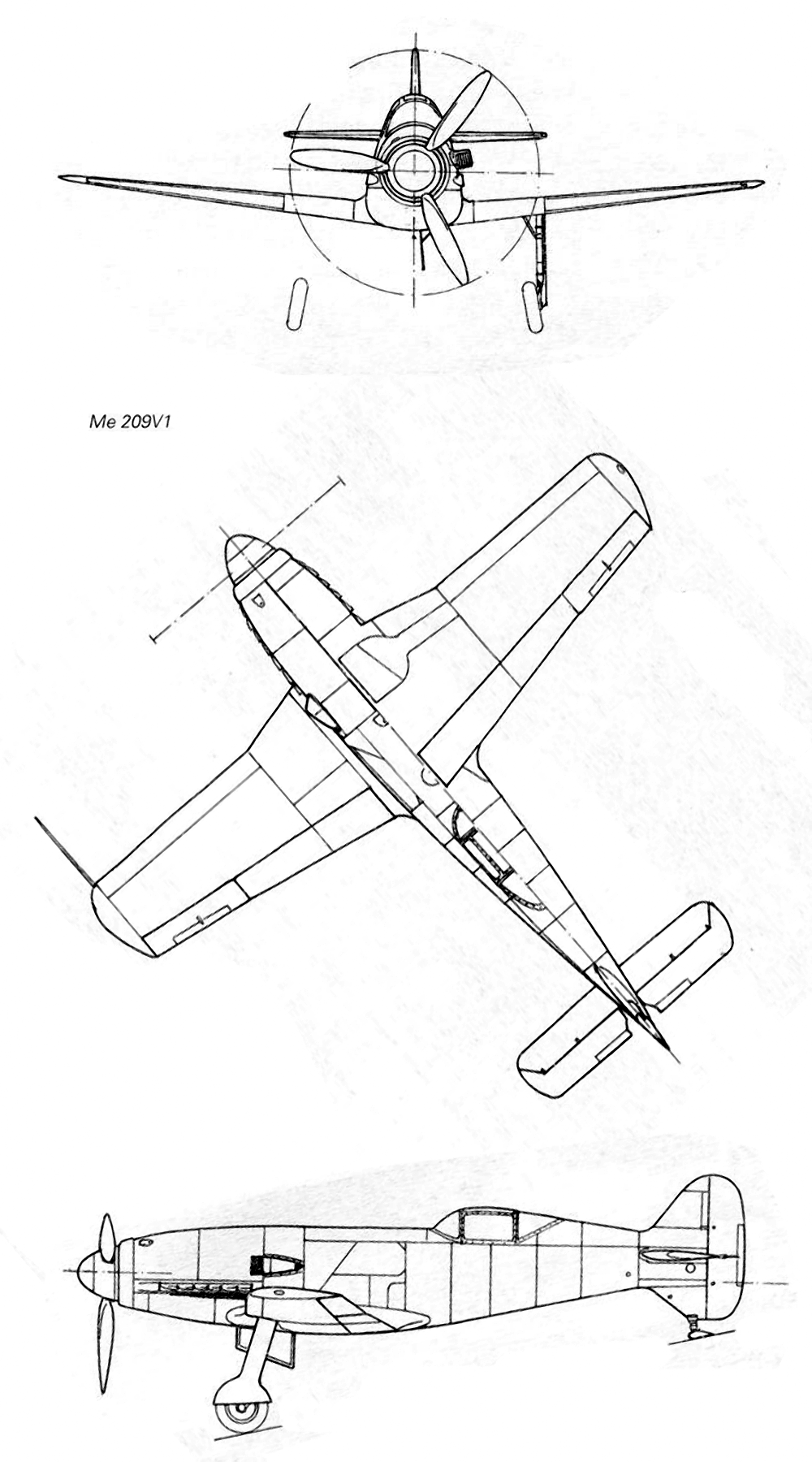

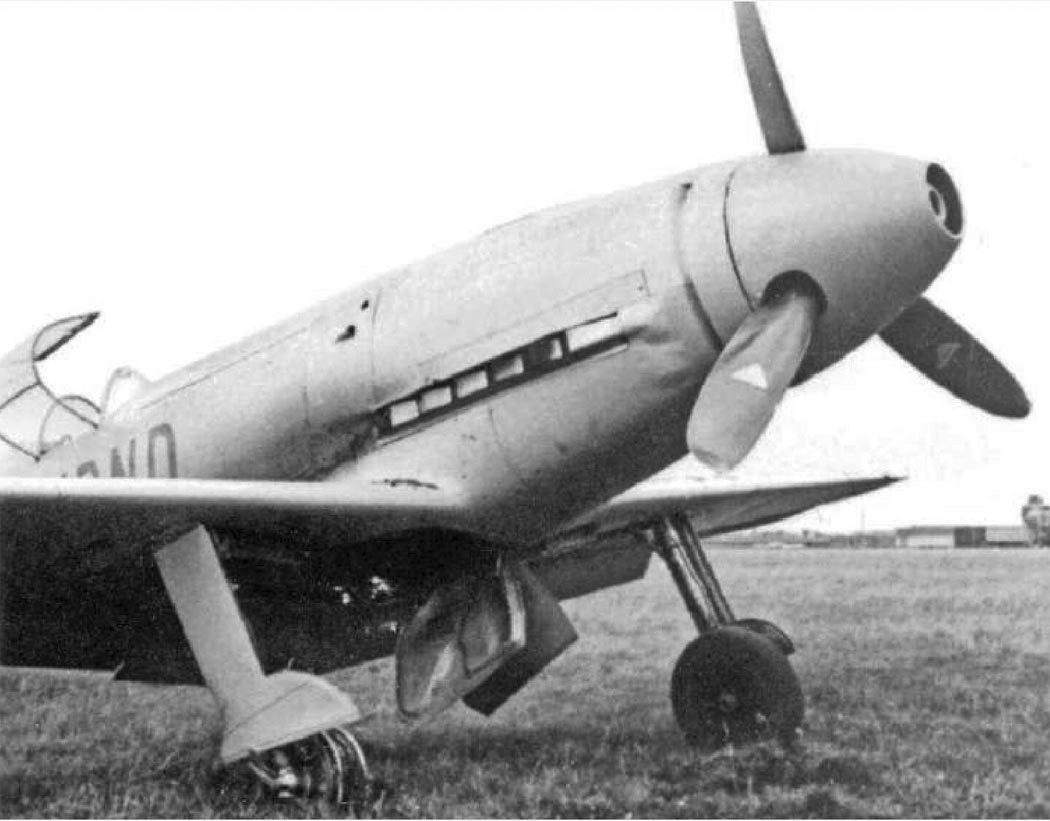

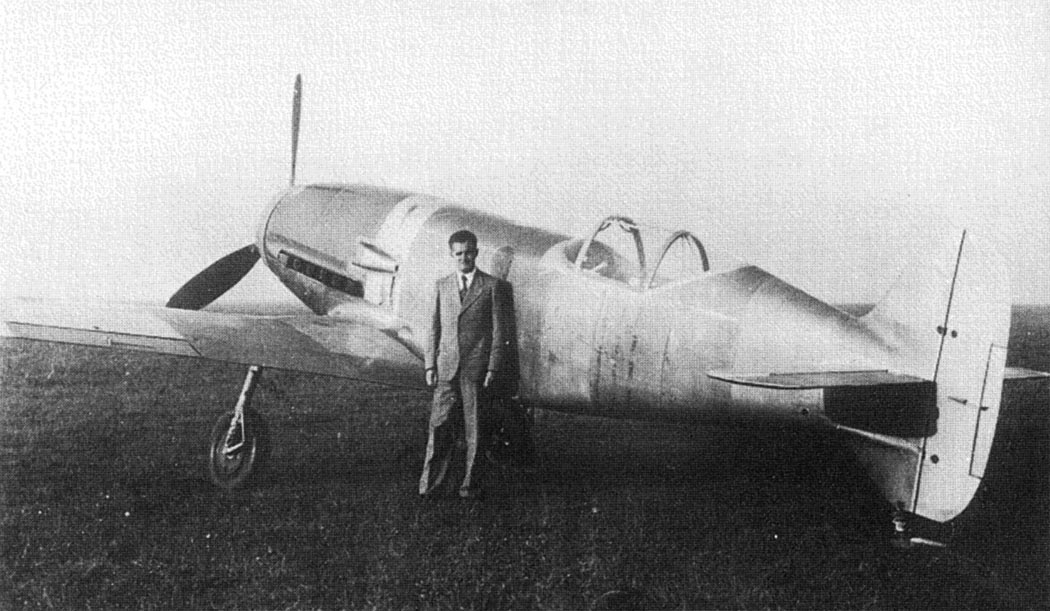

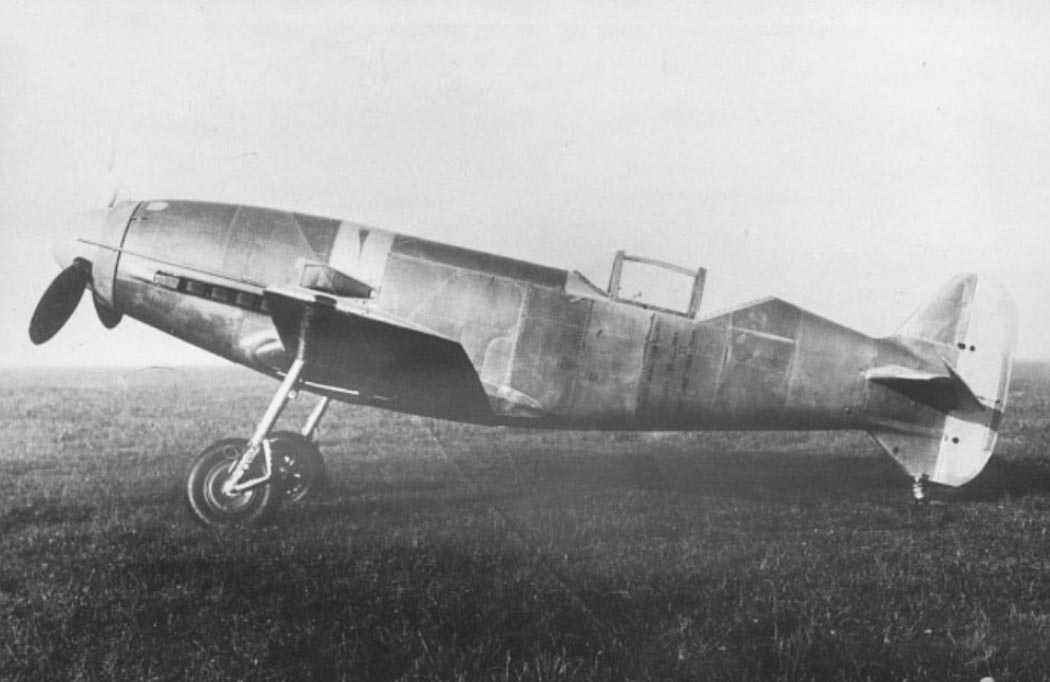

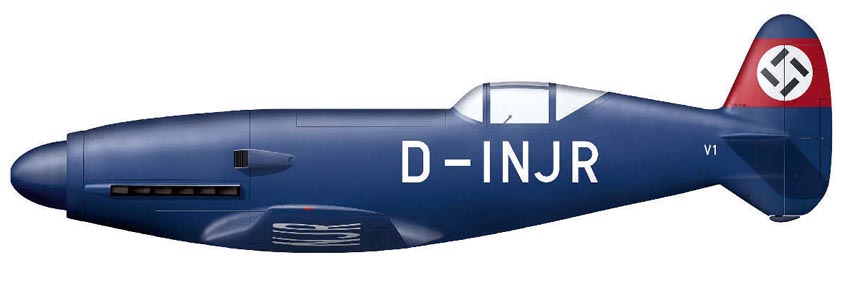

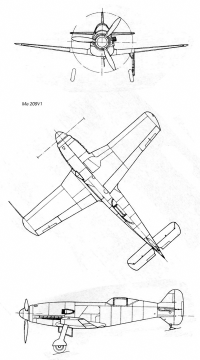

Первый опытный Me-209V1 выпустили в июне 1938-го, и после довольно долгих наземных испытаний испарительной системы охлаждения в августе 1938-го его поднял в воздух
Г.Вурстер, который только девятью месяцами ранее установил на Bf-109V13 мировой рекорд для сухопутных самолетов - 607 км/ч. Для первого старта самолет заправили горючим и водой в системе охлаждения на
15 минут полета. Взлетный вес составлял 2040 кг. Шасси не убиралось.
Сразу после взлета сработала сигнализация перегрева двигателя, и Вурстер был вынужден пойти на посадку. Доклад пилота о плохой управляемости был воспринят как должное -
самолет создавался как рекордный. Правда, вряд ли ожидалось, что он окажется, как выразился сменивший Вурстера Фриц Вендель, "маленькой, норовистой скотиной" или "чудовищем".
В первом отчете об испытаниях отмечалось, что двигатель работал неровно и перегревался из-за недостаточной эффективности системы охлаждения, в кабине можно было
находиться только в кислородной маске. Шасси не возможно выпустить при скорости выше 250 км/ч, а его стойки при резких маневрах выпадали из ниш, масло из амортизаторов стоек шасси вытекало и
забрызгивало фонарь кабины.
На большой скорости отлетали крышки на горловинах баков. Разбег слишком большой, взлет очень тяжелый, обзор из кабины очень ограничен. Во время наборы высоты самолет
очень неустойчив, руль направления на виражах - неэффективен, а при малейшей корректировке курса самолет пытался опустить нос; на вираже при полном газу он переворачивался на спину.
Нагрузка на ручку управления - чрезмерна, при скорости 160-170 км/ч управление теряло эффективность. Посадка даже при отсутствии ветра - очень сложная и при касании
самолет произвольно разворачивался; при торможении он тут же сходит с полосы.
Некоторые незначительные недостатки устранили, но большинство из них осталось и на втором опытном Ме-209V2, который в феврале 1939-го поднял в воздух Вурстер. Через два

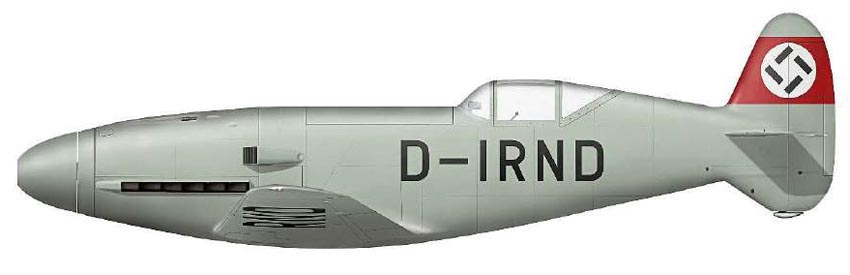

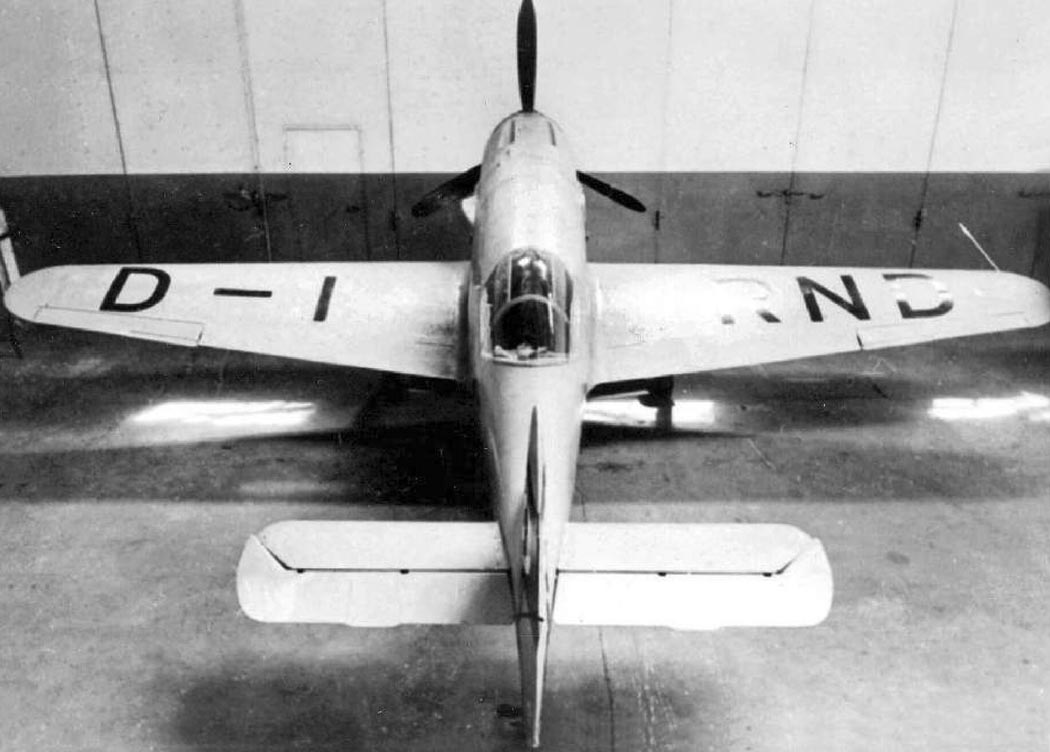

месяца Me-209V2 облетал Вендель, который готовился к рекордному полету на третьем опытном. Во время захода на посадку в Аугсбурге на самолете отказал мотор. Вендель уже выпустил шасси, но
авторотирующий винт создавал дополнительное сопротивление, и самолет резко пошел вниз. Вендель опустил нос и хотел набрать скорость, чтобы перемахнуть через лесополосу вдоль шоссе, но не смог и при
посадке разбил, летчик же чудом уцелел.
Еще через пять дней Мессершмитта ожидал новый сюрприз - Ганс Дитерле на He-100V8 установил очередной абсолютный мировой рекорд скорости - 742 км/ч. Хотя для рекордного
полета Мессершмитт планировал использовать третий самолет, в срочном порядке планы были изменены.
В Аугсбург с "Даймлер-Бенца" срочно поставили специально форсированный двигатель DB-601ARJ (DB-601V10), который установили на Me-209V1, чтобы побить рекорд как можно
быстрее. DB -601ARJ имел максимальную мощность 1550 л.с., но в течение одной минуты после впрыска метанола мощность поднималась до 2300 л.с.
Несколько дней ждали подходящей погоды. Наконец, 26 апреля 1939-го Вендель поднял самолет в небо на штурм рекорда Дитерле. Рекорд удалось превысить на 8,5 км/ч - до
755,138 км/ч. Me-209V1 уступал по аэродинамическим качествам Не-100, но DB-601ARJ сумел в течение нескольких секунд полета дать дополнительно 500л.с.
Как и все предыдущие мировые рекорды, установленные в "Третьем рейхе", новое достижение тут же использовало министерство пропаганды. Когда о нем объявили, а документы на
утверждение подали в ФАИ, самолет в них назывался Bf-109R, чтобы создать впечатление, что рекорд установлен на модификации истребителя, находящегося на вооружении "Люфтваффе". Хейнкель, взбешенный
тем, что Удет не проинформировал его о планах Мессершмитта, тут же начал готовить Не-100V8 для нового рекордного полета, рассчитывая при тех же условиях, что и Ме-209, достигнуть скорости 765 км/ч. Но
в июле он получил приказ оставить все попытки улучшить рекорд - рекорд должен был принадлежать, якобы, истребителю Bf-109, так как Удет утверждал, "ни один другой истребитель не превзойдет его по
скорости!"

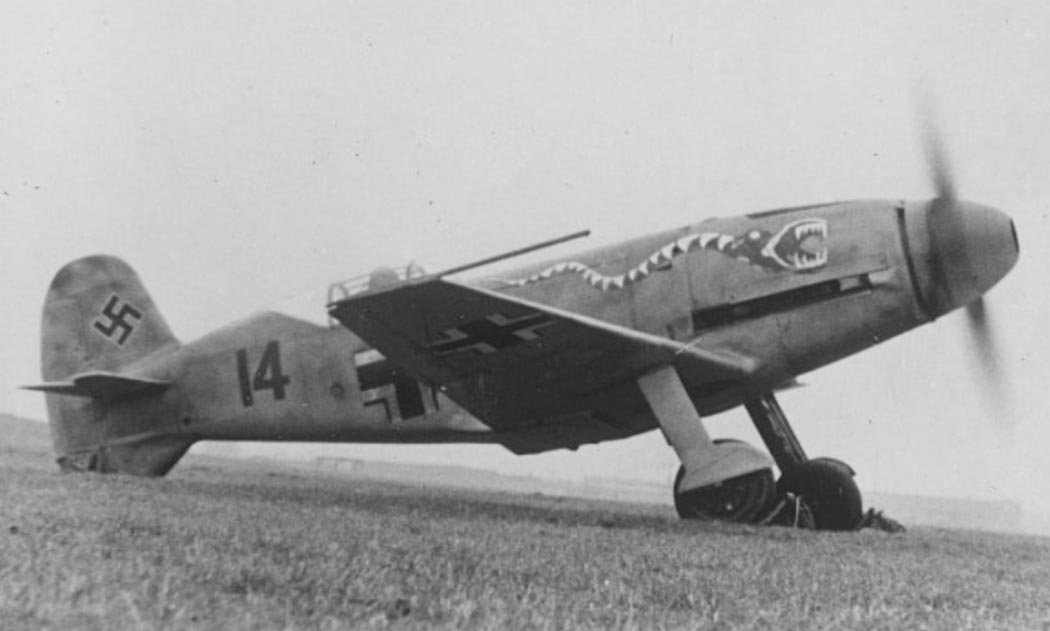

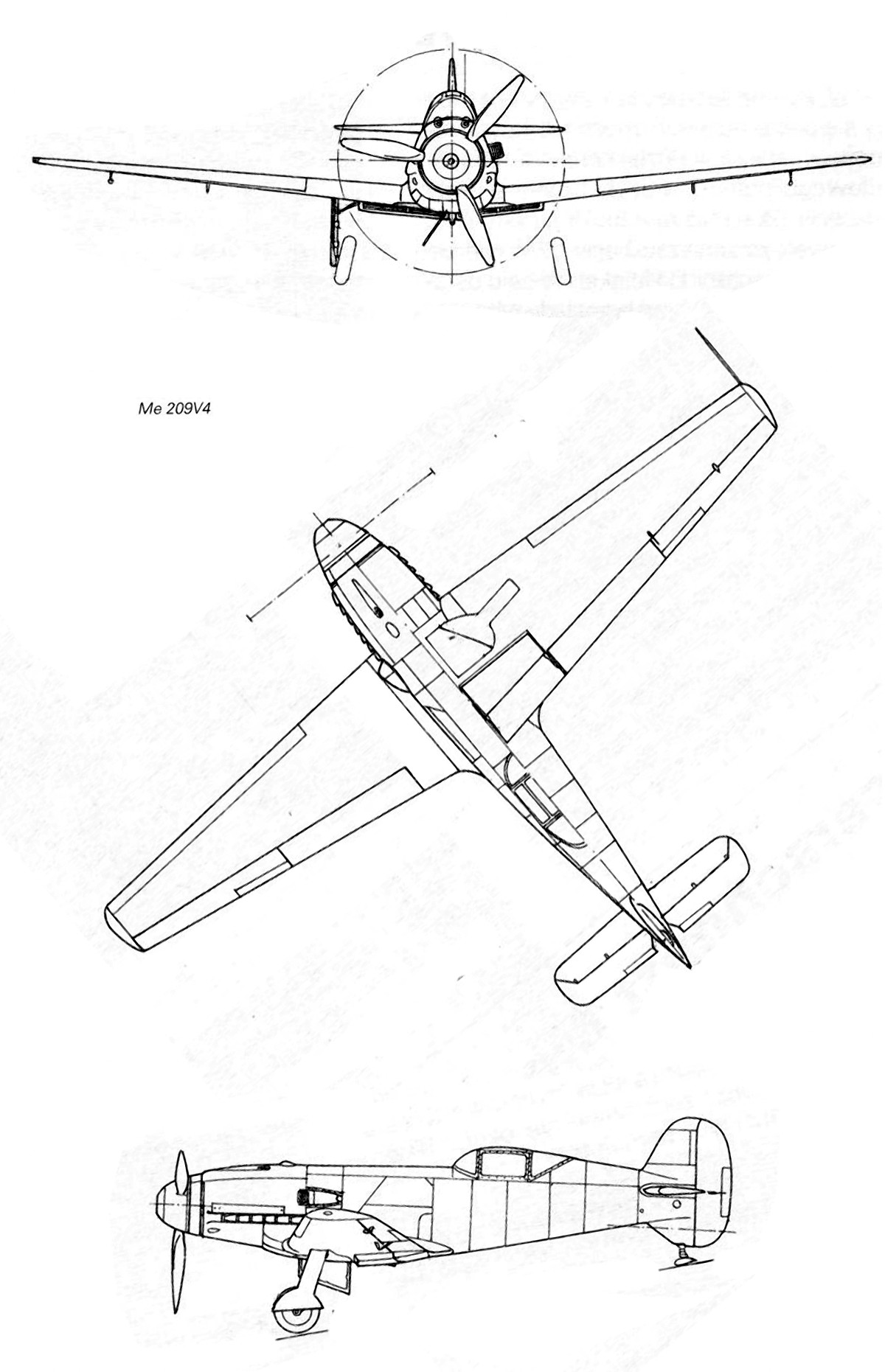

Третий опытный Me-209V3, первоначально планировавшийся для рекордного полета, был готов в конце мая 1939-го, но еще раньше выпустили четвертый опытный Me-209V4 (военный
код CE+BW), выполненный в качестве истребителя. Фюзеляж, за исключением возможности установки двух синхронных пулеметов MG-17 и 20-мм пушки MG-FF/ М в развале цилиндров, практически не отличался от
рекордного самолета. Был лишь увеличен киль. Зато крыло перепроектировали полностью.
Цельнометаллическое, однолонжеронное крыло имело прямые кромки, автоматические предкрылки и щелевые закрылки. Размах стал 9,3 м, но его площадь не изменилась -11 м2.
Однако максимальный взлетный вес заметно снизился -до 2180 кг.
Для летных испытаний Me-209V4 оснастили серийным DB-601A с испарительной системой охлаждения. Но последняя оказалась все еще ненадежной, и после восьми полетов ее
заменили на подкрыльевые радиаторы. Возобновление полетов показало неэффективность и подкрыльевых радиаторов, а управляемость в воздухе и на земле была неудовлетворительной. В 1940-м размах крыла
увеличили до 10,05 м, при этом увеличили и площадь оперения и радиатор, но испытания в Аугсбурге и Рехлине не показали улучшения летных данных.
Парадоксально, но с каждой новой доработкой летные данные Me-209V4 снижались, к тому же самолету явно не хватало мощности двигателя. Летом 1940-го двигатель DB-601А
заменили на DB-601N взлетной мощностью 1200 л.с. и 1270 л.с. в течение одной минуты на высоте 5000 м. Вооружение планировалось из двух фюзеляжных пулеметов MG-17 и 30-мм пушки МК-108 в развале
цилиндров. Еще две такие пушки намеревались поставить на крыле. Но взлетный вес уже возрос до 2800 кг, и вооружение так и не было установлено.
Проблемы с перегревом двигателя продолжались, и подкрыльевые радиаторы решили заменить на один туннельный, подфюзеляжный, но он создавал такое аэродинамическое
сопротивление, что летные данные самолета оказались ниже, чем у Bf-109E и дальнейшие работы прекратили.
В ходе воздушной войны противниками все большее значение придавалось высоте полета боевых машин. В 1943-м в качестве промежуточного решения программы истребителя с
высокими характеристиками предложили вариант на базе Bf-109F. Основной упор сделали на высотные характеристики, даже в ущерб его боеспособности на малой и средней высоте.
Такой акцент был необходим для повышения боеспособности основного истребителя "Люфтваффе" Bf-109 на Западном фронте. Ведь наиболее активные боевые действия авиация на
Западном фронте вела на высотах 4-8 км, а иногда и много выше, например, бомбардировщики В-17 и В-29 летали на высотах до 10км.
Под обозначением Bf-109H этот проект отвечал предъявленным требованиям к первому этапу разработки суперистребителя. Эта стадия была срочной программой и предусматривала
модернизацию уже существующего истребителя. Вторая фаза программы имела цель -создание сверхвысотного истребителя до конца 1944-го.
Согласно первому проекту Bf-109H представлял собой планер от Bf-109F с высотным двигателем DB-601 и консолями крыла увеличенного до 12 м размаха. Однако Технический
департамент потребовал увеличить потолок с 13 до 15 км. Это заставило внести в проект Bf-109H серьезные изменения.
Параллельно с этим создавался Ме-209-II, который должен был заменить Bf-109. В апреле 1943-го конструкторы "Мессершмитта" предложили высотный истребитель на базе
Me-209-II взамен Bf-109Н. Этот проект предусматривал использование либо специального высотного двигателя DB-628A, либо DB-603U - варианта DB-603E с турбокомпрессором TKL-15.
По расчетам, проект должен был иметь потолок в 17500 м. Но в то же время было очевидно, что новый истребитель "Мессершмитта" сможет пойти в серию только в конце 1944-го,
а высотный - нужен "Люфтваффе", как говорится, еще вчера. "Мессершмитт" получила указание вернуться к проекту Bf-109H, но с учетом решений по новому проекту, в том числе двигателя DB-628.
Для отработки установки двигателя на Me-209-II планер Bf-109G-5 переделали под макет двигателя DB-628 (самолет получил обозначение Bf-109V49). После стендовых испытаний
DB-628 установили на планер Bf-109G-3. Этот самолет под обозначением Bf-109V50 первый раз поднялся в воздух в мае 1943-го под управлением Венделя.
Несмотря на близкую к DB-605A конструкцию, DB-628A с двухступенчатым нагнетателем и промежуточным охладителем оказался больше по размерам и тяжелее на 170 кг. На самолет
установили туннельный кок и винт с широкими лопастями. При этом носовую часть ' удлинили на 0,75 м, что потребовало установки в хвостовой части противовеса. На Bf-109H с этой же целью крыло сместили
на 0,25 м вперед, а площадь хвостового оперения увеличили.
После коротких испытаний в Аугсбурге Bf-109V50 перевезли на испытательный центр "Даймлер-Бенц", где провели две 30-часовые программы испытаний, во время которых
достигалась высота 15500м.
Пока на "Даймлер-Бенце" испытывался Bf-109V50 с DB-628, этот двигатель поставили на еще один Bf-109G-5, также получивший увеличенный киль и прямые вставки в крыло.
Самолет полетел в июне 1943-го под обозначением Bf-109H-V54. Одновременно началась работа по переделке нескольких планеров Bf-109F-4 в предсерийные Bf-109H-0.
Помимо вставки в крыло прямых в плане секций, были также перенесены на концы этих секций и стойки шасси. Удлиненный стабилизатор получил подкосы. В остальном Bf-109H-0
оказались подобны Bf-109F-4/Z, сохранив двигатель DB-601 Е-1 с режимом «форсажа» GM-1.
Вооружение состояло из одной пушки MG-151/20 и двух 7,9-мм пулеметов MG-17. На этих машинах, в основном, планировалось исследовать проблемы полета на больших высотах и
доработки оборудования. Bf-109H-1, которые предназначались для войсковых испытаний, использовали планер Bf-109G-5 с гермокабиной и двигателем DB-605A с системой GM-1. Помимо оборудования, как у
Bf-109H-0, на Н-1 предусмотрели установку фотокамер Rb-20/30, 50/30 или 75/ 30.
Несколько Bf-109H-1 в начале 1944-го поставили для войсковых испытаний в часть под Парижем. Хотя летные данные истребителя посчитали достаточными, а потолок достигал
14500 м, при пикировании на скорости 730 км/ч начинался флаттер крыла. Серию испытаний Bf-109Н-1 на пикирование провел в Аугсбурге Вендель. В апреле, после пикирования, при скорости 800 км/ч начался
флаттер крыла. Когда Вендель взял ручку на себя, разрушилась левая консоль крыла. После еще нескольких испытательных полетов, дальнейшие работы по Bf-109Н прекратили в пользу самолета-конкурента
Та-152Н.
Проект Ме-109TL с турбореактивным двигателем был представлен в январе 1943- го на конференции, проходившей в министерстве авиации, в качестве дублера Ме-262, поскольку
на тот момент было собрано только три прототипа "262-го". Для сокращения времени на разработку и производство на альтернативном проекте применены различные компоненты от имеющихся других самолетов.
Фюзеляж (с новыми носовой и хвостовой секциями) позаимствовали с высотного истребителя Ме-155В, крыло - от проектируемого Ме-409, шасси - от Ме-309.
Вооружение располагалось в носовой части и состояло из двух 20-мм пушек MG-151/20 (по 120 патронов на каждую) и пары 30-мм пушек МК-103. Расчетные характеристики
Me-109TL были заявлены выше, чем у Ме-262 (например, максимальная скорость составляла 980 км/ ч!) вследствие более узкого миделя фюзеляжа.
Последующее интенсивное изучение Me-109TL показало, что слишком большое количество компонентов от разных самолетов может сказаться на сроках доводки истребителя и тем
самым концепция самолета-дублера для Ме-262 теряет всякий смысл.
Несмотря на то, что работы по доведению Ме-209 до уровня полноценного истребителя продолжались уже четыре года, похвастаться было нечем, а о сроках окончания работ
вообще старались не говорить. В это время успешные полеты прототипов реактивных Ме-262 показали новое направление развития авиации. По мнению авторитетных специалистов, все силы и средства необходимо
было направить на развитие именно реактивной авиации. Это мнение поддержало руководство "Люфтваффе". В мае 1943-го работы по Ме-209 прекратили в пользу реактивных типов самолетов.
Все еще висящее над конструкторами из Аугсбурга задание на новый истребитель и конкуренция со стороны "Фокке-Вульфа", представившего проекты Fw-190D и Та-152, заставили
приступить к разработке модернизированного, большего по размеру варианта Bf-109. Так как никакого практического результата от работ над первоначальным Ме-209 уже нельзя было ожидать, Технический
департамент согласился перенести это обозначение на новый самолет. С самого начала планировалось, что новый истребитель будет иметь 65% узлов общих с Bf-109G. Официально самолет назывался Me-209-II.
Первоначальное предложение по Me-209-II предусматривало использование крыла от Bf-109G с необходимыми доработками для обеспечения уборки шасси с дополнительным
лонжероном и нишей под колесо шасси перед главным лонжероном. Двигатель DB-605 должен был быть заменен на DB-603, а подкрыльевые радиаторы следовало заменить на один лобовой. Фюзеляж планировался по
образцу Bf-109G, но с увеличенным килем. В результате Me-209-II не имел ничего общего с первоначальным Ме-209. Тем не менее, ряд номеров сохранили - первый опытный вариант назвали Ме-209V5.
Новое шасси с уборкой к линии симметрии испытали на Bf-109F-1, получившем обозначение Bf-109V31. Но продувки в аэродинамической трубе показали непрактичность сохранения
старого крыла от Bf-109 - решили поставить крыло с более тонким профилем и, как следствие, новой конструкции. В старом крыле планировалось ставить 30-мм пушки МК-108, но теперь для размещения
боезапаса не было места. Проблему планировалось решить установкой обтекателей на верхней поверхности крыла. Эти обтекатели оборудовали на Bf-109V31, что снизило аэродинамическое сопротивление.
Кроме этого, на фюзеляже намеревались ставить 13-мм пулеметы MG-131, (патронные ящики включались в несущую конструкцию планера), хотя продувки показали, что установка
пулеметов резко увеличивает воздушное сопротивление. В результате MG-131 решили перенести в центроплан. Это изменило центровку и заставило передвинуть стойки шасси на 0,25 м вперед.

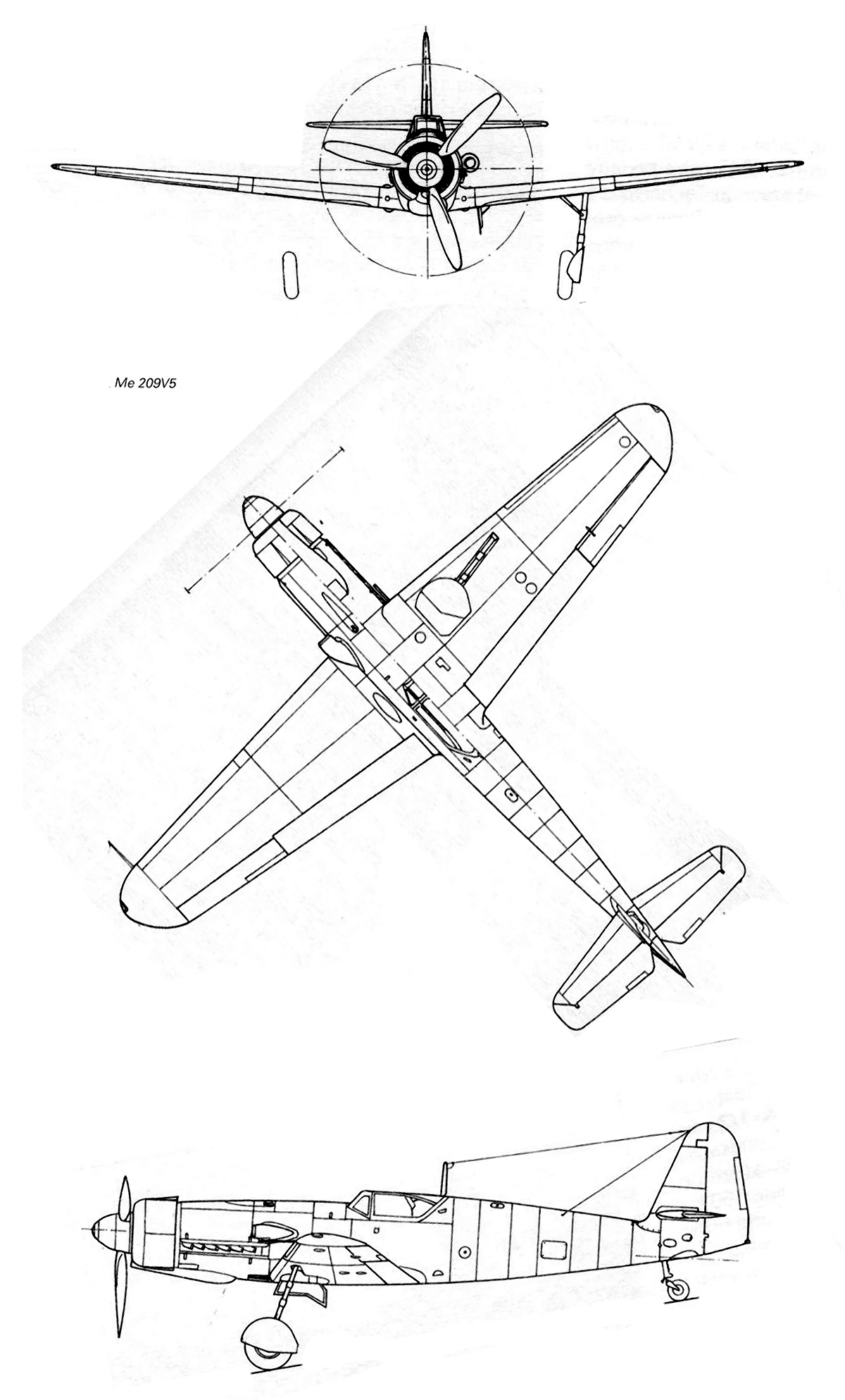

Крыло пришлось переработать. К этому времени взлетный вес достиг 4100 кг, что заставило вновь пересмотреть конструкцию планера. В результате поднявшийся в воздух в

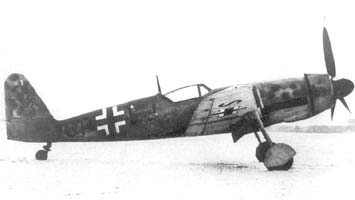

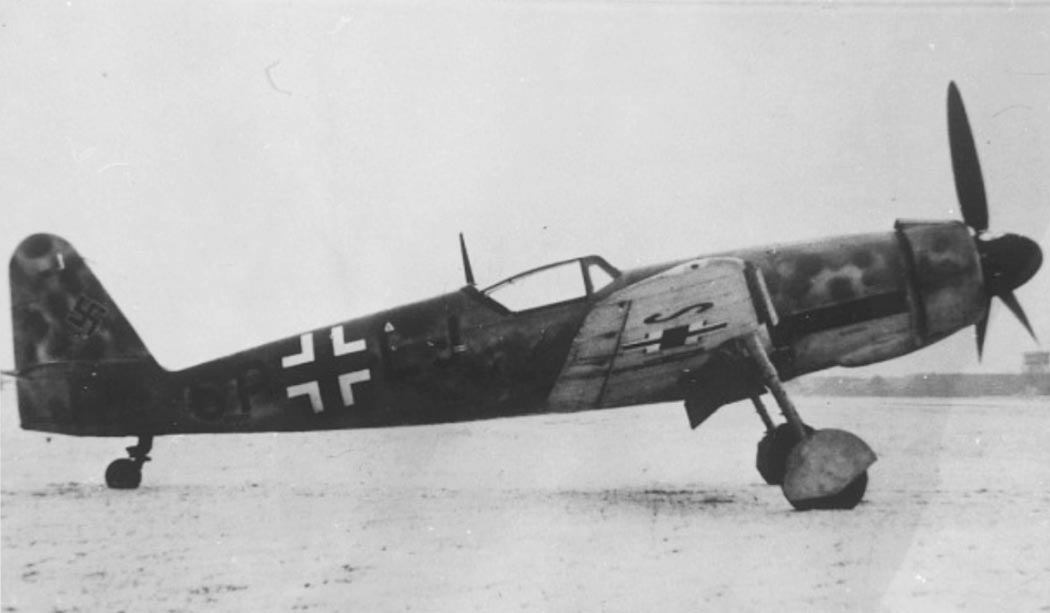

ноябре 1943-го Me-209V5 имел мало общего с Bf-109G. Me-209V5 был оснащен двигателем DB-603A мощностью 1100 л.с. и винтом "Мессершмитт Р.8" диаметром 3,4 м. Вооружение не ставилось.
После предварительной оценки управляемости самолет возвратили в ангар для установки двигателя DB-603G мощностью 1900 л.с. с системой GM-1. Вскоре полеты возобновились.
При этом переделали и киль оперения. Он стал выше и прямоугольной формы. После завершения испытаний на Me-209V5 установили другой двигатель DB-603B. Испытания с такой силовой установкой не успели
довести до конца. В начале 1944-го во время налета американских бомбардировщиков на Аугсбург этот самолет уничтожили.
Тем временем Технический департамент запросил возможность установки на Ме-209 двигателя "Юнкерса" Jumo-213Е. Это заставило переделать носовую часть фюзеляжа - новый
двигатель имел больший диаметр - но необходимые доработки сделали уже к концу ноября. В следующем месяце началась работа над шестым опытным самолетом - Ме-209V6. Его закончили в апреле 1944-го.
Me-209V6 получил двигатель Jumo-213Е-1 взлетной мощностью 1750 л.с. с винтом "Юнкерс" VS-19 диаметром 3,2 м.
Самолет оснастили системой форсирования GM-1 (емкость маслобака 120 л) и он имел запас топлива 540 л. С использованием GM-1 мощность двигателя на высоте 10000 м
поднималась с 1275 л.с. до 1690 л.с. с впрыском 9 кг смеси в минуту. Установили вооружение: две консольные 30-мм пушки МК-108 с 70 патронами на ствол и две 20-мм пушки MG-151 с 250 патронами на ствол
в корне крыла.
Для серийного производства министерству авиации предложили два варианта самолета: Ме-209А-1 с двигателем DB-603G и Ме-209А-2 с двигателем Jumo213Е, а также несколько
подтипов, различавшихся вооружением. Стандартный Ме-209А-1 планировалось вооружить двигательной 30-мм пушкой МК-108 с 65 патронами или 20-мм MG-151 с 115 патронами, плюс два 13-мм пулемета MG-131 в
корнях крыла с 300 патронами на ствол.
Несмотря на успешные испытания двух прототипов, все работы по этой теме в июне 1944-го прекратили, так как к этому времени был уже окончательно решен вопрос о массовом
производстве реактивного Ме-262 и необходимость в Me-209-II отпала.
Если последней серийной моделью истребителя Мессершмитта стал Bf-109К, то до окончания войны успели изготовить еще целый ряд опытных машин. Одним из них был Bf-109L,
который, по сути, являлся прототипом высотного истребителя на базе Me-209-II, работы по которому были официально прекращены, а первоначальный опытный самолет по этому проекту - Me-209V6, как
упоминалось выше, был передан в программу Bf-109Н и полетел уже как Bf-109H-V55. Несмотря на снятие министерством авиации заказа, Мессершмитт - таки решил подготовить другой опытный самолет, который,
в целях конспирации, назвали Bf-109L.
В 1943-м, когда работы по Me-209-II в качестве потенциального наследника Bf-109 еще пользовались официальной поддержкой, Технический департамент запросил конструкторское
бюро "Мессершмитта" о возможности создания его варианта с двигателем Jumo-213E-1 и винтом "Юнкерс" VS-19. Двигательная установка выполнялась в виде единого узла с лобовым радиатором и маслобаком.
Пока шло проектирование под него Me-209-II, один Bf-109F-1 оснастили такой двигательной установкой. Проект закончили в ноябре 1943-го, а в следующем месяце в Аугсбурге
начались работы над опытным самолетом, но всю программу Me-209-II прекратили. Тем не менее, работа над опытным самолетом продолжалась тайно (по крайней мере, для министерства авиации). Именно этот
самолет, законченный постройкой в апреле 1944-го, получил обозначение Bf-109L.
Сборка Me-209HV1 была завершена в июле 1944-го. Самолет имел крыло увеличенного размаха, двигатель DB-603G с деревянным 4-х лопастным винтом диаметра 3,4 м. Радиаторы
располагались по передней кромке центроплана.
Мощнейшее вооружение, состоящее из одной мотор-пушки МК-108, двух пулеметов MG-131 и четырех пушек MG-151/20 в крыле, по замыслу конструкторов, должно было сделать этот
самолет опасным противником американским «Летающим крепостям». Сейчас можно только предполагать, почему Ме-209Н не выпускался серийно. По всей видимости, его ЛТХ были не настолько хороши, и
предпочтение отдали его главному конкуренту "Фокке-Вульфу" Та-152Н.
