   P-82 Twin Mustang

Разработчик: North American
Страна: США
Первый полет: 1945
Тип: Дальний многоцелевой истребитель
  ЛТХ     Доп. информация



North American P-82 Twin Mustang стал последним истребителем с поршневым двигателем, заказанным USAAF. Разработка самолета началась в конце 1943 года, когда многие осознали, что большие расстояния, на которые приходилось летать одноместным истребителям на Tихом океане, накладывают на пилотов очень большую физическую нагрузку. В ходе многих полетов пилоты истребителей проводили в воздухе до восьми часов. После возврата из таких полетов пилоты, зачастую так уставали, что не могли самостоятельно передвигаться.

Именно в это время родилась идея создания истребителя со вторым местом для второго пилота. Инженеры North American Aviation предложили соединить два фюзеляжа Mustang посредством крыла с постоянной хордой и прямоугольным хвостовым стабилизатором с использованием с другой стороны стандартного крыла. Проект получил обозначение внутри компании NA-120.

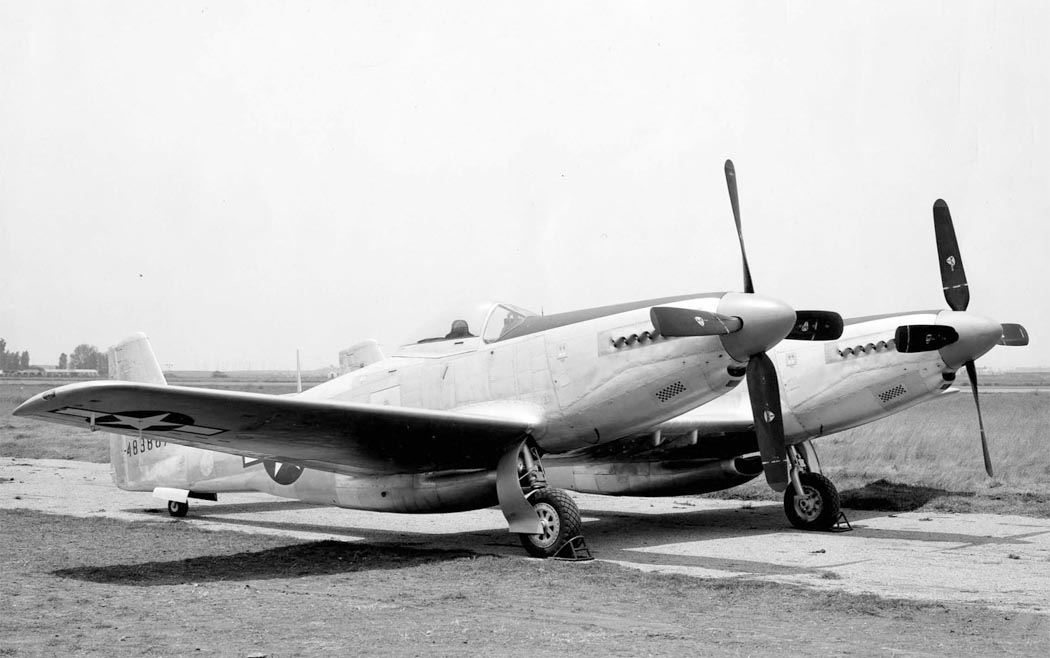

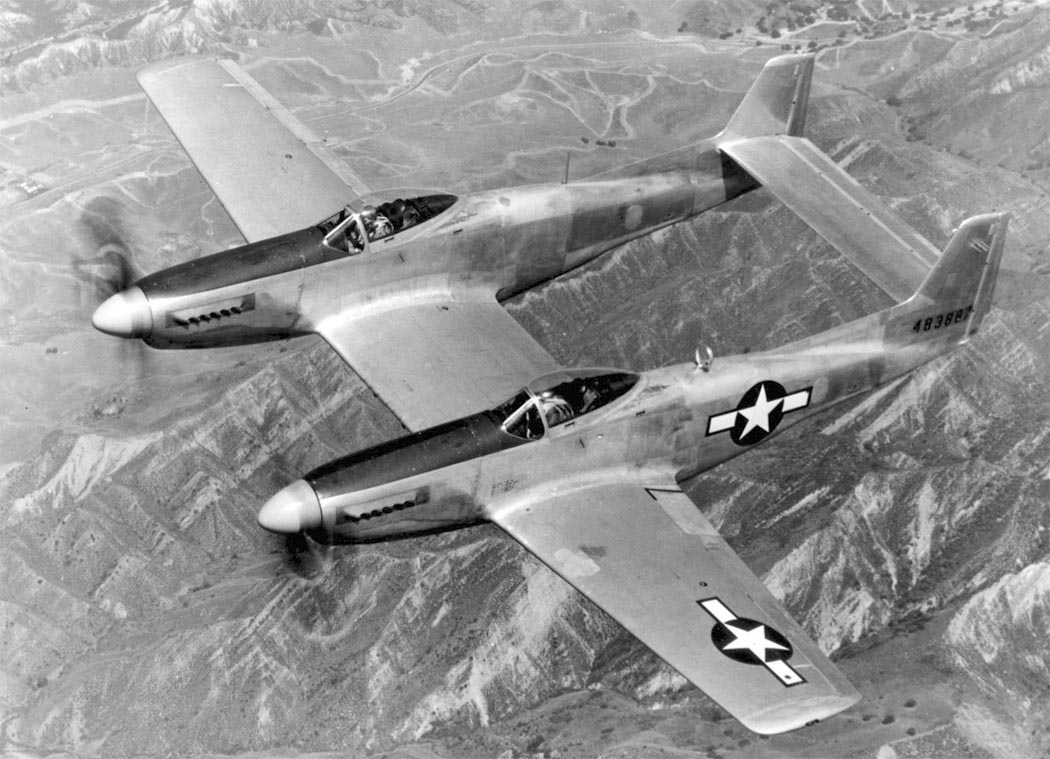

7 января 1944 года USAAF заказали четыре опытных образца самолета под обозначением XP-82. Два фюзеляжи были, в основном, подобны фюзеляжу от P-51H, но из-за дополнительных вставок перед хвостовым стабилизатором их длина увеличилась приблизительно на 57 дюймов. Все части крыла имели полностью переработанную внутреннюю конструкцию из-за намного большего взлетного веса и для размещения увеличенного запаса топлива. Центральное крыло имело полный набор закрылков) и было усилено для подвески внешней нагрузки на на одном или двух пилонах. Внешняя часть крыла имела по одному пилону. Из-за большей инерции вращения, увеличилась длина каждого элерона. Кроме того элероны разделили на внутренние и внешние секции, чтобы предотвратить заклинивание шарниров под действием высоких перегрузок.

Самолет оснащался 12-цилиндровыми V-образными двигателями жидкостного охлаждения Packard Merlin V-1650-23 (левый) и -25 (правый) максимальной мощностью 1860 л.с. каждый. Двигатели отличались направлением вращения винтов. Винт левого вращался по часовой, а правого - против часовой стрелки. Таким образом полностью устранялся кренящий и разворачивающий момент при работе двигателей и винтов в одинаковом режиме. Самолет оснащался пропеллерами Aeroproducts. Основные стойки шасси крепились к переднему лонжерону крыла с наружней стороны каждого фюзеляжа. Стойки убирались внутрь под фюзеляж и крыло. Вооружение состояло из шести 12,7 мм пулеметов Browning MG 53-2 с боекомплектом по 300 патронов на ствол, установленных в новой центральной секции крыла. Вооружение могло быть усилено путем установки под центральной секцией крыла контейнера с 8 12,7 мм пулеметами.

Две кабины с двойным управлением имели те же самые каплевидные фонари, как и P-51H. Кабина с левой стороны была оборудована полным комплектом навигационных и приборов для контроля двигателя. В этой кабине размещался пилот. В кабине с правой стороны устанавливались только необходимые для полета приборы. В этой кабине размещался штурман/второй пилот. В связи с маловероятным продолжением производства двигателей V-1650 Merlin компанией Packard Motor Car Company после окончания Второй Мировой войны, третий и четвертый образец предполагалось оснастить другими двигателями. К этому времени двигатель Allison V-1710, оснащенный двухступенчатым механическим нагнетателем, показывал достаточно высокие характеристики на больших высотах. Следовательно V-1710-119 было предложено установить на третий и четвертый опытные образцы, которые получили обозначение XP-82A. XP-82 (серийный номер 44-83887) впервые поднялся в воздух 15 апреля 1945 года под управлением Бартона (J. E. Barton). Вскоре после этого в воздух поднялся и второй XP-82 (серийный номер 44-83886).

Сначала имелись проблемы с чрезмерным лобовым сопротивлением самолета, вызванным тем фактом, что пропеллеры вращались друг к другу. Но проблему удалось быстро разрешить настройкой винтомоторной группы. XP-82 сохранил все превосходные качества P-51: высокую скорость, превосходную маневренность и достаточно высокую огневую мощь.

Третий опытный образец Twin Mustang (серийный номер 44-83888) был закончен под обозначением XP-82A и оснащался парой двигателей Allison V-1710-119 максимальной мощностью по 1500 л.с. Направление вращения пропеллеров осталось как и на ХР-82. Twin Mustang с двигателем Allison внешне мало отличался от аналога с двигателем Merlin, поскольку V-1710-119 также оснащался карбюратором с восходящим потоком. Воздухозаборник карбюратора располагался под нижней частью двигателя примерно на один фут дальше, чем на ХР-82.

Не имеется никаких свидетельств о хотя бы одном полете XP-82A из-за постоянных проблем с двигателями Allison. Вследствие этого контракт на другой опытный образец XP-82A (серийный номер 44-83889) был отменен.

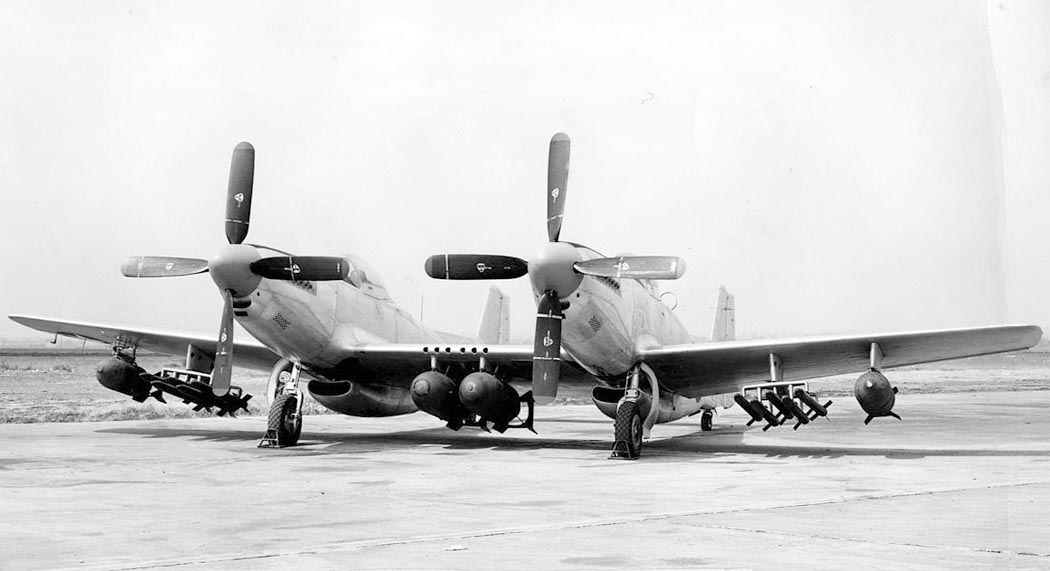

Первым серийный образцом Twin Mustang стал P-82B (обозначение внутри компании Model NA-123), оснащенный парой двигателей Packard Merlin V-1560-19/21. USAAF заказали партию из 500 машин P-82B. P-82B был в основном подобен XP-82, но отличался возможностью подвески под крыльями четырех 1000 фунтовых бомб, или двух 2000 фунтовых бомбы, или двадцати пяти 5-дюймовых неуправляемых реактивных снарядов. Самолет мог нести под центральной секцией крыла контейнер с 8 12,7 мм пулеметами.

К моменту окончания Второй Мировой войны заводской конвейер оставили только двадцать P-82B с серийными номерами от 44-65160 до 44-65179. Ни один из этих самолетов даже не был отправлен на Тихоокеанский ТВД. В связи с окончанием войны изшотовление оставшихся 480 самолетов Р-82В отменили.

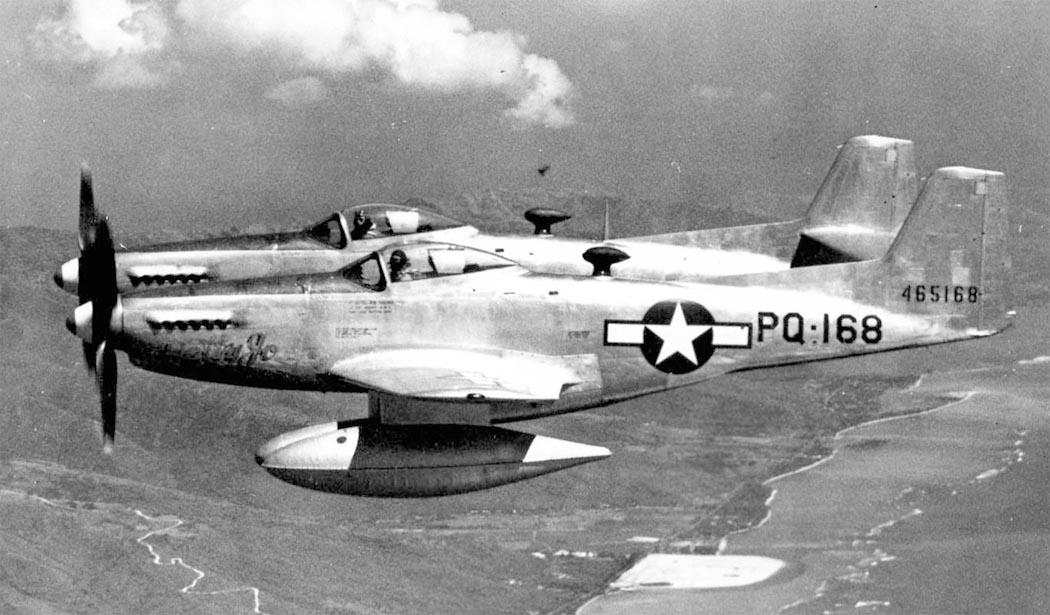

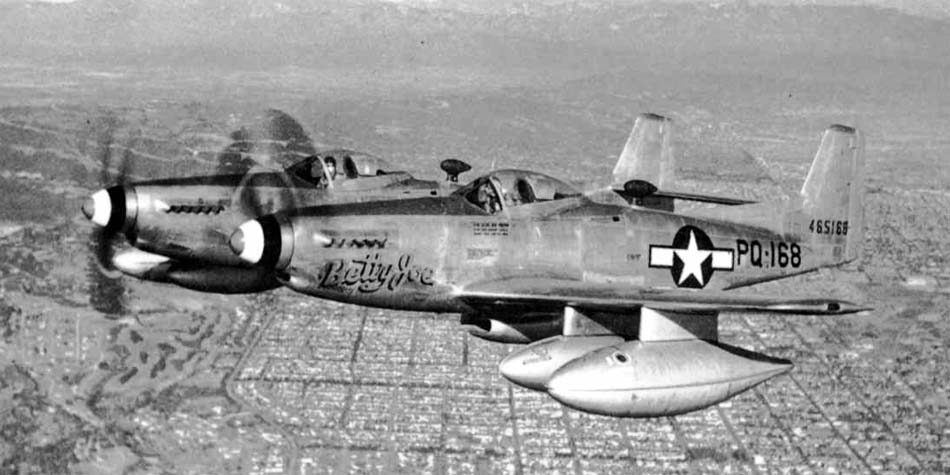

28 февраля 1947 P-82B серийный номер 44-65168 пилотируемый Робертом Такером (Robert E. Thacker) и вторым пилотом Джоном Ардом (John M. Ard) совершил беспосадочный перелет от Hickam Field (Гавайские острова) до LaGuardia Airport (Нью-Йорк) покрыв расстояние 4968 миль за 14 часов 31 минуту 50 секунд при средней скорости 342 мили в час. Этот самолет, названный в честь жены Такера Betty Joe (Бетти Джо), для перелета был оснащен четыремя подвесными топливными баками под крыльями. Это был самый длинный перелет без дозаправки для истребителей с поршневым двигателем. Рекорд не побит до настоящего времени.

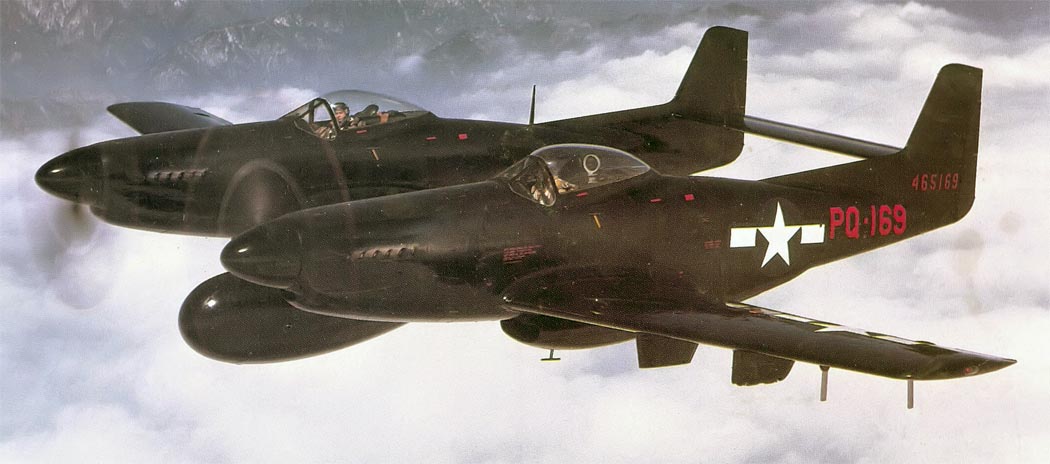

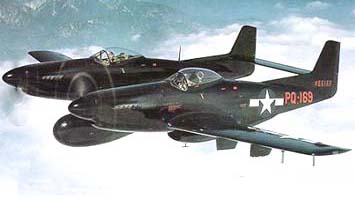

Десятый серийный P-82B (серийный номер 44-65169) в ходе изготовления переоборудовали в ночной истребитель. Самолет оснастили бортовым радаром SCR-720, размещенном в большом выпуклом кожухе под центральной секцией крыла. Самолет получил обозначение Р-82С. Примененный на Р-82С радар SCR-720 был полностью аналогичен радару на специальном ночном истребителе Northrop P-61 Black Widow, имевшем гораздо большие размеры. Для избежания помех от пропеллеров возникла необходимость поместить антенну радара перед ними. Поэтому антенну разместили в выступающем на достаточно большое расстояние корпусе. Из-за длинного корпуса радара появилась опасность возникновения колебаний всей установки и центральной секции крыла. Оператор РЛС располагался в правой кабине. Первый полет самолета имел место 27 марта 1946 года. В серии самолет не изготовлялся.

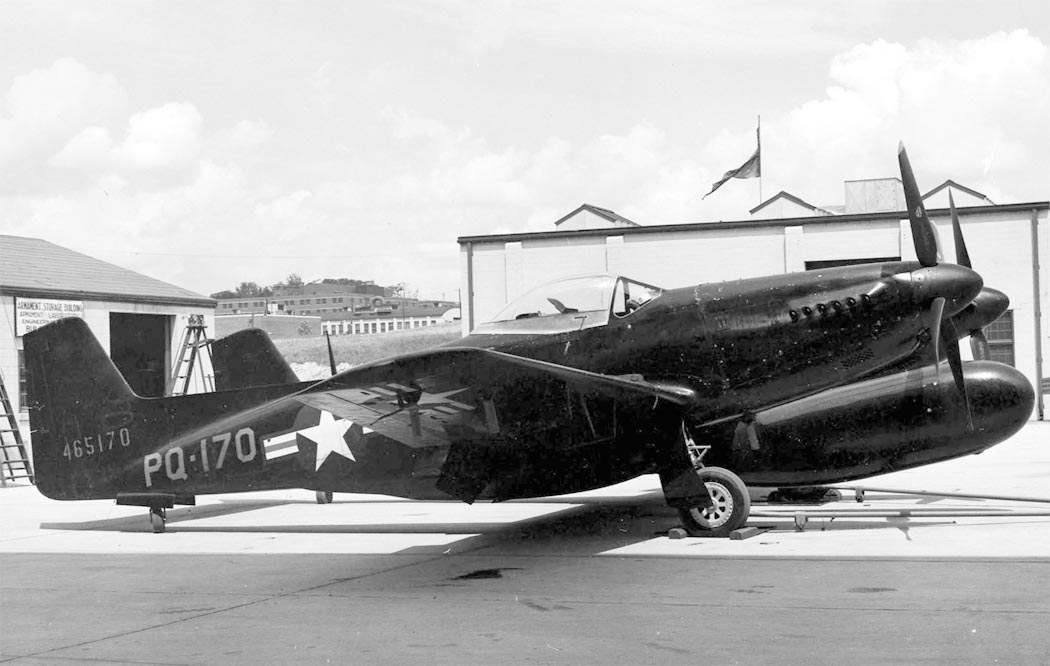

Одиннадцатый серийный P-82B (серийный номер 44-65170) в ходе изготовления также переоборудовали в ночной истребитель. Самолет получил обозначение Р-82 D. Но в отличие от радара SCR-720 на P-82C, на этом самолете установили радар APS-4. APS-4 применял 3 см диапазон волн, и имел намного меньшие габариты и вес, по сравнению с SCR-720. Первый полет имел место 29 марта 1946 года. В серии не изготовлялся.

Третий опытный образец Twin Mustang (серийный номер 44-83888) был закончен под обозначением XP-82A и оснащался парой двигателей Allison V-1710-119 максимальной мощностью по 1500 л.с. Направление вращения пропеллеров осталось как и на ХР-82. На первый взгляд, кажется трудным найти мотивы возврата USAAF к двигателю Allison, в то время когда имелся в достаточных количествах отличный двигатель Merlin. Но к концу войны британская экономика находилась в трудной ситуации и многие компании были вынуждены поднять плату за лицензионное изготовление своей прдукции за рубежом. В их числе оказался и Rolls Royce, существенно поднявший плату за лицезионное изготовление двигателей Merlin. Кроме того, заметное влияние оказало желание ВВС США развивать двигатели жидкостного охлаждения разработки американских компаний. Именно эти факты и стали причиной перехода на двигатели Allison. Все остальные серийные Twin Mustang оснащались двигателями Allison.

Чтобы удовлетворить потребность ВВС в истребителях до появления первых серийных реактивных самолетов, USAAF 10 октября 1946 года разместили заказ на сто самолетов P-82E - серийный вариант XP-82A. Самолеты получили внутри компании обозначение NA-144 и серийные номера от 46-255 до 46-354. Силовая установка P-82E состояла из двух двигателей Allison V-1710-143 (левый) и -145 (правый) номинальной мощностью по 1600 л.с. В отличие от ранних версий V-1710, которыми оснащались истребители P-39 Airacobra и P-40 Warhawk, этот двигатель имел взлетную мощность 1600 л.с. при 3200 об/мин. С впрыском водно-метаноловой смеси двигатель развивал максимальную мощность 1930 л.с. на уровне моря и 1700 л.с. на высоте 21000 футов. Пропеллеры вращались друг к другу. Первый P-82E поднялся в воздух 17 февраля 1947 года.

Помимо Р-82Е, USAAF также заказали 91 самолет P-82F (обозначение внутри компании Model NA-149) - ночной истребитель с радаром APS-4 или APG-28, установленным в большом выпуклом контейнере, установленном под центральной частью крыла, причем передняя часть контейнера выступала за коки воздушных винтов. Кабина правого борта была изменена и в ней размещался оператор РЛС. Вооружение состояло из шести 12,7 мм пулеметов, установленных в центральной части крыла непосредственно над контейнером радара. Изготовленные самолеты получили серийные номера от 46-405 до 46-495. Первый P-82F поднялся в воздух 11 марта 1948 года. К удивлению многих, дополнительный вес и аэродинамическое сопротивление от большого контейнера радара оказали незначительное воздействие на скоростные характеристики самолета.

USAAF также заказали 59 ночных истребителей P-82G (обозначение внутри компании Model NA-150). P-82G был в основном подобен P-82F, но имел радар SCR-720C. В состав партии вошли девять самолетов, которые первоначально заказывались как P-82F, но были достроены в соответствии со стандартом P-82G. Радар SCR-720C был несколько легче чем радары APS-4 или APG-28 на P-82F, поэтому P-82G показал немного более высокие скоростные характеристики.

Пять P-82G и девять P-82F были модифицированы для применения в холодных условиях в штате Аляска. Самолеты были повторно обозначены как P-82H.

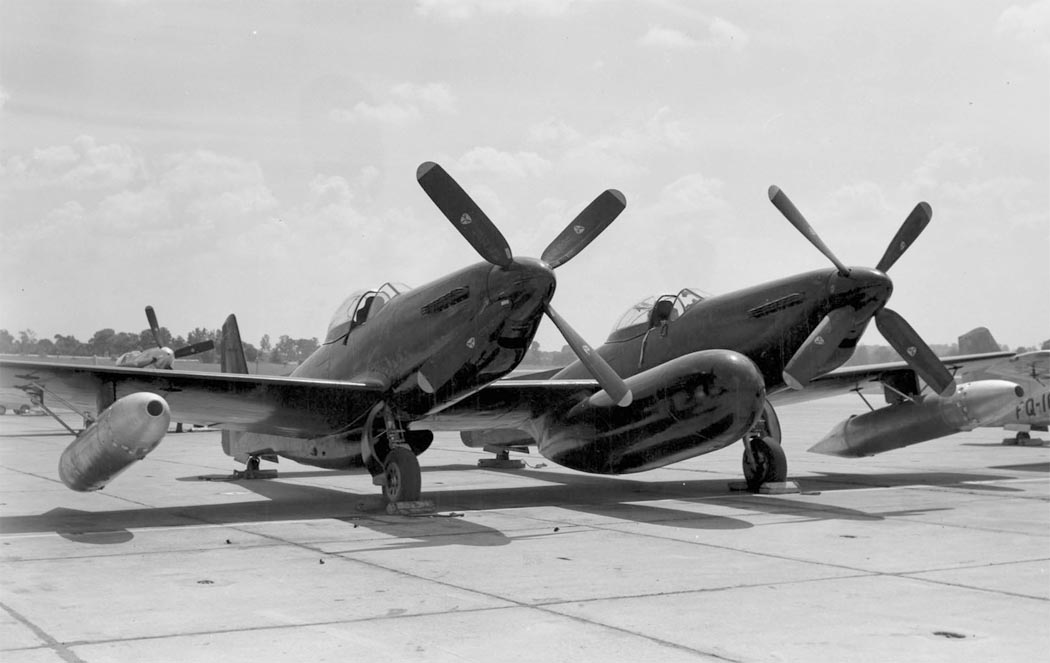

Первые Twin Mustang стали поступать в части в ходе 1948 года. В июне того же года, обозначение P было заменено на F, и Twin Mustang стал обозначаться F-82. F-82E поступили на вооружение 27-FG (Fighter Group - истребительная группа) (522-я, 523-я и 524-я эскадрильи) Strategic Air Command как эскортные истребители даьних бомбардировщиков. Самолеты провели свою краткую жизнь в полетах рядом с B-29 и были заменены на реактивные самолеты в 1950 году.

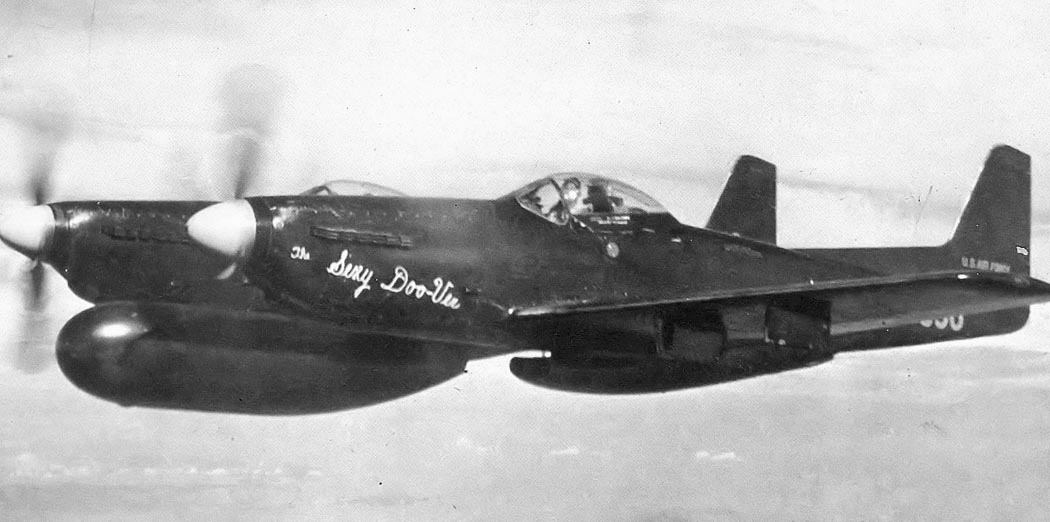

В 1948 году ночные истребители Twin Mustang версий F и G стали заменять снимаемый с вооружения Air Defense Command Northrop F-61 Black Widow. Самолеты целиком окрашивались в черный цвет и оснащались пламегасителями на выхлопных патрубках. Первыми частями Air Defense Command, получившими F-82F стали 325-я FG (317-я, 318-я и 319-я эскадрильи), базировавшаяся на Hamilton Field (штат Калифорния) и McChord AFB (Вашингтон), 51-я (16-я, 25-я и 26-я эскадрильи) и 52-я FG (2-я и 5-я эскадрильи), базировавшиеся на Mitchel AFB и McGuire AFB (штат Нью-Джерси). В 1949 году 347-я FG (4-я, 68-я и 339-я эскадрильи), базировавшаяся в Японии получила F-82G. 449-я эскадрилья 5001-ой CG (Composite Group - смешанная группа), базировавшаяся на Ladd AFB в штате Аляска получила специально подготовленные для холодной погоды F-82H.

К середине 1949 года Twin Mustang был достаточно распространенным самолетом: на вооружении различных частей имелось 225 машин моделей E, F и G. Ожидалось, что срок службы Twin Mustang будет относительно краток, так как F-82 заказывался как временный самолет до поступления на вооружение в большом количестве реактивных истребителей. В 1950 году некоторые части, базировавшиеся на территории США уже стали перевооружаться с Twin Mustang на реактивные самолеты.

Но 25 июня 1950 года началась Корейская война и базировавшиеся на территории Японии Twin Mustang были немедленно брошены в бой. На то время это были единственные истребители, способные с баз в Японии достичь любой точки Корейского полуострова. Twin Mustang обеспечивали истребительное прикрытие транспортных самолетов C-54 и C-47, доставлявших грузы и людей на летное поле Kimpo в районе Сеула. 27 июня 1950 года F-82G (серийный номер 46-383) из 68-й FS 347-й FG (пилот лейтенант Уильям Хадсон (William Hudson) и оператор РЛС лейтенант Карл Фрэйзер (Carl Fraser) сбил северокорейский Як-7У. Этот самолет стал первым, сбитым в воздушном бою в ходе Корейской войны и первой воздушной победой недавно сформированных United States Air Force (ВВС США). Отчеты эскадрильи вскоре были потеряны, и по свидетельству ряда людей, возможно, что лейтенант Хадсон фактически летел в тот день на F-82G (серийный номер 46-601). Позднее в тот же день майор Джеймс Литтл (James Little) на F-82G (серийный номер 46-392) из 339-й FS 347-й FG сбил севернокорейский Як-9. Некоторые исследователи полагают, что именно майор Литтл одержал первую воздушную победу в ходе Корейской войны и, следовательно, первую воздушную победу United States Air Force.

Twin Mustang широко применялся в Корее в роли истребителя сопровождения и штурмовика до ноября 1951 года. Однако F-82 всегда играл второстепенную роль по сравнению со своим предшественником - одномоторным F-51. Поскольку к концу 1951 года на вооружение воюющих сторон поступило большое количество реактивных самолетов, конкурировать с которыми Twin Mustang не мог, F-82 перестали применять для боевых вылетов и вскоре сняли с вооружения. Последний Twin Mustang сняли с вооружения в середине 1953 года.





 ЛТХ:
Модификация   P-82G
Размах крыла, м   15.72
Длина, м   12.93
Высота, м   4.22
Площадь крыла, м2   37.90
Масса, кг
  пустого самолета   7256
  нормальная взлетная   11744
Тип двигателя   2 ПД Allison V-1710-143/145
Мощность, л.с.   2 х 1600
Максимальная скорость , км/ч   779
Крейсерская скорость , км/ч   451
Практическая дальность, км   3605
Максимальная скороподъемность, м/мин
Практический потолок, м   11850
Экипаж, чел   2
Вооружение:   шесть 12.7-мм пулеметов MG-53-2 с боезапасом по 300 патронов на ствол
  2х907-кг или 4х454-кг бомбы или 10х127-мм РС
 возможна подвеска контейнера с 8х12.7-мм пулеметами


 Доп. информация :


  Чертеж "North American XP-82 Twin Mustang"
 Фотографии:

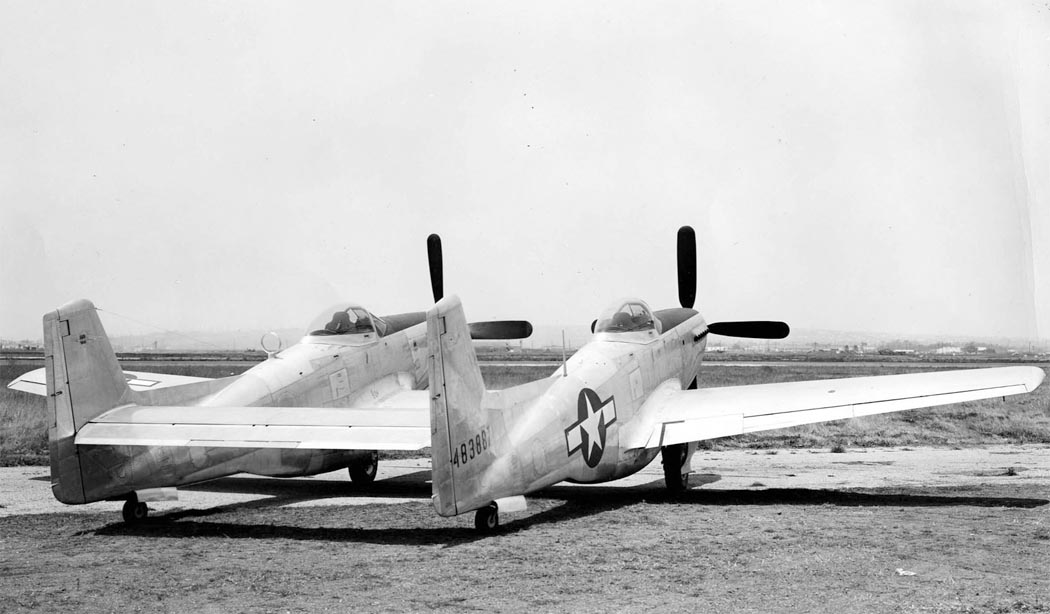

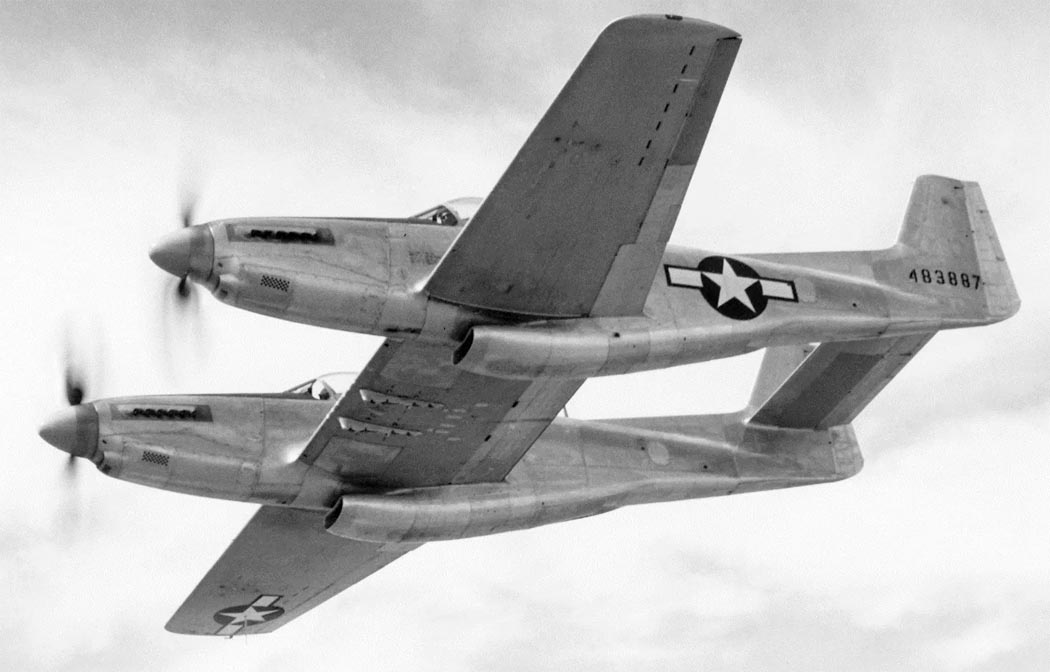

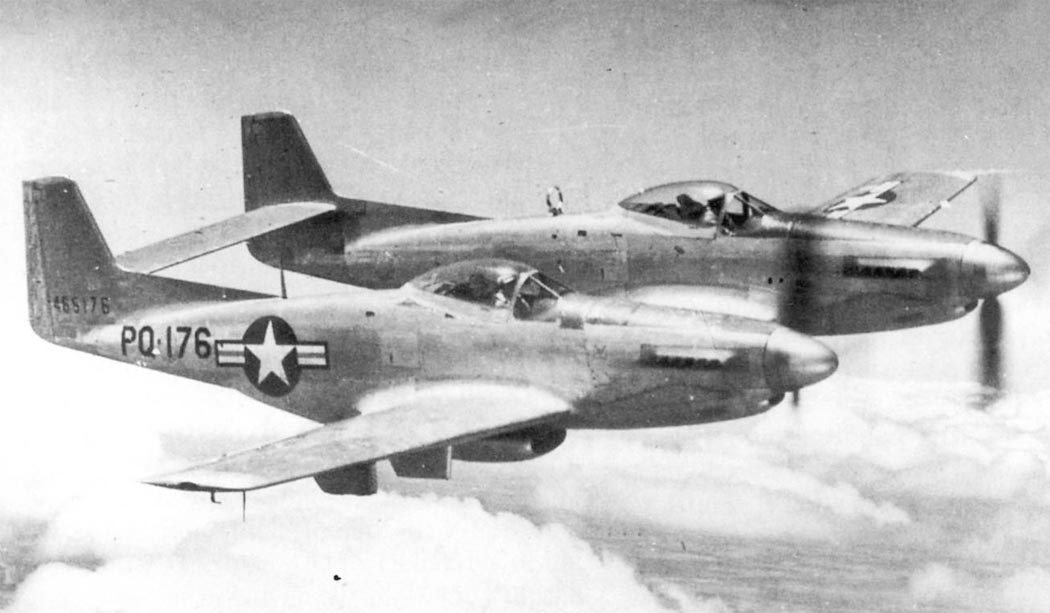

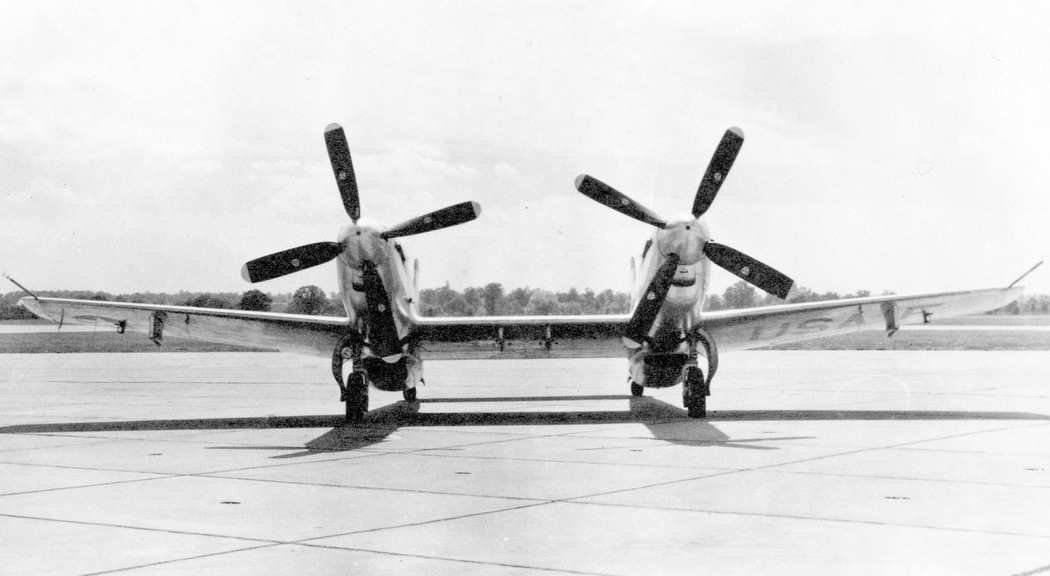

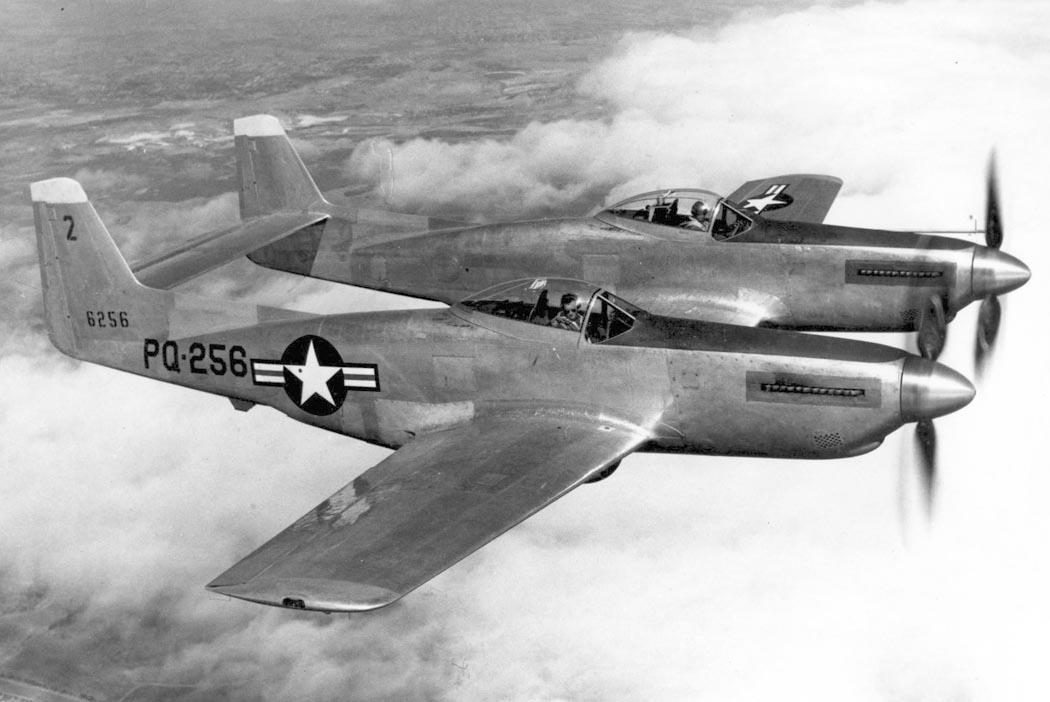

 XP-82
 XP-82
 XP-82
 XP-82
 XP-82
 P-82B
 P-82B

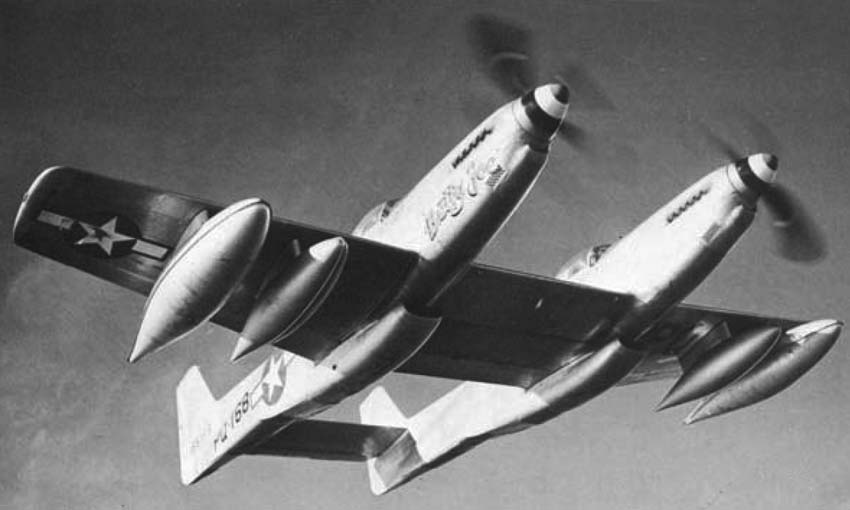

 P-82B с ПТБ
 P-82B с ПТБ
 P-82C
 P-82C
 P-82D
 P-82E
 P-82E

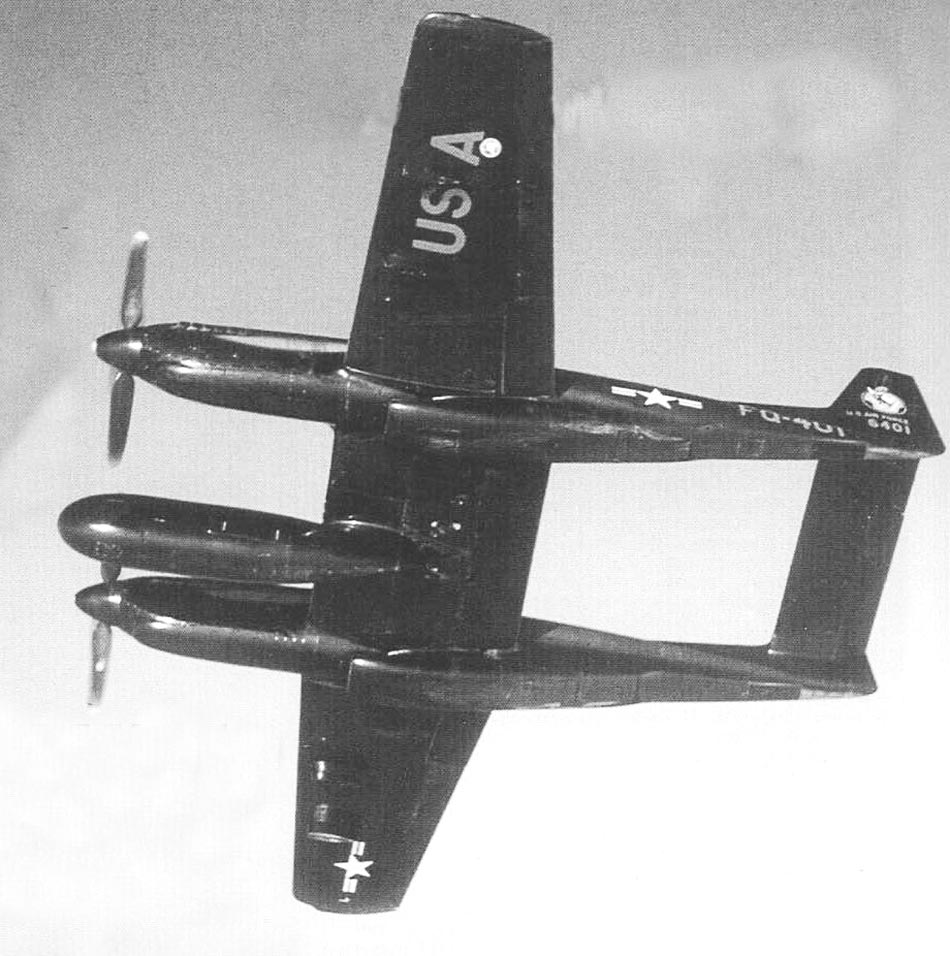

 P-82F
 P-82F

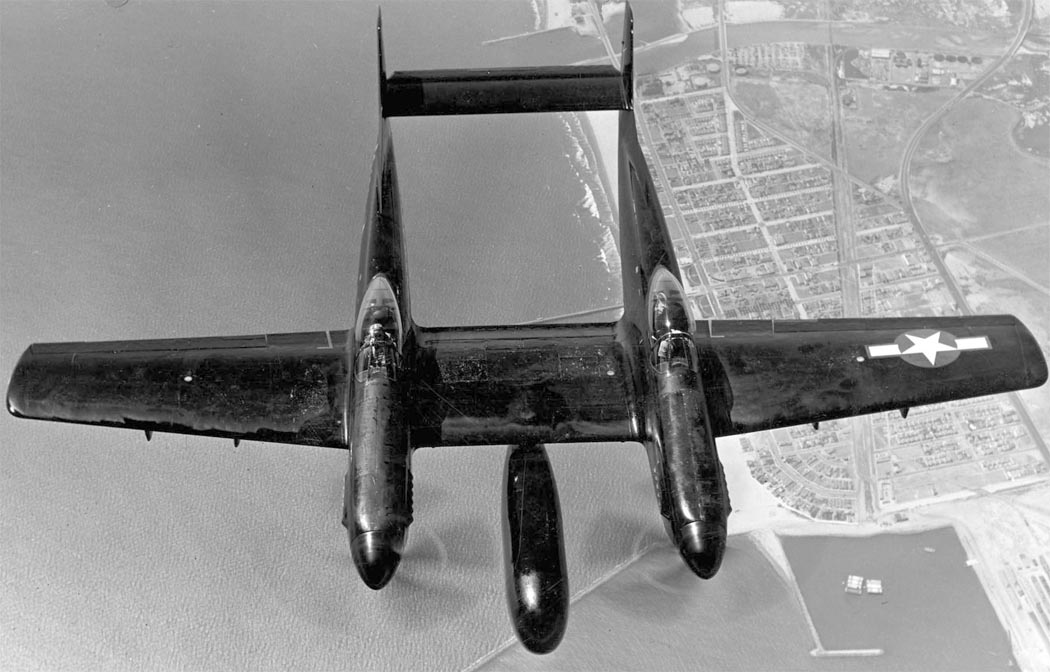

 P-82G
 P-82G
 P-82G
 P-82H

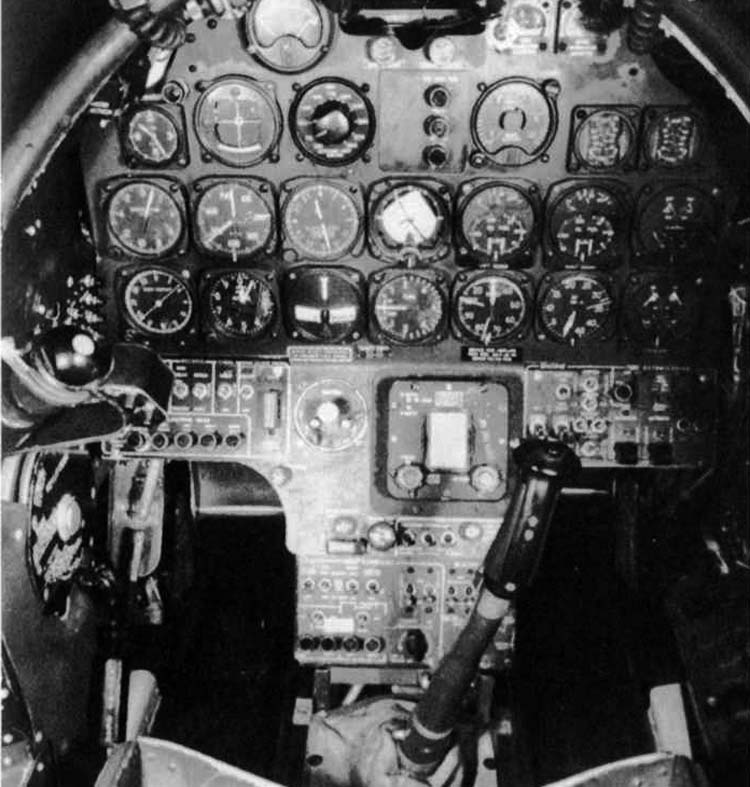

 Кабина пилота P-82G

 Схемы:

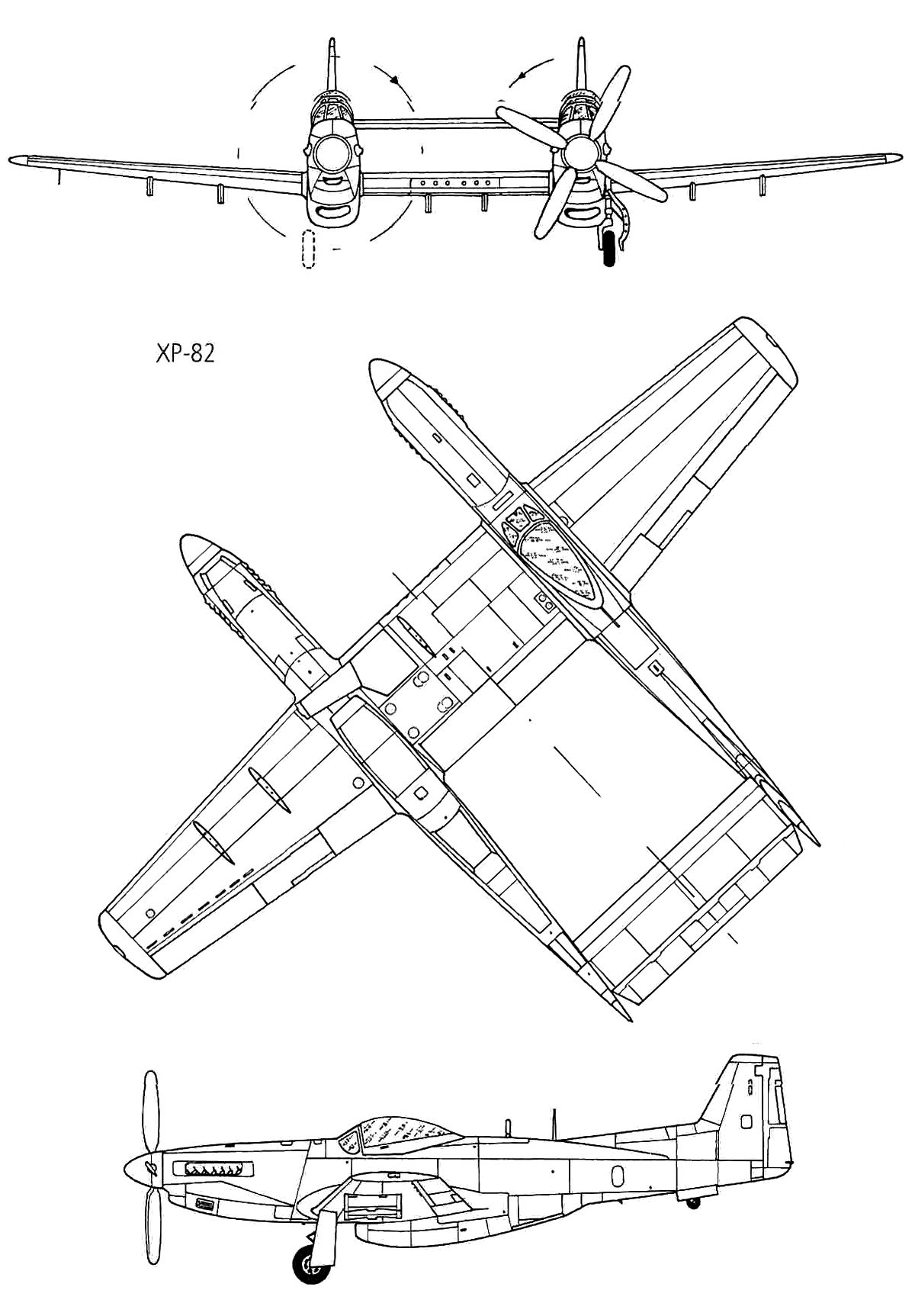

 XP-82

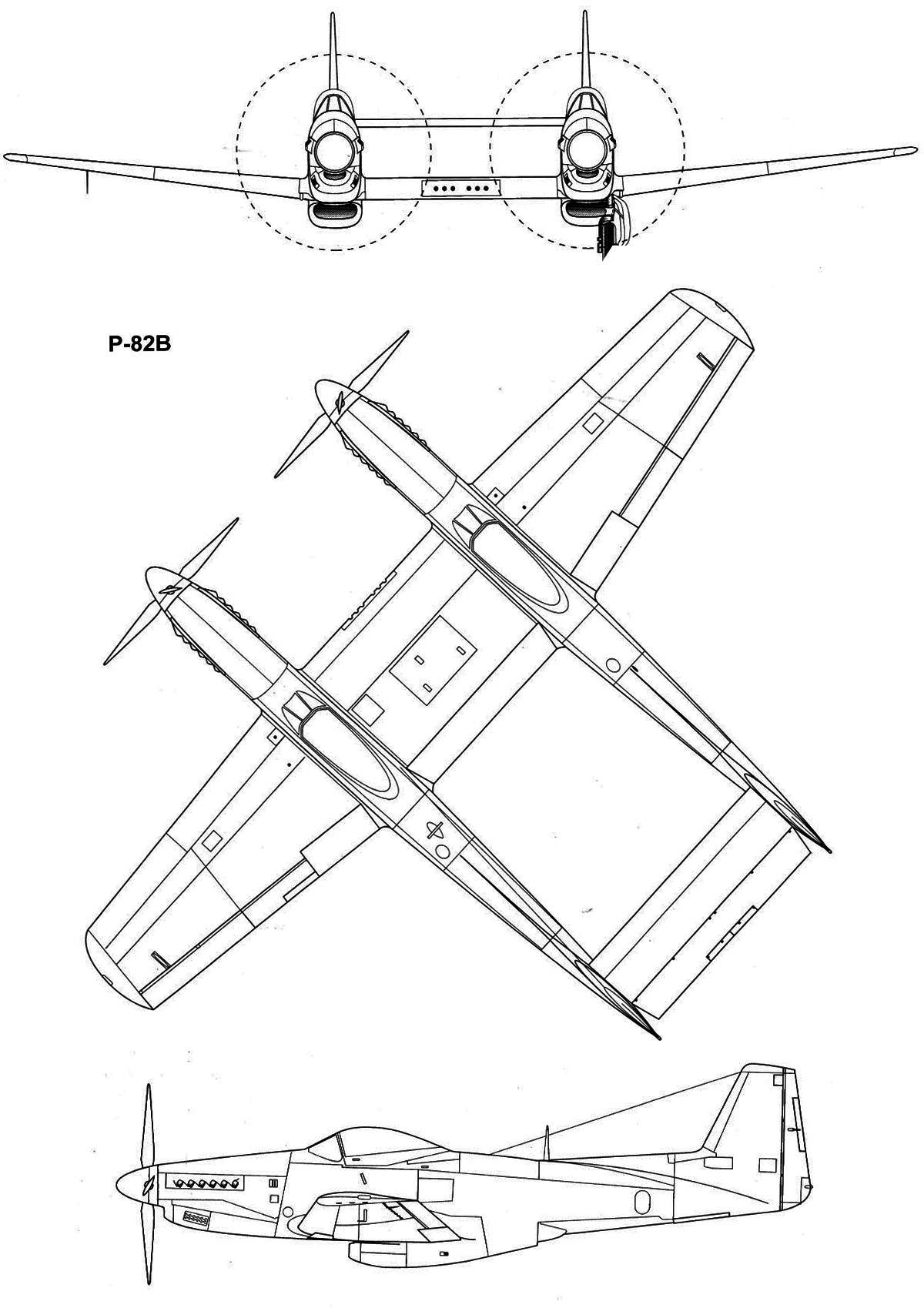

 P-82B

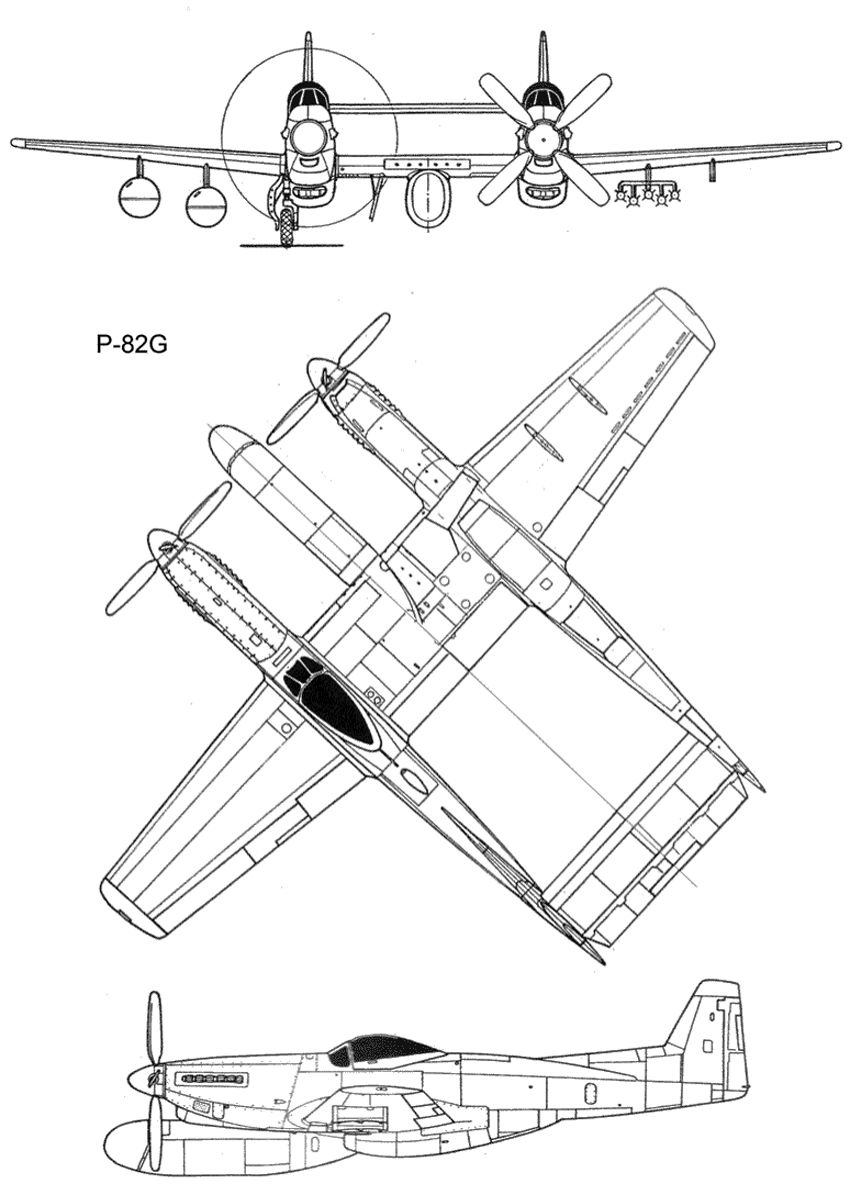

 P-82G

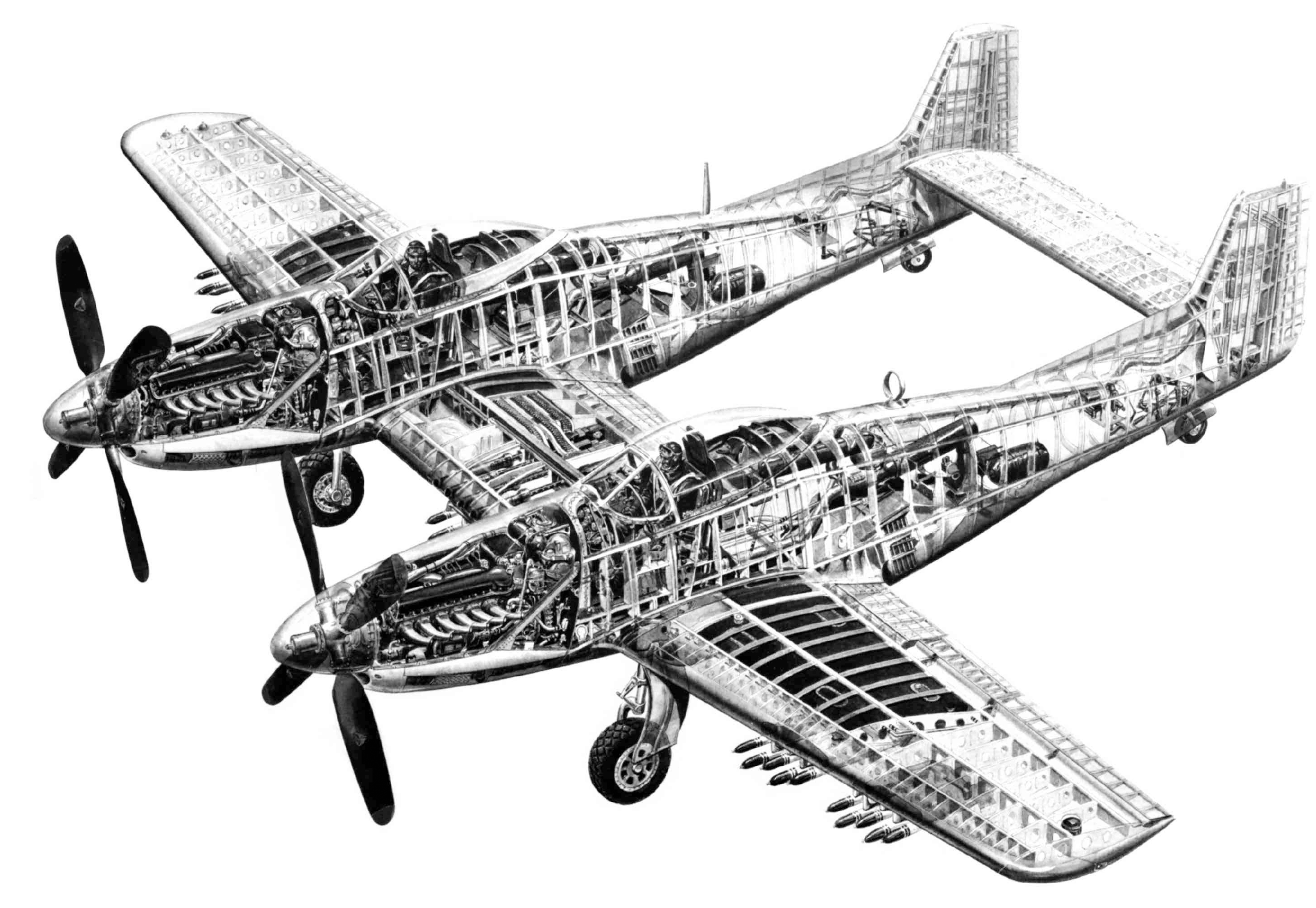

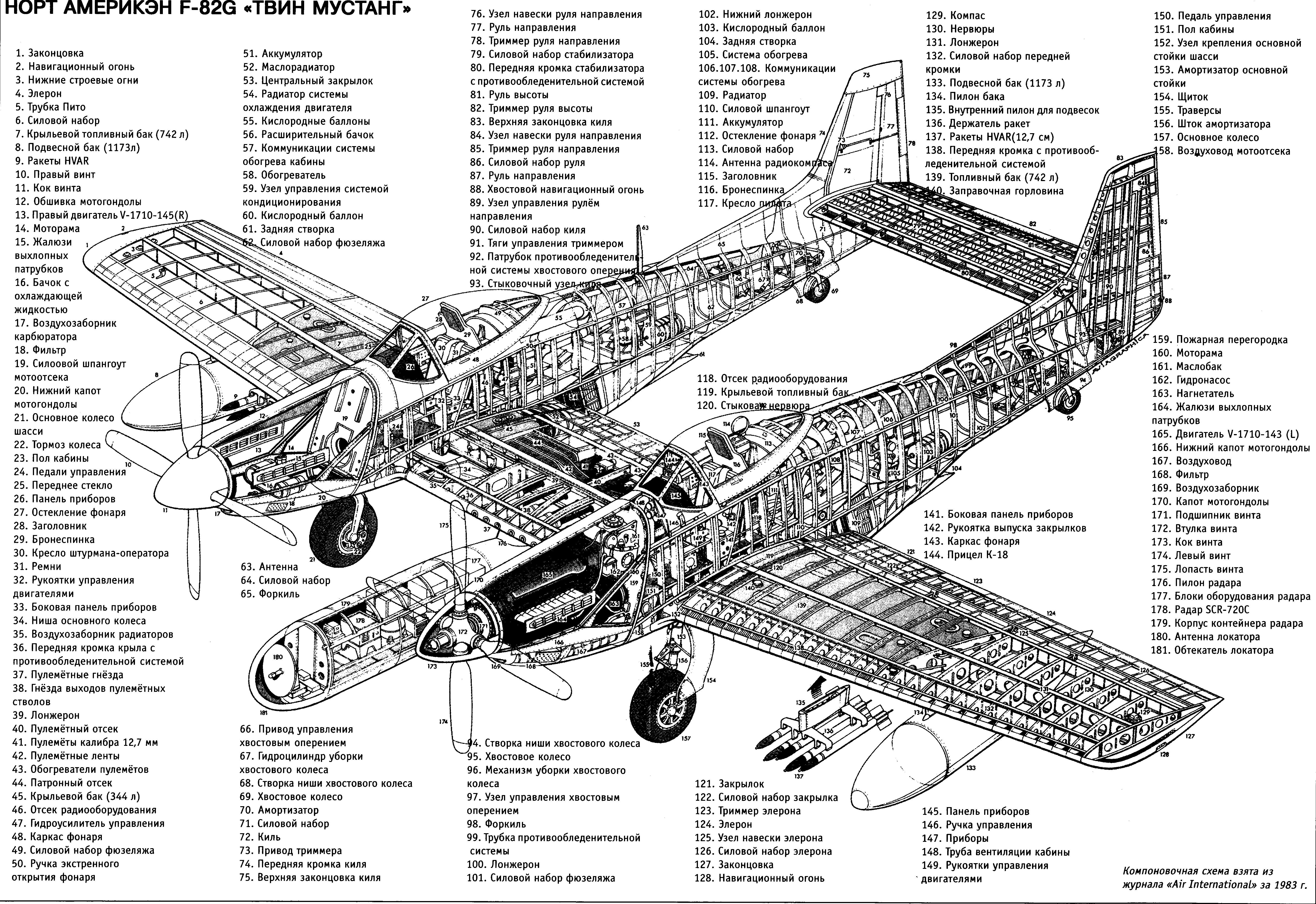

 Компоновочная схема P-82G
 Компоновочная схема P-82B

 Варианты окраски:

 P-82G
 P-82B
 XP-82

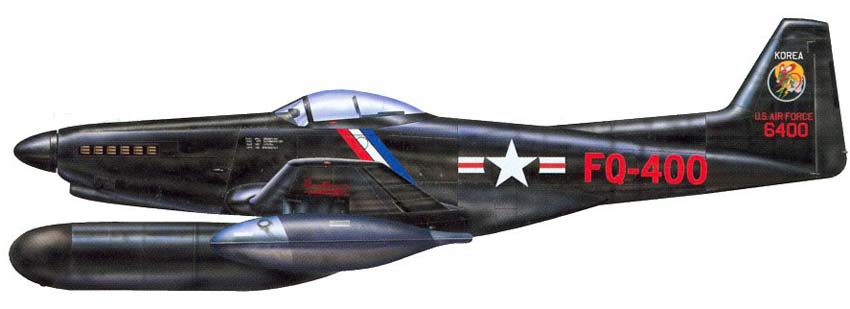

 F-82G







Список источников:

Иван Малышев. Норт Америкэн Р-51 Мустанг
Эксмо. Владимир Котельников. Истребитель "Мустанг" - Воздушный кадиллак
Крылья Родины 2010-04. Норт Америкэн F-82G "Твин Мустанг"
Osprey. Air Vanguard 1. Martyn Chorlton. Allison-engined P-51 Mustang
Joe Baugher. Encyclopedia of American Military Aircraft. North American P/F-82 Twin Mustang
Crowood. Malcolm V. Lowe. North American P-51 Mustang
Bert Kinzey. P-51 Mustang in detail & scale
Flugzeug Profile 37. Von K.H. Regnat. North American P-51 "Mustang"
Haynes. J. Cotter, M. Hammond. North American P-51 Mustang - 1940 onwards (all marks)
Squadron & Signal. Larry Davis. P-51 Mustang in Action
Monografie Lotnicze. Jacek B. Zurek. North American P-51 Mustang
WarbirdTech. Frederick A. Johnsen. North American P-51 Mustang
Air International 1983-11. Mustang ... The Willing Warhorse
Aeroplane Monthly 2014-04. Aeroplane Database : North American P/F-82 Mustang
HPM 1997-10-11. Daniel Kovar. F-82 Twin Mustang
L+K 2008-01. Miroslav Balous. NAA XP-82 Twin Mustang
