   Seafire Mk.III

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1943
Тип: Палубный истребитель
  ЛТХ     Доп. информация



Фирма Супермарин оперативно спроектировала новый "Сифайр", внедрив, наконец, в нем "Z"-образно складывающееся крыло. Складывание производилось вручную. На новом "Сифайре", получившем обозначение Seafire Mk.III, стоял двигатель "Мерлин 55" (1415 л.с. на высоте 3350 м) с выхлопными патрубками нового типа. Mk.III летал быстрее Mk.IIC на 32 км/ч при той же управляемости. В ноябре 1943-го новые машины поступили в 894-ю эскадрилью. Тогда же было налажено производство маловысотной модификации Mk.III с мотором "Мерлин 55М", ставшей самой массовой моделью "Сифайра" военного времени. Он поступил на вооружение весной 1944-го.

"Сифайры" Mk.III на борту авианосцев "Илластриэс" и "Ателинг" были отправлены в Индийский океан для отвлечения сил японцев от американского вторжения на Мариинские острова. Корабли базировались на Тринкомали и часто выходили в море. Mk.III явно не хватало дальности для того, чтобы сопровождать "Эвенджеры", и его перевели в ПВО эскадры.

В июне 1944-го "Сифайры" Mk.III в составе 2-й тактической воздушной армии летали на патрулирование южного побережья Англии. Чуть позже четыре эскадрильи Mk.III поступили на авианосцы "Фьюриэс" и "Индефатигэбл". В августе три эскортных авианосца, оснащенные "Сифайрами" Mk.III, приняли участие в операции "Драгун" - вторжении во Францию с юга.

В январе 1945-го "Сифайры" с эскортных авианосцев "Хантер", "Сталкер" и "Аттакер" отличились в операции "Дракула" - атаке на Рангун. В то же время "Сифайры" авианосца "Индефатигэбл" атаковали вместе с американцами Окинаву, а с "Имплакейбла" - участвовали в боях за лагуну Трук. В июле и августе оба эти корабля принимали активное участие в налетах на японскую территорию.

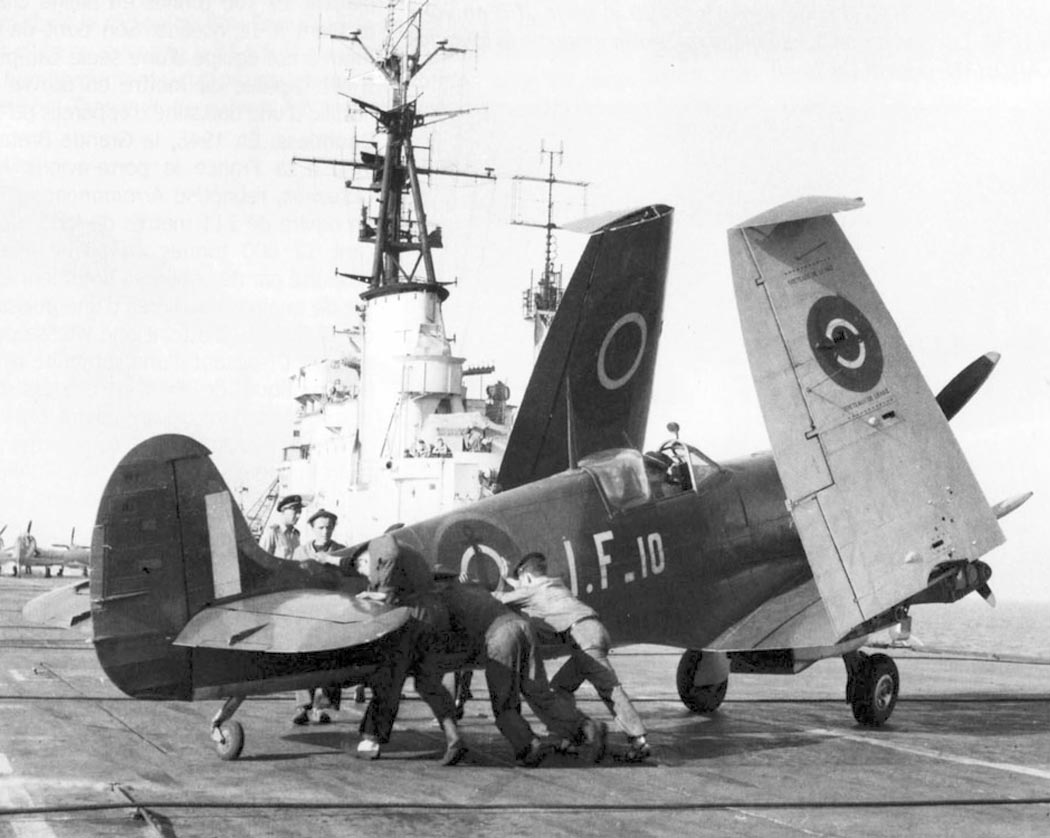

По окончании мировой войны британский флот значительно сократил количество своих самолетов, в связи с чем все "Сифайры" были сняты с вооружения. Некоторое их количество передали возрожденным ВМС Франции, где они использовались с единственного тогда французского авианосца "Диксмюд" в учебных целях.

По итогам боевого применения "Сифайров" первых модификаций с двигателями "Мерлин" стало ясно, что от этого самолета можно добиться существенно более высоких показателей. Очевидным техническим решением было оснастить "Сифайр" двигателем "Гриффон" по типу его старшего брата, сухопутного "Спитфайра" Mk.XII и XIV. Опыт переоснащения этих истребителей новыми моторами у фирмы "Супермарин" уже был, и в феврале 1943 г. летчик-испытатель Джеффри Куилл произвел серию взлетов и посадок на ложную палубу аэродрома Арброут на "Спитфайре" XIV, оборудованном посадочным крюком. Позже, в начале марта, Эрик Браун перелетел на этой машине на палубу авианосца "Индефатигэбл" и продолжил взлетно-посадочные испытания.

Описание конструкции "Сифайр" Mk.III.

Самолет представлял собою одномоторный одноместный цельнометаллический свободнонесущий низкоплан. Конструкция с минимальными изменениями повторяет таковую истребителя "Спитфайр".

Фюзеляж - полумонокок с тонкой обшивкой и низким запасом прочности. В носовой части расположен двигатель, за ним имеется большой бензобак и маслянный бачок. Кабина летчика имеет минимальные размеры и объем. Обзор вперед плохой из-за широкого капота мотора и низкого фонаря кабины. На козырьке кабины сверху монтируется зеркальце заднего обзора. Для облегчения входа-выхода летчика в левом борту кабины имеется дверца. В районе кабины на бортах фюзеляжа вмонтированы силовые накладки для увеличения прочности фюзеляжа на разрыв. За бронеспинкой кабины расположено радиооборудование. Под хвостовой балкой крепится гидравлически отклоняемый А-образный посадочный крюк Обшивка в местах крепления крюка усилена накладками.

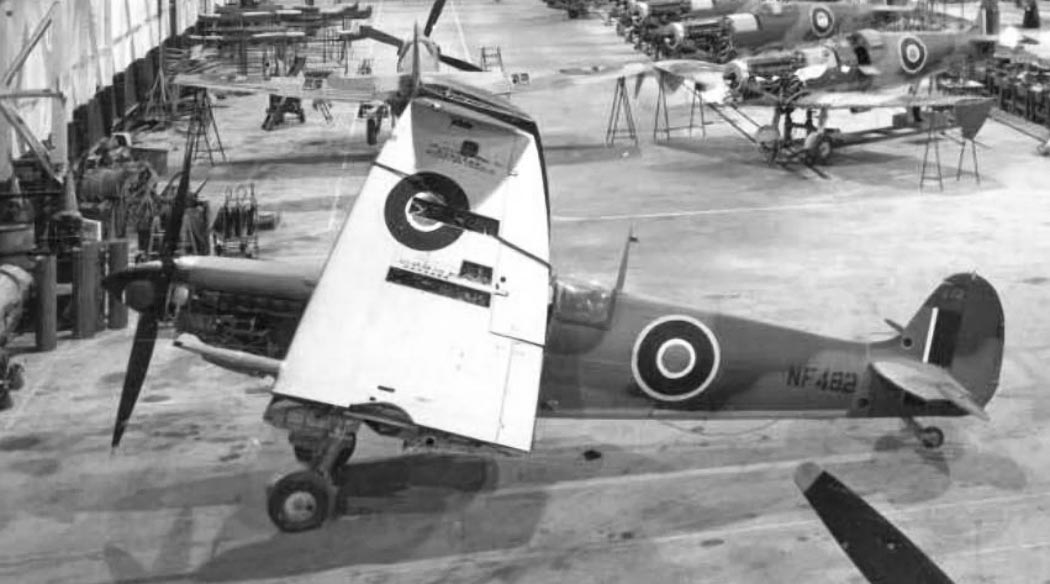

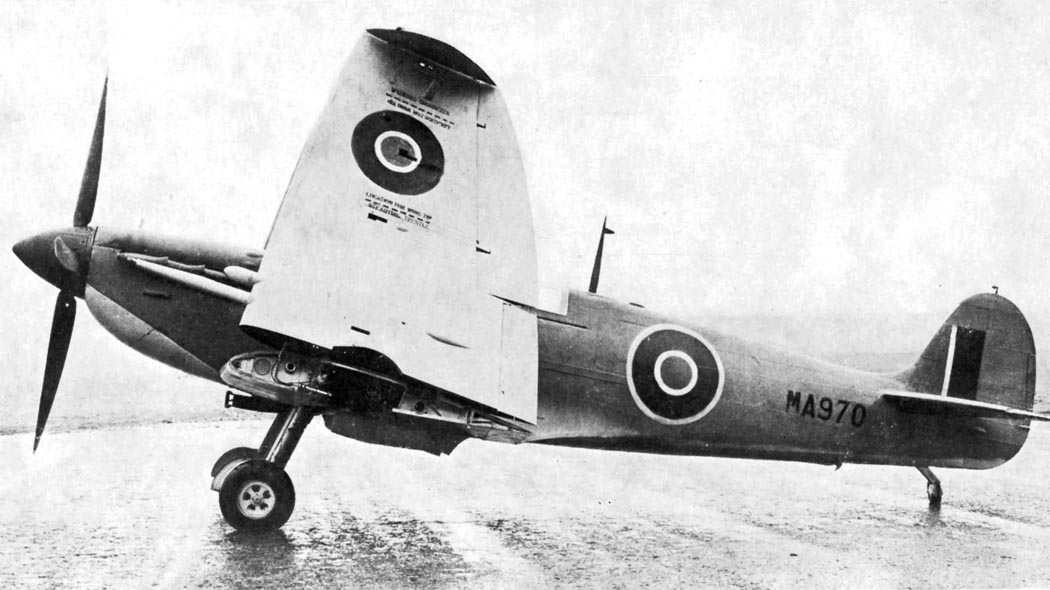

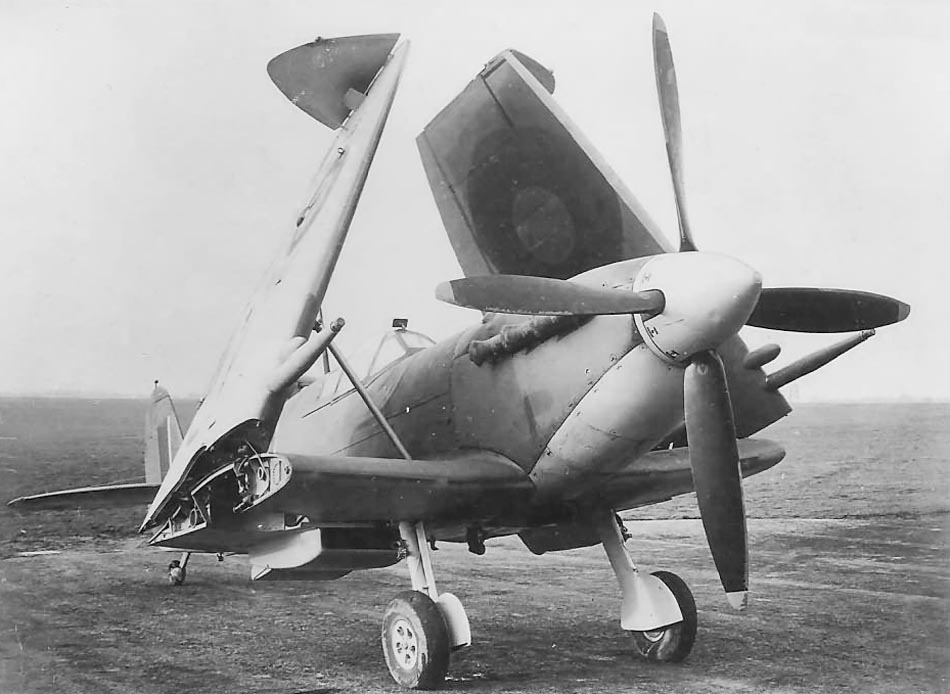

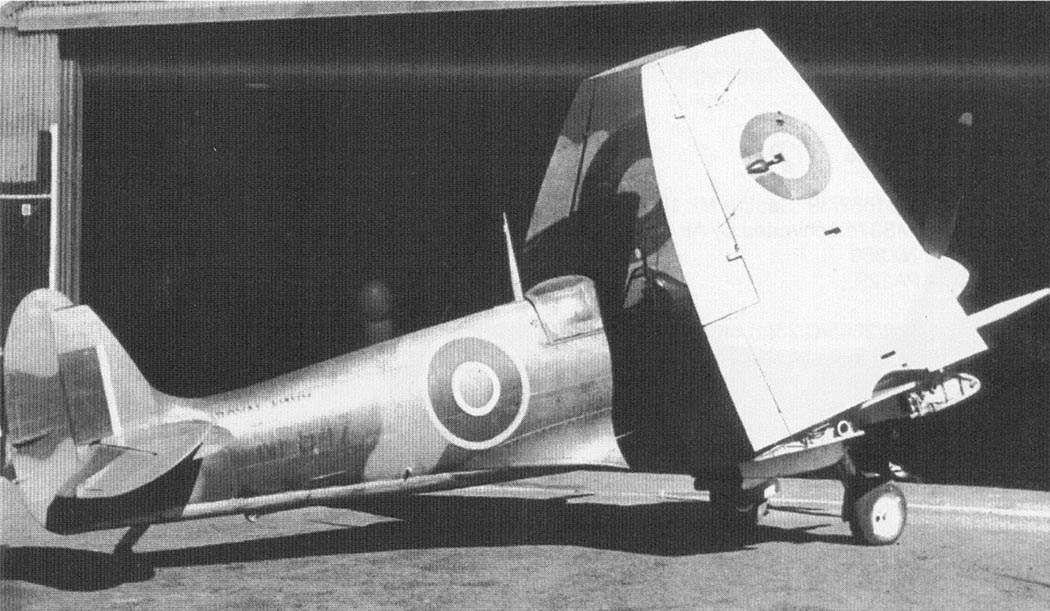

Крыло - двухлонжеронное, эллиптической формы в плане, тонкое, с передним основным и задним вспомогательным лонжеронами. Представляет собою отдельный агрегат, крепящийся к фюзеляжу четырьмя болтами. Консоли крыла складываются вручную, разворотом вверх и фиксируются распорками. Законцовки для уменьшения высоты самолета в ангаре складываются разворотом наружу. Под центропланной частью крыла справа в большой ванне расположен гликолевый радиатор, слева, в ванне меньшего размера. - маслорадиатор. Механизация крыла состоит из трехсекционных закрылков с максимальным углом отклонения 87 градусов. Элероны - с внутренней компенсацией, их обшивка - металлическая.

Хвостовое оперение аналогично оперению "Спитфайров" ранних серий. И киль, и стабачизатор - двухлонжеронные, рули высоты и направления - с роговой компенсацией. Обшивка рулей высоты - алюминиевая, направления - полотняная. Самолет имеет триммеры в каналах тангажа и рысканья.

Шасси - трехстоечное, с хвостовой опорой. Основные стойки - консольной схемы, убираются гидравлически разворотом наружу. В убранном состоянии их колеса частично остаются неприкрытыми створками. Узлы крепления стоек находятся на пересечении силовых элементов крыла и фюзеляжа. Хвостовая опора - консольной схемы, с пневматиком высокого давления, неубирающаяся, самоориентирующаяся. Небольшая колея шасси явилась причиной многих аварий и катастроф, связанных с потерей поперечной устойчивости при движении по палубе.

Двигательная установка - 12-цилиндровый рядный поршневой двигатель жидкостного охлаждения Роллс-Ройс "Мерлин"55 или 55М с четырехлопастным винтом постоянного числа оборотов Ротол.

Вооружение - две пушки Бритиш Испано калибром 20 мм с боекомплектом в 120 снарядов на ствол и четыре 7,69-мм пехотных пулемета Виккерс с боекомплектом в 350 патронов на ствол. Все вооружение размещено в крыле, вне диска винта, что снижает точность и кучность стрельбы и затрудняет быстрый выход на вираж.

Под крылом самолета можно было подвесить две бомбы калибром до 113 кг или четыре реактивных снаряда. Под центропланом можно было подвешивать ПТБ в форме полукапли.







 ЛТХ:
Модификация   Seafire Mk.III
Размах крыла, м   11.23
Длина, м   9.12
Высота, м   3.02
Площадь крыла, м2   22.48
Масса, кг
  пустого самолета   2258
  максимальная взлетная   3465
Тип двигателя   1 ПД Rolls-Royce Merlin 55
Мощность, л.с.   1 х 1585
Максимальная скорость , км/ч   594
Практическая дальность, км   1170
Боевая дальность, км   648
Максимальная скороподъемность, м/мин   1653
Практический потолок, м   11125
Экипаж   1
Вооружение:   две 20-мм пушки British Hispano (по 120 снарядов на ствол) и четыре 7.7-мм пулемета Browning (по 350 снарядов)


 Доп. информация :


  Чертеж "Supermarine Seafire"

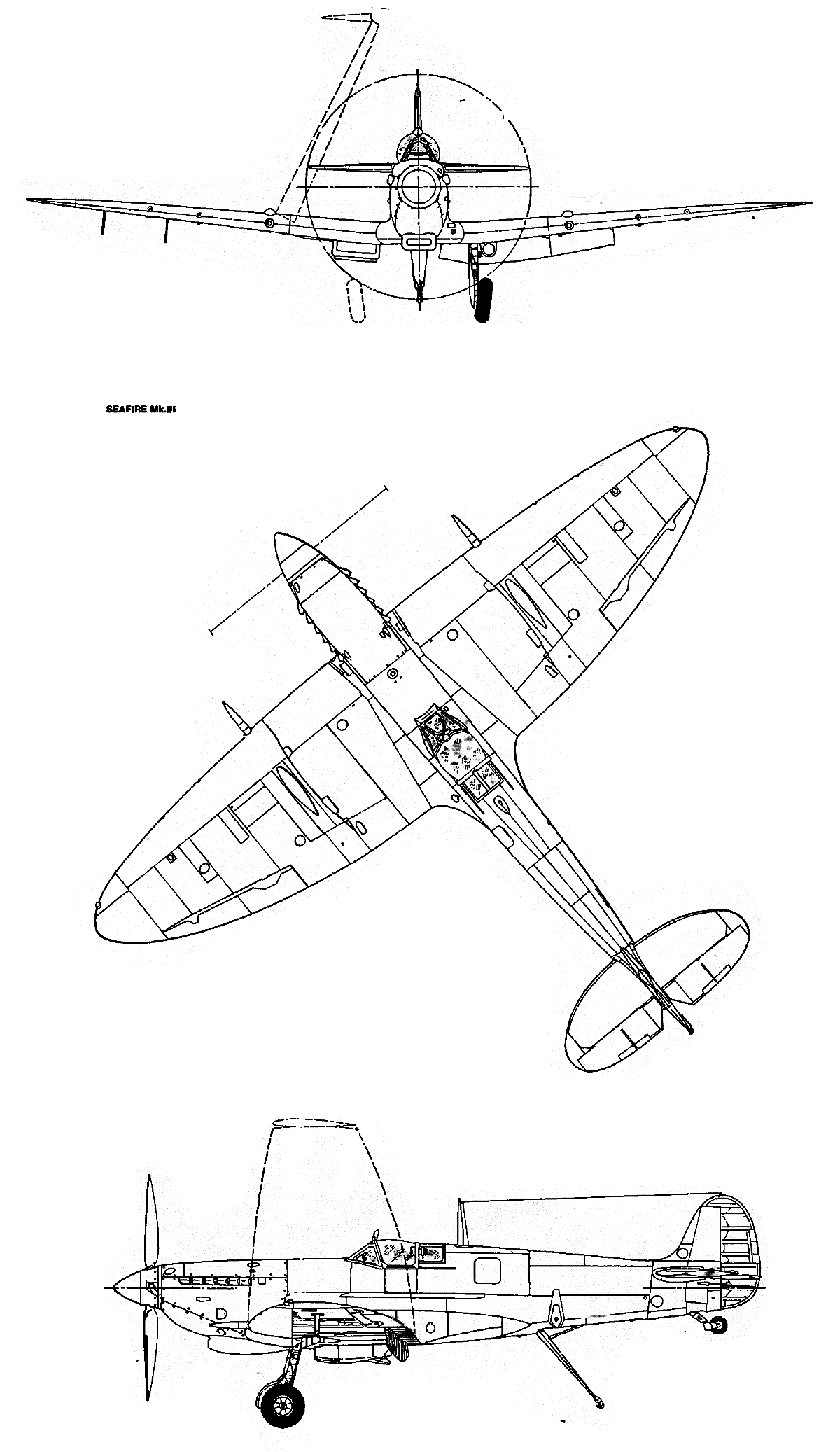

  Чертеж "Supermarine Seafire Mk.III
  Фотографии:

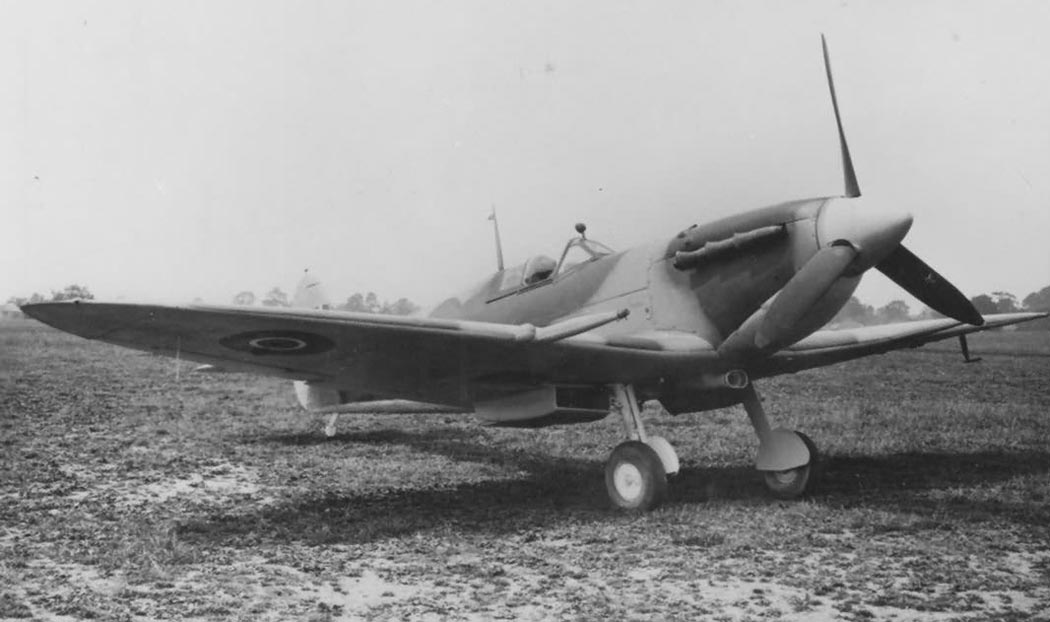

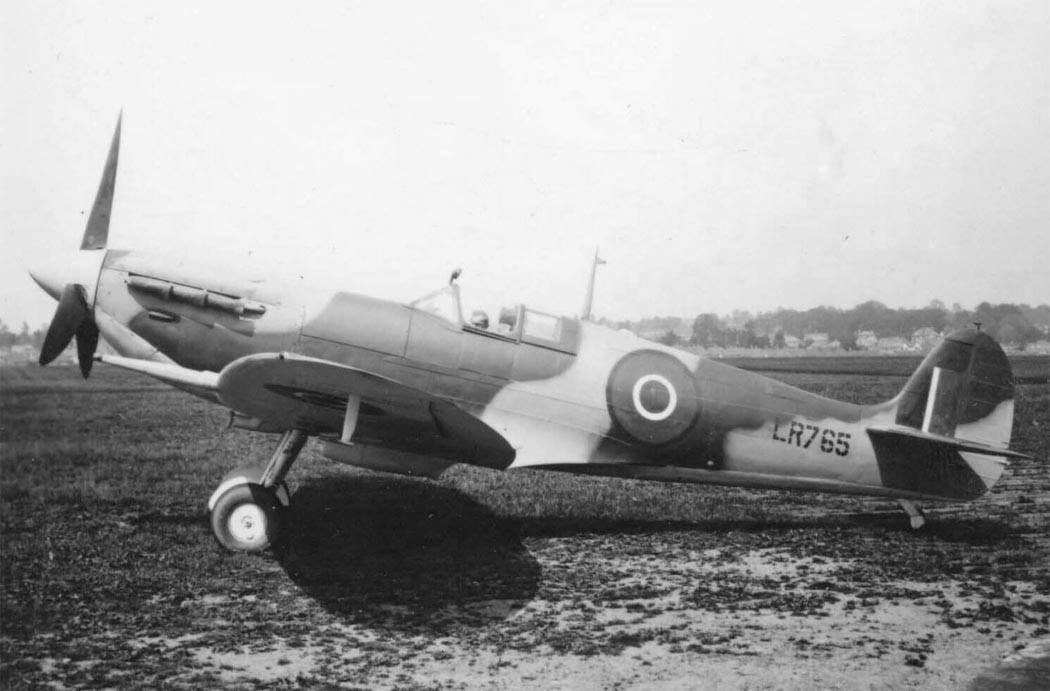

 Прототип Seafire Mk.III

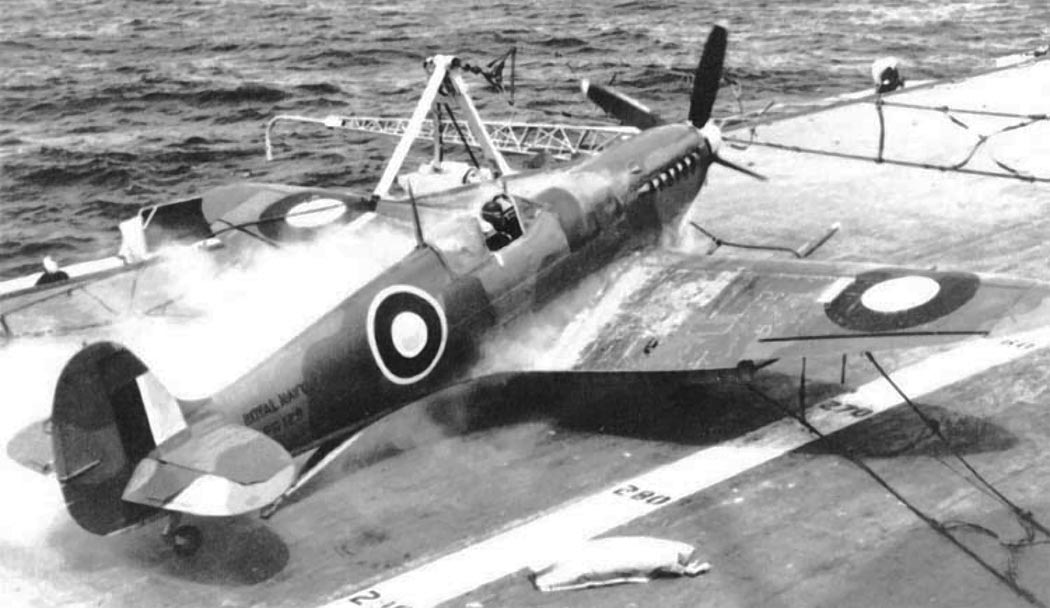

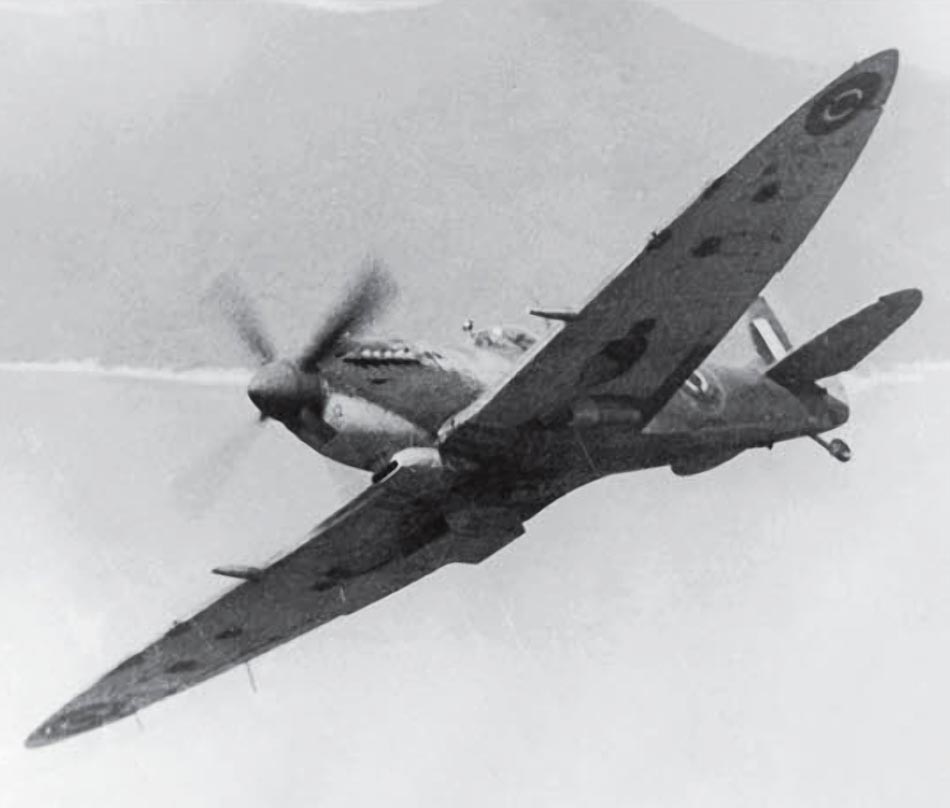

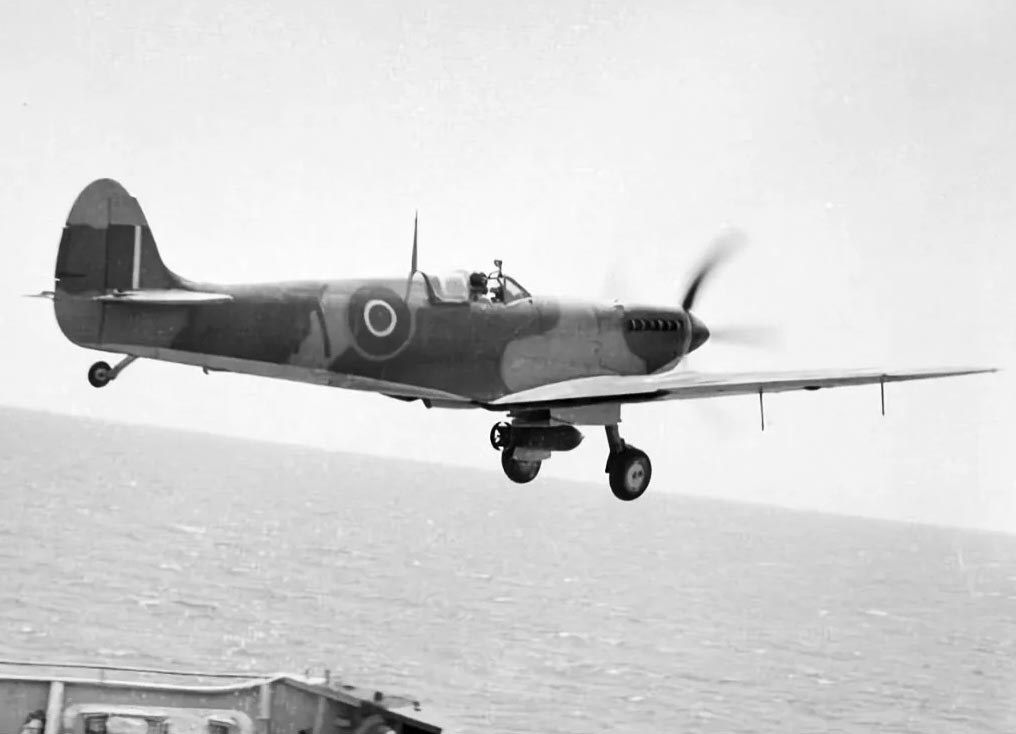

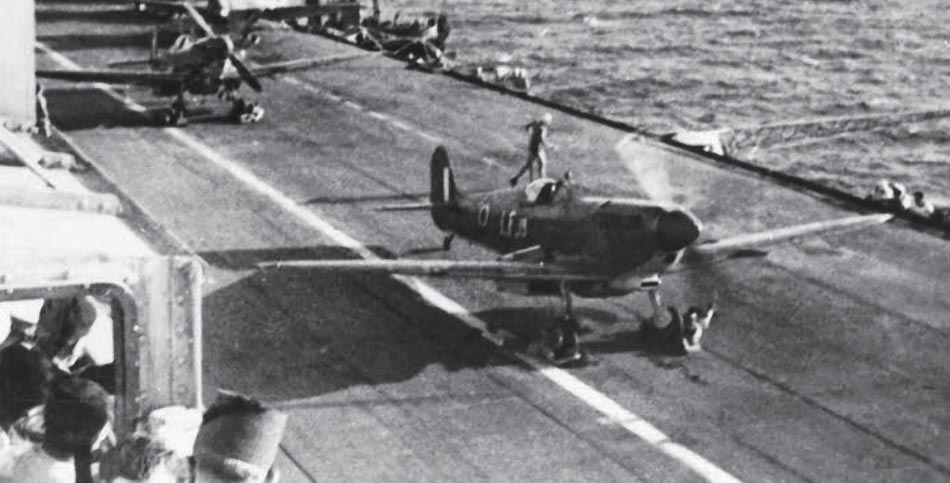

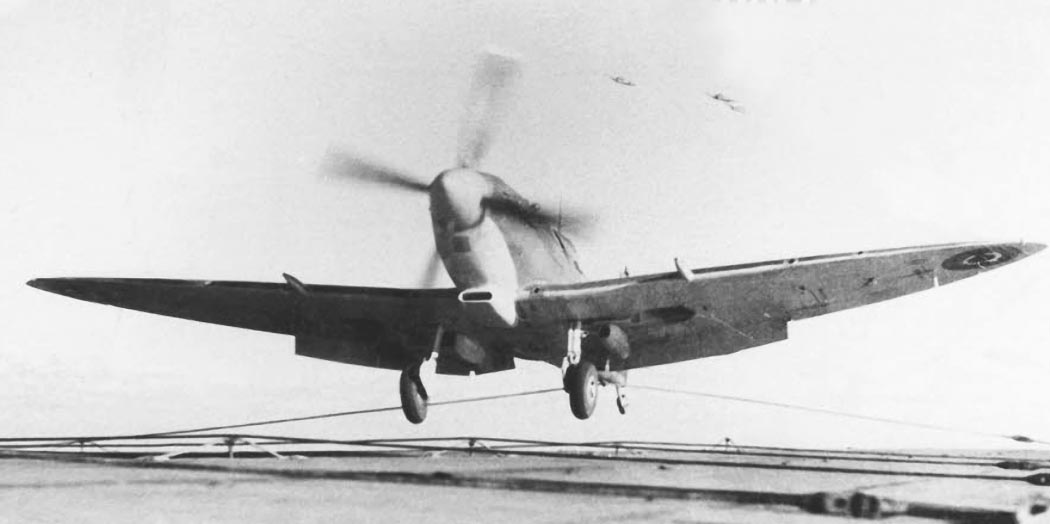

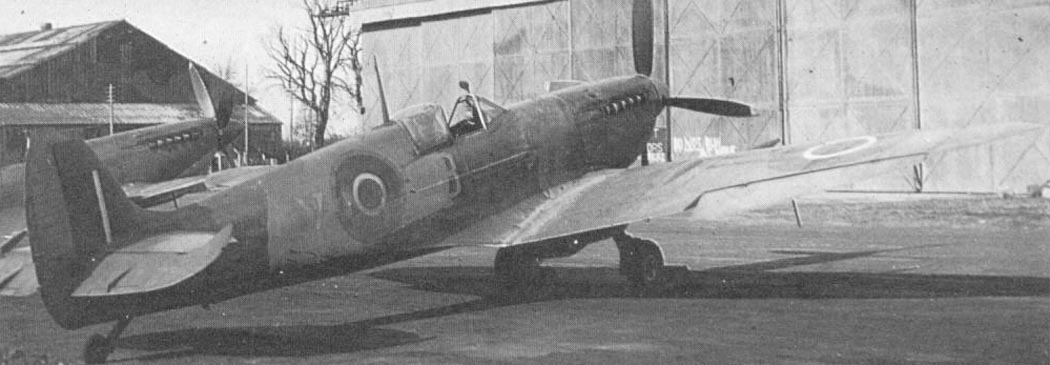

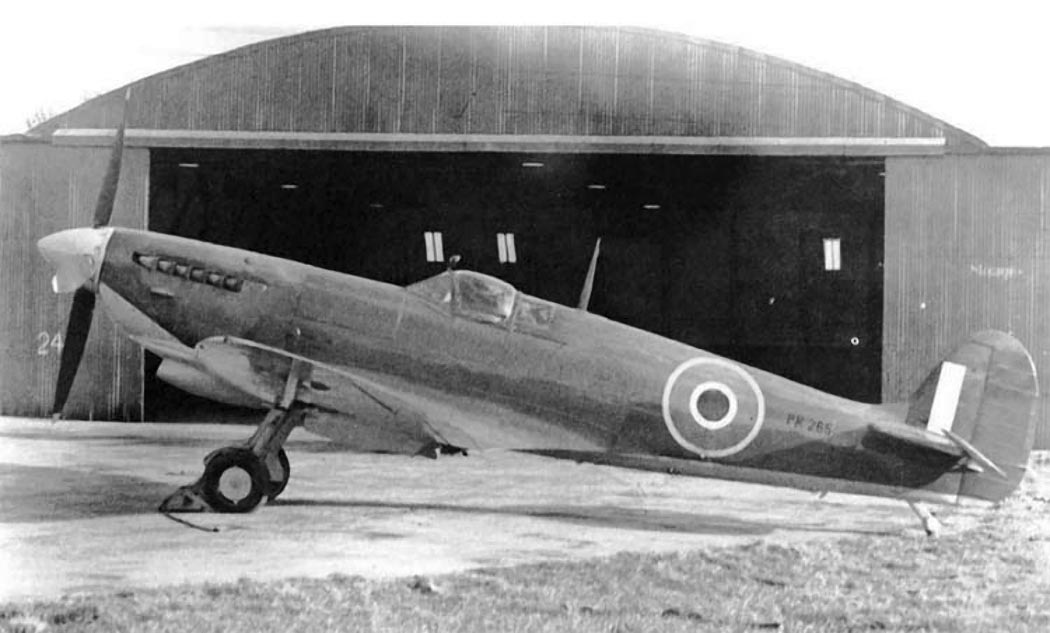

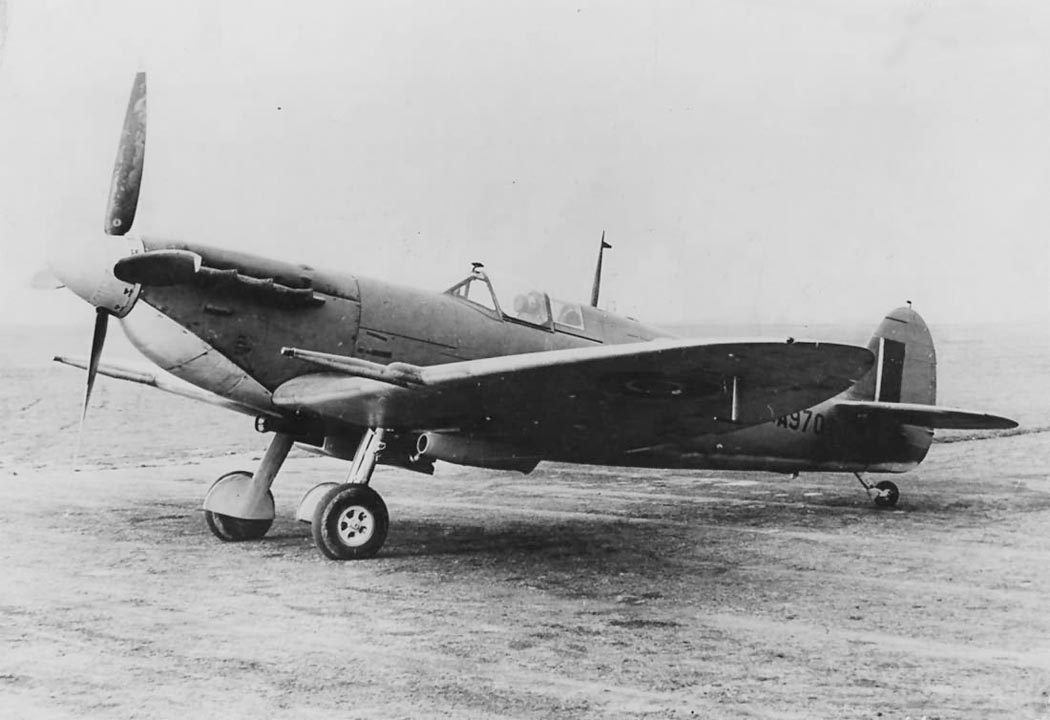

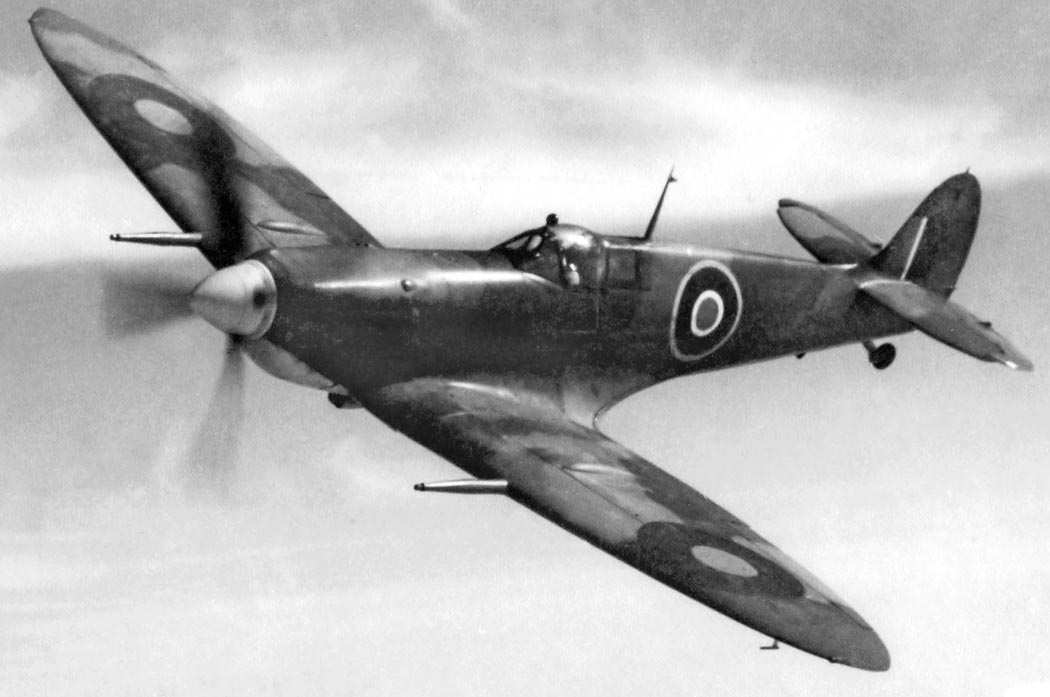

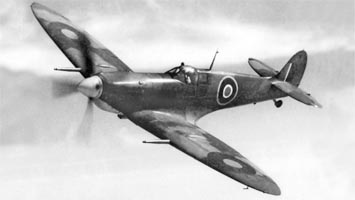

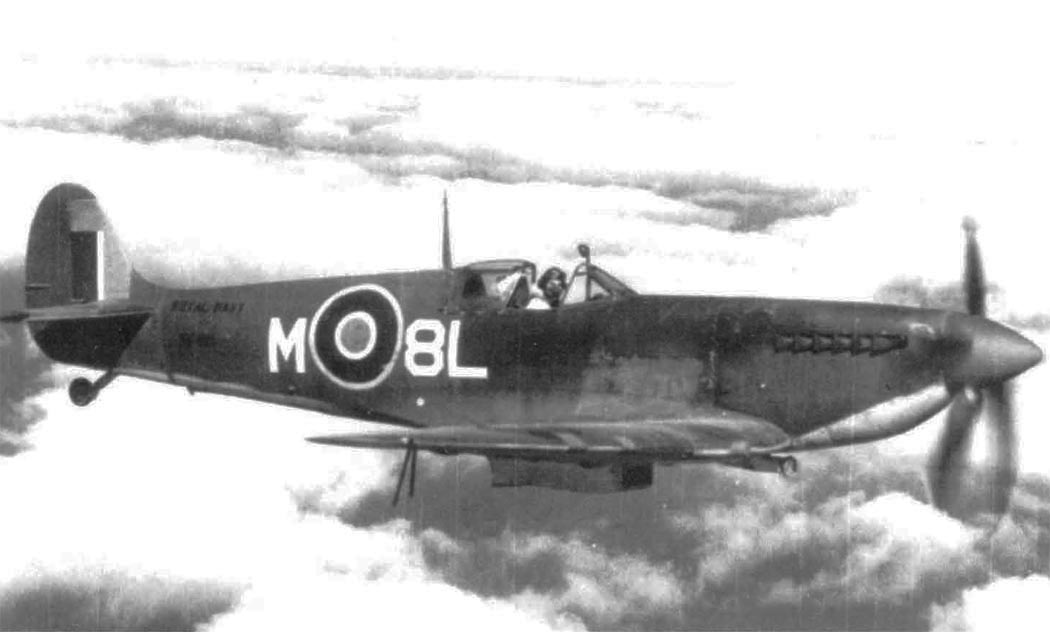

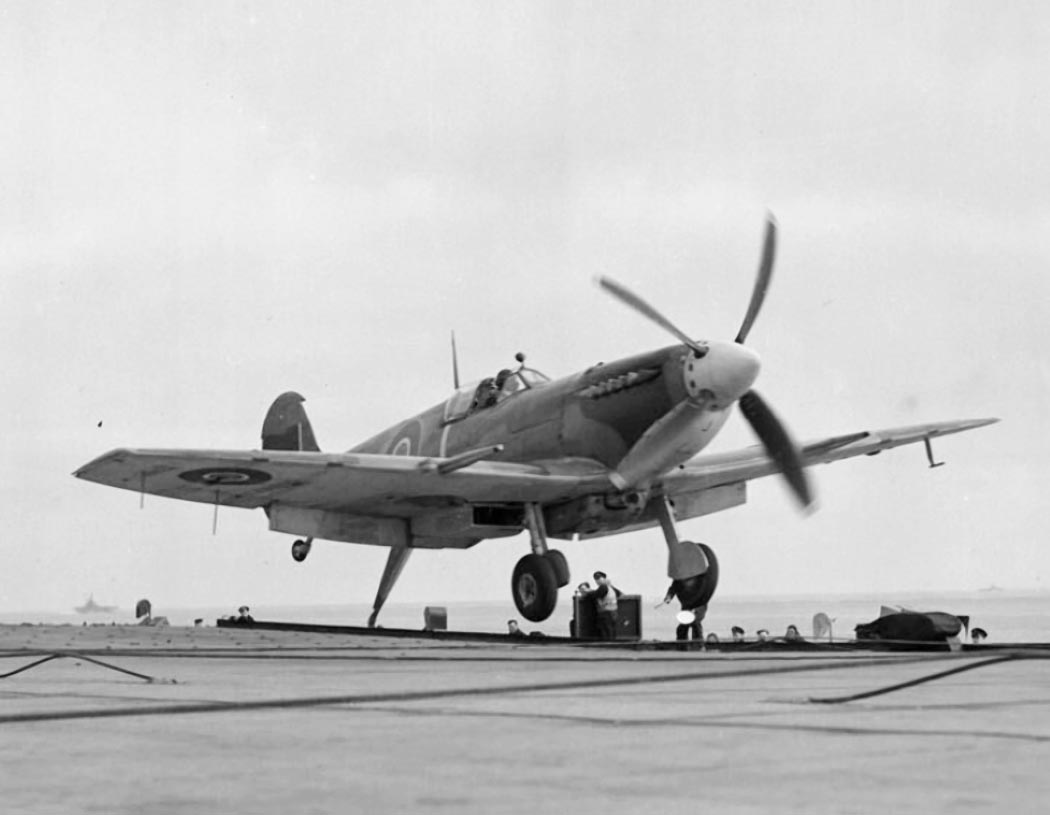

 Seafire Mk.III
 Seafire Mk.III
 Seafire Mk.III
 Seafire Mk.III
 Seafire Mk.III
 Seafire Mk.III

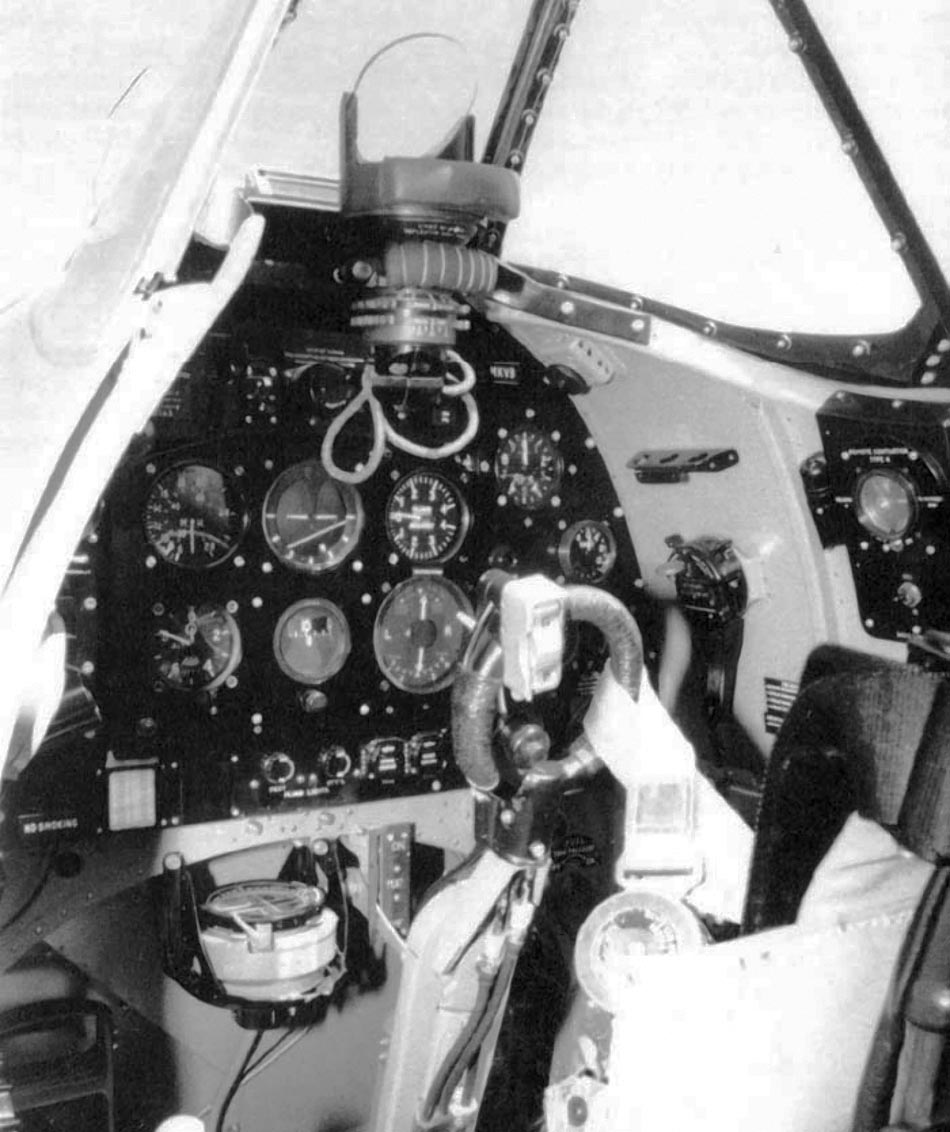

 Кабина пилота Seafire Mk.III

   Схемы:

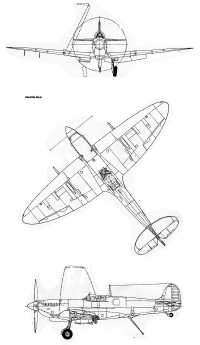

 Seafire Mk.III

  Варианты окраски:

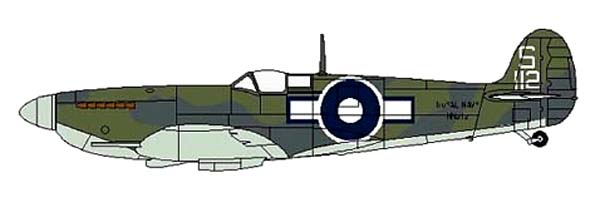

 Seafire Mk.III   887 Squadron, HMS Indefatigable
 Seafire Mk.III  HMS Indefatigable







Список источников:

Крылья Родины. Иван Кудишин. Огонь над морем
Снорри Токай. Supermarine Seafire
Иван Кудишин. Палубные истребители Второй мировой войны
Vic Flinthman. Post-war military aircraft in British service
Profile Publications. Profile 221. L. Bachelor  Supermarine Seafire (Merlins)
Squadron/Signal. Aircraft Number 39. Jerry Scutts. Spitfire in Action
C.F.Andrews, E.B.Morgan. Supermarine Aircraft Since 1914
Crowood. Kev Darling. Supermarine Seafire
