   Spitfire Mk.XII

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1941
Тип: Истребитель
  ЛТХ     Доп. информация



Еще в 1939 г. конструкторы "Супермарин" начали рассматривать возможность применения на "Спитфайре" альтернативного типа двигателя, разумеется, с большей, чем у "Мерлина", мощностью. Изучались варианты установки трех разных двигателей фирмы "Роллс-Ройс" - 24-цилиндрового "Икси", двухтактного дизеля RR26PI и перспективного 12-цилиндрового RR37.

Только в отношении последнего типа работу довели до конца. RR37, запущенный в серию под названием "Гриффон", был, как и "Мерлин", V-образным двигателем жидкостного охлаждения. Рабочий объем его цилиндров составлял 36,7 л против 27 л у предшественника. Он был существенно тяжелее и обладал большими габаритами. Зато уже у первых вариантов"Гриффонов" оснащавшихся односкоростными одноступенчатыми нагнетателями, номинальная мощность перевалила за 1700 л.с., что обещало немалые перспективы в будущем (ведь серийные "Мерлины" выпуска 1940 г. давали в полтора раза меньше). Ознакомившись с эскизным проектом установки RR37 на "Спитфайр", британское министерство авиации в 1940 г. заказало два опытных самолета с такой мотоустановкой, а позднее - еще пять. Разработка новой модификации, названной "Спитфайр" IV ("тип 337"), шла параллельно с работой над проектом уже упоминавшейся ранее и, вследствие этого, обе машины в значительной мере унифицировались.

На "четверке" собирались поставить "Гриффон" IIB с одноступенчатым нагнетателем (мощностью 1735 л.с.), вращающий четырехлопастной винт. Расчетные цифры так потрясли военных, что в августе 1941 г., когда первый опытный истребитель только собирался, уже выдали заказ на 750 серийных машин. Взлетел же "Спитфайр" IV только 27 ноября (пилотировал его Дж. Квилл). Он недолго существовал под этим номером. В начале следующего года обозначения истребительных и разведывательных вариантов "Спитфайр" привели к единой системе. До этого разведчики именовались буквами - А, В, С. Теперь номер IV получил бывший "Спитфайр" D. Вследствие этого машина с "Гриффоном" была переименована в модификацию ХХ, а затем XII.

Опытный "Спитфайр" IV имел хвостовое оперение по типу "двойки", убирающееся хвостовое колесо и асимметричные (как на "пятерке" радиаторы. "Гриффон" не влезавший в старые габариты, заставил удлинить мотораму и выпучить верхние панели капота. Фюзеляж пришлось усилить, поставив вместо алюминиевого лонжерона стальной. Вооружения на опытном образце самолета первоначально вообще не было. По проекту предполагалось монтировать шесть 20мм пушек или две пушки и четыре пулемета калибра 7,69 мм. Так выглядел полноразмерный макет "четверки". Впоследствии и на опытном самолете установили макеты пушек в обтекателях, но в серии такое вооружение не прижилось. После ряда переделок бывшая "четверка" стала эталонным образцом "Спитфайра" XII ("тип 366"). Из-за увеличившейся тяги на машине поставили более широкий заостренный руль поворота, такой же, как на поздних "восьмерках" и "девятках". Номинальную мощность "Гриффон" IIB развивал на высоте 300 м, поэтому основным назначением "Спитфайра" XII стал перехват на малых высотах. Его готовили для борьбы с немецкими истребителями-бомбардировщиками, мелкими группами совершавшими налеты на Англию с французского берега. В связи с этим машина получила "урезанное" крыло с почти прямоугольными законцовками.

На испытаниях "двенадцатый" сравнивался с "Тайфуном" и трофейным Fw.190А, и показал высокие результаты. Он действительно тогда являлся одним из самых быстроходных истребителей мира, развивая в горизонтальном полете скорость свыше 625 км/ч. Но на больших высотах скорость быстро падала.

Первые серийные "Спитфайры" ХІІ сошли с конвейера завода "Супермарин" в октябре 1942 г. Первые серии имели неубирающееся хвостовое колесо, а все последующие - убирающееся (как на "восьмерке"). Моторы устанавливались модификаций III и IV, отличавшиеся от IIB только передаточным отношением редуктора.

В феврале 1943 г. "Спитфайры" ХІІ прибыли в Хай-Эрколл, где базировалась 41-я эскадрилья. Чуть позже такие же машины получила 91-я эскадрилья. Обе они действовали в системе ПВО Англии. Сначала основными целями для новых являлись немецкие истребители FW 190А, а в 1944 г. они переключились на охоту за самолетами-снарядами (крылатыми ракетами) V-1.

Производство "двенадцатых" прекратили в сентябре 1943 г., выпустив ровно 100 штук. В строевых частях эти машины служили до декабря 1944 г. Их сменили усовершенствованные истребители "Спитфайр" XIV.

На них с "Гриффоном" проделали то же, что ранее с "Мерлином" - ввели двухступенчатый двухскоростной нагнетатель. Так и у "Гриффона" появилась своя "60-я серия". Первый мотор ее, "Гриффон" 61, был запущен в серийное производство весной 1943 г.






 ЛТХ:
Модификация   Spitfire Mk.XII
Размах крыла, м   9.90
Длина, м   9.62
Высота, м   3.86
Площадь крыла, м2   21.46
Масса, кг
  пустого самолета   2524
  нормальная взлетная   3363
Тип двигателя   1 ПД Rolls-Royce Griffon III (IV)
Мощность, л.с.   1 х 1735
Максимальная скорость , км/ч   639
Крейсерская скорость , км/ч   585
Перегоночная дальность, км   1272
Боевой радиус, км   793
Максимальная скороподъемность, м/мин   1146
Практический потолок, м   11887
Экипаж, чел   1
Вооружение:   две 20-мм пушки Hispano II(280 патронов)
  четыре 7.62-мм пулемета (350 патронов)
  одна 230-кг бомба под фюзеляжем и/или
  две 110-кг бомбы под каждым крылом


 Доп. информация :


  Фотографии:

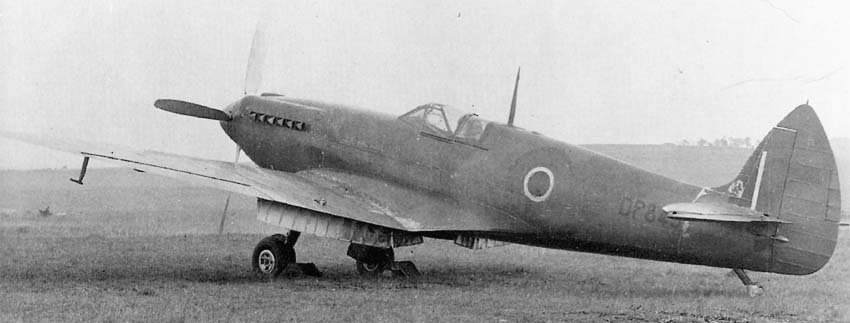

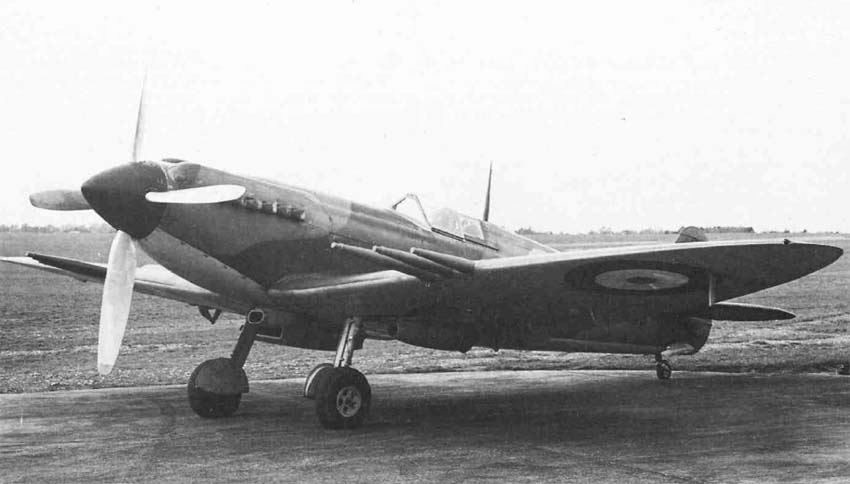

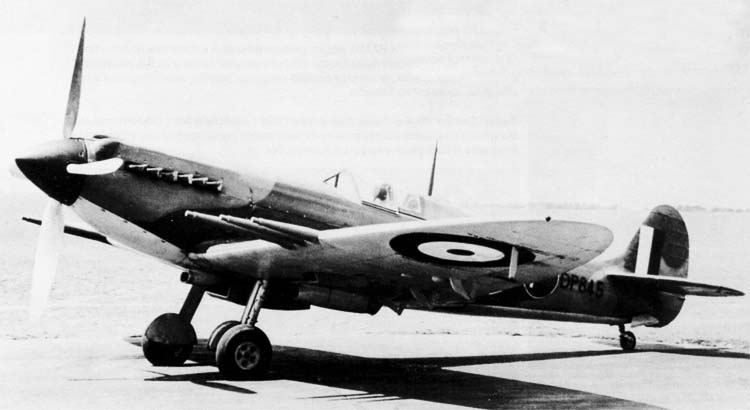

 Spitfire Mk.IV
 Spitfire Mk.IV
 Spitfire Mk.IV
 Spitfire Mk.IV
 Spitfire Mk.IV

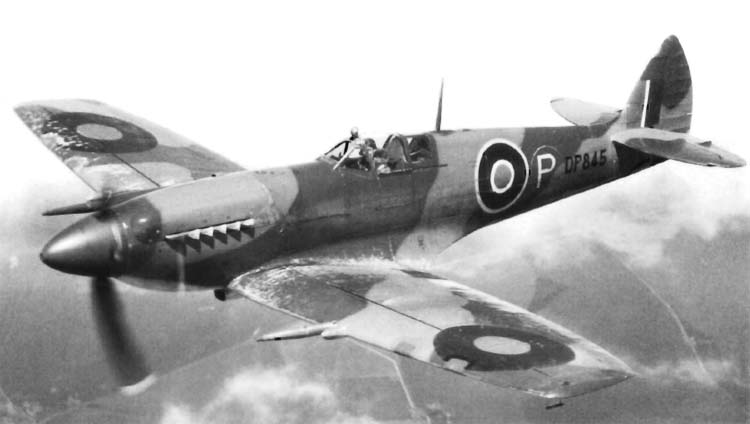

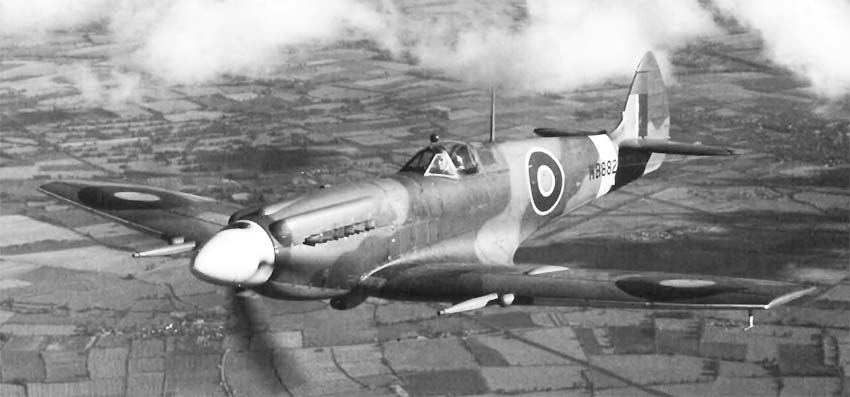

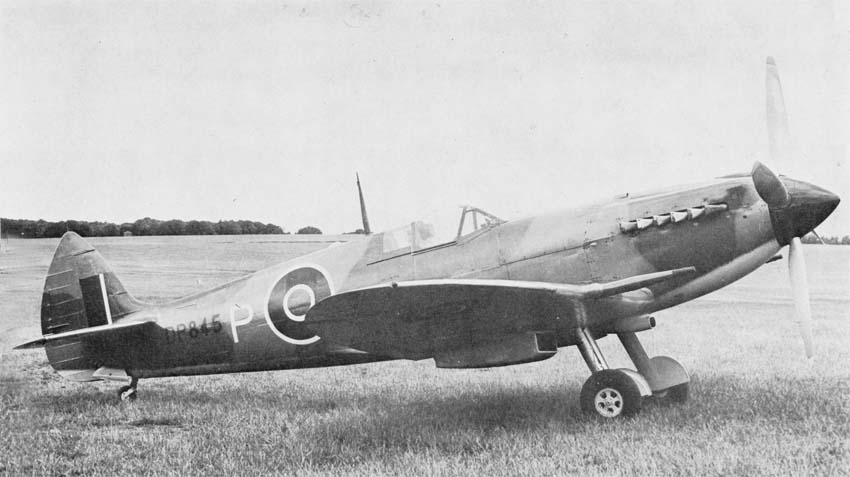

 Spitfire Mk.XII

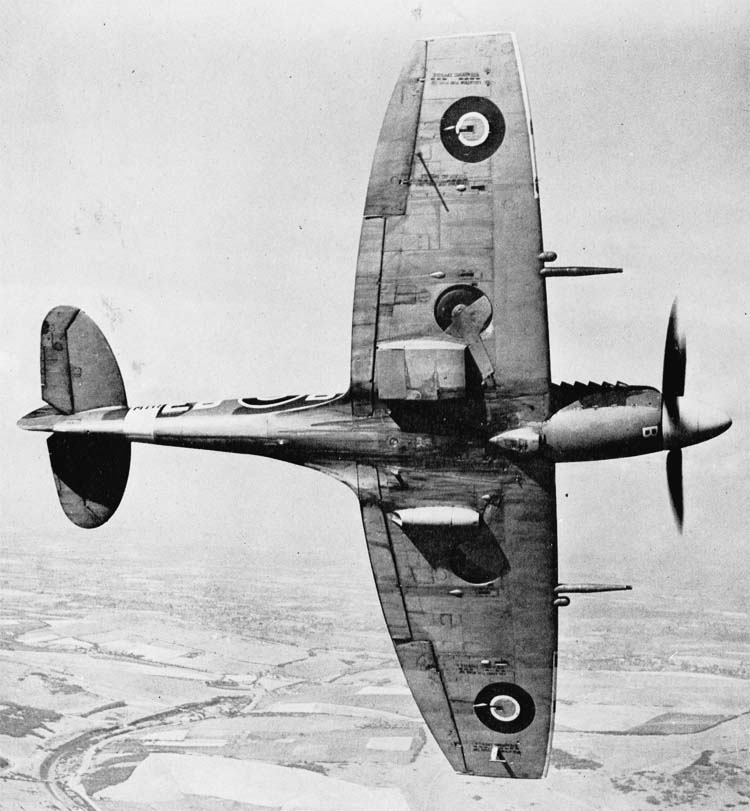

 Spitfire Mk.XII
 Spitfire Mk.XII

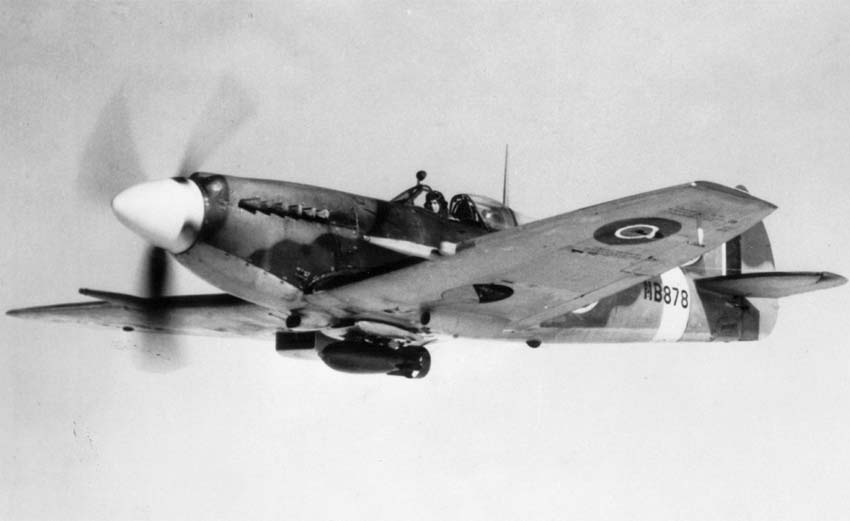

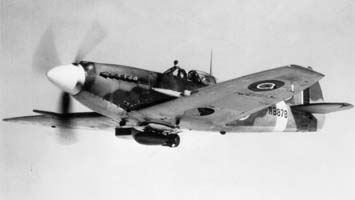

 Spitfire Mk.XII c 230-кг бомбой под фюзеляжем

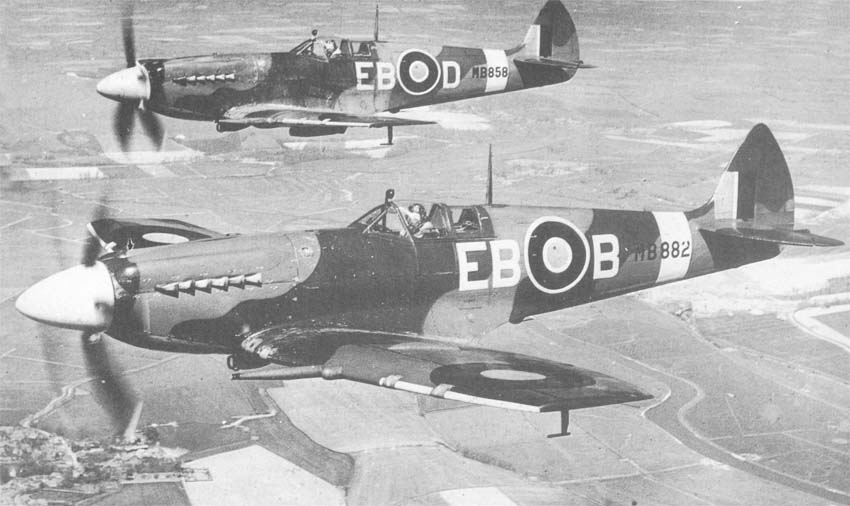

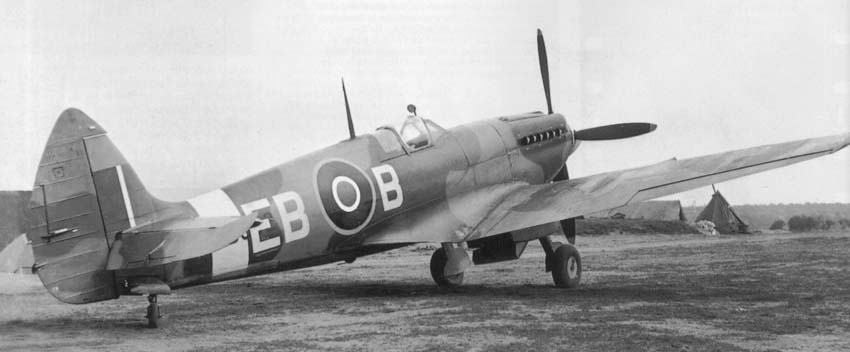

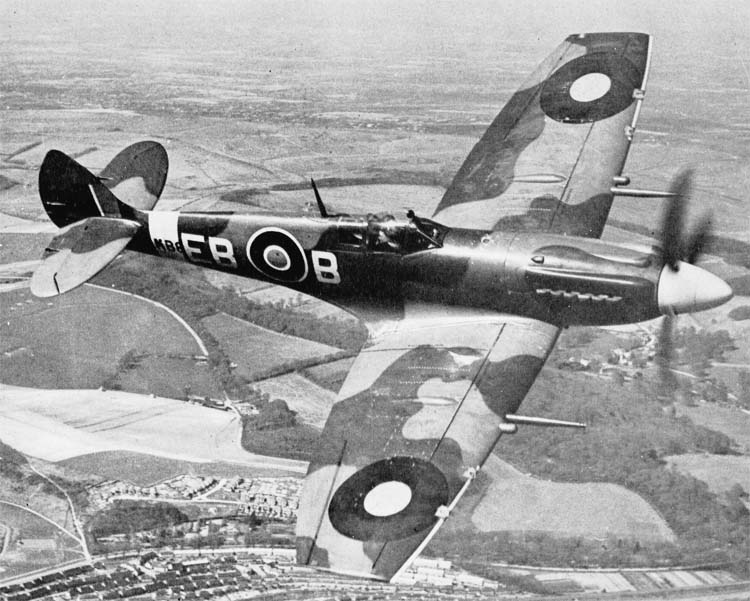

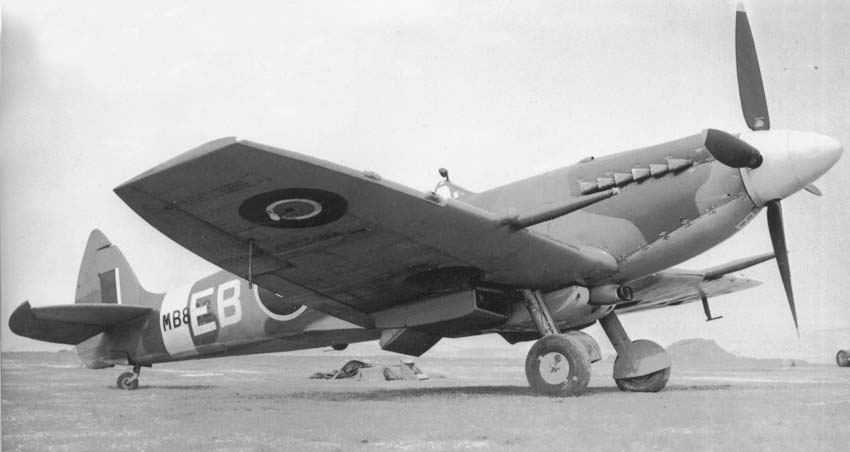

 Spitfire LF.XII
 Spitfire LF.XII
 Spitfire FR.XII

  Схемы:

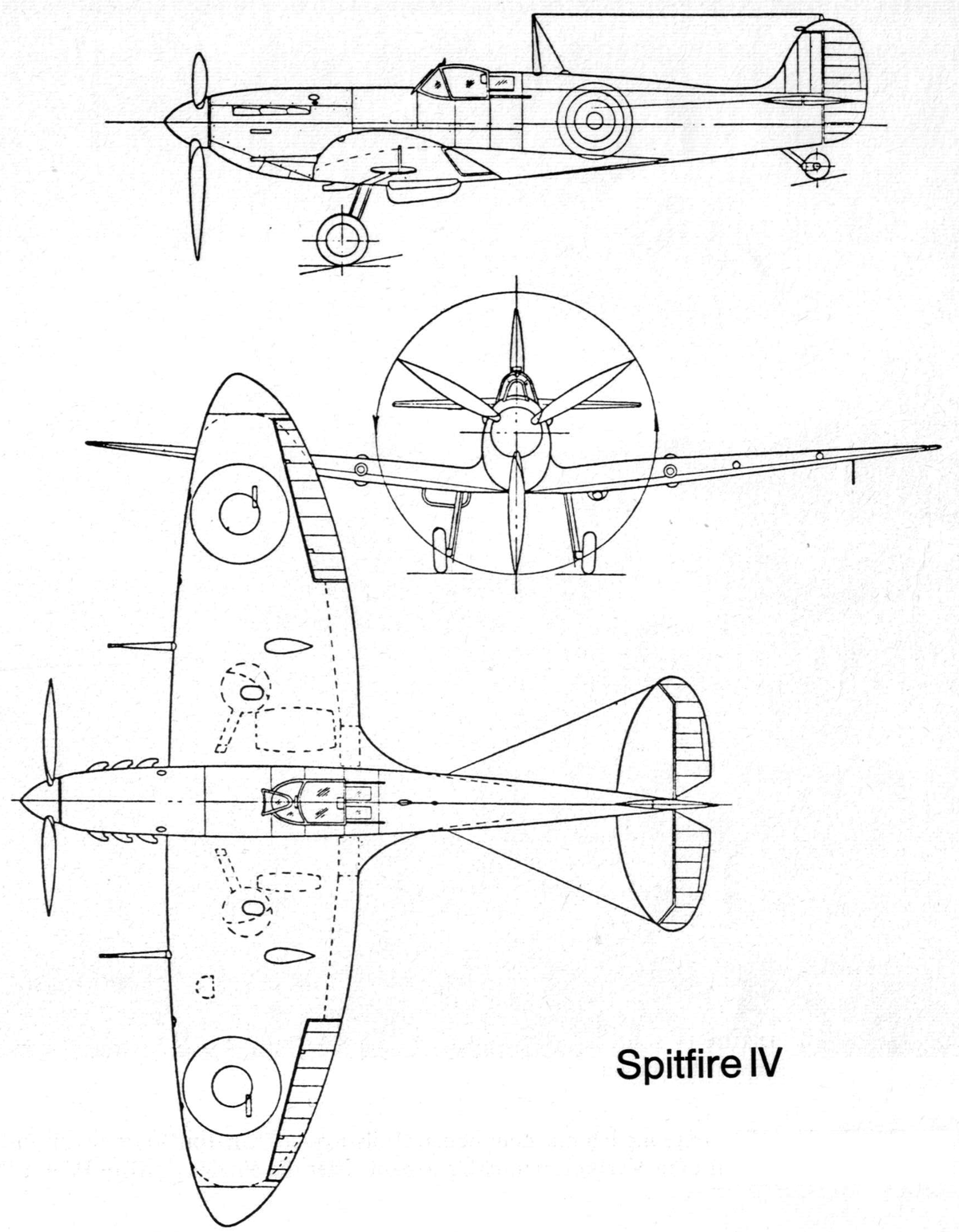

 Spitfire Mk.IV

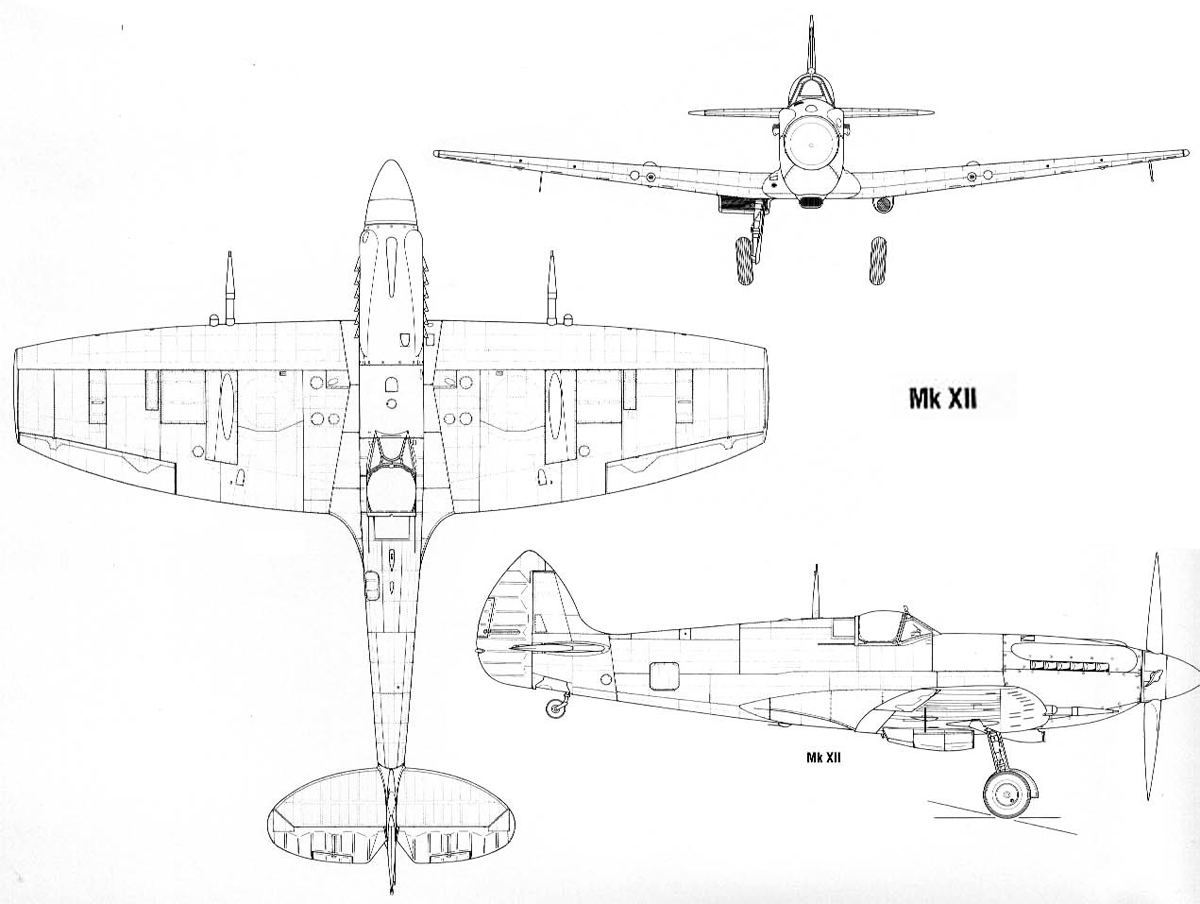

 Spitfire Mk.XII

  Варианты окраски:

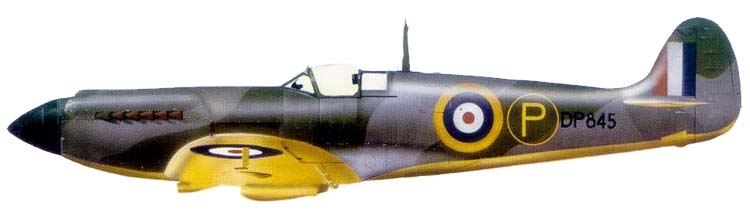

 Spitfire Mk.IV  RAF

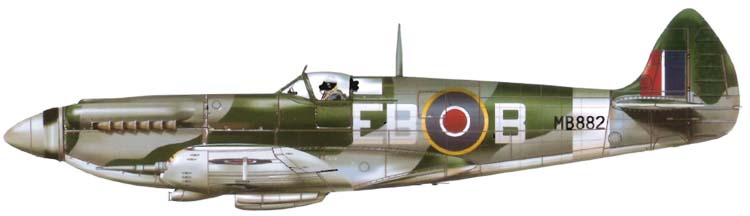

 Spitfire Mk.XII  RAF







Список источников:

Крылья. Владимир Котельников. Супермарин "Спитфайр"
Крылья Родины. Вячеслав Кондратьев. Огневержец, вспыльчивый, злюка
Aircraft in British Military Service 1946 - 1998
Jaap Teeuwen. British Aircraft of World War II
Vaclav Nemecek. Vojenska letadla
William Green, Gordon Swanborough. The Complete Book of Fighters
Jane's Fighting Aircraft of World War II
Putnam. C.F.Andrews, E.B.Morgan. Supermarine Aircraft Since 1914
Monografie Lotnicze. Wojtek Matusiak. Supermarine Spitfire
Squadron/Signal. Jerry Scutts. Spitfite in Action
