   Spitfire Mk.22(24)

Разработчик: Supermarine
Страна: Великобритания
Первый полет: 1945
Тип: Истребитель
  ЛТХ     Доп. информация



В марте 1945 г. параллельно с "двадцать первыми" в Саус-Марстоне начали собирать "Спитфайр" 22. Они отличались пониженными гаргротом, фонарем кругового обзора и измененной электросистемой (ее перевели с напряжения 12 в на 24 в). Большая часть самолетов имела увеличенное вертикальное оперение с обшитым металлом рулем поворота. На вооружение модель 22 попала уже после войны, и не получила широкого распространения.

"Спитфайр" 23 являлся опытной машиной с ламинарным крылом. Такое крыло испытали на специально выделенной "восьмерке". Когда выяснилось, что прирост скорости составляет не более 5-7 км/ч, работу закрыли.

Последней модификацией "Спитфайра" стал F 24, соответствовавший поздним "двадцать вторым" плюс два дополнительных бензобака в фюзеляже и короткоствольные пушки Испано Mk.V. Их строили с апреля 1946 г. по февраль 1948 г.

Последний "двадцать четвертый" вышел из цеха завода "Супермарин" 24 февраля 1948 г. В августе следующего года он оказался в 80-й эскадрилье в Гонконге, где и был списан после аварии в декабре 1950 г.

Возможности эволюции "Спитфайра" были исчерпаны, он должен был уступить место истребителям нового поколения. Но история этой машины отнюдь не закончилась, ей предстояло еще долго служить в разных странах и пережить не одну войну.








 ЛТХ:
Модификация   Spitfire Mk.24
Размах крыла, м   11.25
Длина, м   10.03
Высота, м   4.11
Площадь крыла, м2   23.60
Масса, кг
  пустого самолета   3247
  нормальная взлетная   4490
Тип двигателя   1 ПД Rolls-Royce Griffon 85
Мощность, л.с.   1 х 2120
Максимальная скорость , км/ч   731
Крейсерская скорость , км/ч   685
Перегоночная дальность, км   1553
Практическая дальность, км   627
Максимальная скороподъемность, м/мин   1260
Практический потолок, м   13560
Экипаж, чел   1
Вооружение:   четыре 20-мм пушки Hispano V (по 175 патронов на пушку)
  одна 230-кг бомба под фюзеляжем и/или
  две 110-кг бомбы под каждым крылом


 Доп. информация :


  Фотографии:

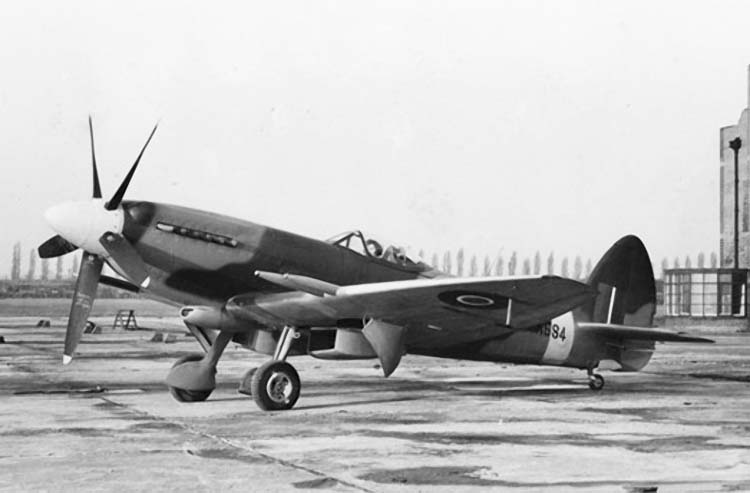

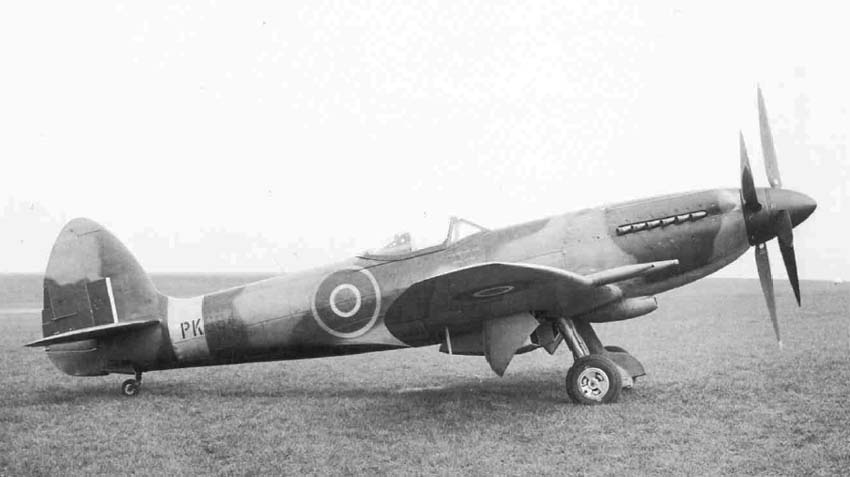

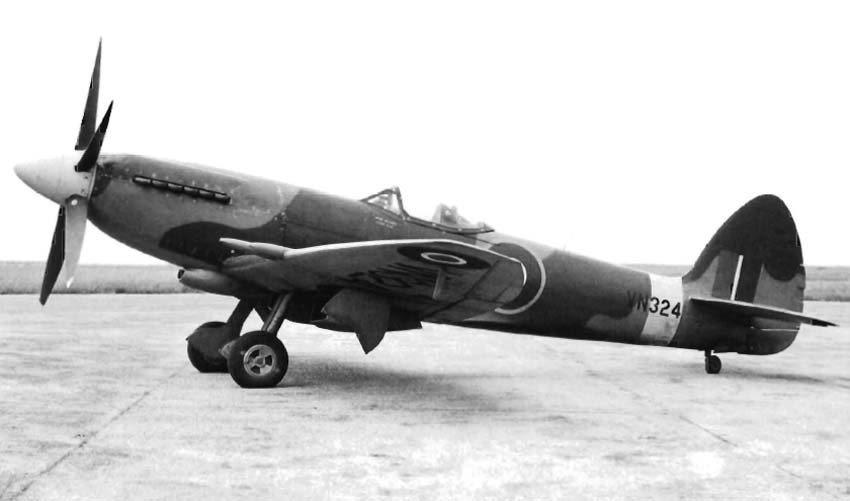

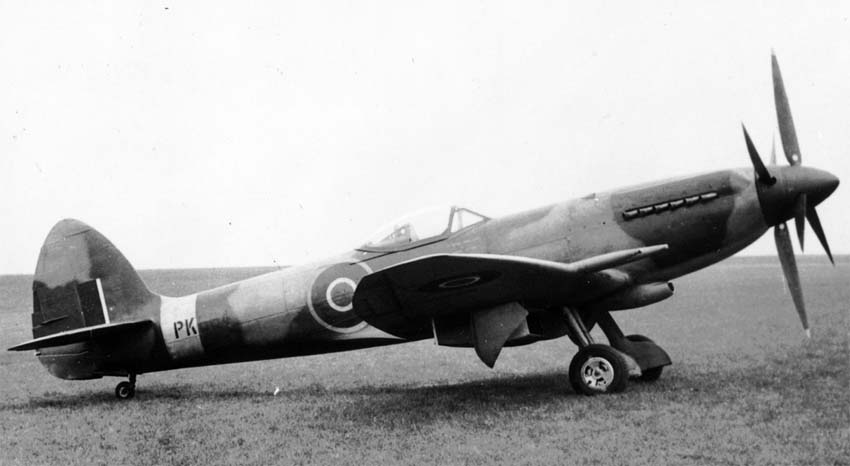

 Прототип Spitfire Mk.22
 Прототип Spitfire Mk.22

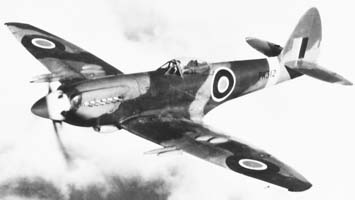

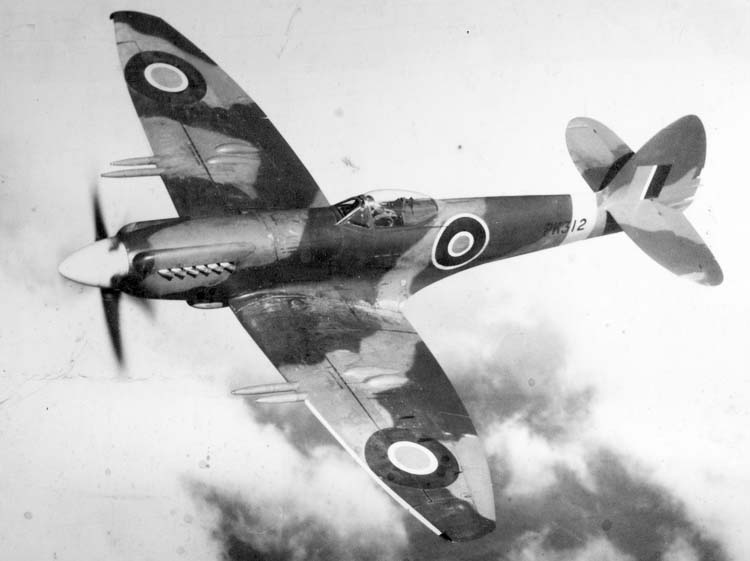

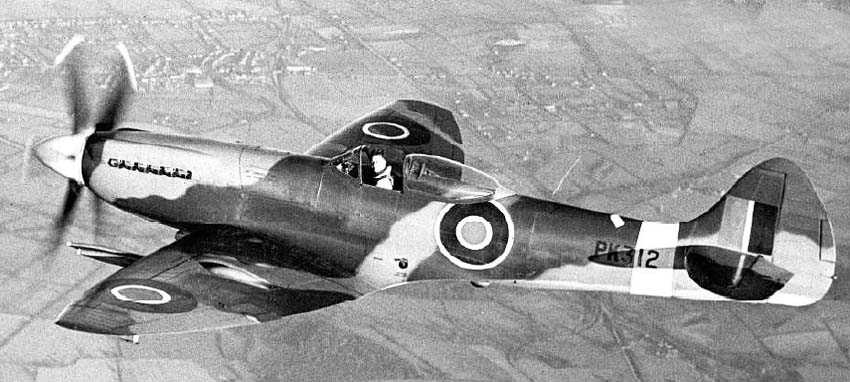

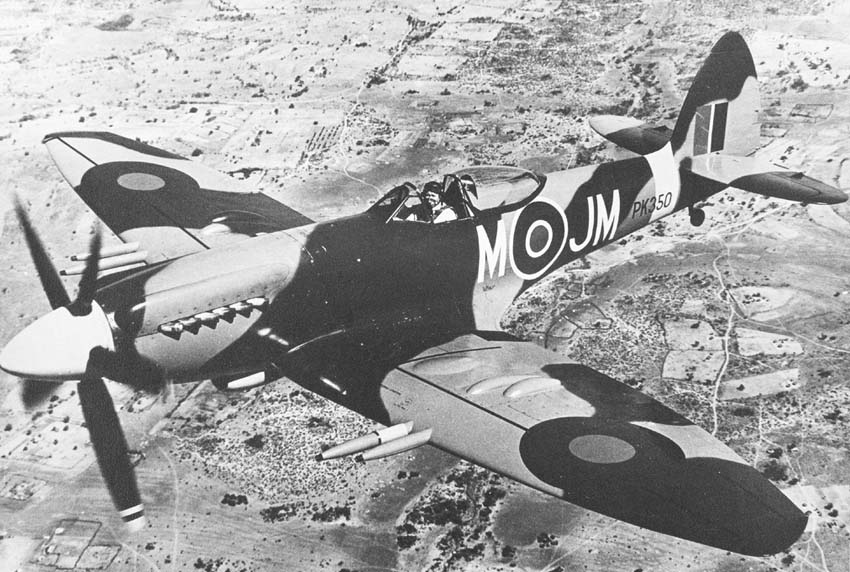

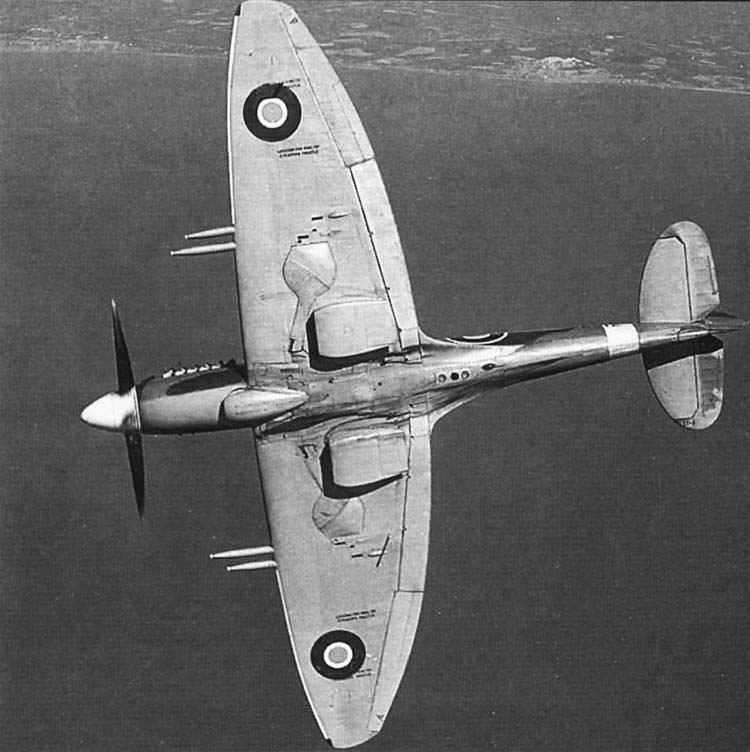

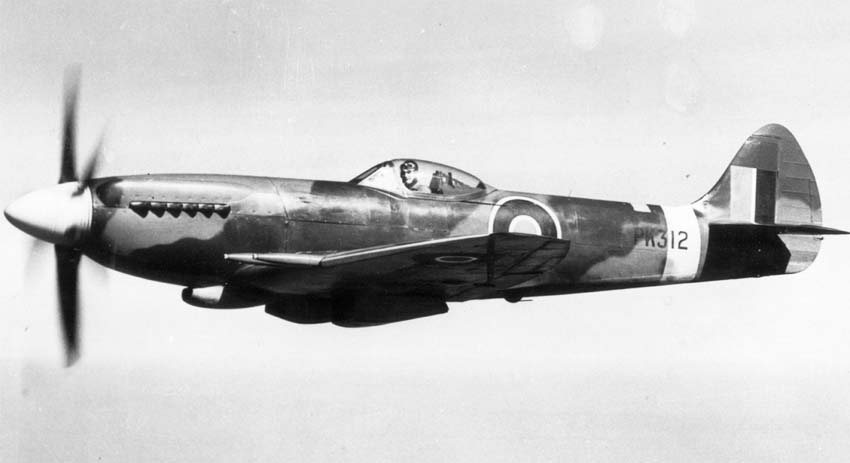

 Spitfire Mk.22
 Spitfire Mk.22
 Spitfire Mk.22
 Spitfire Mk.22
 Spitfire Mk.24
 Spitfire Mk.24
 Spitfire Mk.24 с винтами противоположного вращения

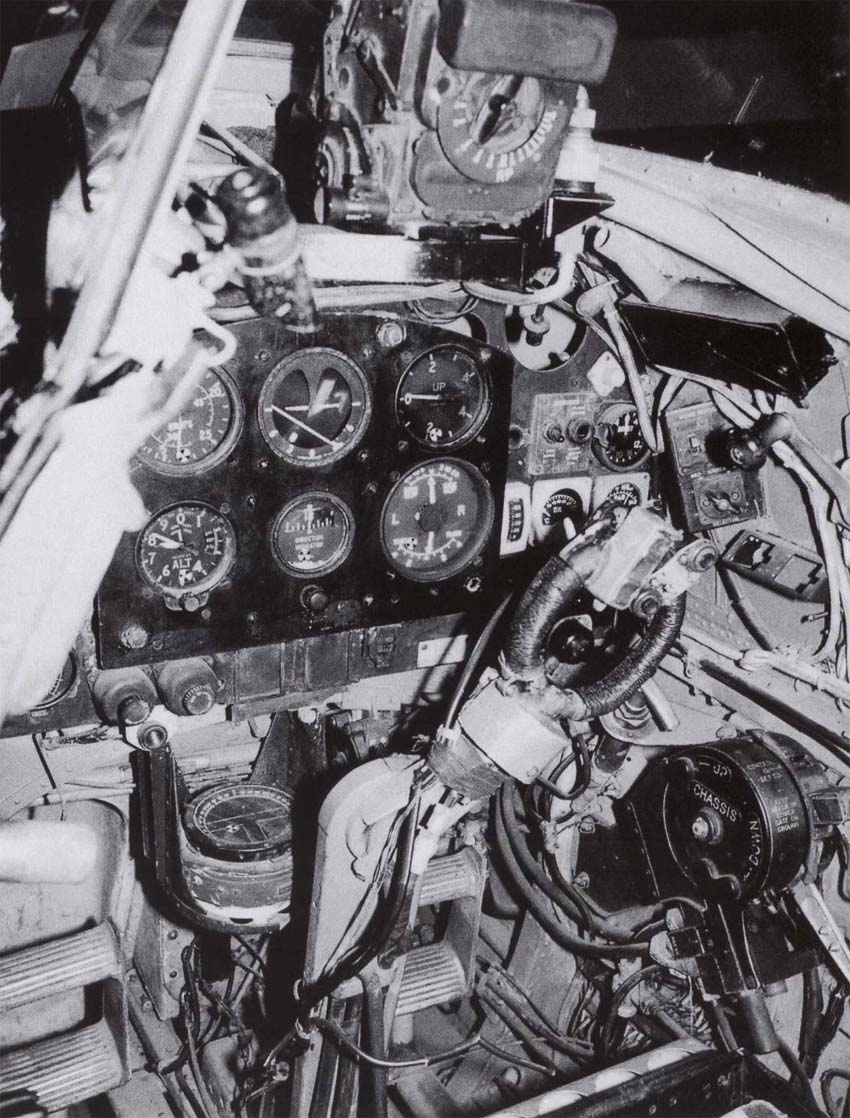

 Кабина пилота Spitfire Mk.24

  Схемы:

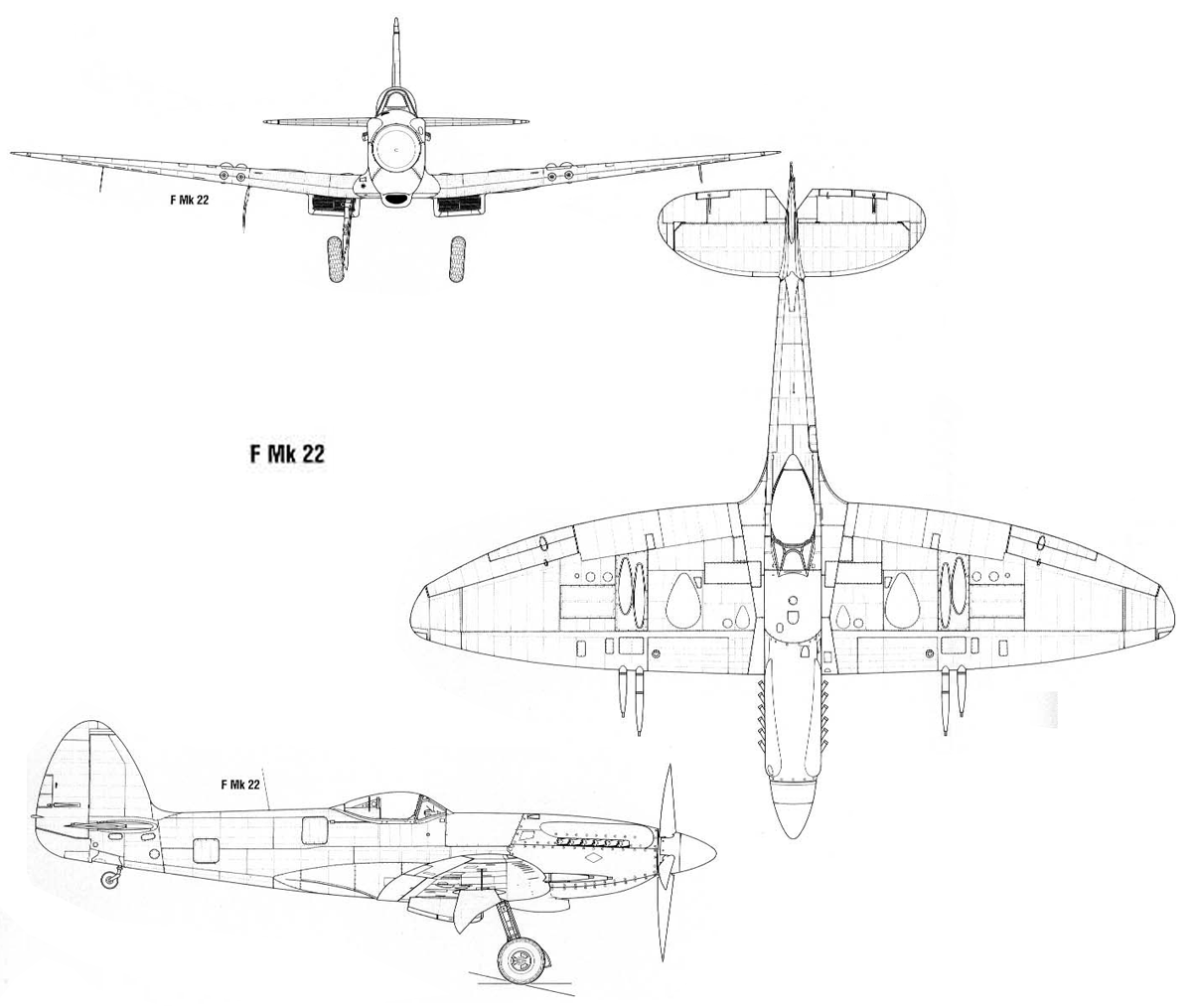

 Spitfire Mk.22

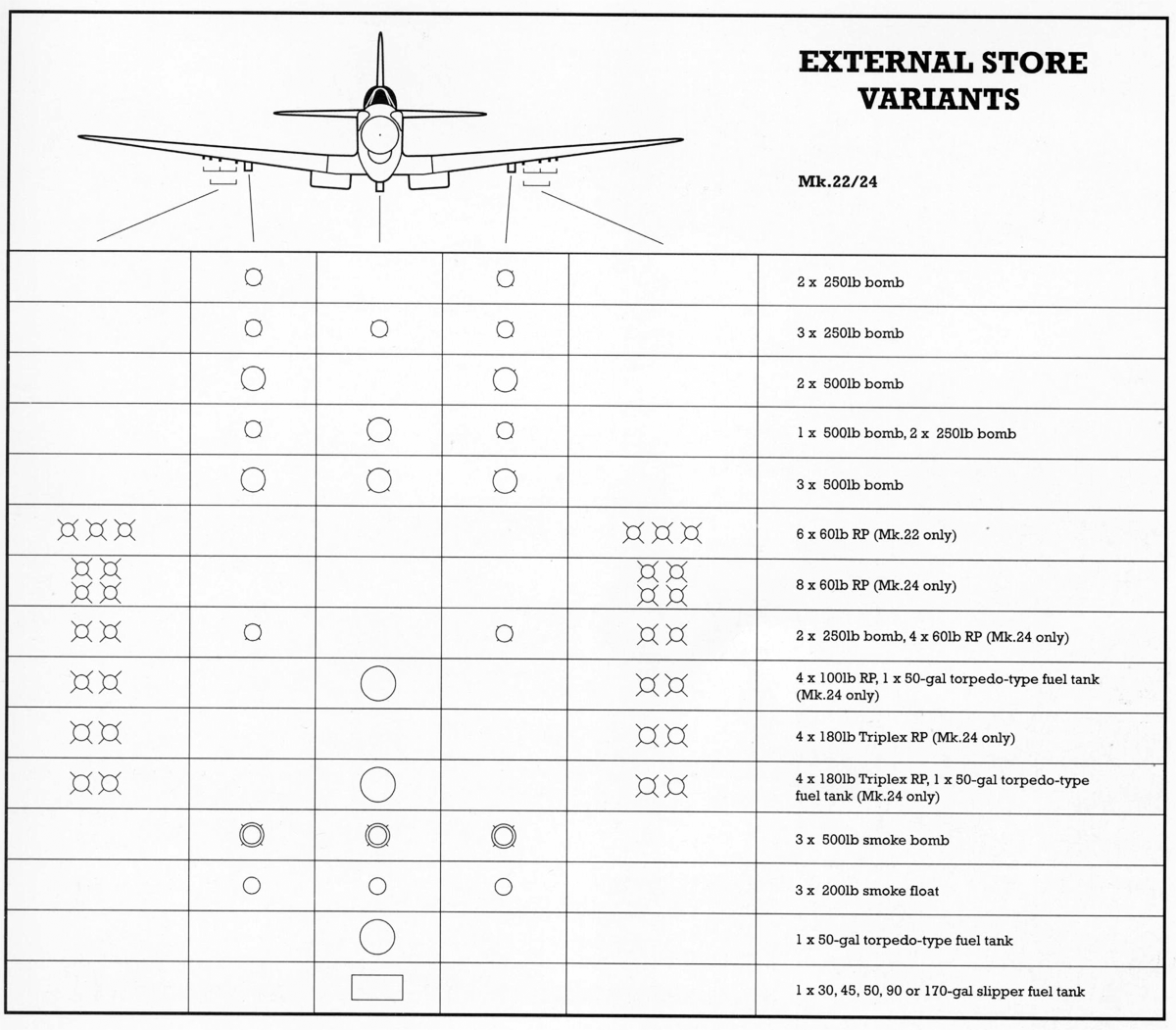

 Схема подвески вооружение

  Варианты окраски:

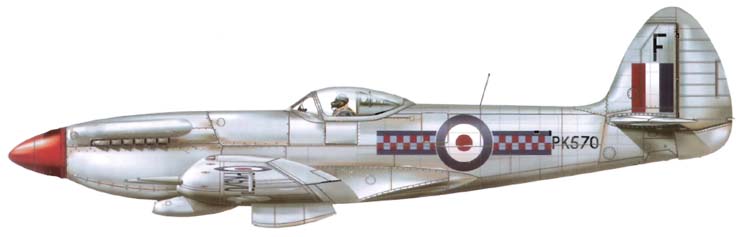

 Spitfire Mk.22  RAF
 Spitfire Mk.24  RAF







Список источников:

Крылья. Владимир Котельников. Супермарин "Спитфайр"
Крылья Родины. Вячеслав Кондратьев. Огневержец, вспыльчивый, злюка
Putnam. C.F.Andrews, E.B.Morgan. Supermarine Aircraft Since 1914
Monografie Lotnicze. Wojtek Matusiak. Supermarine Spitfire
Squadron/Signal. Jerry Scutts. Spitfite in Action
