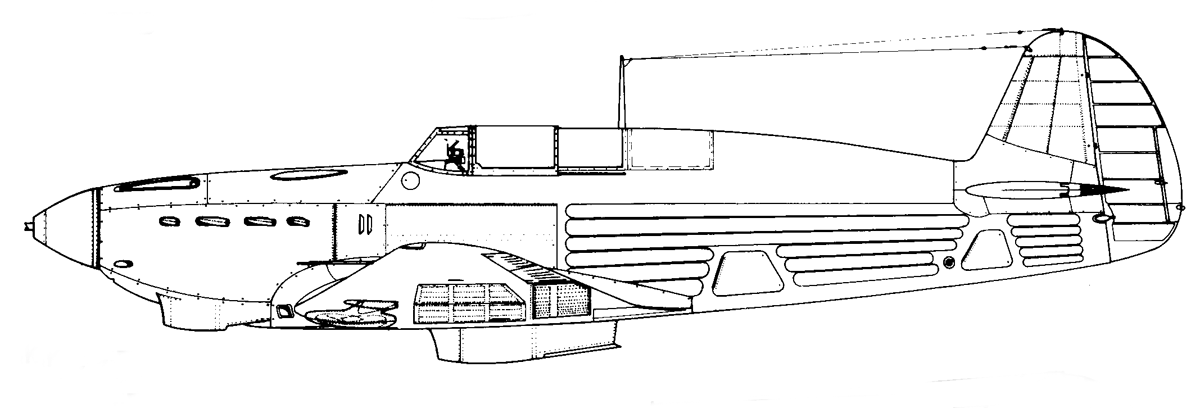

   Як-7Д

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1942
Тип: Дальний истребитель
  ЛТХ     Доп. информация



Як-7Д (дальний) представлял собой модификацию серийных самолетов Як-7В и Як-7Б в дальний разведчик истребительной авиации с наблюдателем (пассажиром) или с аэрофотоаппаратом в задней кабине.

Для постройки самолета в мае 1942 г. был использован серийный фюзеляж вывозного Як-7В с установленными на нем двигателем М-105ПФ и оперением, а также опытное крыло, изготовленное заводом N153 по чертежам ОКБ А.С.Яковлева. Шасси, хвостовое колесо с пневматиком 300х125 мм и некоторые другие конструктивные элементы были взяты с Як-7Б. Для увеличения дальности полета устанавливались 11 бензобаков общей емкостью 925 л. (690 кг), из них два бензобака общей емкостью 86 л и один расходный бачок на 6 л размещались в фюзеляже под полом кабины пилота, между лонжеронами, и восемь бензобаков общей емкостью 833 л - в крыле, по четыре с каждой стороны (шесть - между лонжеронами и два - в носке). Все крыльевые бензобаки снимались и устанавливались через люки в нижней обшивке крыла.

В связи с увеличением числа и объема бензобаков существенному изменению подверглись конструкция крыла, а также бензо- и маслосистемы самолета.

При той же площади 17,15 м* крыло имело меньший размах (9,74 против 10,0 м) и менее закругленные концы с учетом возможной в дальнейшем установки предкрылков.

Крыло Як-7Д в конструктивном отношении принципиально отличалось от крыльев всех ранее выпускавшихся самолетов "Як". Каркас крыла представлял набор из двух цельных по размаху дюралевых лонжеронов, связанных между собой шестью дюралевыми и двумя деревянными (концевыми) нервюрами. Каркас обшит выклееной по форме крыла бакелитовой фанерой и шпоном. Для крепления обшивки к металлическим полкам лонжеронов и нервюр вдоль полок была проложена фанера, прикрепленная к металлу заклепками с широкими головками.

В нижней обшивке для размещения бензобаков было сделано шесть межлонжеронных и два носковых металлических люка, работавших вместе с обшивкой. Люки крепились к лонжеронам и нервюрам винтами с анкерными гайками. В связи с установкой в крыле новых бензобаков тяги управления элеронами вынесены из межлонжеронной части крыла за задний лонжерон. Это упростило конструкцию бензобаков и улучшило доступ к тягам элеронов. Увеличенный маслобак на 65 кг масла размещался в обычном месте - за двигателем, на противопожарной перегородке.

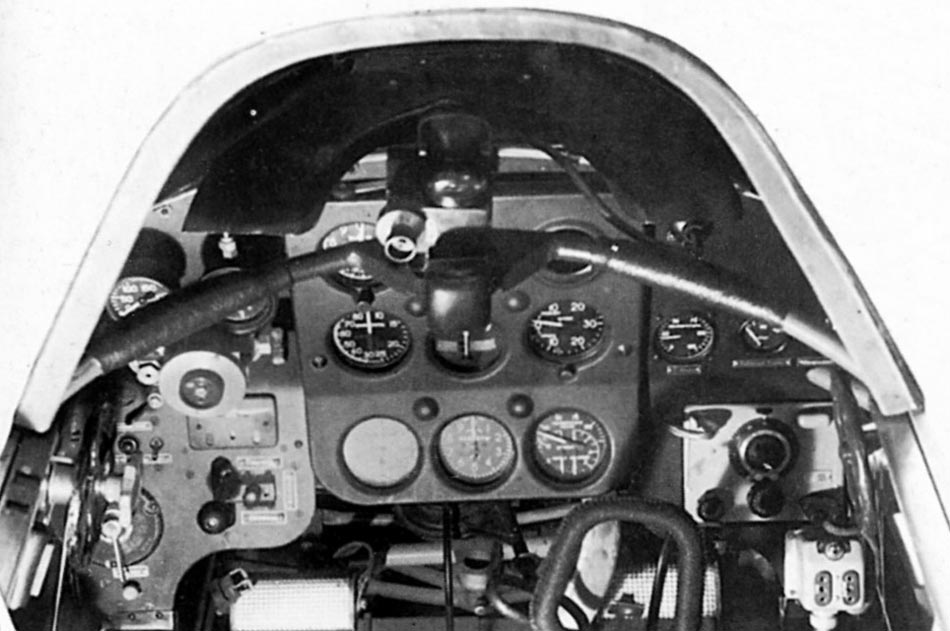

Оборудование Як-7Д не отличалось от оборудования Як-7Б, но при использовании самолета в качестве фоторазведчика дополнялось аэрофотоаппаратом АФА-Б с дистанционным управлением и всем необходимым для выполнения разведки. Аэрофотоаппарат АФА-Б допускал выполнение 50 снимков. Предельная высота съемки - 8000 м.

Кислородное оборудование обеспечивало пребывание одного летчика на высоте 8000 м в течение 2 ч.

Для защиты от нападения истребителей противника Як-7Д был вооружен одной мотор-пушкой МПШ-20 с запасом 60 снарядов; в передней кабине была установлена бронеспинка. Переход от деревянной конструкции крыла к смешанной позволил снизить массу крыла и существенно расширить свободный объем внутри него.

Большое достоинство Як-7Д - это легкость перехода от одного варианта к другому. Снятие АФА занимало 1 мин, установка сидения в задней кабине - 4...5 мин; снятие сидения - 3 мин, установка АФА - 3...6 мин.

В то же время Як-7Д обладал одним очень неприятным эксплуатационным недостатком: заправка бензином через горловины крайних баков требовала 7... 8 перерывов для обеспечения переливания бензина во внутренние баки и занимала до 1 ч.

Увеличение полетной массы и наличие второй кабины привели к существенному ухудшению летно-тактических характеристик. Максимальные скорости по сравнению с Як-7Б с М-105ПА уменьшились во всем диапазоне высот примерно на 30 км/ч, время набора высоты 5000 м увеличилось на 0,9 мин, практический потолок стал меньше на 900...1000 м. Но по дальности и продолжительности полета Як-7Д не имел себе равных среди всех отечественных истребительных самолетов того времени. Запасы горючего и масла обеспечивали дальность полета 2285 км и продолжительность, равную 6 ч 31 мин.

Производство Як-7Д было закончено 3 июня 1942 г. Заводские испытания и доводка производились с 3 по 16 июня 1942 г. Испытания проводила бригада ОКБ А.С.Яковлева в составе: летчик П.Я.Федрови, ведущий инженер Н.К.Скржинский, бортмеханик Ф.3.Сбитнев. Было выполнено 15 полетов общей продолжительностью 13 ч 15 мин.

На государственные испытания Як-7Д не предъявлялся и в серии не строился. По указанию главного конструктора А.С.Яковлева 16 июня 1942 г. заводские испытания Як-7Д были прекращены, и самолет был переведен в цех завода для модификации его в одноместный дальний истребитель Як-7ДИ.

Хотя Як-7Д серийно не строился, он сыграл важную роль, так как, по-существу, положил начало созданию семейства самолетов Як-9, в том числе Як-9Д и Як-9ДД.



 ЛТХ:
Модификация   Як-7Д
Размах крыла, м   9.74
Длина, м   8.50
Высота, м   2.75
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2262
  нормальная взлетная   3135
Тип двигателя   1 ПД М-105ПА
Мощность, л.с.   1 х 1050
Максимальная скорость , км/ч
  у земли   495
  на высоте   565
Практическая дальность, км   1060
Скороподъемность, м/мин   714
Практический потолок, м   9000
Экипаж   2
Вооружение:   одна мотор-пушка МПШ-20 с запасом 60 снарядов


 Доп. информация :


  Фотографии:

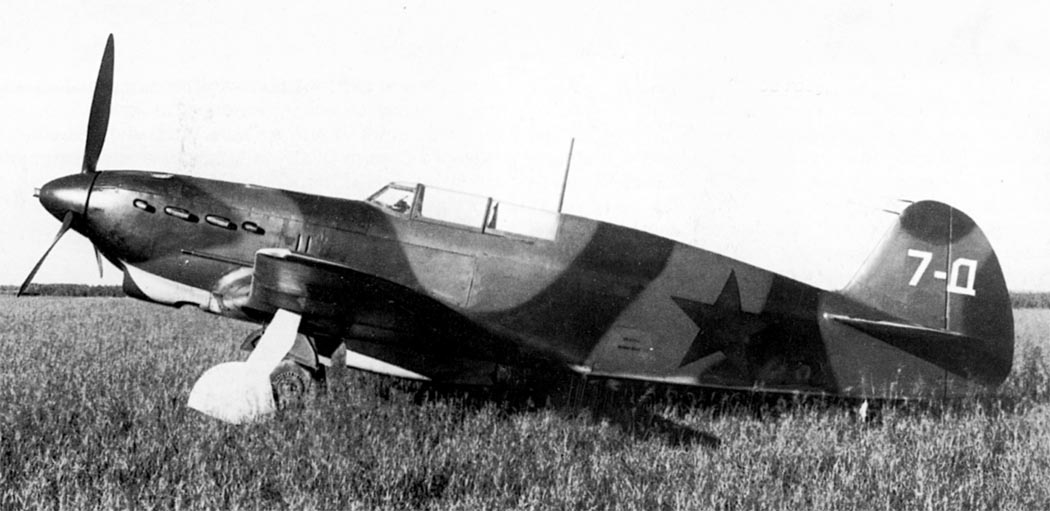

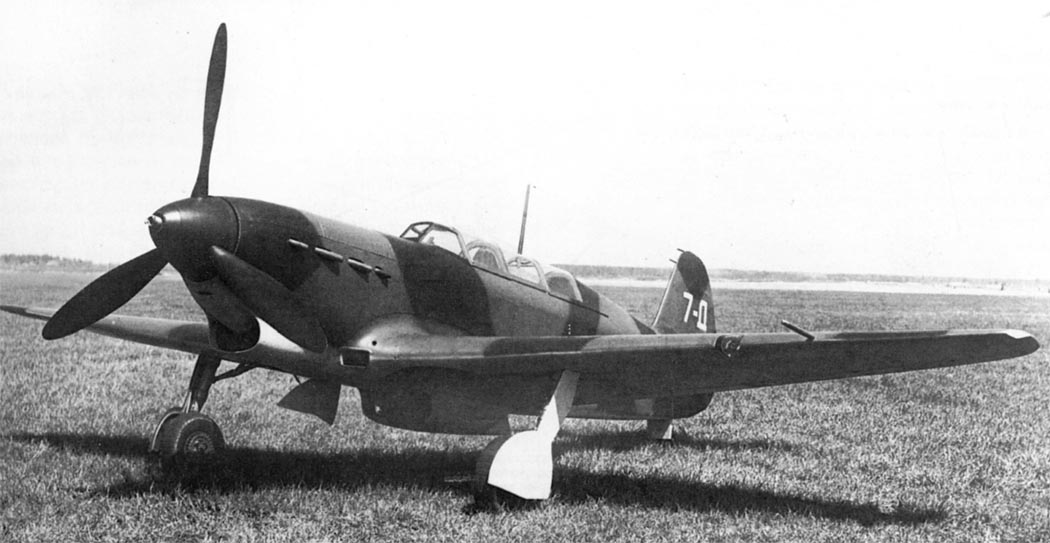

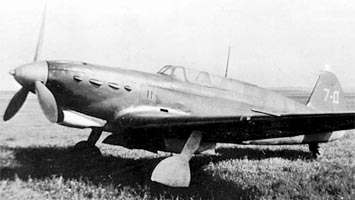

 Як-7Д

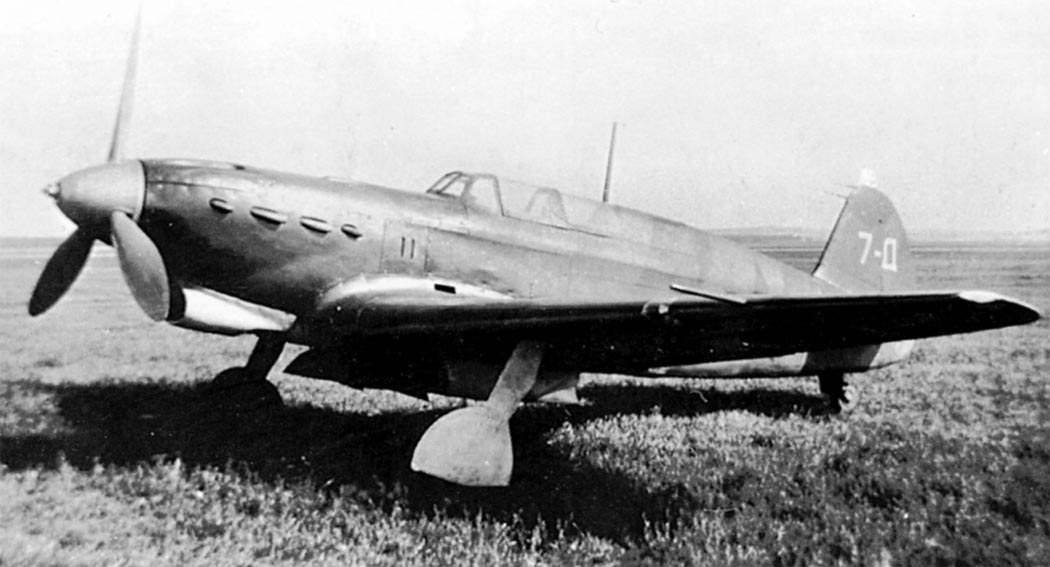

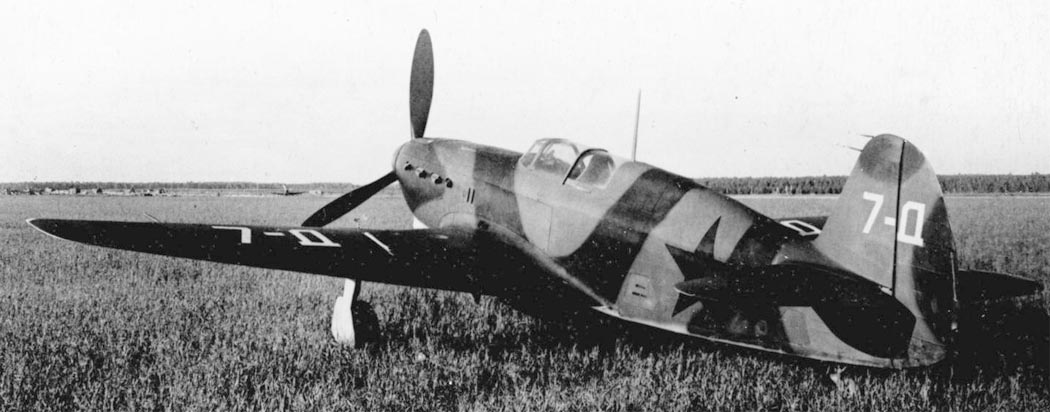

 Як-7Д
