   Як-9П

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1943
Тип: Истребитель
  ЛТХ     Доп. информация

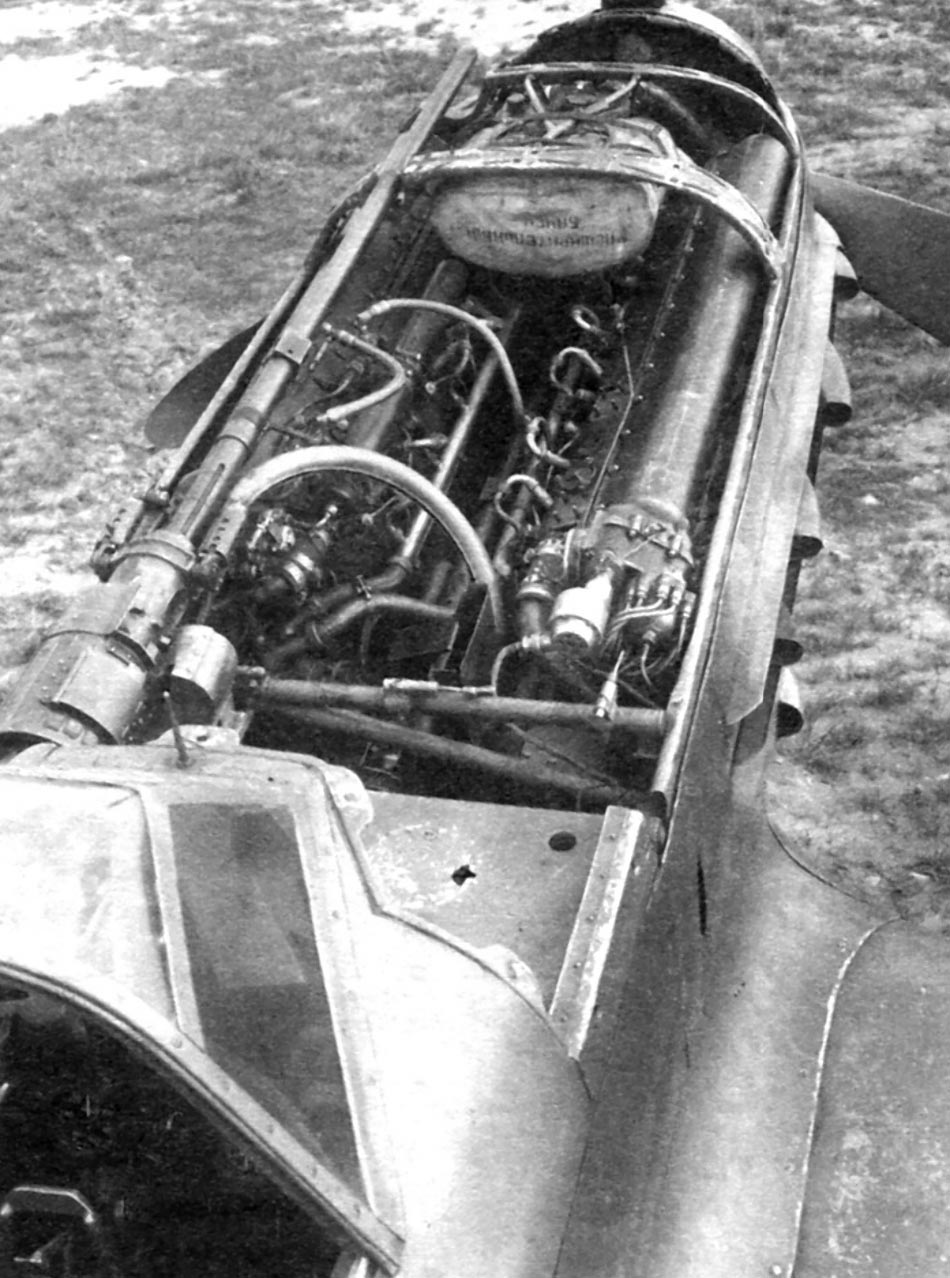

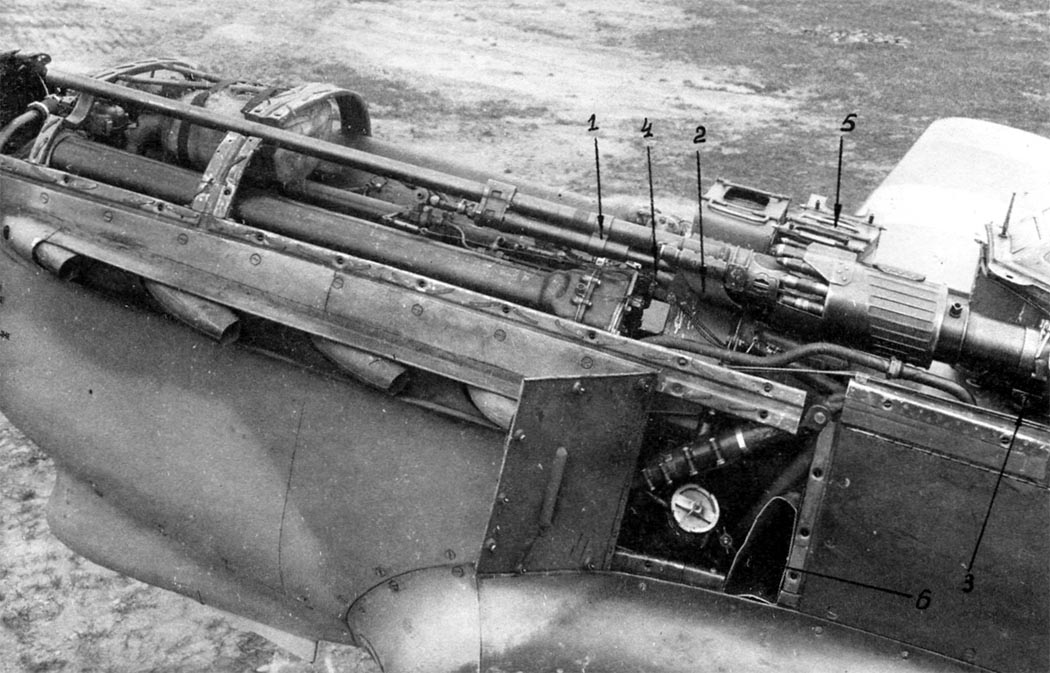

Як-9П (пушечный) с двигателем М-105ПФ являлся модификацией серийного Як-9, на котором синхронный пулемет УБС с боезапасом 200 патронов был заменен на синхронную пушку ШВАК (СП-20) с боезапасом 175 снарядов. Изменения в планере, винто-моторной группе и спецоборудовании - незначительные. Синхронная пушка, как и синхронный пулемет, располагалась над двигателем с левой стороны и крепилась к ферме фюзеляжа, которая допускала установку как пушки СП-20, так и пулемета УБС. Масса установок вооружения увеличилась на 10...12 кг. Возросла боевая мощь оружия, упростилась его эксплуатация. Укороченный ствол пушки позволил улучшить аэродинамику желоба на верхней части капота.

По массе секундного залпа Як-9П превосходил Як-9 в 1,25 раза и мог быть более эффективно использован как против самолетов, так и против наземных объектов противника.

Полетная масса самолета практически не изменилась. По летно-тактическим характеристикам, технике пилотирования, устойчивости и управляемости, а также взлетно-посадочным свойствам Як-9П ничем не отличался от серийных Як-9.

При одновременной стрельбе из обеих пушек заметной отдачи на самолете не ощущалось, но при стрельбе продолжительными очередями прицеливание несколько нарушалось (особенно на малых скоростях полета) и наводку на цель во время стрельбы необходимо было уточнять.

Стрельба из синхронной пушки так же, как и из синхронного пулемета, через плоскость, сметаемую винтом, была вполне безопасной и надежной на всех режимах и эволюциях полета. Як-9П построен ОКБ в марте 1943 г., проходил госиспытания в НИИ ВВС с 17 по 28 апреля 1943 г. (летчик А.Г.Прошаков, ведущий инженер Г.А.Седов).

Самолет получил положительную оценку, но серийно не строился, так как к тому времени было признано более целесообразным оснащать самолеты Як-9 пушечным вооружением более крупного калибра - 23; 37 и 45 мм.    Опыт установки синхронной пушки на Як-9П был широко использован в дальнейшем на Як-З и других модификациях Як-9.





 ЛТХ:
Модификация   Як-9П
Размах крыла, м   9.74
Длина, м   8.50
Высота, м   3.00
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2222
  нормальная взлетная   2820
Тип двигателя   1 ПД ВК-105ПФ
Мощность, л.с.   1 х 1180
Максимальная скорость , км/ч
  у земли   505
  на высоте   576
Практическая дальность, км   730
Скороподъемность, м/мин   926
Практический потолок, м   11000
Экипаж   1
Вооружение:   одна 20-мм моторпушка ШВАК с боезапасом 120 снарядов и одна синхронная пушка ШВАК (СП-20) с боезапасом 175 снарядов


 Доп. информация :


  Фотографии:

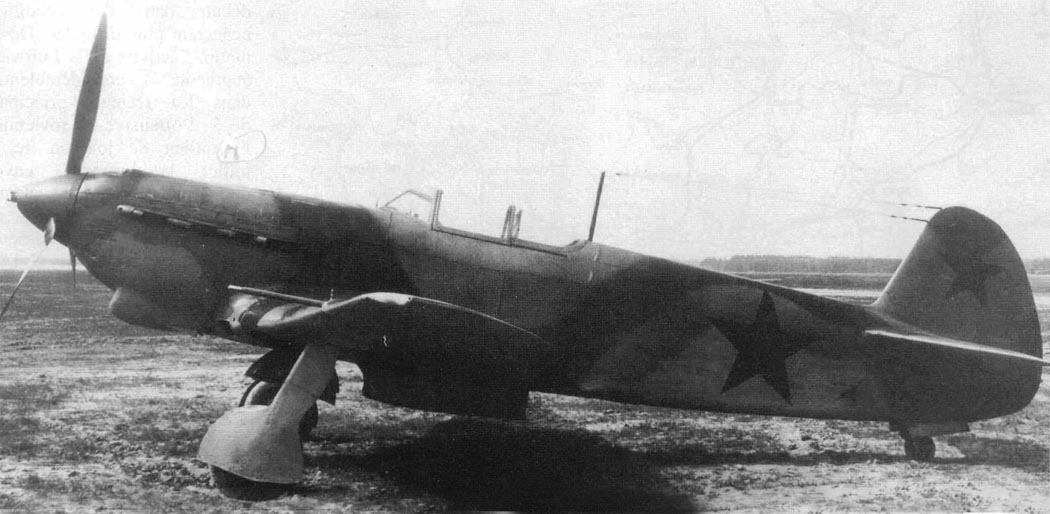

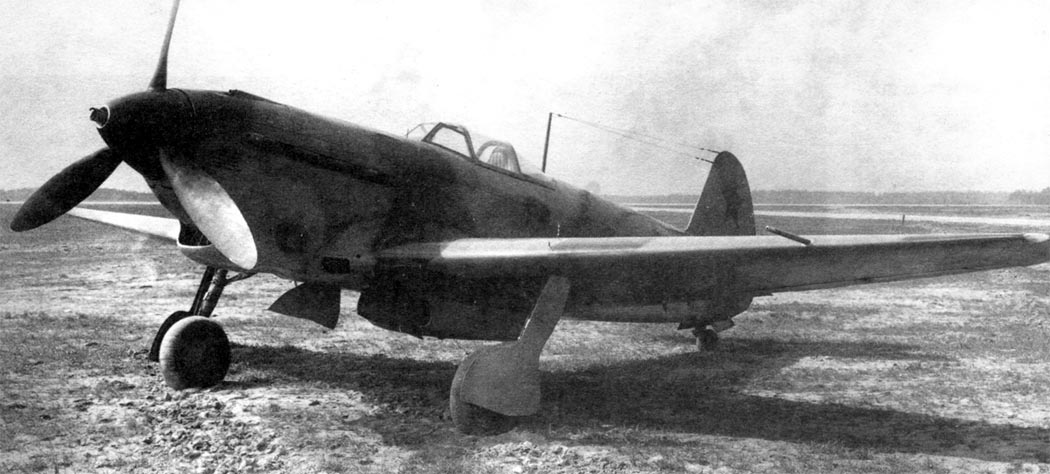

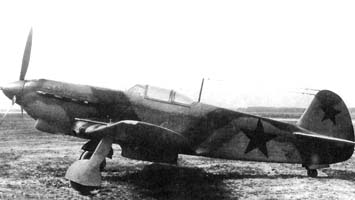

 Як-9П (первый с таким названием)







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Архив-Пресс. Дмитрий Лейпник. Як-9 : рядовые небес
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" №31-34. Истребители Як-1/3/7/9 во Второй Мировой войне
