   Як-9ТД

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1943
Тип: Ударный истребитель
  ЛТХ     Доп. информация



Як-9ТД (танковый дальний) с двигателем М-105ПФ является заводской модификацией дальнего истребителя Як-9Д с 37-мм мотор-пушкой НС-37 системы А.Э.Нудельмана и А.С.Суранова и одним синхронным пулеметом УБС. В отличии от близкого по характеристикам истребителя Як-9Т модификация ТД сохраняла топливные баки модификации Як-9Д. Это позволило увеличить дальность самолета, однако сказалась на   скоростных характеристиках самолета.  Для выполнения ударных операций Як-9ТД мог комплектоваться четырьмя ФАБ-50 на наружной подвеске. Всего было переоборудовано около двух десятков истребителей.











 ЛТХ:
Модификация   Як-9ТД
Размах крыла, м   9.74
Длина, м   8.60
Высота, м   3.00
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2390
  нормальная взлетная   3250
Тип двигателя   1 ПД ВК-105ПФ
Мощность, л.с.   1 х 1180
Максимальная скорость , км/ч
  у земли   532
  на высоте   587
Практическая дальность, км   860
Скороподъемность, м/мин   768
Практический потолок, м   9800
Экипаж   1
Вооружение:   одна 37-мм мотор-пушка НС-37 (боезапас - 30 патронов) и
  один 12.7-мм синхронный пулемет УБС (200 патронов)


 Доп. информация :


  Фотографии:

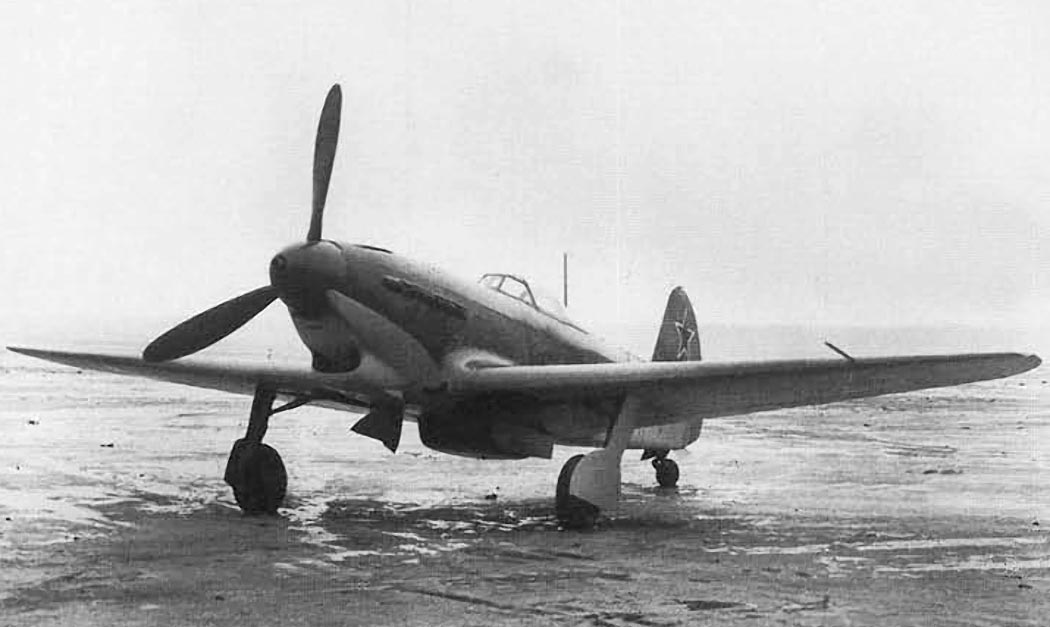

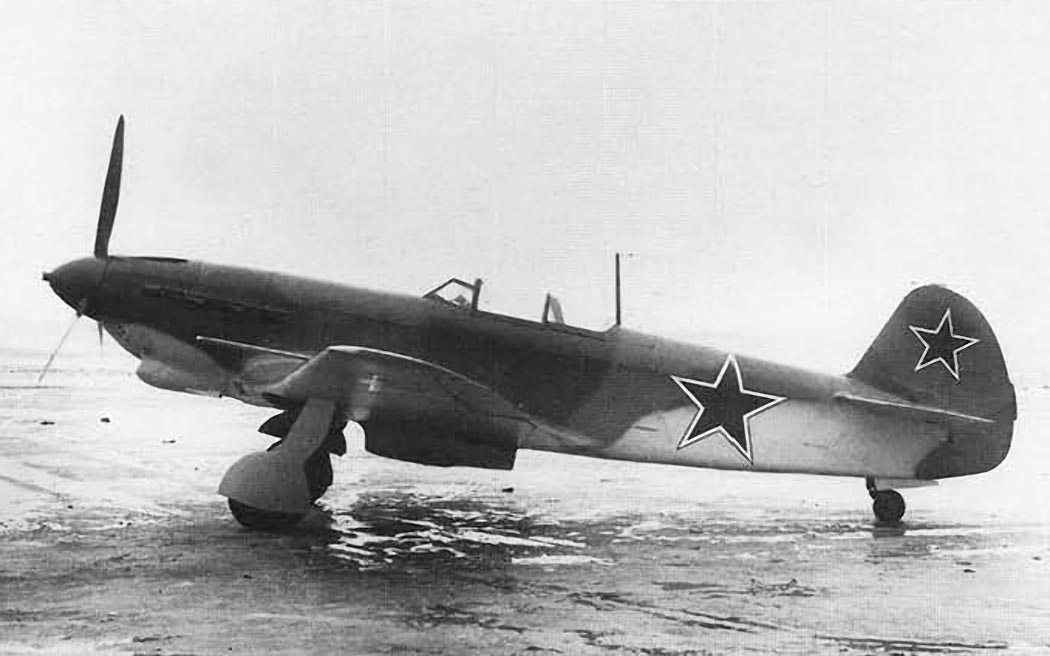

 Як-9ТД на испытаниях в НИИ ВВС







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Архив-Пресс. Дмитрий Лейпник. Як-9 : рядовые небес
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" №31-34. Истребители Як-1/3/7/9 во Второй Мировой войне
