   Як-9УТ

Разработчик: ОКБ Яковлева
Страна: СССР
Первый полет: 1945
Тип: Ударный истребитель
  ЛТХ     Доп. информация



Як-9УТ с двигателем ВК-107А и винтом ВИШ-107ЛО - это модификация серийного Як-9У N 39-083 с теми же двигателем ивинтом, отличающаяся более мощным пушечным вооружением. Взамен мотор-пушки ШВАК калибра 20 мм с боезапасом 120 снарядов и двух синхронных пулеметов УБС калибра 12,7 мм с боезапасом по 150 патронов на Як-9УТ были установлены легкая 37-мм мотор-пушка H-37 с боезапасом 30 снарядов и две синхронные пушки Б-20 (Б-20С) калибра 20 мм с боезапасом по 120 снарядов. Внешне самолет отличался от Як-9У выступающим из кока винта дульным тормозом пушки H-37.

Была предусмотрена возможность замены (в заводских условиях) мотор-пушки H-37 калибра 37 мм на мотор-пушки Б-20М калибра 20 мм, HС-23 калибра 23 мм, H-45 калибра 45 мм. В последнем случае одна (правая) пушка Б-20С должна была сниматься.

Возможность установки различных мотор-пушек без существенных переделок и перекомпоновок в самолете являлась ценной и позволяла в серийном производстве быстро переходить на любой вариант вооружения в зависимости от требований ВВС. Каждому варианту вооружения, естественно, соответствовали свои полетная масса, центровка, противокапотажный угол и летно-тактические характеристики.

Что касается пилотажных качеств и штопорных характеристик Як-9УТ, то они при всех вариантах вооружения оставались примерно одинаковыми и такими же, как у серийного Як-9У ВК-107А.

Максимальная скорость у земли - 578 км/ч и на 2-й границе высотности 4900 м - 671 км/ч (т.е. практически, как у серийного Як-9У ВК-107А); время набора высоты 5000 м на режиме максимальной скороподъемности - 5,2 мин; практический потолок - 10 700 м; дальность полета на режиме сравнительной скоростной дальности (на 0,9 максимальной скорости) на высоте 5000 м составляла 690 км, продолжительность полета на том же режиме - 1 ч 22 мин.

По технике пилотирования Як-9УТ практически не отличался от Як-9У ВК-107А, за исключением того, что нагрузки на ручку от элеронов и, особенно, от руля высоты были чрезмерно велики (это наиболее серьезный дефект самолета).

Для Як-9УТ было характерно то, что температуры воды и масла находились в пределах нормы как на режиме максимальной скороподъемности, так и в горизонтальном полете с максимальной скоростью.

Як-9УТ с мотор-пушкой H-37 и двумя синхронными пушками Б-20С имел секундную массу залпа 6,0 кг/с и уступал только Як-9УТ с пушкой HС-45 калибра 45 мм (9,3 кг/с) и Ла-7 с четырьмя пушками HС-23 (7,3 кг/с). Вооружение Як-9УТ обеспечивало эффективное поражение воздушных целей и возможность использования самолета для штурмовки железнодорожных эшелонов, автомашин и легких бронированных объектов. При стрельбе Як-9УТ вел себя более устойчиво во всем диапазоне скоростей и при всех эволюциях, чем Як-9Т и Як-9К, за счет уменьшения силы отдачи пушки H-37 по сравнению с HС-37, а также расширения диапазона скоростей. При длине очереди из H-37 в 4-5 выстрелов прицеливание практически не сбивалось, что обеспечивало увеличение меткости огня.

Як-9УТ выпущен ОКБ в феврале 1945 г. согласно постановлению ГКО от 29 декабря 1944 г. Он проходил государственные испытания с 8 по 29 марта 1945 г. (летчик А.А.Манучаров, инженер Г.А.Седов).

Эталон Як-9УТ 1945 года испытывался с 17 марта по 9 июля 1945 г. В заключении HИИ ВВС по результатам госиспытаний эталона отмечалось, что Як-9УТ с данным вооружением является нужным для ВВС СА самолетом и может быть рекомендован для запуска в серийное производство.

Як-9УТ ВК-107А строился серийно с февраля по май 1945 г. с мотор-пушкой HС-23 (а не H-37) и двумя синхронными пушками Б-20С. Всего построено 282 самолета.

В последние недели войны одна из частей, перевооруженных на Як-9УТ, уничтожила в 19 воздушных боях 28 самолетов противника, в том числе 27 FW-190A-8 и 1 Me-109G-6, потеряв только два своих самолета.




 ЛТХ:
Модификация   Як-9УТ
Размах крыла, м   9.74
Длина, м   8.55
Высота, м   3.00
Площадь крыла, м2   17.15
Масса, кг
  пустого самолета   2487
  нормальная взлетная   3260
Тип двигателя   1 ПД ВК-107А
Мощность, л.с.   1 х 1500
Максимальная скорость , км/ч
  у земли   578
  на высоте   671
Практическая дальность, км   690
Скороподъемность, м/мин   962
Практический потолок, м   10700
Экипаж   1
Вооружение:   одна 37-мм мотор-пушка H-37 с боезапасом 30 снарядов и две синхронные 20-мм пушки Б-20 (Б-20С) с боезапасом по 120 снарядов.


 Доп. информация :


  Фотографии:

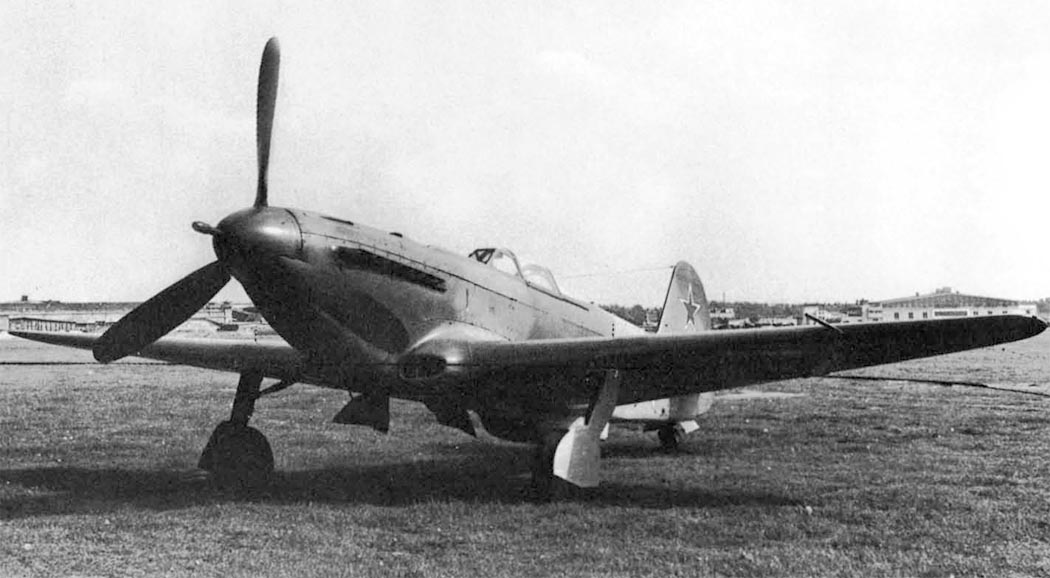

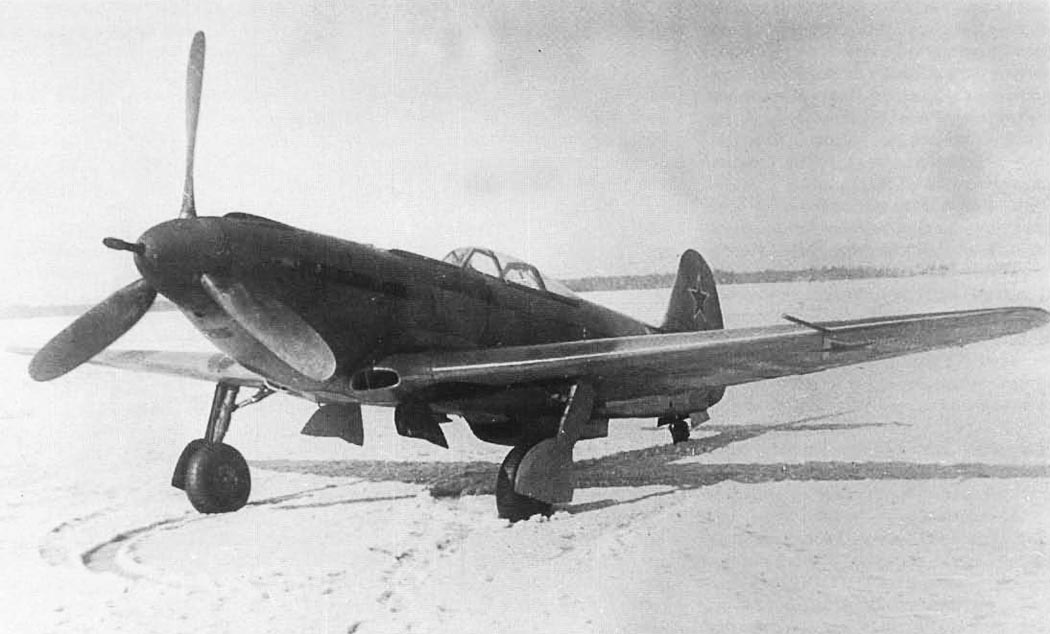

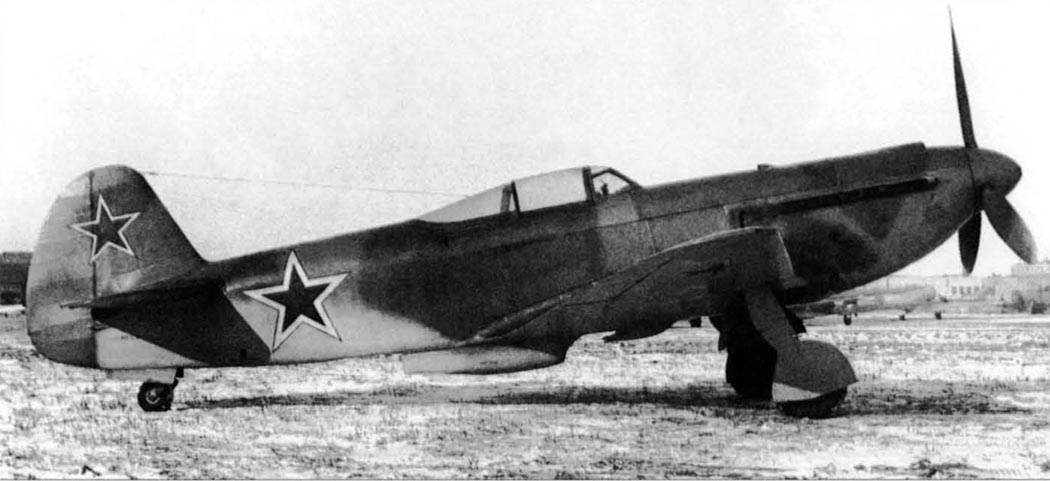

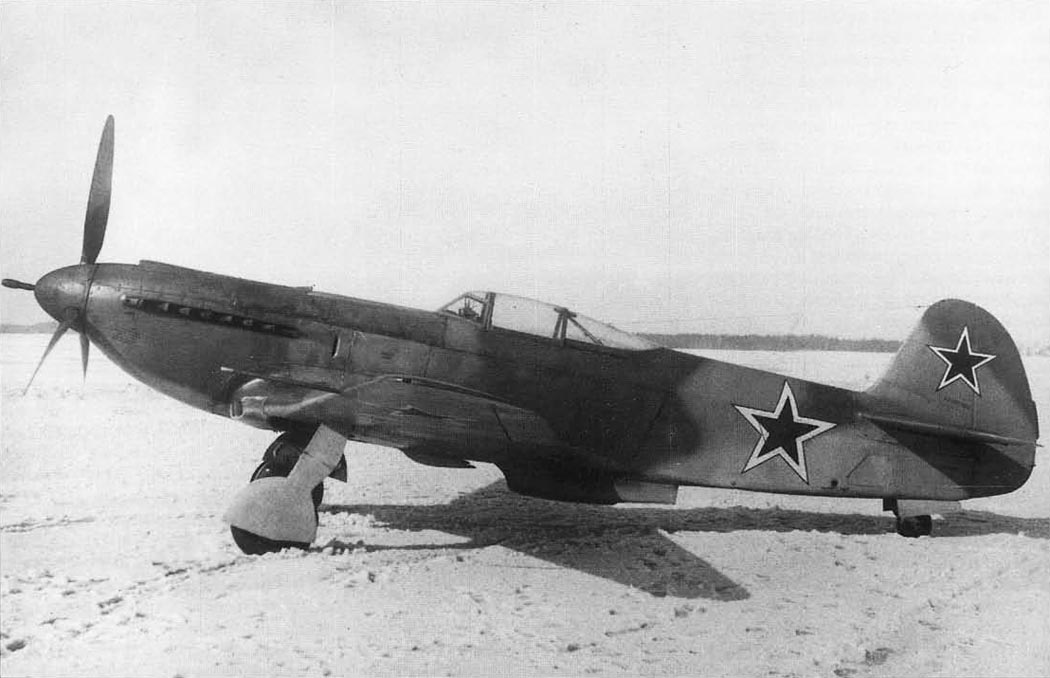

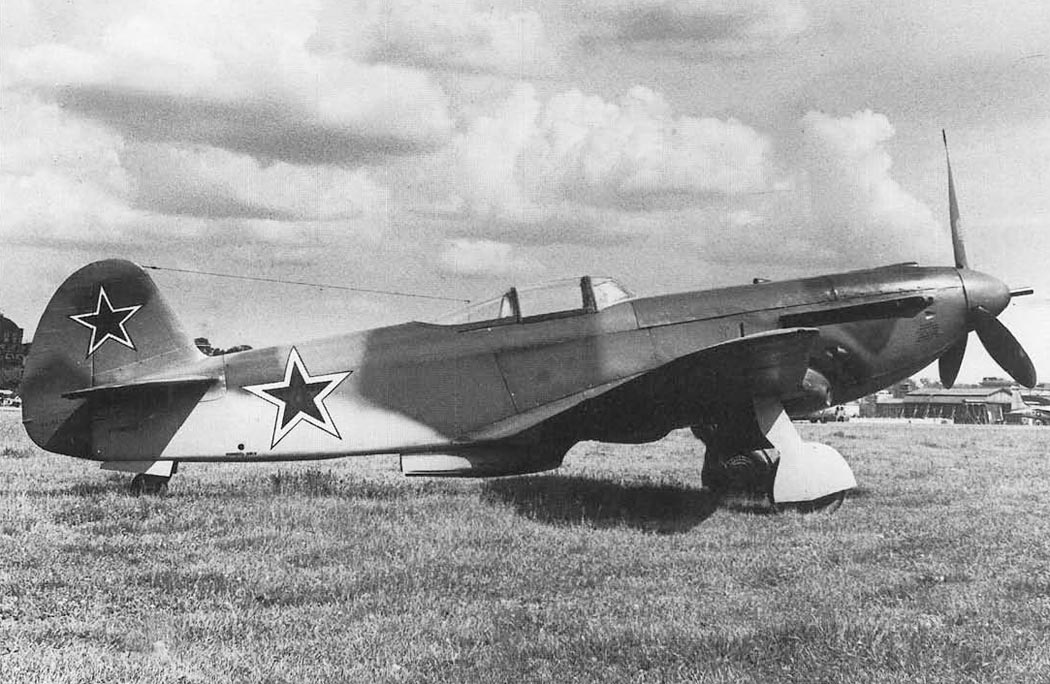

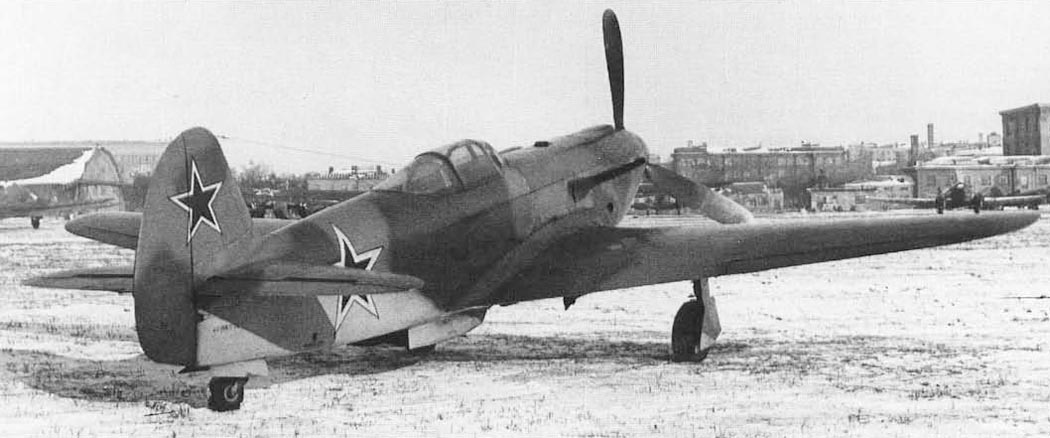

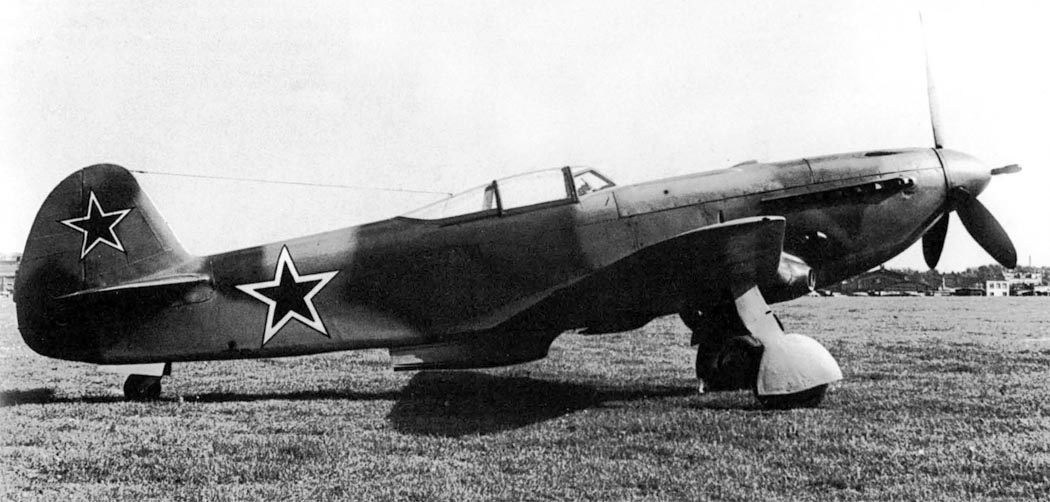

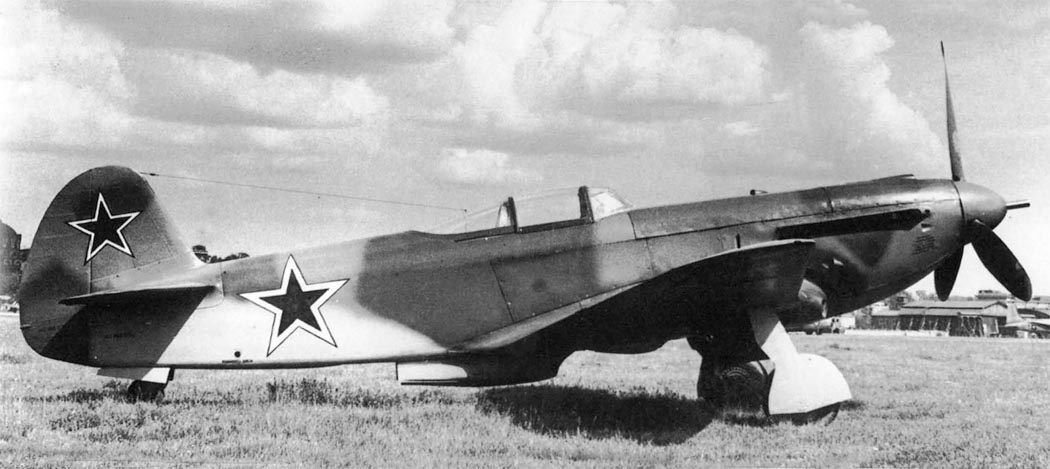

 Як-9УТ на испытаниях в НИИ ВВС

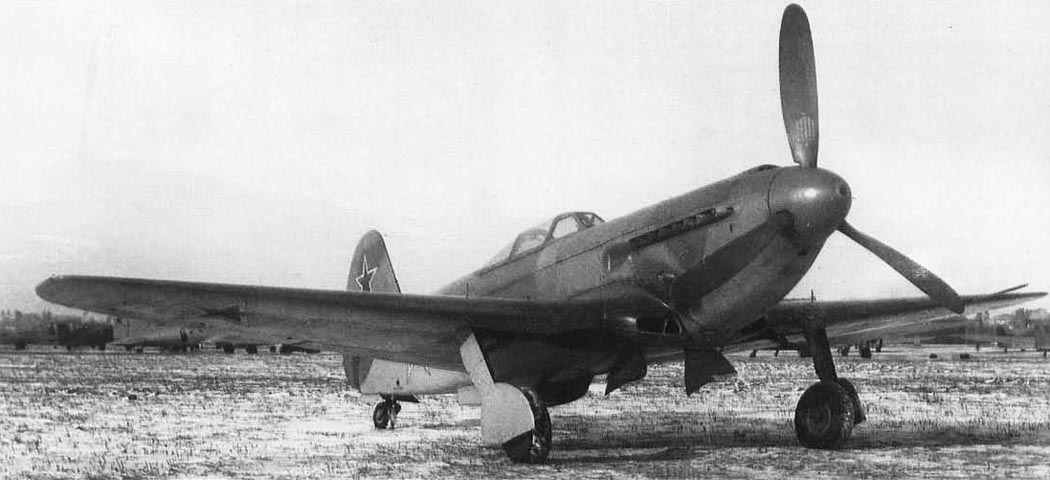

 Як-9УТ на испытаниях в НИИ ВВС

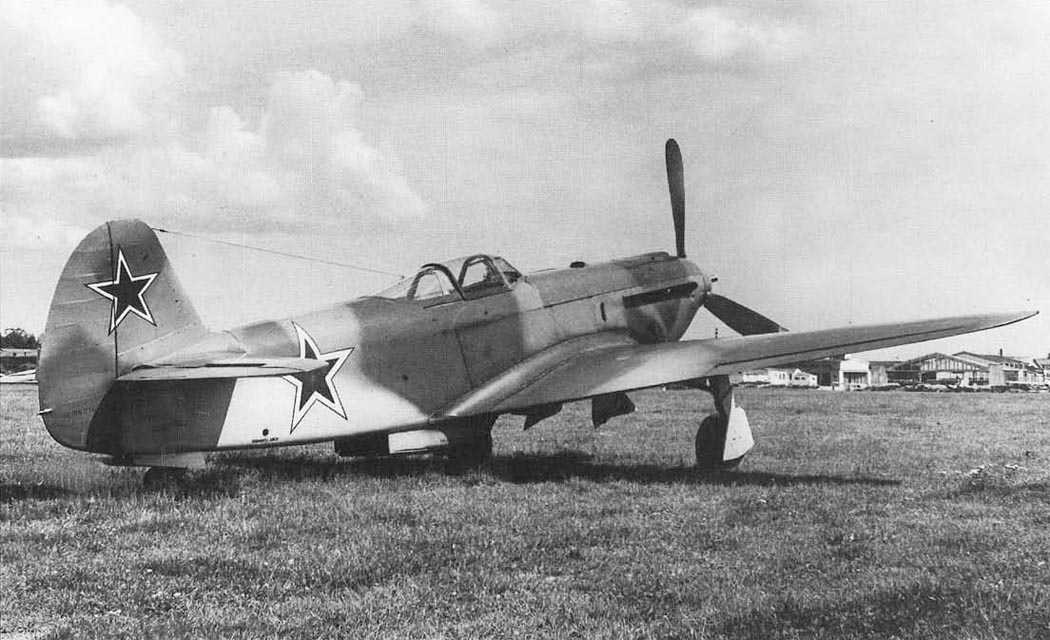

 Як-9УТ на испытаниях в НИИ ВВС







Список источников:

А.Т.Степанец. Истребители ЯК периода Великой Отечественной войны
Архив-Пресс. Дмитрий Лейпник. Як-9 : рядовые небес
Шавров В.Б. История конструкций самолетов в СССР 1938-1950 гг.
Симаков Б.Л. Самолеты страны Советов. 1917-1970
Энциклопедия-справочник. Самолеты страны Советов
"Война в воздухе" №31-34. Истребители Як-1/3/7/9 во Второй Мировой войне
Monografie Lotnicze. Robert Bock. Jak-7, Jak-9
