главная планеры
   А-1

Разработчик: ОКБ Антонова
Страна: СССР
Первый полет: 1939
Тип: Учебный планер
  ЛТХ     Доп. информация



Планер А-1 (У-с4, т.е. "учебный, серии 4) являлся распространенным учебным планером. Помимо первоначального обучения, планер использовался для парения над склонами в потоках обтекания. Прототипом А-1 был планер "Стандарт-2" созданный О.К.Антоновым в 1930 г.

Планер А-1 является родоначальником ряда пилотажных планеров различного назначения. Парители П-с1 и П-с2 ("Упар"), пилотажно-буксировочные планеры Б-с4 и Б-с5, двухместные учебные планера У-с5, У-с6 и А-2 сохранили все характерные черты конструкции планера А-1, вплоть до одинаковых узлов и деталей.

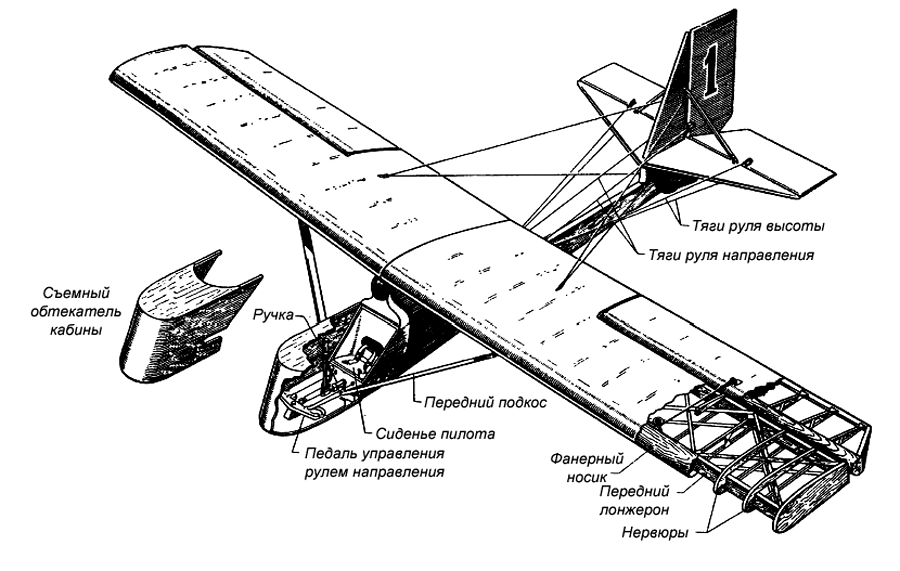

Планер А-1 представляет собой четырехподкосный моноплан с высокорасположенным крылом. Фюзеляж заменен плоской центральной фермой и хвостовой балкой, несущей хвостовое оперение. Балка соединена шарнирно с центральной фермой и вместе с килем расчалена к крылу четырьмя проволочными расчалками.

Особенностью конструкции планера А-1 является возможность складывания хвоста вбок, вдоль размаха крыла, без нарушения при этом регулировки тросов управления рулями. Складной хвост облегчает эксплуатацию планера, упрощает его заводку в ангар, облегчает перевозку и уменьшает необходимое для хранения место.

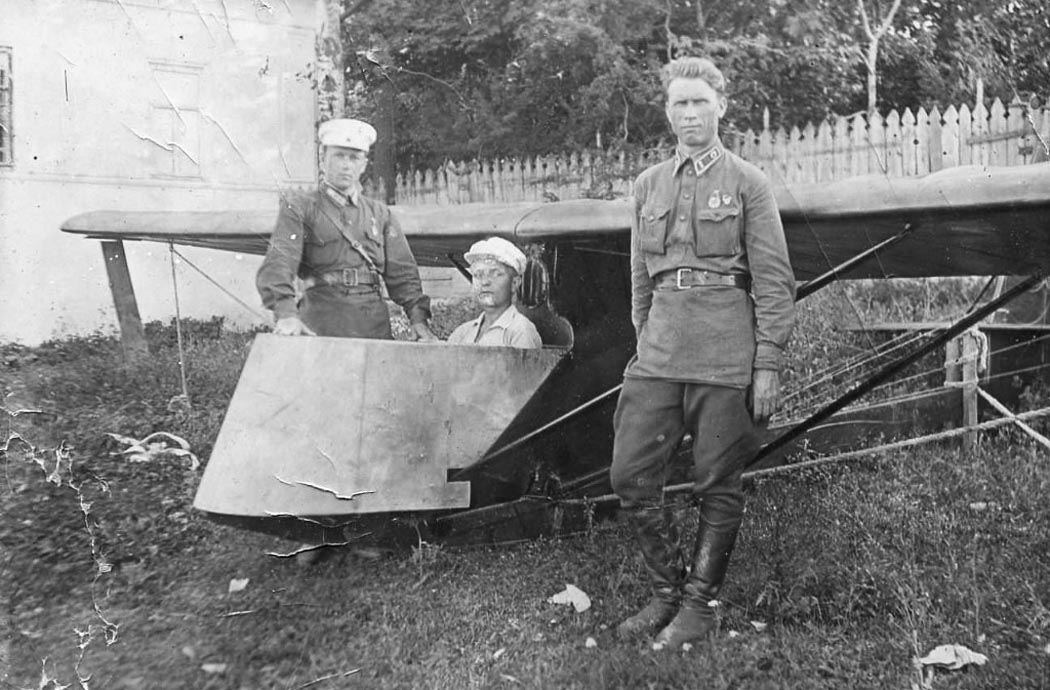

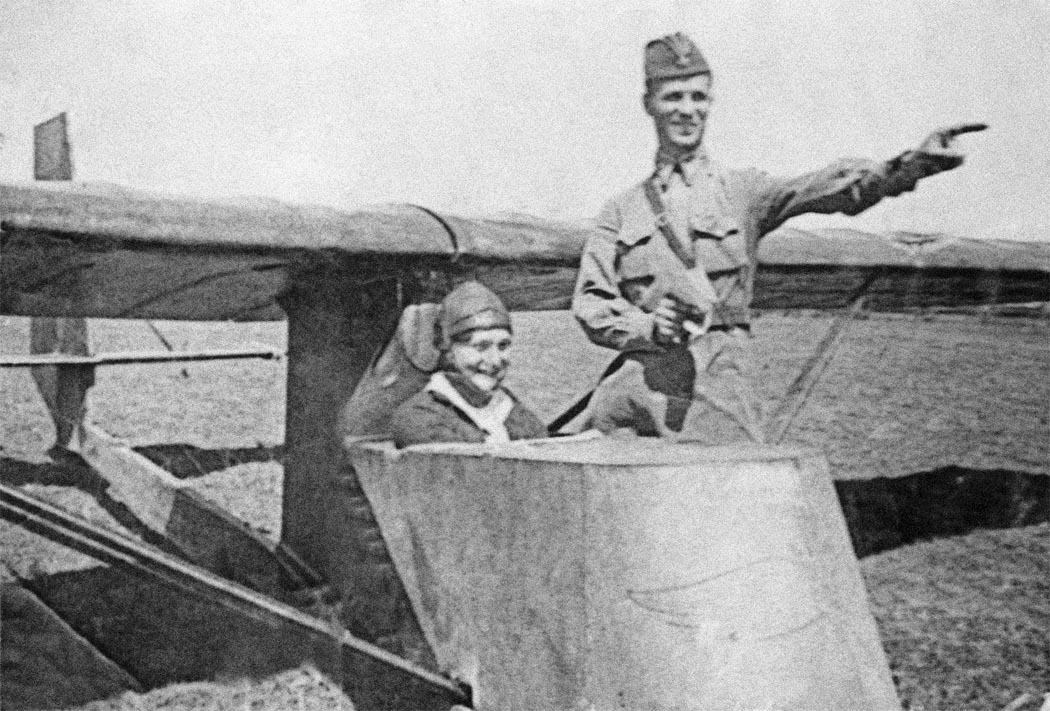

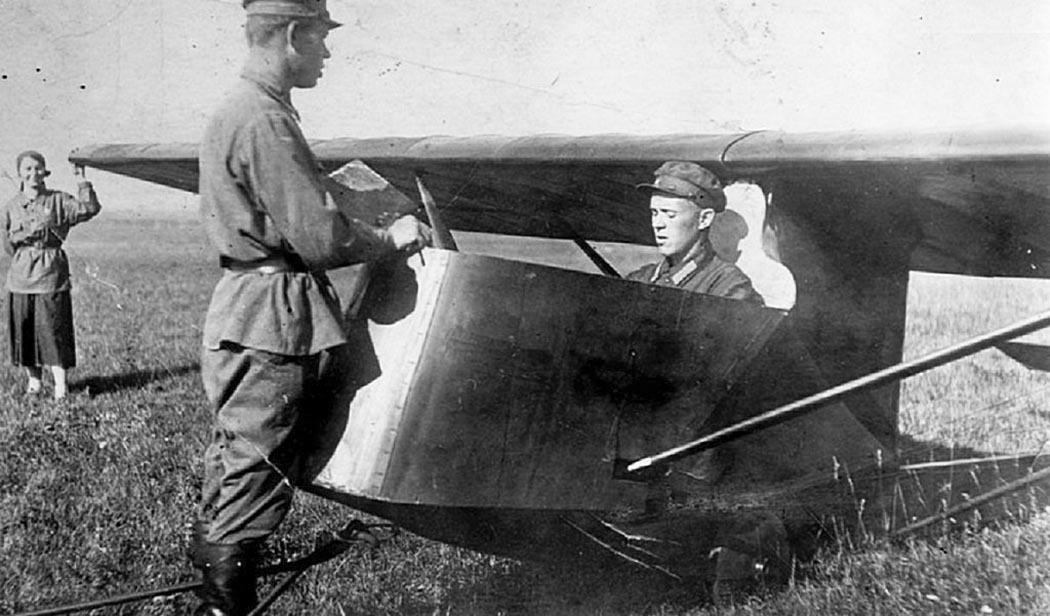

Второй особенностью планера А-1 является съемный обтекатель пилотского места.

Планер взлетал и садился с использованием лыжи на нижней части фюзеляжа, но так же могло использоваться и деревянное колесное шасси.

Колеса диаметром 300 мм изготавливались обычно из дерева с фанерными дисками. Обод колеса оковывался листовой сталью или оклеивался кожей.

Большой опыт эксплуатации планера А-1 показал, что по своим летным и эксплуатационным данным он отвечал своему назначению учебной машины.






 ЛТХ:
Модификация   А-1
Размах крыла, м   10.56
Длина , м   5.60
Высота, м   1.70
Относительное удлинение   7.13
Площадь крыла, м2   15.64
Масса, кг
  пустого   92
  полетная   164
Максимальная скорость, км/ч   70
Макс. аэродинамическое качество   11
Скорость МАК, км/ч   46
Минимальное снижение, м/с   1.15
Посадочная скорость, км/ч   37
Экипаж, чел   1


 Доп. информация :


 Фотографии:

 У-c1

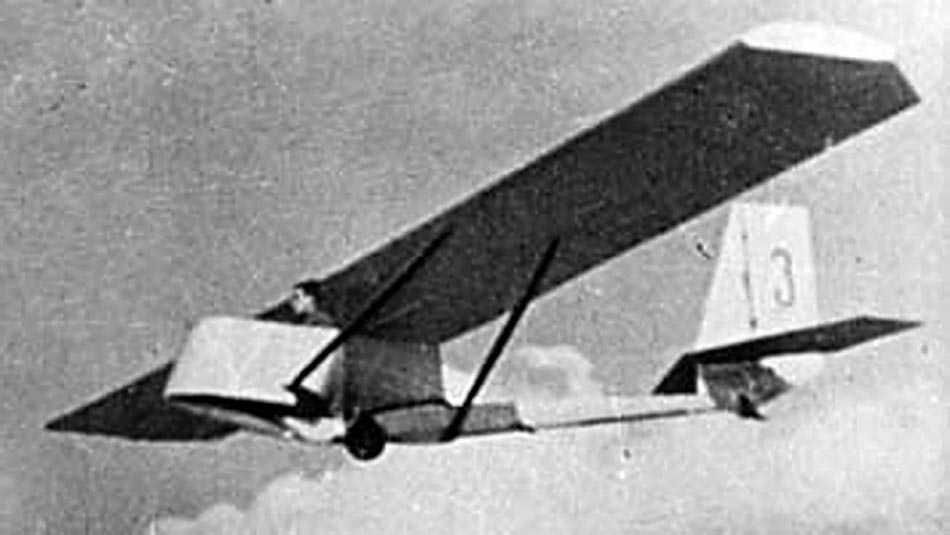

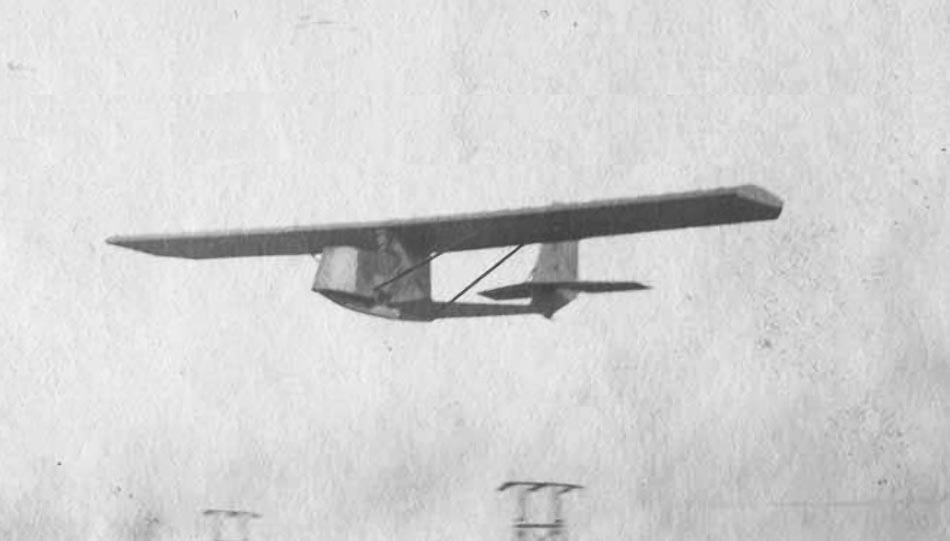

 А-1
 А-1
 А-1
 А-1

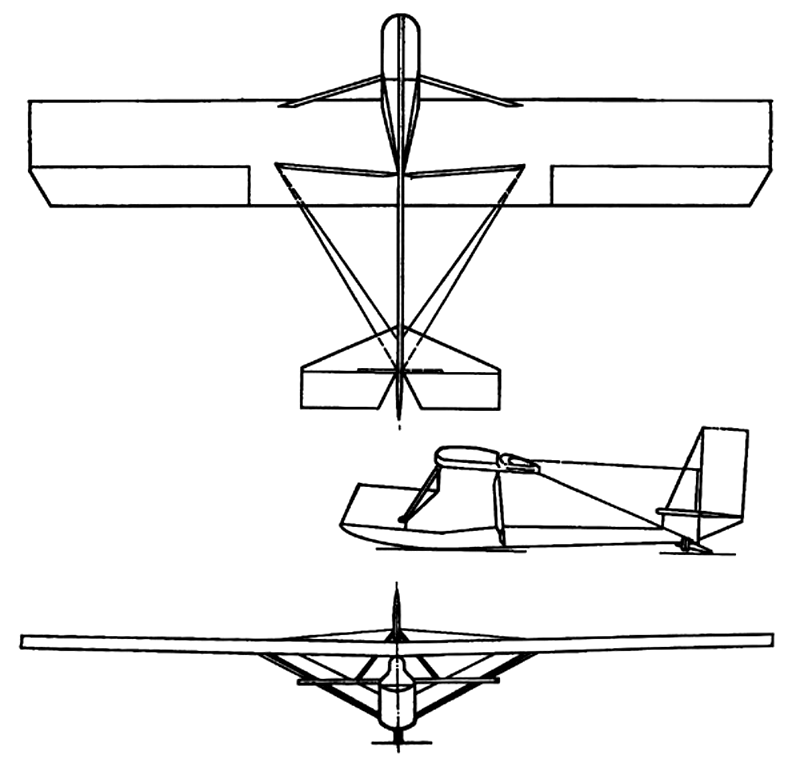

  Схемы:

 А-1
 А-1






Список источников:

Кирилл Сорокин. Архив Днепропетровского авиаспортклуба
А.П.Красильщиков. Планера СССР
Б.Н.Шереметьев. Планеры
О.К.Антонов. Планеры, самолеты
