главная планеры
   А-13

Разработчик: ОКБ Антонова
Страна: СССР
Первый полет: 1957
Тип: Спортивный планер
  ЛТХ     Доп. информация



А-13 - одноместный цельнометаллический пилотажный планер О. К. Антонова. Спроектирован и построен в 1957 году. Предназначен для тренировки и выполнения фигур высшего пилотажа. Планер выполнял любые фигуры, включая восходящий штопор, фигуры обратного пилотажа и длительное пикирование с выпущенными интерцепторами. Скорость буксировки А-13 достигала 250 км/ч, а скорость планирования -400 км/ч.

По схеме планер представлял собой свободнонесущий моноплан со средним расположением крыла. Фюзеляж планера А-13 был идентичен фюзеляжу планера А-11. Планеры отличались друг от друга лишь съемными консолями крыла, на замену которых уходило всего лишь несколько минут.

Крыло планера А-13 было сходно по конструкции с крылом планера А-11, но для удобства выполнения фигур обратного пилотажа имело меньший размах и симметричный профиль (П32-15). Закрылки и управление ими в крыле, а также управление зависанием элеронов отсутствовало. Верхняя и нижняя поверхности крыла за лонжероном были обтянуты полотном. Конструкции элеронов и интерцепторов А-13 и А-11 были одинаковы.

Планер А-13 выпускался серийно и эксплуатировался в аэроклубах, где на нем проводились демонстрационные полеты на авиационных парадах. Планер А-13 был выпущен в количестве 200 экземпляров. В комплект каждого экземпляра входили удлиненные консоли крыла планера А-11.







 ЛТХ:
Модификация   А-13
Размах крыла, м   12.10
Длина , м   6.00
Относительное удлинение   14
Площадь крыла, м2   10.44
Масса, кг
  пустого   270
  полетная
Максимальная скорость, км/ч   400
Максимальное аэродинамическое качество   26
Скорость МАК, км/ч   110
Минимальное снижение, м/с   1.14
Экипаж, чел   1


 Доп. информация :


  Фотографии:

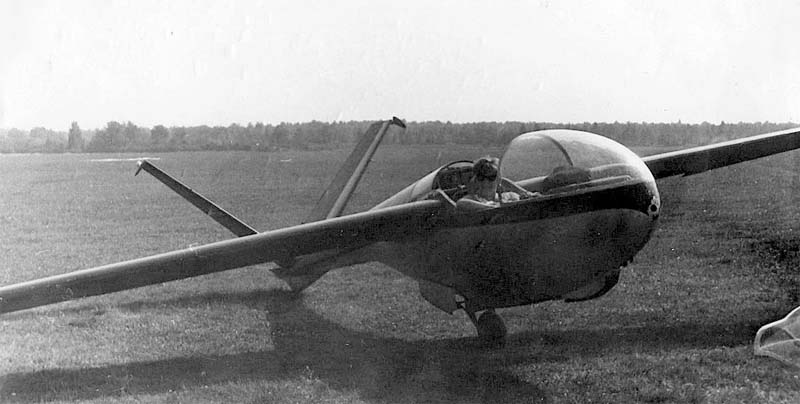

 А-13

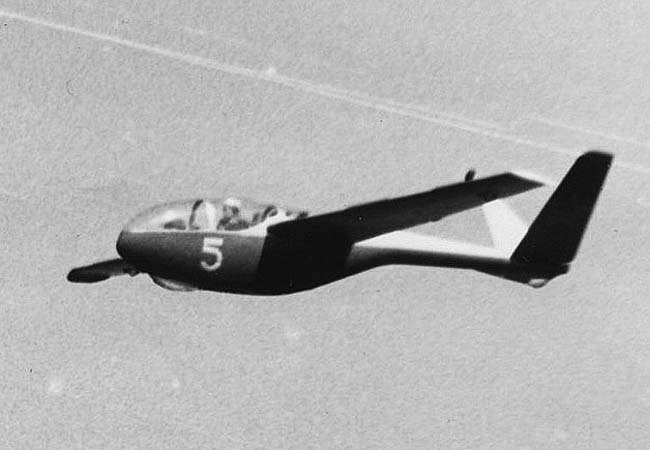

 А-13







Список источников:

Кирилл Сорокин. Антонов А-13
А.П.Красильщиков. Планера СССР
Б.Н.Шереметев. Планеры
