главная планеры
   БИЧ-16

Разработчик: Черановский
Страна: СССР
Первый полет: 1934
Тип: Легкий планер
  ЛТХ     Доп. информация



Планер-орнитоптер БИЧ-16 был выполнен по схеме "летающее крыло". Левая и правая часть крыла подвижны, соединены между собой шарнирами. К наружным концам лонжеронов крыла шарнирно прикреплены лонжероны загребных или пропеллирующих лопастей. На задней кромке крыла размещены рули высоты, они же элероны. В центре конструкции снизу размещена посадочная лыжа-рессора, сзади – небольшой киль.

Для осуществления полета пилот становился на лыжу вертикально, затем привязывался, руки находились в системе управления. Маховые движения крыла осуществлялись за счет силы ног путем приседания и последующего распрямления.

БИЧ-16 был включен в план ГУАП на 1934 г., его изготовили на авиазаводе No.39 в декабре указанного года. О полетных испытаниях сведений не обнаружено.





 ЛТХ:
Модификация   БИЧ-16
Размах крыла, м   8.14
Длина , м   2.28
Относительное удлинение
Высота, м
Площадь крыла, м2
Масса, кг
  пустого
  полетная
Макс. аэродинамическое качество
Экипаж, чел   1


 Доп. информация :

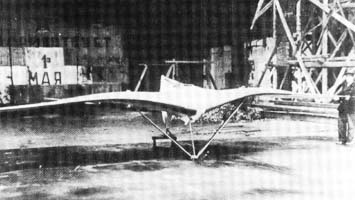

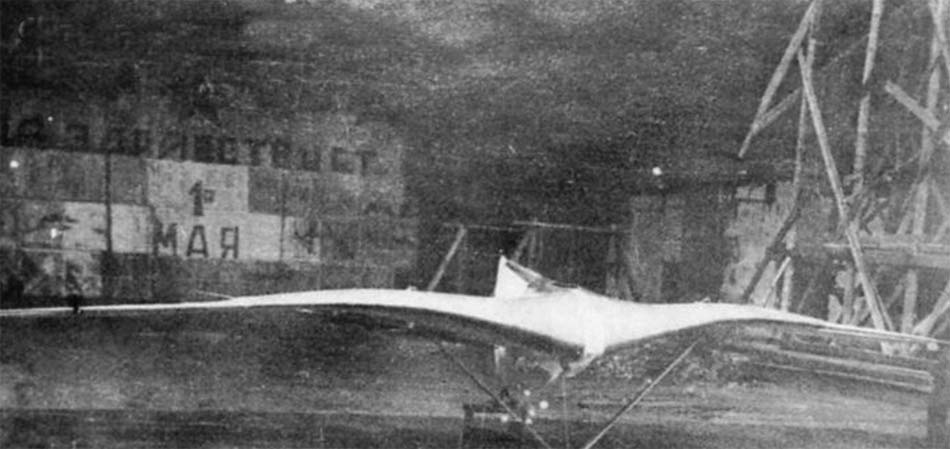

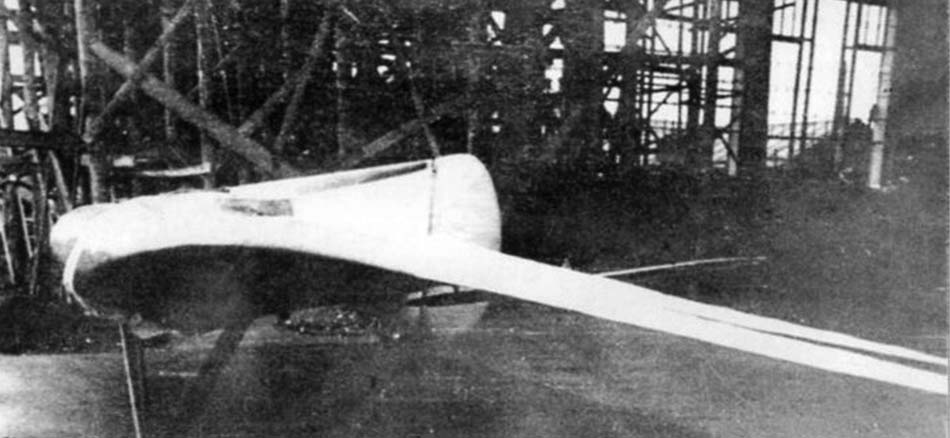

  Фотографии:

 БИЧ-16
 БИЧ-16

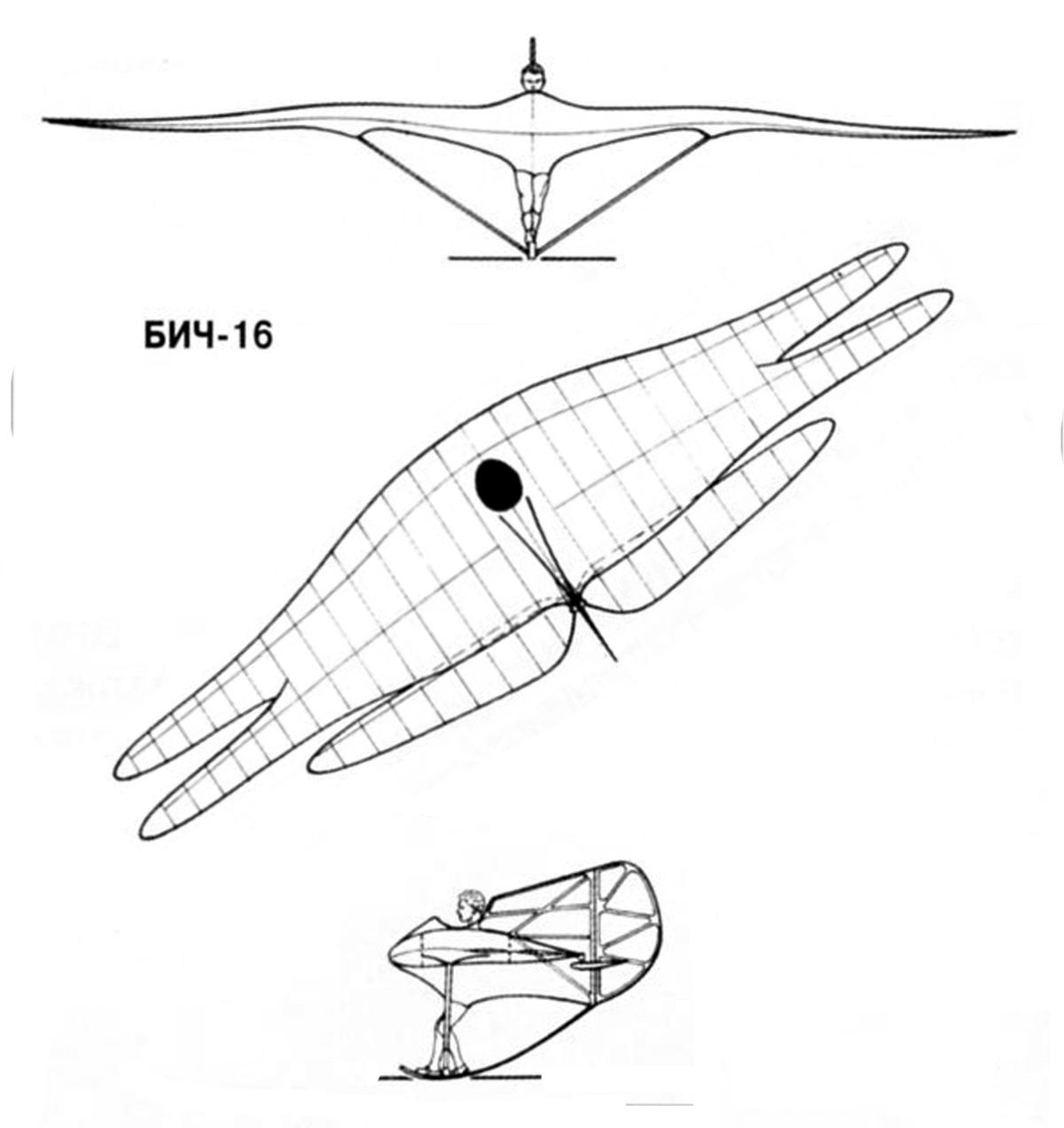

 Схемы:

 БИЧ-16







Список источников:

Авиация и космонавтика 2016-05. Михаил Маслов. Б.И. Черановский и его "параболы"
Шавров В.Б. История конструкций самолетов в СССР до 1938 г.
А.П.Красильщиков. Планера СССР
Yefim Gordon, Bill Gunston. Soviet X-Planes
