главная планеры
   Ил-32

Разработчик: ОКБ Ильюшина
Страна: СССР
Первый полет: 1948
Тип: Десантно-грузовой планер
  ЛТХ     Доп. информация



Десантно-грузовые планеры в нашей стране создавались еще до Великой Отечественной войны. В 1942 г. был создан 20-местный десантный планер КЦ-20 конструкции Д.Н.Колесникова и П.В.Цыбина. В 1944-1945 гг. П.В.Цыбиным был создан десантный планер Ц-25 грузоподъемностью 2500 кг, несколько позже А.С. Яковлевым - грузовой планер.

Десантно-грузовой планер Ил-32 был спроектирован ОКБ С.В. Ильюшина и построен в 1948 г. по заданию ВВС. Планер Ил-32 по грузоподъемности и размерам грузовой кабины был значительно больше планеров, созданных до этого в нашей стране, и предназначался для транспортировки различной техники и крупногабаритных грузов общей массой до 7000 кг или десанта численностью до 60 человек.

Планер полетной массой 16600 кг был рассчитан на буксировку самолетами типа Ил-18 (постройки 1946 г.) или Ту-4.По схеме планер Ил-32 представлял собой моноплан цельнометаллической конструкции с высокорасположенным крылом.  Фюзеляж планера прямоугольного сечения 3,2х4,15 м с негерметичной грузовой кабиной высотой 2,6 м, шириной 2,8 м и длиной 11,25 м (без учета пустотелых носовой и хвостовой частей фюзеляжа) с грузовым металлическом полом. В начале и в конце грузовой кабины по правому борту расположены входные двери. Носовая и хвостовая части фюзеляжа были выполнены откидывающимися в сторону. Кабина экипажа была рассчитана на размещение в ней двух пилотов. Крыло планера двухлонжеронное, площадью 159,5 м2, удлинением 8, стреловидностью 3°, относительной толщиной 18% по борту и 10% на концах крыла, было снабжено простыми поворотными закрылками, элеронами, а также интерцепторами, расположенными перед закрылками. Благодаря высокому аэродинамическому качеству крыла и эффективной механизации были получены хорошие летные и ВПХ. Оперение было выполнено с неподвижным стабилизатором, укрепленным на киле и поддерживаемым снизу двумя подкосами, рули высоты и направления - металлической конструкции с полотняной обшивкой.

Планер снабжен трехопорным шасси, не убирающимся в полете. Основные опоры шасси телескопической конструкции обеспечивали «приседание» планера до земли, что в сочетании с откидывающимися в сторону носовой и хвостовой частями фюзеляжа значительно упрощало и ускоряло погрузку и разгрузку колесной и гусеничной техники, а также различных грузов. При этом высота пола грузовой кабины над землей была около 650 мм. К полу грузовой кабины спереди и сзади приставлялись бортовые трапы, по которым самоходная техника могла въезжать или съезжать своим ходом. Планер был снабжен необходимым аэронавигационным, радиосвязным и электрооборудованием.

В 1948 г. для определения летных характеристик планер Ил-32 проходил испытания с самолетом-буксировщиком Ил-12Д. Полетная масса планера была 8400 кг. В том же году планер буксировался самолетом Ил-18 (постройки 1946 г.). При этом планер с грузом 7000 кг имел полетную массу 16000 кг.

На базе десантно-грузового планера Ил-32 в ОКБ прорабатывался вариант мотопланера Ил-34 с двумя поршневыми двигателями, расположенными под крылом, которые предназначались для улучшения взлетно-посадочных и летных характеристик планера.





 ЛТХ:
Модификация   Ил-32
Размах крыла, м   35.80
Длина, м   24.84
Высота, м
Площадь крыла, м   159.50
Масса, кг
  пустого снаряженного   9600
  максимальная взлетная   16600
Максимальная скорость, км/ч
Практический потолок, м   4000
Полезная нагрузка:   7000 кг груза


 Доп. информация :


 Фотографии:

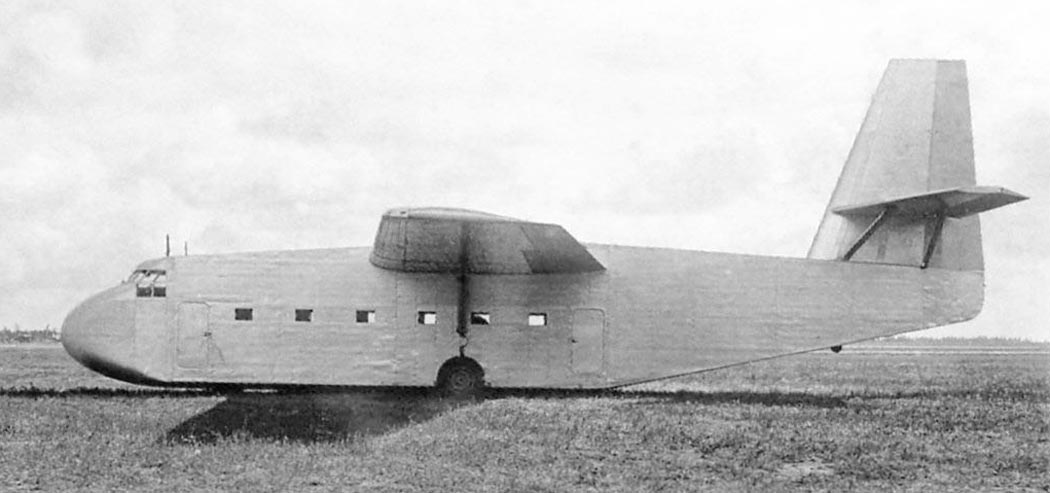

 Ил-32

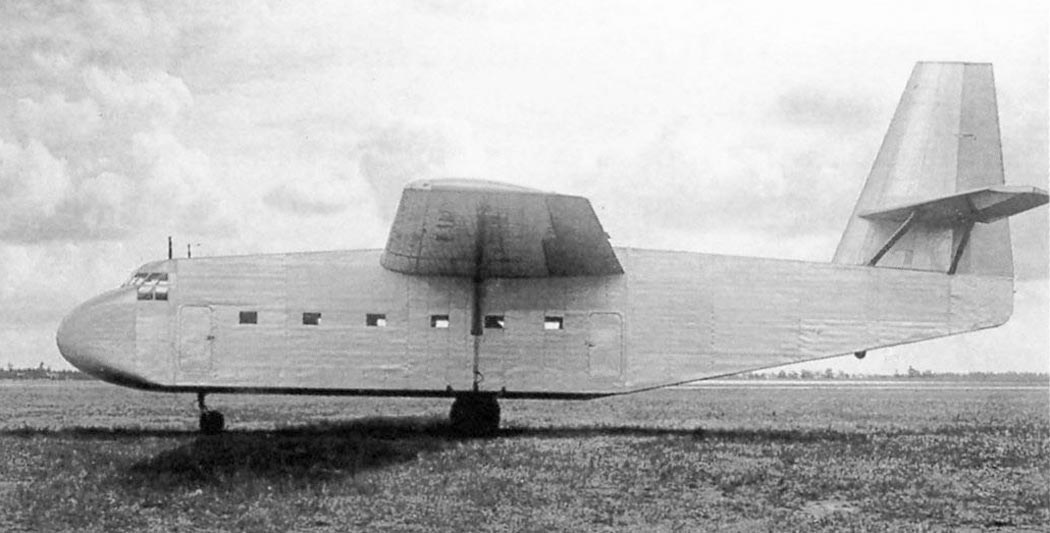

 Ил-32

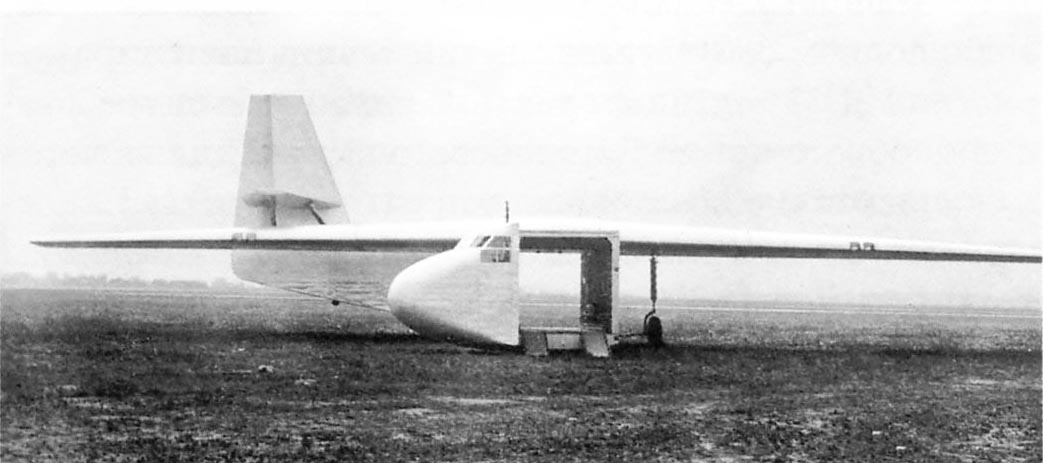

 Ил-32 с опущенным на грунт днищем

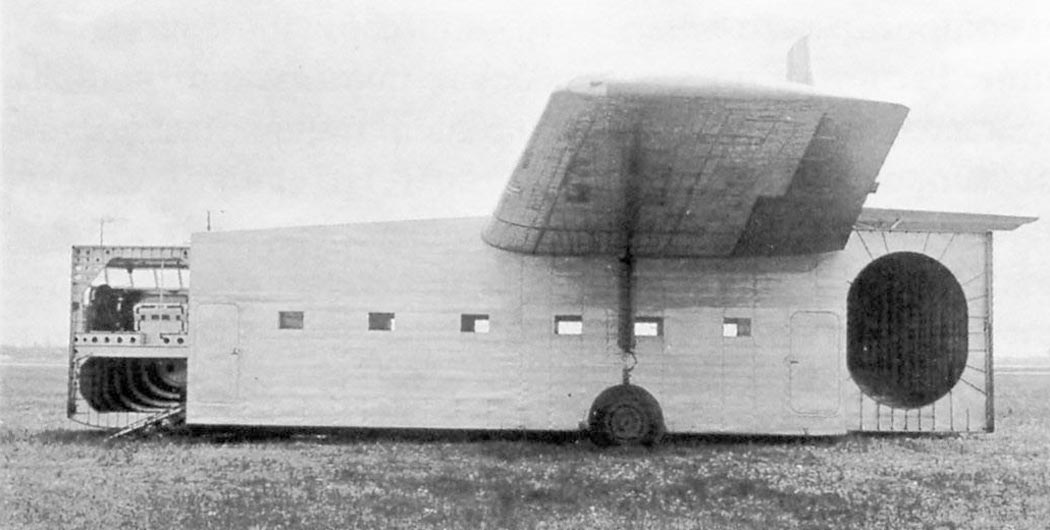

 Ил-32 с откинутым для погрузочно-разгрузочных работ носовой и хвостовой частями
 Ил-32 с откинутым для погрузочно-разгрузочных работ носовой и хвостовой частями

  Схемы:

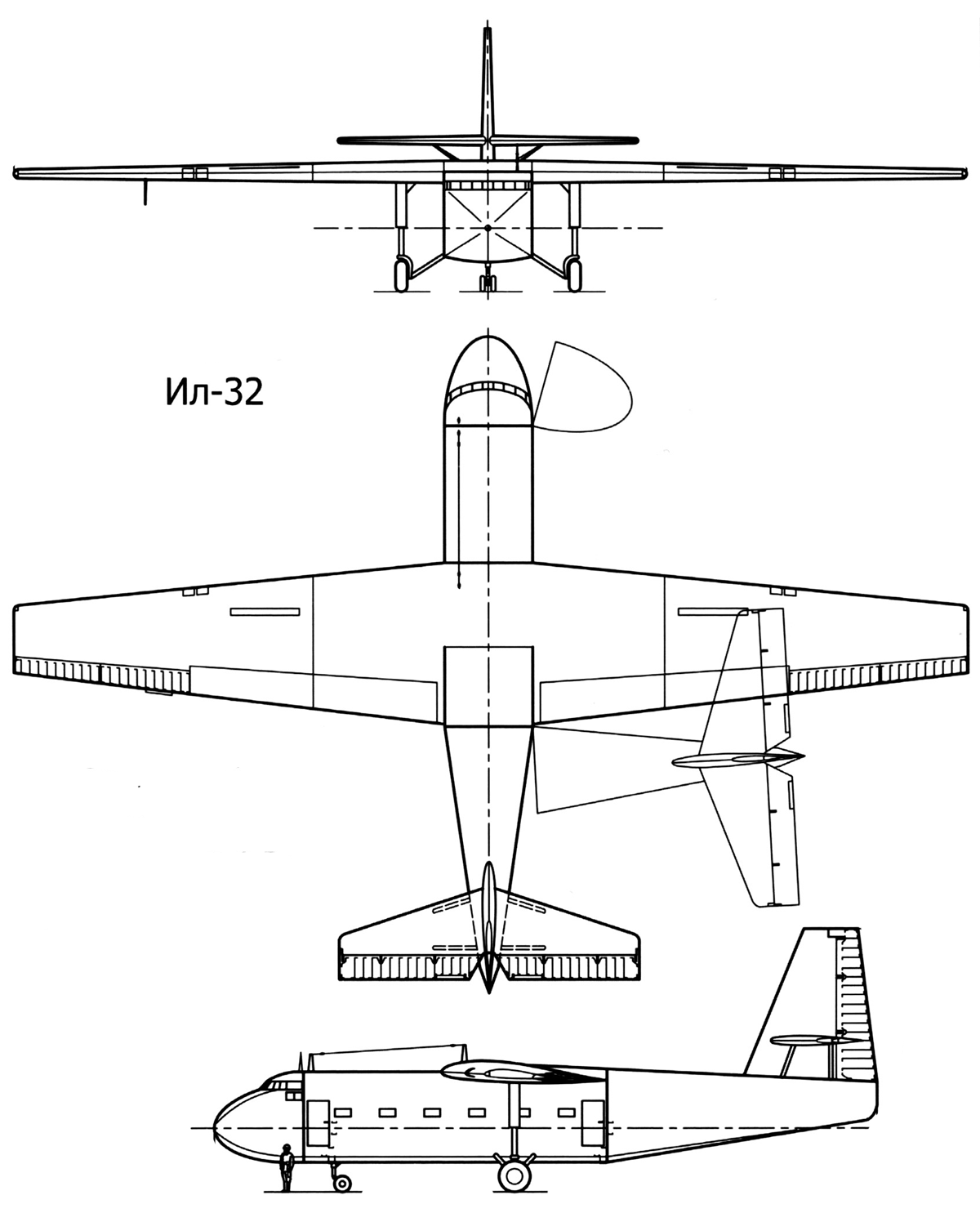

 Ил-32

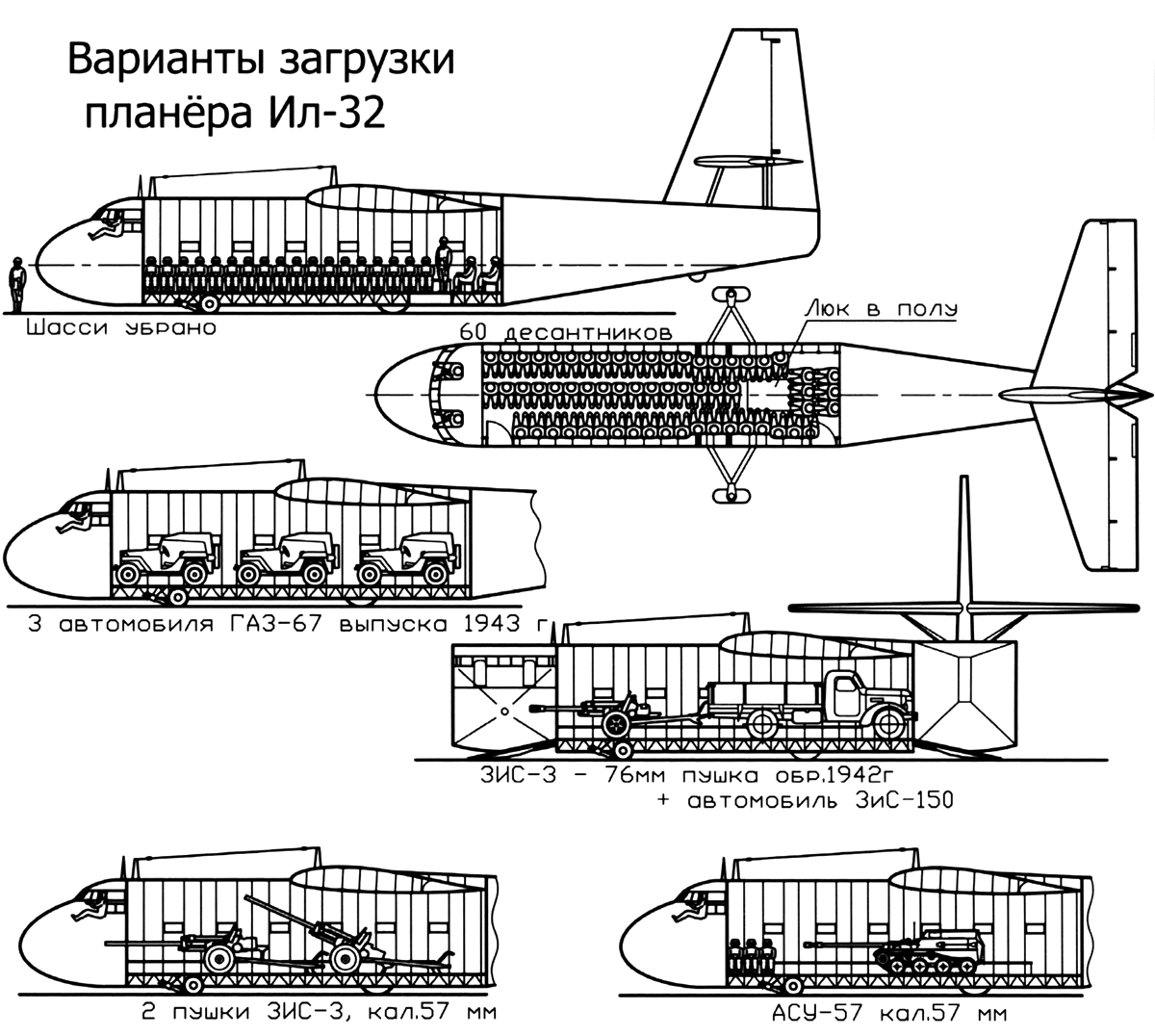

 Варианты загрузки







Список источников:

Яуза. Константин Кузнецов. Десантные планеры Сталина 1930-1955
РусАвиа. Ю.А.Егоров. Самолеты ОКБ С.В.Ильюшина
Авиация и Космонавтика 2014-07. Е.С.Черников. Бомбардировщики ОКБ С.В. Ильюшина
Роман Астахов. Русская Сила. Десантно-грузовой планер Ил-32
Самолеты ОКБ имени С.В.Ильюшина. (под редакцией Г.В. Новожилова)
