главная планеры
   SB-11

Разработчик: Akaflieg Braunschweig
Страна: Германия
Первый полет: 1978
Тип: Спортивный планер
  ЛТХ     Доп. информация



SB-11  - спортивный одноместный композитный планер, разработанный студенческой группой Akaflieg Braunschweig. Первый полет прототипа  состоялся 14 мая  1978 года.

Главным новшеством парителя стали крылья с изменяемой геометрий. Конструкция была реализована с помощью закрылка Фаулера, выдвигавшегося с задней поверхности крыла. Это уменьшало нагрузку на крыло и увеличивало коэффициент подъемной силы.

В 1978 году прототип планера SB-11 принял участие в  16-м Чемпионате мира по планерному спорту. В классе  парителей с размахом крыла в 15 метров летательный аппарат Akaflieg Braunschweig стал первым.






 ЛТХ:
Модификация   SB-11
Размах крыла, м   15.00
Длина, м   7.43
Высота, м   0.74
Относительное удлинение   21.31 (17.05)
Площадь крыла, м2   10.56 (13.20)
Нагрузка на крыло, кг/м2   34.5-44.5 (27.5-35.6)
Масса, кг
  пустого снаряженная   294
  максимальная   470
Водобаласт, л   105.1
Максимальная скорость, км/ч   265
Макс. аэродинамическое качество   41.6
Скорость МАК, км/ч   96
Минимальное снижение, м/с   0.65
Скорость минимального снижения, км/ч   90
Макс. эксплуатационная перегрузка
Экипаж, чел   1


 Доп. информация :


  Фотографии:

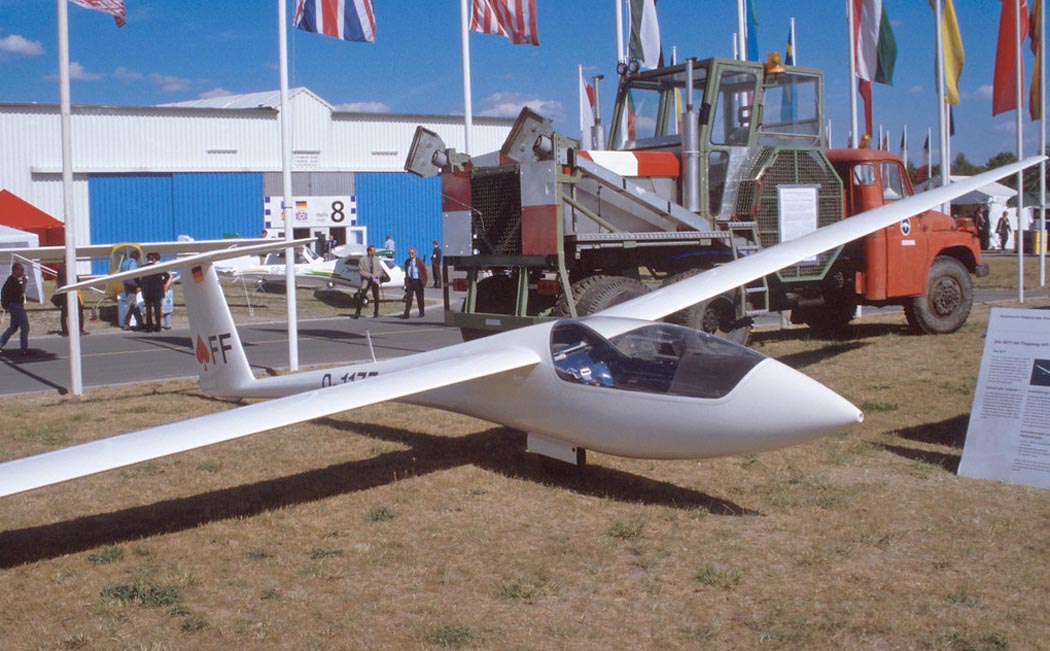

 SB-11   (c) akaflieg-braunschweig.de

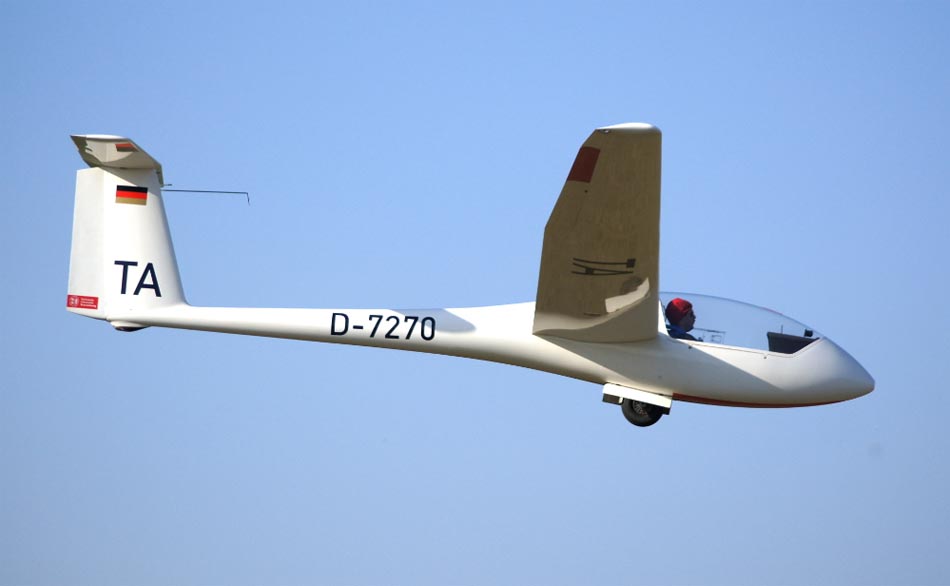

 SB-11

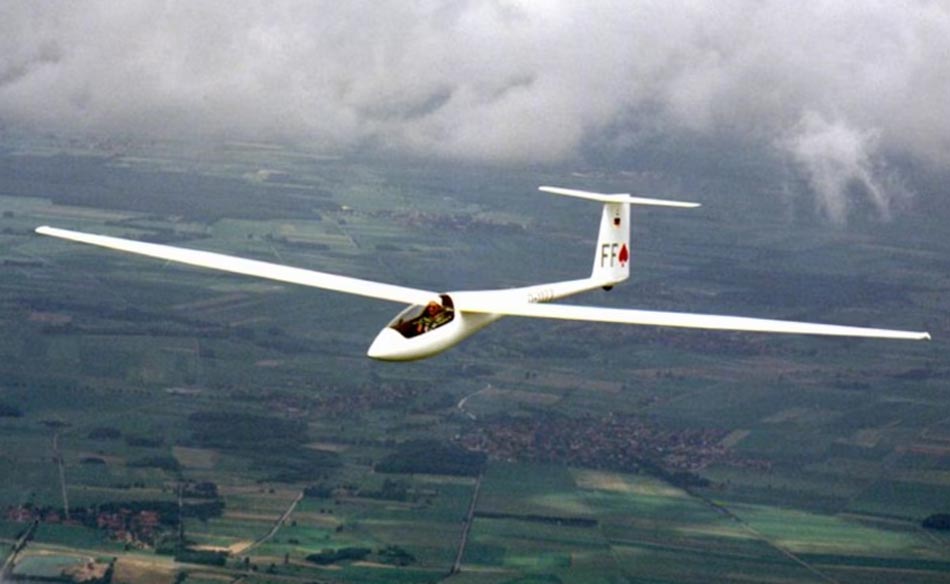

 SB-11   (c) fsll2

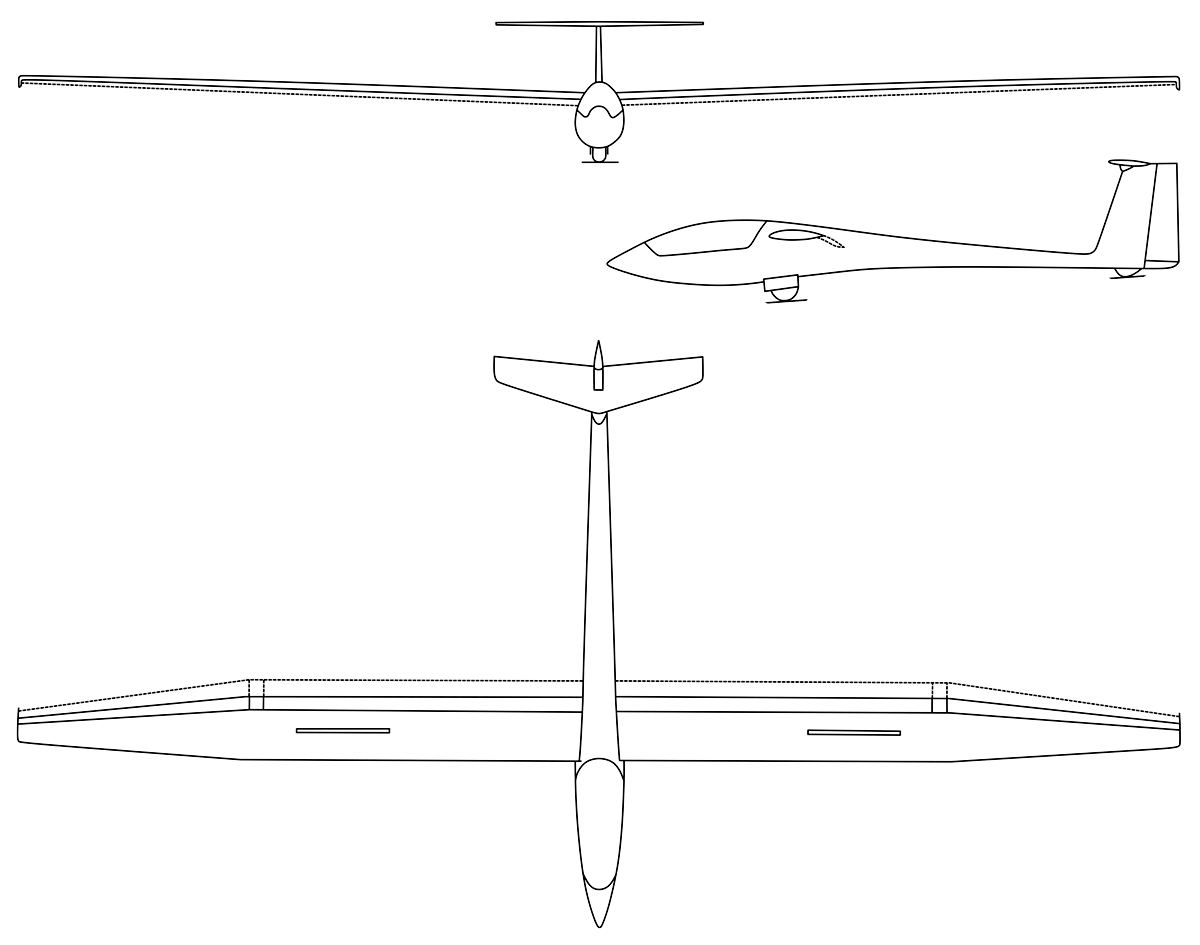

  Схемы:

 SB-11







Список источников:

Akaflieg-braunschweig.de. SB 11
J2mcl-planeurs.net. Akaflieg Braunschweig SB-11 Antares
Aerokurier.de. Akaflieg Braunschweig
