   SB-5 Danzig

Разработчик: Akaflieg Braunschweig
Страна: Германия
Первый полет: 1959
Тип: Спортивный планер
  ЛТХ     Доп. информация



SB-5 Danzig  - спортивный одноместный планер стандартного класса, разработанный студенческой группой Akaflieg Braunschweig. Первый полет прототипа состоялся 3 июня 1959 года. Паритель выпускался компанией Fa Eichelsdörfer.

Паритель строился в четырех основных версиях - базовой SB-5a, с удлиненным фюзеляжем и воздушными тормозами SB-5b,  с новым фонарем и фюзеляжем с композитными элементами SB-5c и с 16-миметровыми крыльями SB-5e.  Так же несколько планеров было выпущено бразильской компанией IPE Aeronaves под маркой IPE SB-2.

Всего за время серийного производства было построено более ста планеров Akaflieg Braunschweig SB-5 Danzig. К 2010 году в летном состоянии находились около сорока парителей.






 ЛТХ:
Модификация   SB-5c
Размах крыла, м   15.00
Длина, м   6.65
Высота, м   0.88
Относительное удлинение   17.30
Площадь крыла, м2   13.00
Нагрузка на крыло, кг/м2   23.10
Масса, кг
  пустого снаряженная   220
  максимальная   325
Водобаласт, л
Максимальная скорость, км/ч   200
Макс. аэродинамическое качество   32.5
Скорость МАК, км/ч   77
Минимальное снижение, м/с   0.63
Скорость минимального снижения, км/ч   66
Макс. эксплуатационная перегрузка
Экипаж, чел   1


 Доп. информация :


  Фотографии:

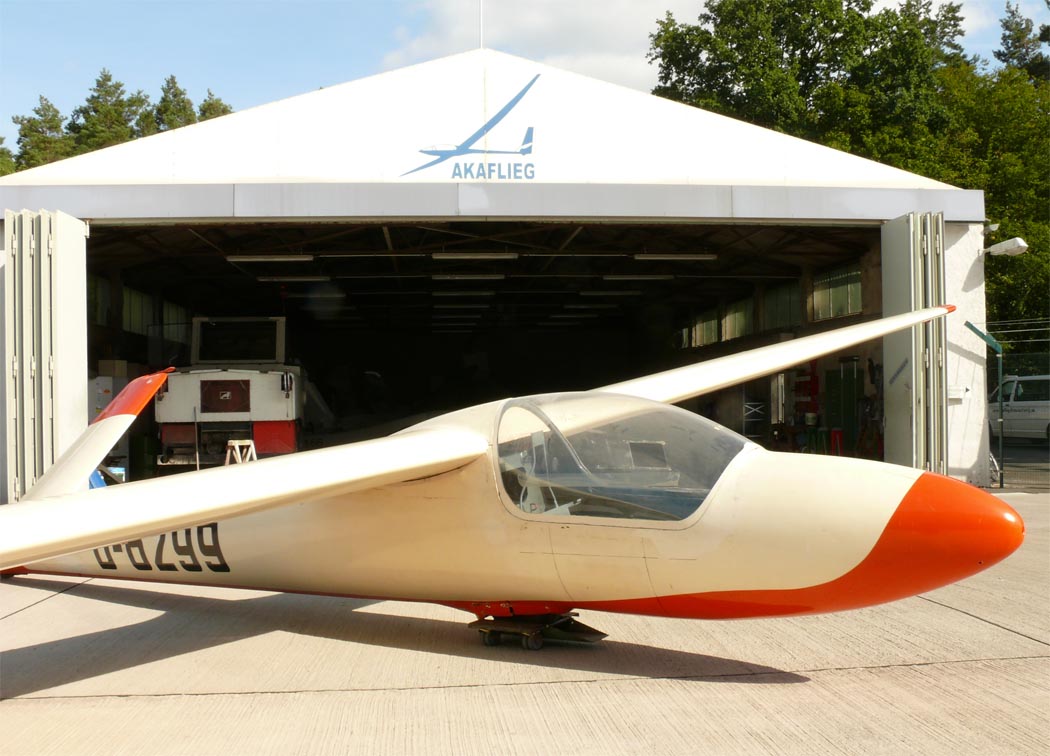

 SB-5  (c) akaflieg-braunschweig.de

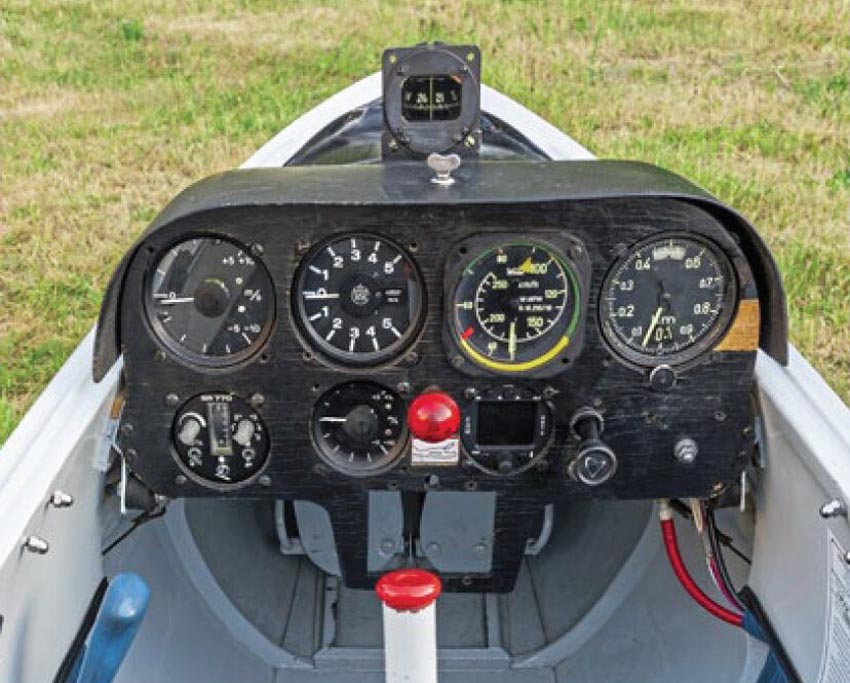

 SB-5

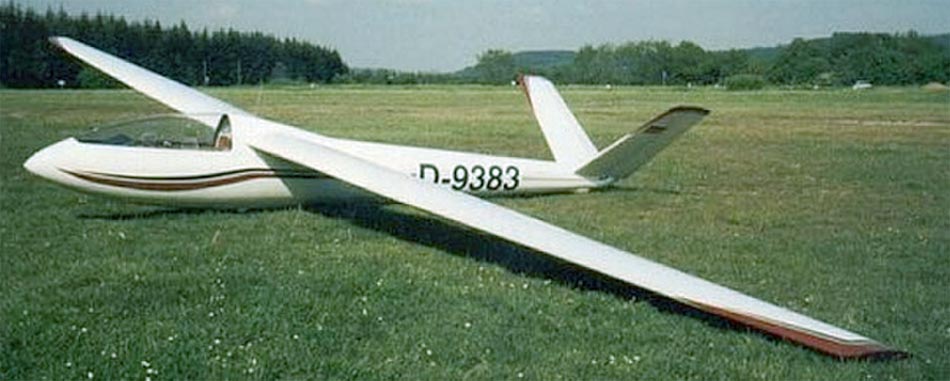

 SB-5  (c) Tobias Barth

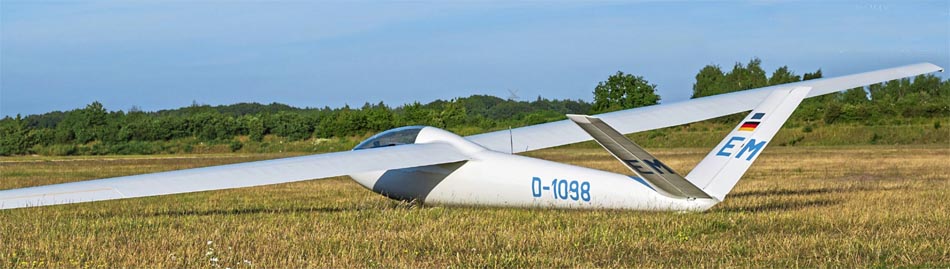

 SB-5  (c) Tobias Barth

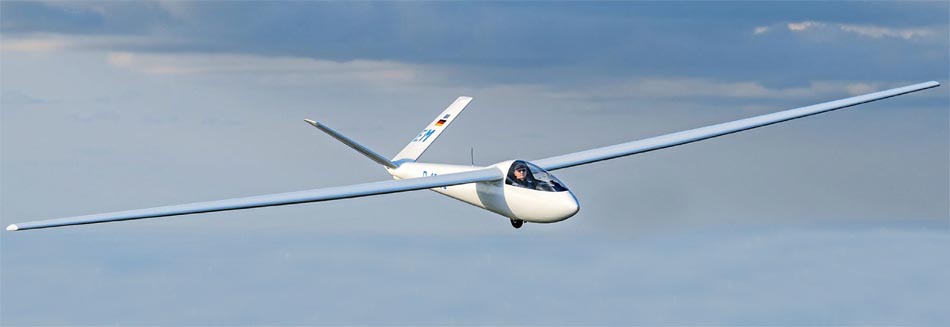

 SB-5  (c) Tobias Barth

  Схемы:

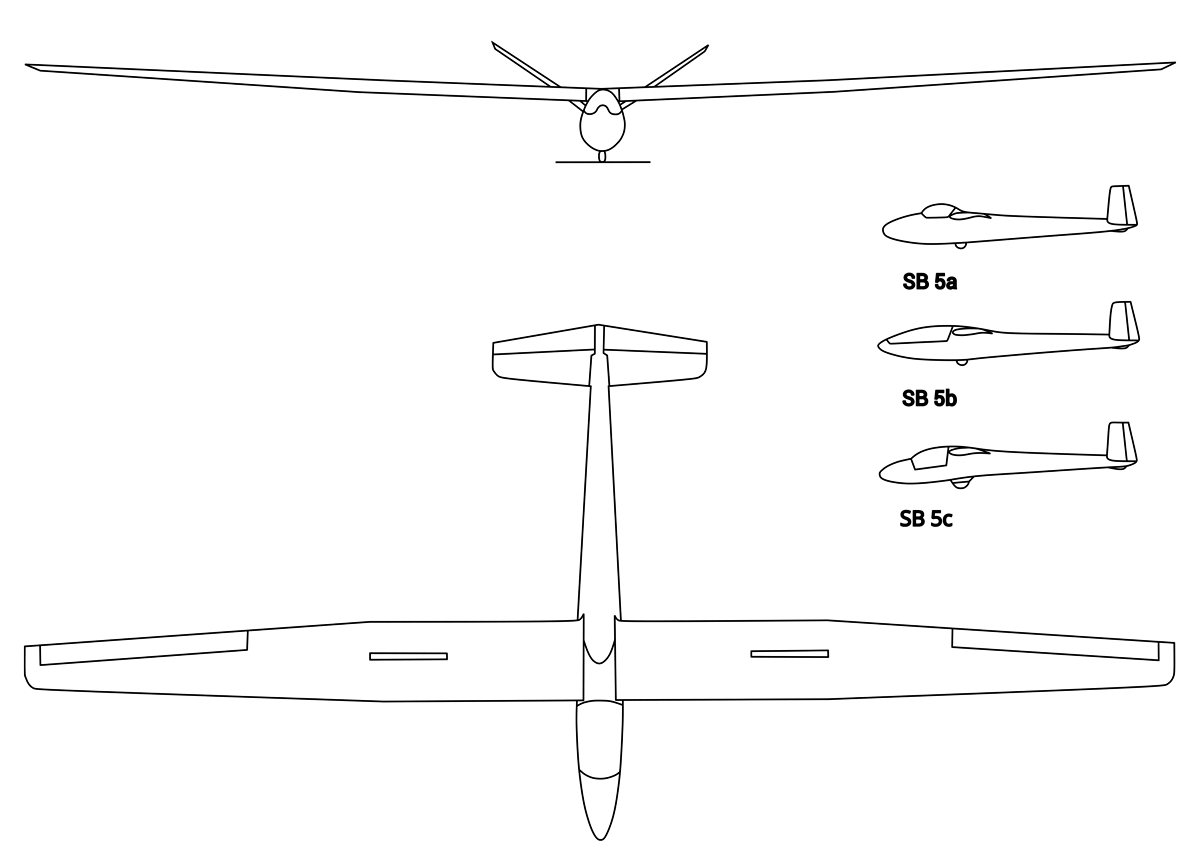

 SB-5







Список источников:

Akaflieg-braunschweig.de. SB 5
Aerokurier 2023-09.
Tobias Barth. Braunschweiger Neuanfang
Jane's All the World Aircraft 1966


Уголок неба. 2023
