   SZD 48 Jantar Standard 2

Разработчик: PZL
Страна: Польша
Первый полет: 1977
Тип: Спортивный планер
  ЛТХ     Доп. информация



SZD 48 Jantar Standard 2  – спортивный планер стандартного класса. Разработан в польской фирме PZL Bielsko, конструктор - W.Okarmus. Одноместный SZD-48 Jantar Standard 2 - развитие SZD-41A, так же разработанный Окармусом (W. Okarmus), первый полет опытного образца состоялся 10-го декабря 1977; к началу 1980 года их было построено 96 . Свободнонесущие высокорасположенные крылья имеют только один, витой из стекловолокна, главный лонжерон без нервюр; они имеют наружный слой стекловолокно/пенопласт/стекловолокно и ровные элероны, так же дюралюминевые аэродинамические тормоза на верхних и нижних поверхностях. Объем водобалласта увеличился до 150л. Стеклопластиковый фюзеляж имеет центральный каркас из стальных труб, в задней части жесткость достигается стрингерами и шпангоутами. Свободнонесущее Т-образное оперение имеет подобную крыльям конструкцию и пружинный тример на руле высоты. Имеется убирающееся колесо с дисковыми тормозами и утопленное хвостовое колесо. С небольшими изменениями тримера и системы указателя скорости SZD-48 стал SZD-48-2.










 ЛТХ:
Модификация   Jantar Standard 2
Размах крыла, м   15.00
Длина, м   6.71
Высота, м   1.61
Масса, кг
  пустого   265
  водобалласта   150
  минимальная, в кабине   55
  максимальная, в кабине   110
  максимальная взлетная   535
МАК без водобалласта   40
Скорость МАК без водобалласта, км/ч   95
МАК с водобалластом   40
Скорость МАК с водобалластом, км/ч   123
Мин. снижение без водобалласта, м/ч   0.6
Скорость мин. снижения (экон.) без водобалласта, км/ч   75
Мин. снижение с водобалластом, м/с   0.77
Скорость мин. снижения (экон.) с водобалластом, км/ч   97
Мин. скорость полета (эвол.) без водобалласта, км/ч   68
Мин. скорость полета (эвол.) с водобалластом, км/ч   82
Максимально-допустимая скорость, км/ч   250
Допустимые перегрузки (+/-)   5.3/2.65
Разрушающая перегрузка(+/-)   7.95/3.98
Экипаж, чел   1


 Доп. информация :


  Фотографии:

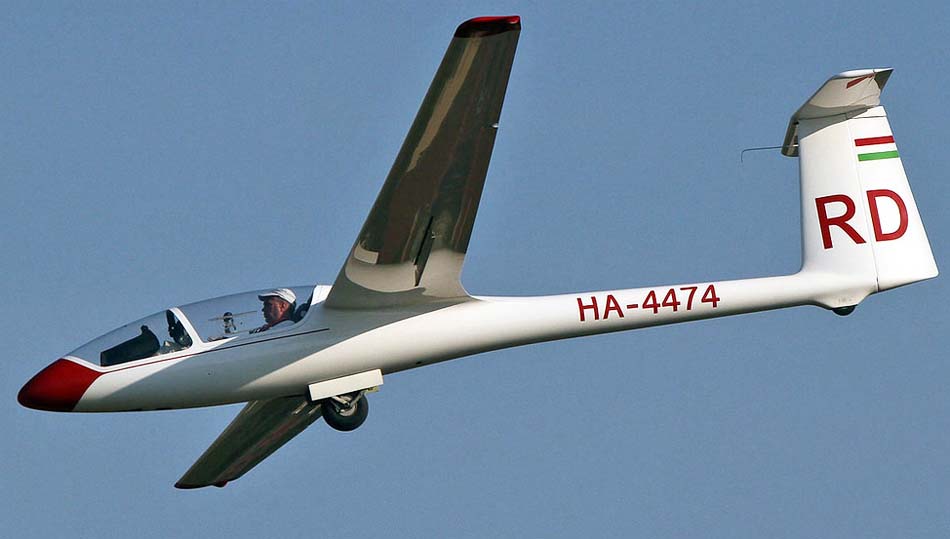

 SZD-48 (c) Balazs Horvath

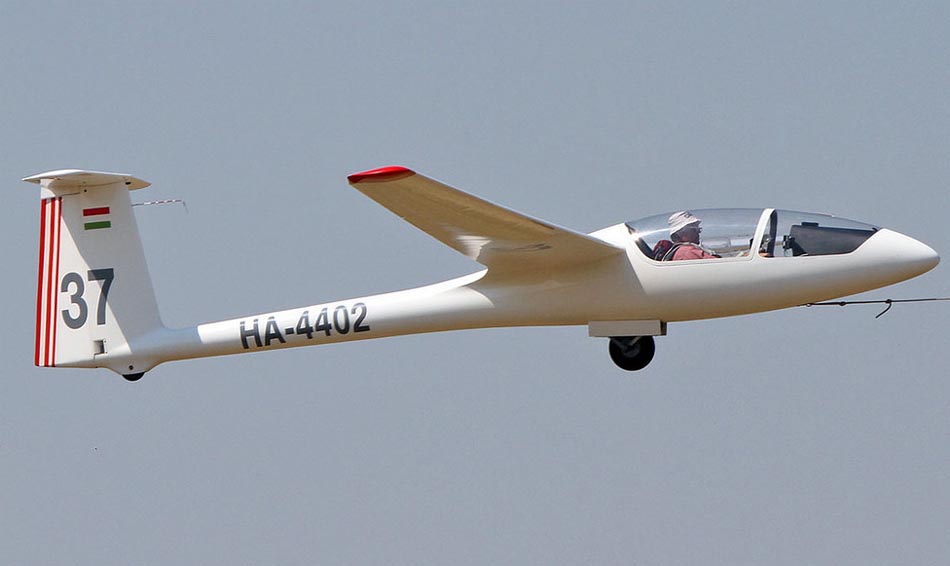

 SZD-48 (c) Gabriel Centeno

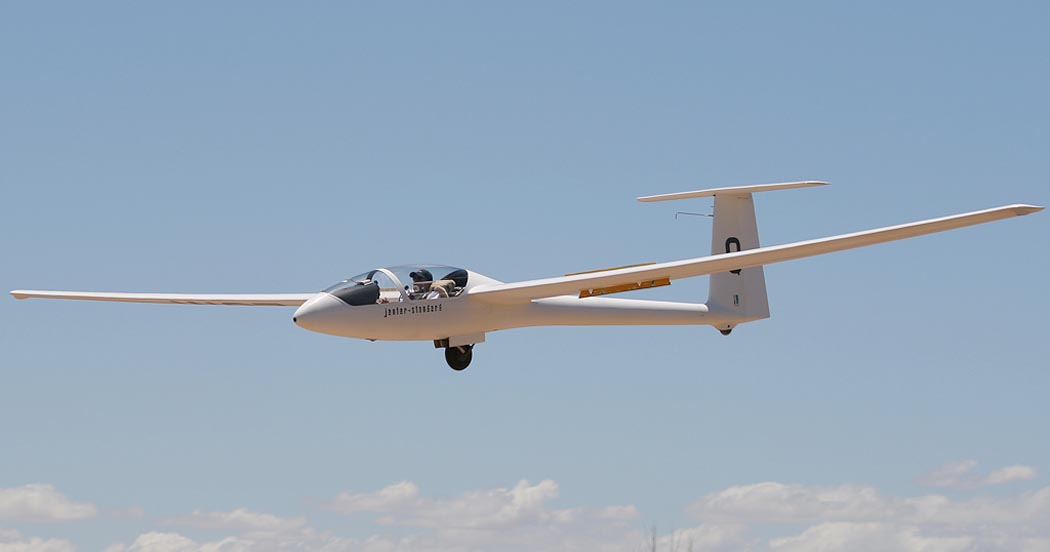

 SZD-48 (c) Balazs Horvath

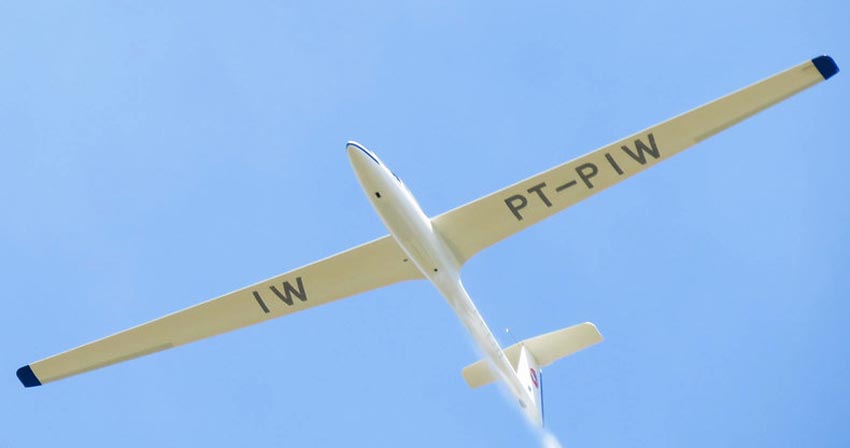

 SZD-48 (c) Andrei Bezmylov

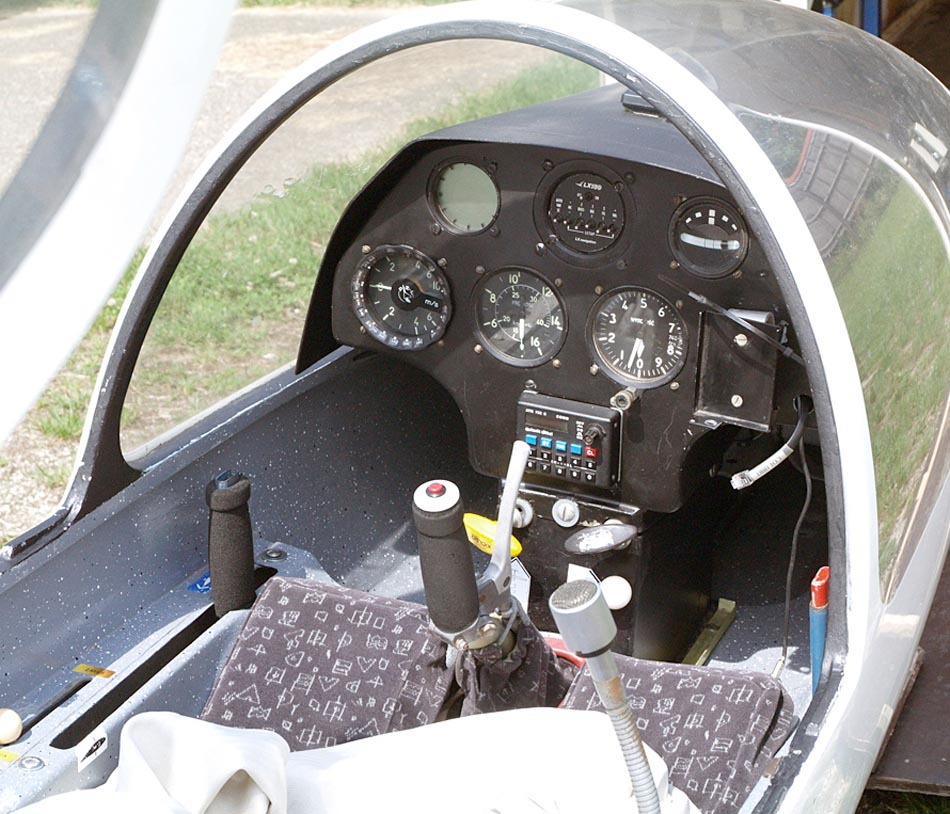

 Кабина SZD-48 (c) Ferenc Kolos

  Схемы:

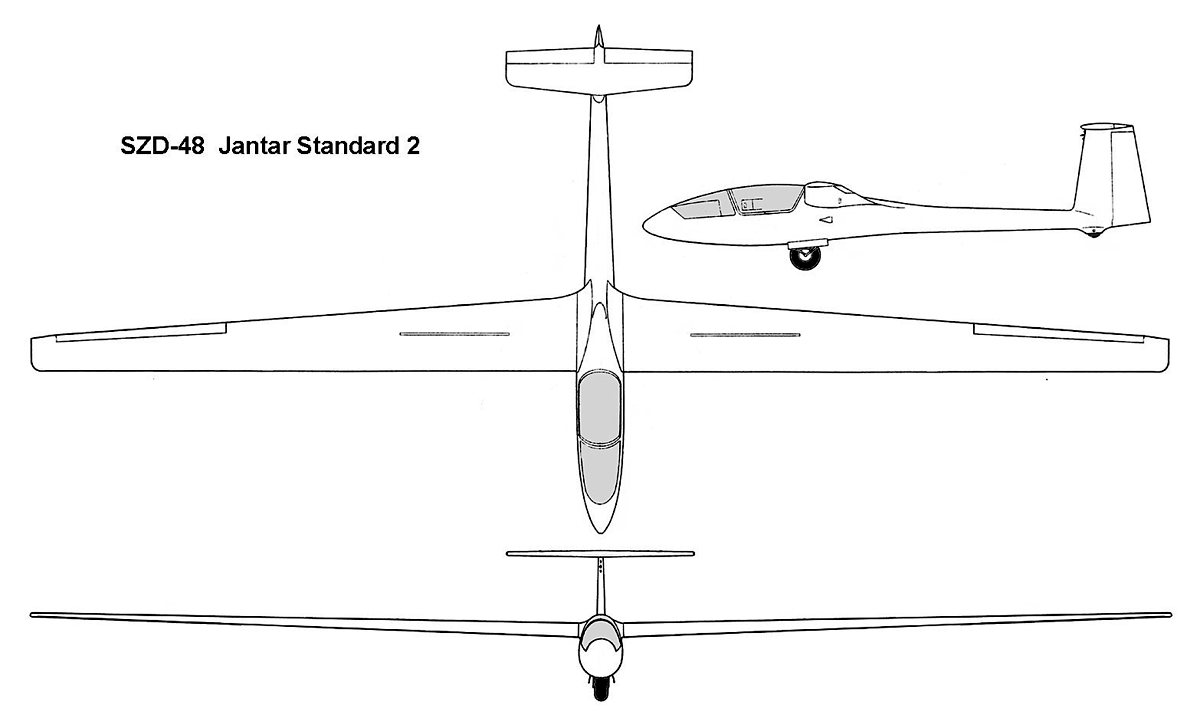

 SZD-48







Список источников:

Кирилл Сорокин. SZD 48-2
