   Bell 30

Разработчик: Bell
Страна: США
Первый полет: 1942
Тип: Легкий вертолет
  ЛТХ     Доп. информация



Во время Второй мировой войны компания "Bell" разработала и построила три экземпляра экспериментального вертолета Bell Model 30. Первый их них совершил свой первый свободный полет 26 июня 1943 года после нескольких полетов на привязи в период с 29 декабря 1942-го по январь 1943 года. Во время этого полета аппарат разбился.

Его конструкция включала в себя закрытый фюзеляж, неубираемое шасси с хвостовым колесом, открытую кабину в носовой части и силовую установку, размещенную внутри фюзеляжа позади кабины. Двухлопастный несущий винт управлялся так называемым гироскопическим стабилизирующим устройством (стрежнем с грузиками), ставшим отличительной деталью конструкций вертолетов "Bell". Двухлопастный рулевой винт устанавливался на сужающейся трубчатой балке позади кабины.

Второй Model 30 имел ряд доработок, включавших в себя фюзеляж типа полумонокок и усовершенствованный рулевой винт. Наиболее значительным изменением была закрытая кабина для двух, а не для одного человека, с дверцами автомобильного типа. Третий Model 30, впервые поднявшийся в воздух 25 апреля 1945 года, имел четырехколесное шасси, цилиндрическую хвостовую балку, открытую одноместную кабину (позднее закрытую с каплевидным фонарем) и усовершенствованное оборудование. На базе этих экспериментальных вертолетов были разработаны и выпущены в большом количестве серийные вертолеты Bell Model 47.










 ЛТХ:
Модификация   Bell 30 Ship 2
Диаметр несущего винта, м   10.06
Длина,м   8.22
Высота ,м   2.59
Масса, кг
  пустого   518
  максимальная взлетная
Тип двигателя   1 ПД Franklin 6AC
Мощность, кВт   1 х 119
Максимальная скорость, км/ч   169
Крейсерская скорость, км/ч
Практическая дальность, км
Практический потолок, м
Экипаж, чел   1
Полезная нагрузка:   1 пассажир


 Доп. информация :


 Фотографии:

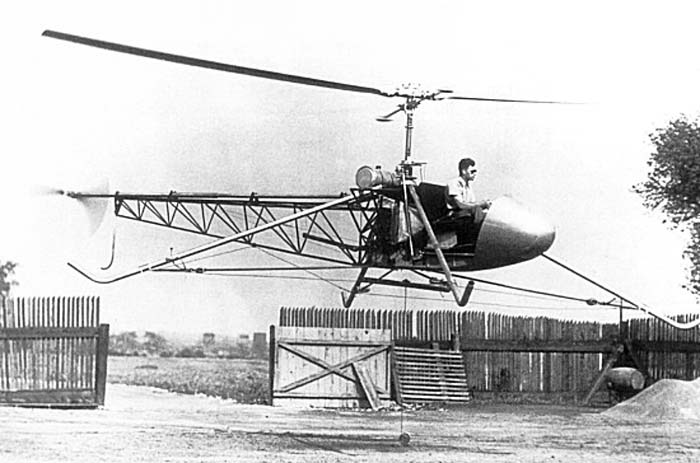

 Bell 30 Ship 1

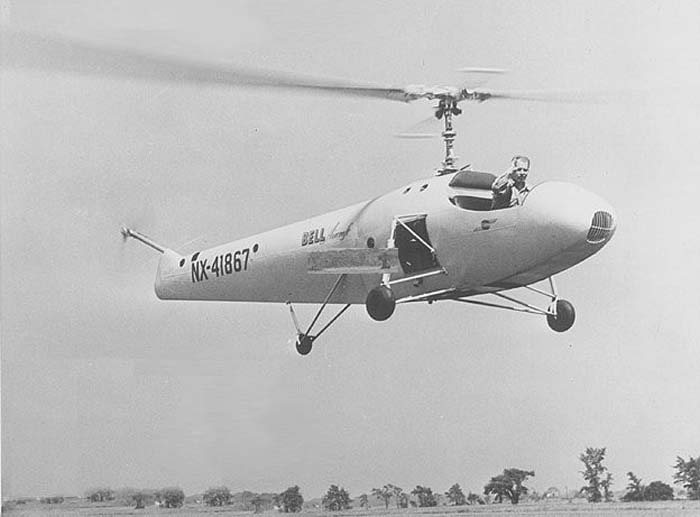

 Bell 30 Ship 1A

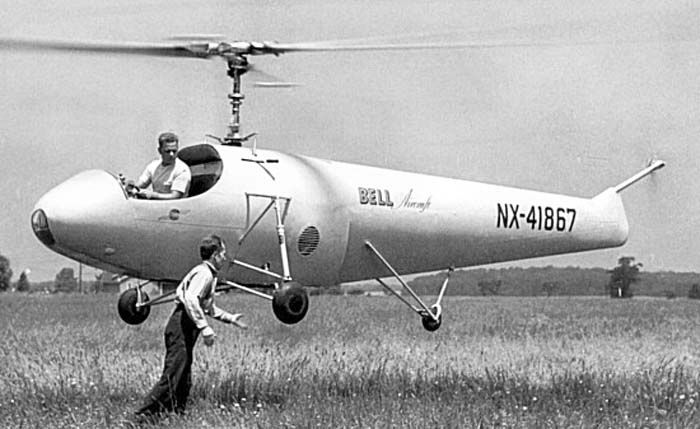

 Bell 30 Ship 1A

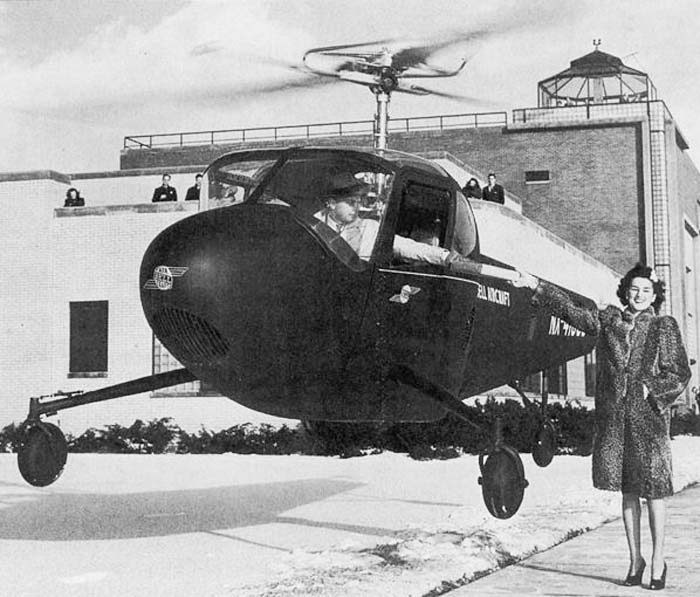

 Bell 30 Ship 2

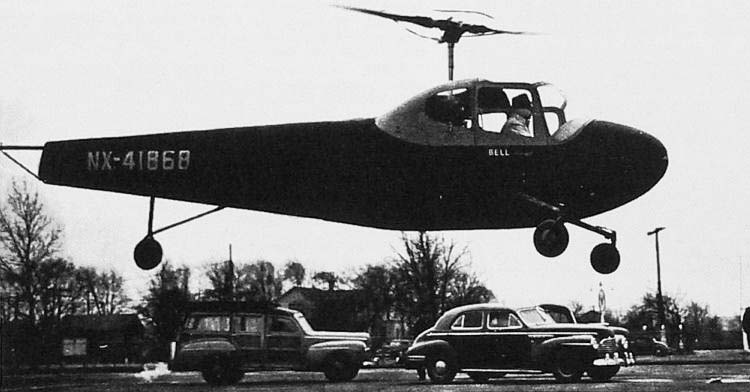

 Bell 30 Ship 2

  Схемы:

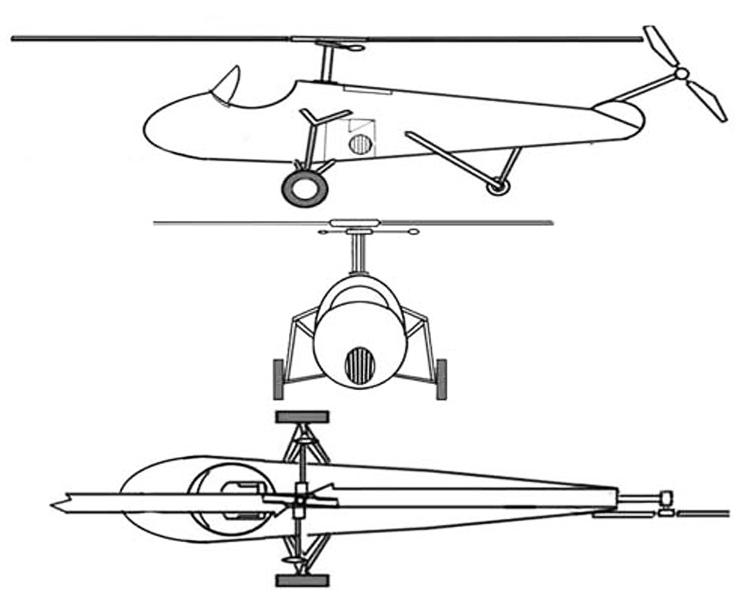

 Bell 30 Ship 1A







Список источников:

de Agostini. Мировая Авиация. Bell Model 30
Максим Старостин. Все вертолеты Мира. Bell Model 30
Aerofiles.com. Bell
Bellhelicopter.com. The Bell Model 30 Ship 1
Putnam. A.J. Pelletier. Bell Aircraft since 1935
