главная современная авиация легкая авиация
   А-11

Разработчик: Аэропракт
Страна: СССР
Первый полет: 1983
Тип: Легкий многоцелевой самолет
  ЛТХ     Доп. информация



В молодежном конструкторском бюро "Аэропракт" идея создания легкого самолета для воздушной акробатики вынашивалась давно. Только в 1982 году, когда у нас за плечами был опыт, накопленный при работе над тремя учебными планерами, гидромотопланером, тремя легкими самолетами, глиссером и двухместным гидросамолетом, мы вплотную занялись пилотажным А-10 с двигателем "Вихрь-30". В ходе предварительного проектирования, которое велось М. Волынцом и И. Вахрушевым, было принято решение заменить двигательную установку на более мощную - от мотоцикла "Че Зет" (40 л. с. при 6600 об/мин). После испытаний, весной 1983 г. самолет был доработан - на двигатель установили редуктор, воздушный винт заменили на большего диаметра, заменили и переднюю стойку шасси. У модифицированного самолета, переименованного в А-11М "Гамлет", улучшились взлетные характеристики, скороподъемность возросла до 2,5 м/с. Максимальная скорость - 150 км/ч, крейсерская - 100 км/ч.

Самолет А-11М принимал участие в смотре-конкурсе СЛА-84 и получил высокую оценку технической комиссии Облет А-11М произвел летчик-испытатель В. Заболотский.

Коротко о конструкции

Фюзеляж - деревянный. Стрингеры из сосны, обшивка - фанерная, толщиной 1-1,5 мм. Передний трехслойный шпангоут, выполняющий роль противопожарной перегородки, из 0,5-мм дюраля с сотовым заполнителем. Капот двигателя стеклопластиковый. Остекление фонаря кабины из плоских панелей 2-мм оргстекла окантовано углепластиком КМУ-3. Для фонаря, открывающегося вперед, предусмотрен аварийный сброс.

Крыло стеклопластиковое, неразъемное. Его профиль Вортман EXS 02-196 модифицированный. По всему размаху крыла - навесной элерон-закрылок типа Юнкере. Угол поперечного V - 3°. Обшивка отформована из двух слоев стеклоткани Т-10-80, волокна уложены под углом 45°. Нервюры из пенопласта ПС-1-150. Элерон-закрылок из пенопласта ПС-4-40, его лонжерон из углепластика, обшивка из стеклоткани.

Оперение по конструкции аналогично крылу. Цельноповоротное горизонтальное оперение снабжено пружинным загрузочным устройством. Профиль NACA-65A-008. Руль направления и задняя часть горизонтального оперения с полотняной обшивкой.

Управление элеронами и горизонтальным оперением выполнено посредством жестких тяг, рулем направления - тросовое.

Шасси трехколесное, с поворотной передней стойкой. Основные колеса тормозные. Амортизатор передней стойки масляно-воздушный, основные стойки - стеклопластиковая рессора. Все пневматики одинаковы, их размер 250х110 мм.

Двигатель одноцилиндровый, воздушного охлаждения, рабочим объемом 400 см3 изготовлен на базе мотоциклетного "Че Зет". Редуктор понижает обороты на винт до 2500 об/мин, при этом мощность двигателя 40 л. с. Топливо из бака емкостью 24 литра, расположенного под ногами пилота, подается в двигатель мембранным насосом.



 ЛТХ:
Модификация   А-11
Размах крыла, м   5.18
Длина, м   4.37
Высота, м   1.81
Площадь крыла, м2
Масса, кг
  пустого
  максимальная взлетная
Тип двигателя   1 ПД
Мощность, л.с.   1 х 40
Максимальная скорость, км/ч   150
Крейсерская скорость, км/ч   100
Практическая дальность, км
Практический потолок, м
Макс. эксплуатационная перегрузка
Экипаж, чел   1


 Доп. информация :

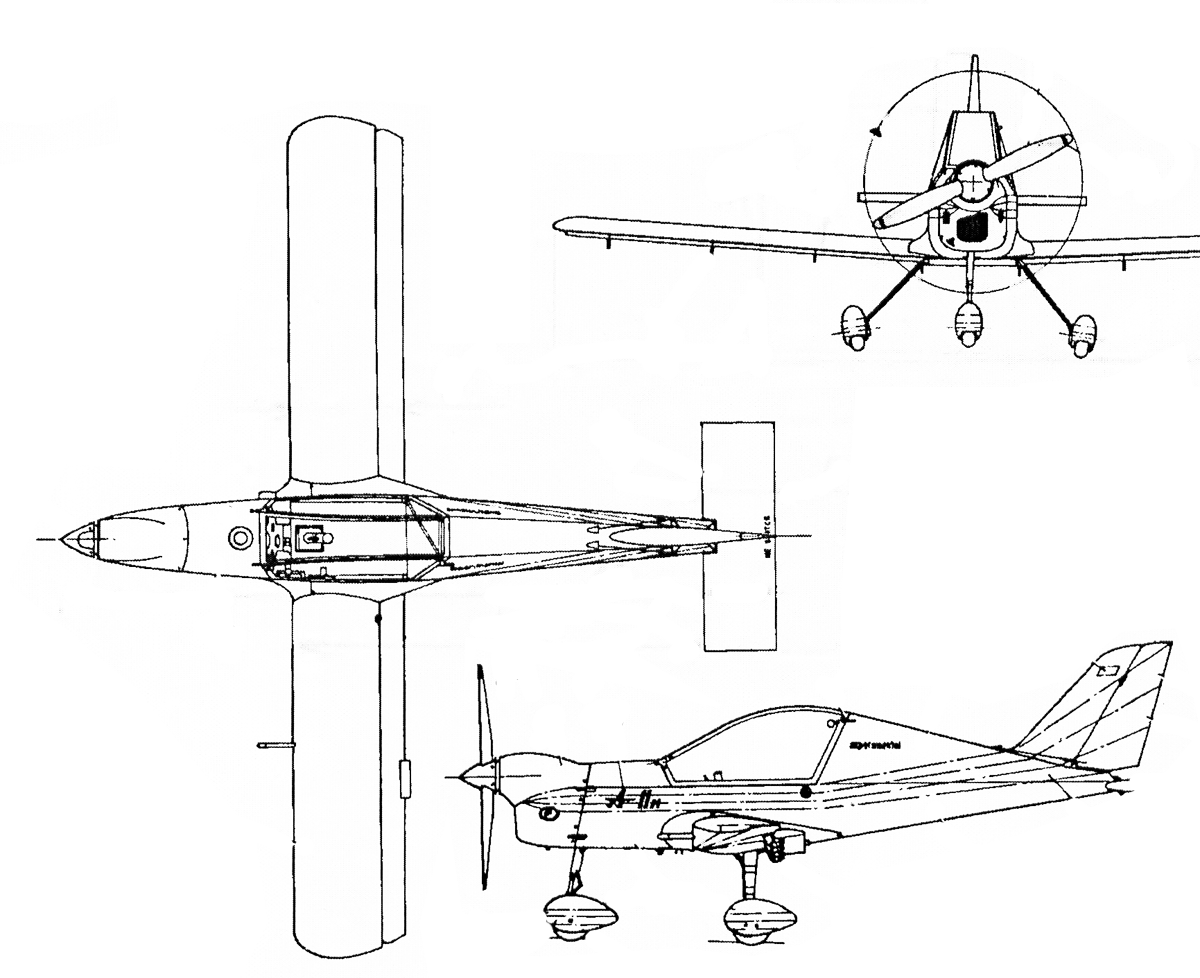

  Чертеж "Аэропракт А-11"
  Фотографии:

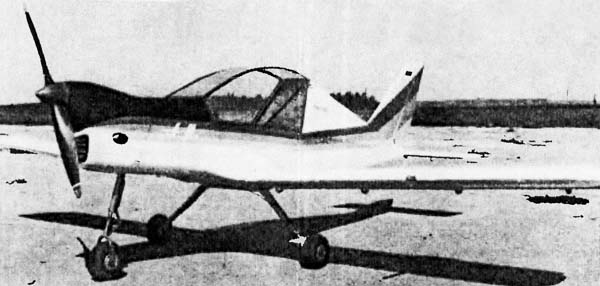

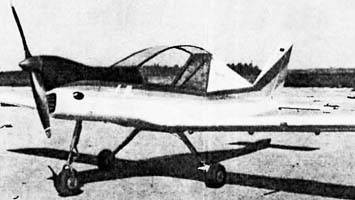

  А-11М

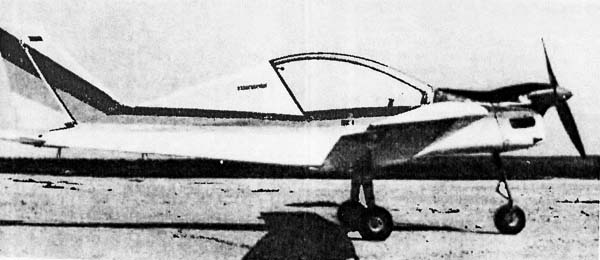

  А-11М

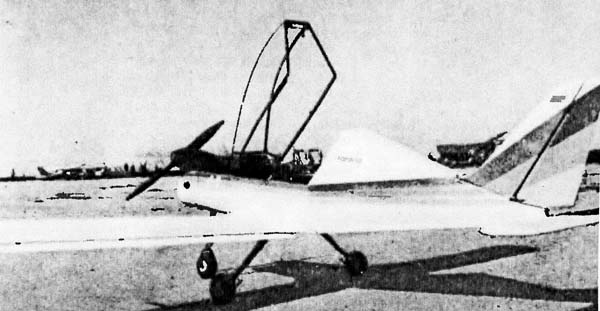

  А-11М

  Схемы:

 А-11М

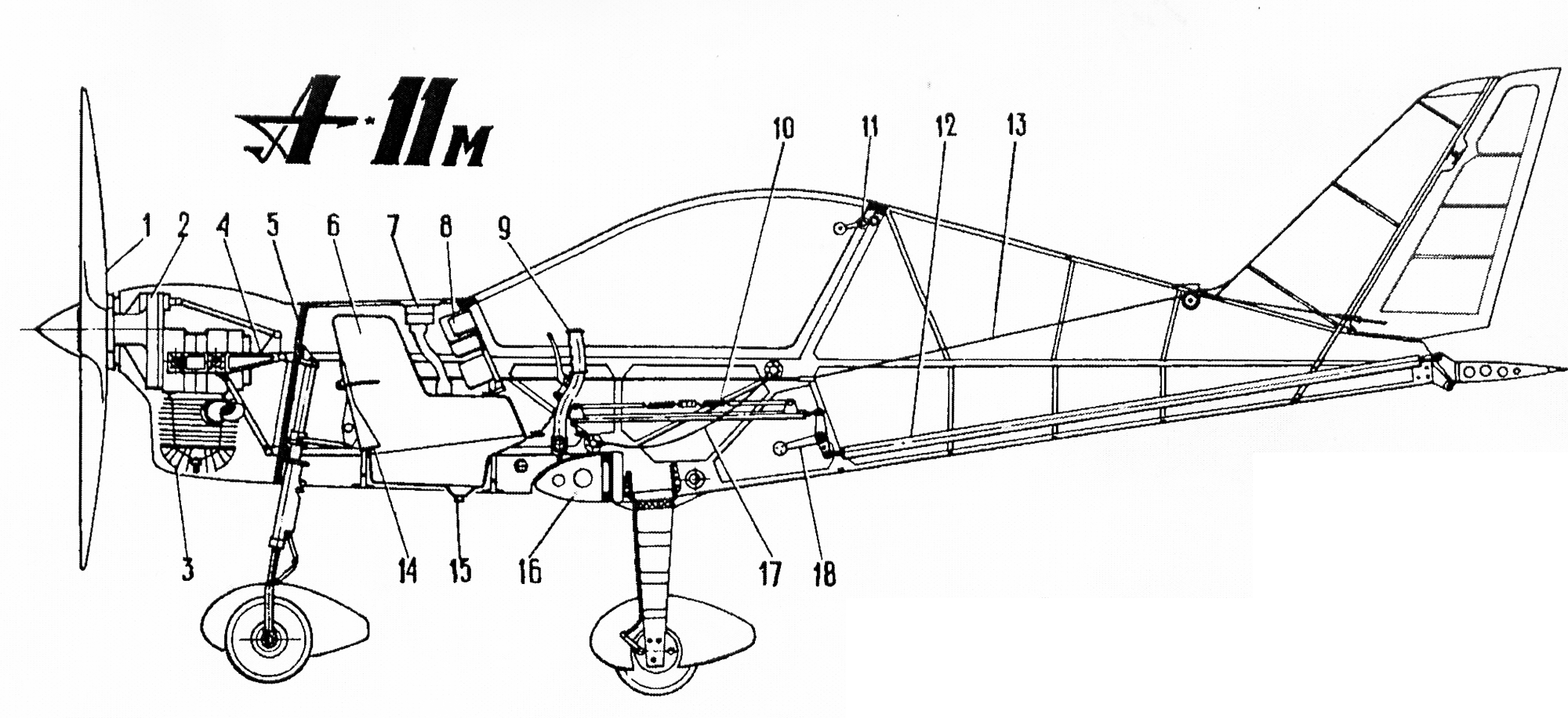

 Компоновочная схема







Список источников:

Крылья Родины. И.Вахрушев. Спортивный А-11М "Гамлет"
