   AB-210

Разработчик: Aero Boero
Страна: Аргентина
Первый полет: 1971
Тип: Легкий  многоцелевой самолет
  ЛТХ     Доп. информация



AB-210 - легкий многоцелевой самолет, разработанный аргентинской компанией Aero Boero на базе модели AB-180. Целью создания этого самолёта было увеличение количества пассажиров по сравнению с его предшественником Aero Boero AB-180 до 4 человек, включая пилота.  Первый полет прототипа состоялся 22 апреля 1971 года.

Самолет Aero Boero AB-210 представляет собой четырехместный подкосный высокоплан, оснащенный шестицилиндровым поршневым Continental IO-360 мощностью 210 л.с. (160 кВт) с двухлопастным пропеллером.

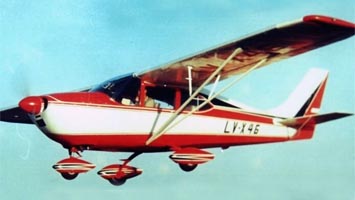

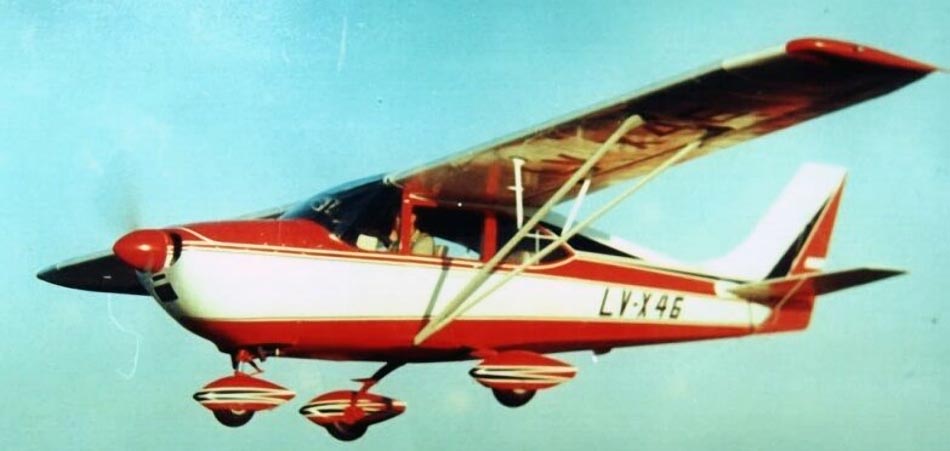

Несмотря на более высокую вместимость и лучшие технические характеристики модель не имела успеха из-за возросшей цены. Машина осталась выпущенной в единственном экземпляре с регистрационным номером LV-X46.






 ЛТХ:
Модификация   AB-210
Размах крыла, м   10.42
Длина, м   7.40
Высота, м   2.70
Площадь крыла, м2   16.40
Масса, кг
  пустого самолета   670
  нормальная взлетная   1100
Топливо, л   160
Тип двигателя   1 ПД Continental IO-360
Мощность, л.с.   1 х 210
Максимальная скорость , км/ч   250
Крейсерская скорость , км/ч   225
Практическая дальность, км   800
Скороподъемность, м/мин   360
Практический потолок, м   6000
Экипаж,чел   1
Полезная нагрузка:   3 пассажира


 Доп. информация :


  Фотографии:

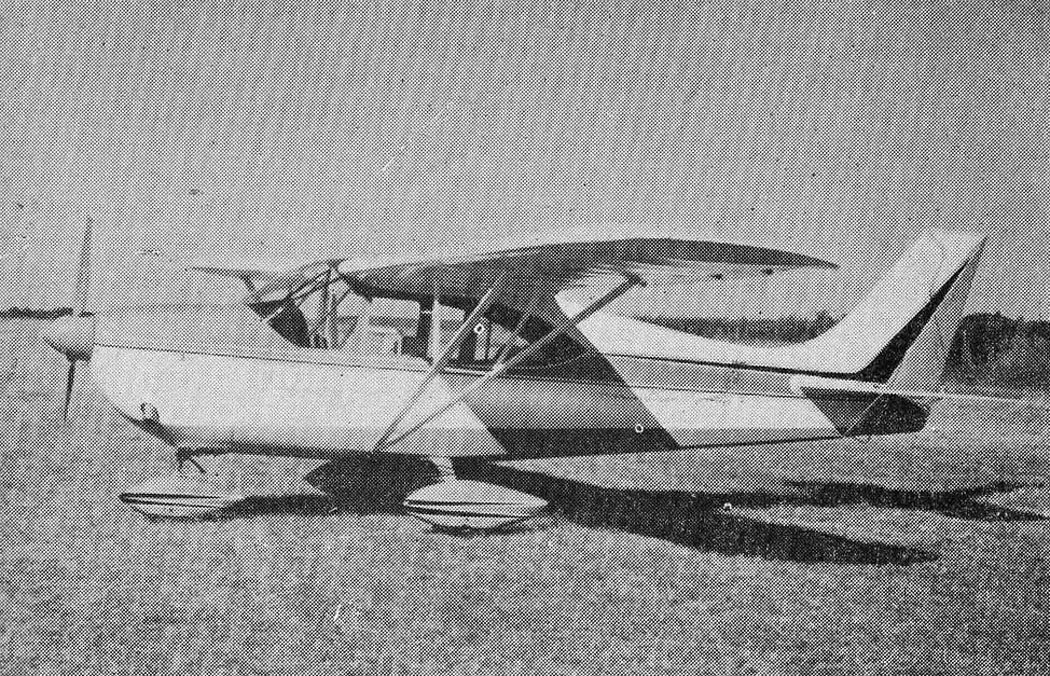

 AB-210
 AB-210







Список источников:

Barrieaircraft.com. Aero Boero AB-95/115/150/180
Jane's All the World Aircraft 1975
